3.1. アプリケーション開発の流れ

Armadillo-X2 では基本的に ATDE という Armadillo 専用開発環境と、 Visual Studio Code 向け Armadillo 開発用エクステンションを用いてアプリケーション開発を行っていきます。

基本的な Armadillo-X2 でのアプリケーション開発の流れを図3.1「アプリケーション開発の流れ」に示します。

本章では、図3.1「アプリケーション開発の流れ」に示す開発時の流れに沿って手順を紹介していきます。

images/common-images/development-flow-x2.png

図3.1 アプリケーション開発の流れ


  1. 「開発の準備」に従って開発環境の準備を行います。
  2. 拡張基板を追加するなど、ハードウェアの追加・変更をする場合、「ハードウェアの設計」を行います。

    1. 拡張インターフェース(CON11、CON12)のピンを使用する場合「Device Treeをカスタマイズする」を参考にデバイスツリーのカスタマイズを行います。
  3. Armadillo-X2 に周辺デバイスを接続して使用する場合は、使用手順を「インターフェースの使用方法とデバイスの接続方法」で確認します。
  4. 「ソフトウェアの設計」を行います。
  5. 「ネットワーク設定」を行います。
  6. Armadillo Twin を使用したデバイス運用管理を検討する場合、「Armadillo Twin を体験する」を行います。
  7. アプリケーションの開発を行います。図3.1「アプリケーション開発の流れ」 の網掛け部分です。

    1. 画面を使用するアプリケーションを開発する場合、「GUI アプリケーションの開発」を行います。
    2. 画面を必要としないアプリケーションを開発する場合、は、シェスクリプトまたは Python で開発することを推奨します。その場合は「CUI アプリケーションの開発」を行います。
    3. C 言語で開発された既存のアプリケーションを Armadillo 上で動作させる必要がある、あるいは開発環境の制約によって C 言語でのアプリケーション開発が必要な場合、「C 言語によるアプリケーションの開発」を行います。
  8. 開発したアプリケーションの動作確認が完了しましたら、「システムのテストを行う」を行います。
  9. システムのテストが完了しましたら、4章量産編へ進みます。

3.2. 開発前に知っておくべき Armadillo Base OS の機能・特徴

「Armadillo Base OSとは」にて Armadillo Base OS についての概要を紹介しましたが、開発に入るにあたってもう少し詳細な概要について紹介します。

3.2.1. 一般的な Linux OS 搭載組み込み機器との違い

images/abos-images/development-abos-debian-diff.png

Linux OS 搭載組み込み機器ではアプリケーションの実行環境をユーザーランド上に直接用意し、Systemdなどでアプリケーションを自動実行させるのが一般的です。 Armadillo Base OS 搭載機器では、アプリケーションの実行環境をコンテナ内に用意して、コンテナ起動用設定ファイルを所定の場所に配置することでコンテナ(=アプリケーション)を自動実行させます。

また、Linux OS 搭載組み込み機器では、ストレージの保護のために overlayfs で運用するのが一般的です。 そのため、アプリケーションが出力するログや画像などのデータは、 USBメモリなどの外部デバイスに保存する必要があります。 Armadillo Base OS 搭載機器もルートファイルシステムが overlayfs 化されていますが、内部に USBメモリなどと同じように使用できるユーザーデータディレクトリを持っており、別途外部記録デバイスを用意しておく必要はありません。

Armadillo Base OS 搭載機器は、標準でセキュアエレメントを搭載しており、対応した暗号化方式の認証鍵や証明書を安全に保存・利用することが可能です。

3.2.2. Armadillo Base OS 搭載機器のソフトウェア開発手法

images/abos-images/development-abos-app.png

Armadillo Base OS 搭載機器上で動作するソフトウェアの開発は、基本的に作業用PC上で行います。

ネットワークの設定は ABOS Web という機能で、コマンドを直接打たずとも設定可能です。

開発環境として、ATDE(Atmark Techno Development Environment)という仮想マシンイメージを提供しています。 その中で、ABOSDE(Armadillo Base OS Development Environment)という、Visual Studio Code にインストールできる開発用エクステンションを利用してソフトウェア開発を行います。

ABOSDE を使用することで、コンテナ及びコンテナ自動起動用設定ファイルの作成、コンテナ内におけるパッケージのインストール、コンテナ内で動作するアプリケーション本体の開発をすべてVSCode内で行うことができます。

3.2.3. アップデート機能について

Armadillo-X2 では、開発・製造・運用時にソフトウェアを書き込む際に、 SWUpdate という仕組みを利用します。

3.2.3.1. SWUpdate とは

SWUpdateは、デバイス上で実行されるプログラムで、ネットワーク/ストレージ経由でデバイスのソフトウェアを更新することができます。 Stefano Babic, DENX software engineering, Germany によってオープンソースで開発が進められています。

Armadillo-X2 では、 SWUpdateを利用することで次の機能を実現しています。

  • A/Bアップデート(アップデートの2面化)
  • リカバリーモード
  • ソフトウェアの圧縮、暗号化、署名付与
  • Armadillo Twin でのリモートアップデート対応
  • Web サーバーでのリモートアップデート対応
  • hawkBit でのリモートアップデート対応
  • ダウングレードの禁止

3.2.3.2. SWU イメージとは

swuパッケージは、SWUpdate独自のソフトウェアの配布フォーマットです。 SWUpdateでは、1回のアップデートは1つのswuパッケージで行われます。

swuパッケージには、次のような様々なものを含めることができます。

  • アップデート対象のイメージファイル
  • アップデート対象のイメージファイルのチェックサム
  • アップデート前後に実行するスクリプト
  • 書き込み先ストレージの情報
  • U-Boot 環境変数の書き換え情報
  • ソフトウェアのバージョン情報
  • etc…

SWU イメージは swupdate (https://sbabic.github.io/swupdate/swupdate.html) によって Armadillo Base OS上で検証とインストールが実行されます。 SWU イメージを Armadillo に転送するための方法は、用途や状況に合わせて様々な方法を用意しています。例えば、 USB メモリから読み取る、ウェブサーバーからダウンロードする、 hawkBit という Web アプリケーションを使うなどです。

3.2.3.3. A/Bアップデート(アップデートの2面化)

A/B アップデートは、 Flash メモリにパーティションを2面確保し、 アップデート時には交互に利用する仕組みです。

常に使用していない方のパーティションを書き換えるため次の特徴を持ちます。

  • ○ アップデートによって動作中のソフトウェアは破壊されない
  • ○ 書き込みが電源断などで中断しても、すぐに復帰出来る
  • ○ 機器が動作中に書き込みが出来る
  • × 使用Flashメモリ量が増える

3.2.3.4. ロールバック(リカバリー)

システムが起動できなくなった際に、自動的にアップデート前のシステムにロールバックします。

ロールバック状態の確認は 「ロールバック状態を確認する」 を参照してください。

ロールバックする条件は次の通りです:

  • rootfs にブートに必要なファイルが存在しない場合(/boot/Image, /boot/armadillo.dtb)
  • 3回起動を試して「bootcount」サービスが1度も起動できなかった場合は、次の起動時にロールバックします。

    bootcount 機能は uboot の「upgrade_available」変数で管理されています。 bootcount 機能を利用しないようにするには、「u-boot の環境変数の設定」 を参照して変数を消します。

  • ユーザーのスクリプトなどから、「abos-ctrl rollback」コマンドを実行した場合。

ロールバックが実行されると /var/at-log/atlog にログが残ります。

3.2.3.5. SWU イメージのインストール

イメージをインストールする方法として以下に示すような方法があります。

  • 手元でイメージをインストールする方法

    • ABOS Web を使用した手動インストール
    • ABOSDE から ABOS Web を使用した手動インストール
    • USBメモリまたはSDカードからの自動インストール
    • 外部記憶装置からイメージのインストール(手動)
  • リモートでイメージをインストールする方法

    • Armadillo Twin を使用した自動インストール
    • ウェブサーバーからイメージのインストール(手動)
    • ウェブサーバーからの定期的な自動インストール
    • hawkBit を使用した自動インストール

それぞれのインストール方法の詳細については、以下に記載しております。 もし、作成した SWU イメージのインストールに失敗する場合は、「swupdate がエラーする場合の対処」をご覧ください。

  • ABOS Web を使用した手動インストール

    Armadillo-X2 で動作している Web アプリケーションのABOS Webを使用してアップデートすることができます。 「SWUインストール」を参考にしてください。

  • ABOSDE から ABOS Web を使用した手動インストール

    VSCode 拡張機能の ABOSDE を使用することで、Armadillo-X2 で動作している ABOS Web 経由でアップデートすることができます。 「Armadillo に SWU をインストールする」を参考にしてください。

  • USBメモリまたはSDカードからの自動インストール

    Armadillo-X2にUSBメモリを接続すると自動的にアップデートが始まります。 アップデート終了後にArmadillo-X2は自動で再起動します。

    USBメモリやSDカードをvfatもしくはext4形式でフォーマットし、作成した.swuのファイルをディレクトリを作らずに配置してください。

    [ティップ]

    ATDE上でUSBメモリ/microSDカードのパーティションを作成・フォーマットする方法

    https://armadillo.atmark-techno.com/howto/atde-partition-howto

    [ATDE ~/mkswu]$ df -h
    Filesystem           Size  Used Avail Use% Mounted on
    : (省略)
    /dev/sda1        15G  5.6G  9.1G  39% /media/USBDRIVE 1
    [ATDE ~/mkswu]$ cp initial_setup.swu /media/USBDRIVE/ 2
    [ATDE ~/mkswu]$ umount /media/USBDRIVE 3

    1

    USBメモリがマウントされている場所を確認します。

    2

    ファイルをコピーします。

    3

    /media/USBDRIVEをアンマウントします。コマンド終了後にUSBメモリを取り外してください。

    エラーの場合、/var/log/messageに保存されます。例えば、コンソールで証明の間違ったイメージのエラーを表示します:

    [armadillo ~]# tail /var/log/messages
    Nov 19 10:48:42 user.notice swupdate-auto-update: Mounting sda0 on /mnt
    Nov 19 10:48:42 user.notice swupdate-auto-update: Trying update /mnt/initial_setup.swu
    Nov 19 10:48:42 user.info swupdate: START Software Update started !
    Nov 19 10:48:42 user.err swupdate: FAILURE ERROR : Signature verification failed 1
    Nov 19 10:48:42 user.err swupdate: FAILURE ERROR : Compatible SW not found
    Nov 19 10:48:42 user.err swupdate: FATAL_FAILURE Image invalid or corrupted. Not installing ...

    1

    証明が間違ったメッセージ。

  • 外部記憶装置からイメージのインストール(手動)

    USBメモリやmicroSDカード等の外部記憶装置のルートディレクトリ以外にswuイメージを保存して、イメージのインストールを行います。 ルートディレクトリに保存すると自動アップデートが行われますので、/var/log/messagesを確認してください。

    以下は外部記憶装置が/dev/mmcblk1p1(microSDカード)として認識された場合に、イメージのインストールを行う例です。

    [armadillo ~]# mount /dev/mmcblk1p1 /mnt
    [armadillo ~]# swupdate -i /mnt/swu/initial_setup.swu
    SWUpdate v5f2d8be-dirty

    Licensed under GPLv2. See source distribution for detailed copyright notices.

    [INFO ] : SWUPDATE running :  [main] : Running on AGX4500 Revision at1
    [INFO ] : SWUPDATE started :  Software Update started !
    [INFO ] : SWUPDATE running :  [read_lines_notify] : No base os update: copying current os over
    [INFO ] : SWUPDATE running :  [read_lines_notify] : Removing unused containers
    [INFO ] : SWUPDATE running :  [read_lines_notify] : swupdate triggering reboot!
    Killed
  • Armadillo Twin を使用した自動インストール

    Armadillo Twin で Armadillo-X2 を複数台管理してアップデートすることができます。 「Armadillo Twin から複数の Armadillo をアップデートする」を参考にしてください。

  • ウェブサーバーからイメージのインストール(手動)

    swuイメージをウェブサーバーにアップロードして、イメージのインストールを行います。 以下は、http://server/initial_setup.swu のイメージをインストールする例です。

[armadillo ~]# swupdate -d '-u http://server/initial_setup.swu'
SWUpdate v5f2d8be-dirty

Licensed under GPLv2. See source distribution for detailed copyright notices.

[INFO ] : SWUPDATE running :  [main] : Running on AGX4500 Revision at1
[INFO ] : SWUPDATE running :  [channel_get_file] : Total download size is 25 kB.
[INFO ] : SWUPDATE started :  Software Update started !
[INFO ] : SWUPDATE running :  [read_lines_notify] : No base os update: copying current os over
[INFO ] : SWUPDATE running :  [read_lines_notify] : Removing unused containers
[INFO ] : SWUPDATE running :  [read_lines_notify] : swupdate triggering reboot!
Killed
  • ウェブサーバーからの定期的な自動インストール

    swupdate-urlを有効にしたら、定期的にチェックしてインストールします。 以下はサービスの有効化とタイミングの設定の例です。

    [armadillo ~]# rc-update add swupdate-url 1
    [armadillo ~]# persist_file /etc/runlevels/default/swupdate-url 2
    [armadillo ~]#
        echo https://download.atmark-techno.com/{url-product-dir}/image/baseos-x2-latest.swu \
                            > /etc/swupdate.watch 3
    [armadillo ~]# echo 'schedule="0 tomorrow"' > /etc/conf.d/swupdate-url
    [armadillo ~]# echo 'rdelay="21600"' >> /etc/conf.d/swupdate-url 4
    [armadillo ~]# persist_file /etc/swupdate.watch /etc/conf.d/swupdate-url 5

    1

    swupdate-urlサービスを有効します。

    2

    サービスの有効化を保存します。

    3

    イメージのURLを登録します。一行ごとにイメージのURLを設定することができ、複数行にイメージのURLを設定することができます。

    4

    チェックやインストールのスケジュールを設定します。

    5

    変更した設定ファイルを保存します。

    USBメモリからのアップデートと同様に、ログは/var/log/messagesに保存されます。

    [ティップ]

    initial_setupのイメージを作成の際に /usr/share/mkswu/examples/enable_swupdate_url.desc を入れると有効にすることができます。

  • hawkBit を使用した自動インストール

    hawkBit で Armadillo-X2 を複数台管理してアップデートすることができます。 「hawkBitサーバーから複数のArmadilloに配信する」を参考にしてください。

3.2.4. ファイルの取り扱いについて

Armadillo Base OS ではルートファイルシステムに overlayfs を採用しています。

その為、ファイルを変更した後 Armadillo の電源を切ると変更内容は保持されません。 開発中などに rootfs の変更内容を保持するには、変更したファイルに対して persist_file コマンドを使用します。

[armadillo ~]# echo test > test
[armadillo ~]# persist_file -v test
'/root/test' -> '/mnt/root/test'

図3.2 persist_file コマンド実行例


persist_file コマンドの詳細については、「persist_file について」を参照してください。

また、 SWUpdate によってルートファイルシステム上に配置されたファイルについては、 persist_file を実行しなくても保持されます。 開発以外の時は安全のため、 persist_file コマンドではなく SWUpdate による更新を実行するようにしてください。

3.2.4.1. 電源を切っても保持されるディレクトリ(ユーザーデータディレクトリ)

「ファイルの取り扱いについて」 にて、 Armadillo Base OS 上のファイルは通常、 persist_file コマンドを実行せずに電源を切ると変更内容が保存されないと紹介しましたが、表3.1「電源を切っても保持されるディレクトリ(ユーザーデータディレクトリ)」に示すディレクトリ内にあるファイルはこの限りでありません。

表3.1 電源を切っても保持されるディレクトリ(ユーザーデータディレクトリ)

ディレクトリ 備考

/var/app/volumes

SWUpdate の最中や後も保持され続けます。ロールバックが発生しても、アップデート前の状態には戻りません。ログやデータベースなど、アプリケーションが動作中に作成し続けるようなデータの保存に向いています。

/var/app/rollback/volumes

SWUpdate の最中や後も保持され続けます。ロールバックが発生すると、アップデート前の状態に戻ります。コンフィグファイルなど、アプリケーションのバージョンに追従してアップデートするようなデータの保存に向いています。


[ティップ]

コンテナを前のバージョンに戻した場合(ロールバック)、/var/app/rollback/volumes/ のデータの前のバージョンに戻ります。

その為、アプリケーションのバージョンに依存するようなデータは /var/app/rollback/volumes/ に入れることを推奨します。

mkswuswdesc_files (--extra-os 無し)と podman_startadd_volumes では、相対パスはそのディレクトリをベースにします。 /var/app/rollback/volumes/myvolumemyvolume で簡潔に指定できます。

[警告]

Copy-on-Write (CoW) について。

この二つの volumes ディレクトリは btrfs と呼ばれるファイルシステムに保存されています。 btrfs ではデータは Copy on Write(CoW)を使ってデータ完全性を保証しますが、その保証にはコストがあります。

数百 MB のファイルに小さな変更を頻繁に行う場合 CoW を無効化することを推奨します。 CoW を無効化されたファイルにチェックサムが入らなくなりますので、極端な場合以外に残してください。

[armadillo ~]# cd /var/app/volumes/
[armadillo /var/app/volumes]# mkdir database
[armadillo /var/app/volumes]# chattr +C database 1
[armadillo /var/app/volumes]# echo example data > database/example
[armadillo /var/app/volumes]# lsattr database/ 2
---------------C---- database/example

図3.3 chattr によって copy-on-write を無効化する例


1

chattr +C でディレクトリに NoCow を設定します。これから作成されるファイルが NoCow で作成されます。すでに存在していたファイルに影響ないのでご注意ください。

2

lsattr 確認します。リストの C の字があればファイルが「no cow」です。

3.2.5. インストールディスクについて

インストールディスクは、 Armadillo の eMMC の中身をまとめて書き換えることのできる microSD カードを指します。 インストールディスクは、インストールディスクイメージを microSD カードに書き込むことで作成できます。

インストールディスクには以下の2つの種類があります。

  • 初期化インストールディスク

    Armadillo-X2 インストールディスクイメージ にある標準イメージです。 Armadillo を初期化する際に使用されます。

  • 開発が完了した Armadillo-X2 をクローンするためのインストールディスク

    量産時など、特定の Armadillo を複製する際に使用されます。 詳しくは、4章量産編で説明します。

3.2.5.1. 初期化インストールディスクの作成

  1. 512 MB 以上の microSD カードを用意してください。
  2. 標準のインストールディスクイメージを使用する場合は、 Armadillo-X2 インストールディスクイメージ から 「Armadillo Base OS」をダウンロードしてください。

    「Armadilloのソフトウェアをビルドする」 でビルドしたイメージを使用してインストールディスクを作成したい場合は、 以下のコマンドを実行して、インストールディスクイメージを作成してください。

    [ATDE ~/build-rootfs-[VERSION]]$ sudo ./build_image.sh \
            --firmware ~/at-imxlibpackage/imx_lib.img
    : (省略)
    [ATDE ~/build-rootfs-[VERSION]]$ ls baseos-x2*img
    baseos-x2-[VERSION].img
    [ATDE ~/build-rootfs-[VERSION]]$ sudo ./build_image.sh \
            --boot ~/imx-boot-[VERSION]/imx-boot_armadillo_x2 \
            --installer ./baseos-x2-[VERSION].img

    コマンドの実行が完了すると、baseos-x2-[VERSION]-installer.img というファイルが作成されていますので、 こちらを使用してください。

  3. ATDE に microSD カードを接続します。詳しくは「取り外し可能デバイスの使用」を参考にしてください。
  4. microSD カードのデバイス名を確認します

    [ATDE ~]$ ls /dev/sd?
    /dev/sda  /dev/sdb
    [ATDE ~]$ sudo fdisk -l /dev/sdb
    Disk /dev/sdb: 7.22 GiB, 7751073792 bytes, 15138816 sectors
    Disk model: SD/MMC
    : (省略)
  5. microSD カードがマウントされている場合、アンマウントします。

    [ATDE ~]$ mount
    : (省略)
    /dev/sdb1 on /media/52E6-5897 type ext2 (rw,nosuid,nodev,relatime,uid=1000,gid=1000,fmask=0022,dmask=0077,codepage=cp437,iocharset=utf8,shortname=mixed,showexec,utf8,flush,errors=remount-ro,uhelper=udisks)
    [ATDE ~]$ sudo umount /dev/sdb1
  6. ダウンロードしたファイルを展開し、imgファイルをmicroSDカードに書き込んでください。

    Linux PCの場合、以下のようにmicroSDカードに書き込むことができます。

    [ATDE ~]$ unzip baseos-x2-installer-[VERSION].zip
    [ATDE ~]$ sudo dd if=baseos-x2-installer-[VERSION].img \
                      of=/dev/sdb bs=1M oflag=direct status=progress

    また、Windowsの場合、エクスプローラー等でZipファイルからimgファイルを取り出し、「Win32 Disk Imager」などを使用してmicroSDカードに書き込むことができます。

[注記]

インストールディスク作成時に SBOM を作成する場合は build_image.sh の引数に --sbom を渡してください。 ライセンス情報等を記載するためのコンフィグファイルはデフォルトは baseos_sbom.yaml となっています。 コンフィグファイルを変更する場合は --sbom-config <config> に引数を入れてください。 また、コンテナイメージを含める場合等に外部の SBOM を入れる必要がある場合は --sbom-external <sbom> に引数を入れてください。 SBOM のライセンス情報やコンフィグファイルの設定方法については 「ビルドしたルートファイルシステムの SBOM を作成する」 をご覧ください。

3.2.5.2. インストールディスクを使用する

  1. JP1ジャンパーをショート(SDブートに設定)し、microSDカードをCON1に挿入します。
  2. 電源を投入すると、1分程度でeMMCのソフトウェアの初期化が完了します。
  3. 完了すると電源が切れます(LED4が消灯、コンソールに reboot: Power down が表示)。
  4. 電源を取り外し、続いてJP1ジャンパーとmicroSDカードを外してください。
  5. 10秒以上待ってから再び電源を入れると、初回起動時と同じ状態になります。

3.3. 開発の準備

3.3.1. 準備するもの

Armadilloを使用する前に、次のものを必要に応じて準備してください。

作業用PC
LinuxまたはWindowsが動作し、ネットワークインターフェースと 1つ以上のUSBポートを持つPCです。「開発/動作確認環境の構築」を参照して、作業用PC上に開発/動作確認環境を構築してください。
ネットワーク環境
Armadilloと作業用PCをネットワーク通信ができるようにしてください。
microSDカード
microSDスロットの動作を確認する場合などに利用します。
USBメモリ
USBの動作を確認する場合などに利用します。
tar.xz形式のファイルを展開するソフトウェア
開発/動作確認環境を構築するために利用します。Linuxでは、tar で展開できます。Windowsでは、7-Zip や Lhazなどが対応しています。
nanoSIM(UIM カード)とAPN 情報
LTE モデルで 3G/LTE の動作を確認する場合に利用します。通信事業者との契約が必要です。SMS の動作を確認する場合は、SMS が利用可能な nanoSIM(UIM カード)が必要です。

3.3.2. 開発環境のセットアップ

アットマークテクノ製品のソフトウェア開発や動作確認を簡単に行うために、VMware仮想マシンのデータイメージを提供しています。このVMware仮想マシンのデータイメージをATDE(Atmark Techno Development Environment)と呼びます。ATDEの起動には仮想化ソフトウェアであるVMwareを使用します。ATDEのデータは、tar.xz圧縮されています。環境に合わせたツールで展開してください。

[ティップ]

仮想化ソフトウェアとして、VMwareの他にOracle VM VirtualBoxが有名です。 Oracle VM VirtualBoxには以下の特徴があります。

  • GPL v2(General Public License version 2)で提供されている [4]
  • VMware形式の仮想ディスク(.vmdk)ファイルに対応している

Oracle VM VirtualBoxからATDEを起動し、ソフトウェア開発環境として使用することができます。

ATDEは、バージョンにより対応するアットマークテクノ製品が異なります。本製品に対応しているATDEは、ATDE9 の v20211201 以降です。

ATDE9 は Debian GNU/Linux 11 (コードネーム bullseye) をベースに、Armadillo-X2 のソフトウェア開発を行うために必要なクロス開発ツールや、Armadillo-X2 の動作確認を行うために必要なツールが事前にインストールされています。

3.3.2.1. VMwareのインストール

ATDEを使用するためには、作業用PCにVMwareがインストールされている必要があります。 VMware社 Webページ(http://www.vmware.com/)を参照し、利用目的に合うVMware製品をインストールしてください。 また、ATDEのアーカイブは tar.xz圧縮されていますので、環境に合せたツールで展開してください。

[警告]

VMwareは、非商用利用限定で無償のものから、商用利用可能な有償のものまで複数の製品があります。製品ごとに異なるライセンス、エンドユーザー使用許諾契約書(EULA)が存在するため、十分に確認した上で利用目的に合う製品をご利用ください。

[警告]

VMwareやATDEが動作しないことを未然に防ぐため、使用するVMwareのドキュメントから以下の項目についてご確認ください。

  • ホストシステムのハードウェア要件
  • ホストシステムのソフトウェア要件
  • ゲストOSのプロセッサ要件

VMwareのドキュメントは、VMware社 Webページ(http://www.vmware.com/)から取得することができます。

3.3.2.2. ATDEのアーカイブを取得

ATDEのアーカイブは Armadillo サイト(http://armadillo.atmark-techno.com)から取得可能です。

[注記]

本製品に対応している ATDE のバージョンは ATDE9 v20211201 以降です。

[警告]

作業用PCの動作環境(ハードウェア、VMware、ATDEの対応アーキテクチャなど)により、ATDEが正常に動作しない可能性があります。VMware社 Webページ(http://www.vmware.com/)から、使用しているVMwareのドキュメントなどを参照して動作環境を確認してください。

3.3.2.3. ATDEのアーカイブを展開

ATDEのアーカイブを展開します。ATDEのアーカイブは、tar.xz形式の圧縮ファイルです。

Windowsでの展開方法を「WindowsでATDEのアーカイブ展開する」に、Linuxでの展開方法を手順「Linuxでtar.xz形式のファイルを展開する」に示します。

3.3.2.4. WindowsでATDEのアーカイブ展開する

  1. 7-Zipのインストール

    7-Zipをインストールします。7-Zipは、圧縮解凍ソフト 7-Zipのサイト(https://7-zip.opensource.jp/)からダウンロード取得可能です。

  2. 7-Zipの起動

    7-Zipを起動します。

    images/common-images/atde/7-zip1.png
  3. xz圧縮ファイルの選択

    xz圧縮ファイルを展開して、tar形式のファイルを出力します。tar.xz形式のファイルを選択して、「展開」をクリックします。

    images/common-images/atde/7-zip2.png
  4. xz圧縮ファイルの展開先の指定

    「展開先」を指定して、「OK」をクリックします。

    images/common-images/atde/7-zip3.png
  5. xz圧縮ファイルの展開

    展開が始まります。

    images/common-images/atde/7-zip4.png
  6. tarアーカイブファイルの選択

    xz圧縮ファイルの展開が終了すると、tar形式のファイルが出力されます。tarアーカイブファイルを出力したのと同様の手順で、tarアーカイブファイルからATDEのデータイメージを出力します。tar形式のファイルを選択して「展開」をクリックし、「展開先」を指定して、「OK」をクリックします。

    images/common-images/atde/7-zip5.png
  7. 展開の完了確認

    tarアーカイブファイルの展開が終了すると、ATDEアーカイブの展開は完了です。「展開先」に指定したフォルダにATDEのデータイメージが出力されています。

    images/common-images/atde/7-zip6.png

3.3.2.5. Linuxでtar.xz形式のファイルを展開する

  1. tar.xz圧縮ファイルの展開

    tarxf オプションを使用して tar.xz 圧縮ファイルを展開します。

    [PC ~]$ tar xf atde9-amd64-[VERSION].tar.xz
  2. 展開の完了確認

    tar.xz圧縮ファイルの展開が終了すると、ATDEアーカイブの展開は完了です。 atde9-amd64-[VERSION] ディレクトリにATDEのデータイメージが出力されています。

    [PC ~]$ ls atde9-amd64-[VERSION]/
    atde9-amd64-s001.vmdk  atde9-amd64-s008.vmdk
    atde9-amd64-s002.vmdk  atde9-amd64-s009.vmdk
    atde9-amd64-s003.vmdk  atde9-amd64.nvram
    atde9-amd64-s004.vmdk  atde9-amd64.vmdk
    atde9-amd64-s005.vmdk  atde9-amd64.vmsd
    atde9-amd64-s006.vmdk  atde9-amd64.vmx
    atde9-amd64-s007.vmdk  atde9-amd64.vmxf

3.3.2.6. ATDEの起動

ATDEのアーカイブを展開したディレクトリに存在する仮想マシン構成(.vmx)ファイルをVMware上で開くと、ATDEを起動することができます。ATDE9にログイン可能なユーザーを、表3.2「ユーザー名とパスワード」に示します [5]

表3.2 ユーザー名とパスワード

ユーザー名パスワード権限

atmark

atmark

一般ユーザー

root

root

特権ユーザー


[ティップ]

ATDEを起動する環境によっては、GUIログイン画面が表示されずに以下のようなエラー画面が表示される場合があります。

images/common-images/atde/atde_error.png

この場合は、VMwareの設定で「3D グラフィックスのアクセラレーション」をONにした後、ATDEを起動すると 正常にGUIログイン画面が表示されます。設定箇所を以下に示します。

images/common-images/atde/vmware_setting.png
images/common-images/atde/vmware_setting_3d.png
[ティップ]

ATDEに割り当てるメモリおよびプロセッサ数を増やすことで、ATDEをより快適に使用することができます。仮想マシンのハードウェア設定の変更方法については、VMware社 Webページ(http://www.vmware.com/)から、使用しているVMwareのドキュメントなどを参照してください。

3.3.2.7. 取り外し可能デバイスの使用

VMwareは、ゲストOS (ATDE)による取り外し可能デバイス(USBデバイスやDVDなど)の使用をサポートしています。デバイスによっては、ホストOS (VMwareを起動しているOS)とゲストOSで同時に使用することができません。そのようなデバイスをゲストOSで使用するためには、ゲストOSにデバイスを接続する操作が必要になります。

[ティップ]

取り外し可能デバイスの使用方法については、VMware社 Webページ(http://www.vmware.com/)から、使用しているVMwareのドキュメントなどを参照してください。

Armadillo-X2の動作確認を行うためには、表3.3「動作確認に使用する取り外し可能デバイス」に示すデバイスをゲストOSに接続する必要があります。

表3.3 動作確認に使用する取り外し可能デバイス

デバイスデバイス名

USBシリアル変換IC

Silicon CP2102N USB to UART Bridge Controller


3.3.2.8. コマンドライン端末(GNOME端末)の起動

ATDEで、CUI (Character-based User Interface)環境を提供するコマンドライン端末を起動します。ATDEで実行する各種コマンドはコマンドライン端末に入力し、実行します。コマンドライン端末にはいくつかの種類がありますが、ここではGNOMEデスクトップ環境に標準インストールされているGNOME端末を起動します。

GNOME端末を起動するには、図3.4「GNOME端末の起動」のようにデスクトップ左上のアプリケーションの「ユーティリティ」カテゴリから「端末」を選択してください。

images/common-images/open-gnome_terminal-on-atde/gnome_terminal_menu.png

図3.4 GNOME端末の起動


図3.5「GNOME端末のウィンドウ」のようにウィンドウが開きます。

images/common-images/open-gnome_terminal-on-atde/gnome_terminal_open.png

図3.5 GNOME端末のウィンドウ


3.3.2.9. シリアル通信ソフトウェア(minicom)の使用

シリアル通信ソフトウェア(minicom)のシリアル通信設定を、表3.4「シリアル通信設定」のように設定します。また、minicomを起動する端末の横幅を80文字以上にしてください。横幅が80文字より小さい場合、コマンド入力中に表示が乱れることがあります。

表3.4 シリアル通信設定

項目設定

転送レート

115,200bps

データ長

8bit

ストップビット

1bit

パリティ

なし

フロー制御

なし


  1. 図3.6「minicomの設定の起動」に示すコマンドを実行し、minicomの設定画面を起動してください。

    [ATDE ~]$ sudo LANG=C minicom --setup

    図3.6 minicomの設定の起動


  2. 図3.7「minicomの設定」が表示されますので、「Serial port setup」を選択してください。

                +-----[configuration]------+
                | Filenames and paths      |
                | File transfer protocols  |
                | Serial port setup        |
                | Modem and dialing        |
                | Screen and keyboard      |
                | Save setup as dfl        |
                | Save setup as..          |
                | Exit                     |
                | Exit from Minicom        |
                +--------------------------+

    図3.7 minicomの設定


  3. 図3.8「minicomのシリアルポートの設定」が表示されますので、Aキーを押してSerial Deviceを選択してください。

        +-----------------------------------------------------------------------+
        | A -    Serial Device      : /dev/ttyUSB0                              |
        | B - Lockfile Location     : /var/lock                                 |
        | C -   Callin Program      :                                           |
        | D -  Callout Program      :                                           |
        | E -    Bps/Par/Bits       : 115200 8N1                                |
        | F - Hardware Flow Control : No                                        |
        | G - Software Flow Control : No                                        |
        |                                                                       |
        |    Change which setting?                                              |
        +-----------------------------------------------------------------------+

    図3.8 minicomのシリアルポートの設定


  4. Serial Deviceに使用するシリアルポートを入力してEnterキーを押してください。

    [ティップ]シリアル通信用USBケーブル(A-microB)使用時のデバイスファイル確認方法

    Linuxでシリアル通信用USBケーブル(A-microB)を接続した場合、コンソールに以下のようなログが表示されます。 ログが表示されなくても、dmesgコマンドを実行することで、ログを確認することができます。

    usb 2-2.1: new full-speed USB device number 4 using uhci_hcd
    usb 2-2.1: New USB device found, idVendor=10c4, idProduct=ea60, bcdDevice= 1.00
    usb 2-2.1: New USB device strings: Mfr=1, Product=2, SerialNumber=3
    usb 2-2.1: Product: CP2102N USB to UART Bridge Controller
    usb 2-2.1: Manufacturer: Silicon Labs
    usb 2-2.1: SerialNumber: 6a9681f80272eb11abb4496e014bf449
    usbcore: registered new interface driver usbserial_generic
    usbserial: USB Serial support registered for generic
    usbcore: registered new interface driver cp210x
    usbserial: USB Serial support registered for cp210x
    usb 2-2.1: cp210x converter now attached to ttyUSB0

    図3.9 例. シリアル通信用USBケーブル(A-microB)接続時のログ


    上記のログからシリアル通信用USBケーブル(A-microB)がttyUSB0に割り当てられたことが分かります。

  5. Fキーを押してHardware Flow ControlをNoに設定してください。
  6. Gキーを押してSoftware Flow ControlをNoに設定してください。
  7. キーボードのEキーを押してください。 図3.10「minicomのシリアルポートのパラメータの設定」 が表示されます。

                          +---------[Comm Parameters]----------+
                          |                                    |
                          |     Current: 115200 8N1            |
                          | Speed            Parity      Data  |
                          | A: <next>        L: None     S: 5  |
                          | B: <prev>        M: Even     T: 6  |
                          | C:   9600        N: Odd      U: 7  |
                          | D:  38400        O: Mark     V: 8  |
                          | E: 115200        P: Space          |
                          |                                    |
                          | Stopbits                           |
                          | W: 1             Q: 8-N-1          |
                          | X: 2             R: 7-E-1          |
                          |                                    |
                          |                                    |
                          | Choice, or <Enter> to exit?        |
                          +------------------------------------+

    図3.10 minicomのシリアルポートのパラメータの設定


  8. 図3.10「minicomのシリアルポートのパラメータの設定」では、転送レート、データ長、ストップビット、パリティの設定を行います。
  9. 現在の設定値は「Current」に表示されています。 それぞれの値の内容は図3.11「minicomシリアルポートの設定値」を参照してください。

    minicomシリアルポートの設定値

    図3.11 minicomシリアルポートの設定値


  10. Eキーを押して、転送レートを115200に設定してください。
  11. Qキーを押して、データ長を8、パリティをNone、ストップビットを1に設定してください。
  12. Enterキーを2回押して、図3.7「minicomの設定」に戻ってください。
  13. 図3.7「minicomの設定」から、「Save setup as dfl」を選択し、設定を保存してください。
  14. 「Exit from Minicom」を選択し、minicomの設定を終了してください。

minicomを起動させるには、図3.12「minicom起動方法」のようにしてください。

[ATDE ~]$ sudo LANG=C minicom --wrap --device /dev/ttyUSB0

図3.12 minicom起動方法


[注記]

デバイスファイル名は、環境によって /dev/ttyS0/dev/ttyUSB1 など、本書の実行例とは異なる場合があります。

[ティップ]

minicomがオープンする /dev/ttyS0/dev/ttyUSB0 といったデバイスファイルは、 root または dialout グループに属しているユーザーしかアクセスできません。

ユーザーを dialout グループに入れることで、以降、sudoを使わずにminicomで /dev/ttyUSB0 をオープンすることができます。

[ATDE ~]$ sudo usermod -aG dialout atmark
[ATDE ~]$ LANG=C minicom --wrap --device /dev/ttyUSB0

minicomを終了させるには、まず Ctrl-a に続いて q キーを入力します。その後、以下のように表示されたら「Yes」にカーソルを合わせてEnterキーを入力するとminicomが終了します。

+-----------------------+
| Leave without reset? |
|     Yes       No     |
+-----------------------+

図3.13 minicom終了確認


[注記]

Ctrl-a に続いて z キーを入力すると、minicomのコマンドヘルプが表示されます。

3.3.3. Armadilloの起動

3.3.3.1. Armadilloと開発用PCを接続

Armadillo-X2と周辺装置の接続例を図3.14「Armadillo-X2の接続例」に示します。

images/x2-connection.svg

図3.14 Armadillo-X2の接続例


images/common-images/callouts/1.svg
Armadillo-X2
images/common-images/callouts/2.svg
ACアダプタ(12V/3.0A)
images/common-images/callouts/3.svg
作業用PC
images/common-images/callouts/4.svg
シリアル通信用USBケーブル(A-microB)
images/common-images/callouts/5.svg
LAN HUB
images/common-images/callouts/6.svg
Ethernetケーブル
images/common-images/callouts/7.svg
microSDカード
images/common-images/callouts/8.svg
USBメモリ
images/common-images/callouts/9.svg
ディスプレイ(HDMI対応)
images/common-images/callouts/10.svg
HDMIケーブル
[ティップ]

作業用PCがWindowsの場合、一部のBluetoothデバイスドライバがUSBコンソールインターフェースと 同じポート番号のCOMを重複して取得し、USBコンソールインターフェースが利用できないことがあります。

images/windows-comport-1.png

図3.15 COM7が競合している状態


この場合は、デバイスマネージャーからBluetoothのデバイスを選択して「ポートの設定→詳細設定」 からCOMの番号を変更するか、Bluetoothデバイスを無効にしてください。

images/windows-comport-2.png

図3.16 Bletoothに割当のCOMを変更した状態


仮想マシンであるATDEにUSBコンソールインターフェースデバイスを接続する場合は、この影響はありません。

3.3.3.2. ジャンパピンの設定について

ジャンパの設定を変更することで、Armadillo-X2の動作を変更することができます。

images/x2-jp.svg

図3.17 JP1の位置


表3.5 ジャンパの状態と起動デバイス

JP1の状態 起動デバイス

オープン

eMMC

ショート

microSD(CON1)


各ジャンパは必要に応じて切り替えの指示があります。ここでは、JP1をオープンに設定しておきます。

[ティップ]ジャンパのオープン、ショートとは
images/common-images/jumper_open.svg
「オープン」とはジャンパピンにジャンパソケットを接続していない状態です。
images/common-images/jumper_short.svg
「ショート」とはジャンパピンにジャンパソケットを接続している状態です。

3.3.3.3. 起動

電源入力インターフェースに電源を接続すると Armadillo-X2 が起動します。起動すると CON6 (USB コンソールインターフェース) から起動ログが表示されます。

[注記]

Armadillo-X2 の電源投入時点でのジャンパ JP1 の状態によって起動モードが変化します。 詳しくは 「起動デバイスを変更する」 を参照してください。

以下に起動ログの例を示します。

U-Boot SPL 2020.04-at11 (Jan 19 2023 - 10:53:24 +0000)
DDRINFO: start DRAM init
DDRINFO: DRAM rate 4000MTS
DDRINFO:ddrphy calibration done
DDRINFO: ddrmix config done
Normal Boot
Trying to boot from BOOTROM
image offset 0x0, pagesize 0x200, ivt offset 0x0
NOTICE:  BL31: v2.4(release):2020.04-at10-0-ge26bfd065
NOTICE:  BL31: Built : 10:54:50, Jan 19 2023


U-Boot 2020.04-at11 (Jan 19 2023 - 10:53:24 +0000)

CPU:   i.MX8MP[8] rev1.1 1600 MHz (running at 1200 MHz)
CPU:   Industrial temperature grade (-40C to 105C) at 44C
Model: Atmark-Techno Armadillo X2 Series
DRAM:    Hold key pressed for tests: t (fast) / T (slow)
2 GiB
WDT:   Started with servicing (10s timeout)
MMC:   FSL_SDHC: 1, FSL_SDHC: 2
Loading Environment from MMC... OK
In:    serial
Out:   serial
Err:   serial

 BuildInfo:
  - ATF e26bfd0
  - U-Boot 2020.04-at11

first boot since power on
switch to partitions #0, OK
mmc2(part 0) is current device
flash target is MMC:2
Net:
Warning: ethernet@30be0000 using MAC address from ROM
eth0: ethernet@30be0000 [PRIME]
Fastboot: Normal
Normal Boot
Hit any key to stop autoboot:  0
switch to partitions #0, OK
mmc2(part 0) is current device
28962824 bytes read in 628 ms (44 MiB/s)
Booting from mmc ...
78223 bytes read in 3 ms (24.9 MiB/s)
Loading fdt boot/armadillo.dtb
## Flattened Device Tree blob at 45000000
   Booting using the fdt blob at 0x45000000
   Loading Device Tree to 0000000052bbe000, end 0000000052bf4fff ... OK

Starting kernel ...

[    0.521327] fxl6408 2-0043: FXL6408 probe returned DID: 0xfa
[    0.835647] mdio_bus 30be0000.ethernet-1: MDIO device at address 3 is missing.

   OpenRC 0.45.2 is starting up Linux 5.10.161-0-at (aarch64)

 * Mounting /proc ... [ ok ]
 * Mounting /run ... * /run/openrc: creating directory
 * /run/lock: creating directory
 * /run/lock: correcting owner
 * Caching service dependencies ... [ ok ]
 * Starting rngd ... * Mounting /sys ... * Remounting devtmpfs on /dev ... [ ok ]
 [ ok ]
 * Mounting security filesystem ... [ ok ]
 * Mounting config filesystem ... [ ok ]
 [ ok ]
 * Mounting fuse control filesystem ... * Mounting /dev/mqueue ... [ ok ]
 [ ok ]
 * Mounting /dev/pts ... [ ok ]
 * Mounting /dev/shm ... [ ok ]
fsck_atlog               | * Checking at-log filesystem /dev/mmcblk2gp1 ...udev                     | * Starting udev ... [ ok ]
fsck                     | * Checking local filesystems  ... [ ok ]
 [ ok ]
root                     | * Remounting filesystems ... [ ok ]
localmount               | * Mounting local filesystems ... [ ok ]
overlayfs                | * Preparing overlayfs over / ... [ ok ]
udev-trigger             | * Generating a rule to create a /dev/root symlink ...sysctl                   | * Configuring kernel parameters ... [ ok ]
hostname                 | * Setting hostname ...udev-trigger             | * Populating /dev with existing devices through uevents ... [ ok ]
 [ ok ]
 [ ok ]
bootmisc                 | * Migrating /var/lock to /run/lock ... [ ok ]
bootmisc                 | * Creating user login records ... [ ok ]
bootmisc                 | * Wiping /var/tmp directory ... [ ok ]
syslog                   | * Starting busybox syslog ...dbus                     | * /run/dbus: creating directory
dbus                     | * /run/dbus: correcting owner
micron-emmc-reten        | * Starting micron-emmc-reten
dbus                     | * Starting System Message Bus ... [ ok ]
 [ ok ]
klogd                    | * Starting busybox klogd ... [ ok ]
networkmanager           | * Starting networkmanager ... [ ok ]
dnsmasq                  | * /var/lib/misc/dnsmasq.leases: creating file
dnsmasq                  | * /var/lib/misc/dnsmasq.leases: correcting owner
dnsmasq                  | * Starting dnsmasq ... [ ok ]
reset_bootcount          | * Resetting bootcount in bootloader env ...buttond                  | * Starting button watching daemon ... [ ok ]
Environment OK, copy 1
reset_bootcount          | [ ok ]
zramswap                 | [ ok ]
podman-atmark            | * Starting configured podman containers ...chronyd                  | * Starting chronyd ...zramswap                 | * Creating zram swap device ... [ ok ]
 [ ok ]
 [ ok ]
local                    | * Starting local ... [ ok ]

Welcome to Alpine Linux 3.17
Kernel 5.10.161-0-at on an aarch64 (/dev/ttymxc1)

armadillo login:

U-Boot プロンプト

USB コンソールインターフェース に"Hit any key to stop autoboot:" が出力されている間に何かしらのキー入力を行うと U-Boot のプロンプトが表示されます。この間にキー入力がなければ自動的に起動します。

: (省略)
 BuildInfo:
  - ATF e26bfd0
  - U-Boot 2020.04-at11

reset cause: normal reboot
switch to partitions #0, OK
mmc2(part 0) is current device
flash target is MMC:2
Net:
Warning: ethernet@30be0000 using MAC address from ROM
eth0: ethernet@30be0000 [PRIME]
Fastboot: Normal
Normal Boot
Hit any key to stop autoboot:  0
u-boot=>

3.3.3.4. ログイン

起動が完了するとログインプロンプトが表示されます。 初期状態では「root」ユーザーと、一般ユーザーである「atmark」ユーザーが存在しますが、「atmark」ユーザーは初期状態ではロックされていますので、「root」ユーザーでログインしてください。 「root」ユーザーは初回ログイン時にパスワードを入力せずに新しいパスワードを促されます。

「root」ユーザーでログインし、 passwd atmark コマンドで「atmark」ユーザーのパスワードを設定することで、「atmark」ユーザーのロックが解除されます。 設定するパスワードには大文字のアルファベット、小文字のアルファベット、0から9までの数字、その他(記号・句読点など)を含める事ができます。

  1. root でログイン

    初期パスワードを変更します。

    armadillo login: root
    You are required to change your password immediately (administrator enforced).
    New password: 1
    Retype new password: 2
    Welcome to Alpine!

    1

    新しいパスワードを入力します

    2

    新しいパスワードを再入力します

  2. atmark でログイン

    初期状態でロックされてますので、rootで一度パスワードを設定してからログインします。

    armadillo:~# passwd atmark 1
    New password:
    Retype new password:
    passwd: password updated successfully
    armadillo:~# persist_file /etc/shadow 2
    armadillo:~# exit

    Welcome to Alpine Linux 3.16
    Kernel 5.10.118-1-at on an aarch64 (/dev/ttymxc1)

    armadillo login: atmark
    Password: 3
    Welcome to Alpine!

    1

    atmarkユーザーのパスワード変更コマンドです。

    2

    パスワードファイルを永続化します。

    3

    設定したパスワードでログインすることができます。

[警告]

Armadillo BaseOS ではルートファイルシステムに overlayfs を採用しており、そのままではシステムが OFF すると内容は消えてしまいます。そのため persist_file コマンドが用意されています。このコマンドを利用することでファイル単位で変更を反映することができます。パスワードを設定した後には以下のコマンドを実行してください。

[armadillo ~]# persist_file /etc/shadow

persist_file コマンドに関する詳細は「persist_file について」を参照してください。

3.3.3.5. 終了方法

eMMC や USB メモリ等に書き込みを行っている時に電源を切断すると、データが破損する可能性が有ります。 安全に終了させる場合は、次のように poweroff コマンドを実行し、「reboot: Power down」と表示されたのを確認してから電源を切断します。

armadillo:~# poweroff
armadillo:~# zramswap                 | * Deactivating zram swap device ...local                    | * Stopping local ... [ ok ]
dnsmasq                  | * Stopping dnsmasq ... [ ok ]rngd                     | * Stopping rngd ...
podman-atmark            | * Stopping all podman containers ...buttond                  | * Stopping button watching daemon ... [ ok ]
klogd                    | * Stopping busybox klogd ...chronyd                  | * Stopping chronyd ... [ ok ]
 [ ok ]
 [ ok ]
 [ ok ]
networkmanager           | * Stopping networkmanager ...syslog                   | * Stopping busybox syslog ... [ ok ]
udev                     | * Stopping udev ... [ ok ]
 [ ok ]
dbus                     | * Stopping System Message Bus ...nm-dispatcher: Caught signal 15, shutting down...
 [ ok ]
 [ ok ]
localmount               | * Unmounting loop devices
localmount               | * Unmounting filesystems
localmount               | *   Unmounting /opt/firmware ... [ ok ]
localmount               | *   Unmounting /var/at-log ... [ ok ]
localmount               | *   Unmounting /var/tmp ... [ ok ]
localmount               | *   Unmounting /var/app/volumes ... [ ok ]
localmount               | *   Unmounting /var/app/rollback/volumes ... [ ok ]
localmount               | *   Unmounting /var/lib/containers/storage_readonly ... [ ok ]
localmount               | *   Unmounting /var/log ... [ ok ]
localmount               | *   Unmounting /tmp ... [ ok ]
killprocs                | * Terminating remaining processes ...mount-ro                 | * Remounting remaining filesystems read-only ... *   Remounting / read only ... [ ok ]
mount-ro                 | [ ok ]
indicator_signals        | * Signaling external devices we are shutting down ... [ ok ]
The system is going down NOW!
Sent SIGTERM to all processes
Sent SIGKILL to all processes
Requesting system poweroff
[   88.401459] imx2-wdt 30280000.watchdog: Device shutdown: Expect reboot!
[   88.408763] reboot: Power down

Podman コンテナの保存先が tmpfs であり、eMMC への書き込みを行っていない場合は、poweroff コマンドを使用せずに電源を切断することが可能です。

Podman コンテナの保存先が eMMC の場合や、頻繁に rootfs 等の eMMC にあるボリュームを変更するような開発段階においては、poweroff コマンドを実行し、「reboot: Power down」と表示されたのを確認してから電源を切断してください。

[警告]

haltコマンドで終了させた場合、「reboot: System halted」と表示されてから約128秒後、Armadilloは自動的に再起動します。確実に終了させるためにもpoweroffコマンドを利用してください。

[警告]

電源を再投入する際は、コンデンサに蓄えられた電荷を抜くため、電源を切断後、一定時間以上待つ必要があります。 開発セット付属のACアダプタの場合に必要な時間は以下のとおりです。

  • DCプラグ側で電源を切断した場合 : 約5秒
  • ACプラグ側で電源を切断した場合 : 約1分

コンデンサに蓄えられた電荷が抜ける前に電源を再投入した場合、 電源シーケンスが守られず、起動しない等の動作不具合の原因となります。

3.3.4. VSCodeのセットアップ

Armadillo-X2 の開発には、 VSCode を使用します。 開発前に以下の手順を実施して、 ATDE に VSCode 及び、開発用エクステンションとクロスコンパイル用ライブラリをインストールしてください。

以下の手順は全てATDE上で実施します。

3.3.4.1. ソフトウェアのアップデート

ATDE のバージョン v20230123 以上には、 VSCode がインストール済みのため新規にインストールする必要はありませんが、 使用する前には最新版へのアップデートを行ってください。

[ATDE ~]$ sudo apt update
[ATDE ~]$ sudo apt upgrade

図3.18 ソフトウェアをアップデートする


VSCode を起動するには code コマンドを実行します。

[ATDE ~]$ code

図3.19 VSCode を起動する


[ティップ]

VSCode を起動すると、日本語化エクステンションのインストールを提案してくることがあります。 その時に表示されるダイアログに従ってインストールを行うと VSCode を日本語化できます。

3.3.4.2. VSCode に開発用エクステンションをインストールする

VSCode 上でアプリケーションを開発するためのエクステンションをインストールします。

エクステンションはマーケットプレイスからインストールすることができます。 VSCode を起動し、左サイドバーのエクステンションを選択して、検索フォームに「abos」と入力してください。

images/common-images/flutter_vscode_install_extension.png

図3.20 VSCode に開発用エクステンションをインストールする


表示された「Armadillo Base OS Development Environment」の 「Install」ボタンを押すとインストールは完了します。

3.3.4.3. クロスコンパイル用ライブラリをインストールする

[注記]

ATDE のバージョン v20230911 以上では、 クロスコンパイル用ライブラリはインストール済みのため、 ここでの手順は不要です。

ライブラリのビルドツールを実行する準備として、gitのユーザ名とメールアドレスの設定を行い、 ビルドツールである at-imxlibpackage をインストールします。

[ATDE ~]$ git config --global user.name "Your name"
[ATDE ~]$ git config --global user.email your@mail.tld
[ATDE ~]$ sudo apt update
[ATDE ~]$ sudo apt install at-imxlibpackage

図3.21 ビルドツール実行前の準備


その後、ビルドツールを実行します。

実行中にライセンスへの同意を求められます。内容を確認の上、同意する場合は y を入力して処理を進めてください。

[ATDE ~]$ mkdir at-imxlibpackage
[ATDE ~]$ cd at-imxlibpackage
[ATDE ~/at-imxlibpackage]$ make-imxlibpkg

図3.22 ビルドツールの実行


実行が完了すると、ATDE にクロスコンパイル用のライブラリがインストールされます。

3.3.5. VSCode を使用して Armadillo のセットアップを行う

ここでは VSCode を使用した Armadillo のセットアップ方法を紹介します。

3.3.5.1. initial_setup.swu の作成

initial_setup.swu はログインパスワードやユーザー固有の証明書などの 初期設定を Armadillo にインストールするためのファイルです。 initial_setup.swu でインストールされるユーザー固有の証明書がない場合、 ユーザーが開発したアプリケーションをインストール、またはアップデートすることができません。 このため、開発開始時に initial_setup.swu のインストールを行う必要があります。

VSCode の左ペインの [COMMON PROJECT COMMAND] から [Generate initial setup swu] を実行すると、 initial_setup.swu が作成されます。

images/common-images/armadillo_setup_vscode_initial_setup.png

図3.23 initial_setup.swu を作成する


初回実行時には各種設定の入力を求められます。 入力する設定の内容を 図3.24「initial_setup.swu 初回生成時の各種設定」 に示します。

Executing task: ./scripts/generate_initial_setup_swu.sh

mkdir: ディレクトリ '/home/atmark/mkswu' を作成しました
設定ファイルを更新しました:/home/atmark/mkswu/mkswu.conf
証明書のコモンネーム(一般名)を入力してください: [COMMON_NAME] 1
証明書の鍵のパスワードを入力ください(4-1024文字)2
証明書の鍵のパスワード(確認):
Generating an EC private key
writing new private key to '/home/atmark/mkswu/swupdate.key.tmp'
 -----
アップデートイメージを暗号化しますか? (N/y) 3
アットマークテクノが作成したイメージをインストール可能にしますか? (Y/n) 4
rootパスワード: 5
root のパスワード(確認):
atmarkユーザのパスワード(空の場合はアカウントをロックします): 6
atmark のパスワード(確認):
BaseOS/プリインストールコンテナを armadillo.atmark-techno.com サーバーから自動アップデートしますか? (N/y) 7
abos-web のパスワードを設定してください。
abos-web のパスワード(空の場合はサービスを無効にします): 8
abos-web のパスワード(確認):
/home/atmark/mkswu/initial_setup.swu を作成しました。

"/home/atmark/mkswu/initial_setup.swu" をそのまま使うことができますが、
モジュールを追加してイメージを再構築する場合は次のコマンドで作成してください:
  mkswu "/home/atmark/mkswu/initial_setup.desc" [他の.descファイル]

インストール後は、このディレクトリを削除しないように注意してください。
鍵を失うと新たなアップデートはデバイスの /etc/swupdate.pem
を修正しないとインストールできなくなります。
 *  Terminal will be reused by tasks, press any key to close it.

[ATDE ~]$ ls ~/mkswu
initial_setup.desc  initial_setup.swu  mkswu.conf
swupdate.aes-key    swupdate.key       swupdate.pem 9

図3.24 initial_setup.swu 初回生成時の各種設定


1

COMMON_NAME には証明鍵の「common name」として会社や製品が分かるような任意の名称を入力してください。

2

証明鍵を保護するパスフレーズを2回入力します。

3

swuイメージ自体を暗号化する場合に「y」を入力します。詳細は 「SWUpdate と暗号化について」 を参考にしてください。

4

アットマークテクノのアップデートをインストールしない場合は「n」を入力します。

5

rootのパスワードを2回入力します。

6

atmarkユーザーのパスワードを2回入力します。何も入力しない場合はユーザーをロックします。

7

自動アップデートを無効のままで進みます。ここで「y」を入れると、定期的に アットマークテクノのサーバーからアップデートの有無を確認し、自動的にインストールします。

8

abos-webを使用する場合はパスワードを設定してください。

9

作成したファイルを確認します。「swupdate.aes-key」は暗号化の場合にのみ作成されます。

ファイルは ~/mkswu/initial_setup.swu に保存されています。 この SWU イメージを 「SWU イメージのインストール」 を参照して Armadillo へインストールしてください。

インストール後に ~/mkswu ディレクトリ以下にある mkswu.conf と、鍵ファイルの swupdate.* をなくさないようにしてください。

3.3.6. ユーザー登録

アットマークテクノ製品をご利用のユーザーに対して、 購入者向けの限定公開データの提供や大切なお知らせをお届けするサービスなど、 ユーザー登録すると様々なサービスを受けることができます。 サービスを受けるためには、「アットマークテクノ Armadilloサイト」 にユーザー登録をする必要があります。

ユーザー登録すると次のようなサービスを受けることができます。

  • 製品仕様や部品などの変更通知の閲覧・配信
  • 購入者向けの限定公開データのダウンロード
  • 該当製品のバージョンアップに伴う優待販売のお知らせ配信
  • 該当製品に関する開発セミナーやイベント等のお知らせ配信

詳しくは、「アットマークテクノ Armadilloサイト」をご覧ください。

3.3.6.1. 購入製品登録

ユーザー登録完了後に、購入製品登録することで、「購入者向けの限定公開データ」をダウンロードすることができるようになります。

購入製品登録の詳しい手順は以下のURLをご参照ください。

3.4. ハードウェアの設計

Armadillo-X2の機能拡張や信頼性向上のための設計情報について説明します。

3.4.1. 信頼性試験データについて

Armadillo-X2の各種信頼性試験データを、「アットマークテクノ Armadilloサイト」から 「購入者向けの限定公開データ」としてダウンロード可能ですのでご確認ください。

3.4.2. 放射ノイズ

HDMIインターフェース(CON8)にディスプレイを接続した場合や、MIPI-CSIインターフェース(CON10)にカメラを接続した場合に、 放射ノイズが問題になる場合があります。放射ノイズを減らすために、以下の対策が効果的です。

  • シールド付のケーブルを使用する
  • ケーブルは最短で接続する

3.4.3. ESD/雷サージ

Armadillo-X2のESD耐性を向上させるために、以下の対策が効果的です。

  • Armadillo-X2を金属筐体に組み込み、GND(固定穴)を金属ねじ等で接続する
  • 金属筐体を接地する

Armadillo-X2に接続されたケーブルが屋外に露出するような設置環境では、 ケーブルに侵入した雷サージ等のストレスによりインターフェース回路が破壊される場合があります。 ストレスへの耐性を向上させるには、以下の対策が効果的です。

  • 通信対向機とのGND接続を強化する
  • シールド付きのケーブルを使用する

3.4.4. 放熱

SoC(基板裏のIC1)の放熱が必要かどうかは、使用状況により違いますので、十分な設計評価の上、ご検討ください。 SoCの表面温度が90℃以上になる場合は、放熱することを推奨いたします。

参考までに、下記条件の場合にSoCの表面温度が90℃を超えることを確認しています。

  • 基板単体
  • 周囲温度: 約65℃
  • microSD/HDMI/USB3.0/LAN動作

Armadillo-X2の周囲温度の上限は+70℃としていますが、 これは下記条件の場合の温度となります。

  • 基板をケースに収納(放熱シートあり)
  • microSD/HDMI/USB3.0/LAN動作

オプションケース(金属製)は、SoCの熱をケースに伝導させて放熱する構造で設計しております。 同様の構造でのケース設計をご検討の場合は、「Armadillo-X2 オプションケース(金属製)」をご確認ください。

SoC近辺にヒートシンク固定用の穴(φ2.5mm × 2)を準備していますので、ヒートシンクからの放熱も可能です。 寸法につきましては、「形状図」をご確認ください。

images/x2-ic1.svg

図3.25 Armadillo-X2のIC1とヒートシンク固定穴の位置


[ティップ]

Armadillo-X2では、温度センサーでCPU(Arm Cortex-A53)周辺温度、 SoC(ANAMIX内部)温度を測定することが可能です。 温度センサーの詳細につきましては、「温度センサーの仕様」をご確認ください。

Armadillo Base OS には標準で、 CPU や SoC の温度をプロファイリングするソフトウェアが搭載されているので、温度設計にお役立てください。 詳細は「動作中の Armadillo の温度を測定する」を参照してください。

3.4.5. CON11(拡張インターフェース)

CON11は機能拡張用のインターフェースです。 複数の機能(マルチプレクス)をもつ、i.MX 8M Plusの信号線が接続されており、 USB、GPIO、SPI、UART、CAN、I2C、PWM、I2S、PDM MIC等の機能を拡張することができます。 また、電源入出力ピン(VIN)より電源供給することも可能です。

Armadillo-X2 のハードウェアを拡張する際には、主にこの拡張インターフェースに接続していくことになります。

[警告]

CON11、CON14、CON15の電源ライン(VIN)は接続されており、同時に電源を供給することはできません。

表3.6 CON11 搭載コネクタと対向コネクタ例

名称 型番 メーカー 備考

搭載コネクタ

6130xx21121 [a]

Wurth Elektronik

許容電流 3A(端子1本あたり)

対向コネクタ

6130xx21821 [a]

Wurth Elektronik

-

[a] xxにはピン数が入ります。


表3.7 CON11 信号配列

ピン番号 ピン名 I/O 説明 電圧グループ

1

VIN

Power

電源入出力(VIN)、CON14、CON15と共通

-

2

VIN

Power

電源入出力(VIN)、CON14、CON15と共通

-

3

GND

Power

電源(GND)

-

4

GND

Power

電源(GND)

-

5

I2C4_SCL

In/Out

拡張入出力、i.MX 8M PlusのI2C4_SCLピン、CON9 7ピンに接続 基板上で4.7kプルアップ

VDD_1V8

6

ECSPI1_MISO

In/Out

拡張入出力、i.MX 8M PlusのECSPI1_MISOピンに接続

VDD_1V8

7

I2C4_SDA

In/Out

拡張入出力、i.MX 8M PlusのI2C4_SDAピン、CON9 8ピンに接続 基板上で4.7kプルアップ

VDD_1V8

8

ECSPI1_MOSI

In/Out

拡張入出力、i.MX 8M PlusのECSPI1_MOSIピンに接続

VDD_1V8

9

ECSPI2_MISO

In/Out

拡張入出力、i.MX 8M PlusのECSPI2_MISOピンに接続

VDD_1V8

10

ECSPI1_SCLK

In/Out

拡張入出力、i.MX 8M PlusのECSPI1_SCLKピンに接続

VDD_1V8

11

ECSPI2_MOSI

In/Out

拡張入出力、i.MX 8M PlusのECSPI2_MOSIピンに接続

VDD_1V8

12

ECSPI1_SS0

In/Out

拡張入出力、i.MX 8M PlusのECSPI1_SS0ピンに接続

VDD_1V8

13

ECSPI2_SCLK

In/Out

拡張入出力、i.MX 8M PlusのECSPI2_SCLKピンに接続

VDD_1V8

14

SAI3_TXFS

In/Out

拡張入出力、i.MX 8M PlusのSAI3_TXFSピンに接続

VDD_1V8

15

ECSPI2_SS0

In/Out

拡張入出力、i.MX 8M PlusのECSPI2_SS0ピンに接続

VDD_1V8

16

SAI3_TXC

In/Out

拡張入出力、i.MX 8M PlusのSAI3_TXCピンに接続

VDD_1V8

17

SAI5_RXC

In/Out

拡張入出力、i.MX 8M PlusのSAI5_RXCピンに接続

VDD_1V8

18

SAI3_TXD

In/Out

拡張入出力、i.MX 8M PlusのSAI3_TXDピンに接続

VDD_1V8

19

SAI5_RXD0

In/Out

拡張入出力、i.MX 8M PlusのSAI5_RXD0ピンに接続

VDD_1V8

20

SAI3_RXD

In/Out

拡張入出力、i.MX 8M PlusのSAI3_RXDピンに接続

VDD_1V8

21

SAI5_RXD1

In/Out

拡張入出力、i.MX 8M PlusのSAI5_RXD1ピンに接続

VDD_1V8

22

SAI3_MCLK

In/Out

拡張入出力、i.MX 8M PlusのSAI3_MCLKピンに接続

VDD_1V8

23

SAI5_RXD2

In/Out

拡張入出力、i.MX 8M PlusのSAI5_RXD2ピンに接続

VDD_1V8

24

GPIO1_IO15

In/Out

拡張入出力、i.MX 8M PlusのGPIO1_IO15ピンに接続

VDD_1V8

25

SAI5_RXD3

In/Out

拡張入出力、i.MX 8M PlusのSAI5_RXD3ピンに接続

VDD_1V8

26

USBDM_DN2

In/Out

USB 2.0 データ(-)、USB HUB経由でi.MX 8M PlusのUSB2に接続

-

27

SAI5_MCLK

In/Out

拡張入出力、i.MX 8M PlusのSAI5_MCLKピンに接続

VDD_1V8

28

USBDP_DN2

In/Out

USB 2.0 データ(+)、USB HUB経由でi.MX 8M PlusのUSB2に接続

-

29

SAI5_RXFS

In/Out

拡張入出力、i.MX 8M PlusのSAI5_RXFSピンに接続

VDD_1V8

30

VDD_1V8

Power

電源出力(VDD_1V8)

-

31

VDD_5V

Power

電源出力(VDD_5V)

-

32

VDD_5V

Power

電源出力(VDD_5V)

-

33

GND

Power

電源(GND)

-

34

GND

Power

電源(GND)

-


[ティップ]

拡張できる機能の詳細につきましては、 「Armadillo-X2 マルチプレクス表」をご参照ください。

3.4.6. 拡張ボードの設計

Armadillo-X2の拡張インターフェース(CON11)には、 複数の機能をもった信号線が接続されており、様々な機能拡張が可能です。

拡張インターフェースに接続する基板を設計する際の制限事項について、説明します。

images/x2-con11.svg

図3.26 Armadillo-X2の拡張インターフェース


3.4.6.1. ピンアサイン

Armadillo-X2では、表2.2「仕様」の拡張インターフェースの欄にあるとおりの機能が拡張できます。 ただし、ここに記載の拡張数は、優先的に機能を割り当てた場合の最大数ですので、必要な機能がすべて実現できるかは、 『Armadillo-X2 マルチプレクス表』で検討する必要があります。

マルチプレクス表では、各ピンに割り当て可能な機能の他に、リセット後の信号状態、プルアップ/ダウン抵抗の有無等の情報を確認することができます。

各機能の詳細な仕様が必要な場合は、NXP Semiconductorsのホームページからダウンロード可能な、 『i.MX 8M Plus Applications Processor Reference Manual』、『i.MX 8M Plus Applications Processor Datasheet for Industrial Products』をご確認ください。 Armadillo-X2固有の情報を除いて、回路設計に必要な情報はこれらのマニュアルに、すべて記載されています。 検索しやすいように、マルチプレクス表や「CON11(拡張インターフェース)」にi.MX 8M Plusのピン名やコントローラー名を記載しておりますので、是非ご活用ください。

[ティップ]

Armadillo-X2 マルチプレクス表は 「Armadillo-X2 マルチプレクス表」からダウンロードしてください。

3.4.6.2. 基板形状

Armadillo-X2の拡張ボードを設計する際の推奨形状は図3.27「Armadillo-X2の拡張ボード例」のとおりです。 拡張ボード側にピンソケットを実装してArmadillo-X2と接続します。

一般的なピンソケットを実装した場合、嵌合高さは約11mmとなります。LANコネクタの高さは13.5mmですので、 LANコネクタの上に基板を重ねることはできません。

拡張ボード固定用に、φ2.3mmの穴を3箇所用意しており、M2のスペーサーとねじを接続可能です。

images/x2-exp-ex.png

図3.27 Armadillo-X2の拡張ボード例


images/common-images/callouts/1.svg
なべ小ねじ、ワッシャ、スプリングワッシャ付(M2、L=6mm) × 6
images/common-images/callouts/2.svg
金属スペーサ(M2、L=11mm) × 3

基板の詳細寸法につきましては、「基板形状図」をご確認ください。

3.4.7. 回路設計

拡張インターフェース(CON11)を使用する際の参考回路を紹介します。

[警告]

参考回路は動作を保証するものではありません。 実際のアプリケーションで十分な評価をお願いいたします。

3.4.7.1. スイッチ、LED、リレー

スイッチやLED、リレーを拡張する場合は、GPIOを割り当てます。 GPIOに割り当て可能なピンは多数ありますので、 プルアップ/プルダウン抵抗の有無と電圧レベルを確認して、使用するピンを決定してください。

拡張インターフェースには、i.MX 8M Plusの信号線が直接接続されています。 静電気等による内部回路の故障を防ぐため、スイッチとi.MX 8M Plusの間に、 電流制限抵抗等を接続することをおすすめします。

LED、リレーはGPIOピンで直接駆動せずにトランジスタ等を経由して駆動してください。

images/sch-gpio.svg

図3.28 スイッチ、LED、リレー接続例


3.4.7.2. 電源

拡張インターフェース(CON11)から拡張ボード用に、12V電圧(VIN)、5V電源(VDD_5V)、1.8V電源(VDD_1V8)を出力しています。 その他の電源が必要な場合は、別途外部から入力するか、DC/DCコンバータ、LDO等で生成してください。 3.3V電源(VEXT_3V3)を3.3V電源出力インターフェース(CON16)から出力しており、こちらを利用することも可能です。

電源シーケンス、出力電流につきましては、「電源回路の構成」をご確認ください。

[ティップ]

3.3V電源出力インターフェース(CON16)の1、2ピンは 拡張インターフェース(CON11)の33、34ピンから2.54mm間隔で配置しています。

images/sch-power.svg

図3.29 DC/DCコンバータ回路(VDD_5V入力、3.3V 1.5A出力)例


図3.31「電源回路の構成」のインターフェース名(Ext. I/F等)の左横にはコネクタもしくはノイズフィルタの定格電流値を最大値として記載しています。 また、パワースイッチの下には、パワースイッチの制限電流値を最大値として記載しています。 スイッチングレギュレータの供給能力を超えてしまうため、インターフェースすべての最大値まで電流供給することはできません。 それぞれのインターフェースへの推奨の電流供給値は以下のとおりです。

表3.8 各インターフェースへの電流供給例

部品番号 インターフェース名 電圧グループ電流値

CON4

USBインターフェース1

USB1_VBUS

900mA

CON17

USBインターフェース2

USB2_VBUS

500mA

CON10

MIPI-CSIインターフェース

VEXT_3V3

500mA

CON11

拡張インターフェース

VIN

入力電源に依存

VDD_5V

1A

VDD_1V8

500mA

CON16

3.3V電源出力インターフェース

VEXT_3V3

500mA


[警告]

動作させるアプリケーションにより、内部で消費する電流値は大きく変わりますので、動作検証の上、供給電源の設計を行なってください。

3.4.7.3. レベル変換

拡張インターフェース(CON11)の拡張入出力ピンの電圧レベルは1.8V(VDD_1V8)です。 異なる電圧レベルのデバイスを接続する場合は、レベル変換が必要となります。 CON11にVDD_1V8、VDD_5Vピン、CON16にVEXT_3V3ピンがありますので、適宜ご活用ください。 レベル変換ICは、立ち上がり、立ち下がり速度、遅延時間、ドライブ能力等を考慮し、 適切なものを選定してください。

images/sch-lv-shifter.svg

図3.30 1.8V ←→ 3.3V 双方向レベル変換回路の例


[ティップ]

上記レベル変換ICは1.8V ←→ 5Vでも使用可能です。

3.4.8. 電気的仕様

3.4.8.1. 絶対最大定格

表3.9 絶対最大定格

項目 記号 Min. Max. 単位 備考

電源電圧

VIN

-0.3

13.2

V

-

入出力電圧

VI,VO(VDD_3V3)

-0.3

OVDD+0.3

V

OVDD=VDD_3V3

VI,VO(VDD_1V8)

OVDD=VDD_1V8

VI,VO(NVCC_SNVS_1V8)

OVDD=NVCC_SNVS_1V8

VI,VO(VEXT_3V3)

-0.5

7.0

V

-

USBコンソール電源電圧

VBUS_CNSL

-0.3

5.8

V

-

RTCバックアップ電源電圧

RTC_BAT

-0.3

5.5

V

-

動作温度範囲

Topr

-20

70

結露なきこと


[警告]

絶対最大定格は、あらゆる使用条件や試験状況において、瞬時でも超えてはならない値です。上記の値に対して余裕をもってご使用ください。

3.4.8.2. 推奨動作条件

表3.10 推奨動作条件

項目 記号 Min. Typ. Max. 単位 備考

電源電圧

VIN

10.8

12

13.2

V

-

USBコンソール電源電圧

VBUS_CNSL

3.0

-

5.25

V

-

RTCバックアップ電源電圧

RTC_BAT

2.4

3

3.6

V

Topr=+25℃、対応電池: CR1220等


3.4.8.3. 電源出力仕様

表3.11 電源出力仕様

項目 記号 Min. Typ. Max. 単位 備考

5V 電源

VDD_5V

USB1_VBUS

USB2_VBUS

HDMI_5V

4.85

5

5.15

V

-

3.3V 電源

VDD_3V3

VDD_SD

VEXT_3V3

3.135

3.3

3.465

V

-

1.8V 電源

VDD_1V8

NVCC_SNVS_1V8

1.71

1.8

1.89

V

-


3.4.8.4. 入出力インターフェースの電気的仕様

表3.12 拡張入出力ピンの電気的仕様(OVDD=VDD_3V3, VDD_1V8)

項目 記号 Min. Typ. Max. 単位 備考

ハイレベル出力電圧

VOH

(VDD_1V8)

0.8xOVDD

-

OVDD

V

IOH = 1.6/3.2/6.4/9.6mA

VOH

(VDD_3V3)

0.8xOVDD

-

OVDD

V

IOH = 2/4/8/12mA

ローレベル出力電圧

VOL

(VDD_1V8)

0

-

0.2xOVDD

V

IOL = 1.6/3.2/6.4/9.6mA

VOL

(VDD_3V3)

0

-

0.2xOVDD

V

IOL = 2/4/8/12mA

ハイレベル入力電圧

VIH

0.7×OVDD

-

OVDD+0.3

V

-

ローレベル入力電圧

VIL

-0.3

-

0.3×OVDD

V

-

Pull-up抵抗(VDD_1V8)

-

12

22

49

-

Pull-down抵抗(VDD_1V8)

-

13

23

48

-

Pull-up抵抗(VDD_3V3)

-

18

37

72

-

Pull-down抵抗(VDD_3V3)

-

24

43

87

-


表3.13 拡張入出力ピンの電気的仕様(OVDD=VEXT_3V3)

項目 記号 Min. Typ. Max. 単位 備考

ハイレベル出力電流

IOH

-

-

0.7

mA

-

ローレベル出力電流

IOL

-

-

1

mA

-

ハイレベル入力電圧

VIH

0.7×OVDD

-

OVDD+0.3

V

-

ローレベル入力電圧

VIL

-0.3

-

0.3×OVDD

V

-


3.4.8.5. 電源回路の構成

Armadillo-X2の電源回路の構成は図3.31「電源回路の構成」のとおりです。

images/block-power.svg

図3.31 電源回路の構成


入力電圧(VIN)を電源ICで各電圧に変換し、内部回路および各インターフェースに供給しています。 各インターフェースやスイッチング・レギュレータの最大出力電流値を超えないように、 外部機器の接続、供給電源の設計を行なってください。

外部インターフェースへの電源はGPIOによりオンオフ制御できるようになっており、 不要な場合はオフすることで、省電力化が可能です。

3.4.8.6. 電源シーケンス

電源シーケンスは図3.32「電源シーケンス」のとおりです。

images/power-sequence.svg

図3.32 電源シーケンス


  • 電源オン時

    Armadillo-X2に電源(VIN)を投入すると、VDD_5V、NVCC_SNVS_1V8の順で電源が立ち上がり、 i.MX 8M PlusからパワーマネジメントICにPMIC_ON_REQ信号が出力されます。 パワーマネジメントICはPMIC_ON_REQ信号のアサートを検知後、電源オンシーケンスを開始し、 VDD_SOC、VDD_ARM、VDDA_1V8、VDD_1V8、NVCC_DRAM_1V1、VDD_3V3、NVCC_SD2の順に電源を立ち上げます。 POR_B信号が解除されると、ソフトウェアにより、 VEXT_3V3を任意のタイミングで立ち上げることが可能です。

  • 電源オフ時

    poweroffコマンドにより、POR_B信号がアサートされると、 パワーマネジメントICは電源オフシーケンスを開始し、 電源オンシーケンスとは逆の順番で電源を立ち下げます。 Armadillo-X2の電源(VIN)を切断すると、VDD_5V、NVCC_1V8の順で電源が立ち下がります。

3.4.8.7. リセット回路の構成

Armadillo-X2のリセット回路の構成は図3.33「リセット回路の構成」のとおりです。

images/block-reset.svg

図3.33 リセット回路の構成


3.4.8.8. リセットシーケンス

リセットシーケンスは図3.34「リセットシーケンス」のとおりです。

images/reset-sequence.svg

図3.34 リセットシーケンス


Armadillo-X2のハードウェアリセットには、 I2Cによるリセット[6]、ウォッチドックタイマーによるリセットがあります。

パワーマネジメントICが、ハードウェアリセットを検知すると、 POR_B信号をアサートして電源オフシーケンスを開始し、 VIN、VDD_5V、NVCC_SNVS_1V8以外の電源を切断します。 電源オフシーケンスが終わった250ms後に電源オンシーケンスを開始し、電源が再投入されます。

3.4.8.9. 外部からの電源制御

  • リアルタイムクロックからの電源制御

    リアルタイムクロックの割り込み信号は、i.MX 8M PlusのONOFFピンに接続されています。

    images/block-onoff.svg

    図3.35 ONOFF回路の構成


    ONOFF信号を一定時間以上、Lowレベルとすることで、 i.MX 8M Plusのオン状態、オフ状態を切り替えることができます。 オン状態になると、PMIC_ON_REQ信号がアサートされ、 ソフトウェアからの制御で電源切断しているものを除いて、すべての電源が供給されます。 オフ状態になると、PMIC_ON_REQ信号がディアサートされ、 VIN、VDD_5V、NVCC_SNVS_1V8以外の電源が切断されます。 オン状態からオフ状態に切り替える場合は5秒以上、 オフ状態からオン状態に切り替える場合は500ミリ秒以上、Lowレベルを保持する必要があります。オン状態およびオフ状態は、NVCC_SNVS_1V8が供給されている限り、保持されます。

    表3.14 オン状態、オフ状態を切り替えする際のLowレベル保持時間

    状態 Lowレベル保持時間

    オン状態からオフ状態

    5秒以上

    オフ状態からオン状態

    500ミリ秒以上


    [警告]

    オフ状態にしてArmadillo-X2の電源(VIN)を切断した場合、 コンデンサに蓄えられた電荷が抜けるまではオフ状態であることが保持されます。 オフ状態を保持した状態で電源を投入したくない場合は、一定時間以上空けて電源を投入する必要があります。 開発セット付属のACアダプタの場合に必要な時間は以下のとおりです。

    • DCプラグ側で電源を切断した場合 : 約5秒
    • ACプラグ側で電源を切断した場合 : 約1分

3.4.9. 形状図

3.4.9.1. 基板形状図

images/x2-dimension.svg

図3.36 基板形状図


[警告]

基板改版や部品変更により、基板上の部品位置、高さは変更になることがあります。 ケースや拡張基板を設計する場合、ある程度の余裕をもった寸法での設計をお願いいたします。

[ティップ]

DXF形式の形状図を「アットマークテクノ Armadilloサイト」から「購入者向けの限定公開データ」としてダウンロード可能です。

3.4.10. オプション品

Armadillo-X2 のオプション品については、「オプション品」 を参照してください。

3.5. Device Treeをカスタマイズする

at-dtweb を利用して Device Tree をカスタマイズする方法を説明します。 at-dtweb では、 Web ブラウザ上のマウス操作でDevice Tree のファイルを生成することができます。 カスタマイズの対象は拡張インターフェース(CON11)です。

[注記]

Armadillo-X2 は Armadillo-IoT ゲートウェイ G4 と同じ DTB で動作します。 そのため、「Device Treeをカスタマイズする」「DT overlay によるカスタマイズ」 でも armadillo_iotg_g4- から始まる dtb を利用します。

この動作は、 RAM 上にロードされた DTB をブートローダーが修正することで実現されています。

3.5.1. Linux カーネルソースコードの取得

at-dtweb を使用するためには、予めLinux カーネルのソースコードを用意しておく必要があります。

[ティップ]

at-dtweb が必要とするのは Linux カーネルソースコード内の dts(Device Tree Source)ファイルと Makefile であり、Linux カーネルイメージのビルドをする必要はありません。 そのため、ここでは Linux カーネルのビルドは行いません。

Linux カーネルのビルド手順については、「Linux カーネルをビルドする」を参照してください。

Armadillo-X2 Linuxカーネル から 「Linuxカーネル」ファイル (linux-at-x2-[VERSION].tar) をダウンロードして、次のコマンドを実行します。

[ATDE ~]$ tar xf linux-at-x2-[VERSION].tar
[ATDE ~]$ tar xf linux-at-x2-[VERSION]/linux-[VERSION].tar.gz
[ATDE ~]$ cd linux-[VERSION]

次のコマンドを実行して、デフォルトコンフィギュレーションを適用しておきます。

[ATDE ~/linux-[VERSION]]$ make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- x2_defconfig

3.5.2. at-dtweb のインストール

ATDE9 に at-dtweb パッケージをインストールします。

[ATDE ~]$ sudo apt update
[ATDE ~]$ sudo apt install at-dtweb

インストール済みの場合は、以下のコマンドを実行し最新版への更新を行ってください。

[ATDE ~]$ sudo apt update
[ATDE ~]$ sudo apt upgrade

3.5.3. at-dtweb の起動

  1. at-dtweb の起動開始

    at-dtweb の起動を開始するには、デスクトップ左上のアプリケーションの「システムツール」から「at-dtweb」を選択してください。

    images/at-dtweb-activity.png

    図3.37 at-dtweb の起動開始


コマンドライン上からでも、at-dtweb コマンドで起動できます。

[ATDE ~]$ at-dtweb
  1. ボードの選択

    ボードを選択します。Armadillo-X2 を選択して、「OK」をクリックします。

    images/at-dtweb-board-select.png

    図3.38 ボード選択画面


  2. Linux カーネルディレクトリの選択

    Linux カーネルディレクトリを選択します。「Linux カーネルソースコードの取得」で準備した Linux カーネルディレクトリを選択して、「OK」をクリックします。

    images/at-dtweb-kernel-select.png

    図3.39 Linux カーネルディレクトリ選択画面


  3. at-dtweb の起動完了

    at-dtweb が起動し、次のように画面が表示されます。

    images/at-dtweb-main.png

    図3.40 at-dtweb 起動画面


3.5.4. Device Tree をカスタマイズ

3.5.4.1. 機能の選択

機能の選択は、ドラッグ&ドロップで行います。画面左上の「Available features」から有効にしたい機能をドラッグし、画面右側の「Armadillo-X2」の白色に変化したピンにドロップします。例として CON11 8/10 ピンを UART3(RXD/TXD) に設定します。

[ティップ]

何も機能が選択されていないピンには GPIO の機能が割り当てられます。

images/at-dtweb-enable-feature1.png

図3.41 UART3(RXD/TXD) のドラッグ


images/at-dtweb-enable-feature2.png

図3.42 CON11 8/10 ピンへのドロップ


3.5.4.2. 信号名の確認

画面右側の「Armadillo-X2」にドロップして設定したピンを左クリックすると信号名が表示されます。 どのピンがどの信号に対応しているのかを確認することができます。

例として UART3(RXD/TXD) の信号名を確認します。

images/at-dtweb-show-signal-name.png

図3.43 信号名の確認


[ティップ]

再度ピンを左クリックすると機能名の表示に戻ります。

3.5.4.3. プロパティの設定

いくつかの機能にプロパティを設定することができます。画面右側の「Armadillo-X2」に選択した機能を左クリックすると、画面左下の「Properties」からプロパティを選択することができます。

例としてCON11 19/27 ピンの I2C5(SCL/SDA) の clock_frequency プロパティを設定します。

images/at-dtweb-set-property.png

図3.44 プロパティの設定


設定したプロパティを確定させるには「Apply」をクリックします。

images/at-dtweb-apply-property.png

図3.45 プロパティの保存


3.5.4.4. 機能の削除

全ての機能を削除する場合は、画面右上の「Reset configuration」をクリックします。機能ごとに削除する場合は、画面右側の「Armadillo-X2」のピンを右クリックして「Remove」をクリックします。

images/at-dtweb-reset-configuration.png

図3.46 全ての機能の削除


images/at-dtweb-remove-configuration.png

図3.47 I2C5(SCL/SDA) の削除


3.5.4.5. Device Tree のファイルの生成

Device Tree のファイルを生成するには、画面右上の「Save」をクリックします。

images/at-dtweb-save-configuration.png

図3.48 DTS/DTB の生成


以下の画面ようなメッセージが表示されると、dtbo ファイルおよび desc ファイルの生成は完了です。

images/at-dtweb-save-complete-dtbo.png

図3.49 dtbo/desc の生成完了


ビルドが完了するとホームディレクトリ下の mkswu/at-dtweb-Armadillo-X2 ディレクトリに、DTB overlays ファイル(dtboファイル)と desc ファイルが生成されます。 Armadillo-X2 本体に書き込む場合は、mkswu コマンドで desc ファイルから SWU イメージを生成してアップデートしてください。

[ATDE ~]$ ls ~/mkswu/at-dtweb-Armadillo-X2
armadillo_iotg_g4-at-dtweb.dtbo  at-dtweb.desc.old   update_preserve_files.sh
at-dtweb.desc                    update_overlays.sh
[ATDE ~]$ cd ~/mkswu/at-dtweb-Armadillo-X2
[ATDE ~]$ mkswu at-dtweb.desc 1
Enter pass phrase for /home/atmark/mkswu/swupdate.key:
at-dtweb.swu を作成しました。

1

SWU イメージを生成します。

[注記]

Armadillo-X2 は Armadillo-IoT ゲートウェイ G4 と同じ DTB で動作します。 そのため、「Device Treeをカスタマイズする」「DT overlay によるカスタマイズ」 でも armadillo_iotg_g4- から始まる dtb を利用します。

この動作は、 RAM 上にロードされた DTB をブートローダーが修正することで実現されています。

SWU イメージを使ったアップデートの詳細は 「アップデート機能について」 を参照してください。

3.5.5. DT overlay によるカスタマイズ

Device Treeは「DT overlay」(dtbo) を使用することでも変更できます。

DT overlay を使用することで、通常の dts の更新が自動的に入りつづける状態で dts の変更でしかできない設定を行うことができます。

/boot/overlays.txtfdt_overlays を dtbo 名で設定することで、 u-bootが起動時にその DT overlay を通常の dtb と結合して起動します。

複数の DT overlay を使う場合は以下の例のようにスペースで別けたファイル名を記載することができます。

[armadillo ~]# vi /boot/overlays.txt 1
fdt_overlays=armadillo_iotg_g4-nousb.dtbo armadillo_iotg_g4-sw1-wakeup.dtbo

[armadillo ~]# persist_file -vp /boot/overlays.txt 2
'/boot/overlays.txt' -> '/mnt/boot/overlays.txt'
Added "/boot/overlays.txt" to /etc/swupdate_preserve_files

[armadillo ~]# reboot 3
: (省略)
Applying fdt overlay: armadillo_iotg_g4-nousb.dtbo 4
Applying fdt overlay: armadillo_iotg_g4-sw1-wakeup.dtbo
: (省略)

[armadillo ~]# cat /sys/firmware/devicetree/base/regulator-usb1-vbus/status; echo
broken 5
[armadillo ~]# cat /sys/devices/platform/gpio-keys/power/wakeup 6
enabled

図3.50 /boot/overlays.txt の変更例


1

/boot/overlays.txt ファイルに「armadillo_iotg_g4-sw1-wakeup.dtbo」を追加します。 ファイルが存在しない場合は新規に作成してください。 このファイルの詳細については 「DT overlay によるカスタマイズ」 を参照してください。

2

/boot/overlays.txt を保存し、アップデートの場合でも保存します。

3

overlay の実行のために再起動します。

4

シリアルコンソールの場合に、u-bootによるメッセージを確認できます。

5

Linux からも「nousb」overlay の確認ができます。USB の regulator を無効にしたため、 USB を使えないようになりました。

6

sw1-wakeupも有効になっていることを確認できます。

3.5.5.1. 提供している DT overlay

以下の DT overlay を用意しています:

  • armadillo_iotg_g4-nousb.dtbo: USB の電源を切ります。
  • armadillo_iotg_g4-sw1-wakeup.dtbo: SW1 の起床要因を有効にします。
  • armadillo_iotg_g4-con10-arducam.dtbo: arducam カメラを MIPI CSI-2 で接続する場合にご使用ください。
  • armadillo_iotg_g4-con10-imx219.dtbo: Raspberry Pi 向けの imx219 カメラを MIPI CSI-2 で接続する場合にご使用ください。
  • armadillo_iotg_g4-con10-ox01f10.dtbo: OMNIVISION の OX01F10 カメラを MIPI CSI-2 で接続する場合にご使用ください。
  • armadillo_iotg_g4-lte-ext-board.dtbo: LTE モデルで自動的に使用します。

3.5.5.2. カスタマイズした DT overlay の作成

at-dtweb では対応できない変更を行いたい場合にカスタマイズした DT overlay を作成することでができます。

overlay を使用することで、今後のアップデートで overlay される側の dts に変更があっても自動的に適用され続けます。

  1. 「Linux カーネルをビルドする」 を参照して、カーネルのソースコードを取得します。
  2. ソースディレクトリの arch/arm64/boot/dts/freescale/armadillo_iotg_g4-customize.dts を編集します。
  3. make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- dtbs で DT overlay をビルドします。
  4. arch/arm64/boot/dts/freescale/armadillo_iotg_g4-customize.dtbo ファイルを Armadillo の /boot に配置し、/boot/overlays.txt に記載します。
[PC ~]$ cd linux-[VERSION] 1
[PC ~/linux-[VERSION]]$ vim \
    arch/arm64/boot/dts/freescale/armadillo_iotg_g4-customize.dts 2
/dts-v1/;
/plugin/;

#include <dt-bindings/gpio/gpio.h>
#include <dt-bindings/clock/imx8mp-clock.h>
#include <dt-bindings/input/input.h>

#include "imx8mp-pinfunc.h"

&pwm2 {
        pinctrl-names = "default";
        pinctrl-0 = <&pinctrl_pwm2>;
        status = "okay";
};

&iomuxc {
        pinctrl_pwm2: pwm2grp {
                fsl,pins = <
                        MX8MP_IOMUXC_SPDIF_RX__PWM2_OUT  0x186
                >;
        };
};
[PC ~/linux-[VERSION]]$ make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- dtbs 3
: (省略)
  DTC     arch/arm64/boot/dts/freescale/armadillo_iotg_g4-customize.dtbo
: (省略)
[PC ~/linux-[VERSION]]$ scp \
    arch/arm64/boot/dts/freescale/armadillo_iotg_g4-customize.dtbo \
    armadillo:/boot 4
armadillo_iotg_g4-customize.dtbo          100%  551   207.5KB/s   00:00
[armadillo ~]# cd /boot
[armadillo /boot]# vi /boot/overlays.txt 5
fdt_overlays=armadillo_iotg_g4-customize.dtbo
[armadillo /boot]# persist_file -vp overlays.txt \
                                    armadillo_iotg_g4-customize.dtbo 6
'/boot/overlays.txt' -> '/mnt/boot/overlays.txt'
'/boot/armadillo_iotg_g4-customize.dtbo' -> '/mnt/boot/armadillo_iotg_g4-customize.dtbo'
Added "/boot/armadillo_iotg_g4-customize.dtbo" to /etc/swupdate_preserve_files
[armadillo /boot]# reboot 7
: (省略)
Applying fdt overlay: armadillo_iotg_g4-customize.dtbo

図3.51 DT overlay を作成する例


1

取得したカーネルのソースディレクトリに入ります。

2

dts ファイルを編集します。この例では pwm2 を SPDIF_RX (CON9.28) ピンを有効にします。

3

DT overlay をビルドします。

4

ビルドされたファイルを Armadillo にコピーします。この例では scp を使いましたが、USBドライブでのコピーや SWUpdate でも可能です。

5

overlays.txt にこの DT overlay をロードするように記載します。

6

ファイルを永続化します。DT overlay は swupdate_preserve_files のデフォルトには記載されていないため、SWUpdate で更新する場合は必ず swupdate_preserve_files も更新してください。

7

再起動して、u-boot の出力で DT overlay がロードされてることを確認します。

3.6. インターフェースの使用方法とデバイスの接続方法

Armadillo を用いた開発に入る前に、開発するシステムに接続する必要のある周辺デバイスをこのタイミングで接続しておきます。

図3.52「Armadillo-X2のインターフェース」にArmadillo-X2の各インターフェースの位置を、表3.15「Armadillo-X2 インターフェース一覧」に各インターフェースの概要を示します。

images/x2-interface-details.svg

図3.52 Armadillo-X2のインターフェース


表3.15 Armadillo-X2 インターフェース一覧

部品番号 インターフェース名 型番 メーカー

CON1

SDインターフェース

DM3BT-DSF-PEJS

HIROSE ELECTRIC

CON3

LANインターフェース

56F-1304DYDZ2NL

YUAN DEAN SCIENTIFIC

CON4

USBインターフェース1

GSB3111311HR

Amphenol ICC

CON6

USBコンソールインターフェース

UB-MC5BR3-SD204-4S-1-TB NMP

J.S.T.Mfg.

CON8

HDMIインターフェース

DC3RX19JA2R1700

Japan Aviation Electronics Industry

CON10

MIPI-CSIインターフェース

1-1734248-5

TE Connectivity

CON11

拡張インターフェース1

61303421121

Wurth Elektronik

CON13

RTCバックアップインターフェース

BH-44C-5

Adam Tech

CON14

電源入力インターフェース1

PJ-102AH

CUI

CON15

電源入力インターフェース2

S02B-PASK-2(LF)(SN)

J.S.T.Mfg.

CON16

3.3V電源出力インターフェース

61300211121

Wurth Elektronik

CON17

USBインターフェース2

SS-52100-001

Bel Fuse Inc.

JP1

起動デバイス設定ジャンパ

61300211121

Wurth Elektronik

SW1

ユーザースイッチ

SKHHLUA010

ALPS ELECTRIC

LED3

ユーザーLED

L-710A8CB/1GD

Kingbright Electronic

LED4

電源LED

SML-D12M8WT86

ROHM


[警告]

表3.15「Armadillo-X2 インターフェース一覧」には部品の実装、未実装を問わず、搭載可能な代表型番を記載しています。 お手元の製品に搭載されている実際の部品情報につきましては、 「アットマークテクノ Armadilloサイト」 からダウンロードできる納入仕様書および変更履歴表をご確認ください。

以下では、各デバイスの接続方法、仕様及び使用方法について紹介していきます。

3.6.1. SDカードを使用する

以下の説明では、共通の操作が可能な場合に、 microSD/microSDHC/microSDXC カードを microSD カードと表記します。

3.6.1.1. ハードウェア仕様

Armadillo-X2のSDホストは、i.MX 8M PlusのuSDHC(Ultra Secured Digital Host Controller)を利用しています。

Armadillo-X2では、SDインターフェース(CON1)がuSDHC2を利用しています。

機能
  • カードタイプ: microSD/microSDHC/microSDXC/microSDIO
  • バス幅: 1bit or 4bit
  • スピードモード: Default Speed(26MHz), High Speed(52MHz), UHS-I (50MHz)
  • カードディテクトサポート
[ティップ]

スピードモードがUHS-Iモードで動作した場合、 VCCI ClassB規格準拠のため、SDカードの対応スピードがDDR50(最大クロック50MHz)に制限されます。

インターフェース仕様

CON1はUHS-Iに対応したSDインターフェースです。 信号線はi.MX 8M PlusのSDホストコントローラ(uSDHC2)に接続されています。

表3.16 CON1 信号配列

ピン番号 ピン名 I/O 説明

1

SD_DAT2

In/Out

SDデータバス(bit2)、i.MX 8M PlusのSD2_DATA2ピンに接続

2

SD_DAT3

In/Out

SDデータバス(bit3)、i.MX 8M PlusのSD2_DATA3ピンに接続

3

SD_CMD

In/Out

SDコマンド/レスポンス、i.MX 8M PlusのSD2_CMDピンに接続

4

VDD_SD

Power

電源出力(VDD_SD)

5

SD_CLK

Out

SDクロック、i.MX 8M PlusのSD2_CLKピンに接続

6

GND

Power

電源(GND)

7

SD_DAT0

In/Out

SDデータバス(bit0)、i.MX 8M PlusのSD2_DATA0ピンに接続

8

SD_DAT1

In/Out

SDデータバス(bit1)、i.MX 8M PlusのSD2_DATA1ピンに接続

-

SD_CD

In

SDカード検出、i.MX 8M PlusのSD2_CD_Bピンに接続

(Low: カード挿入、High: カード未挿入)


[警告]

microSDカードを挿入すると、スロット内部の端子が飛び出します。 引っかける等で破損する可能性がございますので、取り扱いにはご注意ください。

images/con1-microsd-pin-warning.png

図3.53 CON1 microSDスロット 取り扱い上の注意事項


3.6.1.2. 使用方法

ここでは、 sd_example という名称の alpine ベースのコンテナを作成し、その中で microSD カードを使用します。 必要なコンテナイメージは予め podman pull している前提で説明します。

CON1 に microSD カードを挿入してください。

/etc/atmark/containers/sd_example.conf というファイルを以下の内容で作成します。

set_image docker.io/alpine
add_hotplugs mmc 1
add_args --cap-add=SYS_ADMIN 2
set_command sleep infinity

1

add_hotplugsmmc を指定することで、 コンテナ内でmicroSD カードをホットプラグで認識します

2

コンテナ内で microSD カードをマウントするための権限を与えます

コンテナを起動し、コンテナの中に入ります。

[armadillo]# podman_start sd_example
Starting 'sd_example'
1d93ecff872276834e3c117861f610a9c6716c06eb95623fd56aa6681ae021d4

[armadillo]# podman exec -it sd_example sh
[container]#

コンテナ内で microSD カードは、 /dev/mmcblk1 として認識されますので /mnt にマウントします。

[container]# mount /dev/mmcblk1p1 /mnt

ストレージの使用方法については、「ストレージの操作」もあわせて参照してください。

3.6.2. Ethernet を使用する

3.6.2.1. ハードウェア仕様

Armadillo-X2のEthernet(LAN)は、i.MX 8M PlusのENET(Ethernet MAC)を利用しています。

Armadillo-X2では、LANインターフェース1(CON3)がENETを利用しています。

[警告]

LANインターフェース2(CON2)は10Mbps(10BASE-T)に非対応です。10Mbpsで通信を行う場合は、LANインターフェース1(CON3)をご利用ください。

機能
  • 通信速度: 1000Mbps(1000BASE-T), 100Mbps(100BASE-TX), 10Mbps(10BASE-T)
  • 通信モード: Full-Duplex(全二重), Half-Duplex(半二重) [7]
  • Auto Negotiationサポート
  • キャリア検知サポート
  • リンク検出サポート
インターフェース仕様(CON3)

CON3は10BASE-T/100BASE-TX/1000BASE-Tに対応したLANインターフェースです。 カテゴリ5e以上のイーサネットケーブルを接続することができます。 AUTO-MDIX機能を搭載しており、ストレートケーブルまたはクロスケーブルを自動認識して送受信端子を切り替えます。

信号線はEthenet PHY(88E1512-A0-NNP2I000 Marvel)を経由して i.MX 8M PlusのEthernet MAC(ENET)に接続されています。

表3.17 CON3 信号配列 (10BASE-T/100BASE-TX)

ピン番号 ピン名 I/O 説明

1

LAN1_TX+

In/Out

送信データ(+)

2

LAN1_TX-

In/Out

送信データ(-)

3

LAN1_RX+

In/Out

受信データ(+)

4

-

-

-

5

-

-

-

6

LAN1_RX-

In/Out

受信データ(-)

7

-

-

-

8

-

-

-


表3.18 CON3 信号配列 (1000BASE-T)

ピン番号 ピン名 I/O 説明

1

LAN1_TRD0+

In/Out

送受信データ0(+)

2

LAN1_TRD0-

In/Out

送受信データ0(-)

3

LAN1_TRD1+

In/Out

送受信データ1(+)

4

LAN1_TRD2+

In/Out

送受信データ2(+)

5

LAN1_TRD2-

In/Out

送受信データ2(-)

6

LAN1_TRD1-

In/Out

送受信データ1(-)

7

LAN1_TRD3+

In/Out

送受信データ3(+)

8

LAN1_TRD3-

In/Out

送受信データ3(-)


表3.19 CON3 LAN LEDの動作

名称 状態 説明

LANリンクアクティビティLED

消灯

リンクが確立されていない

点灯(黄)

リンクが確立されている

点滅(黄)

リンクが確立されており、データを送受信している

LANスピードLED

消灯

10Mbpsで接続されている、またはリンクが確立されていない

点灯(緑)

100Mbpsで接続されている

点灯(橙)

1000Mbpsで接続されている


images/con3-lan-led.svg

図3.54 CON3 LAN LED配置


3.6.2.2. ソフトウェア仕様

ネットワークデバイス
  • eth0 (LANインターフェース1)

3.6.2.3. 使用方法

ネットワークの設定方法については「ネットワーク設定」を参照してください。

3.6.3. USB デバイスを使用する

3.6.3.1. ハードウェア仕様

  • USB ホスト

    Armadillo-X2のUSBホストは、i.MX 8M PlusのUSB(Universal Serial Bus Controller)およびUSB_PHY(Universal Serial Bus PHY)を利用しています。

    Armadillo-X2では、USBインターフェース(CON4)がUSB1を利用しています。

    機能
    • USB specification rev 3.0準拠
    • xHCI(eXtensible Host Controller Interface)互換
    • 転送レート: Super-speed(5 Gbps), high-speed(480 Mbps), full-speed(12 Mbps), low-speed(1.5 Mbps)
  • USB ハブ

    Armadillo-X2には、Microchip製USB2422が搭載されています。 USB2422は、「CON11(拡張インターフェース)」および CON17 に接続されています。

    機能
    • USB specification rev 2.0準拠
    • 転送レート: high-speed(480 Mbps), full-speed(12 Mbps), low-speed(1.5 Mbps)
    インターフェース仕様(CON4)

    CON4はUSB 3.0に対応したUSBインターフェースです。 信号線はi.MX 8M PlusのUSBコントローラ(USB1)に接続されています。

    USBデバイスに供給される電源(USB1_VBUS)は、i.MX 8M PlusのGPIO1_IO09ピンで制御しており、 Highレベル出力で電源が供給され、Lowレベル出力で電源が切断されます。

    • データ転送モード

      • Super Speed(5Gbps)
      • High Speed(480Mbps)
      • Full Speed(12Mbps)
      • Low Speed(1.5Mbps)

    表3.20 CON4 信号配列

    ピン番号 ピン名 I/O 説明

    1

    USB1_VBUS

    Power

    電源出力(USB1_VBUS)

    2

    USB1_D-

    In/Out

    USB 2.0 データ(-)、i.MX 8M PlusのUSB1_D_Nピンに接続

    3

    USB1_D+

    In/Out

    USB 2.0 データ(+)、i.MX 8M PlusのUSB1_D_Pピンに接続

    4

    GND

    Power

    電源(GND)

    5

    USB1_SSRX-

    In

    USB 3.0 受信データ(-)、i.MX 8M PlusのUSB1_RX_Nピンに接続

    6

    USB1_SSRX+

    In

    USB 3.0 受信データ(+)、i.MX 8M PlusのUSB1_RX_Pピンに接続

    7

    GND

    Power

    電源(GND)

    8

    USB1_SSTX-

    Out

    USB 3.0 送信データ(-)、i.MX 8M PlusのUSB1_TX_Nピンに接続

    9

    USB1_SSTX+

    Out

    USB 3.0 送信データ(+)、i.MX 8M PlusのUSB1_TX_Pピンに接続


    インターフェース仕様(CON17)

    CON17はUSB 2.0に対応したUSBインターフェースです。 信号線はUSB HUB経由でi.MX 8M PlusのUSBコントローラ(USB2)に接続されています。

    USBデバイスに供給される電源(USB2_VBUS)は、i.MX 8M PlusのGPIO4_IO01ピンで制御しており、 Highレベル出力で電源が供給され、Lowレベル出力で電源が切断されます。

    • データ転送モード

      • High Speed(480Mbps)
      • Full Speed(12Mbps)
      • Low Speed(1.5Mbps)

    表3.21 CON4 信号配列

    ピン番号 ピン名 I/O 説明

    1

    USB2_VBUS

    Power

    電源出力(USB1_VBUS)

    2

    USBDM_DN1

    In/Out

    USB 2.0 データ(-)、USB HUB経由でi.MX 8M PlusのUSB2に接続

    3

    USBDP_DN1

    In/Out

    USB 2.0 データ(+)、USB HUB経由でi.MX 8M PlusのUSB2に接続

    4

    GND

    Power

    電源(GND)


3.6.3.2. ソフトウェア仕様

デバイスファイル
  • メモリデバイスの場合は、デバイスを認識した順番で/dev/sdN (Nは’a'からの連番)となります。
  • I/Oデバイスの場合は、ファンクションに応じたデバイスファイルとなります。

3.6.3.3. 使用方法

コンテナ内で動作するアプリケーションから USB 接続のデバイスを扱うための方法について示します。

  • USB シリアルデバイスを扱う

    USB シリアルデバイスをコンテナ内から扱う場合には、Podman のイメージからコンテナを作成する際に add_hotplugsttyUSB を設定する必要があります。この設定により、コンテナ起動後に USB シリアルデバイスを 接続した場合でも正しく認識されます。 以下は、alpine イメージからコンテナを作成する例です。

    [armadillo ~]# vi /etc/atmark/containers/usb_example.conf
    set_image docker.io/alpine
    set_command sleep infinity
    add_hotplugs ttyUSB
    [armadillo ~]# podman_start usb_example
    Starting 'usb_example'
    34cb0e60d6274ac1df87aed58a461bcf56d0c117c4d377af130605ea399e0950

    図3.55 USB シリアルデバイスを扱うためのコンテナ作成例


    コンテナ内に入り、setserial コマンドを使って現在の設定を確認することができます。

    [armadillo ~]# podman exec -it usb_example sh
    [container ~]# setserial -a /dev/serial/by-id/usb-067b_2303-if00-port0
    /dev/serial/by-id/usb-067b_2303-if00-port0, Line 4, UART: 16654, Port: 0x0000, IRQ: 0
            Baud_base: 460800, close_delay: 0, divisor: 0
            closing_wait: infinite
            Flags: spd_normal

    図3.56 setserial コマンドによるUSBシリアルデバイス設定の確認例


    コンテナ内からのデバイスの指定には /dev/ttyUSBN を使用することもできますが、 デバイスを接続するタイミングによっては N の値が変わる可能性があります。 このため上記の例のように /dev/serial/by-id/ 下にあるファイルを指定することで 確実に目的のデバイスを使用することができます。

  • USB カメラを扱う

    USB カメラをコンテナ内から扱う場合には、Podman のイメージからコンテナを作成する際に add_hotplugsvideo4linux を設定する必要があります。この設定により、コンテナ起動後に USB カメラを 接続した場合でも正しく認識されます。 以下は、alpine イメージからコンテナを作成する例です。

    [armadillo ~]# vi /etc/atmark/containers/usbcam_example.conf
    set_image docker.io/alpine
    set_command sleep infinity
    add_hotplugs video4linux
    [armadillo ~]# podman_start usbcam_example
    Starting 'usbcam_example'
    ffe06090b45826cc0b1c7710e9e850ba9521d36b70de4288d0dfe1fe91a35632
    [armadillo ~]# podman exec -it usbcam_example sh
    [container ~]# ls /dev/v4l/by-id/usb-046d_HD_Pro_Webcam_C920_78DA8CAF-video-index0
    /dev/v4l/by-id/usb-046d_HD_Pro_Webcam_C920_78DA8CAF-video-index0

    図3.57 USB カメラを扱うためのコンテナ作成例


    GStreamer などのマルチメディアフレームワークと組み合わせることで、USB カメラからの映像のキャプチャが可能となります。

    コンテナ内からのデバイスの指定には /dev/videoN を使用することもできますが、 デバイスを接続するタイミングによっては N の値が変わる可能性があります。 このため上記の例のように /dev/v4l/by-id/ 下にあるファイルを指定することで 確実に目的のデバイスを使用することができます。

  • USB メモリを扱う

    ここでは、USB メモリを扱う方法について 2 つの例を示します。

    • ホスト OS 側でマウントした USB メモリをコンテナから扱う

      あらかじめホスト OS 側でマウントしてある USB メモリをコンテナから扱う場合には、Podman のイメージから コンテナを作成する際にホスト OS 側で USB メモリをマウントしてるディレクトリを渡す必要があります。

      [armadillo ~]# mount -t vfat /dev/sda1 /mnt
      [armadillo ~]# echo test >> /mnt/sample.txt
      [armadillo ~]# ls /mnt
      sample.txt

      図3.58 USB メモリをホスト OS 側でマウントする例


      上記の例では、USB メモリを /mnt にマウントしました。以下は、 /mnt を渡して alpine イメージからコンテナを作成する例です。

      [armadillo ~]# vi /etc/atmark/containers/usbmem_example.conf
      set_image docker.io/alpine
      set_command sleep infinity
      add_volumes /mnt
      [armadillo ~]# podman_start usbmem_example
      Starting 'usbmem_example'
      ef77d4bfd5b04f3b8b5ddcb5bfac321304fa64219a4b88c3130e45e5a14e1b3e

      図3.59 ホスト OS 側でマウント済みの USB メモリを扱うためのコンテナ作成例


      ホスト OS 側の /mnt ディレクトリをコンテナ内の /mnt にマウントしています。 これにより、コンテナ内からも /mnt ディレクトリを通して USB メモリを扱うことができます。

      [armadillo ~]# podman exec -it usbmem_example sh
      [container ~]# ls /mnt
      sample.txt
      [container ~]# cat /mnt/sample.txt
      test

      図3.60 USB メモリに保存されているデータの確認例


    • USB メモリをコンテナ内からマウントする

      USB メモリをコンテナ内からマウントして扱う場合には、Podman のイメージからコンテナを作成する際に add_hotplugssd を設定する必要があります。この設定により、コンテナ起動後に USB メモリを 接続した場合でも正しく認識されます。加えて、コンテナ内からマウントするためには適切な権限も設定する必要があります。 以下は、 alpine イメージからコンテナを作成する例です。権限として SYS_ADMIN を渡しています。

      [armadillo ~]# vi /etc/atmark/containers/usbmem_example.conf
      set_image docker.io/alpine
      set_command sleep infinity
      add_args --cap-add=SYS_ADMIN
      add_hotplugs sd
      [armadillo ~]# podman_start usbmem_example
      Starting 'usbmem_example'
      387a2256530e9b35b5361ca681a99fba8f46d78b6a6cb8ecd60096246b9198a8

      図3.61 USB メモリをマウントするためのコンテナ作成例


      コンテナ内に入り、mount コマンドで USB メモリを /mnt にマウントし、保存されているデータを確認することができます。

      [armadillo ~]# podman exec -it usbmem_example sh
      [container ~]# mount /dev/disk/by-label/[MYUSBMEMORY] /mnt 1
      [container ~]# ls /mnt
      sample.txt
      [container ~]# cat /mnt/sample.txt
      test

      図3.62 コンテナ内から USB メモリをマウントする例


      1

      [MYUSBMEMORY] の部分は USB メモリに設定しているラベルに置き換えてください。

    コンテナ内からマウントするデバイスの指定には /dev/sdN を使用することもできますが、 他にもストレージデバイスを接続している場合などには N の値が変わることがあります。 このため、USBメモリにラベルを設定している場合は、上記の例のように /dev/disk/by-label/ 下にある ラベルと同名のファイルを指定することで確実に目的のデバイスを使用することができます。

3.6.4. UART を使用する

3.6.4.1. ハードウェア仕様

Armadillo-X2のUARTは、i.MX 8M PlusのUART(Universal Asynchronous Receiver/Transmitter)を利用しています。

Armadillo-X2では、USBシリアル変換IC(CP2102N/Silicon Labs)経由でUART2に接続されています。

フォーマット
  • データビット長: 7 or 8ビット
  • ストップビット長: 1 or 2ビット
  • パリティ: 偶数 or 奇数 or なし
  • フロー制御: CTS/RTS or XON/XOFF or なし
  • 最大ボーレート:4Mbps
[警告]

USBコンソールインターフェース(CON6)は4Mbpsで利用することができません。USBシリアル変換IC(CP2102N/Silicon Labs)の最大ボーレートが3Mbpsである為です。

拡張インターフェース(CON11)でシリアル(UART)を最大2ポート拡張することが可能です。 信号線はi.MX 8M PlusのUART(UART3、UART4)に接続されています。

  • 信号レベル: VDD_1V8

    インターフェース仕様

    CON6はUSBコンソール用インターフェースです。

    信号線はUSBシリアル変換IC(CP2102N/Silicon Labs)経由でi.MX 8M PlusのUARTコントローラ(UART2)に 接続されています。

    表3.22 CON6 信号配列

    ピン番号 ピン名 I/O 説明

    1

    VBUS_CNSL

    Power

    電源入力(VBUS_CNSL)

    2

    CNSL_USB_D-

    In/Out

    コンソール用USBのマイナス側信号、USBシリアル変換ICに接続

    3

    CNSL_USB_D+

    In/Out

    コンソール用USBのプラス側信号、USBシリアル変換ICに接続

    4

    CNSL_USB_ID

    -

    未接続

    5

    GND

    Power

    電源(GND)


3.6.4.2. ソフトウェア仕様

デバイスファイル
シリアルインターフェース デバイスファイル

UART1

/dev/ttymxc0

UART2

/dev/ttymxc1

3.6.4.3. 使用方法

コンテナ内で動作するアプリケーションから RS-232C や RS-485 などのシリアル通信を行うためには、 Podman のイメージからコンテナを作成する際にホスト OS 側のデバイスファイル /dev/ttymxcN を渡す必要があります。 以下は、/dev/ttymxc0 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/serial_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/ttymxc0
[armadillo ~]# podman_start serial_example
Starting 'serial_example'
3999f09d51253371cacffd68967c90fdd5250770888a82f59d7810b54fcc873e

図3.63 シリアルインターフェースを扱うためのコンテナ作成例


コンテナ内に入り、setserial コマンドを使って現在の設定を確認することができます。

[armadillo ~]# podman exec -it serial_example sh
[container ~]# setserial -a /dev/ttymxc0
/dev/ttymxc0, Line 0, UART: undefined, Port: 0x0000, IRQ: 29
        Baud_base: 5000000, close_delay: 50, divisor: 0
        closing_wait: 3000
        Flags: spd_normal

図3.64 setserial コマンドによるシリアルインターフェイス設定の確認例


3.6.5. HDMI を使用する

3.6.5.1. ハードウェア仕様

Armadillo-X2のHDMIは、i.MX 8M PlusのHDMI TX Controller、HDMI TX PHY、HDMI TX BLK_CTRL、HTX_PVI(HDMI TX Parallel Video Interface)およびLCDIF(LCD Interface)を利用しています。LCDIFは、LCDIF3を利用します。

Armadillo-X2は、HDMI対応ディスプレイへの画像出力及び、音声出力をサポートしています。 Linuxでは、それぞれDRM(Direct Rendering Manager)デバイス [8]、ALSA(Advanced Linux Sound Architecture)デバイスとして利用することができます。

機能(画像出力)
  • 最大解像度: 4096x2160ピクセル
  • 最大ドットクロック: 297MHz
  • カラーフォーマット: RGB888(24bit)
  • 走査方式: プログレッシブ
[警告]

上記を満していても、画像出力できない場合があります。次のVIC [9] は非対応である為、画像出力できません。

  • DAR(Display Aspect Ratio)が64 : 27または256 : 135のVIC
機能(音声出力)
  • サンプリング周波数: 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
  • チャンネル数: 2
  • フォーマット: Signed 24/32 bit, Little-endian
インターフェース仕様

CON8はHDMI出力インターフェースです。

信号線はi.MX 8M PlusのHDMI TXコントローラに接続されています。

表3.23 CON8 信号配列

ピン番号 ピン名 I/O 説明

1

HDMI_HPD

In

ホットプラグ検出、HEAC(-)、i.MX 8M PlusのEARC_N_HPDピン、HDMI_HPDピンに接続

2

HDMI_Utility

In/Out

Utility、HEAC(+)、i.MX 8M PlusのEARC_P_UTILピンに接続

3

HDMI_TX2+

Out

TMDSデータ2(+)、i.MX 8M PlusのHDMI_TX2_Pピンに接続

4

HDMI_TX2_Shield

-

TMDSデータ2シールド

5

HDMI_TX2-

Out

TMDSデータ2(-)、i.MX 8M PlusのHDMI_TX2_Nピンに接続

6

HDMI_TX1+

Out

TMDSデータ1(+)、i.MX 8M PlusのHDMI_TX1_Pピンに接続

7

HDMI_TX1_Shield

-

TMDSデータ1シールド

8

HDMI_TX1-

Out

TMDSデータ1(-)、i.MX 8M PlusのHDMI_TX1_Nピンに接続

9

HDMI_TX0+

Out

TMDSデータ0(+)、i.MX 8M PlusのHDMI_TX0_Pピンに接続

10

HDMI_TX0_Shield

-

TMDSデータ0シールド

11

HDMI_TX0-

Out

TMDSデータ0(-)、i.MX 8M PlusのHDMI_TX0_Nピンに接続

12

HDMI_TXC+

Out

TMDSクロック(+)、i.MX 8M PlusのHDMI_TXC_Pピンに接続

13

HDMI_TXC_Shield

-

TMDSクロックシールド

14

HDMI_TXC-

Out

TMDSクロック(-)、i.MX 8M PlusのHDMI_TXC_Nピンに接続

15

HDMI_CEC

In/Out

CEC信号、i.MX 8M PlusのHDMI_CECピンに接続

16

HDMI_GND

Power

電源(GND)

17

HDMI_SCL

In/Out

DDCクロック、i.MX 8M PlusのHDMI_DDC_SCLピンに接続

18

HDMI_SDA

In/Out

DDCデータ、i.MX 8M PlusのHDMI_DDC_SDAピンに接続

19

5V_HDMI

Power

電源出力(5V_HDMI)


3.6.5.2. ソフトウェア仕様

デバイスファイル
  • /dev/dri/card1 (DRM)
  • /dev/fb0 (フレームバッファ)
  • hw:0 (ALSA)
sysfs DRMクラスディレクトリ
  • /sys/class/drm/card1-HDMI-A-1
[ティップ]

以下のコマンドを実行することで映像出力の信号を停止することができます。

[armadillo ~]# echo 1 > /sys/class/graphics/fb0/blank

映像出力を行いたい場合は以下のコマンドを実行します。

[armadillo ~]# echo 0 > /sys/class/graphics/fb0/blank

3.6.5.3. 使用方法

使用方法については「画面表示を行う」を参照してください。

特別な理由が無い限りは Wayland で画面表示を行うことを推奨しています。

3.6.6. 音声出力を行う

Armadillo-X2 に接続したスピーカーなどの音声出力デバイスへコンテナ内から音声を出力するためには、 Podman のイメージからコンテナを作成する際にホスト OS 側のデバイスファイル /dev/snd を渡す必要があります。 以下は、/dev/snd を渡して debian イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/snd_example.conf
set_image localhost/at-debian-image
set_command sleep infinity
add_devices /dev/snd
[armadillo ~]# podman_start snd_example
Starting 'snd_example'
b921856b504e9f0a3de2532485d7bd9adb1ff63c2e10bfdaccd1153fd36a3c1d

図3.65 音声出力を行うためのコンテナ作成例


コンテナ内に入り、alsa-utils などのソフトウェアで音声出力を行えます。

[armadillo ~]# podman exec -it snd_example /bin/bash
[container ~]# apt update && apt upgrade
[container ~]# apt install alsa-utils 1
[container ~]# /etc/init.d/alsa-utils start 2
[container ~]# aplay -D hw:N,M [ファイル名] 3

図3.66 alsa-utils による音声出力を行う例


1

alsa-utils をインストールします。

2

alsa-utils を起動します。

3

指定したファイル名の音声ファイルを再生します。

aplay の引数にある、M は音声を出力したい CARD 番号、N はデバイス番号を表しています。 CARD 番号とデバイス番号は、aplay コマンドに -l オプションを与えることで確認できます。

3.6.7. MIPI CSI-2 カメラを使用する

3.6.7.1. 動作確認済み MIPI CSI-2 カメラデバイス

表3.24「動作確認済み MIPI CSI-2 カメラデバイス一覧」に、アットマークテクノで動作確認済みの MIPI CSI-2 カメラデバイスの一覧を示します。

表3.24 動作確認済み MIPI CSI-2 カメラデバイス一覧


3.6.7.2. ハードウェア仕様

Armadillo-X2のMIPI CSI-2は、i.MX 8M PlusのMIPI_CSI(MIPI CSI Host Controller)を利用しています。

Armadillo-X2では、MIPI-CSI インターフェース(CON10)がMIPI_CSI1を利用しています。

Linuxでは、カメラ [10] からの画像入力をV4L2(Video4Linux2)デバイスとして利用することができます。

機能
  • MIPI D-PHY specification V1.2準拠
  • MIPI CSI2 Specification V1.3準拠(C-PHY featureを除く)
  • レーン数: 2(データ), 1(クロック)
  • 最大ピクセルクロック: 400MHz
  • データレート: 80Mbps - 1.5Gbps(1レーンあたり)
  • カラーフォーマット(YUV): YUV420 8/10bit, YUV420 8bit Legacy, YUV420 8/10bit CSPS, YUV422 8/10bit
  • カラーフォーマット(RGB): RGB565, RGB666, RGB888
  • カラーフォーマット(RAW): RAW6, RAW7, RAW8, RAW10, RAW12, RAW14
インターフェース仕様

CON10はカメラ接続用の1チャンネル(2レーン)のMIPI-CSIインターフェースです。

信号線はi.MX 8M PlusのMIPI Camera Serial Interface(MIPI CSI1)に接続されています。

表3.25 CON10 搭載コネクタとフレキシブルフラットケーブル例

名称 型番 メーカー 備考

搭載コネクタ

1-1734248-5

TE Connectivity

許容電流 1A(端子1本あたり)


images/mipi-ffc.svg

図3.67 CON10 接続可能なフレキシブルフラットケーブルの形状


表3.26 CON10 信号配列

ピン番号 ピン名 I/O 説明 電圧グループ

1

GND

Power

電源(GND)

-

2

CSI1_DN_0

In

MIPIデータ0(-)、i.MX 8M PlusのMIPI_CSI1_D0_Nピンに接続、 17ピンと共通

-

3

CSI1_DP_0

In

MIPIデータ0(+)、i.MX 8M PlusのMIPI_CSI1_D0_Pピンに接続、 18ピンと共通

-

4

GND

Power

電源(GND)

-

5

CSI1_DN_1

In

MIPIデータ1(-)、i.MX 8M PlusのMIPI_CSI1_D1_Nピンに接続、 20ピンと共通

-

6

CSI1_DP_1

In

MIPIデータ1(+)、i.MX 8M PlusのMIPI_CSI1_D1_Pピンに接続、 21ピンと共通

-

7

GND

Power

電源(GND)

-

8

CSI1_CK_N

In

MIPIクロック(-)、i.MX 8M PlusのMIPI_CSI1_CLK_Nピンに接続、 23ピンと共通

-

9

CSI1_CK_P

In

MIPIクロック(+)、i.MX 8M PlusのMIPI_CSI1_CLK_Pピンに接続、 24ピンと共通

-

10

GND

Power

電源(GND)

-

11

CSI1_GPIO0_3V3

In/Out

拡張入出力、レベル変換ICを経由してi.MX 8M PlusのNAND_DATA00ピンに接続、 26ピンと共通

VEXT_3V3

12

CSI1_GPIO1_3V3

In/Out

拡張入出力、レベル変換ICを経由してi.MX 8M PlusのNAND_DATA01ピンに接続、 27ピンと共通

VEXT_3V3

13

I2C2_SCL_3V3

Out

I2Cクロック、レベル変換ICを経由してi.MX 8M PlusのI2C2_SCLピンに接続、基板上で4.7kプルアップ(VEXT_3V3)、 28ピンと共通

VEXT_3V3

14

I2C2_SDA_3V3

In/Out

I2Cデータ、レベル変換ICを経由してi.MX 8M PlusのI2C2_SDAピンに接続、基板上で4.7kプルアップ(VEXT_3V3)、 29ピンと共通

VEXT_3V3

15

VEXT_3V3

Power

電源出力(VEXT_3V3)

-

16

GND

Power

電源(GND)

-

17

CSI1_DN_0

In

MIPIデータ0(-)、i.MX 8M PlusのMIPI_CSI1_D0_Nピンに接続、 2ピンと共通

-

18

CSI1_DP_0

In

MIPIデータ0(+)、i.MX 8M PlusのMIPI_CSI1_D0_Pピンに接続、 3ピンと共通

-

19

GND

Power

電源(GND)

-

20

CSI1_DN_1

In

MIPIデータ1(-)、i.MX 8M PlusのMIPI_CSI1_D1_Nピンに接続、 5ピンと共通

-

21

CSI1_DP_1

In

MIPIデータ1(+)、i.MX 8M PlusのMIPI_CSI1_D1_Pピンに接続、 6ピンと共通

-

22

GND

Power

電源(GND)

-

23

CSI1_CK_N

In

MIPIクロック(-)、i.MX 8M PlusのMIPI_CSI1_CLK_Nピンに接続、 8ピンと共通

-

24

CSI1_CK_P

In

MIPIクロック(+)、i.MX 8M PlusのMIPI_CSI1_CLK_Pピンに接続、 9ピンと共通

-

25

GND

Power

電源(GND)

-

26

CSI1_GPIO0_3V3

In/Out

拡張入出力、レベル変換ICを経由してi.MX 8M PlusのNAND_DATA00ピンに接続、基板上で4.7kプルアップ(VEXT_3V3)、 11ピンと共通

VEXT_3V3

27

CSI1_GPIO1_3V3

In/Out

拡張入出力、レベル変換ICを経由してi.MX 8M PlusのNAND_DATA01ピンに接続、基板上で4.7kプルアップ(VEXT_3V3)、 12ピンと共通

VEXT_3V3

28

I2C2_SCL_3V3

Out

I2Cクロック、レベル変換ICを経由してi.MX 8M PlusのI2C2_SCLピンに接続、基板上で4.7kプルアップ(VEXT_3V3)、 13ピンと共通

VEXT_3V3

29

I2C2_SDA_3V3

In/Out

I2Cデータ、レベル変換ICを経由してi.MX 8M PlusのI2C2_SDAピンに接続、基板上で4.7kプルアップ(VEXT_3V3)、 14ピンと共通

VEXT_3V3

30

VEXT_3V3

Power

電源(VEXT_3V3)

-


3.6.7.3. ソフトウェア仕様

デバイスファイル
  • /dev/video2 [11]

3.6.7.4. 使用方法

MIPI CSI-2 カメラを使用する場合、 Device Tree の変更が必要です。

Armadillo-X2 では標準で以下の MIPI CSI-2 カメラの DT overlay を提供しています。

DT overlay の使用方法については「DT overlay によるカスタマイズ」を参照してください。

表3.27 MIPI CSI-2 カメラ用の DT overlay

DT overlay ファイル 対応デバイス例 説明

armadillo_iotg_g4-con10-arducam.dtbo

Arducam 2MP*2 Stereo Camera

arducam カメラを MIPI CSI-2 で接続する場合にご使用ください。

armadillo_iotg_g4-con10-imx219.dtbo

-

Raspberry Pi 向けの imx219 カメラを MIPI CSI-2 で接続する場合にご使用ください。

armadillo_iotg_g4-con10-ox01f10.dtbo

KBCR-S08MM

OMNIVISION の OX01F10 カメラを MIPI CSI-2 で接続する場合にご使用ください。


3.6.8. GPIO を制御する

3.6.8.1. ハードウェア仕様

GPIOは、i.MX 8M PlusのGPIO(General Purpose Input/Output)を利用しています。

拡張インターフェース(CON11)で GPIO を最大 21 ボート拡張することが可能です。 拡張インターフェースの仕様については「CON11(拡張インターフェース)」を参照してください。

  • 信号レベル : VDD_1V8

3.6.8.2. ソフトウェア仕様

デバイスファイル
デバイスファイル GPIO番号

/dev/gpiochip0

0〜31(GPIO1_IO00〜GPIO1_IO31)

/dev/gpiochip1

32〜63(GPIO2_IO00〜GPIO2_IO31)

/dev/gpiochip2

64〜95(GPIO3_IO00〜GPIO3_IO31)

/dev/gpiochip3

96〜127(GPIO4_IO00〜GPIO4_IO31)

/dev/gpiochip4

128〜159(GPIO5_IO00〜GPIO5_IO31)

sysfs GPIOクラスディレクトリ
  • /sys/class/gpio/
[ティップ]

sysfs GPIOクラスは旧バージョンのLinuxカーネルとの互換性維持の為に残っています。新しくアプリケーションを開発する際の利用はおすすめしません。

新しくアプリケーションを開発する場合は、libgpiodパッケージに含まれるアプリケーションまたはLinux カーネルのソースコードに含まれているサンプル(tools/gpio/)を参考にしてください。

3.6.8.3. 使用方法

コンテナ内で動作するアプリケーションから GPIO を扱うためには、Podman のイメージからコンテナを作成する際にホスト OS 側の デバイスファイル /dev/gpiochipN を渡す必要があります。以下は、/dev/gpiochip2 を渡して alpine イメージからコンテナを作成する例です。 /dev/gpiochipN を渡すと、GPION+1 を操作することができます。

[armadillo ~]# vi /etc/atmark/containers/gpio_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/gpiochip2
[armadillo ~]# podman_start gpio_example
Starting 'gpio_example'
956a0fecc48d5ea1210069910f7bb48b9e90b2dadb12895064d9776dae0360b5

図3.68 GPIO を扱うためのコンテナ作成例


コンテナ内に入ってコマンドで GPIO を操作する例を以下に示します。この例では GPIO3_IO21 を操作しています。

[armadillo ~]# podman exec -it gpio_example sh
[container ~]# apk upgrade
[container ~]# apk add libgpiod
[container ~]# gpioget gpiochip2 21 1
0 2
[container ~]# gpioset gpiochip2 21=1 3

図3.69 コンテナ内からコマンドで GPIO を操作する例


1

GPIO 番号 21 の値を取得します。

2

取得した値を表示します。

3

GPIO 番号 21 に 1(High) を設定します。

他にも、gpiodetect コマンドで認識している gpiochip をリスト表示できます。 以下の例では、コンテナを作成する際に渡した /dev/gpiochip2 が認識されていることが確認できます。

[container ~]# gpiodetect
gpiochip2 [30220000.gpio] (32 lines)

図3.70 gpiodetect コマンドの実行


gpioinfo コマンドでは、指定した gpiochip の詳細な情報を表示することができます。

[container ~]# gpioinfo gpiochip2
gpiochip2 - 32 lines:
        line   0:      unnamed          "?"  output  active-high [used]
        line   1:      unnamed       unused   input  active-High
        line   2:      unnamed       unused   input  active-high
        line   3:      unnamed       unused   input  active-high
        line   4:      unnamed       unused   input  active-high
        line   5:      unnamed       unused   input  active-high
        line   6:      unnamed       unused   input  active-high
        line   7:      unnamed       unused   input  active-high
        line   8:      unnamed       unused   input  active-high
        line   9:      unnamed       unused   input  active-high
        line  10:      unnamed       unused   input  active-high
        line  11:      unnamed       unused   input  active-high
        line  12:      unnamed       unused   input  active-high
        line  13:      unnamed       unused   input  active-high
        line  14:      unnamed       unused   input  active-high
        line  15:      unnamed       unused   input  active-high
        line  16:      unnamed       unused   input  active-high
        line  17:      unnamed       unused   input  active-high
        line  18:      unnamed       unused   input  active-high
        line  19:      unnamed       unused   input  active-high
        line  20:      unnamed       unused   input  active-high
        line  21:      unnamed       unused   input  active-high
        line  22:      unnamed       unused   input  active-high
        line  23:      unnamed       unused   input  active-high
        line  24:      unnamed       unused   input  active-high
        line  25:      unnamed       unused   input  active-high
        line  26:      unnamed       unused   input  active-high
        line  27:      unnamed       unused   input  active-high
        line  28:      unnamed       unused   input  active-high
        line  29:      unnamed       unused   input  active-high
        line  30:      unnamed       unused   input  active-high
        line  31:      unnamed       unused   input  active-high

図3.71 gpioinfo コマンドの実行


C 言語プログラムから操作する場合は、GPIO 操作ライブラリである libgpiod を使用することができます。

3.6.9. I2C デバイスを使用する

3.6.9.1. ハードウェア仕様

I2C インターフェースは、i.MX 8M PlusのI2C(I2C Controller)を利用しています。また、i2c-gpioを利用することで、I2C バスを追加することができます。

主に拡張インターフェース(CON11)で I2C を最大3ポート拡張することが可能です。 拡張インターフェースの仕様については「CON11(拡張インターフェース)」を参照してください。 信号線はi.MX 8M PlusのI2Cコントローラ(I2C4、I2C5、I2C6)に接続されています。

  • 最大データ転送レート: 384kbps
  • 信号レベル: VDD_1V8

Armadillo-X2で利用しているI2Cバスと、接続されるI2Cデバイスを次に示します。

表3.28 I2C デバイス

I2C バス

I2C デバイス

アドレス

デバイス名

0(I2C1)

0x25

PCA9450(PMIC)

1(I2C2)

0x2c

USB2422(USBハブ)

0x32

RV-8803-C7(RTC)

2(I2C3)

0x48

SE050(セキュアエレメント)

3(I2C4)

接続デバイス無し


3.6.9.2. ソフトウェア仕様

Armadillo-X2の標準状態では、CONFIG_I2C_CHARDEVが有効となっているためユーザードライバでI2Cデバイスを制御することができます。ユーザードライバを利用する場合は、Linux カーネルでI2Cデバイスに対応するデバイスドライバを無効にする必要があります。

機能
  • 最大クロック: 384kHz
デバイスファイル
  • /dev/i2c-0 (I2C1)
  • /dev/i2c-1 (I2C2)
  • /dev/i2c-2 (I2C3)
  • /dev/i2c-3 (I2C4)
[ティップ]

/dev/i2c-6 は、HDMI DDCです。

3.6.9.3. 使用方法

コンテナ内で動作するアプリケーションから I2C を扱うためには、Podman のイメージからコンテナを作成する際にホスト OS 側の デバイスファイル /dev/i2c-N を渡す必要があります。以下は、/dev/i2c-1 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/i2c_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/i2c-1
[armadillo ~]# podman_start i2c_example
Starting 'i2c_example'
efa1eb129c1f036a709755f0d53b21a0f2a39307ecae32b24aac98c0b6567bf0

図3.72 I2C を扱うためのコンテナ作成例


コンテナ内に入り、i2c-tools に含まれる i2cdetect コマンドを使ってスレーブアドレスを確認することができます。

[armadillo ~]# podman exec -it i2c_example sh
[container ~]# apk upgrade
[container ~]# apk add i2c-tools
[container ~]# i2cdetect -y 1
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:                         -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- UU -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- UU -- -- --
50: UU -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- 68 -- -- -- -- -- -- --
70: -- -- 72 -- -- -- -- --

図3.73 i2cdetect コマンドによる確認例


3.6.10. SPI デバイスを使用する

3.6.10.1. ハードウェア仕様

拡張インターフェース(CON11)で SPI を最大 2 ボート拡張することが可能です。 拡張インターフェースの仕様については「CON11(拡張インターフェース)」を参照してください。

  • 最大クロック周波数: 66MHz(リード)/23MHz(ライト)
  • 信号レベル : VDD_1V8

3.6.10.2. 使用方法

コンテナ内で動作するアプリケーションから SPI を扱うためには、Podman のイメージからコンテナを作成する際にホスト OS 側の デバイスファイル /dev/spidevN.N を渡す必要があります。以下は、/dev/spidev1.0 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/spi_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/spidev1.0
[armadillo ~]# podman_start spi_example
Starting 'spi_example'
45302bc9f95eef0e25c5d98acf198d96fc5bec1f83e791018cbe4221cc1f4523

図3.74 SPI を扱うためのコンテナ作成例


コンテナ内に入り、spi-tools に含まれる spi-config コマンドを使って現在の設定を確認することができます。

[armadillo ~]# podman exec -it spi_example sh
[container ~]# apk upgrade
[container ~]# apk add spi-tools
[container ~]# spi-config --device=/dev/spidev1.0 -q
/dev/spidev1.0: mode=0, lsb=0, bits=8, speed=500000, spiready=0

図3.75 spi-config コマンドによる確認例


3.6.11. CAN デバイスを使用する

3.6.11.1. ハードウェア仕様

拡張インターフェース(CON11)で CAN を最大2ポート拡張することが可能です。 拡張インターフェースの仕様については「CON11(拡張インターフェース)」を参照してください。 信号線はi.MX 8M PlusのFLEXCAN(FLEXCAN1、FLEXCAN2)に接続されています。

  • CAN FD、CAN 2.0Bプロトコル対応
  • 信号レベル: VDD_1V8

3.6.11.2. 使用方法

コンテナ内で動作するアプリケーションから CAN 通信を行うためには、 Podman のイメージからコンテナを作成する際に、コンテナを実行するネットワークとして host を、 権限として NET_ADMIN を指定する必要があります。 以下は、ネットワークとして host を、権限として NET_ADMIN を指定して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/can_example.conf
set_image dockage.io/alpine
set_command sleep infinity
set_network host
add_args --cap-add=NET_ADMIN
[armadillo ~]# podman_start can_example
Starting 'can_example'
73e7dbce86e84eef337bbc5c580a747948b94b87015bb34143da341b8301c16a

図3.76 CAN を扱うためのコンテナ作成例


コンテナ内に入り、ip コマンドで CAN を有効にすることができます。 以下に、設定例を示します。

[armadillo ~]# podman exec -it can_example sh
[container ~]# apk upgrade
[container ~]# apk add iproute2 1
[container ~]# ip link set can0 type can bitrate 125000 2
[container ~]# ip link set can0 up 3
[container ~]# ip -s link show can0 4
4: can0: <NOARP,UP,LOWER_UP,ECHO> mtu 16 qdisc pfifo_fast state UP mode DEFAULT
group default qlen 10
    link/can
    RX: bytes  packets  errors  dropped missed  mcast
    0          0        0       0       0       0
    TX: bytes  packets  errors  dropped carrier collsns
    0          0        0       0       0       0

図3.77 CAN の設定例


1

CAN の設定のために必要な iproute2 をインストールします。すでにインストール済みの場合は不要です。

2

CAN の通信速度を 125000 kbps に設定します。

3

can0 インターフェースを起動します。

4

can0 インターフェースの現在の使用状況を表示します。

3.6.12. PWM を使用する

3.6.12.1. ハードウェア仕様

拡張インターフェース(CON11)で PWM を最大4ポート拡張することが可能です。 拡張インターフェースの仕様については「CON11(拡張インターフェース)」を参照してください。

  • 最大周波数: 66MHz
  • 信号レベル: VDD_1V8

3.6.12.2. 使用方法

コンテナ内で動作するアプリケーションから PWM を扱うためには、 Podman のイメージからコンテナを作成する際にホスト OS 側の /sys ディレクトリを渡す必要があります。デフォルト状態でもマウントされてますが、読み取り専用になって使えませんのでご注意ください。 以下は、 /sys を渡して alpine イメージからコンテナを作成する例です。ここで渡された /sys ディレクトリは コンテナ内の同じ /sys にマウントされます。

[armadillo ~]# vi /etc/atmark/containers/pwm_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_volumes /sys
[armadillo ~]# podman_start pwm_example
Starting 'pwm_example'
212127a8885e106e0ef7453545db3c473aef5438f000acf4b33a44d75dcd9e28

図3.78 PWM を扱うためのコンテナ作成例


コンテナ内に入り、/sys/class/pwm/pwmchipN ディレクトリ内の export ファイルに 0 を書き込むことで扱えるようになります。 以下に、/sys/class/pwm/pwmchip2 を扱う場合の動作設定例を示します。

[armadillo ~]# podman exec -it pwm_example sh
[container ~]# echo 0 > /sys/class/pwm/pwmchip2/export 1
[container ~]# echo 1000000000 > /sys/class/pwm/pwmchip2/pwm0/period  2
[container ~]# echo 500000000 > /sys/class/pwm/pwmchip2/pwm0/duty_cycle 3
[container ~]# echo 1 > /sys/class/pwm/pwmchip2/pwm0/enable 4

図3.79 PWM の動作設定例


1

pwmchip2 を export します。

2

周期を 1 秒にします。単位はナノ秒です。

3

PWM の ON 時間 を 0.5 秒にします。

4

PWM 出力を有効にします。

3.6.13. I2S(SAI) を使用する

3.6.13.1. ハードウェア仕様

I2Sを最大3ポート拡張することが可能です。 信号線はi.MX 8M Plusの同期式オーディオインターフェース(SAI3)に接続されています。

  • 信号レベル: VDD_1V8

3.6.13.2. 使用方法

Armadillo サイトの Howto にて I2S を使用する例を公開していますので、そちらを参照してください。

3.6.14. PDM マイクを使用する

3.6.14.1. ハードウェア仕様

LとRが対になったPDM MICを最大4ポート拡張することが可能です。 信号線はi.MX 8M PlusのPDMマイクロフォンインターフェース(MICFIL)に接続されています。

  • 信号レベル: VDD_1V8

3.6.14.2. 使用方法

Armadillo サイトの Howto にて PDM マイクを使用する例を公開していますので、そちらを参照してください。

3.6.15. RTC を使用する

3.6.15.1. ハードウェア仕様

Armadillo-X2のリアルタイムクロックは、Armadillo-X2に搭載されたMicro Crystal製RV-8803-C7および、i.MX 8M PlusのSNVS_HP Real Time Counterを利用しています。

機能
  • アラーム割り込みサポート
インターフェース仕様

CON13はリアルタイムクロックのバックアップ用インターフェースです。 長時間電源が切断されても時刻データを保持させたい場合にご使用ください。

CON13にはCR1220、BR1220等の電池を接続することができます。 リアルタイムクロックの時刻保持時の平均消費電流は、 データシート上、240nA(Typ.)です。

表3.29 CON13 信号配列

ピン番号 ピン名 I/O 説明

1

RTC_BAT

Power

リアルタイムクロックのバックアップ用電源入力(RTC_BAT)

2

GND

Power

電源(GND)


[ティップ]

温度補償タイプのリアルタイムクロックを実装しており、 平均月差は周囲温度-20℃~70℃で8秒(参考値)です。

リアルタイムクロックの時間精度は周囲温度に大きく影響を受けますので、使用温度での十分な特性の確認をお願いいたします。

[警告]

電池をホルダーへ装着する際は、異物の挟み込みや不完全な装着がないように、目視での異物確認や 装着状態の確認を行ってください。

3.6.15.2. ソフトウェア仕様

デバイスファイル
  • /dev/rtc ( /dev/rtc0 へのシンボリックリンク)
  • /dev/rtc0 (RV-8803-C7)
  • /dev/rtc1 (SNVS_HP Real Time Counter)
[ティップ]

RV-8803-C7が /dev/rtc0 、SNVS_HP Real Time Counterが /dev/rtc1 となるよう、Device Treeでエイリアスを設定しています。

[警告]

Linux カーネルのバージョン v5.10.86-r0 以降では、NTPサーバーとRTCを時刻同期した場合、rtc0 (RV-8803-C7)にのみ時刻が保存されます。

Linux カーネルのバージョン v5.10.52-r1 では、NTPサーバーとRTCを時刻同期した場合、rtc0 (RV-8803-C7)とrtc1 (SVNS) の両方に時刻が保存されていました。

[警告]

RV-8803-C7は、毎分 0 秒にしかアラーム割り込みを発生させることができません。 0 時 0 分 30 秒の時に、1 秒後にアラームが鳴るように設定しても、 実際にアラーム割り込みが発生するのは 0 時 1 分 0 秒となります。

アラーム割り込みは、デバイスファイル経由で利用することができます。

詳細な情報については、Linux カーネルのソースコードに含まれているドキュメント(Documentation/admin-guide/rtc.rst)やサンプルプログラム(tools/testing/selftests/rtc/rtctest.c)を参照してください。

3.6.15.3. 使用方法

コンテナ内から RTC を扱うためには、Podman のイメージからコンテナを作成する際にホスト OS 側の デバイスファイル /dev/rtcN を渡すと同時に、RTC への時刻の設定を行うための権限も渡す必要があります。 以下は、/dev/rtc0 を渡して alpine イメージからコンテナを作成する例です。権限として SYS_TIME も渡しています。

[armadillo ~]# vi /etc/atmark/containers/rtc_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_args --cap-add=SYS_TIME
add_devices /dev/rtc0
[armadillo ~]# podman_start rtc_example
Starting 'rtc_example'
025209e0d96f43c2911239a8397b7002c3eaab057e031d8abb765df5707d75bd

図3.80 RTC を扱うためのコンテナ作成例


コンテナ内に入り、hwclock コマンドで RTC の時刻表示と設定ができます。

[armadillo ~]# podman exec -it rtc_example sh
[container ~]# hwclock 1
Thu Feb 18 05:14:37 2021  0.000000 seconds
[container ~]# date --set "2021-04-01 09:00:00" 2
Thu Apr  1 09:00:00 UTC 2021
[container ~]# hwclock --systohc 3
[container ~]# hwclock 4
Thu Apr  1 09:00:28 2021  0.000000 seconds

図3.81 hwclock コマンドによるRTCの時刻表示と設定例


1

RTC に設定されている現在時刻を表示します。

2

システム時刻を 2021 年 4 月 1 日 9 時 0 分 0 秒に設定します。

3

システム時刻を RTC に反映させます。

4

RTC に設定されている時刻が変更されていることを確認します。

3.6.16. 電源を入力する

3.6.16.1. ハードウェア仕様

CON14、CON15は電源入力用のインターフェースです。

インターフェース仕様(CON14)

CON14にはDCジャックが実装されており、図3.82「ACアダプタの極性マーク」と同じ極性マークのあるACアダプタが使用できます。対応プラグは内径2.1mm、外形5.5mmのものとなります。

images/common-images/center-plus.svg

図3.82 ACアダプタの極性マーク


インターフェース仕様(CON15)

CON15には2mmピッチのライトアングルコネクタを実装しています。

表3.30 CON15 搭載コネクタと対向コネクタ例

名称 型番 メーカー 備考

搭載コネクタ

S02B-PASK-2(LF)(SN)

J.S.T.Mfg.

許容電流 3A(端子1本あたり)

対向コネクタ

PAP-02V-S

J.S.T.Mfg.

-

コンタクト

SPHD-001T-P0.5

J.S.T.Mfg.

適用電線AWG26~AWG22

SPHD-002T-P0.5

J.S.T.Mfg.

適用電線AWG28~AWG24


表3.31 CON15 信号配列

ピン番号 ピン名 I/O 説明

1

VIN

Power

電源入力(VIN)

2

GND

Power

電源(GND)


[警告]

CON11、CON14、CON15の電源ライン(VIN)は接続されており、同時に電源を供給することはできません。

[警告]

ACアダプタを使用する際は、ACアダプタのDCプラグをArmadillo-IoT ゲートウェイ G4に接続してからACプラグをコンセントに挿してください。

[警告]

電源を再投入する際は、コンデンサに蓄えられた電荷を抜くため、電源を切断後、一定時間以上待つ必要があります。 開発セット付属のACアダプタの場合に必要な時間は以下のとおりです。

  • DCプラグ側で電源を切断した場合 : 約5秒
  • ACプラグ側で電源を切断した場合 : 約1分

コンデンサに蓄えられた電荷が抜ける前に電源を再投入した場合、 電源シーケンスが守られず、起動しない等の動作不具合の原因となります。

3.6.17. 起動デバイスを変更する

3.6.17.1. ハードウェア仕様

機能

JP1は起動デバイス設定ジャンパです。 JP1の状態で、起動デバイスを設定することができます。

表3.32 ジャンパの状態と起動デバイス

JP1の状態 起動デバイス

オープン

eMMC

ショート

microSD(CON1)


インターフェース仕様

表3.33 JP1 信号配列

ピン番号 ピン名 I/O 説明

1

JP1

In

起動デバイス設定用信号、i.MX 8M PlusのBOOT_MODE0ピンに接続、基板上で100kΩプルダウン

2

JP1_PU

Out

基板上で4.7kΩプルアップ(VDD_1V8)


3.6.18. ユーザースイッチを使用する

3.6.18.1. ハードウェア仕様

Armadillo-X2に搭載されているユーザースイッチには、GPIOが接続されています。

インターフェース仕様

SW1は、ユーザー側で自由に利用できる押しボタンスイッチです。

表3.34 SW1 信号配列

部品番号 名称 説明

SW1

ユーザースイッチ

i.MX 8M PlusのGPIO1_IO13ピンに接続、基板上で10kΩプルアップ(VDD_1V8)

(Low: 押された状態、High: 押されていない状態)


3.6.18.2. ソフトウェア仕様

Linuxでは、ユーザー空間でイベント(Press/Release)を検出することができます。Linuxでは、GPIO接続用キーボードドライバ(gpio-keys)で制御することができます。

ユーザースイッチと信号には、次に示すキーコードが割り当てられています。

表3.35 キーコード

ユーザースイッチ キーコード イベントコード X11 キーコード

SW1

KEY_PROG1

148

XF86Launch1

EC25-J RI

KEY_PROG2

149

XF86Launch2

予約

KEY_PROG3

202

XF86Launch3

予約

KEY_PROG4

203

XF86Launch4

PWR_OFF

KEY_POWER

116

XF86PowerOff

REBOOT

KEY_RESET

408

なし


デバイスファイル
  • /dev/input/by-path/platform-gpio-keys-event [12]

3.6.18.3. 使用方法

Armadillo-X2 にはユーザースイッチが実装されています。これらのスイッチのプッシュ/リリースイベントを取得するためには、 Podman のイメージからコンテナを作成する際にホスト OS 側の /dev/input ディレクトリを渡す必要があります。 以下は、/dev/input を渡して alpine イメージからコンテナを作成する例です。ここで渡された /dev/input ディレクトリは コンテナ内の /dev/input にマウントされます。

[armadillo ~]# vi /etc/atmark/containers/sw_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/input
[armadillo ~]# podman_start sw_example
Starting 'sw_example'
c0cd8b801883266197a3c20552b0e8b6c7dd473bb0b24e05bf3ecdb581c822b9

図3.83 ユーザースイッチのイベントを取得するためのコンテナ作成例


コンテナ内に入り、evtest コマンドでイベントを確認できます。

[armadillo ~]# podman exec -it sw_example sh
[container ~]# apk upgrade
[container ~]# apk add evtest
[container ~]# evtest /dev/input/event1
Input driver version is 1.0.1
Input device ID: bus 0x19 vendor 0x1 product 0x1 version 0x100
Input device name: "gpio-keys"
Supported events:
  Event type 0 (EV_SYN)
  Event type 1 (EV_KEY)
    Event code 28 (KEY_ENTER)
Properties:
Testing ... (interrupt to exit)
Event: time 1612849227.554456, type 1 (EV_KEY), code 28 (KEY_ENTER), value 1  1
Event: time 1612849227.554456, -------------- SYN_REPORT ------------
Event: time 1612849229.894444, type 1 (EV_KEY), code 28 (KEY_ENTER), value 0  2
Event: time 1612849229.894444, -------------- SYN_REPORT ------------

図3.84 evtest コマンドによる確認例


1

SW1のボタン プッシュ イベントを検出したときの表示

2

SW1のボタン リリース イベントを検出したときの表示

ユーザースイッチ押下などに対して、細かく動作を指定できる buttond という機能があります。 詳細は「ボタンやキーを扱う」を参照してください。

3.6.19. LED を使用する

3.6.19.1. ハードウェア仕様

Armadillo-X2に搭載されているユーザーLEDには、GPIOが接続されています。

インターフェース仕様(LED3)

LED3は、ユーザー側で自由に利用できるLEDです。

表3.36 LED3の状態

部品番号 名称(色) 説明

LED3

ユーザー LED(緑)

トランジスタを経由してi.MX 8M PlusのGPIO1_IO14ピンに接続

(Low: 消灯、High: 点灯)


インターフェース仕様(LED4)

LED4は、Armadillo-IoT ゲートウェイ G4の電源確認用のLEDです。

表3.37 LED4の状態

部品番号 名称(色) 状態 説明

LED4

電源LED(緑)

点灯

VDD_3V3が供給されている

消灯

VDD_3V3が供給されていない


3.6.19.2. ソフトウェア仕様

Linuxでは、GPIO接続用LEDドライバ(leds-gpio)で制御することができます。

sysfs LEDクラスディレクトリ
  • /sys/class/leds/led1

3.6.19.3. 使用方法

Armadillo-X2 には LED が実装されています。これらの LED を扱うためには、 Podman のイメージからコンテナを作成する際にホスト OS 側の /sys ディレクトリを渡す必要があります。 LEDクラスディレクトリと LED の対応を次に示します。

表3.38 LED クラスディレクトリと LED の対応

LEDクラスディレクトリインターフェースデフォルトトリガ

/sys/class/leds/led1/

ユーザーLED緑

none


以下は、/sys を渡して alpine イメージからコンテナを作成する例です。ここで渡された /sys ディレクトリは コンテナ内の /sys にマウントされます。

[armadillo ~]# vi /etc/atmark/containers/led_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_volumes /sys
[armadillo ~]# podman_start led_example
Starting 'led_example'
c770f76d7714f4cceb1229be2240382bded236c2c51bb6b866bc0098c2cb987a

図3.85 LED を扱うためのコンテナ作成例


コンテナ内に入り、brightness ファイルに値を書き込むことで LED の点灯/消灯を行うことができます。 0 を書き込むと消灯、0 以外の値 (1〜255) を書き込むと点灯します。

[armadillo ~]# podman exec -it led_example sh
[container ~]# echo 0 > /sys/class/leds/led1/brightness
[container ~]# echo 1 > /sys/class/leds/led1/brightness

図3.86 LED の点灯/消灯の実行例


brightness ファイルを読み出すことで、現在の LED の状態を参照することも可能です。

[container ~]# cat /sys/class/leds/led1/brightness

図3.87 LED の状態を表示する


Linux では、LED をある特定のタイミングで光らせることができます。これを「トリガ」と呼びます。 LEDクラスディレクトリ以下の trigger ファイルへ値を書き込むことによってLEDの点灯/消灯にトリガを設定することができます。 trigger でサポートされている主な値は以下の通りです。

表3.39 LEDトリガの種類

設定 説明

none

トリガを設定しません

mmc1

microSD スロットのアクセスランプにします

mmc2

eMMC のアクセスランプにします

heartbeat

心拍のように点灯/消灯を行います

default-on

主に Linux カーネルから使用します。LED が点灯します


trigger ファイルを読み出すとサポートしているトリガと、現在有効のトリガが表示されます。 [] が付いているものが現在のトリガです。

[container ~]# cat /sys/class/leds/led1/trigger
[none] rc-feedback bluetooth-power rfkill-any rfkill-none kbd-scrolllock kbd-num
lock kbd-capslock kbd-kanalock kbd-shiftlock kbd-altgrlock kbd-ctrllock kbd-altl
ock kbd-shiftllock kbd-shiftrlock kbd-ctrlllock kbd-ctrlrlock rfkill0 rfkill1 di
sk-activity disk-read disk-write ide-disk heartbeat cpu cpu0 cpu1 cpu2 cpu3 mmc2
 default-on panic mmc1

図3.88 対応している LED トリガを表示


以下のコマンドを実行すると、心拍のように点灯/消灯を行います。

[container ~]# echo heartbeat > /sys/class/leds/led1/trigger

図3.89 LEDのトリガに heartbeat を指定する


3.6.20. Bluetooth を扱う

コンテナ内から Bluetooth を扱うには、コンテナ作成時にホストネットワークを使用するために、 NET_ADMIN の権限を渡す必要があります。 図3.90「Bluetooth を扱うコンテナの作成例」に、alpine イメージから Bluetooth を扱うコンテナを作成する例を示します。

[armadillo ~]# vi /etc/atmark/containers/bt_example.conf
set_image docker.io/alpine
set_command sleep infinity
set_network host
add_args --cap-add=NET_ADMIN
[armadillo ~]# podman_start bt_example
Starting 'bt_example'
45fe1eb6b25529f0c84cd4b97ca1aef8451785fc9a87a67d54873c1ed45b70a4

図3.90 Bluetooth を扱うコンテナの作成例


コンテナ内で必要なソフトウェアをインストールして、Bluetooth を起動します。

[armadillo ~]# podman exec -it bt_example sh
[container ~]# apk upgrade
[container ~]# apk add bluez
[container ~]# mkdir /run/dbus
[container ~]# dbus-daemon --system
[container ~]# /usr/lib/bluetooth/bluetoothd &

図3.91 Bluetooth を起動する実行例


これにより、bluetoothctl で Bluetooth 機器のスキャンやペアリングなどが行えるようになります。 以下に、bluetoothctl コマンドで周辺機器をスキャンしてペアリングを行う例を示します。

[container ~]# bluetoothctl
Agent registerd
[..CHG..] Controller XX:XX:XX:XX:XX:XX Pairable: yes
[bluetooth]# power on 1
Changing power on succeeded
[..CHG..] Controller XX:XX:XX:XX:XX:XX Powered: yes
[bluetooth]# scan on 2
Discovery started
[..CHG..] Controller XX:XX:XX:XX:XX:XX Discovering: yes
[..NEW..] Device AA:AA:AA:AA:AA:AA AA-AA-AA-AA-AA-AA
[..NEW..] Device BB:BB:BB:BB:BB:BB BB-BB-BB-BB-BB-BB
[..NEW..] Device CC:CC:CC:CC:CC:CC CC-CC-CC-CC-CC-CC
[..NEW..] Device DD:DD:DD:DD:DD:DD DD-DD-DD-DD-DD-DD
[..NEW..] Device EE:EE:EE:EE:EE:EE EE-EE-EE-EE-EE-EE
[bluetooth]# pair AA:AA:AA:AA:AA:AA 3
[bluetooth]# exit 4
[container ~]#

図3.92 bluetoothctl コマンドによるスキャンとペアリングの例


1

コントローラを起動します。

2

周辺機器をスキャンします。

3

ペアリングしたい機器の MAC アドレスを指定してペアリングします。

4

exit で bluetoothctl のプロンプトを終了します。

3.6.21. Wi-SUN デバイスを扱う

ここでは、Wi-SUN デバイスが UART で接続されている場合の例を示します。 この場合、コンテナ内で動作するアプリケーションから Wi-SUN デバイスで通信を行うためには、 Podman のイメージからコンテナを作成する際にホスト OS 側のデバイスファイル /dev/ttymxcN のうち、 Wi-SUN と対応するものを渡す必要があります。 以下は、/dev/ttymxc0 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/wisun_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/ttymxc0
[armadillo ~]# podman_start wisun_example
Starting 'wisun_example'
ef9a5a2f7eee4236cb28c1fbf5090a6f0db9d6dfe7f3a34573867e0833dd3122
[armadillo ~]# podman exec -it wisun_example sh
[container ~]# ls /dev/ttymxc0
/dev/ttymxc0

図3.93 Wi-SUN デバイスを扱うためのコンテナ作成例


コンテナ内から、/dev/ttymxc0 を使って Wi-SUN データの送受信ができるようになります。

3.6.22. EnOcean デバイスを扱う

ここでは、EnOcean デバイスが UART で接続されている場合の例を示します。 この場合、コンテナ内で動作するアプリケーションから EnOcean デバイスで通信を行うためには、 Podman のイメージからコンテナを作成する際にホスト OS 側のデバイスファイル /dev/ttymxcN のうち、 EnOcean と対応するものを渡す必要があります。 以下は、/dev/ttymxc0 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/enocean_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/ttymxc0
[armadillo ~]# podman_start enocean_example
Starting 'enocean_example'
a808b491a100f9078d8c72a7b36966d9182614f3657fe054fb8d7f87b0d4b31c
[armadillo ~]# podman exec -it enocean_example sh
[container ~]# ls /dev/ttymxc0
/dev/ttymxc0

図3.94 EnOcean デバイスを扱うためのコンテナ作成例


コンテナ内から、/dev/ttymxc0 を使って EnOcean データの送受信ができるようになります。

3.7. ソフトウェアの設計

Armadillo-X2 を用いた製品のソフトウェア設計は、一般的な組み込み開発と基本的には変わりません。 しかし、 Armadillo Base OS という独自OSを搭載しているため、ソフトウェアの設計には特有のポイントがいくつかあります。 本章では、それらの設計時に考慮すべき Armadillo Base OS 特有のポイントについて紹介していきます。

3.7.1. 開発者が開発するもの、開発しなくていいもの

Armadillo Base OS では、組み込み機器において必要になる様々な機能を標準で搭載しています。

図3.95「開発者が開発するもの、開発しなくていいもの」は、 Armadillo Base OS 搭載製品において、開発者が開発するものと開発しなくていいものをまとめた図です。

images/common-images/development-judge.png

図3.95 開発者が開発するもの、開発しなくていいもの


開発しなくていいものについては設計を考える必要はありません。 開発するものに絞って設計を進めることができます。

3.7.2. ユーザーアプリケーションの設計

Armadillo Base OSでは基本的にユーザーアプリケーションを Podman コンテナ上で実行します。 そのため、実行環境として Armadillo Base OS を意識する必要はありません。

Podmanは、同じくコンテナを扱えるソフトウェアである Docker と基本的に互換性があります。

VPU 及び NPU を使用する場合は、 アットマークテクノが提供する Debian GNU/Linux ベースのコンテナイメージ の使用を推奨しますが、それ以外は Docker Hub などから使い慣れたディストリビューションのコンテナイメージを取得して開発することができます。

3.7.3. ログの設計

ユーザーアプリケーションのログは、不具合発生時の原因究明の一助になるため必ず残しておくことを推奨します。

3.7.3.1. ログの保存場所

ユーザーアプリケーションが出力するログは、「電源を切っても保持されるディレクトリ(ユーザーデータディレクトリ)」にも記載があるとおり、 /var/app/volumes/ 以下に配置するのが良いです。

コンテナの中から /var/app/volumes/ ディレクトリにアクセスすることになります。 手順についての詳細は実際に開発を行う箇所にて紹介します。

3.7.3.2. 保存すべきログ

  • Ethernet、LTE、BT、WLANなどのネットワーク系のログ

    一般に不具合発生時によく疑われる箇所なので、最低でも接続・切断情報などのログを残しておくことをおすすめします。

  • ソフトウェアのバージョン

    /etc/sw-versions というファイルが Armadillo Base OS 上に存在します。 これは、 SWUpdate に管理されている各ソフトウェアのバージョンが記録されているファイルです。 このファイルの内容をログに含めておくことで、当時のバージョンを記録することができます。

  • A/B 面どちらであったか

    アップデート後になにか不具合があって、自動的にロールバックしてしまう場合があります。 後でログを確認する際に、当時 A/B 面どちらであったかで環境が大きく変わってしまい解析に時間がかかる場合があるので、どちらの面で動作していたかをログに残しておくことをおすすめします。

    図3.96「現在の面の確認方法」に示すコマンドを実行することで、現在 A/B どちらの面で起動しているかを確認できます。

    [armadillo ~]# abos-ctrl
    Currently booted on /dev/mmcblk2p1 1
    : (省略)

    図3.96 現在の面の確認方法


    1

    この実行結果から今の面は/dev/mmcblk2p1であることが分かります。

3.7.4. ウォッチドッグタイマー

Armadillo-X2のウォッチドッグタイマーは、i.MX 8M PlusのWDOG(Watchdog Timer)を利用しています。

ウォッチドッグタイマーは、U-Boot によって有効化されます。標準状態でタイムアウト時間は10秒に設定されます。Linux カーネルは、ウォッチドッグタイマードライバの初期化時にタイムアウト時間を60 秒に再設定します。

何らかの要因でウォッチドッグタイマーのキックができなくなりタイムアウトすると、システムリセットが発生します。

ウォッチドッグタイマーの設定変更は、ioctlシステムコール経由で行うことができます。詳細な情報については、Linux カーネルのソースコードに含まれているドキュメント(Documentation/watchdog/watchdog-api.rst)を参照してください。

[ティップ]

ウォッチドッグタイマーを停止することはできません。

3.8. ネットワーク設定

必要であれば、 Armadillo のネットワークの設定を行います。

3.8.1. ABOS Web とは

Armadillo Base OS(以降、 ABOS) には、 Armadillo と作業用 PC が同一 LAN 内に存在していれば Web ブラウザからネットワークの設定や、 SWU イメージのインストールなどを行うことが可能となる、 ABOS Web という機能があります。 この機能は、バージョン v3.17.4-at.7 以降の ABOS に標準で組み込まれています。

現在、ネットワークに関して ABOS Web で設定できるのは以下のものです。

  • WWAN設定
  • WLAN設定
  • 各接続設定(各ネットワークインターフェースの設定)
  • DHCPサーバー設定
  • NAT設定
  • VPN設定
[ティップ]

ABOS Webで設定できる項目はネットワーク関連以外にもありますが、それらについては「Web UI から Armadillo をセットアップする (ABOS Web)」で紹介します。

[注記]

バージョン v3.17.4-at.7 以前の ABOS から、v3.17.4-at.7 以降へアップデートした場合、 アップデートよって新しく avahi サービスが追加されますが、新しく追加されたサービスが 自動起動されることによる影響を防ぐため avahi は自動起動しない設定になっています。 ABOS Web にアクセスできるようにするためには、この avahi サービスを自動起動する必要があるため、 以下の手順で有効にしてください。

[armadillo ~]# rc-update add avahi-daemon
[armadillo ~]# rc-service avahi-daemon start
[armadillo ~]# persist_file /etc/runlevels/default/avahi-daemon

また、バージョン v3.17.4-at.7 以降の ABOS に、バージョン 4.13 以前の mkswu --init で作成した initial_setup.swu を インストールした場合、 ABOS Web にパスワードが設定されておらず、自動起動しません。 この場合は ABOS Web のパスワードを以下のように設定してください。

[armadillo ~]# passwd abos-web-admin
[armadillo ~]# persist_file /etc/shadow
[armadillo ~]# rc-service abos-web restart

LTE モジュールを搭載した Armadillo をお使いで、LTE モジュールによる WWAN 接続でインターネットにアクセスする場合に、Armadillo に LAN で接続した機器から Armadillo をルーターとして利用したい場合には、NAT設定機能が役に立つでしょう。 LTE モジュールによる WWAN 通信でクラウドサービスに接続し、WLAN や LAN で接続した機器から集めたデータをクラウドサービスに転送したり、それらの機器を、クラウドサービスから Armadillo 経由で遠隔制御するようなシステムを構成する場合にご利用ください。

以下では、 ABOS Web を利用した各種ネットワーク設定の方法について紹介します。

3.8.2. ABOS Web へのアクセス

Armadillo と PC を有線 LAN で接続し、Armadillo の電源を入れて PC で Web ブラウザを起動した後、Web ブラウザのアドレスバーに次の URL を入力してください: https://armadillo.local:58080

ABOS Web は、初期状態では同一サブネットのネットワークのみアクセス可能です。
サブネット外からのアクセスを許可したい場合は、 /etc/atmark/abos_web/init.conf を作成し、ABOS Web のサービスを再起動してください。

以下の例ではコンテナとループバックからのアクセスのみを許可します:

[armadillo ~]# vi /etc/atmark/abos_web/init.conf
command_args="--allowed-subnets '10.88.0.0/16 127.0.0.0/8 ::1/128'"
[armadillo ~]# persist_file -v /etc/atmark/abos_web/init.conf
'/mnt/etc/atmark/abos_web/init.conf' -> '/target/etc/atmark/abos_web/init.conf'
[armadillo ~]# rc-service abos-web restart
[注記]

ABOS Web が動作する Armadillo が、同じ LAN 上に複数あると、ABOS Web に接続する URL のホスト名部分(armadillo.local)は、2台めでは armadillo-2.local、3台めでは armadillo-3.local のように、違うものが自動的に割り当てられます。 どのホスト名が、どの Armadillo のものなのかを判別するのが難しいので、複数台の Armadillo で同時に ABOS Web を動かすときは、LAN に固定 IP アドレスを設定して、IP アドレスで指定できるようにするのがよいでしょう。

また、VSCode 上で ABOSDE(Armadillo Base OS Development Environment) から、 ABOS Web が動作している Armadillo の一覧を確認し、 指定した Armadillo の ABOS Web を Web ブラウザ で開くことが出来ます。 ただし、ATDE のネットワークを NAT に設定している場合は Armadillo がリストに表示されません。

図3.97「ABOSDE で ローカルネットワーク上の Armadillo をスキャンする」 の赤枠で囲われているボタンをクリックすることで、 ローカルネットワーク上で ABOS Web が実行されている Armadillo をスキャンすることができます。

images/abos-images/abos-web/abosde_monitor_welcome_page.png

図3.97 ABOSDE で ローカルネットワーク上の Armadillo をスキャンする


図3.98「ABOSDE を使用して ABOS Web を開く」 の赤枠で囲われているマークをクリックすることで、 ABOS Web を Web ブラウザで開くことができます。

images/abos-images/abos-web/abosde_monitor_abos_web.png

図3.98 ABOSDE を使用して ABOS Web を開く


図3.99「ABOSDE に表示されている Armadillo を更新する」 の赤枠で囲われているマークをクリックすることで、ABOSDE に表示されている Armadillo を更新することができます。

images/abos-images/abos-web/abosde_monitor_rescan.png

図3.99 ABOSDE に表示されている Armadillo を更新する


3.8.3. ABOS Web のパスワード登録

initial_setup.swu の作成」で ABOS Web のログイン用パスワードを設定していない場合、 ABOS Web 初回ログイン時に、 "初回ログイン"のパスワード登録画面が表示されますので、パスワードを設定してください。

images/abos-images/abos-web/new-password.png

図3.100 パスワード登録画面


"初回ログイン"のパスワード登録画面で、"パスワード" フィールドと "パスワード(確認)" フィールドに、登録したいパスワードを入力してから、"登録" ボタンをクリックしてください。 パスワード登録完了画面が表示されたら、パスワード登録の完了です。

images/abos-images/abos-web/new-password_success.png

図3.101 パスワード登録完了画面


パスワード登録完了画面にある "ログインページ" というリンクをクリックすると、ログイン画面が表示されますので、先ほど登録したパスワードを入力して "ログイン" ボタンをクリックしてください。

ABOS Web に対応した Armadillo が正常に起動していれば、Web ブラウザに ABOS Web のログイン画面が表示されます。

images/abos-images/abos-web/login.png

図3.102 ログイン画面


ログイン画面で ABOS Web のパスワードを入力して認証されれば、ABOS Web の設定画面に表示が変わり、設定操作を行うことができます。

images/abos-images/abos-web/top.png

図3.103 トップページ


3.8.4. ABOS Web の設定操作

ABOS Web で Armadillo の動作設定を行うには、ログイン後に表示されるトップページで、設定したい機能へのリンクをクリックしてください。 リンクをクリックすると、リンク先の設定画面が表示されますので、設定画面で、現在の設定内容の確認や設定変更を行ってください。 現在の設定内容を確認するには、"各接続設定"をクリックしてください。 各機能の設定ページへのリンクは、それぞれの設定ページでも、左端にサイドメニュー形式で表示されます。 以後、サイドメニュー形式で表示されたリンクをクリックすることを、「サイドメニューから xxx を選択する」と表記します。 ログイン後に表示されるトップページと、それぞれの設定ページには、左端のサイドメニューに加え、上端右側に、現在の接続状態が表示されます。 現在の接続状態は、WWAN、WLAN、LAN、のそれぞれについて表示されます。 WWAN と WLAN は、それらの通信モジュールが Armadillo に搭載されていなければ、表示されません。

3.8.5. ログアウト

ABOS Web で必要なセットアップを行なったら、サイドメニューから "ログアウト" を選択してログアウトしてください。 ログアウトすると、ログイン画面が再び表示されますので、ABOS Web をすぐに使わないのであれば、Web ブラウザを閉じてください。

3.8.6. WWAN設定

LTE をはじめとする WWAN 通信モジュールを搭載した Armadillo の、WWAN 設定を行います。 この設定画面では、WWAN 接続設定の登録と、WWAN 接続の状態(現在のアドレス情報)の表示、登録済み WWAN 接続設定の編集と削除を行うことができます。 設定項目のうち、"MCC/MNC" は、通常は空欄にしてください。 MCC/MNC 以外の項目を正しく設定しても WWAN 通信が動作しない場合、特に SIM カードがマルチキャリア SIM の場合は、ご契約の通信事業者に MCC/MNM を問い合わせ、通信事業者から提示された MCC/MNC の値を設定してください。 それぞれの入力フィールドに設定値を入力して "接続して保存" ボタンをクリックすると、WWAN 接続の設定を登録して、WWAN 接続動作を実行します。 WWAN 通信設定が行われ、ネットワーク接続が確立した状態では、割当たっている IP アドレスなどを "現在のWWAN接続情報" に表示します。 図3.104「WWAN設定画面」に、WWAN 設定を行った状態を示します。

images/abos-images/abos-web/wwan.png

図3.104 WWAN設定画面


3.8.7. WLAN 設定

無線 LAN モジュールを搭載した Armadillo の、WLAN(無線 LAN)設定を行います。 この設定画面では、WLAN クライアント(子機)としての設定または、WLAN アクセスポイントとしての設定を行うことができます。 クライアントとアクセスポイントのどちらか一方について、接続設定の登録と接続の状態の表示、登録済み設定の削除を行なえます。 クライアントとアクセスポイントのどちらに設定するかは、"動作モード選択"欄で指定します。

クライアント設定とアクセスポイント設定の、それぞれについて、以下に説明します。

3.8.7.1. WLAN 設定(クライアントとしての設定)

"動作モード選択"欄で"クライアントとして使用する"を選択すると、クライアント設定画面が表示されます。 もしアクセスポイントに設定済みの場合は、アクセスポイントの設定を削除してください。 そうしないと、動作モードをクライアントに切り替えることができません。 設定項目のうち、ネットワーク名(SSID) は、リストから選択してください。 WLAN アクセスポイントを Armadillo が何も検出できない場合は、このリストが空になります。 セキュリティ方式も、リストから選択してください。 DHCP と 固定 は、DHCP を選択すると DHCP サーバーから IP アドレスを取得します。 固定 を選択すると、固定 IP アドレス設定用の入力フィールドを表示します。 それぞれの入力フィールドに設定値を入力して "接続して保存" ボタンをクリックすると、WLAN クライアント設定を登録して、WLAN 接続動作を実行します。 WLAN 接続設定が行われ、WLAN 接続が確立した状態では、割当たっている IP アドレスなどを "現在のWLAN接続情報" に表示します。

ABOS-WEB上では複数のネットワーク設定を保存することが可能です。 設定項目のうちにネットワーク情報を入力した後、 "保存" ボタンをクリックすると、入力した内容の登録のみを行い、接続は行いません。 登録した設定の一覧は WLAN ページの中央にあるリストに表示されます。 このリストでは WLAN 設定の接続/編集/削除を行うことができます。 保存した設定に接続先を変更したい場合はリストから選択して、"接続" ボタンをクリックしてください。 保存した設定を編集したい場合はリストから選択して、"設定を編集" ボタンをクリックしてください。 保存した設定を削除したい場合はリストから選択して、"設定を削除" ボタンをクリックしてください。

図3.105「WLAN クライアント設定画面」に、WLAN クライアント設定を行った状態を示します。

images/abos-images/abos-web/wlan_sta.png

図3.105 WLAN クライアント設定画面


登録済み WLAN クライアント設定を削除して、WLAN アクセスポイントとの接続を切断するには、"設定を削除" ボタンをクリックしてください。

3.8.7.2. WLAN 設定(アクセスポイントとしての設定)

"動作モード選択"欄で"アクセスポイントとして使用する"を選択すると、アクセスポイント設定画面が表示されます。 もしクライアントに設定済みの場合は、クライアントの設定を削除してください。 そうしないと、動作モードをアクセスポイントに切り替えることができません。 設定項目のうち、ブリッジアドレス は、WLAN アクセスポイントに割り当てる IP アドレスを入力してください。 サブネットマスク は、アクセスポイントのサブネットのものを入力してください。 使用周波数は、5GHz と 2.4GHz のうち使用するものを選択してください。 両方の周波数を同時に使用することはできません。 使用チャンネルは、リストから選択してください。 SSID と パスワード に入力した値は、アクセスポイントに設定した Armadillo に WLAN 子機を接続する際に使用します。

それぞれの入力フィールドに設定値を入力して "設定" ボタンをクリックすると、WLAN アクセスポイント設定を登録して、WLAN アクセスポイント動作を開始します。 WLAN アクセスポイント設定が行われ、アクセスポイント動作中の状態では、"現在のアクセスポイント情報" に設定内容を表示します。

図3.106「WLAN アクセスポイント設定画面」に、WLAN アクセスポイント設定を行った状態を示します。

images/abos-images/abos-web/wlan_ap.png

図3.106 WLAN アクセスポイント設定画面


[ティップ]

アクセスポイントモードのセキュリティ方式は、WPA2 を使用します。

3.8.8. 各接続設定(各ネットワークインターフェースの設定)

設定されたネットワーク接続の一覧を表示します。表示した接続のそれぞれについて、接続の有効化(「接続」)や無効化(「切断」)、および接続設定内容の編集や削除を行うことができます。 接続の操作を行う時は、操作したい接続をラジオボタンで選択してください。

images/abos-images/abos-web/connection.png

図3.107 現在の接続情報画面


ここで、「ネットワーク接続」は、Linux のネットワーク接続管理機能(NetworkManager)が管理するコネクションです。 ネットワーク接続に対する設定項目の詳細は、NetworkManager のリファレンス(https://developer-old.gnome.org/NetworkManager/stable/nmcli.html)をご覧ください。 接続設定内容を編集したい接続を選択して "設定を編集" ボタンをクリックすると、設定内容の編集画面を表示します。 LAN の接続以外、つまり、WWANと WLAN の接続に対する設定は、"WWAN設定" や "WLAN設定" の設定画面をお使いいただくのが簡単です。

それぞれの接続設定画面では、IPv4 と IPv6 のそれぞれについて、IP アドレスを自動割り当てするかまたは固定 IP アドレスにするかを選択して設定できます。 IP アドレスの割り当ては、デフォルトでは自動割り当てです。 Armadillo を接続した LAN や WLAN で、Armadillo を DHCP サーバーとして運用する場合は、それらのネットワーク接続を固定 IP アドレスに設定してください。

3.8.8.1. LAN 接続設定

LAN 接続の接続名は、デフォルトでは "Wired conneciton 1" です。 LAN ポートを二つ搭載した Armadillo では、二つめの LAN ポートに対応する "Wired connection 2" も有効です。 Armadillo を LAN と WWAN との間で IPv4 ルーターとして運用する場合は、LAN 接続の設定で IPv4 アドレスを固定 IP アドレスに設定して下さい。 図3.108「LAN 接続設定で固定 IP アドレスに設定した画面」に、LAN 接続の設定編集画面で固定 IP アドレスに設定した状態を示します。

images/abos-images/abos-web/connection-setup_lan.png

図3.108 LAN 接続設定で固定 IP アドレスに設定した画面


3.8.8.2. WWAN 接続設定

WWAN 接続の接続名は、デフォルトでは "gsm-ttyCommModem" です。

3.8.8.3. WLAN 接続設定

WLAN 接続の接続名は、デフォルトでは、クライアントモードが "abos_web_wlan"、アクセスポイントモードが "abos_web_br_ap" です。

3.8.9. DHCPサーバー設定

ネットワークインターフェースごとに、接続したネットワーク上で Armadillo を DHCP サーバーとして動作させる設定を行うことができます。 接続済みの DHCP サーバー情報を、画面上部の"現在のDHCP情報"に表示します。 DHCPサーバーの設定を登録する場合は、"DHCP情報入力"欄に設定内容を入力して"設定"ボタンをクリックしてください。 図3.109「eth0 に対する DHCP サーバー設定」に、一つめの LAN ポート(eth0)に対する設定を行った状態を示します。

images/abos-images/abos-web/dhcp.png

図3.109 eth0 に対する DHCP サーバー設定


たとえば、LAN ポートが二つある Armadillo で、それぞれの LAN ポートを異なる LAN に接続して、それぞれの LAN 上で Armadillo を DHCP サーバーとして運用する場合は、eth0 と eth1 に対して DHCP サーバー設定を行ってください。 DHCP サーバー設定を削除するには、"現在のDHCP情報"の一覧で削除したい設定を選択して、"削除"ボタンをクリックしてください。

3.8.10. NAT設定

この設定画面では、ルーター機能での宛先インターフェース設定と、Armadillo を接続した LAN 上の機器用のポートフォワーディング設定を行うことができます。 Armadillo を LAN や WLAN と WWAN との間でルーターとして運用する場合は、NAT設定の宛先インターフェースを WWAN のインターフェースに設定してください。 そして、LAN や WLAN 上の機器を、WWAN 接続したインターネットにサーバーとして公開したい場合は、ポートフォワーディング設定を使ってください。

3.8.10.1. NAT 設定

ルーター機能での宛先インターフェース設定を行なえます。 図3.110「LTE を宛先インターフェースに指定した設定」に、宛先インターフェースに ppp0 を指定した場合の画面を示します。

images/abos-images/abos-web/nat_if_ppp0.png

図3.110 LTE を宛先インターフェースに指定した設定


3.8.10.2. ポートフォワーディング設定

受信インターフェースごとに、ポートフォワーディング設定を登録できます。 図3.111「LTE からの受信パケットに対するポートフォワーディング設定」 に、受信インターフェース ppp0 について、ポート8080番宛の tcp パケットをポートフォワーディングする設定を行った状態を示します。

images/abos-images/abos-web/nat_port_forwarding.png

図3.111 LTE からの受信パケットに対するポートフォワーディング設定


3.8.10.3. VPN設定

Armadillo の VPN 接続設定を行います。 この設定画面では、認証方式や VPN クライアントの設定ファイル、認証用の証明書と鍵の設定を行うことができます。 VPN 接続を設定していれば、現在の接続状態も表示します。 現在の接続状態表示欄にある "接続" ボタンと "切断" ボタンで、VPN 接続の接続と切断を行なえます。 VPN クライアントは、現在 OpenVPN をサポートしています。

図3.112「VPN 設定」に、VPN 接続設定を行った状態を示します。

images/abos-images/abos-web/vpn-setting.png

図3.112 VPN 設定


認証方式は、"ユーザ名とパスワード" と "証明書" のどちらか一方を選択できます。 認証方式が "証明書" の場合、.ovpn ファイルに証明書や鍵が埋め込まれていれば、それらのファイルを指定する必要はありません。

ABOS Web は、VPN 接続を設定する際に abos_web_openvpn という名前のコンテナを自動的に作成し、このコンテナで VPN クライアントを実行します。 VPN 接続動作を実行する時には、進行状況を示すログを表示します。

登録済み VPN 設定を削除して、VPN 接続を切断するには、"設定を削除" ボタンをクリックしてください。

3.8.11. 状態一覧

各設定画面で行った設定の現在状態を、設定ごとに区切って一覧表示します。

3.9. Network Time Protocol (NTP, ネットワーク・タイム・プロトコル) の設定

Armadillo Base OS では chronyd を使っています。

デフォルトの設定(使用するサーバーなど)は /lib/chrony.conf.d/ にあり、 変更用に /etc/chrony/conf.d/ のファイルも読み込みます。 /etc/chrony/conf.d/ ディレクトリに /lib/chrony.conf.d/ と同じファイル名の 設定ファイルを置いておくことで、デフォルトのファイルを読まないようになります。

例えば、 NTP サーバーの設定は servers.conf に記載されてますので、変更する際は /etc/chrony/conf.d/servers.conf に記載します:

[armadillo ~]# vi /etc/chrony/conf.d/servers.conf 1
pool my.ntp.server iburst
[armadillo ~]# persist_file /etc/chrony/conf.d/servers.conf 2
[armadillo ~]# rc-service chronyd restart 3
chronyd          | * Stopping chronyd ... [ ok ]
chronyd          | * Starting chronyd ... [ ok ]
armadillo:~# chronyc sources 4
MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
^? my.ntp.server                 1   6     3     2    +88ms[  +88ms] +/-  173ms

図3.113 chronyd のコンフィグの変更例


1

コンフィグファイルを作成します。

2

ファイルを保存します。

3

chronyd サービスを再起動します。

4

chronyc で新しいサーバーが使用されていることを確認します。

3.10. Armadillo Twin を体験する

Armadillo Twin を利用したデバイス運用管理を検討する場合は、一度Armadillo Twin をお試しいただくことをおすすめします。 Armadillo Twin は、無償トライアルでご登録いただくことで、3ヶ月間無償で全ての機能をご利用いただくことができます。 また、トライアル中の設定内容は、有料の月額プランに申込後も引き継いで利用することができます。

詳細は Armadillo Twin ユーザーマニュアル 「アカウント・ユーザーを作成する」 をご確認ください。

3.11. ABOSDEによるアプリケーションの開発

ここでは、ABOSDE(Armadillo Base OS Development Environment) によるアプリケーション開発の概要とABOSDEで作成される各プロジェクトの違いについて説明します。

ABOSDE は Visual Studio Code にインストールできる開発用エクステンションです。 ABOSDE を使用することで、コンテナ及びコンテナ自動起動用設定ファイルの作成、コンテナ内におけるパッケージのインストール、コンテナ内で動作するアプリケーション本体の開発をすべてVSCode内で行うことができます。

ABOSDEでは、以下のようなアプリケーションを開発をすることができます。

  • GUI アプリケーション
  • CUI アプリケーション
  • C 言語アプリケーション

3.11.1. ABOSDEの対応言語

表3.40「ABOSDEの対応言語」に示すように、アプリケーション毎に対応している言語が異なります。

表3.40 ABOSDEの対応言語

アプリケーションの種類使用言語(フレームワーク)

GUI アプリケーション

Dart (Flutter)

CUI アプリケーション

シェルスクリプト

Python

C言語アプリケーション

C 言語


3.11.2. 参照する開発手順の章の選択

どのようなアプリケーションを開発するかによってABOSDEによる開発手順が異なります。図3.114「参照する開発手順の章を選択する流れ」を参考に、ご自身が開発するアプリケーションに適した章を参照してください。

images/common-images/abosde_app_dev_flowchart.png

図3.114 参照する開発手順の章を選択する流れ


GUI アプリケーション
CUI アプリケーション
C 言語アプリケーション
  • 対象ユーザー

    • C 言語でないと実現できないアプリケーションを開発したい
    • 既存の C 言語によって開発されたアプリケーションを Armadillo で動作させたい
    • 開発環境に制約がある
  • マニュアルの参照先

3.12. GUI アプリケーションの開発

ここでは Armadillo の性能を最大限に生かした GUI アプリケーションを 作ることのできる Flutter を使った開発方法を紹介します。

3.12.1. Flutter とは

Flutterとはモバイルアプリケーションや Web アプリケーションの開発に使われる GUI アプリケーション開発ツールキットです。 マルチプラットフォームなので、ソースコードの大部分を共通化可能で一度開発したアプリケーションは最小限の工数で別の プラットフォームへ移植できます。さらに、プラットフォーム間でアプリケーションの見た目も統一することができます。 アプリケーション開発言語として Dart を使用しています。

Flutter を使うことで Armadillo 上でも GUI アプリケーションを開発することができます。 以下は Flutter で開発したアプリケーションを Armadillo 上で動かしている例です。

images/common-images/flutter_panel_demo.png

図3.115 Flutter アプリケーションの例


3.12.2. Flutter を用いた開発の流れ

Armadillo 向けに Flutter アプリケーションを開発する場合の流れは以下のようになります。

images/common-images/flutter_dev_cycle.svg

図3.116 Flutter アプリケーション開発の流れ


3.12.3. ATDE 上でのセットアップ

ここでは、開発開始時の ATDE 上でのセットアップ手順について説明します。 ATDE をお使いでない場合は、先に 「開発の準備」 を参照して ATDE のセットアップを完了してください。

3.12.3.1. プロジェクトの作成

Flutter アプリケーションのサンプルとして以下を用意しております。

  • Flutter Demo アプリケーション
  • GUI アプリケーション
  • Signage アプリケーション
  • Factory Signage アプリケーション

各プロジェクトは以下のようなアプリケーションの画面となります。

images/common-images/flutter_demo_app_screen.png

図3.117 Flutter Demo アプリケーションの画面


images/common-images/flutter_gui_app_screen.png

図3.118 GUI アプリケーションの画面


images/common-images/flutter_signage_app_screen.png

図3.119 Signage アプリケーションの画面


images/common-images/flutter_factory_signage_app_screen.png

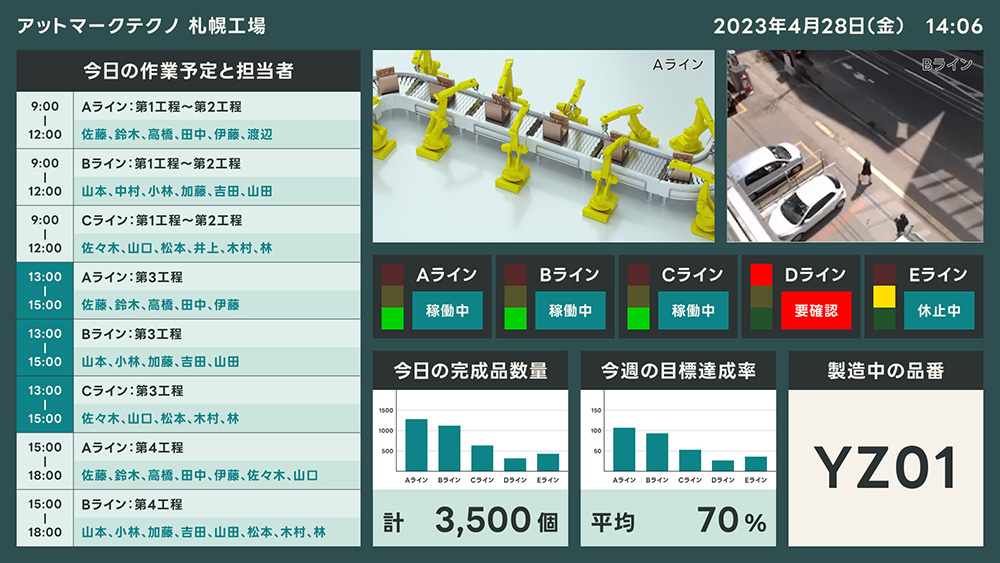

図3.120 Factory Signage アプリケーションの画面


[警告]

以降の手順でサンプルアプリケーション毎に VSCode でクリックする箇所や生成されるファイル名等が変わります。

VSCode の左ペインの [G4/X2] から [<アプリケーション名> New Project]を実行し、表示されるディレクトリ選択画面からプロジェクトを保存するディレクトリを選択してください。実行するためには右に表示されている三角形ボタンを押してください。 保存先を選択すると、プロジェクト名を入力するダイアログが表示されるので、任意のプロジェクト名を入力してエンターキーを押してください。 ここでは、ホームディレクトリ直下に my_project として保存しています。 以下では例として [GUI アプリケーション] の作成を行っています。

images/common-images/flutter_vscode_gui_new_project.png

図3.121 GUI アプリケーションのプロジェクトを作成する


images/common-images/flutter_vscode_project_name.png

図3.122 プロジェクト名を入力する


3.12.3.2. ディレクトリ構成

プロジェクトには下記のディレクトリがあります。

  • app: Flutter アプリケーションです。Armadillo ではビルドしたアプリケーションが /var/app/rollback/volumes/my_project にコピーされます。
  • config: 設定ファイルです。各ファイルが設定するものは以下のとおりです

  • container: スクリプトを実行するコンテナの設定ファイルです。 packages.txt に記載されているパッケージがインストールされます。 Dockerfile を直接編集することも可能です。

3.12.3.3. 初期設定

初期設定では主に Armadillo と SSH で接続するための秘密鍵と公開鍵の生成を行います。

作成したプロジェクトディレクトリへ移動して VSCode を起動してください。

[ATDE ~]$ cd my_project
[ATDE ~/my_project]$ code ./

図3.123 初期設定を行う


VSCode の左ペインの [my_project] から [Setup environment] を実行します。

images/common-images/flutter_vscode_setup_environment.png

図3.124 VSCode で初期設定を行う


選択すると、 VSCode の下部に以下のようなターミナルが表示されます。

images/common-images/flutter_vscode_terminal.png

図3.125 VSCode のターミナル


このターミナル上で以下のように入力してください。

 *  Executing task: ./scripts/setup_env.sh

Generating public/private rsa key pair.
Enter passphrase (empty for no passphrase): 1
Enter same passphrase again:
Your identification has been saved in config/ssh/id_rsa
Your public key has been saved in config/ssh/id_rsa.pub
:(省略)

 *  Terminal will be reused by tasks, press any key to close it.  2

図3.126 SSH 用の鍵を生成する


1

パスフレーズを設定します。設定しない場合は何も入力せず Enter を押します。

2

ここで何か任意のキーを押すとターミナルが閉じます。

パスフレーズを設定した場合は、アプリケーションを Armadillo へ転送する時にパス フレーズの入力を求められることがあります。

3.12.3.4. アプリケーション実行用コンテナイメージの作成

Armadillo 上でアプリケーションを実行するためのコンテナイメージを作成します。 ここで作成したコンテナイメージは SWU イメージを使用して Armadillo へインストールするため、 事前に mkswu を参照して SWU の初期設定を行ってください。

コンテナイメージの作成および SWU イメージの作成も VSCode で行います。 VSCode の左ペインの [my_project] から [Generate development swu] を実行します。

images/common-images/flutter_vscode_build_dev_image.png

図3.127 VSCode でコンテナイメージの作成を行う


コンテナイメージの作成にはしばらく時間がかかります。 VSCode のターミナルに以下のように表示されるとコンテナイメージの作成は完了です。

コンテナイメージを ./swu/my_project.tar に保存しました。
./swu/app.desc のバージョンを 1 から 2 に変更しました。
./development.swu を作成しました。
次は Armadillo に ./development.swu をインストールしてください。
 *  Terminal will be reused by tasks, press any key to close it.

図3.128 コンテナイメージの作成完了


作成した SWU イメージは my_project ディレクトリ下に development.swu という ファイル名で保存されています。

3.12.4. コンテナのディストリビューション

使用するコンテナのディストリビューションを以下のとおりです。

ディストリビューション
  • debian:bullseye

3.12.5. Armadillo に転送するディレクトリ及びファイル

コンテナイメージ以外に、以下に示すディレクトリやファイルを Armadillo に転送します。 ここでは、プロジェクト名は my_project としています。

Armadillo に転送するディレクトリ及びファイル
  • my_project/swu/app
  • my_project/app/build/elinux/arm64/[debug または release]/bundle

3.12.6. Armadillo 上でのセットアップ

3.12.6.1. ディスプレイの接続

「Armadilloと開発用PCを接続」 を参照して Armadillo にディスプレイを接続してください。

3.12.6.2. アプリケーション実行用コンテナイメージのインストール

「アプリケーション実行用コンテナイメージの作成」 で作成した development.swu「SWU イメージのインストール」 を参照して Armadillo へインストールしてください。

インストール後に自動で Armadillo が再起動します。 この際、 weston も自動起動します。

3.12.7. アプリケーション開発

3.12.7.1. アプリケーションのビルドモード

Flutter アプリケーションのビルドモードには Debug、 Profile、 Release の3種類があり、 VSCode からは Debug、Release モードの実行が可能です。 Debug モードでビルドしたアプリケーションは後述するホットリロード等のデバッグ機能を用いて、 効率的に開発が可能ですが、アプリケーションの動作が重くなります。 特に動画やアニメーションの動作に大きく影響が出ますので、 その場合は Release モードで動作を確認してください。

3.12.7.2. サンプルアプリケーションのビルド

Flutter のサンプルアプリケーションのビルド方法を説明します。 プロジェクトディレクトリへ移動し VSCode を起動します。

[ATDE ~]$ cd my_project
[ATDE ~/my_project]$ code ./

図3.129 my_project へ移動して VSCode を起動する。


VSCode の左ペインの [my_project] から [Debug app run on ATDE] を実行すると、 Debug モードでアプリケーションがビルドされ ATDE 上で起動します。

images/common-images/flutter_vscode_debug_run_atde.png

図3.130 ATDE 上で Debug モードでビルドしたアプリケーションを実行する


[注記]

flutter-elinux をイントール後に初めてビルドを実行する時は、必要なファイルのダウンロード処理が行われるため、 アプリケーションが起動するまでに時間がかかります。

GUI アプリケーションの場合は以下のようなアプリケーションが起動します。

images/common-images/flutter_sample_app.png

図3.131 起動したサンプルアプリケーション


アプリケーションを終了するにはウィンドウ右上の X ボタンを押してください。

また、Release モードでアプリケーションを実行するには、VSCode の左ペインの [my_project] から [Release app run on ATDE] を実行してください。

images/common-images/flutter_vscode_release_run_atde.png

図3.132 ATDE 上で Release モードでビルドしたアプリケーションを実行する


サンプルアプリケーションのソースコードは、 app/lib にあります。 サンプルアプリケーションをベースとして開発を進める場合は、 app/lib 下にソースコードを 保存してください。

3.12.7.3. パッケージをインストールする

Flutter には様々な機能を実現するためのパッケージが豊富に存在しており、 主に こちらのサイトで見つけることができます。

目的のパッケージをアプリケーションで使えるようにするためには、 アプリケーションディレクトリの中で以下のコマンドを実行します。 例として dart_periphery パッケージをインストールします。

[ATDE ~/my_project]$ cd app
[ATDE ~/my_project/app]$ flutter-elinux pub add dart_periphery

図3.133 dart_periphery パッケージをインストールする例


video_player や camera など以下に挙げたパッケージは、 ATDE 内の /opt/flutter-elinux-packages にあるパッケージと組み合わせて使う必要があります。

表3.41 組み合わせて使うパッケージ

パッケージ名 /opt/flutter-elinux-package 内のパッケージ名

video_player

video_player_elinux

camera

camera_elinux

path_provider

path_provider_elinux

shared_preferences

shared_preferences_elinux

なし

joystick


これらのパッケージをインストールする場合は以下のようにインストールしてください。

[ATDE ~/my_project/app]$ flutter-elinux pub add video_player
[ATDE ~/my_project/app]$ flutter-elinux pub add video_player_elinux \
--path /opt/flutter-elinux-plugins/packages/video_player

図3.134 video_player パッケージをインストールする例


パッケージをアンインストールする場合は pub remove を実行します。

[ATDE ~/my_project/app]$ flutter-elinux pub remove dart_periphery

図3.135 dart_periphery パッケージをアンインストールする例


3.12.8. 動作確認

ここでは、実際に Armadillo 上でアプリケーションを起動する場合の手順を説明します。

3.12.8.1. ssh 接続に使用する IP アドレスの設定

VSCode 上で ABOSDE(Armadillo Base OS Development Environment) から、 ABOS Web が動作している Armadillo の一覧を確認し、 指定した Armadillo の IP アドレスを ssh 接続に使用することができます。 ただし、ATDE のネットワークを NAT に設定している場合は Armadillo がリストに表示されません。

図3.136「ABOSDE で ローカルネットワーク上の Armadillo をスキャンする」 の赤枠で囲われているボタンをクリックすることで、 ローカルネットワーク上で ABOS Web が実行されている Armadillo をスキャンすることができます。

images/abos-images/abos-web/abosde_monitor_welcome_page.png

図3.136 ABOSDE で ローカルネットワーク上の Armadillo をスキャンする


図3.137「ABOSDE を使用して ssh 接続に使用する IP アドレスを設定する」 の赤枠で囲われているマークをクリックすることで、 指定した Armadillo の IP アドレスを ssh 接続に使用する IP アドレスに設定することができます。

images/abos-images/cui-app/abosde_monitor_set_ip.png

図3.137 ABOSDE を使用して ssh 接続に使用する IP アドレスを設定する


図3.138「ABOSDE に表示されている Armadillo を更新する」 の赤枠で囲われているマークをクリックすることで、 ABOSDE に表示されている Armadillo を更新することができます。

images/abos-images/abos-web/abosde_monitor_rescan.png

図3.138 ABOSDE に表示されている Armadillo を更新する


ATDE のネットワークを NAT に設定している場合や、ABOS Web を起動していない場合等、 ABOSDE のリストに Armadillo が表示されない場合は、 プロジェクトディレクトリに入っている config/ssh_config ファイルを編集して IP アドレスを書き換えてください。

[ATDE ~/my_project]$ code config/ssh_config
Host Armadillo
    Hostname x.x.x.x 1
    User root
    Port 2222
    IdentityFile ../config/ssh/id_rsa

図3.139 ssh_config を編集する


1

Armadillo の IP アドレスに置き換えてください。

3.12.8.2. アプリケーションの実行

VSCode の左ペインの [my_project] から [Debug app run on Armadillo] を実行すると、 Debug モードでビルドされたアプリケーションが Armadillo へ転送されて起動します。

images/common-images/flutter_vscode_debug_run_armadillo.png

図3.140 Armadillo 上で Debug モードでビルドしたアプリケーションを実行する


VSCode のターミナルに以下のメッセージが表示されることがあります。 これが表示された場合は yes と入力して下さい。

Are you sure you want to continue connecting (yes/no/[fingerprint])?

図3.141 実行時に表示されるメッセージ


アプリケーションを終了するには VSCode の左ペインの [my_project] から [App stop on Armadillo] を実行してください。

images/common-images/flutter_vscode_stop_armadillo.png

図3.142 アプリケーションを終了する


また、Release モードでアプリケーションを実行するには、VSCode の左ペインの [my_project] から [Release app run on Armadillo] を実行してください。

images/common-images/flutter_vscode_release_run_armadillo.png

図3.143 Armadillo 上で Release モードでビルドしたアプリケーションを実行する


3.12.8.3. ホットリロード

アプリケーションのソースコードに修正を加えた後にコンパイルをせずに即座に動作確認をしたい場合、 ホットリロード機能を使うことができます。 この機能を使うには Debug モードでアプリケーションをビルドしている必要があります。

ホットリロード機能を使うには、アプリケーション実行時に表示される VSCode のターミナルで r を入力してください。 その後、以下のようなメッセージが表示され修正が反映されます。

images/common-images/flutter_vscode_hot_reload.png

図3.144 ホットリロード機能を使う


3.12.9. 製品への書き込み

リリース版のアプリケーションを含んだ SWU イメージを作成します。 事前に 「SWUイメージの作成」 を参照して SWU の初期設定を行ってください。

VSCode の左ペインの [my_project] から [Generate release swu] を実行すると SWU イメージが作成されます。

images/common-images/flutter_vscode_make_swu_image.png

図3.145 SWU イメージを作成する


作成した SWU イメージは my_project ディレクトリ下に release.swu という ファイル名で保存されています。

この SWU イメージを 「SWU イメージのインストール」 を参照して Armadillo へインストールすると、 Armadillo 起動時にアプリケーションも自動起動します。

3.12.10. Armadillo 上のコンテナイメージの削除

development.swu または release.swu を Armadillo にインストールすることで保存されたコンテナイメージを削除する方法は、 「VSCode から実行する」 を参照してください。

3.13. CUI アプリケーションの開発

ここではシェルスクリプトおよび Python を使った CUI アプリケーションの開発方法を紹介します。 開発手順としてはシェルスクリプトと Python で同じであるため、シェルスクリプトの場合の例で説明します。

3.13.1. CUI アプリケーション開発の流れ

Armadillo 向けに CUI アプリケーションを開発する場合の流れは以下のようになります。

images/abos-images/cui-app/flutter_dev_cycle.svg

図3.146 CUI アプリケーション開発の流れ


3.13.2. ATDE 上でのセットアップ

ここでは、開発開始時の ATDE 上でのセットアップ手順について説明します。 ATDE をお使いでない場合は、先に 「開発の準備」 を参照して ATDE 及び、 VSCode のセットアップを完了してください。

3.13.2.1. プロジェクトの作成

VSCode の左ペインの [G4/X2] から [Shell New Project] を実行し、表示されるディレクトリ選択画面からプロジェクトを保存する ディレクトリを選択してください。 実行するためには右に表示されている三角形ボタンを押してください。 Python の場合は [Python New Project] を実行してください。 保存先を選択すると、プロジェクト名を入力するダイアログが表示されるので、任意のプロジェクト名を入力してエンターキーを押してください。 ここでは、ホームディレクトリ直下に my_project として保存しています。

images/common-images/cui_vscode_new_project.png

図3.147 プロジェクトを作成する


images/abos-images/cui-app/flutter_vscode_project_name.png

図3.148 プロジェクト名を入力する


3.13.3. アプリケーション開発

3.13.3.1. VSCode の起動

ここでは、実際に Armadillo 上でサンプルアプリケーションを起動する場合の手順を説明します。 プロジェクトディレクトリへ移動し VSCode を起動します。

[ATDE ~]$ code ./my_project

図3.149 VSCode で my_project を起動する


3.13.3.2. ディレクトリ構成

プロジェクトには下記のディレクトリがあります。

  • app : アプリケーションのソースです。Armadillo ではビルドしたアプリケーションが /var/app/rollback/volumes/my_project にコピーされます。

    • requirements.txt : Python プロジェクトにのみ存在しており、このファイルに記載したパッケージは pip を使用してインストールされます。
  • config : 設定ファイルです。各ファイルが設定するものは以下のとおりです

  • container : スクリプトを実行するコンテナの設定ファイルです。 packages.txt に記載されているパッケージがインストールされます。 Dockerfile を直接編集することも可能です。

デフォルトのコンテナコンフィグ( app.conf )ではシェルスクリプトの場合は appsrc/main.sh または Python の場合 src/main.py を実行しますので、リネームが必要な場合にコンテナのコンフィグも修正してください。

このサンプルアプリケーションは、CPU と SOC の温度を /vol_data/log/temp.txt に出力し、 LED3 を点滅させます。

3.13.3.3. 初期設定

初期設定では主に Armadillo と SSH で接続するための秘密鍵と公開鍵の生成を行います。

作成したプロジェクトディレクトリへ移動して VSCode を起動してください。

[ATDE ~]$ cd my_project
[ATDE ~/my_project]$ code ./

図3.150 初期設定を行う


VSCode の左ペインの [my_project] から [Setup environment] を実行します。

images/abos-images/cui-app/cui_vscode_setup_environment.png

図3.151 VSCode で初期設定を行う


選択すると、 VSCode の下部に以下のようなターミナルが表示されます。

images/abos-images/cui-app/flutter_vscode_terminal.png

図3.152 VSCode のターミナル


このターミナル上で以下のように入力してください。

 *  Executing task: ./scripts/setup_env.sh

Generating public/private ed25519 key pair.
Enter passphrase (empty for no passphrase): 1
Enter same passphrase again: 2
Your identification has been saved in /home/atmark/.ssh/id_ed25519_vscode
:(省略)

 *  Terminal will be reused by tasks, press any key to close it.  3

図3.153 SSH 用の鍵を生成する


1

パスフレーズを設定します。設定しない場合は何も入力せず Enter を押します。

2

1 でパスフレーズを設定した場合は、確認のため再度入力してください。

3

ここで何か任意のキーを押すとターミナルが閉じます。

パスフレーズを設定した場合は、アプリケーションを Armadillo へ転送する時にパス フレーズの入力を求められることがあります。

[ティップ]

ssh の鍵は $HOME/.ssh/id_ed25519_vscode (と id_ed25519_vscode.pub ) に保存されていますので、 プロジェクトをバックアップする時は $HOME/.ssh も保存してください。

3.13.3.4. アプリケーション実行用コンテナイメージの作成

Armadillo 上でアプリケーションを実行するためのコンテナイメージを作成します。 ここで作成したコンテナイメージは SWU イメージを使用して Armadillo へインストールするため、 事前に 「SWUイメージの作成」 を参照して SWU の初期設定を行ってください。

コンテナイメージの作成および SWU イメージの作成も VSCode で行います。 VSCode の左ペインの [my_project] から [Generate development swu] を実行します。

images/abos-images/cui-app/cui_vscode_build_dev_image.png

図3.154 VSCode でコンテナイメージの作成を行う


コンテナイメージの作成にはしばらく時間がかかります。 VSCode のターミナルに以下のように表示されるとコンテナイメージの作成は完了です。

コンテナイメージを ./swu/my_project.tar に保存しました。
./swu/app.desc のバージョンを 1 から 2 に変更しました。
./development.swu を作成しました。
次は Armadillo に ./development.swu をインストールしてください。
 *  Terminal will be reused by tasks, press any key to close it.

図3.155 コンテナイメージの作成完了


作成した SWU イメージは my_project ディレクトリ下に development.swu という ファイル名で保存されています。

3.13.4. コンテナのディストリビューション

使用するコンテナのディストリビューションを以下のとおりです。

ディストリビューション
  • debian:bullseye-slim

3.13.5. Armadillo に転送するディレクトリ及びファイル

コンテナイメージ以外に、以下に示すディレクトリやファイルを Armadillo に転送します。 ここでは、プロジェクト名は my_project としています。

Armadillo に転送するディレクトリ及びファイル
  • my_project/app/src

3.13.6. Armadillo 上でのセットアップ

3.13.6.1. アプリケーション実行用コンテナイメージのインストール

「アプリケーション実行用コンテナイメージの作成」 で作成した development.swu「SWU イメージのインストール」 を参照して Armadillo へインストールしてください。

インストール後に自動で Armadillo が再起動します。

3.13.6.2. ssh 接続に使用する IP アドレスの設定

VSCode 上で ABOSDE(Armadillo Base OS Development Environment) から、 ABOS Web が動作している Armadillo の一覧を確認し、 指定した Armadillo の IP アドレスを ssh 接続に使用することができます。 ただし、ATDE のネットワークを NAT に設定している場合は Armadillo がリストに表示されません。

図3.156「ABOSDE で ローカルネットワーク上の Armadillo をスキャンする」 の赤枠で囲われているボタンをクリックすることで、 ローカルネットワーク上で ABOS Web が実行されている Armadillo をスキャンすることができます。

images/abos-images/abos-web/abosde_monitor_welcome_page.png

図3.156 ABOSDE で ローカルネットワーク上の Armadillo をスキャンする


図3.157「ABOSDE を使用して ssh 接続に使用する IP アドレスを設定する」 の赤枠で囲われているマークをクリックすることで、 指定した Armadillo の IP アドレスを ssh 接続に使用する IP アドレスに設定することができます。

images/abos-images/cui-app/abosde_monitor_set_ip.png

図3.157 ABOSDE を使用して ssh 接続に使用する IP アドレスを設定する


図3.158「ABOSDE に表示されている Armadillo を更新する」 の赤枠で囲われているマークをクリックすることで、 ABOSDE に表示されている Armadillo を更新することができます。

images/abos-images/abos-web/abosde_monitor_rescan.png

図3.158 ABOSDE に表示されている Armadillo を更新する


ATDE のネットワークを NAT に設定している場合や、ABOS Web を起動していない場合等、 ABOSDE のリストに Armadillo が表示されない場合は、 プロジェクトディレクトリに入っている config/ssh_config ファイルを編集して IP アドレスを書き換えてください。

[ATDE ~/my_project]$ code config/ssh_config
Host Armadillo
    Hostname x.x.x.x 1
    User root
    IdentityFile ${HOME}/.ssh/id_ed25519_vscode
    UserKnownHostsFile config/ssh_known_hosts
    StrictHostKeyChecking accept-new

図3.159 ssh_config を編集する


1

Armadillo の IP アドレスに置き換えてください。

[ティップ]

Armadillo を初期化した場合や、プロジェクトを実行する Armadillo を変えた場合は, プロジェクトの config/ssh_known_hosts に保存されている公開鍵で Armadillo を認識できなくなります。 その場合はファイルを削除するか、「Setup environment」タスクを再実行してください。

3.13.6.3. アプリケーションの実行

VSCode の左ペインの [my_project] から [App run on Armadillo] を実行すると、 アプリケーションが Armadillo へ転送されて起動します。

images/abos-images/cui-app/cui_vscode_run_armadillo.png

図3.160 Armadillo 上でアプリケーションを実行する


VSCode のターミナルに以下のメッセージが表示されることがあります。 これが表示された場合は yes と入力して下さい。

Are you sure you want to continue connecting (yes/no/[fingerprint])?

図3.161 実行時に表示されるメッセージ


アプリケーションを終了するには VSCode の左ペインの [my_project] から [App stop on Armadillo] を実行してください。

images/abos-images/cui-app/cui_vscode_stop_armadillo.png

図3.162 アプリケーションを終了する


3.13.7. リリース版のビルド

ここでは完成したアプリケーションをリリース版としてビルドする場合の手順について説明します。

VSCode の左ペインの [my_project] から [Generate release swu] を実行すると、 リリース版のアプリケーションを含んだ SWU イメージが作成されます。 事前に 「SWUイメージの作成」 を参照して SWU の初期設定を行ってください。

images/abos-images/cui-app/cui_vscode_make_swu_image.png

図3.163 リリース版をビルドする


3.13.8. 製品への書き込み

作成した SWU イメージは my_project ディレクトリ下に release.swu というファイル名で保存されています。

この SWU イメージを 「SWU イメージのインストール」 を参照して Armadillo へインストールすると、 Armadillo 起動時にアプリケーションも自動起動します。

3.13.9. Armadillo 上のコンテナイメージの削除

development.swu または release.swu を Armadillo にインストールすることで保存されたコンテナイメージを削除する方法は、 「VSCode から実行する」 を参照してください。

3.14. C 言語によるアプリケーションの開発

ここでは C 言語によるアプリケーション開発の方法を紹介します。

C 言語によるアプリケーション開発は下記に当てはまるユーザーを対象としています。

  • 既存の C 言語によって開発されたアプリケーションを Armadillo で動作させたい
  • C 言語でないと実現できないアプリケーションを開発したい

上記に当てはまらず、開発するアプリケーションがシェルスクリプトまたは Python で実現可能であるならば、「CUI アプリケーションの開発」を参照してください。 GUI アプリケーションを開発したい場合、flutterで実現可能ならば、「GUI アプリケーションの開発」を参照してください。

3.14.1. C 言語によるアプリケーション開発の流れ

Armadillo 向けに C 言語によるアプリケーションを開発する場合の流れは以下のようになります。

images/abos-images/cui-app/flutter_dev_cycle.svg

図3.164 C 言語によるアプリケーション開発の流れ


3.14.2. ATDE 上でのセットアップ

ここでは、開発開始時の ATDE 上でのセットアップ手順について説明します。 ATDE をお使いでない場合は、先に 「開発の準備」 を参照して ATDE 及び、 VSCode のセットアップを完了してください。

3.14.2.1. プロジェクトの作成

VSCode の左ペインの [G4/X2] から [C New Project] を実行し、表示されるディレクトリ選択画面からプロジェクトを保存する ディレクトリを選択してください。 実行するためには右に表示されている三角形ボタンを押してください。 保存先を選択すると、プロジェクト名を入力するダイアログが表示されるので、任意のプロジェクト名を入力してエンターキーを押してください。 ここでは、ホームディレクトリ直下に my_project として保存しています。

images/common-images/c_app_vscode_new_project.png

図3.165 プロジェクトを作成する


images/abos-images/cui-app/flutter_vscode_project_name.png

図3.166 プロジェクト名を入力する


3.14.3. アプリケーション開発

3.14.3.1. VSCode の起動

ここでは、実際に Armadillo 上でサンプルアプリケーションを起動する場合の手順を説明します。 プロジェクトディレクトリへ移動し VSCode を起動します。

[ATDE ~]$ code ./my_project

図3.167 VSCode で my_project を起動する


3.14.3.2. ディレクトリ構成

プロジェクトには下記のディレクトリがあります。

  • app : 各ディレクトリの説明は以下の通りです。

    • src : アプリケーションのソースファイル(拡張子が .c )と Makefile を配置してください。
    • build : ここに配置した実行ファイルが Armadillo 上で実行されます。
    • lib : 共有ライブラリの検索パスとしてこのディレクトリを指定しているので、ここに共有ライブラリ(拡張子が .so )を配置することができます。
  • config : 設定ファイルです。各ファイルが設定するものは以下のとおりです

  • container : スクリプトを実行するコンテナの設定ファイルです。 packages.txt に記載されているパッケージがインストールされます。 Dockerfile を直接編集することも可能です。

デフォルトのコンテナコンフィグ( app.conf )では C 言語の場合は build/main を実行しますので、リネームが必要な場合にコンテナのコンフィグも修正してください。

このサンプルアプリケーションは、CPU と SOC の温度を /vol_data/log/temp.txt に出力し、 LED3 を点滅させます。

3.14.3.3. 初期設定

初期設定では主に Armadillo と SSH で接続するための秘密鍵と公開鍵の生成を行います。

作成したプロジェクトディレクトリへ移動して VSCode を起動してください。

[ATDE ~]$ cd my_project
[ATDE ~/my_project]$ code ./

図3.168 初期設定を行う


VSCode の左ペインの [my_project] から [Setup environment] を実行します。

images/abos-images/cui-app/cui_vscode_setup_environment.png

図3.169 VSCode で初期設定を行う


選択すると、 VSCode の下部に以下のようなターミナルが表示されます。

images/abos-images/cui-app/flutter_vscode_terminal.png

図3.170 VSCode のターミナル


このターミナル上で以下のように入力してください。

 *  Executing task: ./scripts/setup_env.sh

Generating public/private ed25519 key pair.
Enter passphrase (empty for no passphrase): 1
Enter same passphrase again: 2
Your identification has been saved in /home/atmark/.ssh/id_ed25519_vscode
:(省略)

 *  Terminal will be reused by tasks, press any key to close it.  3

図3.171 SSH 用の鍵を生成する


1

パスフレーズを設定します。設定しない場合は何も入力せず Enter を押します。

2

1 でパスフレーズを設定した場合は、確認のため再度入力してください。

3

ここで何か任意のキーを押すとターミナルが閉じます。

パスフレーズを設定した場合は、アプリケーションを Armadillo へ転送する時にパス フレーズの入力を求められることがあります。

[ティップ]

ssh の鍵は $HOME/.ssh/id_ed25519_vscode (と id_ed25519_vscode.pub ) に保存されていますので、 プロジェクトをバックアップする時は $HOME/.ssh も保存してください。

3.14.3.4. packages.txt の書き方

ABOSDEではコンテナイメージにパッケージをインストールするために container ディレクトリにある packages.txt を使用します。 packages.txt に記載されているパッケージは "apt install" コマンドによってコンテナイメージにインストールされます。

C 言語による開発の場合、packages.txt に [build] というラベルを記載することで、ビルド時のみに使用するパッケージを指定することが出来ます。

図3.172「C 言語による開発における packages.txt の書き方」に C 言語による開発の場合における packages.txt の書き方の例を示します。 ここでは、パッケージ名を package_A 、package_B 、package_C としています。

package_A
package_B

[build]   1
package_C

図3.172 C 言語による開発における packages.txt の書き方


1

このラベル以降のパッケージはビルド時のみに使用されます。

上記の例の場合、Armadillo 上で実行される環境では package_A 、package_B のみがインストールされ、package_C はインストールされません。

"[build] package_C" のように [build] の後に改行せずに、一行でパッケージ名を書くことは出来ませんのでご注意ください。

3.14.3.5. ABOSDEでの開発における制約

Makefile は app/src 直下に配置してください。 app/src 直下の Makefile を用いて make コマンドが実行されます。 ABOSDE では make コマンドのみに対応しています。

app/buildapp/lib 内のファイルが Armadillo に転送されますので、実行ファイルは app/build 、共有ライブラリ( 拡張子が .so ファイル )は app/lib に配置してください。

3.14.3.6. アプリケーション実行用コンテナイメージの作成

Armadillo 上でアプリケーションを実行するためのコンテナイメージを作成します。 ここで作成したコンテナイメージは SWU イメージを使用して Armadillo へインストールするため、 事前に 「SWUイメージの作成」 を参照して SWU の初期設定を行ってください。

コンテナイメージの作成、 実行ファイルや共有ライブラリの作成およびSWU イメージの作成も VSCode で行います。 VSCode の左ペインの [my_project] から [Generate development swu] を実行します。

images/abos-images/cui-app/cui_vscode_build_dev_image.png

図3.173 VSCode でコンテナイメージの作成を行う


コンテナイメージの作成にはしばらく時間がかかります。 VSCode のターミナルに以下のように表示されるとコンテナイメージの作成は完了です。

コンテナイメージを ./swu/my_project.tar に保存しました。
./swu/app.desc のバージョンを 1 から 2 に変更しました。
./development.swu を作成しました。
次は Armadillo に ./development.swu をインストールしてください。
 *  Terminal will be reused by tasks, press any key to close it.

図3.174 コンテナイメージの作成完了


作成した SWU イメージは my_project ディレクトリ下に development.swu という ファイル名で保存されています。

3.14.4. コンテナのディストリビューション

使用するコンテナのディストリビューションを以下のとおりです。

ディストリビューション
  • debian:bullseye-slim

3.14.5. Armadillo に転送するディレクトリ及びファイル

コンテナイメージ以外に、以下に示すディレクトリやファイルを Armadillo に転送します。 ここでは、プロジェクト名は my_project としています。

Armadillo に転送するディレクトリ及びファイル
  • my_project/app/build
  • my_project/app/lib

3.14.6. Armadillo 上でのセットアップ

3.14.6.1. アプリケーション実行用コンテナイメージのインストール

「アプリケーション実行用コンテナイメージの作成」 で作成した development.swu「SWU イメージのインストール」 を参照して Armadillo へインストールしてください。

インストール後に自動で Armadillo が再起動します。

3.14.6.2. ssh 接続に使用する IP アドレスの設定

VSCode 上で ABOSDE(Armadillo Base OS Development Environment) から、 ABOS Web が動作している Armadillo の一覧を確認し、 指定した Armadillo の IP アドレスを ssh 接続に使用することができます。 ただし、ATDE のネットワークを NAT に設定している場合は Armadillo がリストに表示されません。

図3.175「ABOSDE で ローカルネットワーク上の Armadillo をスキャンする」 の赤枠で囲われているボタンをクリックすることで、 ローカルネットワーク上で ABOS Web が実行されている Armadillo をスキャンすることができます。

images/abos-images/abos-web/abosde_monitor_welcome_page.png

図3.175 ABOSDE で ローカルネットワーク上の Armadillo をスキャンする


図3.176「ABOSDE を使用して ssh 接続に使用する IP アドレスを設定する」 の赤枠で囲われているマークをクリックすることで、 指定した Armadillo の IP アドレスを ssh 接続に使用する IP アドレスに設定することができます。

images/abos-images/cui-app/abosde_monitor_set_ip.png

図3.176 ABOSDE を使用して ssh 接続に使用する IP アドレスを設定する


図3.177「ABOSDE に表示されている Armadillo を更新する」 の赤枠で囲われているマークをクリックすることで、 ABOSDE に表示されている Armadillo を更新することができます。

images/abos-images/abos-web/abosde_monitor_rescan.png

図3.177 ABOSDE に表示されている Armadillo を更新する


ATDE のネットワークを NAT に設定している場合や、ABOS Web を起動していない場合等、 ABOSDE のリストに Armadillo が表示されない場合は、 プロジェクトディレクトリに入っている config/ssh_config ファイルを編集して IP アドレスを書き換えてください。

[ATDE ~/my_project]$ code config/ssh_config
Host Armadillo
    Hostname x.x.x.x 1
    User root
    IdentityFile ${HOME}/.ssh/id_ed25519_vscode
    UserKnownHostsFile config/ssh_known_hosts
    StrictHostKeyChecking accept-new

図3.178 ssh_config を編集する


1

Armadillo の IP アドレスに置き換えてください。

[ティップ]

Armadillo を初期化した場合や、プロジェクトを実行する Armadillo を変えた場合は, プロジェクトの config/ssh_known_hosts に保存されている公開鍵で Armadillo を認識できなくなります。 その場合はファイルを削除するか、「Setup environment」タスクを再実行してください。

3.14.6.3. アプリケーションの実行

VSCode の左ペインの [my_project] から [App run on Armadillo] を実行すると、 実行ファイルや共有ライブラリを作成した後、アプリケーションが Armadillo へ転送されて起動します。

images/abos-images/cui-app/cui_vscode_run_armadillo.png

図3.179 Armadillo 上でアプリケーションを実行する


VSCode のターミナルに以下のメッセージが表示されることがあります。 これが表示された場合は yes と入力して下さい。

Are you sure you want to continue connecting (yes/no/[fingerprint])?

図3.180 実行時に表示されるメッセージ


アプリケーションを終了するには VSCode の左ペインの [my_project] から [App stop on Armadillo] を実行してください。

images/abos-images/cui-app/cui_vscode_stop_armadillo.png

図3.181 アプリケーションを終了する


3.14.7. リリース版のビルド

ここでは完成したアプリケーションをリリース版としてビルドする場合の手順について説明します。

VSCode の左ペインの [my_project] から [Generate release swu] を実行すると、 リリース版のアプリケーションを含んだ SWU イメージが作成されます。 事前に 「SWUイメージの作成」 を参照して SWU の初期設定を行ってください。

images/abos-images/cui-app/cui_vscode_make_swu_image.png

図3.182 リリース版をビルドする


3.14.8. 製品への書き込み

作成した SWU イメージは my_project ディレクトリ下に release.swu というファイル名で保存されています。

この SWU イメージを 「SWU イメージのインストール」 を参照して Armadillo へインストールすると、 Armadillo 起動時にアプリケーションも自動起動します。

3.14.9. Armadillo 上のコンテナイメージの削除

development.swu または release.swu を Armadillo にインストールすることで保存されたコンテナイメージを削除する方法は、 「VSCode から実行する」 を参照してください。

3.15. システムのテストを行う

Armadillo 上で動作するシステムの開発が完了したら、製造・量産に入る前に開発したシステムのテストを行ってください。

テストケースは開発したシステムに依ると思いますが、 Armadillo で開発したシステムであれば基本的にテストすべき項目について紹介します。

3.15.1. ランニングテスト

長期間のランニングテストは実施すべきです。

ランニングテストで発見できる現象としては、以下のようなようなものが挙げられます。

  • 長期間稼働することでソフトウェアの動作が停止してしまう

    開発段階でシステムを短い時間でしか稼働させていなかった場合、長期間ランニングした際になんらかの不具合で停止してしまう可能性が考えられます。

    開発が完了したら必ず、長時間のランニングテストでシステムが異常停止しないことを確認するようにしてください。

    コンテナの稼働情報は podman stats コマンドで確認することができます。

  • メモリリークが発生する

    アプリケーションのなんらかの不具合によってメモリリークが起こる場合があります。

    また、運用時の Armadillo は基本的に overlayfs で動作しています。 そのため、外部ストレージやボリュームマウントに保存している場合などの例外を除いて、動作中に保存したデータは tmpfs (メモリ)上に保存されます。 よくあるケースとして、動作中のログなどのファイルの保存先を誤り、 tmpfs 上に延々と保存し続けてしまうことで、メモリが足りなくなってしまうことがあります。

    長時間のランニングテストで、システムがメモリを食いつぶさないかを確認してください。

    メモリの空き容量は図3.183「メモリの空き容量の確認方法」に示すように free コマンドで確認できます。

    [armadillo ~]# free -h
                  total        used        free      shared  buff/cache   available
    Mem:           1.9G      327.9M        1.5G        8.8M       97.4M        1.5G
    Swap:       1024.0M           0     1024.0M

    図3.183 メモリの空き容量の確認方法


3.15.2. 異常系における挙動のテスト

開発したシステムが、想定した条件下で正しく動作することは開発時点で確認できていると思います。 しかし、そのような正常系のテストだけでなく、正しく動作しない環境下でどのような挙動をするのかも含めてテストすべきです。

よくあるケースとしては、動作中に電源やネットワークが切断されてしまった場合です。

電源の切断時には、 Armadillo に接続しているハードウェアに問題はないか、電源が復旧した際に問題なくシステムが復帰するかなどをよくテストすると良いです。

ネットワークの切断時には、再接続を試みるなどの処理が正しく実装されているか、 Armadillo と サーバ側でデータなどの整合性が取れるかなどをよくテストすると良いです。

この他にもシステムによっては多くの異常系テストケースが考えられるはずですので、様々な可能性を考慮しテストを実施してから製造・量産ステップに進んでください。



[4] バージョン3.xまではPUEL(VirtualBox Personal Use and Evaluation License)が適用されている場合があります。

[5] 特権ユーザーでGUIログインを行うことはできません

[6] rebootコマンド時は、I2Cによりリセットされます。

[7] 1000Mbps(1000BASE-T)はHalf-Duplexに非対応です。

[8] フレームバッファデバイスとして利用することもできます。

[9] CEA-861 規格の VIC コード。

[10] Armadillo-X2にカメラは付属していません。

[11] UVCカメラなどを接続してV4L2デバイスを追加している場合は、番号が異なる可能性があります。

[12] USBキーボードなどを接続してインプットデバイスを追加している場合は、番号が異なる可能性があります
