製品タイプの選択

カスタマイズのベースとなる Armadillo-IoT ゲートウェイ A6E の製品タイプは2種類あります。

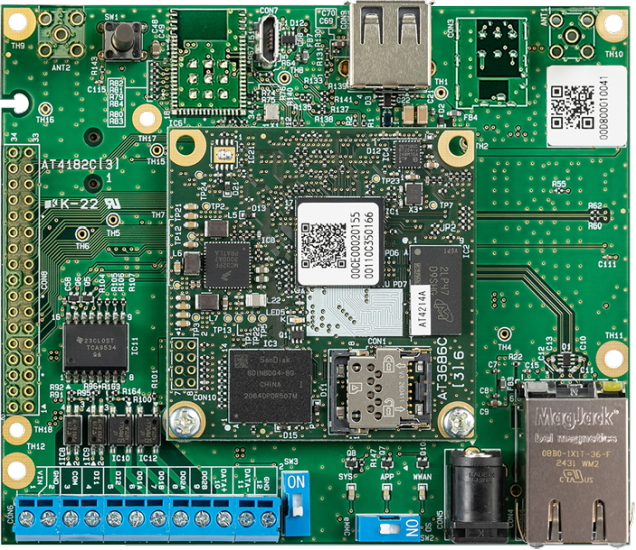

LAN、USB2.0、RS-485シリアル通信(半二重)、接点入力2ch、接点出力2chでインターフェースが足りている場合、または拡張インターフェース(CON8)を利用し、カスタム拡張基板で機能を追加する場合は、「標準タイプ」をベースにしてください。

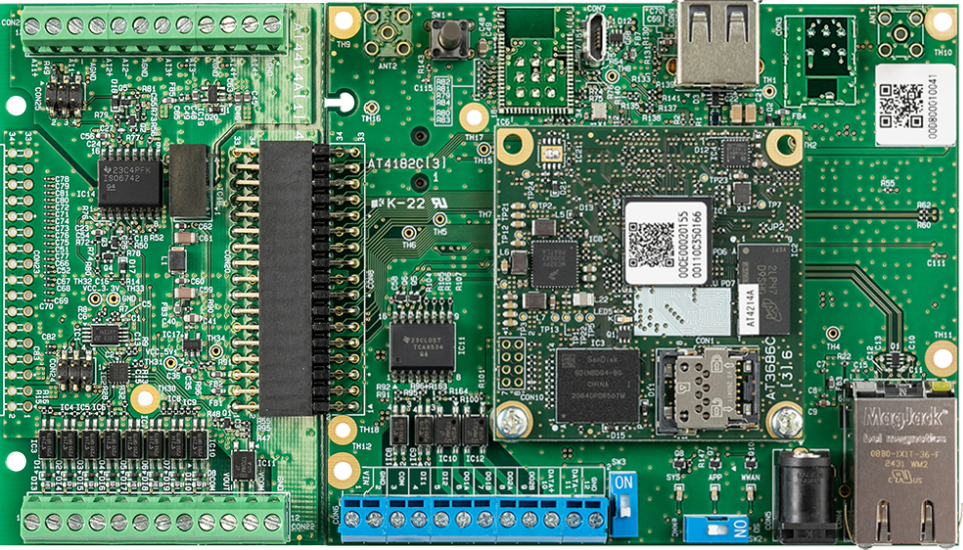

LAN、USB2.0、RS-485シリアル通信（半二重）、接点入力2ch、接点出力2chに加えて、アナログ入力4chと接点入力8chを追加する場合は、「+Di8+Ai4タイプ」をベースにしてください。

「標準タイプ」をベースにした場合と「+Di8+Ai4タイプ」をベースにした場合の、最終形態の例を図3.1「標準タイプと +Di8+Ai4 タイプ の最終形態の例」に示します。

「+Di8+Ai4タイプ」は、「標準タイプ」に比べて+DI8+AI4拡張基板の分だけ幅が広くなります。

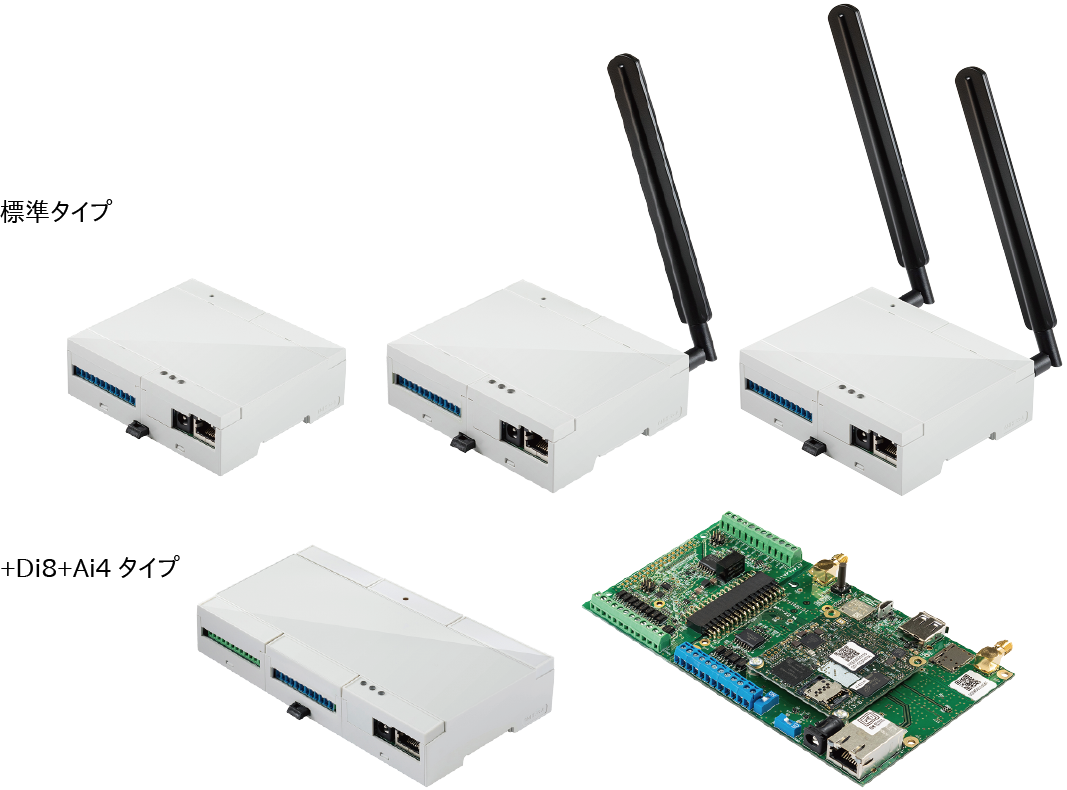

図3.1 標準タイプと +Di8+Ai4 タイプ の最終形態の例

	搭載するLTEモジュールによって、端子台の色やWLAN+BTコンボモジュールの搭載位置、WLAN+BT用基板アンテナの形状が変わります。詳細については、「LTEモジュールの選択による影響」をご参照ください。
