Armadillo-900のMSL(Moisture Sensitivity Level)は、レベル3です。
Armadillo-900はアルミ防湿袋に脱気梱包されて出荷されます。
保管条件は以下のとおりです。
表10.4 保管条件
| 項目 | 内容 |
|---|
温湿度 | 気温30℃、相対湿度60%未満 |
アルミ防湿袋未開封での保管期限 | 12ヶ月 |
アルミ防湿袋開封後の保管期限 | 168時間 |
以下の状況になった場合、リフローはんだ付け時にArmadillo-900の内層剥離やクラック等を防ぐため、
リフローはんだ付け前にプリベークすることを推奨します。
-
保管条件(温湿度または保管期限)を逸脱した場合
-
アルミ防湿袋に穴が開くなど何らかの破損が発生した場合
-

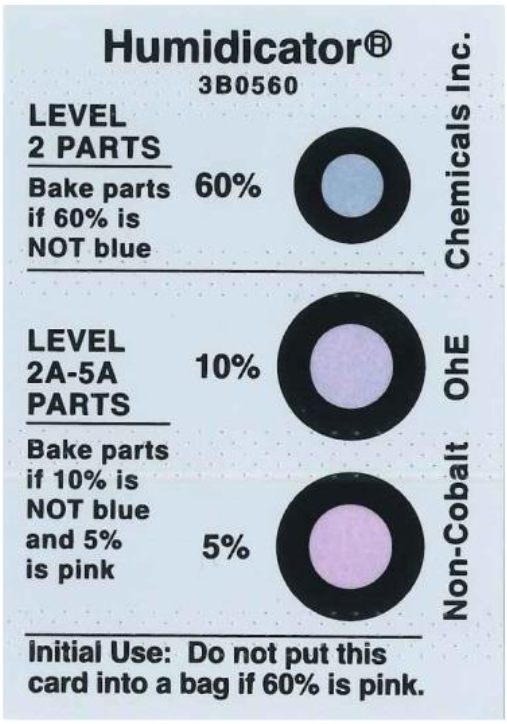

アルミ防湿袋内の湿度指示カードの5%の部分がピンク色、かつ10%の部分が青色以外になっている場合
プリベークする場合の推奨プリベーク条件は以下のとおりです。
トレイに搭載した状態でベーキング可能です。
推奨プリベーク条件
-
125℃＋10℃/-0℃、相対湿度5%以下で24～48時間、2回まで
-
プリベーク後、24時間以内に実装
