電気的仕様

7.1. 絶対最大定格

表7.1 絶対最大定格

項目	Min.	Max.	単位	備考
VSYS_5V	-0.3	5.5	V
BUCK1_1V8	-0.3	1.98	V
PTx, JTAG0_x/LPUART1_x, STATUS_LED, SDHC2_x, LPUART4_x, BOOT_MODEx, RESETx_B	-0.3	BUCK1_1V8 + 0.3	V
BT1_CFGx	-0.3	EXT_1V8 + 0.3	V
USBx_VBUS_DETECT	-0.3	5.6	V
ONOFF	-0.3	VDD_VBAT18 + 0.3	V
SYS_N_RST	-0.3	VSYS_5V + 0.5	V
ENET0_x	-0.3	4.0	V
ENET0_LEDx	-0.3	3.6	V
温度範囲	-20	70	℃	結露なきこと


	絶対最大定格は、あらゆる使用条件や試験状況において、瞬時でも超えてはならない値です。上記の値に対して余裕をもってご使用ください。

表7.2 推奨動作条件

表7.3 入出力仕様

項目	記号	Min.	Max.	単位	備考
ハイレベル出力電圧	VOH(PTAx, PTBx, PTEx, PTFx, JTAG0_x/LPUART1_x, SDHC2_x, LPUART4_x)	BUCK1_1V8 - 0.5	BUCK1_1V8	V	IOH = -10mA(DSE=1), -5mA(DSE=0)
ハイレベル出力電圧	VOH(PTCx, PTDx, STATUS_LED)	0.8 x BUCK1_1V8	BUCK1_1V8	V	IOH = -0.1mA(DSE=1), -2mA(DSE=0)
ローレベル出力電圧	VOL(PTAx, PTBx, PTEx, PTFx, JTAG0_x/LPUART1_x, SDHC2_x, LPUART4_x)	0	0.5	V	IOL = 10mA(DSE=1), 5mA(DSE=0)
ローレベル出力電圧	VOL(PTCx, PTDx, STATUS_LED)	0	0.5	V	IOL = 0.1mA(DSE=1), 2mA(DSE=0)
ハイレベル入力電圧	VIH(PTAx, PTBx, PTEx, PTFx, JTAG0_x/LPUART1_x, SDHC2_x, LPUART4_x)	0.75 x BUCK1_1V8	BUCK1_1V8	V
ハイレベル入力電圧	VIH(PTCx, PTDx)	0.7 x BUCK1_1V8	BUCK1_1V8	V
ローレベル入力電圧	VIL(PTAx, PTBx, PTEx, PTFx, JTAG0_x/LPUART1_x, SDHC2_x, LPUART4_x)	0	0.3 x BUCK1_1V8	V
ローレベル入力電圧	VIL(PTCx, PTDx)	0	0.3 x BUCK1_1V8	V
Pull-up/Pull-down抵抗	R(PTAx, PTBx, PTEx, PTFx, JTAG0_x/LPUART1_x, SDHC2_x, LPUART4_x)	25	50	kΩ
Pull-up/Pull-down抵抗	R(PTCx, PTDx, STATUS_LED)	20	50	kΩ

Armadillo-900の電源回路の構成は以下のとおりです。

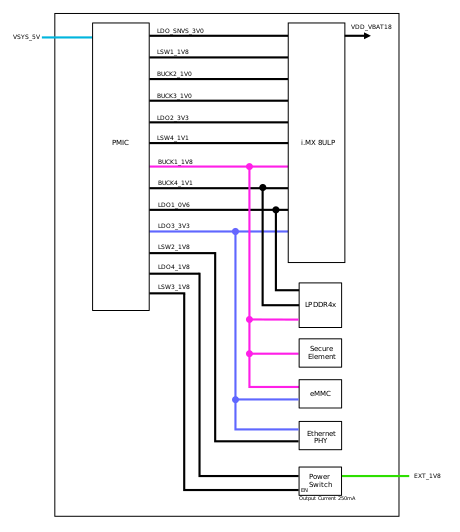

図7.1 電源回路の構成

Armadillo-900の電源シーケンスは次のとおりです。

図7.2 電源シーケンス

電源オン時
Armadillo-900に電源(VSYS_5V)を投入すると、LDO_SNVS_3V0、VDD_VBAT18の順で電源が立ち上がり、 i.MX 8ULPからパワーマネジメントIC(PMIC)にPMIC_ON_REQ信号が出力されます。パワーマネジメントIC(PMIC)はPMIC_ON_REQ信号のアサートを検知後、電源オンシーケンスを開始し、各電源を立ち上げます。電源オンシーケンスが完了すると、RESET0_B信号が解除され、Armadillo-900はアクティブモードとなります。
電源オフ時
poweroffコマンドにより、i.MX 8ULPがPMIC_ON_REQ信号の出力をLowにすると、RESET0_B信号がアサートされArmadillo-900はシャットダウンモードになります。また、PMIC_ON_REQ信号がLowになると、パワーマネジメントIC(PMIC)は電源オフシーケンスを開始し、LDO_SNVS_3V0、VDD_VBAT18以外の電源を立ち下げます。 Armadillo-900の電源(VSYS_5V)が切断されると、LDO_SNVS_3V0、VDD_VBAT18の順で電源が立ち下がります。
