動作確認方法

5.1. ABOS Web を用いたネットワーク設定方法

この節では、ABOS Web を用いたネットワーク設定を行います。

コマンドラインによるネットワーク設定を行いたい場合は「コマンドラインを用いたネットワーク設定方法」をご参照ください。

5.1.1. ABOS Web とは

Armadillo Base OS(以降、 ABOS) には、 Armadillo と作業用 PC が同一 LAN 内に存在していれば Web ブラウザからネットワークの設定や、 SWU イメージのインストールなどを行うことが可能となる、 ABOS Web という機能があります。この機能は、バージョン v3.17.4-at.7 以降の ABOS に標準で組み込まれています。

現在、ネットワークに関して ABOS Web で設定できるのは以下のものです。

WWAN設定
WLAN設定
各接続設定（各ネットワークインターフェースの設定）
DHCPサーバー設定
NAT設定
VPN設定


	ABOS Webで設定できる項目はネットワーク関連以外にもありますが、それらについては「Web UI から Armadillo をセットアップする (ABOS Web)」で紹介します。

LTE モジュールを搭載した Armadillo をお使いで、LTE モジュールによる WWAN 接続でインターネットにアクセスする場合に、Armadillo に LAN で接続した機器から Armadillo をルーターとして利用したい場合には、NAT設定機能が役に立つでしょう。 LTE モジュールによる WWAN 通信でクラウドサービスに接続し、WLAN や LAN で接続した機器から集めたデータをクラウドサービスに転送したり、それらの機器を、クラウドサービスから Armadillo 経由で遠隔制御するようなシステムを構成する場合にご利用ください。

以下では、 ABOS Web を利用した各種ネットワーク設定の方法について紹介します。

5.1.2. ABOS Web へのアクセス

Armadillo と PC を有線 LAN で接続し、Armadillo の電源を入れて PC で Web ブラウザを起動した後、Web ブラウザのアドレスバーに次の URL を入力してください： https://armadillo.local:58080

ABOS Web は、初期状態では同一サブネットのネットワークのみアクセス可能です。
サブネット外からのアクセスを許可したい場合は、 /etc/atmark/abos_web/init.conf を作成し、ABOS Web のサービスを再起動してください。

以下の例ではコンテナとループバックからのアクセスのみを許可します：

[armadillo ~]# vi /etc/atmark/abos_web/init.conf
command_args="--allowed-subnets '10.88.0.0/16 127.0.0.0/8 ::1/128'"
[armadillo ~]# persist_file -v /etc/atmark/abos_web/init.conf
'/mnt/etc/atmark/abos_web/init.conf' -> '/target/etc/atmark/abos_web/init.conf'
[armadillo ~]# rc-service abos-web restart

ABOS Web が動作する Armadillo が、同じ LAN 上に複数あると、ABOS Web に接続する URL のホスト名部分（armadillo.local）は、2台めでは armadillo-2.local、3台めでは armadillo-3.local のように、違うものが自動的に割り当てられます。どのホスト名が、どの Armadillo のものなのかを判別するのが難しいので、複数台の Armadillo で同時に ABOS Web を動かすときは、LAN に固定 IP アドレスを設定して、IP アドレスで指定できるようにするのがよいでしょう。

5.1.3. ABOS Web のパスワード登録

「initial_setup.swu の作成」で ABOS Web のログイン用パスワードを設定していない場合、 ABOS Web 初回ログイン時に、 "初回ログイン"のパスワード登録画面が表示されますので、パスワードを設定してください。

images/abos-images/abos-web/new-password.png

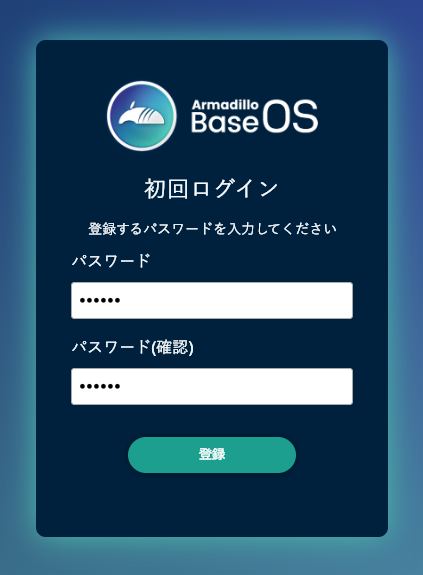

図5.1 パスワード登録画面

"初回ログイン"のパスワード登録画面で、"パスワード" フィールドと "パスワード(確認)" フィールドに、登録したいパスワードを入力してから、"登録" ボタンをクリックしてください。パスワード登録完了画面が表示されたら、パスワード登録の完了です。

images/abos-images/abos-web/new-password_success.png

図5.2 パスワード登録完了画面

パスワード登録完了画面にある "ログインページ" というリンクをクリックすると、ログイン画面が表示されますので、先ほど登録したパスワードを入力して "ログイン" ボタンをクリックしてください。

ABOS Web に対応した Armadillo が正常に起動していれば、Web ブラウザに ABOS Web のログイン画面が表示されます。

図5.3 ログイン画面

ログイン画面で ABOS Web のパスワードを入力して認証されれば、ABOS Web の設定画面に表示が変わり、設定操作を行うことができます。

図5.4 トップページ

5.1.4. ABOS Web のパスワード変更

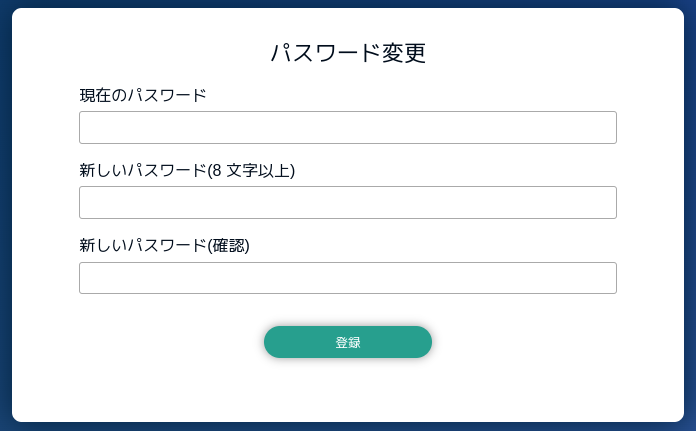

登録した ABOS Web のログイン用パスワードは「設定管理」画面から変更することができます。トップページから「設定管理」をクリックすると、移動した先にパスワード変更画面が表示されますので、現在のパスワードと変更後のパスワードを入力して登録ボタンをクリックしてください。

images/abos-images/abos-web/change-password.png

図5.5 ログイン画面

5.1.5. ABOS Web の設定操作

ABOS Web で Armadillo の動作設定を行うには、ログイン後に表示されるトップページで、設定したい機能へのリンクをクリックしてください。リンクをクリックすると、リンク先の設定画面が表示されますので、設定画面で、現在の設定内容の確認や設定変更を行ってください。現在の設定内容を確認するには、"各接続設定"をクリックしてください。各機能の設定ページへのリンクは、それぞれの設定ページでも、左端にサイドメニュー形式で表示されます。以後、サイドメニュー形式で表示されたリンクをクリックすることを、「サイドメニューから xxx を選択する」と表記します。ログイン後に表示されるトップページと、それぞれの設定ページには、左端のサイドメニューに加え、上端右側に、現在の接続状態が表示されます。現在の接続状態は、WWAN、WLAN、LAN、のそれぞれについて表示されます。 WWAN と WLAN は、それらの通信モジュールが Armadillo に搭載されていなければ、表示されません。

5.1.6. ログアウト

ABOS Web で必要なセットアップを行なったら、サイドメニューから "ログアウト" を選択してログアウトしてください。ログアウトすると、ログイン画面が再び表示されますので、ABOS Web をすぐに使わないのであれば、Web ブラウザを閉じてください。

5.1.7. WWAN設定

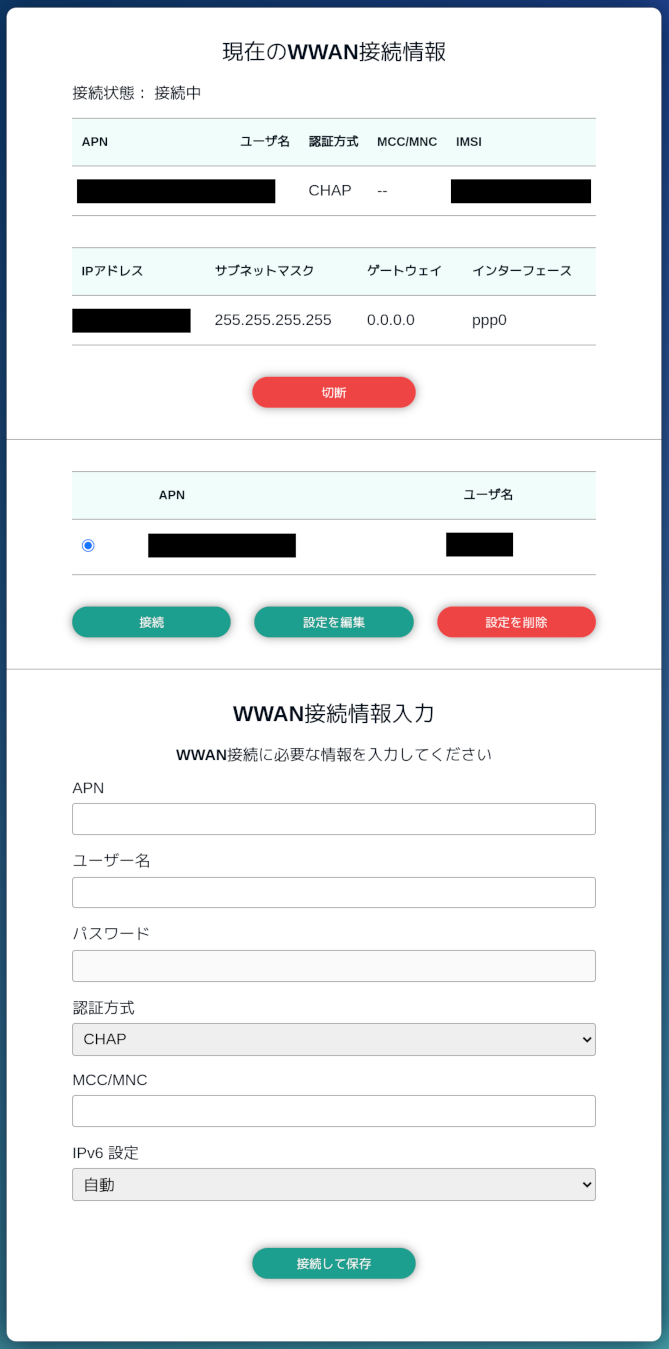

LTE をはじめとする WWAN 通信モジュールを搭載した Armadillo の、WWAN 設定を行います。この設定画面では、WWAN 接続設定の登録と、WWAN 接続の状態（現在のアドレス情報）の表示、登録済み WWAN 接続設定の編集と削除を行うことができます。設定項目のうち、"MCC/MNC" は、通常は空欄にしてください。 MCC/MNC 以外の項目を正しく設定しても WWAN 通信が動作しない場合、特に SIM カードがマルチキャリア SIM の場合は、ご契約の通信事業者に MCC/MNM を問い合わせ、通信事業者から提示された MCC/MNC の値を設定してください。それぞれの入力フィールドに設定値を入力して "接続して保存" ボタンをクリックすると、WWAN 接続の設定を登録して、WWAN 接続動作を実行します。 WWAN 通信設定が行われ、ネットワーク接続が確立した状態では、割当たっている IP アドレスなどを "現在のWWAN接続情報" に表示します。図5.6「WWAN設定画面」に、WWAN 設定を行った状態を示します。

図5.6 WWAN設定画面


	ABOS Web のバージョン 1.3.3 以降では「IPv6 設定」を選択することができます。使用する SIM によっては IPv6 が有効だと接続できず、無効にすると接続できることがあります。その場合は、この設定を「使用しない」に設定して接続してください。

5.1.8. WLAN 設定

無線 LAN モジュールを搭載した Armadillo の、WLAN（無線 LAN）設定を行います。この設定画面では、WLAN クライアント（子機）としての設定または、WLAN アクセスポイントとしての設定を行うことができます。クライアントとアクセスポイントのどちらか一方について、接続設定の登録と接続の状態の表示、登録済み設定の削除を行なえます。クライアントとアクセスポイントのどちらに設定するかは、"動作モード選択"欄で指定します。

クライアント設定とアクセスポイント設定の、それぞれについて、以下に説明します。

5.1.8.1. WLAN 設定（クライアントとしての設定）

"動作モード選択"欄で"クライアントとして使用する"を選択すると、クライアント設定画面が表示されます。もしアクセスポイントに設定済みの場合は、アクセスポイントの設定を削除してください。そうしないと、動作モードをクライアントに切り替えることができません。設定項目のうち、ネットワーク名(SSID) は、リストから選択してください。 WLAN アクセスポイントを Armadillo が何も検出できない場合は、このリストが空になります。セキュリティ方式も、リストから選択してください。 DHCP と固定は、DHCP を選択すると DHCP サーバーから IP アドレスを取得します。固定を選択すると、固定 IP アドレス設定用の入力フィールドを表示します。それぞれの入力フィールドに設定値を入力して "接続して保存" ボタンをクリックすると、WLAN クライアント設定を登録して、WLAN 接続動作を実行します。 WLAN 接続設定が行われ、WLAN 接続が確立した状態では、割当たっている IP アドレスなどを "現在のWLAN接続情報" に表示します。

ABOS-WEB上では複数のネットワーク設定を保存することが可能です。設定項目のうちにネットワーク情報を入力した後、 "保存" ボタンをクリックすると、入力した内容の登録のみを行い、接続は行いません。登録した設定の一覧は WLAN ページの中央にあるリストに表示されます。このリストでは WLAN 設定の接続／編集／削除を行うことができます。保存した設定に接続先を変更したい場合はリストから選択して、"接続" ボタンをクリックしてください。保存した設定を編集したい場合はリストから選択して、"設定を編集" ボタンをクリックしてください。保存した設定を削除したい場合はリストから選択して、"設定を削除" ボタンをクリックしてください。

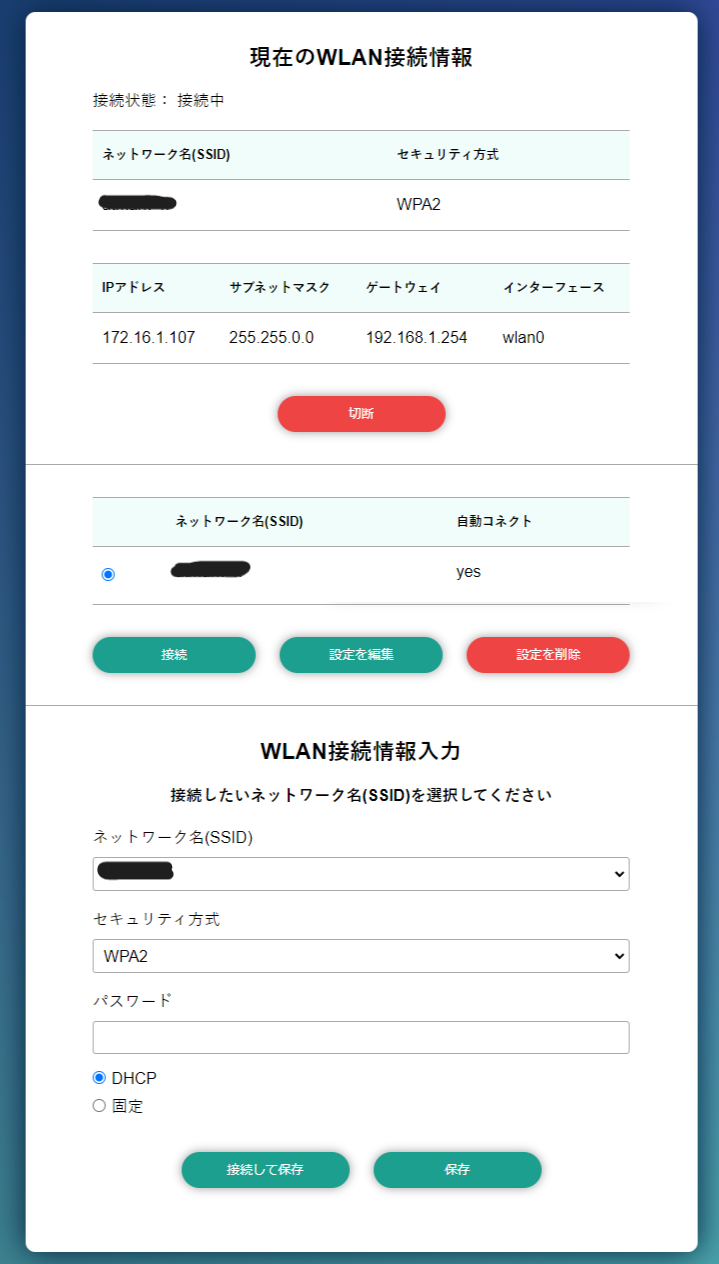

図5.7「WLAN クライアント設定画面」に、WLAN クライアント設定を行った状態を示します。

images/abos-images/abos-web/wlan_sta.png

図5.7 WLAN クライアント設定画面

登録済み WLAN クライアント設定を削除して、WLAN アクセスポイントとの接続を切断するには、"設定を削除" ボタンをクリックしてください。

5.1.8.2. WLAN 設定（アクセスポイントとしての設定）

"動作モード選択"欄で"アクセスポイントとして使用する"を選択すると、アクセスポイント設定画面が表示されます。もしクライアントに設定済みの場合は、クライアントの設定を削除してください。そうしないと、動作モードをアクセスポイントに切り替えることができません。設定項目のうち、ブリッジアドレスは、WLAN アクセスポイントに割り当てる IP アドレスを入力してください。サブネットマスクは、アクセスポイントのサブネットのものを入力してください。使用周波数は、5GHz と 2.4GHz のうち使用するものを選択してください。両方の周波数を同時に使用することはできません。使用チャンネルは、リストから選択してください。 SSID とパスワードに入力した値は、アクセスポイントに設定した Armadillo に WLAN 子機を接続する際に使用します。

それぞれの入力フィールドに設定値を入力して "設定" ボタンをクリックすると、WLAN アクセスポイント設定を登録して、WLAN アクセスポイント動作を開始します。 WLAN アクセスポイント設定が行われ、アクセスポイント動作中の状態では、"現在のアクセスポイント情報" に設定内容を表示します。

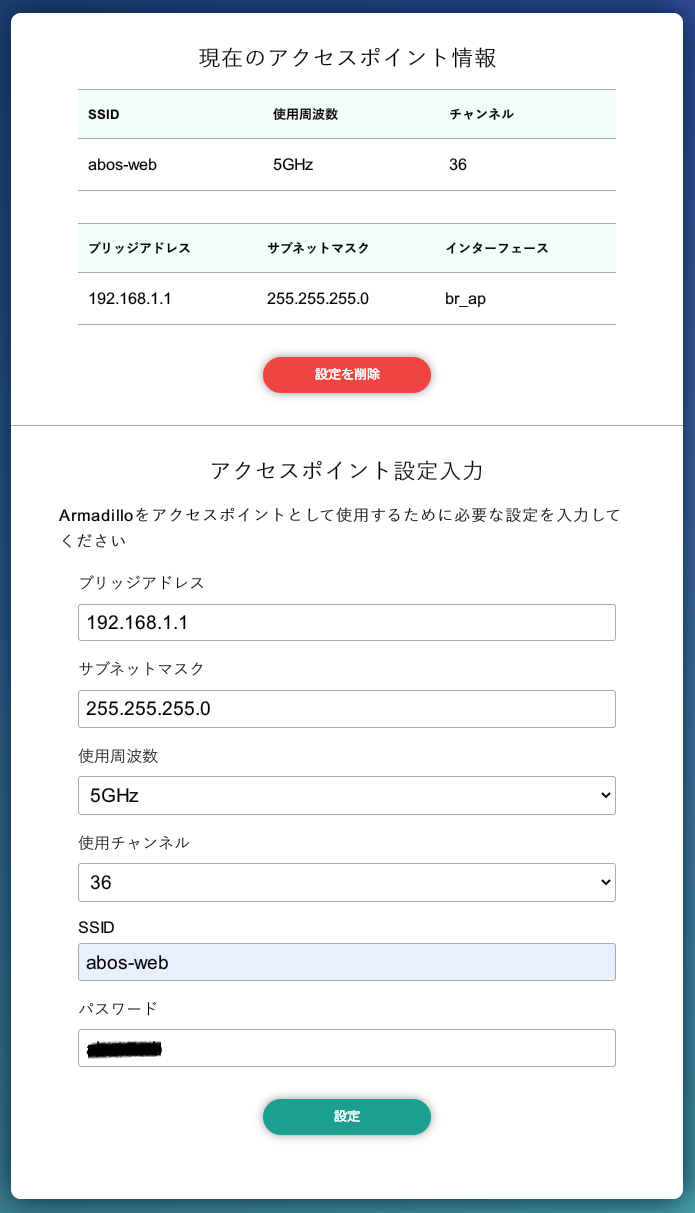

図5.8「WLAN アクセスポイント設定画面」に、WLAN アクセスポイント設定を行った状態を示します。

図5.8 WLAN アクセスポイント設定画面


	アクセスポイントモードのセキュリティ方式は、WPA2 を使用します。

5.1.9. 各接続設定（各ネットワークインターフェースの設定）

設定されたネットワーク接続の一覧を表示します。表示した接続のそれぞれについて、接続の有効化（「接続」）や無効化（「切断」）、および接続設定内容の編集や削除を行うことができます。接続の操作を行う時は、操作したい接続をラジオボタンで選択してください。

images/abos-images/abos-web/connection.png

図5.9 現在の接続情報画面

ここで、「ネットワーク接続」は、Linux のネットワーク接続管理機能（NetworkManager）が管理するコネクションです。ネットワーク接続に対する設定項目の詳細は、NetworkManager のリファレンス（https://developer-old.gnome.org/NetworkManager/stable/nmcli.html）をご覧ください。接続設定内容を編集したい接続を選択して "設定を編集" ボタンをクリックすると、設定内容の編集画面を表示します。 LAN の接続以外、つまり、WWANと WLAN の接続に対する設定は、"WWAN設定" や "WLAN設定" の設定画面をお使いいただくのが簡単です。

それぞれの接続設定画面では、IPv4 と IPv6 のそれぞれについて、IP アドレスを自動割り当てするかまたは固定 IP アドレスにするかを選択して設定できます。 IP アドレスの割り当ては、デフォルトでは自動割り当てです。 Armadillo を接続した LAN や WLAN で、Armadillo を DHCP サーバーとして運用する場合は、それらのネットワーク接続を固定 IP アドレスに設定してください。

5.1.9.1. LAN 接続設定

LAN 接続の接続名は、デフォルトでは "Wired connection 1" です。 LAN ポートを二つ搭載した Armadillo では、二つめの LAN ポートに対応する "Wired connection 2" も有効です。 Armadillo を LAN と WWAN との間で IPv4 ルーターとして運用する場合は、LAN 接続の設定で IPv4 アドレスを固定 IP アドレスに設定して下さい。図5.10「LAN 接続設定で固定 IP アドレスに設定した画面」に、LAN 接続の設定編集画面で固定 IP アドレスに設定した状態を示します。

images/abos-images/abos-web/connection-setup_lan.png

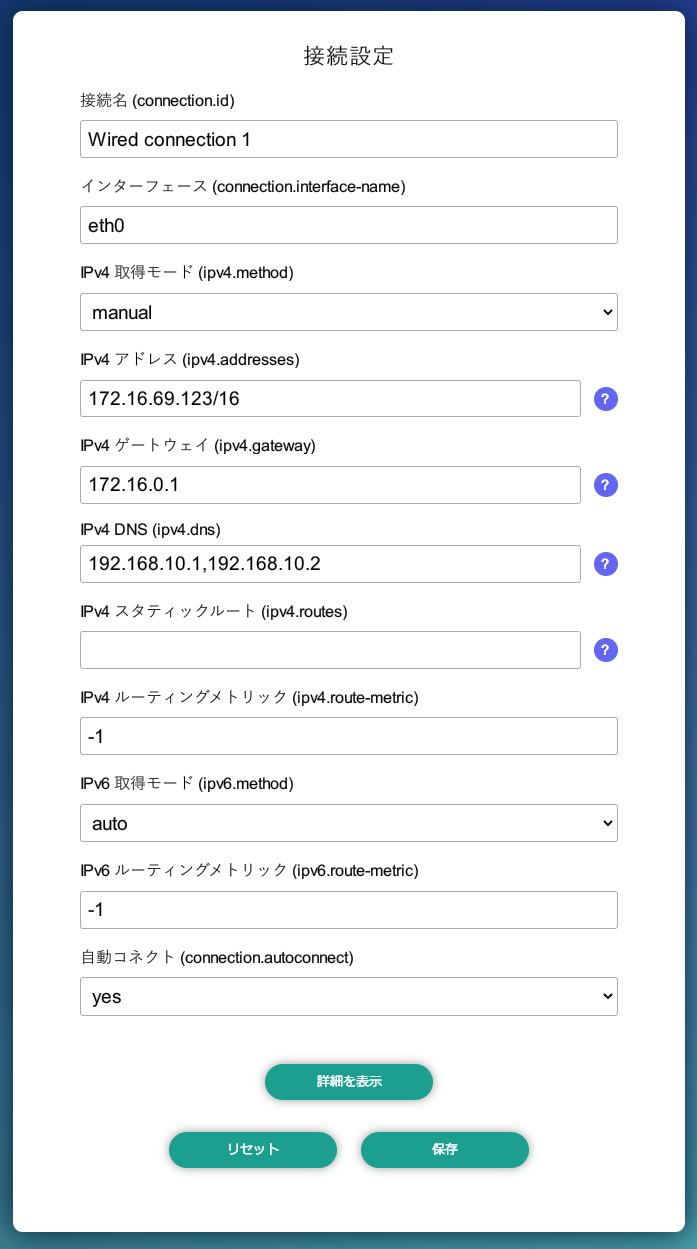

図5.10 LAN 接続設定で固定 IP アドレスに設定した画面

5.1.9.2. WWAN 接続設定

WWAN 接続の接続名は、デフォルトでは "gsm-ttyCommModem" です。

5.1.9.3. WLAN 接続設定

WLAN 接続の接続名は、デフォルトでは、クライアントモードが "abos_web_wlan"、アクセスポイントモードが "abos_web_br_ap" です。

5.1.10. DHCPサーバー設定

ネットワークインターフェースごとに、接続したネットワーク上で Armadillo を DHCP サーバーとして動作させる設定を行うことができます。接続済みの DHCP サーバー情報を、画面上部の"現在のDHCP情報"に表示します。 DHCPサーバーの設定を登録する場合は、"DHCP情報入力"欄に設定内容を入力して"設定"ボタンをクリックしてください。図5.11「eth0 に対する DHCP サーバー設定」に、一つめの LAN ポート（eth0）に対する設定を行った状態を示します。

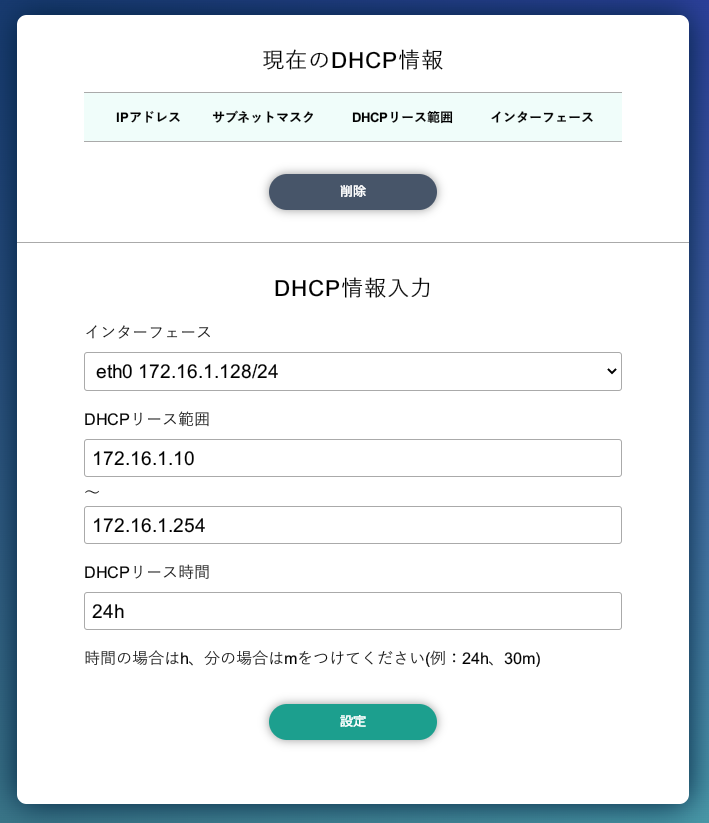

図5.11 eth0 に対する DHCP サーバー設定

たとえば、LAN ポートが二つある Armadillo で、それぞれの LAN ポートを異なる LAN に接続して、それぞれの LAN 上で Armadillo を DHCP サーバーとして運用する場合は、eth0 と eth1 に対して DHCP サーバー設定を行ってください。 DHCP サーバー設定を削除するには、"現在のDHCP情報"の一覧で削除したい設定を選択して、"削除"ボタンをクリックしてください。

5.1.11. NAT設定

この設定画面では、ルーター機能での宛先インターフェース設定と、Armadillo を接続した LAN 上の機器用のポートフォワーディング設定を行うことができます。 Armadillo を LAN や WLAN と WWAN との間でルーターとして運用する場合は、NAT設定の宛先インターフェースを WWAN のインターフェースに設定してください。そして、LAN や WLAN 上の機器を、WWAN 接続したインターネットにサーバーとして公開したい場合は、ポートフォワーディング設定を使ってください。

5.1.11.1. NAT 設定

ルーター機能での宛先インターフェース設定を行なえます。図5.12「LTE を宛先インターフェースに指定した設定」に、宛先インターフェースに ppp0 を指定した場合の画面を示します。

images/abos-images/abos-web/nat_if_ppp0.png

図5.12 LTE を宛先インターフェースに指定した設定

5.1.11.2. ポートフォワーディング設定

受信インターフェースごとに、ポートフォワーディング設定を登録できます。図5.13「LTE からの受信パケットに対するポートフォワーディング設定」に、受信インターフェース ppp0 について、ポート8080番宛の tcp パケットをポートフォワーディングする設定を行った状態を示します。

images/abos-images/abos-web/nat_port_forwarding.png

図5.13 LTE からの受信パケットに対するポートフォワーディング設定

5.1.12. VPN設定

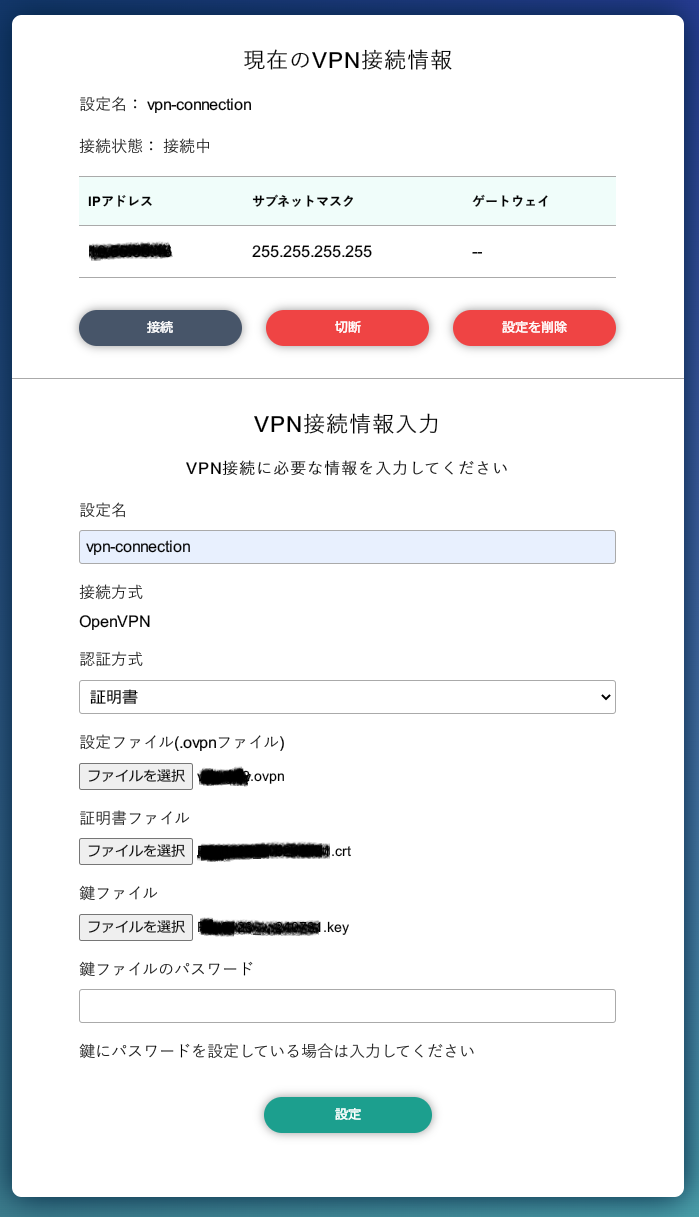

Armadillo の VPN 接続設定を行います。この設定画面では、認証方式や VPN クライアントの設定ファイル、認証用の証明書と鍵の設定を行うことができます。 VPN 接続を設定していれば、現在の接続状態も表示します。現在の接続状態表示欄にある "接続" ボタンと "切断" ボタンで、VPN 接続の接続と切断を行なえます。 VPN クライアントは、現在 OpenVPN をサポートしています。

図5.14「VPN 設定」に、VPN 接続設定を行った状態を示します。

images/abos-images/abos-web/vpn-setting.png

図5.14 VPN 設定

認証方式は、"ユーザ名とパスワード" と "証明書" のどちらか一方を選択できます。認証方式が "証明書" の場合、.ovpn ファイルに証明書や鍵が埋め込まれていれば、それらのファイルを指定する必要はありません。

ABOS Web は、VPN 接続を設定する際に abos_web_openvpn という名前のコンテナを自動的に作成し、このコンテナで VPN クライアントを実行します。 VPN 接続動作を実行する時には、進行状況を示すログを表示します。

登録済み VPN 設定を削除して、VPN 接続を切断するには、"設定を削除" ボタンをクリックしてください。

5.1.13. 状態一覧

各設定画面で行った設定の現在状態を、設定ごとに区切って一覧表示します。

5.2. コマンドラインを用いたネットワーク設定方法

基本的に、 Armadillo-900 開発セットのネットワーク設定は、「ABOS Web を用いたネットワーク設定方法」で紹介したとおり、 ABOS Web で行います。しかし、 ABOS Webで対応できない複雑なネットワーク設定を行いたい場合などは、コマンドラインからネットワークの設定を行うことも可能です。

ここでは、コマンドラインによるネットワークの設定方法について説明します。

5.2.1. 接続可能なネットワーク

表5.1 ネットワークとネットワークデバイス

ネットワーク	搭載モデル	ネットワークデバイス	出荷時の設定
Ethernet	全モデル	`eth0`	DHCP
LTE	Cat.1 bis	`ppp0`	無し
無線LAN	Cat.1 bis^[a], WLAN	`mlan0`	クライアントモード
^[a]型番によっては、搭載/非搭載が異なります。

5.2.2. IP アドレスの確認方法

Armadillo-900 開発セットの IP アドレスを確認するには、ip addr コマンドを使用します。

[armadillo ~]# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP qlen 1000
    link/ether 00:11:0c:00:0c:7d brd ff:ff:ff:ff:ff:ff
    inet 172.16.1.73/16 brd 172.16.255.255 scope global dynamic noprefixroute eth0
       valid_lft 7183sec preferred_lft 7183sec
    inet6 fe80::a32e:4e20:df35:b238/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: can0: <NOARP40000> mtu 16 qdisc noop state DOWN qlen 10
    link/[280]
4: mlan0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc mq state DOWN qlen 1000
    link/ether 52:b6:62:ac:78:a8 brd ff:ff:ff:ff:ff:ff
5: uap0: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN qlen 1000
    link/ether fe:84:a7:51:db:d2 brd ff:ff:ff:ff:ff:ff

図5.15 IP アドレスの確認

inet となっている箇所が IP アドレスです。特定のインターフェースのみを表示したい場合は、以下のようにします。

[armadillo ~]# ip addr show dev eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP qlen 1000
    link/ether 00:11:0c:00:0c:7d brd ff:ff:ff:ff:ff:ff
    inet 172.16.1.73/16 brd 172.16.255.255 scope global dynamic noprefixroute eth0
       valid_lft 7062sec preferred_lft 7062sec
    inet6 fe80::a32e:4e20:df35:b238/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

図5.16 IP アドレス(eth0)の確認

5.2.3. ネットワークの設定方法

Armadillo-900 開発セットでは、通常の Linux システムと同様、ネットワークインターフェースの設定は NetworkManager を使用します。

NetworkManager はすべてのネットワーク設定をコネクションとして管理します。コネクションには「どのようにネットワークへ接続するか」、「どのようにネットワークを作成するか」を記述し、 /etc/NetworkManager/system-connections/ に保存します。

また、1つのデバイスに対して複数のコネクションを保存することは可能ですが、1つのデバイスに対して有効化にできるコネクションは1つだけです。

NetworkManager は、従来の /etc/network/interfaces を使った設定方法もサポートしていますが、本書では nmcli を用いた方法を中心に紹介します。

5.2.3.1. nmcli について

nmcli は NetworkManager を操作するためのコマンドラインツールです。図5.17「nmcli のコマンド書式」に nmcli の書式を示します。このことから、 nmcli は「オブジェクト (OBJECT) というものが存在し、それぞれのオブジェクトに対してコマンド (COMMAND) を実行する。」という書式でコマンドを入力することがわかります。また、オブジェクトそれぞれに help が用意されていることもここから読み取れます。

nmcli [ OPTIONS ] OBJECT { COMMAND | help }

図5.17 nmcli のコマンド書式

5.2.4. nmcli の基本的な使い方

ここでは nmcli の、基本的な使い方を説明します。

5.2.4.1. コネクションの一覧表示

登録されているコネクションの一覧表示するには、図5.18「コネクションの一覧表示」に示すコマンドを実行します。 ^[7]

[armadillo ~]# nmcli connection
NAME                UUID                                  TYPE      DEVICE
Wired connection 1  xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx  ethernet  eth0

図5.18 コネクションの一覧表示

表示された NAME については、以降 [ID] として利用することができます。

5.2.4.2. コネクションの有効化・無効化

コネクションを有効化するには、図5.19「コネクションの有効化」に示すコマンドを実行します。

[armadillo ~]# nmcli connection up [ID]

図5.19 コネクションの有効化

コネクションを無効化するには、図5.20「コネクションの無効化」に示すコマンドを実行します。

[armadillo ~]# nmcli connection down [ID]

図5.20 コネクションの無効化

5.2.4.3. コネクションの作成

コネクションを作成するには、図5.21「コネクションの作成」に示すコマンドを実行します。

[armadillo ~]# nmcli connection add con-name [ID] type [type] ifname [interface name]

図5.21 コネクションの作成

[ID] にはコネクションの名前(任意)、[type] には ethernet、wifi といった接続タイプ、 [interfacename] にはインターフェース名(デバイス)を入力します。これにより /etc/NetworkManager/system-connections/ に[ID]の名前でコネクションファイルが作成されます。このファイルを vi などで編集し、コネクションを修正することも可能です。

Armadillo-900 開発セットを再起動したときにコネクションファイルが消えてしまわないように、 persist_file コマンドで永続化する必要があります。 persist_file コマンドに関する詳細は「persist_file について」を参照してください。

[armadillo ~]# persist_file /etc/NetworkManager/system-connections/<コネクションファイル名>

図5.22 コネクションファイルの永続化

別の Armadillo-900 開発セットからコネクションファイルをコピーした場合は、コネクションファイルのパーミッションを 600 に設定してください。 600 に設定後、 nmcli c reload コマンドでコネクションファイルを再読込します。

[armadillo ~]# chmod 600 /etc/NetworkManager/system-connections/<コネクションファイル名>
[armadillo ~]# persist_file /etc/NetworkManager/system-connections/<コネクションファイル名>
[armadillo ~]# nmcli c reload

swu イメージを使用してコネクションファイルのアップデートを行う場合は、 swu イメージに含めるコネクションファイルのパーミッションを 600 に設定してから、 swu イメージを作成してください。アップデート実行時には swu イメージ作成時のパーミッションが維持されるため、上記のコマンド実行手順は不要です。 swu イメージに関しては「SWU イメージのインストール」を参考にしてください。

5.2.4.4. コネクションの削除

コネクションを削除するには、図5.23「コネクションの削除」に示すコマンドを実行します。

[armadillo ~]# nmcli connection delete [ID]

図5.23 コネクションの削除

これにより /etc/NetworkManager/system-connections/ のコネクションファイルも同時に削除されます。コネクションの作成と同様に persist_file コマンドで永続化する必要があります。

[armadillo ~]# persist_file -d /etc/NetworkManager/system-connections/<コネクションファイル名>

図5.24 コネクションファイル削除時の永続化

5.2.4.5. 固定 IP アドレスに設定する

表5.2「固定 IP アドレス設定例」の内容に設定する例を、図5.25「固定 IP アドレス設定」に示します。

表5.2 固定 IP アドレス設定例

項目	設定
IP アドレス	192.0.2.10
マスク長	24
デフォルトゲートウェイ	192.0.2.1

[armadillo ~]# nmcli connection modify [ID] \
ipv4.method manual ipv4.addresses 192.0.2.10/24 ipv4.gateway 192.0.2.1

図5.25 固定 IP アドレス設定

5.2.4.6. DHCP に設定する

DHCP に設定する例を、図5.26「DHCP の設定」に示します。

[armadillo ~]# nmcli connection modify [ID] ipv4.method auto

図5.26 DHCP の設定


	`-ipv4.addresses` のように、プロパティ名の先頭に "-" を付けることで設定したプロパティを削除することができます。反対に "+" を付けることでプロパティを追加することができます。

5.2.4.7. DNS サーバーを指定する

DNS サーバーを指定する例を、図5.27「DNS サーバーの指定」に示します。

[armadillo ~]# nmcli connection modify [ID] ipv4.dns 192.0.2.1

図5.27 DNS サーバーの指定

5.2.4.8. コネクションの修正を反映する

有効化されているコネクションを修正した場合、かならず修正したコネクションを再度有効化してください。

[armadillo ~]# nmcli connection down [ID]
[armadillo ~]# nmcli connection up [ID]

図5.28 コネクションの修正の反映

5.2.4.9. デバイスの一覧表示

デバイスの一覧(デバイス名、タイプ、状態、有効なコネクション)を確認するには、図5.29「デバイスの一覧表示」に示すコマンドを実行します。

[armadillo ~]# nmcli device
DEVICE  TYPE      STATE        CONNECTION
eth0    ethernet  connected    Wired connection 1
lo      loopback  unmanaged    --

図5.29 デバイスの一覧表示

5.2.4.10. デバイスの接続

デバイスを接続するには、図5.30「デバイスの接続」に示すコマンドを実行します。

[armadillo ~]# nmcli device connect [ifname]

図5.30 デバイスの接続


	デバイスを接続するには、接続しようとしているデバイスの有効なコネクションが必要です。 "Error: neither a valid connection nor device given" というメッセージが表示された場合には、 `nmcli connection` などで有効なコネクションが存在するかを確認してください。

5.2.4.11. デバイスの切断

デバイスを切断するには、図5.31「デバイスの切断」に示すコマンドを実行します。

[armadillo ~]# nmcli device disconnect [ifname]

図5.31 デバイスの切断

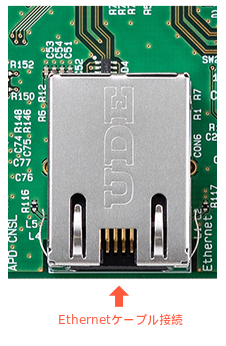

5.2.5. 有線 LAN の接続を確認する

有線 LAN で正常に通信が可能かを確認します。設定を変更した場合、必ず変更したインターフェースを再度有効化してください。

同じネットワーク内にある通信機器と PING 通信を行います。以下の例では、通信機器が「192.0.2.20」という IP アドレスを持っていると想定しています。

[armadillo ~]# ping -c 3 192.0.2.20
PING 192.0.2.20 (192.0.2.20): 56 data bytes
64 bytes from 192.0.2.20: seq=0 ttl=64 time=3.056 ms
64 bytes from 192.0.2.20: seq=1 ttl=64 time=1.643 ms
64 bytes from 192.0.2.20: seq=2 ttl=64 time=1.633 ms

--- 192.0.2.20 ping statistics ---
3 packets transmitted, 3 packets received, 0% packet loss
round-trip min/avg/max = 1.633/2.110/3.056 ms

図5.32 有線 LAN の PING 確認


	有線 LAN 以外のインターフェースが有効化されている場合、ルーティングの設定などにより、ネットワーク通信に有線 LAN が使用されない場合があります。確実に有線 LAN の接続確認をするために、有線 LAN 以外のインターフェースを無効化してください。

5.2.6. LTE

本章では、Armadillo-900 開発セットに搭載されている LTE モジュールの使用方法について説明します。


	Armadillo-900 開発セットに搭載しております SIMCom 製 LTE 通信モジュール SIM7672G は、ドコモの相互接続性試験を完了しています。

5.2.6.1. LTE データ通信設定を行う前に

LTEデータ通信を利用するには、通信事業者との契約が必要です。契約時に通信事業者から貸与されたnanoSIM(UIMカード)とAPN情報を準備します。

Armadillo-900 開発セット動作検証済み nanoSIM (料金プラン)に関しては、 Armadillo サイトの「Armadillo-IoTゲートウェイ動作確認済みSIM一覧」を確認ください。

Armadillo-IoTゲートウェイ動作確認済みSIM一覧


	Armadillo-900 開発セットの電源が切断されていることを確認してから nanoSIM(UIMカード)を取り付けてください。

本製品は、nanoSIMスロットを搭載しています。

標準/microSIMサイズのSIMカードをnanoSIMサイズにカットしたもの、サイズの異なるものを使用すると、nanoSIMスロットが故障する原因となります。これらを使用し本製品が故障した場合は、保証期間内であっても保証適用外となります。

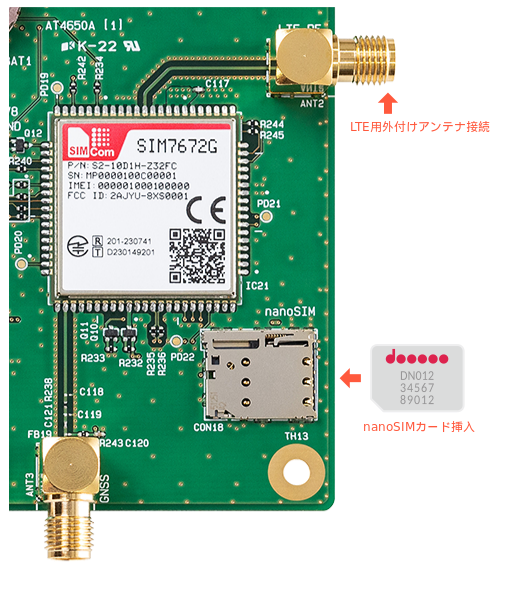

nanoSIM(UIMカード)の切り欠きを挿入方向に向け、刻印面を上にして挿入してください。挿入位置などは、図5.81「LTE用外付けアンテナ接続/nanoSIMカード挿入」を参照してください。

APNの設定を行うには、表5.3「APN 設定情報」に示す情報が必要です。各設定値の文字長を超える設定はできませんので、SIM の料金プランを選択する際にはご注意ください。

表5.3 APN 設定情報

項目	Armadillo-900 開発セット (SIM7672G 搭載)
APN	最大 99 文字
ユーザー名	最大 64 文字
パスワード	最大 64 文字
認証方式	PAP または CHAP
PDP Type	IP のみをサポート

5.2.6.2. 省電力などの設定

LTE モジュール SIM7672G 起動時に設定する内容を、設定ファイル(/etc/atmark/sim7672-boot.conf)に記載します。

設定ファイルの記載例として、サンプルファイル(/etc/atmark/sim7672-boot.conf.example)がありますので、こちらをリネームまたはコピーしてご利用ください。

/etc/atmark/sim7672-boot.conf に設定できる内容を表5.4「sim7672-boot.conf の設定内容」に示します。

sim7672-boot.conf のフォーマットは以下の通りです。

パラメータは、「パラメータ名=値」のフォーマットで記載してください。
行頭に # が存在する場合、その行を無視します。
パラメーターが存在しない場合、その項目に関して何も設定をしません。

表5.4 sim7672-boot.conf の設定内容

パラメーター名	初期値	設定可能値	説明
psm	disable	disable または tau,act-time	Power Save Mode の設定
edrx	disable	disable または eDRX の値	eDRX の設定

PSM (Power Save Mode) の設定値を表5.5「psm の tau と act-time に設定可能な値」に示します。disable にしない場合、tau (Periodic TAU cycle (T3412)) は act_time (Active time (T3324)) より大きい値にする必要があります。

表5.5 psm の tau と act-time に設定可能な値

パラメーター名	設定可能値
tau (s=秒,m=分,h=時間)	2s,4s,6s…62s,90s,120s,150s…930s,16m,17m,18m…31m,40m,50m,60m…310m,6h,7h,8h…31h,40h,50h,60h…310h,320h,640h,960h…9920h
act-time (s=秒,m=分,h=時間)	2s,4s,6s…62s,1m,2m,3m…31m,36m,42m,48m…186m

eDRX (extended Discontinuous Reception) の設定値を表5.6「edrx に設定可能な値」に示します。

PSM と eDRX はどちらかの設定が有効となります。両方共設定した場合は PSM が優先されます。

表5.6 edrx に設定可能な値

パラメーター名	設定可能値
edrx (秒)	5.12, 10.24, 20.48, 40.96, 61.44, 81.92, 102.4, 122.88, 143.36, 163.84, 327.68, 655.36, 1310.72, 2621.44, 5242.88, 10485.76

5.2.6.3. LTEのコネクションを作成する

表5.7「APN情報設定例」の内容に設定する例を図5.33「LTEのコネクションの作成」に示します。

表5.7 APN情報設定例

項目	設定
APN	[apn]
ユーザー名	[user]
パスワード	[password]
ネットワークデバイス	ttyCommModem

[armadillo ~]# nmcli connection add type gsm ifname ttyCommModem apn [apn] user [user] password [password]
Connection 'gsm-[wwan]' (xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx) successfully added.

図5.33 LTEのコネクションの作成

コネクション設定を永続化するには、以下のコマンドを入力してください。設定を永続化すると、Armadillo 起動時に自動的にデータ接続を行うようになります。

同一インタフェースへの設定が複数存在する場合、 gsm-ttyCommModem-1.nmconnection など後ろに数値が付与されますので、図5.33「LTEのコネクションの作成」入力時のメッセージで生成されたファイル名を確認した上で永続化を実施ください。

[armadillo ~]# persist_file /etc/NetworkManager/system-connections/gsm-ttyCommModem.nmconnection

図5.34 LTEのコネクションの設定の永続化

5.2.6.4. ユーザー名とパスワード設定が不要な LTE のコネクションを作成する

ユーザー名とパスワード設定が不要な SIM カードをご利用の場合、図5.35「ユーザー名とパスワード設定が不要な LTE のコネクションの作成」に示すとおり user と password を省略して設定してください。

[armadillo ~]# nmcli connection add type gsm ifname ttyCommModem apn [apn]
Connection 'gsm-[wwan]' (xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx) successfully added.

図5.35 ユーザー名とパスワード設定が不要な LTE のコネクションの作成

5.2.6.5. MCC/MNC を指定した LTE のコネクションを作成する

マルチキャリア SIM などを使用する際、MCC (Mobile Country Code) と MNC (Mobile Network Code) を指定してコネクションを作成すると LTE ネットワークに接続できることがあります。指定する場合は図5.36「MCC/MNC を指定した LTE コネクションの作成」に示すコマンドを実行してください。

[mccmnc] には 44010 などの数字を入力してください。実際に設定する値に関しては、ご契約の通信事業者へお問い合わせください。

[armadillo ~]# nmcli connection add type gsm ifname ttyCommModem apn [apn] user [user] password [password] gsm.network-id [mccmnc]

図5.36 MCC/MNC を指定した LTE コネクションの作成

5.2.6.6. PAP認証を有効にしたLTEのコネクションを作成する

LTEのコネクションの認証方式は、デフォルトで CHAP に設定されています。PAP認証を有効にしたコネクションを作成する場合は図5.37「PAP認証を有効にしたLTEコネクションの作成」に示すコマンドを実行してください。

[armadillo ~]# nmcli connection add type gsm ifname ttyCommModem apn [apn] user [user] password [password] ppp.refuse-eap true ppp.refuse-chap true ppp.refuse-mschap true ppp.refuse-mschapv2 true ppp.refuse-pap false

図5.37 PAP認証を有効にしたLTEコネクションの作成


	すでにLTEコネクションを作成済みの場合はコネクション設定を削除した後に、図5.37「PAP認証を有効にしたLTEコネクションの作成」を実施してください。

5.2.6.7. LTEコネクションを確立する

LTEコネクションの作成直後や設定変更後に再起動をせずにコネクションを確立するには、図5.38「LTEのコネクション確立」に示すコマンドを実行します。

[armadillo ~]# nmcli connection up gsm-ttyCommModem
Connection successfully activated (D-Bus active path: /org/freedesktop/NetworkManager/ActiveConnection/x)

図5.38 LTEのコネクション確立

5.2.6.8. LTE の接続を確認する

ご利用になるサービスとの通信を検証する、ICMP に対応しているアドレス (8.8.8.8など) と PING 通信を行うなどの方法で LTE の接続を確認してください。

[armadillo ~]# ping -c 3 8.8.8.8 -I [network device]

図5.39 LTE の PING 確認

[network device] には、表5.1「ネットワークとネットワークデバイス」を参照し、使用しているLTEのネットワークデバイスを指定してください。

5.2.6.9. LTEコネクションを切断する

LTEコネクションを切断するには、図5.40「LTEコネクションを切断する」に示すコマンドを実行します。 LTEコネクションを切断する前に、LTE 再接続サービスを停止しないと再接続処理が実行される為、事前に停止します。

[armadillo ~]# rc-service connection-recover stop
connection-recover| * Stopping connection-recover ... [ ok ]
[armadillo ~]# nmcli connection down gsm-ttyCommModem

図5.40 LTEコネクションを切断する

	LTE 再接続サービスを停止します。
	LTE コネクションを切断します。

5.2.7. LTE再接続サービス

LTE 再接続サービスは、LTE のデータ接続の状態を定期的に監視し、切断を検出した場合に再接続を行うサービスです。

初期状態でこのサービスが有効になっております。

閉塞 LTE 網を使用する料金プランをご契約で本サービスをご利用になられる際の注意点。

コネクション状態確認時 PING 送付先の初期値は 8.8.8.8 ですが、この IP アドレスに対して ping 導通ができない場合、 ping 導通可能な IP アドレスを指定する必要があります。

SIM カードが挿入されており、NetworkManager に有効な LTE コネクションの設定がされているとき、初期設定では 120 秒に一度コネクションの状態を監視します。オプションで SIM カードの認識ができないときに Armadillo の再起動を実施することも可能です。

コネクションが無効になっている場合、切断状態と判定しコネクションを有効にします。

コネクションが有効になっている場合、特定の宛先に PING を実行します。PING がエラーになったとき切断状態と判定し、コネクションの無効化・有効化を行うことで再接続を実施します。

コネクションの無効化・有効化による再接続を実施しても PING がエラーになる場合、電波のオン・オフまたは LTE モジュールの電源をオン・オフを実施して LTE 再接続を試みます。どちらを実施するかは設定ファイルの WWAN_FORCE_RESTART_COUNT に依存します。

WWAN_FORCE_RESTART_COUNT が初期値の 10 である場合、1 から 9 回目は電波のオン・オフを実施し、10 回目はLTE モジュールの電源オン・オフを実施します。それ以降も NG が続く場合、同じく 10 回に一度 LTE モジュールの電源オン・オフを実施します。

LTE モジュールが検出できない状態が 2 回連続で発生した場合、LTE モジュールの再起動を実施します。

LTE 接続中状態が 3 回連続で発生した場合、LTE モジュールの再起動を実施します。

工場出荷状態で本サービスは有効化されており、システム起動時にサービスが自動的に開始されます。PING を実行する宛先は、初期設定では "8.8.8.8" です。

設定ファイルの記載例として、サンプルファイル(/etc/atmark/connection-recover.conf.example)がありますので、こちらをリネームまたはコピーしてご利用ください。

設定ファイルの概要を表5.8「再接続サービス設定パラメーター」に示します。必要に応じて設定値を変更してください。

設定ファイルが存在しない場合は初期値で動作します。

表5.8 再接続サービス設定パラメーター

パラメーター名	初期値	意味	変更
PRODUCT_NAME	-	製品名	不可
CHECK_INTERVAL_SEC	120	監視周期(秒)	可
PING_DEST_IP	8.8.8.8	コネクション状態確認時 PING 送付先	可
DEVICE	-	ネットワークデバイス名	不可
TYPE	-	ネットワークタイプ	不可
NETWORK_IF	-	ネットワーク I/F 名	不可
FORCE_REBOOT	FALSE	TRUE に設定すると PING 導通チェックが 4 回連続 NG だった場合、 Armadillo を再起動します。	可
REBOOT_IF_SIM_NOT_FOUND	FALSE	TRUE に設定すると SIM を検出できない状態が 2 回連続で発生した場合、 Armadillo を再起動します。	可
WWAN_FORCE_RESTART_COUNT	10	PING 導通確認を設定した回数連続で失敗した場合 LTE モジュールを再起動します。設定した回数に満たない場合、電波のオフ・オン実施のみで LTE 再接続を試みます。	可

設定ファイル変更後、変更内容を永続化するには図5.41「LTE 再接続サービスの設定値を永続化する」に示すコマンドを実行してください。

[armadillo ~]# persist_file /etc/atmark/connection-recover.conf

図5.41 LTE 再接続サービスの設定値を永続化する

LTE再接続サービスの状態を確認するには、図5.42「LTE 再接続サービスの状態を確認する」に示すコマンドを実行してください。

[armadillo ~]# rc-service connection-recover status
 * status: started

図5.42 LTE 再接続サービスの状態を確認する

LTE再接続サービスを停止するには、図5.43「LTE 再接続サービスを停止する」に示すコマンドを実行してください。

[armadillo ~]# rc-service connection-recover stop
connection-recover| * Stopping connection-recover ... [ ok ]

図5.43 LTE 再接続サービスを停止する

LTE再接続サービスを開始するには、図5.44「LTE 再接続サービスを開始する」に示すコマンドを実行してください。

[armadillo ~]# rc-service connection-recover start
connection-recover| * Starting connection-recover ... [ ok ]

図5.44 LTE 再接続サービスを開始する

独自に接続状態を確認するサービスを実装されるなどの理由で標準のLTE再接続サービスが不要な場合、図5.45「LTE 再接続サービスを無効にする」に示す手順で再接続サービスを永続的に無効にできます。

[armadillo ~]# rc-service connection-recover stop
connection-recover| * Stopping connection-recover ... [ ok ]
[armadillo ~]# rc-update del connection-recover default
service connection-recover removed from runlevel default
[armadillo ~]# persist_file -d /etc/runlevels/default/connection-recover

図5.45 LTE 再接続サービスを無効にする

	再接続サービスを停止します。
	再接続サービスを無効にします。
	サービス設定ファイルの削除を永続化します。

LTE再接続サービスを無効化した後、再度有効にする場合、図5.46「LTE 再接続サービスを有効にする」に示す手順を実行してください。

[armadillo ~]# rc-update add connection-recover default
service connection-recover added to runlevel default
[armadillo ~]# rc-service connection-recover start
connection-recover| * Starting connection-recover ... [ ok ]
[armadillo ~]# persist_file /etc/runlevels/default/connection-recover

図5.46 LTE 再接続サービスを有効にする

	再接続サービスを有効にします。
	再接続サービスを開始します。
	サービス設定ファイルを永続化します。

5.2.7.1. ModemManager - mmcli について

ここでは ModemManager と mmcli について説明します。

Armadillo-900 開発セットにはネットワークを管理する NetworkManager とは別に、モデムを管理する ModemManager がインストールされています。 ModemManager はモバイルブロードバンドデバイス(LTEモジュールなど)の操作および、接続状況の管理などを行います。

ModemManager のコマンドラインツールである mmcli を使用することで、LTE通信の電波強度やSIMカードの情報(電話番号やIMEIなど)を取得することが可能です。mmcli の詳しい使いかたについては man mmcli を参照してください。

ModemManager はモデムデバイスに応じたプラグインを選択して動作します。 Armadillo-900 開発セットでは simtech-sim7672 という名称のプラグインで動作しています。

5.2.7.2. mmcli - 認識されているモデムの一覧を取得する

認識されているモデムの一覧を取得するには、図5.47「認識されているモデムの一覧を取得する」に示すコマンドを実行します。

Armadillo Base OS では、Armadillo Base OS が使用している LTE モジュール番号を取得するコマンド mm-modem-num を用意しております。

[armadillo:~]# mmcli -L
    /org/freedesktop/ModemManager1/Modem/0 [SIMCOM INCORPORATED] SIM7672G-MNGV

図5.47 認識されているモデムの一覧を取得する

5.2.7.3. mmcli - モデムの情報を取得する

モデムの情報を取得するには、図5.48「モデムの情報を取得する」に示すコマンドを実行します。

armadillo:~# mmcli -m $(mm-modem-num)
  --------------------------------
  General  |                 path: /org/freedesktop/ModemManager[number1]/Modem/[number2]
           |            device id: XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
  --------------------------------
  Hardware |         manufacturer: SIMCOM INCORPORATED
           |                model: SIM7672G-MNGV
           |    firmware revision: XXXXXXXXXXXXXXXXXXXX
           |            supported: lte
           |              current: lte
           |         equipment id: XXXXXXXXXXXXXXX
: (省略)

図5.48 モデムの情報を取得する


	モデムの情報を取得するには、SIM カードが取り付けられている必要があります。正しく SIM カードが取り付けられていることを確認してください。

5.2.7.4. mmcli - SIMの情報を取得する

SIM の情報を取得するには、図5.49「SIMの情報を取得する」に示すコマンドを実行します。

[armadillo ~]# mmcli -m $(mm-modem-num)
: (省略)
SIM      |     primary sim path: /org/freedesktop/ModemManager1/SIM/[number] # [number] を次のコマンドで使用
: (省略)

[armadillo ~]# mmcli -i [number]
  -------------------------------
  General    |              path: /org/freedesktop/ModemManager1/SIM/0
  -------------------------------
  Properties |            active: yes
             |              imsi: XXXXXXXXXXXXXXX
             |             iccid: XXXXXXXXXXXXXXXXXXX
             |       operator id: XXXXX
             |     operator name: XXXXXXXXXXX

図5.49 SIMの情報を取得する

5.2.7.5. mmcli - 回線情報を取得する

回線情報を取得するには、図5.50「回線情報を取得する」に示すコマンドを実行します。

[armadillo ~]# mmcli -m $(mm-modem-num)
: (省略)
  Bearer   |                paths: /org/freedesktop/ModemManager1/Bearer/[number] # [number] を次のコマンドで使用
: (省略)

[armadillo ~]# mmcli -b [number]
  ------------------------------------
  General            |           path: /org/freedesktop/ModemManager1/Bearer/[bearer number]
                     |           type: default
  ------------------------------------
  Status             |      connected: yes
                     |      suspended: XX
                     |    multiplexed: XX
                     |     ip timeout: XX
  ------------------------------------
  Properties         |            apn: XXXXXXXXXXX
                     |        ip type: XXXXX

図5.50 回線情報を取得する

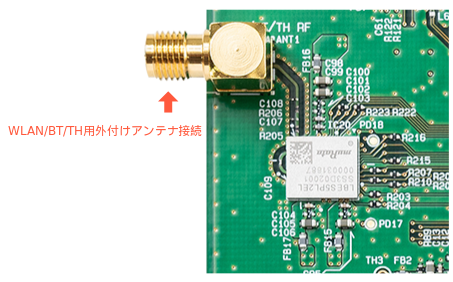

5.2.8. 無線LAN

本章では、Armadillo-900 開発セットに搭載されている無線LANモジュールの使用方法について説明します。

例として、WPA2-PSK(AES)のアクセスポイントに接続します。WPA2-PSK(AES)以外のアクセスポイントへの接続方法などについては、man nm-settings を参考にしてください。また、以降の説明では、アクセスポイントのESSIDを[essid]、パスフレーズを[passphrase]と表記します。

5.2.8.1. 無線LANアクセスポイントに接続する

無線LANアクセスポイントに接続するためには、次のようにコマンドを実行してコネクションを作成します。

[armadillo ~]# nmcli device wifi connect [essid] password [passphrase]

図5.51 無線LANアクセスポイントに接続する

作成されたコネクションの ID は nmcli connection コマンドで確認できます。

[armadillo ~]# nmcli connection
NAME                UUID                                  TYPE      DEVICE
[essid]           e051a1df-6bd7-4bcf-9c71-461af666316d  wifi      mlan0
Wired connection 1  f147b8e8-4a17-312d-a094-8c9403007f6a  ethernet  --

図5.52 無線LANのコネクションが作成された状態

NetworkManagerの仕様により、無線LANの接続にはランダムなMACアドレスが使用されます。搭載されている無線LANモジュール固有のMACアドレスを使用したい場合は、以下の例のようにNetworkManagerの設定を変更し、再起動を行ってください。

[armadillo ~]# echo "[device-mac-randomization]" > /etc/NetworkManager/conf.d/no-random-mac.conf
[armadillo ~]# echo "wifi.scan-rand-mac-address=no" >> /etc/NetworkManager/conf.d/no-random-mac.conf
[armadillo ~]# echo "[connection-mac-randomization]" >> /etc/NetworkManager/conf.d/no-random-mac.conf
[armadillo ~]# echo "wifi.cloned-mac-address=permanent" >> /etc/NetworkManager/conf.d/no-random-mac.conf
[armadillo ~]# persist_file /etc/NetworkManager/conf.d/no-random-mac.conf

5.2.8.2. 無線LANの接続を確認する

無線LANで正常に通信が可能か確認します。

同じネットワーク内にある通信機器とPING通信を行います。以下の例では、通信機器が「192.0.2.20」というIPアドレスを持っていると想定しています。

[armadillo ~]# ping 192.0.2.20

図5.53 無線LANのPING確認


	無線LAN以外のコネクションが有効化されている場合、ネットワーク通信に無線LANが使用されない場合があります。確実に無線LANの接続確認をする場合は、事前に無線LAN以外のコネクションを無効化してください。

5.2.9. 無線 LAN アクセスポイント (AP) として設定する

無線 LAN をアクセスポイント (以降 AP) として設定する方法を説明します。AP 設定は hostapd というソフトウェアと、 DNS/DHCP サーバである dnsmasq というソフトウェアを使用します。

hostapd と dnsmasq は Armadillo Base OS にデフォルトでインストール済みとなっているため、インストール作業は不要です。インストールされていない場合は、 Armadillo Base OS を最新バージョンに更新してください。


	アクセスポイントモード (AP) とステーションモード (STA) の同時利用はできません。

5.2.9.1. bridge インターフェースを追加する

NetworkManager を使用し bridge インターフェース (br0) を追加します。同時に AP の IP アドレスも設定します。ここでは 192.0.2.1 を設定しています。

[armadillo ~]# nmcli con add type bridge ifname br0
[armadillo ~]# nmcli con mod bridge-br0 ipv4.method manual ipv4.address "192.0.2.1/24"
[armadillo ~]# nmcli con up bridge-br0
[armadillo ~]# persist_file /etc/NetworkManager/system-connections/bridge-br0.nmconnection

図5.54 bridge インターフェースを作成する

設定ファイルを永続化します。

また、NetworkManager のデフォルト状態では定期的に mlan0 のスキャンを行っています。スキャン中は AP の性能が低下するため mlan0 を NetworkManager の管理から外します。

[armadillo ~]# vi /etc/NetworkManager/conf.d/90_disable_mlan0.conf
[device_mlan0]
match-device=interface-name:mlan0
managed=0

[armadillo ~]# persist_file /etc/NetworkManager/conf.d/90_disable_mlan0.conf
[armadillo ~]# nmcli d set mlan0 managed no

図5.55 mlan0 インターフェースを NetworkManager の管理から外す

nmcli で NetworkManager をリスタートせずに設定します。

5.2.9.2. hostapd を設定する

hostapd の設定ファイルの雛形として用意してある /etc/hostapd/hostapd.conf.example をコピーして使用します。

[armadillo ~]# cp /etc/hostapd/hostapd.conf.example /etc/hostapd/hostapd.conf
[armadillo ~]# vi /etc/hostapd/hostapd.conf
hw_mode=a
channel=44
ssid=myap
wpa_passphrase=myap_pass
interface=uap0
bridge=br0
wpa_key_mgmt=WPA-PSK
wpa_pairwise=TKIP
rsn_pairwise=CCMP
driver=nl80211
country_code=JP
ctrl_interface=/var/run/hostapd
ctrl_interface_group=0
disassoc_low_ack=1
preamble=1
wmm_enabled=1
macaddr_acl=0
auth_algs=1
ignore_broadcast_ssid=0
wpa=2
ieee80211ac=1
ieee80211ax=1
ieee80211n=1
ieee80211d=1
ieee80211h=1
logger_syslog=-1
logger_syslog_level=2
logger_stdout=-1
logger_stdout_level=2

[armadillo ~]# persist_file /etc/hostapd/hostapd.conf
[armadillo ~]# rc-service hostapd start
[armadillo ~]# rc-update add hostapd
[armadillo ~]# persist_file /etc/runlevels/default/hostapd

図5.56 hostapd.conf を編集する

	5GHz であれば a を、2.4GHz であれば g を設定します。
	使用するチャンネルを設定します。
	子機から接続するための任意の SSID を設定します。この例では myap を設定しています。
	子機から接続するための任意のパスフレーズを設定します。この例では myap_pass を設定しています。
	設定ファイルを永続化します。
	hostapd を起動します。
	Armadillo 起動時に hostapd が自動的に起動されるようにします。
	hostapd 自動起動の設定を永続化します。

5.2.9.3. dnsmasq を設定する

dnsmasq の設定ファイルを以下の内容で作成し /etc/dnsmasq.d/ 下に配置します。ファイル名は任意ですが、拡張子は .conf としてください。ここでは dhcp.conf としています。

[armadillo ~]# vi /etc/dnsmasq.d/dhcp.conf
interface=br0
bind-dynamic
dhcp-range=192.0.2.10, 192.0.1.2, 24h

[armadillo ~]# persist_file /etc/dnsmasq.d/dhcp.conf
[armadillo ~]# rc-service dnsmasq restart

図5.57 dnsmasq の設定ファイルを編集する

	子機に割り当てる IP アドレスの範囲とリース期間を設定します。
	設定ファイルを永続化します。
	dnsmasq を再起動します。

hostapd と dnsmasq の起動完了後、子機から hostapd.conf で設定した SSID とパスフレーズで接続できます。

5.2.10. ファイアウォールの設定方法

開放しているポートが存在すると攻撃者の標的になる可能性があります。開発したサーバーが使用するポートに対して、アクセスできる IP アドレスを制限することでセキュリティ上のリスクを低減することができます。

ここでは、iptables コマンドを使用した、パケットフィルタリングによるアクセス制限方法を紹介します。

デフォルトでは iptables サービスは無効になっています。サービスを有効にするためには以下のコマンドを実行してください。

[armadillo ~]# rc-update add iptables
[armadillo ~]# persist_file /etc/runlevels/default/iptables

	サービスを有効にします。
	サービスの有効を永続化します。

図5.58「特定のポートに対する IP アドレスのフィルタリング」の例では、Armadillo の特定のポートに対して、特定の IP アドレスからのアクセスのみを受け入れるようにします。この例では、<送信元 IP アドレス> は Armadillo にパケットを送信する IP アドレス、<ポート番号> はパケットを受け入れる Armadillo のポート番号、<プロトコル> は通信プロトコルのことを指します。また、<ポート番号> はパケットを受け入れる Armadillo のポート番号のことを指します。

[armadillo ~]# iptables -I INPUT -s <送信元 IP アドレス> -p <プロトコル> --dport <ポート番号> -j ACCEPT
[armadillo ~]# iptables -A INPUT -p <プロトコル> --dport <ポート番号> -j REJECT
[armadillo ~]# iptables -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
ACCEPT     <プロトコル>  --  <送信元 IP アドレス> anywhere             <プロトコル> dpt:<ポート番号>
REJECT     <プロトコル>  --  anywhere             anywhere             <プロトコル> dpt:<ポート番号> reject-with icmp-port-unreachable
... 省略

[armadillo ~]# /etc/init.d/iptables save
[armadillo ~]# persist_file /etc/iptables/rules-save

図5.58 特定のポートに対する IP アドレスのフィルタリング

	<ポート番号> に <送信元 IP アドレス> から送られてきたパケットを受け入れるように設定します。
	<ポート番号> に <送信元 IP アドレス> 以外から送信されてきたパケットを拒否するように設定します。
	想定通りに設定されているか確認します。
	上記の設定を設定ファイル /etc/iptables/rules-save に保存します。
	保存した設定ファイルを永続化します。

図5.58「特定のポートに対する IP アドレスのフィルタリング」はあくまで一例ですが、このように iptables コマンドを用いることで開発したサーバーにアクセスできる IP アドレスを制限することができます。

上記の設定を削除する場合は図5.59「特定のポートに対する IP アドレスのフィルタリングの設定を削除」に示すコマンドを実行してください。

[armadillo ~]# armadillo:~# iptables -L --line-number
Chain INPUT (policy ACCEPT)
num  target     prot opt source               destination
1    ACCEPT     <プロトコル>  --  <送信元 IP アドレス> anywhere             <プロトコル> dpt:<ポート番号>
2    REJECT     <プロトコル>  --  anywhere             anywhere             <プロトコル> dpt:<ポート番号> reject-with icmp-port-unreachable
... 省略

[armadillo ~]# iptables -D INPUT 2
[armadillo ~]# iptables -D INPUT 1
[armadillo ~]# /etc/init.d/iptables save
[armadillo ~]# persist_file /etc/iptables/rules-save

図5.59 特定のポートに対する IP アドレスのフィルタリングの設定を削除

	削除する設定の番号（num）を確認します。ここでは 1 番と 2 番の設定を削除します。
	2 番の設定を削除します。
	1 番の設定を削除します。
	上記の設定を設定ファイル /etc/iptables/rules-save に保存します。
	保存した設定ファイルを永続化します。

5.3. Armadillo Base OS のデフォルトで開放しているポート

Armadillo Base OS では表5.9「Armadillo Base OS のデフォルトで開放しているポート」に示すポートをデフォルトで開放しています。

表5.9 Armadillo Base OS のデフォルトで開放しているポート

ポート番号	プロトコル	使用目的
58080	TCP	ABOS Web
5353	UDP	avahi(mDNS)

使用していないポートを開放することは攻撃の標的になります。使用しないサービスを停止しポートを閉じてください。

ABOS Web のサービスを停止する方法は「ABOS Web を停止する」を、起動する方法は「ABOS Web を起動する」を参照してください。

図5.60「avahi-daemon を停止する」に avahi のサービスを停止する方法を示します。

[armadillo ~]# rc-update | grep avahi-daemon
         avahi-daemon |      default
[armadillo ~]# rc-service avahi-daemon status
 * status: started
[armadillo ~]# rc-service avahi-daemon stop
avahi-daemon             | * Stopping avahi-daemon ... [ ok ]
[armadillo ~]# rc-update del avahi-daemon
 * service avahi-daemon deleted from runlevel default
[armadillo ~]# persist_file -d /etc/runlevels/default/avahi-daemon

図5.60 avahi-daemon を停止する

	OpenRC に avahi のサービスが登録されていることを確認します。
	avahi のサービスが起動していることを確認します。
	avahi のサービスを停止します。
	サービスを管理している OpenRC から avahi のサービスの登録を解除します。
	サービス設定ファイルの削除を永続化します。

図5.61「avahi-daemon を起動する」に avahi サービスを起動する方法を示します。

[armadillo ~]# rc-update | grep avahi-daemon
[armadillo ~]# rc-update add avahi-daemon
 * service avahi-daemon added to runlevel default
[armadillo ~]# rc-service avahi-daemon start
avahi-daemon             | * Starting avahi-daemon ... [ ok ]
[armadillo ~]# persist_file /etc/runlevels/default/avahi-daemon

図5.61 avahi-daemon を起動する

	OpenRC に avahi のサービスが登録されていないことを確認します。
	サービスを管理している OpenRC に avahi のサービスを登録します。
	avahi のサービスを起動します。
	サービス設定ファイルを永続化します。

5.4. 各インターフェースの使用方法

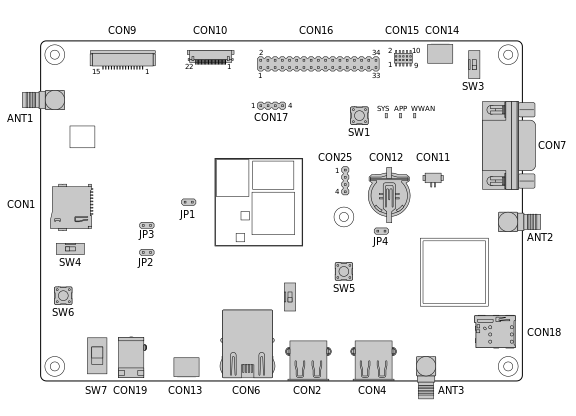

各デバイスの接続方法と、使用方法について紹介します。図5.62「Armadillo-900 開発セットのインターフェース」に Armadillo-900 開発セットのインターフェースを示します。

図5.62 Armadillo-900 開発セットのインターフェース

表5.10 Armadillo-900 開発セットインターフェース一覧

部品番号	インターフェース名	型番	メーカー
CON1	SDインターフェース	693071020811	Wurth Elektronik
CON2	USBインターフェース1	SS-52100-001	Bel Fuse
CON4	USBインターフェース2	SS-52100-001	Bel Fuse
CON6	LANインターフェース	S26-KA-0009	U.D. ELECTRONIC
CON7	CANインターフェース	CD6109P21G4	Cvilux
CON9	MIPI CSIインターフェース	1-84952-5	TE Connectivity
CON10	MIPI DSIインターフェース	SFV22R-2STBE1HLF	Amphenol
CON11	RTCバックアップインターフェース1	DF13C-2P-1.25V(21)	Hirose Electric
CON12	RTCバックアップインターフェース2	BH-44C-5	Adam Tech
CON13	APD用コンソールインターフェース	CX90B-16P	Hirose Electric
CON14	RTD用コンソールインターフェース	CX90B-16P	Hirose Electric
CON15	JTAGインターフェース	20021121-00010C1LF	Amphenol
CON16	拡張インターフェース	61303421121	Wurth Elektronik
CON17	I2C(3.3V)インターフェース	61300411121	Wurth Elektronik
CON18	nanoSIMインターフェース	SF72S006VBDR2500	Japan Aviation Electronics Industry
CON19	電源入力インターフェース	PJ-102AH	Same Sky
CON25	DACインターフェース	61300411121	Wurth Elektronik
ANT1	WLAN/BT/THアンテナインターフェース	SA5JP-LP001CG-39	CONNEKT PRECISION ELECTRONICS
ANT2	LTEアンテナインターフェース	SA5JJ-LP001PG-25	CONNEKT PRECISION ELECTRONICS
ANT3	GNSSアンテナインターフェース	SA5JJ-LP001PG-25	CONNEKT PRECISION ELECTRONICS
SYS	システムLED	SML-D12M1WT86	ROHM
APP	アプリケーションLED	SML-D12M1WT86	ROHM
WWAN	ワイヤレスWAN LED	SML-D12M1WT86	ROHM
SW1	ユーザースイッチ	PTS645SM43SMTR92LFS	C&K
SW3	RTD用コンソールJTAG切替スイッチ	DS01-254-S-01BE	Same Sky
SW4	ブートモード切替スイッチ	DS01-254-S-01BE	Same Sky
SW5	ONOFF信号制御用スイッチ	PTS645SM43SMTR92LFS	C&K
SW6	リセットスイッチ	PTS645SM43SMTR92LFS	C&K
SW7	電源スイッチ	SLW-1276864-4A-D	Same Sky

5.4.1. 電源を入力する

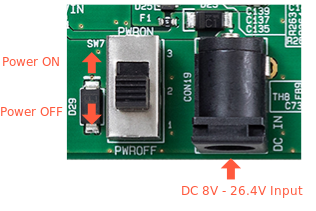

付属のACアダプタをCON19 電源入力インターフェースに接続し、SW7 電源スイッチをONにして電源を入力します。

図5.63 電源入力

付属のACアダプタ以外を使用する場合は、図5.64「ACアダプタの極性マーク」と同じ極性マークのあるACアダプタが使用できます。定格入力電圧範囲は、DC8V～26.4Vで、対応プラグは内径2.1mm、外形5.5mmのものとなります。

図5.64 ACアダプタの極性マーク


	ACアダプタのDCプラグをDCジャックに接続してから、ACプラグをコンセントに挿してください。

電源を再投入する際は、コンデンサに蓄えられた電荷を抜くため、電源を切断後、一定時間以上待つ必要があります。開発セット付属のACアダプタの場合に必要な時間は以下のとおりです。

DCプラグ側で電源を切断した場合 : 約5秒 ※SW7 電源スイッチで切断した場合も同様
ACプラグ側で電源を切断した場合 : 約1分

コンデンサに蓄えられた電荷が抜ける前に電源を再投入した場合、電源シーケンスが守られず、起動しない等の動作不具合の原因となります。

5.4.2. SDカードを使用する

CON1 SDインターフェースにmicroSD/microSDHC/microSDXC カード（以下microSDカード）を挿入することで、microSDカードが利用可能です。

機能

カードタイプ: microSD/microSDHC/microSDXC
バス幅: 1bit or 4bit
スピードモード: Default Speed(24MHz), High Speed(49MHz), UHS-I (195MHz)
カードディテクトサポート

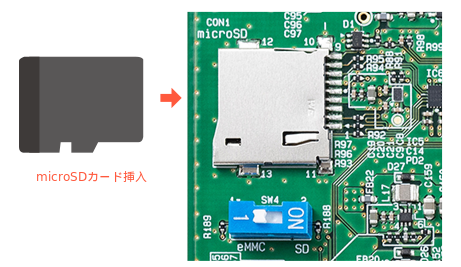

図5.65 microSDカード挿入

5.4.2.1. ハードウェア仕様

SDインターフェースの回路は、microSDカードのバス電圧1.8V/3.3Vに対応するため 1.8V/3.3V電圧セレクタとレベルシフタでバス電圧を切り替える構成になっています。また、microSDカードの電源(VDD_SD_3V3)はパワースイッチでONOFFを制御しています。

図5.66 SDインターフェース回路構成

表5.11 CON1 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
1	DAT2	In/Out	SDHC2_D2	SDデータバス(bit2) レベルシフタ経由でA900に接続
2	CD/DAT3	In/Out	SDHC2_D3	SDデータバス(bit3) レベルシフタ経由でA900に接続
3	CMD	In/Out	SDHC2_CMD	SDコマンド/レスポンスレベルシフタ経由でA900に接続
4	VDD_SD_3V3	Power	-	電源(VDD_SD_3V3)
5	CLK	Out	SDHC2_CLK	SDクロックレベルシフタ経由でA900に接続
6	VSS	Power	-	電源(GND)
7	DAT0	In/Out	SDHC2_D0	SDデータバス(bit0) レベルシフタ経由でA900に接続
8	DAT1	In/Out	SDHC2_D1	SDデータバス(bit1) レベルシフタ経由でA900に接続

表5.12 その他 SD信号

信号名	I/O	A900との接続	説明
SDHC2_VS	Out	SDHC2_VS	SDバス電圧選択信号 Low = SDバス電圧3.3V High = SDバス電圧1.8V
SDHC2_CD	In	SDHC2_CD	SDカードディテクト信号 Low = SDカード接続 High = SDカード未接続
SDHC2_WP	In	SDHC2_WP	SDライトプロテクト信号未使用
SDHC2_RESET_B	Out	PTA2	SDカード用電源(VDD_SD_3V3)ONOFF制御用信号 Low = OFF High = ON

5.4.2.2. 使用方法

microSD カードの使用方法については、「ストレージを使用する」をご参照ください。

5.4.3. Ethernet を使用する

CON6 LANインターフェースにカテゴリ5以上のEthernetケーブルを接続することで、10BASE-T/100BASE-TXでのEthernet通信が可能です。 AUTO-MDIX機能を搭載のため、ストレートケーブルまたはクロスケーブルを自動認識して送受信端子を切り替えます。

機能

通信速度: 100Mbps (100BASE-TX), 10Mbps (10BASE-T)
通信モード: Full-Duplex (全二重), Half-Duplex (半二重)
Auto Negotiationサポート
キャリア検知サポート
リンク検出サポート

図5.67 Ethernetケーブル接続

5.4.3.1. ハードウェア仕様

LANインターフェースの回路は、各信号をトランス内蔵RJ45コネクタに直接接続する構成になっています。また、LED制御信号でRJ45コネクタ内蔵のLEDを制御しています。

図5.68 LANインターフェース回路構成

表5.13 CON6 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
1	TX+	In/Out	ENET0_TXP	送信データ(+)
2	TX-	In/Out	ENET0_TXN	送信データ(-)
3	RX+	In/Out	ENET0_RXP	受信データ(+)
4	-	-	-	5ピンと接続後に75Ω終端
5	-	-	-	4ピンと接続後に75Ω終端
6	RX-	In/Out	ENET0_RXN	受信データ(-)
7	-	-	-	8ピンと接続後に75Ω終端
8	-	-	-	7ピンと接続後に75Ω終端

表5.14 その他 Ethernet信号

信号名

I/O

A900との接続

説明

ENET0_LED0

Out

ENET0_LED0

LED制御信号

LANリンクアクティビティLEDに接続

ENET0_LED1

Out

ENET0_LED1

LED制御信号

LANスピードLEDに接続

表5.15 CON6 LAN LEDの動作

名称(色)	状態	説明
LANスピードLED(緑)	消灯	10Mbpsで接続されている、もしくはEthernetケーブル未接続
LANスピードLED(緑)	点灯	100Mbpsで接続されている
LANリンクアクティビティLED(黄)	消灯	リンクが確立されていない
	点灯	リンクが確立されている
	点滅	リンクが確立されており、データを送受信している

図5.69 CON6 LAN LED

5.4.3.2. ソフトウェア仕様

ネットワークデバイス

eth0

5.4.3.3. 使用方法

有線 LAN の設定方法は「ABOS Web を用いたネットワーク設定方法」を参照ください。

5.4.4. 無線 LAN を使用する

ANT1 WLAN/BT/THアンテナインターフェースに、付属のWLAN/BT/TH用外付けアンテナを接続することで、無線LAN通信が可能です。アンテナコネクタからアンテナまでの経路は50Ω同軸ケーブルでの延長が可能です。ただし、ケーブルロスが発生することにご注意ください。無線LAN、Bluetooth、IEEE 802.15.4通信でアンテナは共通です。

機能

IEEE 802.11a/b/g/n/ac/ax 準拠
最大リンク速度: 601Mbps
動作モード: インフラストラクチャモード(STA/AP), アドホックモード
チャンネル(2.4GHz): 1-13
チャンネル(5GHz): 36-48, 52-64, 100-140


	本章に示す無線 LAN と、「TH を使用する」に示すTHを同時に利用することはできません。これは今後のソフトウェアアップデートで修正予定です。

図5.70 WLAN/BT/TH用外付けアンテナ接続

5.4.4.1. ハードウェア仕様

無線LAN通信では、WLAN/BT/THコンボモジュールとの通信にSDIOを使用する構成になっています。 WLAN/BT/THコンボモジュールはMurata Manufacturing 製 LBES5PL2EL が搭載されています。

図5.71 WLAN/BT/THコンボモジュール回路構成

表5.16 無線 LAN 信号

信号名	I/O	A900との接続	説明
SDHC1_CLK	Out	PTD22	SDIOクロック
SDHC1_CMD	In/Out	PTD23	SDIOコマンド/レスポンス
SDHC1_D0	In/Out	PTD21	SDIOデータバス(bit0)
SDHC1_D1	In/Out	PTD20	SDIOデータバス(bit1)
SDHC1_D2	In/Out	PTD19	SDIOデータバス(bit2)
SDHC1_D3	In/Out	PTD18	SDIOデータバス(bit3)

5.4.4.2. ソフトウェア仕様

ネットワークデバイス

mlan0 (STA)
uap0 (AP)

5.4.4.3. 使用方法

無線 LAN の設定方法は

5.4.4.4. 注意事項


	LBES5PL2EL のファームウェアは、 Armadillo-900 開発セットにインストールされている linux-firmware-imx-wifi-iw612 パッケージに含まれています。

5.4.5. Bluetooth を使用する

ANT1 WLAN/BT/THアンテナインターフェースに、付属のWLAN/BT/TH用外付けアンテナを接続することで、Bluetooth通信が可能です。無線LAN、Bluetooth、IEEE 802.15.4通信でアンテナは共通です。

機能

Bluetooth® version 5.3
BLE(Bluetooth Low Energy)
EDR(Enhanced Data Rate)


	本章に示すBluetoothと、「TH を使用する」に示すTHを同時に利用することはできません。これは今後のソフトウェアアップデートで修正予定です。

5.4.5.1. ハードウェア仕様

Bluetooth通信では、WLAN/BT/THコンボモジュールとの通信にUARTを使用する構成になっています。 WLAN/BT/THコンボモジュールはMurata Manufacturing 製 LBES5PL2EL が搭載されています。

図5.72 WLAN/BT/THコンボモジュール回路構成

表5.17 Bluetooth 信号

信号名	I/O	A900との接続	説明
LPUART6_TX	Out	PTE10	UART TXD信号
LPUART6_RX	In	PTE11	UART RXD信号
LPUART6_CTS_B	In	PTE8	UART CTS信号
LPUART6_RTS_B	Out	PTE9	UART RTS信号

5.4.5.2. ソフトウェア仕様


	Bluetooth® version 5.0以降で追加されたCoded PHY(Long Range)などの機能は、各種ディストリビューションが公開しているパッケージから利用することはできません。Linuxで標準的に利用されているBlueZも非対応です。

デバイスファイル

hci0

5.4.5.3. 使用方法

コンテナ内から Bluetooth を使用するには、コンテナ作成時にホストネットワークを使用するために、 NET_ADMIN の権限を渡す必要があります。図5.73「Bluetooth を扱うコンテナの作成例」に、alpine イメージから Bluetooth を扱うコンテナを作成する例を示します。

[armadillo ~]# podman pull docker.io/alpine
Trying to pull docker.io/library/alpine:latest...
Getting image source signatures
Writing manifest to image destination
8d591b0b7dea080ea3be9e12ae563eebf9869168ffced1cb25b2470a3d9fe15e
[armadillo ~]# vi /etc/atmark/containers/bt_example.conf
set_image docker.io/alpine
set_command sleep infinity
set_network host
add_args --cap-add=NET_ADMIN
[armadillo ~]# podman_start bt_example
Starting 'bt_example'
45fe1eb6b25529f0c84cd4b97ca1aef8451785fc9a87a67d54873c1ed45b70a4

図5.73 Bluetooth を扱うコンテナの作成例

コンテナ内で必要なソフトウェアをインストールして、Bluetooth を起動します。

[armadillo ~]# podman exec -it bt_example sh
[container ~]# apk upgrade
[container ~]# apk add bluez
[container ~]# mkdir /run/dbus
[container ~]# dbus-daemon --system
[container ~]# /usr/lib/bluetooth/bluetoothd &

図5.74 Bluetooth を起動する実行例

これにより、bluetoothctl で Bluetooth 機器のスキャンやペアリングなどが行えるようになります。以下に、bluetoothctl コマンドで周辺機器をスキャンしてペアリングを行う例を示します。

[container ~]# bluetoothctl
Agent registered
[..CHG..] Controller XX:XX:XX:XX:XX:XX Pairable: yes
[bluetooth]# power on
Changing power on succeeded
[..CHG..] Controller XX:XX:XX:XX:XX:XX Powered: yes
[bluetooth]# scan on
Discovery started
[..CHG..] Controller XX:XX:XX:XX:XX:XX Discovering: yes
[..NEW..] Device AA:AA:AA:AA:AA:AA AA-AA-AA-AA-AA-AA
[..NEW..] Device BB:BB:BB:BB:BB:BB BB-BB-BB-BB-BB-BB
[..NEW..] Device CC:CC:CC:CC:CC:CC CC-CC-CC-CC-CC-CC
[..NEW..] Device DD:DD:DD:DD:DD:DD DD-DD-DD-DD-DD-DD
[..NEW..] Device EE:EE:EE:EE:EE:EE EE-EE-EE-EE-EE-EE
[bluetooth]# pair AA:AA:AA:AA:AA:AA
[bluetooth]# exit
[container ~]#

図5.75 bluetoothctl コマンドによるスキャンとペアリングの例

	コントローラを起動します。
	周辺機器をスキャンします。
	ペアリングしたい機器の MAC アドレスを指定してペアリングします。
	exit で bluetoothctl のプロンプトを終了します。

5.4.6. TH を使用する

ANT1 WLAN/BT/THアンテナインターフェースに、付属のWLAN/BT/TH用外付けアンテナを接続することで、IEEE 802.15.4通信が可能です。無線LAN、Bluetooth、IEEE 802.15.4通信でアンテナは共通です。

機能

IEEE 802.15.4 準拠

5.4.6.1. ハードウェア仕様

IEEE 802.15.4通信では、WLAN/BT/THコンボモジュールとの通信にSPIを使用する構成になっています。 WLAN/BT/THコンボモジュールはMurata Manufacturing 製 LBES5PL2EL が搭載されています。

図5.76 WLAN/BT/THコンボモジュール回路構成

表5.18 IEEE 802.15.4 信号

信号名	I/O	A900との接続	説明
LPSPI2_SIN	In	PTC0	SPI SIN信号
LPSPI2_SOUT	Out	PTC1	SPI SOUT信号
LPSPI2_SCK	Out	PTC2	SPI SCK信号
LPSPI2_PCS0	Out	PTC3	SPI PCS信号
SPI_INT	In	PTF3	SPI INT信号

5.4.6.2. ソフトウェア仕様

ネットワークデバイス

wpan0

5.4.6.3. 使用方法

この節では、２台の Armadillo-900 開発セットを用いて TH の使用方法を説明します。

１台は TH ネットワークのリーダーとなるデバイスとして使用します。

もう１台は構築した TH ネットワークに参加するデバイス（ジョイナー）として使用します。

コンテナ内から TH を使用するには、コンテナ作成時にホストネットワークを使用するために、 NET_ADMIN と NET_RAW 権限を渡す必要があります。

図5.77「TH を扱うコンテナの作成例」に、alpine イメージから TH を扱うコンテナを作成する例を示します。リーダーとなるデバイス、ジョイナーとなるデバイス両方で同様の設定を行ってください。

[armadillo ~]# podman pull docker.io/alpine
Trying to pull docker.io/library/alpine:latest...
Getting image source signatures
Writing manifest to image destination
8d591b0b7dea080ea3be9e12ae563eebf9869168ffced1cb25b2470a3d9fe15e
[armadillo ~]# vi /etc/atmark/containers/th_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/spidev0.0
add_devices /dev/gpiochip2
add_devices /dev/gpiochip5
add_devices /dev/net/tun
set_network host
add_args --cap-add=NET_ADMIN
add_args --cap-add=NET_RAW
[armadillo ~]# podman_start th_example
Starting 'th_example'
45fe1eb6b25529f0c84cd4b97ca1aef8451785fc9a87a67d54873c1ed45b70a4

図5.77 TH を扱うコンテナの作成例

コンテナ内で必要なソフトウェアをインストールして、ot-daemon を起動します。以下の作業もリーダーとなるデバイス、ジョイナーとなるデバイス両方で行ってください。

[armadillo ~]# podman exec -it th_example sh
[container ~]# apk update
[container ~]# apk add openthread-nxp-iwxxx --allow-untrusted --repository=https://download.atmark-techno.com/alpine/v`cat /etc/alpine-release | cut -d. -f1-2`/atmark/
[container ~]# ot-daemon "spinel+spi:///dev/spidev0.0?gpio-reset-device=/dev/gpiochip2&gpio-reset-line=4&gpio-int-device=/dev/gpiochip5&gpio-int-line=3&spi-mode=0&spi-speed=1000000&spi-reset-delay=0&spi-cs-delay=500" > ot.log 2>&1 &
[container ~]# ps
PID   USER     TIME  COMMAND
: (省略)
   11 root      0:00 ot-daemon spinel+spi:///dev/spidev0.0?gpio-reset-device=/d
   12 root      0:00 ps

図5.78 ot-daemon を起動する実行例

ot-daemon が起動していることを確認してください。

これにより、OT CLI でネットワークの構築や参加ができるようになります。

以下、リーダーとなるデバイスで行う作業です。

ot-ctl コマンドでネットワークを構築する例を示します。

[container ~]# ot-ctl dataset init new
Done
[container ~]# ot-ctl dataset
Active Timestamp: 1
Channel: 24
Channel Mask: 0x07fff800
Ext PAN ID: 12c4da5219f33729
Mesh Local Prefix: fd38:81d:4c42:8a86::/64
Network Key: f0ce0da58d072dc29cece7cc64c0307b
Network Name: OpenThread-6901
PAN ID: 0x6901
PSKc: 59bf1e7f2c2e3b194edc2f2a7418edc0
Security Policy: 672 onrc 0
Done
[container ~]# ot-ctl dataset commit active
Done
[container ~]# ot-ctl ifconfig up
Done
[container ~]# ot-ctl thread start
Done
[container ~]# ot-ctl state
leader
Done
[container ~]# ot-ctl commissioner start
Commissioner: petitioning
Done
[container ~]# ot-ctl commissioner joiner add \* J01NME
Done

図5.79 ot-ctl コマンドによるネットワーク構築の例

	新しいデータセットを生成します。
	生成したデータセットを表示します。
	生成したデータセットを有効化します。
	インターフェースを有効化します。
	ネットワークを開始します。
	インターフェースの状態を表示します。"leader"と表示されるまで待ちます。
	コミッショナーを開始します。
	ジョイナーを追加します。認証情報は"J01NME"としています。


	ジョイナーを追加コマンドのワイルドカード("*")の指定は、全てのデバイスへ接続許可を与える事を意味します。正式運用時の使用は非推奨です。


	ジョイナーを追加コマンドで指定する認証情報は、読みやすさのため I, O, Q, Z を除く大文字英数字のみ指定可能です。長さは 6〜32 文字です。

以下、ジョイナーとなるデバイスで行う作業です。

[container ~]# ot-ctl ifconfig up
Done
[container ~]# ot-ctl joiner start J01NME
Done
[container ~]# ot-ctl thread start
Done
[container ~]# ot-ctl state
router
Done

図5.80 ot-ctl コマンドによるネットワーク参加の例

	インターフェースを有効化します。
	ジョイナーを開始し、認証情報"J01NME"を持つネットワークへの接続情報を取得します。"Join success!"と表示されると成功です。
	ネットワークに参加します。
	インターフェースの状態を表示します。"router"と表示されるまで待ちます。

5.4.7. LTE を使用する

ANT2 LTEアンテナインターフェースに、付属のLTE用外付けアンテナを接続することで、LTE通信が可能です。 LTEデータ通信には、CON18 nanoSIMインターフェースにnanoSIMカードを挿入する必要があります。 nanoSIM カードを挿入する際は、nanoSIM(UIMカード)の切り欠きを挿入方向に向け、刻印面を上にして挿入してください。アンテナコネクタからアンテナまでの経路は50Ω同軸ケーブルでの延長が可能です。ただし、ケーブルロスが発生することにご注意ください。

機能

LTE通信 Cat.1 bis
10Mbps(DL)、5Mbps(UL)

図5.81 LTE用外付けアンテナ接続/nanoSIMカード挿入

5.4.7.1. ハードウェア仕様

LTE通信では、LTEモジュールとの通信にUSBとUARTを使用する構成になっています。 LTEモジュールは、SIMCom製 SIM7672G が搭載されています。

図5.82 LTEインターフェース回路構成

表5.19 CON18 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
C1	SIM_VCC	Power	-	SIM電源、LTEモジュールのSIM_VDDに接続
C2	SIM_RST	Out	-	SIMリセット、LTEモジュールのSIM_RSTに接続
C3	SIM_CLK	Out	-	SIMクロック、LTEモジュールのSIM_CLKに接続
C5	GND	Power	-	電源(GND)
C6	SIM_VPP	-	-	未接続
C7	SIM_I/O	In/Out	-	SIMデータ、LTEモジュールのSIM_DATAに接続

表5.20 LTE 信号

信号名	I/O	A900との接続	説明
USB1_1_DP	In/Out	-	USB差動信号(+) USB Hubポート1経由でA900のUSB1_DP接続
USB1_1_DM	In/Out	-	USB差動信号(-) USB Hubポート1経由でA900のUSB1_DM接続
LPUART5_TX	Out	PTE6	UART TX信号
LPUART5_RX	In	PTE7	UART RX信号
LPUART5_RTS_B	Out	PTD15	UART RTS信号
LPUART5_CTS_B	In	PTD12	UART CTS信号
LTE_RI	In	PTB6	RI信号
LTE_DTR	Out	PTD14	DTR信号
LTE_PWRKEY	Out	PTF25	PWRKEY信号
LTE_USB_BOOT	Out	PTF26	USB BOOT信号
LTE_STATUS	In	PTD16	STATUS信号
LTE_VBUS_CTL	Out	PTC12	VBUS CONTROL信号

5.4.7.2. ソフトウェア仕様

デバイスファイル

/dev/ttyACM0
- ModemManager が /dev/ttyCommModem のシンボリックリンクを作成し AT コマンド用ポートとして使用します。
/dev/ttyLP1

ネットワークデバイス

ppp0


	ttyACM0 は、他の USB デバイスを接続している場合、番号が変わる可能性があります。

5.4.7.3. 使用方法

LTE モデム SIMCom製 SIM7672G は、Armadillo 起動時に自動的に電源が投入され、 Armadillo 終了時には自動的に電源が切られるようになっていますが、これらは以下のコマンドによる手動操作も可能です。

ただし、以下のコマンドを実行する前には、図5.43「LTE 再接続サービスを停止する」の手順を参考に再接続サービスをあらかじめ停止してください。「LTE再接続サービス」では、通信状態に応じて LTE モデムのリセットなどを自動的に実施するので、処理の重複を避けるためにその操作があらかじめ必要です。

[armadillo:~#] wwan-force-restart

図5.83 LTE モデムをリセットまたは LTE モデムの電源を入れる

[armadillo:~#] wwan-poweroff

図5.84 LTE モデムの電源を切る

ネットワークの設定方法については「ABOS Web を用いたネットワーク設定方法」を参照してください。

LTE 再接続サービスの設定、省電力設定に関しては「LTE」を参照してください。

5.4.8. GNSS を使用する

ANT3 GNSSアンテナインターフェースに、GNSS用アンテナを接続することで、GNSS通信が可能です。 GNSS用アンテナは付属していません。ただし、付属のLTE用外付けアンテナはGNSSにも対応しているため、パッシブアンテナとしてGNSS通信の動作確認をすることが可能です。

機能

GNSS対応バンド： GPS L1、GLONASS G1、BeiDou B1I、GALILEO E1

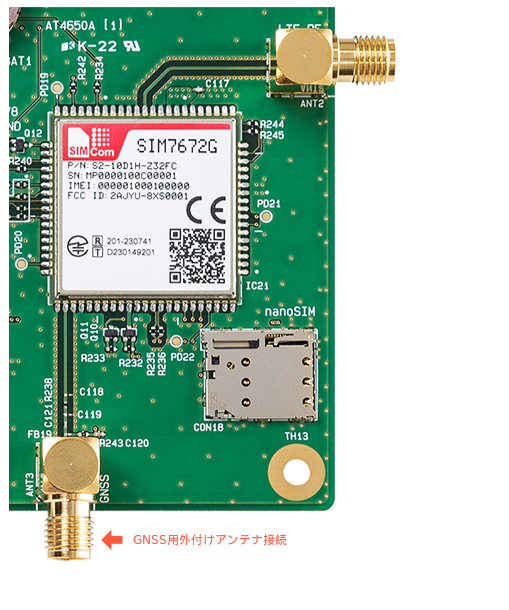

図5.85 GNSS用外付けアンテナ接続

5.4.8.1. ハードウェア仕様

図5.86 LTEインターフェース回路構成

表5.21 推奨アンテナ仕様

項目	内容
対応周波数	L1(1559～1609MHz)
インピーダンス	50Ω
コネクタ	SMA-P スタンダード
電源電圧	DC 3.3V (アクティブアンテナの場合)

5.4.9. USB デバイスを使用する

CON2 USBインターフェース1または、CON4 USBインターフェース2にUSBメモリ等のUSBデバイスを接続することで、USBデバイスを利用可能です。

機能

Universal Serial Bus Specification Revision 2.0 準拠
Enhanced Host Controller Interface (EHCI)準拠
転送レート: USB2.0 High-Speed (480Mbps), Full-Speed (12Mbps), Low-Speed (1.5Mbps)

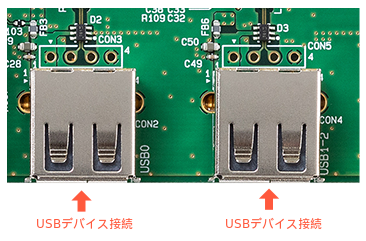

図5.87 USBデバイス接続

5.4.9.1. ハードウェア仕様

USBインターフェース1の回路は、USBコネクタへ各信号を直接接続する構成になっています。 USBの電源(USB0_VBUS)はパワースイッチでONOFFを制御しています。 USBインターフェース2の回路は、USBハブのポート2をUSBコネクタへ接続する構成になっています。 USBの電源(USB1_VBUS)はパワースイッチでONOFFを制御しています。

図5.88 USBインターフェース1回路構成

表5.22 CON2 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
1	VBUS	Power	-	電源(USB0_VBUS)
2	D-	In/Out	USB0_DM	USB差動信号(-)
3	D+	In/Out	USB0_DP	USB差動信号(+)
4	GND	Power	-	電源(GND)

図5.89 USBインターフェース2回路構成

表5.23 CON4 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
1	VBUS	Power	-	電源(USB1_VBUS)
2	D-	In/Out	-	USB差動信号(-) USB Hubポート2経由でA900のUSB1_DM接続
3	D+	In/Out	-	USB差動信号(+) USB Hubポート2経由でA900のUSB1_DP接続
4	GND	Power	-	電源(GND)

5.4.9.2. ソフトウェア仕様

デバイスファイル

メモリデバイスの場合は、デバイスを認識した順番で/dev/sdN (Nは’a'からの連番)となります。
I/Oデバイスの場合は、ファンクションに応じたデバイスファイルとなります。

5.4.9.3. 使用方法

コンテナ内で動作するアプリケーションから USB 接続のデバイスを扱うための方法について示します。

USB シリアルデバイスを扱う
USB シリアルデバイスをコンテナ内から扱う場合には、Podman のイメージからコンテナを作成する際に add_hotplugs に ttyUSB を設定する必要があります。この設定により、コンテナ起動後に USB シリアルデバイスを接続した場合でも正しく認識されます。以下は、alpine イメージからコンテナを作成する例です。
```
[armadillo ~]# podman pull docker.io/alpine
Trying to pull docker.io/library/alpine:latest...
Getting image source signatures
Writing manifest to image destination
8d591b0b7dea080ea3be9e12ae563eebf9869168ffced1cb25b2470a3d9fe15e
[armadillo ~]# vi /etc/atmark/containers/usb_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_hotplugs ttyUSB
[armadillo ~]# podman_start usb_example
Starting 'usb_example'
34cb0e60d6274ac1df87aed58a461bcf56d0c117c4d377af130605ea399e0950
```
図5.90 USB シリアルデバイスを扱うためのコンテナ作成例
コンテナ内に入り、setserial コマンドを使って現在の設定を確認することができます。
```
[armadillo ~]# podman exec -it usb_example sh
[container ~]# setserial -a /dev/serial/by-id/usb-067b_2303-if00-port0
/dev/serial/by-id/usb-067b_2303-if00-port0, Line 4, UART: 16654, Port: 0x0000, IRQ: 0
        Baud_base: 460800, close_delay: 0, divisor: 0
        closing_wait: infinite
        Flags: spd_normal
```
図5.91 setserial コマンドによるUSBシリアルデバイス設定の確認例
コンテナ内からのデバイスの指定には /dev/ttyUSBN を使用することもできますが、デバイスを接続するタイミングによっては N の値が変わる可能性があります。このため上記の例のように /dev/serial/by-id/ 下にあるファイルを指定することで確実に目的のデバイスを使用することができます。
USB カメラを扱う
USB カメラをコンテナ内から扱う場合には、Podman のイメージからコンテナを作成する際に add_hotplugs に video4linux を設定する必要があります。この設定により、コンテナ起動後に USB カメラを接続した場合でも正しく認識されます。以下は、alpine イメージからコンテナを作成する例です。
```
[armadillo ~]# podman pull docker.io/alpine
Trying to pull docker.io/library/alpine:latest...
Getting image source signatures
Writing manifest to image destination
8d591b0b7dea080ea3be9e12ae563eebf9869168ffced1cb25b2470a3d9fe15e
[armadillo ~]# vi /etc/atmark/containers/usbcam_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_hotplugs video4linux
[armadillo ~]# podman_start usbcam_example
Starting 'usbcam_example'
ffe06090b45826cc0b1c7710e9e850ba9521d36b70de4288d0dfe1fe91a35632
[armadillo ~]# podman exec -it usbcam_example sh
[container ~]# ls /dev/v4l/by-id/usb-046d_HD_Pro_Webcam_C920_78DA8CAF-video-index0
/dev/v4l/by-id/usb-046d_HD_Pro_Webcam_C920_78DA8CAF-video-index0
```
図5.92 USB カメラを扱うためのコンテナ作成例
GStreamer などのマルチメディアフレームワークと組み合わせることで、USB カメラからの映像のキャプチャが可能となります。
コンテナ内からのデバイスの指定には /dev/videoN を使用することもできますが、デバイスを接続するタイミングによっては N の値が変わる可能性があります。このため上記の例のように /dev/v4l/by-id/ 下にあるファイルを指定することで確実に目的のデバイスを使用することができます。
USB メモリを扱う
ここでは、USB メモリを扱う方法について 2 つの例を示します。
- ホスト OS 側でマウントした USB メモリをコンテナから扱う
  あらかじめホスト OS 側でマウントしてある USB メモリをコンテナから扱う場合には、Podman のイメージからコンテナを作成する際にホスト OS 側で USB メモリをマウントしてるディレクトリを渡す必要があります。
  [armadillo ~]# mount -t vfat /dev/sda1 /mnt [armadillo ~]# echo test >> /mnt/sample.txt [armadillo ~]# ls /mnt sample.txt
  図5.93 USB メモリをホスト OS 側でマウントする例
  上記の例では、USB メモリを /mnt にマウントしました。以下は、 /mnt を渡して alpine イメージからコンテナを作成する例です。
  [armadillo ~]# podman pull docker.io/alpine Trying to pull docker.io/library/alpine:latest... Getting image source signatures Writing manifest to image destination 8d591b0b7dea080ea3be9e12ae563eebf9869168ffced1cb25b2470a3d9fe15e [armadillo ~]# vi /etc/atmark/containers/usbmem_example.conf set_image docker.io/alpine set_command sleep infinity add_volumes /mnt [armadillo ~]# podman_start usbmem_example Starting 'usbmem_example' ef77d4bfd5b04f3b8b5ddcb5bfac321304fa64219a4b88c3130e45e5a14e1b3e
  図5.94 ホスト OS 側でマウント済みの USB メモリを扱うためのコンテナ作成例
  ホスト OS 側の /mnt ディレクトリをコンテナ内の /mnt にマウントしています。これにより、コンテナ内からも /mnt ディレクトリを通して USB メモリを扱うことができます。
  [armadillo ~]# podman exec -it usbmem_example sh [container ~]# ls /mnt sample.txt [container ~]# cat /mnt/sample.txt test
  図5.95 USB メモリに保存されているデータの確認例
- USB メモリをコンテナ内からマウントする
  USB メモリをコンテナ内からマウントして扱う場合には、Podman のイメージからコンテナを作成する際に add_hotplugs に sd を設定する必要があります。この設定により、コンテナ起動後に USB メモリを接続した場合でも正しく認識されます。加えて、コンテナ内からマウントするためには適切な権限も設定する必要があります。以下は、 alpine イメージからコンテナを作成する例です。権限として SYS_ADMIN を渡しています。
  [armadillo ~]# podman pull docker.io/alpine Trying to pull docker.io/library/alpine:latest... Getting image source signatures Writing manifest to image destination 8d591b0b7dea080ea3be9e12ae563eebf9869168ffced1cb25b2470a3d9fe15e [armadillo ~]# vi /etc/atmark/containers/usbmem_example.conf set_image docker.io/alpine set_command sleep infinity add_args --cap-add=SYS_ADMIN add_hotplugs sd [armadillo ~]# podman_start usbmem_example Starting 'usbmem_example' 387a2256530e9b35b5361ca681a99fba8f46d78b6a6cb8ecd60096246b9198a8
  図5.96 USB メモリをマウントするためのコンテナ作成例
  コンテナ内に入り、mount コマンドで USB メモリを /mnt にマウントし、保存されているデータを確認することができます。
  [armadillo ~]# podman exec -it usbmem_example sh [container ~]# mount /dev/disk/by-label/[MYUSBMEMORY] /mnt [container ~]# ls /mnt sample.txt [container ~]# cat /mnt/sample.txt test
  図5.97 コンテナ内から USB メモリをマウントする例
  [MYUSBMEMORY] の部分は USB メモリに設定しているラベルに置き換えてください。
コンテナ内からマウントするデバイスの指定には /dev/sdN を使用することもできますが、他にもストレージデバイスを接続している場合などには N の値が変わることがあります。このため、USBメモリにラベルを設定している場合は、上記の例のように /dev/disk/by-label/ 下にあるラベルと同名のファイルを指定することで確実に目的のデバイスを使用することができます。

5.4.10. CAN を使用する

CON7 CANインターフェースにCAN通信対応機器を接続することで、CAN通信が可能です。

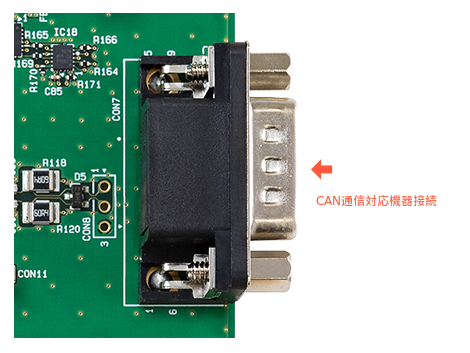

図5.98 CAN通信対応機器接続

5.4.10.1. ハードウェア仕様

CANインターフェースの回路は、CAN TX/RX信号をレベルシフタで電圧変換、 CANトランシーバで差動信号に変換する構成になっています。

図5.99 CANインターフェース回路構成

表5.24 CON7 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
1	-	-	-	-
2	CANL	In/Out	-	CAN 差動信号(-)
3	GND	Power	-	電源(GND)
4	-	-	-	-
5	GND	Power	-	電源(GND)
6	GND	Power	-	電源(GND)
7	CANH	In/Out	-	CAN 差動信号(+)
8	-	-	-	-
9	-	-	-	-

表5.25 その他 CAN信号

信号名

I/O

A900との接続

説明

CAN0_TX

Out

PTA12

CAN TX信号

レベルシフタ経由でCANトランシーバに接続

CAN0_RX

PTA13

CAN RX信号

レベルシフタ経由でCANトランシーバに接続

CAN0_STB

Out

PTA14

CAN スタンバイ信号

レベルシフタ経由でCANトランシーバに接続

5.4.11. MIPI CSIカメラを使用する

CON9 MIPI CSIインターフェースにFFC(15ピン/1.0mmピッチ)を介してMIPI CSIカメラを接続することで、MIPI CSIカメラを利用可能です。

図5.100 MIPI CSI FFC接続

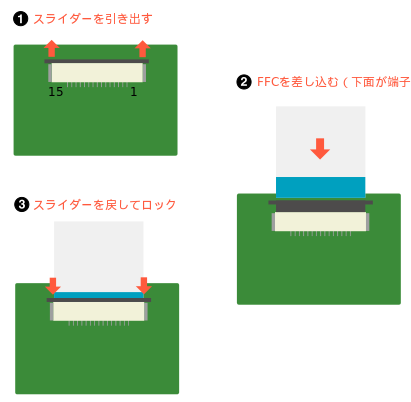

図5.101 MIPI CSIインターフェース FFC接続方法

5.4.11.1. ハードウェア仕様

MIPI CSIインターフェースの回路は、MIPI CSIの各信号をFFCコネクタに直接接続する構成になっています。また、3.3VのI2C、GPIOを利用できるように、レベルシフタで電圧変換したI2C、GPIOをそれぞれFFCコネクタに接続しています。

図5.102 MIPI CSIインターフェース回路構成

表5.26 CON9 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
1	GND	Power	-	電源(GND)
2	CSI_DATA0_N	In	CSI_DATA0_N	MIPI CSI DATA0(-)
3	CSI_DATA0_P	In	CSI_DATA0_P	MIPI CSI DATA0(+)
4	GND	Power	-	電源(GND)
5	CSI_DATA1_N	In	CSI_DATA1_N	MIPI CSI DATA0(-)
6	CSI_DATA1_P	In	CSI_DATA1_P	MIPI CSI DATA0(+)
7	GND	Power	-	電源(GND)
8	CSI_CLK_N	In	CSI_CLK_N	MIPI CSI CLK(-)
9	CSI_CLK_P	In	CSI_CLK_P	MIPI CSI CLK(+)
10	GND	Power	-	電源(GND)
11	PTB0_3V3	In/Out	PTB0	3.3V GPIO信号レベルシフタ経由でA900に接続
12	PTB1_3V3	In/Out	PTB1	3.3V GPIO信号レベルシフタ経由でA900に接続
13	LPI2C7_SCL_3V3	In/Out	PTF4	3.3V I2C SCL信号レベルシフタ経由でA900に接続
14	LPI2C7_SDA_3V3	In/Out	PTF5	3.3V I2C SDA信号レベルシフタ経由でA900に接続
15	VDD_3V3	Power	-	電源(VDD_3V3)

5.4.12. MIPI DSIディスプレイを使用する

CON10 MIPI DSIインターフェースにFFC(22ピン/0.5mmピッチ)を介してMIPI DSIディスプレイを接続することで、MIPI DSIディスプレイを利用可能です。

図5.103 MIPI DSI FFC接続

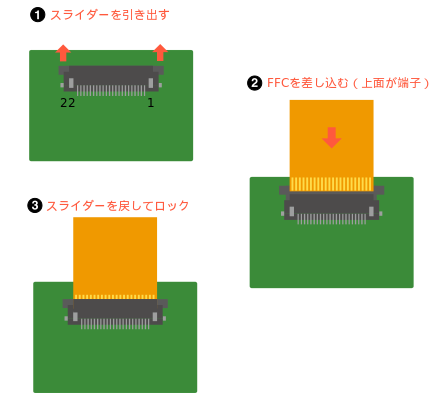

図5.104 MIPI DSIインターフェース FFC接続方法

5.4.12.1. ハードウェア仕様

MIPI DSIインターフェースの回路は、MIPI DSIの各信号をFFCコネクタに直接接続する構成になっています。また、3.3VのI2C、GPIOを利用できるように、レベルシフタで電圧変換したI2C、GPIOをそれぞれFFCコネクタに接続しています。

図5.105 MIPI DSIインターフェース回路構成

表5.27 CON10 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
1	GND	Power	-	電源(GND)
2	DSI_DATA0_N	Out	DSI_DATA0_N	MIPI DSI DATA0(-)
3	DSI_DATA0_P	Out	DSI_DATA0_P	MIPI DSI DATA0(+)
4	GND	Power	-	電源(GND)
5	DSI_DATA1_N	Out	DSI_DATA1_N	MIPI DSI DATA0(-)
6	DSI_DATA1_P	Out	DSI_DATA1_P	MIPI DSI DATA0(+)
7	GND	Power	-	電源(GND)
8	DSI_CLK_N	Out	DSI_CLK_N	MIPI DSI CLK(-)
9	DSI_CLK_P	Out	DSI_CLK_P	MIPI DSI CLK(+)
10	GND	Power	-	電源(GND)
11	DSI_DATA2_N	Out	DSI_DATA2_N	MIPI DSI DATA2(-)
12	DSI_DATA2_P	Out	DSI_DATA2_P	MIPI DSI DATA2(+)
13	GND	Power	-	電源(GND)
14	DSI_DATA3_N	Out	DSI_DATA3_N	MIPI DSI DATA3(-)
15	DSI_DATA3_P	Out	DSI_DATA3_P	MIPI DSI DATA3(+)
16	GND	Power	-	電源(GND)
17	PTC10_3V3	In/Out	PTC10	3.3V GPIO信号レベルシフタ経由でA900に接続
18	PTB3_3V3	In/Out	PTB3	3.3V GPIO信号レベルシフタ経由でA900に接続
19	GND	Power	-	電源(GND)
20	LPI2C7_SCL_3V3	In/Out	PTF4	3.3V I2C SCL信号レベルシフタ経由でA900に接続
21	LPI2C7_SDA_3V3	In/Out	PTF5	3.3V I2C SDA信号レベルシフタ経由でA900に接続
22	VDD_3V3	Power	-	電源(VDD_3V3)

5.4.13. APD用コンソールを使用する

CON13 APD用コンソールインターフェースにUSB Type Cケーブル経由でPC等に接続することで、アプリケーションドメイン用のコンソール入出力を利用可能です。

図5.106 USB Type Cケーブル接続

5.4.13.1. ハードウェア仕様

APD用コンソールインターフェースの回路は、USBシリアル変換ICでUART信号をUSB信号に変換する構成になっています。 USBシリアル変換ICは、USB Type Cコネクタから給電される電源によって動作します。

図5.107 APD用コンソールインターフェース回路構成

表5.28 CON13 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
A1	GND	Power	-	電源(GND)
B1	GND	Power	-	電源(GND)
A4	VBUS	Power	-	電源(VBUS_DEBUG0)
B4	VBUS	Power	-	電源(VBUS_DEBUG0)
A5	CC1	-	-	5.1kΩプルダウン
B5	CC2	-	-	5.1kΩプルダウン
A6	DP1	-	-	USB2.0 差動信号(+)
B6	DP2	-	-	USB2.0 差動信号(+)
A7	DN1	-	-	USB2.0 差動信号(-)
B7	DN2	-	-	USB2.0 差動信号(-)
A9	VBUS	Power	-	電源(VBUS_DEBUG0)
B9	VBUS	Power	-	電源(VBUS_DEBUG0)
A12	GND	Power	-	電源(GND)
B12	GND	Power	-	電源(GND)

表5.29 その他 APDコンソール信号

信号名	I/O	A900との接続	説明
LPUART4_TX	Out	LPUART4_TX	UART TXD信号
LPUART4_RX	In	LPUART4_RX	UART RXD信号
LPUART4_CTS_B	In	LPUART4_CTS_B	UART CTS信号
LPUART4_RTS_B	Out	LPUART4_RTS_B	UART RTS信号

5.4.14. RTD用コンソールを使用する

CON14 RTD 用コンソールインターフェースにUSB Type Cケーブル経由でPC等に接続することで、リアルタイムドメイン用のコンソール入出力を利用可能です。 RTD用コンソールはJTAGと同じ信号を使用するため同時に利用することはできません。 RTD用コンソールを使用する場合は、SW3 RTD 用コンソール JTAG 切替スイッチをRTD 用コンソールの方向に切り替える必要があります。

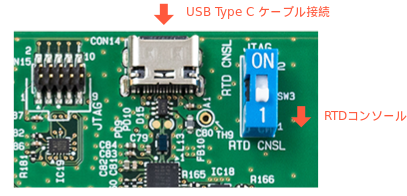

図5.108 USB Type Cケーブル接続/切替スイッチ制御

5.4.14.1. ハードウェア仕様

RTD用コンソールインターフェースの回路は、USBシリアル変換ICでUART信号をUSB信号に変換する構成になっています。 USBシリアル変換ICは、USB Type Cコネクタから給電される電源によって動作します。また、RTD用コンソールインターフェースで使用するUART信号は、JTAG信号と同じピンをマルチプレクスしてUARTの機能に割り当てるためバススイッチによって接続先のインターフェースを切り替える構成になっています。

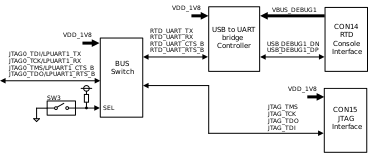

図5.109 RTD用コンソールインターフェース回路構成

表5.30 CON14 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
A1	GND	Power	-	電源(GND)
B1	GND	Power	-	電源(GND)
A4	VBUS	Power	-	電源(VBUS_DEBUG1)
B4	VBUS	Power	-	電源(VBUS_DEBUG1)
A5	CC1	-	-	5.1kΩプルダウン
B5	CC2	-	-	5.1kΩプルダウン
A6	DP1	-	-	USB2.0 差動信号(+)
B6	DP2	-	-	USB2.0 差動信号(+)
A7	DN1	-	-	USB2.0 差動信号(-)
B7	DN2	-	-	USB2.0 差動信号(-)
A9	VBUS	Power	-	電源(VBUS_DEBUG1)
B9	VBUS	Power	-	電源(VBUS_DEBUG1)
A12	GND	Power	-	電源(GND)
B12	GND	Power	-	電源(GND)

5.4.14.2. ソフトウェア仕様

セキュリティのため、デフォルトでは出力が無効化になっています。

以下のいずれかの方法でログ出力を確認できます。：

Linux が起動している場合、ログは /var/log/messages に保存されています。

[armadillo ~]# grep rtos /var/log/messages
Apr 23 16:10:32 armadillo user.notice rtos-logger: Start SRTM communication
Apr 23 16:10:32 armadillo user.notice rtos-logger: waiting message from uboot
Apr 23 16:10:32 armadillo user.notice rtos-logger: M33> uboot: handshake
Apr 23 16:10:32 armadillo user.notice rtos-logger: initializing i2c 0 (lpi2c1)
Apr 23 16:10:32 armadillo user.notice rtos-logger: uboot: booting into linux
Apr 23 16:10:32 armadillo user.notice rtos-logger: Handle Peer Core Linkup
Apr 23 16:10:32 armadillo user.notice rtos-logger: Watchdog start (timeout 60000)
Apr 23 16:10:32 armadillo user.notice rtos-logger: first watchdog ping
Apr 23 16:10:32 armadillo user.notice rtos-logger: initializing i2c 1 (lpi2c1)
Apr 23 16:10:32 armadillo user.notice rtos-logger: initializing tty 1 as LPUART 0
Apr 23 16:10:32 armadillo user.notice rtos-logger: initialized tty 0 for M33 console
Apr 23 16:10:32 armadillo user.notice rtos-logger: spi 0: init ok

また、「 abos-ctrl rtos interact 」コマンドを実行するとログが停止されますがコンソールのように操作できます。

[armadillo ~]# abos-ctrl rtos interact
Could not lock rtos console for reading
stop rtos-logger service ? [Y/n]
WARNING: It will not be restarted automatically!

rtos-logger              | * WARNING: you are stopping a boot service
rtos-logger              | * Stopping rtos-logger ...                                                             [ ok ]
Entering console. Press ctrl+D to exit
M33> help
help    - this help
reset   - cold reset
log     - print buffer log
clear   - clear buffer log
quiet   - disable background messages
verbose - enable background messages
version - print firmware version
M33>

u-boot の環境変数でコンソールを有効化できます。こちらの設定では起動時の初期段階以外の出力を確認できます：

[armadillo ~]# fw_setenv m33_console 22/23
Environment OK, copy 0
[armadillo ~]# reboot

こちらの設定を永続化したい場合は例えば /boot/uboot_env.d/70_m33_console ファイルを作成し、変数を設定してください：

[armadillo ~]# echo 'm33_console=22/23' > /boot/uboot_env.d/70_m33_console
[armadillo ~]# persist_file -v /boot/uboot_env.d/70_m33_console
'/mnt/boot/uboot_env.d/70_m33_console' -> '/target/boot/uboot_env.d/70_m33_console'

設定可能な値は以下の通りです：

値	動作
`none`	デフォルトの無効化状態
`22/23`	CON14 (LPUART1 の tx=PTA22, rx=PTA23) に出力されます
`<tx>/<rx>`	1.8V TTL UART 変換ケーブルを利用すると他の PTA のピンでも利用可能です：LPUART0 (tx: 2, 14, 18, rx: 3, 15, 19) か LPUART1 (tx: 6, 10, 22, rx: 7, 11, 23) 。

imx-boot ソースの変更ですべてのログを確認できます。 m33_firmware_at/debug_console.c ファイルの DEFAULT_UART_CONSOLE_TX と DEFAULT_UART_CONSOLE_RX 値を設定すると、m33 ファームウェア起動時に有効化されます。この場合、u-boot の環境変数が無視されます。ビルド手順については「ブートローダーをビルドする」を参照ください。

5.4.15. JTAG を使用する

CON15 JTAG インターフェースに JTAG ケーブル (SWJ-PRB-MIL20-10HP 等の 2x5ピン/1.27mm ピッチコネクタ) を介して、PALMiCE4 等の JTAG エミュレータに接続することで、JTAG を利用可能です。 JTAG は RTD 用コンソールの信号と同じ信号を使用するため同時に利用することはできません。 JTAG を使用する場合は、SW3 RTD 用コンソール JTAG 切替スイッチをJTAGの方向に切り替える必要があります。

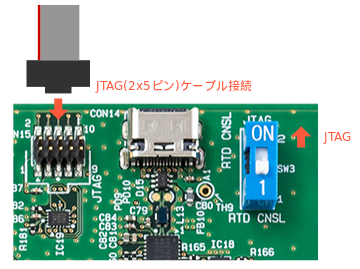

図5.110 JTAGケーブル接続/切替スイッチ制御

5.4.15.1. ハードウェア仕様

JTAGインターフェースの回路は、JTAG信号を10ピンのピンヘッダに接続する構成になっています。ただし、JTAG信号はRTD用コンソールインターフェースで使用するUART信号と同じピンをマルチプレクスしてJTAGの機能に割り当てるためバススイッチによって接続先のインターフェースを切り替える構成になっています。

図5.111 RTD用コンソールインターフェース回路構成

表5.31 CON13 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
1	VDD_1V8	Power	-	電源(VDD_1V8)
2	JTAG_TMS		JTAG0_TMS/ LPUART1_CTS_B	JATG TMS信号マルチプレクサ経由でA900に接続
3	GND	Power	-	電源(GND)
4	JTAG_TCK		JTAG0_TCK/ LPUART1_RX	JTAG TCK信号マルチプレクサ経由でA900に接続
5	GND	Power	-	電源(GND)
6	JTAG_TDO	-	JTAG0_TDO/ LPUART1_RTS_B	JTAG TDO信号マルチプレクサ経由でA900に接続
7	-	-	-
8	JTAG_TDI	-	JTAG0_TDI/ LPUART1_TX	JTAG TDI信号マルチプレクサ経由でA900に接続
9	GND	Power	-	電源(GND)
10	SYS_N_RST	-	SYS_N_RST	リセット信号

5.4.16. I2C デバイスを使用する

CON16 拡張インターフェースまたは、CON17 I2C(3.3V)インターフェースを使用することでI2C通信を利用することが可能です。 CON16の信号電圧は1.8V、CON17の信号電圧は3.3Vになります。

図5.112 I2C(3.3V)インターフェース

5.4.16.1. ハードウェア仕様

表5.32 CON17 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
1	VDD_3V3	Power	-	電源(VDD_3V3)
2	LPI2C7_SCL_3V3	In/Out	PTF4	I2C SCL信号(3.3V) レベルシフタ経由でA900に接続
3	LPI2C7_SDA_3V3	In/Out	PTF5	I2C SDA信号(3.3V) レベルシフタ経由でA900に接続
4	GND	Power	-	電源(GND)

5.4.17. ソフトウェア仕様

Armadillo-900 開発セットの I2C インターフェースは、i.MX 8ULP の I2C(I2C Controller) を利用します。また、i2c-gpioを利用することで、I2C バスを追加することができます。 Armadillo-900 開発セットで利用している I2C バスと、接続される I2C デバイスを次に示します。

表5.33 I2C デバイス

I2C バス	I2C デバイス
I2C バス	アドレス	デバイス名
1(I2C1)	0x32	RV8803 (RTC)
1(I2C1)	0x2C	USB2422(USB Hub)
6(I2C6)	0x48	SE050(セキュアエレメント)

Armadillo-900 開発セットの標準状態では、CONFIG_I2C_CHARDEV が有効となっているためユーザードライバで I2C デバイスを制御することができます。ユーザードライバを利用する場合は、Linux カーネルで I2Cデバイスに対応するデバイスドライバを無効にする必要があります。

機能

最大転送レート: 384kbps

デバイスファイル

/dev/i2c-1 (I2C1)
/dev/i2c-6 (I2C6)
/dev/i2c-7 (I2C7)

5.4.18. 使用方法

コンテナ内で動作するアプリケーションから I2C を扱うためには、Podman のイメージからコンテナを作成する際にホスト OS 側のデバイスファイル /dev/i2c-N を渡す必要があります。以下は、/dev/i2c-7 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# podman pull docker.io/alpine
Trying to pull docker.io/library/alpine:latest...
Getting image source signatures
Writing manifest to image destination
8d591b0b7dea080ea3be9e12ae563eebf9869168ffced1cb25b2470a3d9fe15e
[armadillo ~]# vi /etc/atmark/containers/i2c_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/i2c-7
[armadillo ~]# podman_start i2c_example
Starting 'i2c_example'
efa1eb129c1f036a709755f0d53b21a0f2a39307ecae32b24aac98c0b6567bf0

図5.113 I2C を扱うためのコンテナ作成例

コンテナ内に入り、i2c-tools に含まれる i2cdetect コマンドを使ってスレーブアドレスを確認することができます。

[armadillo ~]# podman exec -it i2c_example sh
[container ~]# apk upgrade
[container ~]# apk add i2c-tools
[container ~]# i2cdetect -y 7
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:                         -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

図5.114 i2cdetect コマンドによる確認例

5.4.19. DAC を使用する

CON25 DACインターフェースを使用することで、デジタル/アナログ変換出力を利用することが可能です。出力電圧範囲は0～1.8Vです。

図5.115 DACインターフェース

5.4.19.1. ハードウェア仕様

表5.34 CON25 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
1	VDD_1V8	Power	-	電源(VDD_3V3)
2	DAC0_OUT	Out	DAC0_OUT	DAC出力
3	DAC1_OUT	Out	DAC1_OUT	DAC出力
4	GND	Power	-	電源(GND)

5.4.20. RTC を使用する

CON11 RTCバックアップインターフェース1、CON12 RTCバックアップインターフェース2にバックアップ用電池を接続することで、電源が切断されても時刻データを保持することが可能です。 CON12にはCR1220の電池を接続することができます。リアルタイムクロックの時刻保持時の平均消費電流は、 240nA(Typ.)となっておりますので、電池寿命までの時刻保持が期待できます。

最大月差は周囲温度-20℃～60℃で8秒です。(経年変化を除く)

図5.116 RTCバックアップインターフェース


	電池をホルダーへ装着する際は、異物の挟み込みや不完全な装着がないように、目視での異物確認や装着状態の確認を行ってください。

5.4.20.1. ハードウェア仕様

RTCバックアップインターフェースの回路は、VDD_5V電源とRTCバックアップインターフェースから入力された電源をダイオードORし、RTC ICの電源を保持する構成になっています。VDD_5VはArmadillo-900 開発セットに電源が投入されている間は常に供給されます。 RTCバックアップインターフェース1とRTCバックアップインターフェース2に同時に電源を入力することはできません。 RTC ICは、Micro Crystal製 RV-8803-C7 が搭載されています。

図5.117 RTCバックアップインターフェース回路構成

表5.35 CON11 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
1	RTC_VDD	Power	-	リアルタイムクロックのバックアップ用電源入力(RTC_VDD)
2	GND	Power	-	電源(GND)

表5.36 CON12 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
1	RTC_VDD	Power	-	リアルタイムクロックのバックアップ用電源入力(RTC_VDD)
2	GND	Power	-	電源(GND)

5.4.20.2. ソフトウェア仕様

デバイスファイル

/dev/rtc ( /dev/rtc0 へのシンボリックリンク)
/dev/rtc0 (RV-8803-C7)

アラーム割り込みは、デバイスファイル経由で利用することができます。

詳細な情報については、Linux カーネルのソースコードに含まれているドキュメント(Documentation/admin-guide/rtc.rst)やサンプルプログラム(tools/testing/selftests/rtc/rtctest.c)を参照してください。

5.4.20.3. 使用方法

コンテナで使用する

コンテナ内から RTC を扱うためには、Podman のイメージからコンテナを作成する際にホスト OS 側のデバイスファイル /dev/rtc を渡すと同時に、RTC への時刻の設定を行うための権限も渡す必要があります。以下は、/dev/rtc を渡して alpine イメージからコンテナを作成する例です。権限として SYS_TIME も渡しています。

[armadillo ~]# podman pull docker.io/alpine
Trying to pull docker.io/library/alpine:latest...
Getting image source signatures
Writing manifest to image destination
8d591b0b7dea080ea3be9e12ae563eebf9869168ffced1cb25b2470a3d9fe15e
[armadillo ~]# vi /etc/atmark/containers/rtc_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_args --cap-add=SYS_TIME
add_devices /dev/rtc
[armadillo ~]# podman_start rtc_example
Starting 'rtc_example'
025209e0d96f43c2911239a8397b7002c3eaab057e031d8abb765df5707d75bd

図5.118 RTC を扱うためのコンテナ作成例

コンテナ内に入り、hwclock コマンドで RTC の時刻表示と設定ができます。

[armadillo ~]# podman exec -it rtc_example sh
[container ~]# hwclock
Thu Feb 18 05:14:37 2021  0.000000 seconds
[container ~]# date --set "2021-04-01 09:00:00"
Thu Apr  1 09:00:00 UTC 2021
[container ~]# hwclock --systohc
[container ~]# hwclock
Thu Apr  1 09:00:28 2021  0.000000 seconds

図5.119 hwclock コマンドによるRTCの時刻表示と設定例

	RTC に設定されている現在時刻を表示します。
	システム時刻を 2021 年 4 月 1 日 9 時 0 分 0 秒に設定します。
	システム時刻を RTC に反映させます。
	RTC に設定されている時刻が変更されていることを確認します。

Armadillo 上で RTC に時刻を設定する

Linuxの時刻には、Linuxカーネルが管理するシステムクロックと、RTCが管理するハードウェアクロックの2種類があります。RTCに時刻を設定するためには、まずシステムクロックを設定します。その後に、ハードウェアクロックをシステムクロックと一致させる手順となります。

システムクロックは、dateコマンドを用いて設定します。dateコマンドの引数には、設定する時刻を [MMDDhhmmCCYY.ss] というフォーマットで指定します。時刻フォーマットの各フィールドの意味を次に示します。

表5.37 時刻フォーマットのフィールド

フィールド	意味
MM	月
DD	日(月内通算)
hh	時
mm	分
CC	年の最初の2桁(省略可)
YY	年の最後の2桁(省略可)
ss	秒(省略可)

2023年3月2日12時34分56秒に設定する例を次に示します。

[armadillo ~]# date
Sat Jan  1 09:00:00 JST 2000
[armadillo ~]# date 030212342023.56
Fri Mar  2 12:34:56 JST 2023
[armadillo ~]# date
Fri Mar  2 12:34:57 JST 2023

図5.120 システムクロックを設定

システムクロックを設定後、ハードウェアクロックを hwclock コマンドを用いて設定します。

[armadillo ~]# hwclock
2000-01-01 00:00:00.000000+09:00
[armadillo ~]# hwclock --utc --systohc
[armadillo ~]# hwclock --utc
2023-03-02 12:57:20.534140+09:00

図5.121 ハードウェアクロックを設定

	現在のハードウェアクロックを表示します。
	ハードウェアクロックを協定世界時(UTC)で設定します。
	ハードウェアクロックが UTC で正しく設定されていることを確認します。


	インターネットに接続できている場合は、chronyd により自動的に日時設定が行われます。そのため、手動で日時設定を行う必要はありません。

5.4.21. ユーザースイッチを使用する

SW1はユーザーが自由に利用できる押しボタンスイッチです。

5.4.21.1. ハードウェア仕様

表5.38 SW1 信号配列

部品番号	名称	説明
SW1	ユーザースイッチ	A900 の PTB2 ピンに接続

5.4.21.2. ソフトウェア仕様

Linux では、ユーザー空間でイベント(Press/Release)を検出することができます。Linux では、GPIO 接続用キーボードドライバ(gpio-keys)で制御することができます。

ユーザースイッチと信号には、次に示すキーコードが割り当てられています。

表5.39 インプットデバイスファイルとイベントコード

ユーザースイッチ	インプットデバイスファイル	イベントコード
SW1	`/dev/input/by-path/platform-gpio-keys-event`	148 (KEY_PROG1)


	インプットデバイスは検出された順番にインデックスが割り振られます。USBデバイスなどを接続してインプットデバイスを追加している場合は、デバイスファイルのインデックスが異なる可能性があります。

5.4.21.3. 使用方法

スイッチのプッシュ/リリースイベントを取得するためには、 Podman のイメージからコンテナを作成する際にホスト OS 側の /dev/input ディレクトリを渡す必要があります。以下は、/dev/input を渡して alpine イメージからコンテナを作成する例です。ここで渡された /dev/input ディレクトリはコンテナ内の /dev/input にマウントされます。

[armadillo ~]# podman pull docker.io/alpine
Trying to pull docker.io/library/alpine:latest...
Getting image source signatures
Writing manifest to image destination
8d591b0b7dea080ea3be9e12ae563eebf9869168ffced1cb25b2470a3d9fe15e
[armadillo ~]# vi /etc/atmark/containers/sw_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/input
[armadillo ~]# podman_start sw_example
Starting 'sw_example'
c0cd8b801883266197a3c20552b0e8b6c7dd473bb0b24e05bf3ecdb581c822b9

図5.122 ユーザースイッチのイベントを取得するためのコンテナ作成例

コンテナ内に入り、evtest コマンドでイベントを確認できます。

[armadillo ~]# podman exec -it sw_example sh
[container ~]# apk upgrade
[container ~]# apk add evtest
[container ~]# evtest /dev/input/event1
Input driver version is 1.0.1
Input device ID: bus 0x19 vendor 0x1 product 0x1 version 0x100
Input device name: "gpio-keys"
Supported events:
  Event type 0 (EV_SYN)
  Event type 1 (EV_KEY)
    Event code 148 (KEY_PROG1)
Properties:
Testing ... (interrupt to exit)
Event: time 1744349334.534281, type 1 (EV_KEY), code 148 (KEY_PROG1), value 1
Event: time 1744349334.534281, -------------- SYN_REPORT ------------
Event: time 1744349334.822277, type 1 (EV_KEY), code 148 (KEY_PROG1), value 0
Event: time 1744349334.822277, -------------- SYN_REPORT ------------

図5.123 evtest コマンドによる確認例

	SW1のボタンプッシュイベントを検出したときの表示
	SW1のボタンリリースイベントを検出したときの表示


	Armadillo Base OS では、スイッチの制御を簡単に実装できる buttond デーモンを用意しております。

5.4.22. リセットスイッチを使用する

SW6 リセットスイッチを使用することで、Armadillo-900 開発セットに搭載されたArmadillo-900上のPMICをコールドリセットすることができます。デフォルトでは、1秒以上スイッチを押下することで動作します。リセットスイッチを用いたリセットは、ソフトウェアの動作状況に関わらず動作するため、ソフトウェアの更新等で再起動が必要な場合には使用しないでください。

5.4.22.1. ハードウェア仕様

表5.40 SW6 信号配列

部品番号	名称	説明
SW6	リセットスイッチ	A900 の SYS_N_RST ピンに接続

5.4.23. LED を使用する

LED は SYS、APP、WWAN が実装されており、Armadillo Base OS にて表5.42「LED状態と製品状態の対応について」に示す状態を表示しています。

5.4.23.1. ハードウェア仕様

表5.41 LED 信号配列

部品番号

名称(色)

説明

SYS

システムLED(緑)

電源(VDD_3V3)の入力状態を表示、A900のPTC5に接続

(Low: 消灯、High: 点灯)

APP

アプリケーションLED(緑)

アプリケーションの状態を表示、A900のPTF30に接続

(Low: 消灯、High: 点灯)

WWAN

ワイヤレスWAN LED(緑)

LTE通信の状態を表示、A900のPTF31に接続

(Low: 消灯、High: 点灯)

5.4.23.2. ソフトウェア仕様

Linuxでは、GPIO接続用LEDドライバ(leds-gpio)で制御することができます。

sysfs LEDクラスディレクトリ

/sys/class/leds/app
/sys/class/leds/sys
/sys/class/leds/wwan

表5.42 LED状態と製品状態の対応について

LED状態\LED名称	SYS	APP	WWAN
OFF	電源OFF	アプリ起動不可	SIM 未検出または認識中、または LTE モデム未検出
ON	電源ON	アプリ起動可能	LTE 接続済み
Blink Slow	シャットダウン中	アプリ起動完了 ^[a]	SIM 検出、LTE 未接続 ^[b]
Blink Fast	アップデート中	アプリエラー ^[a]	SIM 検出、LTE 未接続、電波品質が低い ^[b]
^[a]APP LED の「起動完了」と「エラー」の点滅動作は、アプリ自身が行います。 ^[b]LTE コネクションが未作成、設定間違いの場合もこの状態となります


	WLAN/LAN モデルでは WWAN LED を自由に使用することができます。

5.4.23.3. 使用方法

コンテナで使用する
LED を扱うためには、 Podman のイメージからコンテナを作成する際にホスト OS 側の /sys ディレクトリを渡す必要があります。以下は、/sys を渡して alpine イメージからコンテナを作成する例です。ここで渡された /sys ディレクトリはコンテナ内の /sys にマウントされます。
```
[armadillo ~]# podman pull docker.io/alpine
Trying to pull docker.io/library/alpine:latest...
Getting image source signatures
Writing manifest to image destination
8d591b0b7dea080ea3be9e12ae563eebf9869168ffced1cb25b2470a3d9fe15e
[armadillo ~]# vi /etc/atmark/containers/led_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_volumes /sys
[armadillo ~]# podman_start led_example
Starting 'led_example'
c770f76d7714f4cceb1229be2240382bded236c2c51bb6b866bc0098c2cb987a
```
図5.124 LED を扱うためのコンテナ作成例
コンテナ内に入り、brightness ファイルに値を書き込むことで LED の点灯/消灯を行うことができます。 0 を書き込むと消灯、0 以外の値 (1～255) を書き込むと点灯します。
```
[armadillo ~]# podman exec -it led_example sh
[container ~]# echo 0 > /sys/class/leds/app/brightness
[container ~]# echo 1 > /sys/class/leds/app/brightness
```
図5.125 LED の点灯/消灯の実行例

以降の説明では、任意のLEDを示すLEDクラスディレクトリを /sys/class/leds/[LED]/ のように表記します。 [LED] の部分を適宜読みかえてください。

LEDを点灯/消灯する
LEDクラスディレクトリ以下の brightness ファイルへ値を書き込むことによって、LEDの点灯/消灯を行うことができます。 brightness に書き込む有効な値は 0~255です。
brightness に 0 以外の値を書き込むとLEDが点灯します。
```
[armadillo ~]# echo 1 > /sys/class/leds/[LED]/brightness
```
図5.126 LEDを点灯させる
Armadillo-900 開発セットのLEDには輝度制御の機能がないため、0(消灯)、1~255(点灯)の2つの状態のみ指定することができます。
brightness に0を書き込むとLEDが消灯します。
```
[armadillo ~]# echo 0 > /sys/class/leds/[LED]/brightness
```
図5.127 LEDを消灯させる
brightness を読み出すとLEDの状態が取得できます。
```
[armadillo ~]# cat /sys/class/leds/[LED]/brightness
```
図5.128 LEDの状態を表示する

トリガを使用する

Linux では、LED をある特定のタイミングで光らせることができます。これを「トリガ」と呼びます。LEDクラスディレクトリ以下の trigger ファイルへ値を書き込むことによってLEDの点灯/消灯にトリガを設定することができます。 trigger でサポートされている主要な値は以下の通りです。

表5.43 LEDトリガの種類

設定	説明
`none`	トリガを設定しません
`mmc0`	eMMCのアクセスランプにします
`mmc2`	microSDスロットのアクセスランプにします
`timer`	任意のタイミングで点灯/消灯を行います。この設定にすることにより、LEDクラスディレクトリ以下にdelay_on, delay_offファイルが出現し、それぞれ点灯時間, 消灯時間をミリ秒単位で指定します
`heartbeat`	心拍のように点灯/消灯を行います
`default-on`	主にLinuxカーネルから使用します。LEDが点灯します
`panic`	カーネルパニック時にLEDが点滅します

trigger ファイルを読み出すとサポートしているトリガと、現在有効のトリガが表示されます。 [] が付いているものが現在のトリガです。

[armadillo ~]# cat /sys/class/leds/[LED]/trigger
[none] bluetooth-power rfkill-any rfkill-none kbd-scrolllock kbd-numlock kbd-capslock kbd-kanalock kbd-shiftlock kbd-altgrlock kbd-ctrllock kbd-altlock kbd-shiftllock kbd-shiftrlock kbd-ctrlllock kbd-ctrlrlock timer oneshot mtd nand-disk heartbeat activity default-on panic pattern mmc0 mmc1 mmc2 29950000.ethernet-1:00:link 29950000.ethernet-1:00:100Mbps 29950000.ethernet-1:00:10Mbps rfkill0 hci0-power rfkill1

図5.129 対応している LEDトリガを表示

以下のコマンドを実行すると、LEDが2秒点灯、1秒消灯を繰り返します。

[armadillo ~]# echo timer > /sys/class/leds/[LED]/trigger
[armadillo ~]# echo 2000 > /sys/class/leds/[LED]/delay_on
[armadillo ~]# echo 1000 > /sys/class/leds/[LED]/delay_off

図5.130 LEDのトリガにtimerを指定する

5.4.24. SMS を利用する

Armadillo-900 開発セットは、LTE モジュールを使用した SMS の送受信を行うことができます。 SMS の送信、受信した SMS の確認および削除などの操作は ModemManager の mmcli コマンドで行うことができます。

本章では mmcli コマンドでの SMS の使用方法について説明します。

5.4.24.1. 初期設定

SMS が利用可能な SIM を挿入して Armadillo-900 開発セットの電源を入れると、 ModemManager が必要な初期設定を行い、 SMS が利用可能になります。

SMS の受信は自動的に行われます。

図5.131「言語設定」に示すコマンドを実行し、言語設定を行います。

[armadillo ~]# export LANG="ja_JP.UTF-8"

図5.131 言語設定

5.4.24.2. SMS を送信する

SMS を作成するには、図5.132「SMS の作成」に示すコマンドを実行します。

[armadillo ~]# mmcli -m $(mm-modem-num) --messaging-create-sms="number=[送信先電話番号],text='[SMS 本文]'"

図5.132 SMS の作成

SMSの作成に成功すると、以下のようにSMS番号が表示されます。SMS番号は送信時に使用します。

Successfully created new SMS: /org/freedesktop/ModemManager1/SMS/[SMS 番号]

図5.133 SMS 番号の確認

図5.134「SMS の送信」に示すコマンドを実行し、SMS 送信を行います。 [SMS番号] には、 SMS の作成時に表示された番号を指定します。

[armadillo ~]# mmcli -s [SMS 番号] --send

図5.134 SMS の送信

5.4.24.3. SMS を受信する

SMS を送信可能な端末から Armadillo-900 開発セットに SMS を送信すると、 Armadillo-900 開発セットは自動的に SMS を受信します。

また、 LTE モジュールの内蔵ストレージに 10 件 SMS を保存した状態で Armadillo-900 開発セットに SMS を送信した場合は、Armadillo-900 開発セットは受信を行いません。

受信を行うには、 LTE モジュールの内蔵ストレージに保存している SMS を削除するか、他のストレージに移動する必要があります。

5.4.24.4. SMS 一覧を表示する

図5.135「SMS の一覧表示」のコマンドを実行することで、 SMS 一覧を表示できます。

末尾が "(sent)" となっているものが送信した SMS で "(received)" となっているものが受信した SMS です。

[armadillo ~]# mmcli -m $(mm-modem-num) --messaging-list-sms
Found 7 SMS messages:
         /org/freedesktop/ModemManager1/SMS/0 (received)
         /org/freedesktop/ModemManager1/SMS/1 (received)
         /org/freedesktop/ModemManager1/SMS/2 (received)
         /org/freedesktop/ModemManager1/SMS/3 (received)
         /org/freedesktop/ModemManager1/SMS/4 (sent)
         /org/freedesktop/ModemManager1/SMS/5 (received)
         /org/freedesktop/ModemManager1/SMS/6 (sent)

図5.135 SMS の一覧表示

5.4.24.5. SMS の内容を表示する

SMS の内容を表示するには、図5.136「SMSの内容を表示」に示すコマンドを実行します。

[armadillo ~]# mmcli -s [SMS 番号]
  ----------------------------------
  Content    |              number: XXXXXXXXXXX
             |                text: hello world
  ----------------------------------
  Properties |            PDU type: deliver
             |               state: received
             |             storage: me
             |                smsc: +XXXXXXXXXXXX
             |           timestamp: XXXXXXXXXXXX+XX

図5.136 SMSの内容を表示

受信した SMS は自動的に LTE モジュールの内蔵ストレージに保存されます。Armadillo-900 開発セットに搭載されている、LTE モジュールには、最大 10 件まで SMS を保存することが可能です。

SMS の内容を表示した際の「storage: me」は、 LTE モジュールの内蔵ストレージに SMS が保存されていることを意味しています。

「storage: sm」と表示された場合、 SIM カードのストレージに SMS が保存されています。 SIM カードのストレージに保存できる SMS の件数は SIM カードによって異なります。

ストレージに保存されている SMS は、Armadillo-900 開発セットの電源を切断してもデータが保持されます。

5.4.24.6. SMS を削除する

SMS を削除するには、図5.137「SMSの削除」に示すコマンドを実行します。

[armadillo ~]# mmcli -m $(mm-modem-num) --messaging-delete-sms=[SMS 番号]

図5.137 SMSの削除

5.4.24.7. SMS を他のストレージに移動する

SIM カードのストレージに SMS を移動するには、図5.138「SIM カードのストレージに SMS を移動」に示すコマンドを実行します。

[armadillo ~]# mmcli -s [SMS 番号] --store-in-storage="sm"

図5.138 SIM カードのストレージに SMS を移動

LTE モジュールの内蔵ストレージに SMS を移動するには、図5.139「LTE モジュールの内蔵ストレージに SMS を移動」に示すコマンドを実行します。

[armadillo ~]# mmcli -s [SMS 番号] --store-in-storage="me"

図5.139 LTE モジュールの内蔵ストレージに SMS を移動

5.4.25. ボタンやキーを扱う

buttond サービスを使用することで、ボタンやキー入力をトリガーとする処理を簡単に実装できます。

/etc/atmark/buttond.conf に BUTTOND_ARGS を指定することで、動作を指定することができます:

--short <key> --action "command" : 短押しの設定。キーを 1 秒以内に離せば短押しと認識し "command"を実行します。認識する最大時間は --time <time_ms> オプションで変更可能です。
--long <key> --action "command" : 長押しの設定。キーを 5 秒押し続けたタイミングで "command" を実行します。長押しと認識する最低時間は --time <time_ms> オプションで変更可能です。
1 つのキーに対して複数の設定が可能です。長押しの設定が複数ある場合、押したままの状態だと一番長い時間に設定されている "command" を実行します。途中でキーを離した場合は、キーを離した時間に応じた "command" を実行します。(例：buttond --short <key> --action "cmd1" --long <key> --time 2000 --action "cmd2" --long <key> --time 10000 --action "cmd3" <file> を実行した場合、1 秒以内に離すと "cmd1"、2 秒以上 10 秒以内に離すと "cmd2"、10 秒を越えたら "cmd3" を実行します)。
- 短押し設定を複数指定する場合、時間の短い設定を先に指定してください。 0.5秒、1 秒を設定したい場合、1 秒 → 0.5 秒の順番で指定すると 0.5秒が無視されます。
--exit-timeout <time_ms> : 設定した時間の後に buttond を停止します。起動時のみに対応したい場合に使えます。
キーの設定の --exit-after オプション : キーのコマンドを実行した後に buttond を停止します。キーの対応を一回しか実行しないように使えます。

5.4.25.1. SW1 の短押しと長押しの対応

以下にデフォルトを維持したままで SW1 の短押しと長押しのそれぞれの場合にコマンドを実行させる例を示します。

[armadillo ~]# vi /etc/atmark/buttond.conf
BUTTOND_ARGS="$BUTTOND_ARGS --short prog1 --action 'date >> /tmp/shortpress'"
BUTTOND_ARGS="$BUTTOND_ARGS --long prog1 --time 5000 --action 'date >> /tmp/longpress'"
[armadillo ~]# persist_file /etc/atmark/buttond.conf
[armadillo ~]# rc-service buttond restart
buttond          | * Stopping button watching daemon ...                                         [ ok ]
buttond          | * Starting button watching daemon ...                                         [ ok ]
[armadillo ~]# cat /tmp/shortpress
Tue Mar 22 17:16:42 JST 2022
Tue Mar 22 17:16:43 JST 2022
[armadillo ~]# cat /tmp/longpress
Tue Mar 22 17:16:48 JST 2022

図5.140 buttond で SW1 を扱う

	buttond の設定ファイルを編集します。この例では、短押しの場合 /tmp/shotpress に、5 秒以上の長押しの場合 /tmp/longpress に日付を出力します。
	設定ファイルを保存します。
	`buttond` サービスを再起動させます。ここでは再起動後短押しを 2 回、長押しを 1 回行ったとします。
	押された回数を確認します。

5.4.25.2. USB キーボードの対応

USB キーボードや他の入力デバイスにも対応できます。

デバイスを接続してから、 buttond でデバイス名とキーコードを確認します。例では左側の ctrl キーを押しています。

[armadillo ~]# buttond -vvv /dev/input/* /dev/input/by-*/*
Skipping directory /dev/input/by-id
Skipping directory /dev/input/by-path
[78972.042] /dev/input/event2 4 4 458976: non-keyboard event ignored
[78972.042] /dev/input/event2 LEFTCTRL (29) pressed: ignored
[78972.042] /dev/input/by-id/usb-0566_3029-event-kbd 4 4 458976: non-keyboard event ignored
[78972.042] /dev/input/by-id/usb-0566_3029-event-kbd LEFTCTRL (29) pressed: ignored
[78972.042] /dev/input/by-path/platform-xhci-hcd.1.auto-usb-0:1:1.0-event-kbd 4 4 458976: non-keyboard event ignored
[78972.042] /dev/input/by-path/platform-xhci-hcd.1.auto-usb-0:1:1.0-event-kbd LEFTCTRL (29) pressed: ignored
[78972.130] /dev/input/event2 4 4 458976: non-keyboard event ignored
[78972.130] /dev/input/event2 LEFTCTRL (29) released: ignored
[78972.130] /dev/input/by-id/usb-0566_3029-event-kbd 4 4 458976: non-keyboard event ignored
[78972.130] /dev/input/by-id/usb-0566_3029-event-kbd LEFTCTRL (29) released: ignored
[78972.130] /dev/input/by-path/platform-xhci-hcd.1.auto-usb-0:1:1.0-event-kbd 4 4 458976: non-keyboard event ignored
[78972.130] /dev/input/by-path/platform-xhci-hcd.1.auto-usb-0:1:1.0-event-kbd LEFTCTRL (29) released: ignored

図5.141 buttond で USB キーボードのイベントを確認する

	`buttond` を `-vvv` で冗長出力にして、すべてのデバイスを指定します。
	希望のキーを押すと、`LEFTCTRL` が三つのパスで認識されました。`/dev/by-id/usb-0566_3029-event-kbd` のパスを控えておきます。

USB デバイスを外すこともありますので、-i (inotify) で管理されてる入力デバイスとして追加します。そうしないとデバイスを外したときにbuttondが停止します。

[armadillo ~]# vi /etc/atmark/buttond.conf
BUTTOND_ARGS="$BUTTOND_ARGS -i /dev/input/by-id/usb-0566_3029-event-kbd"
BUTTOND_ARGS="$BUTTOND_ARGS --short LEFTCTRL --action 'date >> /tmp/keyboardpress'"
[armadillo ~]# persist_file /etc/atmark/buttond.conf
[armadillo ~]# rc-service buttond restart

図5.142 buttond で USB キーボードを扱う

	上記で検出した USB キーボードのパスを記述します。
	USB キーボードの左側の ctrl キーを押して１秒以内に放すと、/tmp/keyboardpress ファイルに押したタイミングの時間が記録されます。

USB キーボードの左側の ctrl キーを押して、想定通りに /tmp/keyboardpress に日付が書き込まれているか、以下のコマンドで確認できます。

[armadillo ~]# cat /tmp/keyboardpress
Wed Apr 30 11:06:12 JST 2025

図5.143 buttond の挙動の確認

buttond が想定通りに動いていると日付が出力されます。

5.4.25.3. Armadillo 起動時にのみボタンに反応する方法

Armadillo 起動時にのみ、例として SW1 の長押しに反応する方法を紹介します。

/etc/local.d/boot_switch.start に稼働期間を指定した buttond を起動させる設定を記載します。

buttond が起動してから 10秒以内に SW1 を一秒以上長押しすると myapp のコンテナの親プロセスに USR1 信号を送ります（アプリケーション側で信号を受信して、デバッグモードなどに切り替える想定です）。 SW1 が Armadillo 起動前に押された場合は、buttond の起動一秒後に実行されます。

[armadillo ~]# vi /etc/local.d/boot_switch.start
#!/bin/sh

buttond /dev/input/by-path/platform-gpio-keys-event \
        --exit-timeout 10000 \
        --long PROG1 --time 1000 --exit-after \
                --action "podman exec myapp kill -USR1 1" &
[armadillo ~]# chmod +x /etc/local.d/boot_switch.start
[armadillo ~]# persist_file /etc/local.d/boot_switch.start

図5.144 buttond で SW1 を Armadillo 起動時のみ受け付ける設定例

	SW1 の入力を `/dev/input/by-path/platform-gpio-keys-event` ファイルの `PROG1` として認識できます。
	buttond 起動後 10 秒経過すると終了します。
	SW1 を一度検知した後すぐに終了します。
	サービスとして動作させる必要がないため `&` を付けてバックグラウンド起動します。

5.4.26. 動作中の Armadillo の温度を測定する

Armadillo-900 開発セットの温度センサーは、i.MX 8ULP の TEMPMON(Temperature Monitor)を利用しています。

デフォルトでは、i.MX 8ULP の測定温度が 95℃以上になった場合、Linuxカーネルが /sbin/poweroff コマンドを実行し、システムを停止します。

/sys/class/thermal/thermal_zone0/temp ファイルの値を読み出すことによって、i.MX 8ULP の測定温度を取得することができます。

[armadillo ~]# cat /sys/class/thermal/thermal_zone0/temp
32000

図5.145 i.MX 8ULP の測定温度を取得する

温度はミリ°C の単位で表示されます。この例では 32.000°C を示しています。

ここでは、Armadillo Base OS 搭載製品を組み込んだユーザー製品の熱設計時に役立つ温度プロファイラツールである「atmark-thermal-profiler」について紹介します。

5.4.26.1. 温度測定の重要性

Armadillo は製品ごとに動作温度範囲が設定されていますが、それらはあくまでも標準筐体に放熱材と共に取り付けて使用した場合の目安であり、実運用時には自作の筐体の使用や放熱の有無などで記載のスペック通りにならない場合があります。また、 Armadillo には CPU または SoC が特定の温度以上になると、自動的にシャットダウンするサーマルシャットダウン機能が搭載されています。そのため、現実的には Armadillo を組み込んだ製品を運用時と同等の環境で動作させつつ、実際に温度を計測して実運用時の CPU 及び SoC 温度がどの程度まで上がるか、サーマルシャットダウンは起こらないかを確かめる必要があります。

Armadillo Base OS 搭載製品では、動作中の Armadillo の各種温度等を取得しCSV形式で出力する atmark-thermal-profiler を利用することができますので、温度測定に役立てることができます。

5.4.26.2. atmark-thermal-profiler をインストールする

atmark-thermal-profiler は apk パッケージで公開されていますので、apk add コマンドでインストールすることが可能です。

[armadillo ~]# apk upgrade
[armadillo ~]# apk add atmark-thermal-profiler

図5.146 atmark-thermal-profiler をインストールする

atmark-thermal-profiler はデバッグ(開発)用途で温度情報を収集及び解析するツールです。 atmark-thermal-profiler は、他の apk パッケージと同様に persist_file -a コマンドで永続的にインストールしておくことが可能ですが、ログの保存のために Armadillo が起動している間 eMMC への書き込みを続けるので、 Armadillo を組み込んだ製品の運用時に動かしたままにしておくことは推奨しません。

atmark-thermal-profiler を永続的にインストールする場合は、運用時には必ず削除してください。

5.4.26.3. atmark-thermal-profiler を実行・停止する

図5.147「atmark-thermal-profiler を実行する」に示すコマンドを実行することで、 atmark-thermal-profiler が動作を開始します。

[armadillo ~]# rc-service atmark-thermal-profiler start

図5.147 atmark-thermal-profiler を実行する

図5.148「atmark-thermal-profiler を停止する」に示すコマンドを実行することで、 atmark-thermal-profiler が動作を停止します。

[armadillo ~]# rc-service atmark-thermal-profiler stop

図5.148 atmark-thermal-profiler を停止する

5.4.26.4. atmark-thermal-profiler が出力するログファイルを確認する

atmark-thermal-profiler は、インストール直後から自動的に温度やCPU負荷率、Load Averageなどの情報を30秒に1度の周期で集め、/var/log/thermal_profile.csvに追記していきます。

[armadillo ~]# head /var/log/thermal_profile.csv
DATE,ONESHOT,CPU_TMEP,SOC_TEMP,LOAD_AVE,CPU_1,CPU_2,CPU_3,CPU_4,CPU_5,USE_1,USE_2,USE_3,USE_4,USE_5
: (省略)
2025-04-25T07:33:35+09:00,0,32,,0.17,top -b -n 1,podman exec -it example /bin/bash,/usr/sbin/NetworkManager -n,/usr/sbin/ModemManager,/usr/bin/abos-web,9,0,0,0,0,
: (省略)

図5.149 ログファイルの内容例

thermal_profile.csv の1行目はヘッダ行です。各列についての説明を表5.44「thermal_profile.csvの各列の説明」に記載します。

表5.44 thermal_profile.csvの各列の説明

ヘッダ	説明
DATE	その行のデータ取得日時です。 "年-月-日T時:分:秒+タイムゾーン" の形式で出力されます。
ONESHOT	この列が1の行のデータは、サーマルシャットダウンを含むシャットダウンが実行された時に取得されたことを示します。
CPU_TEMP	計測時点の CPU 温度を示します。単位は℃です。
SOC_TEMP	計測時点の SoC 温度を示します。単位は℃です。製品よっては非対応で、その場合は空白になります。
LOAD_AVE	計測時点から直近1分間のLoad Averageです。
CPU_1	計測時点のCPU使用率1位のプロセスです。
CPU_2	計測時点のCPU使用率2位のプロセスです。
CPU_3	計測時点のCPU使用率3位のプロセスです。
CPU_4	計測時点のCPU使用率4位のプロセスです。
CPU_5	計測時点のCPU使用率5位のプロセスです。
USE_1	計測時点のCPU使用率1位のプロセスのCPU使用率です。
USE_2	計測時点のCPU使用率2位のプロセスのCPU使用率です。
USE_3	計測時点のCPU使用率3位のプロセスのCPU使用率です。
USE_4	計測時点のCPU使用率4位のプロセスのCPU使用率です。
USE_5	計測時点のCPU使用率5位のプロセスのCPU使用率です。

5.4.26.5. 温度測定結果の分析

予め、使用している Armadillo が何℃でサーマルシャットダウンするか確認しておきます。

[armadillo ~]# cat /sys/class/thermal/thermal_zone0/trip_point_1_temp
95000

図5.150 サーマルシャットダウン温度の確認

CPU のサーマルシャットダウン温度です。ミリ℃で表記されているので、95℃でサーマルシャットダウンすることがわかります。

5.4.26.6. 温度測定結果のグラフ化

atmark-thermal-profiler が出力するログ(thermal_profile.csv)はCSVファイルなので、各種表計算ソフトでインポートしてグラフ化することが可能です。これにより Armadillo 動作中の温度の変化が可視化され、得られる情報が見やすくなります。

図5.151「取得した温度のグラフ」は一定期間 atmark-thermal-profiler を実行して取得した thermal_profile.csv を Google スプレッドシートでグラフ化したものです。例のために、途中で stress-ng コマンドを実行して CPU に負荷を与えた後、 stress-ng コマンドを停止して CPU と SoC の温度が下がるのを待った際のデータです。

作成方法の手順は以下です。（2025年4月現在）

thermal_profile.csv をドライブにアップロード
[ファイル] > [インポート] > thermal_profile.csv を選択 > [挿入]
範囲選択した後、[挿入] > [グラフ]
グラフエディタの設定の[グラフの種類]で折れ線グラフを選択
不必要なパラメータはグラフエディタの[系列]から削除

images/a900eva_thermal_profiler_graph.png

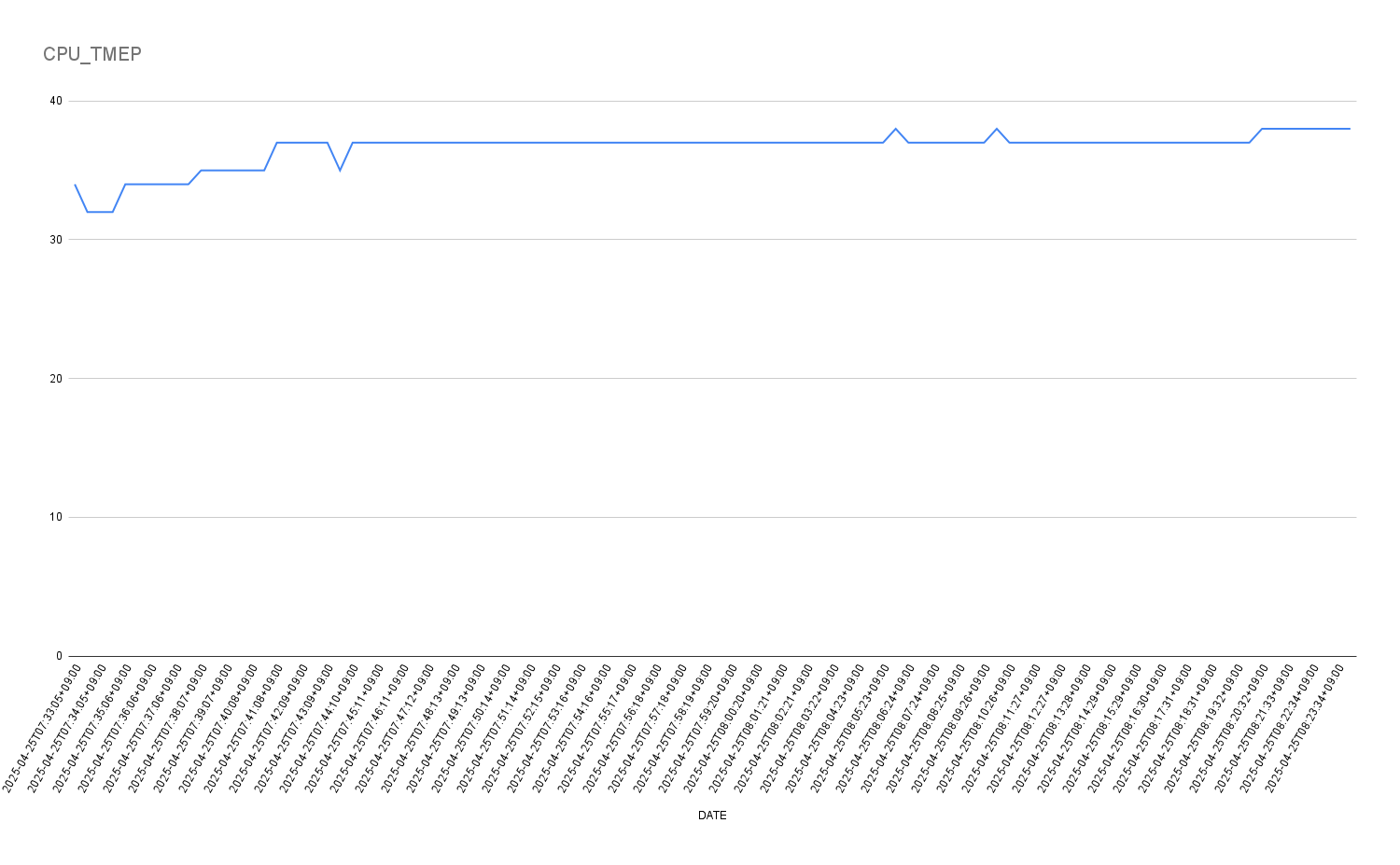

図5.151 取得した温度のグラフ

ここでは、グラフの縦軸は温度(℃)で、横軸は時間です。青い線は CPU の温度を表しています。作成したグラフと、「温度測定結果の分析」で得たサーマルシャットダウン温度を見比べることでどれほど温度に余裕があるか視覚的に比較できます。

5.4.26.7. CPU使用率の確認

atmark-thermal-profiler は、時間毎の温度だけでなく CPU 使用率と CPU 使用率の高いプロセスについても取得して記録します。 CPU 使用率については thermal_profile.csv の CPU_1〜CPU_5 列と、 USE_1〜USE_5 列を参照してください。各列について詳しくは表5.44「thermal_profile.csvの各列の説明」にまとまっています。

一般的に CPU 使用率が高くなると、 CPU 周辺の温度も高くなります。そのため、測定した温度が高い場合は、 CPU 使用率の高いプロセスに注目して、 CPU を無駄に使用している意図しない処理が行なわれていないかなどを確認することをおすすめします。

5.4.26.8. Armadillo Twin から Armadillo の温度を確認する

atmark-thermal-profiler の他に、Armadillo Twin からも温度や CPU 負荷率等の情報を確認することができます。詳細は Armadillo Twin ユーザーマニュアル「デバイス監視アラートを管理する」をご確認ください。

5.4.27. Network Time Protocol (NTP, ネットワーク・タイム・プロトコル) の設定

Armadillo Base OS では chronyd を使用しています。

デフォルトの設定（使用するサーバーなど）は /lib/chrony.conf.d/ にあり、設定変更用に /etc/chrony/conf.d/ のファイルも読み込みます。 /etc/chrony/conf.d/ ディレクトリに /lib/chrony.conf.d/ と同名の設定ファイルを配置することで、デフォルトのファイルを読み込まないようになります。

時刻取得に関する設定は 2 つのファイルに分かれています：

initstepslew.conf： chronyd 起動時「 initstepslew 」コマンドでサーバーと通信し時刻を取得します。
servers.conf： chronyd 起動後周期的に「 pool 」または「 server 」コマンドでサーバーと通信し時刻を補正します。

例えば、 NTP サーバーを変更する際は図5.152「chronyd のコンフィグの変更例」に示す通り /etc/chrony/conf.d/initstepslew.conf と /etc/chrony/conf.d/servers.conf に記載します：

[armadillo ~]# vi /etc/chrony/conf.d/initstepslew.conf
initstepslew 10 192.0.2.1
[armadillo ~]# vi /etc/chrony/conf.d/servers.conf
server 192.0.2.1 iburst
[armadillo ~]# persist_file -rv /etc/chrony/conf.d
'/mnt/etc/chrony/conf.d/initstepslew.conf' -> '/target/etc/chrony/conf.d/initstepslew.conf'
'/mnt/etc/chrony/conf.d/servers.conf' -> '/target/etc/chrony/conf.d/servers.conf'
[armadillo ~]# rc-service chronyd restart
chronyd          | * Stopping chronyd ... [ ok ]
chronyd          | * Starting chronyd ... [ ok ]
armadillo:~# chronyc -n sources
MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
^* 192.0.2.1                     2   6    17    24    +11us[  +34us] +/-   53ms

図5.152 chronyd のコンフィグの変更例

	起動時のサーバー設定です。不要な場合は空のファイルを生成してください。
	運用時のサーバー設定です。複数の行または「pool」の設定も可能です。
	ファイルを保存します。
	chronyd サービスを再起動します。
	chronyc で新しいサーバーが使用されていることを確認します。

NTP の設定は ABOS Web や Rest API を使って行うこともできます。詳細は、「時刻設定」および「Rest API : 時刻の設定」を参照してください。

5.4.28. 拡張インターフェースを使用する

CON16 拡張インターフェースは、各ピンの機能をマルチプレクスすることでGPIO、I2C、UARTなどの機能を使用することが可能です。 2.54mmピッチのピンソケットを接続可能です。


	拡張できる機能の詳細につきましては、「Armadillo-900 開発セットマルチプレクス表」をご参照ください。

各ピンの設定は Device Tree で行います。 Device Tree の変更については「Device Treeをカスタマイズする」をご参照ください。

5.4.28.1. ハードウェア仕様

表5.45 CON16 信号配列

ピン番号	ピン名	I/O	A900との接続	説明
1	VDD_5V	Power	-	電源(VDD_5V)
2	VDD_1V8	Power	-	電源(VDD_1V8)
3	GND	Power	-	電源(GND)
4	GND	Power	-	電源(GND)
5	PTA8	In/Out	PTA8	拡張入出力(1.8V)
6	PTC13	In/Out	PTC13	拡張入出力(1.8V)
7	PTA9	In/Out	PTA9	拡張入出力(1.8V)
8	PTC14	In/Out	PTC14	拡張入出力(1.8V)
9	PTA10	In/Out	PTA10	拡張入出力(1.8V)
10	PTC15	In/Out	PTC15	拡張入出力(1.8V)
11	PTA11	In/Out	PTA11	拡張入出力(1.8V)
12	PTC16	In/Out	PTC16	拡張入出力(1.8V)
13	LPUART0_RX	In/Out	PTA15	拡張入出力(1.8V)
14	PTC17	In/Out	PTC17	拡張入出力(1.8V)
15	LPUART0_TX	In/Out	PTA18	拡張入出力(1.8V)
16	PTC18	In/Out	PTC18	拡張入出力(1.8V)
17	LPUART0_CTS_B	In/Out	PTA16	拡張入出力(1.8V)
18	PTC19	In/Out	PTC19	拡張入出力(1.8V)
19	LPUART0_RTS_B	In/Out	PTA17	拡張入出力(1.8V)
20	PTC20	In/Out	PTC20	拡張入出力(1.8V)
21	PTB4	In/Out	PTB4	拡張入出力(1.8V)
22	PTC21	In/Out	PTC21	拡張入出力(1.8V)
23	PTB5	In/Out	PTB5	拡張入出力(1.8V)
24	PTC22	In/Out	PTC22	拡張入出力(1.8V)
25	PTB12	In/Out	PTB12	拡張入出力(1.8V)
26	PTC23	In/Out	PTC23	拡張入出力(1.8V)
27	PTB14	In/Out	PTB14	拡張入出力(1.8V)
28	PTF6	In/Out	PTF6	拡張入出力(1.8V)
29	LPI2C7_SCL	Out	PTF4	I2C SCL信号 4.7kΩプルアップ
30	PTF7	In/Out	PTF7	拡張入出力(1.8V)
31	LPI2C7_SDA	In/Out	PTF5	I2C SDA信号 4.7kΩプルアップ
32	PTF24	In/Out	PTF24	拡張入出力(1.8V)
33	ONOFF	In	ONOFF	ONOFF信号
34	GND	Power	-	電源(GND)

5.4.28.2. ソフトウェア仕様

表5.46 デフォルトのマルチプレクス

ピン番号	ピン名	A900との接続	デフォルトのマルチプレクス
1	VDD_5V	-	-
2	VDD_1V8	-	-
3	GND	-	-
4	GND	-	-
5	PTA8	PTA8	GPIO
6	PTC13	PTC13	GPIO
7	PTA9	PTA9	GPIO
8	PTC14	PTC14	GPIO
9	PTA10	PTA10	GPIO
10	PTC15	PTC15	GPIO
11	PTA11	PTA11	GPIO
12	PTC16	PTC16	GPIO
13	LPUART0_RX	PTA15	GPIO
14	PTC17	PTC17	GPIO
15	LPUART0_TX	PTA18	GPIO
16	PTC18	PTC18	GPIO
17	LPUART0_CTS_B	PTA16	GPIO
18	PTC19	PTC19	GPIO
19	LPUART0_RTS_B	PTA17	GPIO
20	PTC20	PTC20	GPIO
21	PTB4	PTB4	GPIO
22	PTC21	PTC21	GPIO
23	PTB5	PTB5	GPIO
24	PTC22	PTC22	GPIO
25	PTB12	PTB12	GPIO
26	PTC23	PTC23	GPIO
27	PTB14	PTB14	GPIO
28	PTF6	PTF6	GPIO
29	LPI2C7_SCL	PTF4	I2C SCL信号
30	PTF7	PTF7	GPIO
31	LPI2C7_SDA	PTF5	I2C SDA信号
32	PTF24	PTF24	GPIO
33	ONOFF	ONOFF	-
34	GND	-	-

5.4.29. 起動デバイスを変更する

SW4はブートモード切替スイッチです。 SW4を操作することで、起動デバイスを設定することができます。

5.4.29.1. ハードウェア仕様

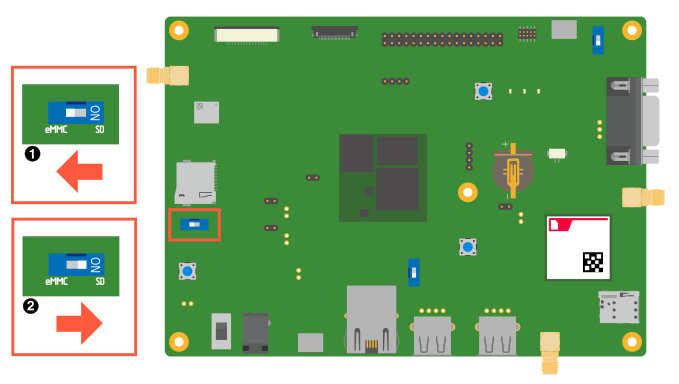

図5.153 スイッチの状態と起動デバイス

: 起動デバイスはeMMCになります。
: 起動デバイスはmicroSDになります。

起動デバイス設定スイッチの両脇の基板上に、白い文字でeMMC/SDとシルク記載しているので、操作の目印にご利用ください。

5.5. パワーマネジメント・省電力・間欠動作

Armadillo-900 開発セットでは、特にバッテリー駆動時などで必要となる、省電力・間欠動作の機能を用意しています。どのタイミングでDeepSleep・Shutdownモードへ遷移するか、何をトリガーとして起床するかを設定できます。本節では、Armadillo-900 開発セットの省電力・間欠動作機能や動作モード、状態遷移について説明します。

5.5.1. 間欠動作モード・起床条件と状態遷移図

Armadillo-900 開発セットの動作モード・起床条件と状態遷移を図5.154「状態遷移図」に示します。また、動作モード毎のデバイス状態を表5.47「動作モード別デバイス状態」に示します。

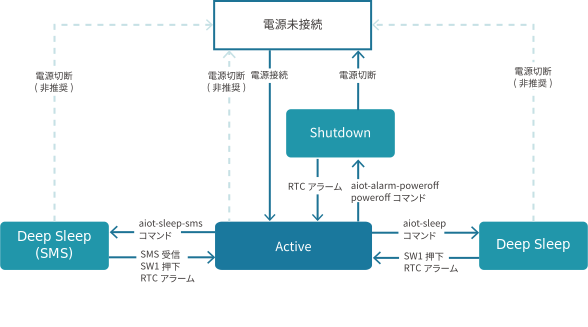

図5.154 状態遷移図

表5.47 動作モード別デバイス状態

動作モード	CPU	LTE	LED	有線 LAN	USB など
Active	動作	通信	動作	動作	通電
Shutdown	停止	停止	消灯	停止	停止
DeepSleep	suspend-to-RAM	動作 ^[a]	消灯	停止	通電
DeepSleep(SMS)	suspend-to-RAM	動作 ^[a]	消灯	停止	通電
^[a]LTE通信は停止し、LTEモジュールは動作している状態です。

5.5.1.1. 間欠動作モード・起床条件

次に、各動作モードと利用することのできる起床条件について説明します。

5.5.1.2. Active モード

「CPU:動作」、「LTE:動作」状態のモードです。

Armadillo-900 開発セットの電源投入後Linuxカーネルが起動し、まずは Active モードに遷移します。

任意のアプリケーションの実行や、外部センサー・デバイスの制御、LTEやEthernetでの通信が可能ですが、最も電力を消費するモードです。 Active モードの時間をより短くすることで、消費電力を押さえることができます。

5.5.1.3. Shutdown モード

「CPU:停止」、「LTE:停止」の状態であり最も消費電力を抑えることのできるモードです。

その反面、CPUを停止させ、Linuxカーネルをシャットダウンしている状態であるため、 Active モードに遷移する場合はLinuxカーネルの起動分の時間がかかります。

Shutdown モードから Active モードに遷移するには、RTCのアラーム割り込みを使用するか、一度電源を切断・再接続を行う必要があります。

5.5.1.4. Deep Sleep モード

「CPU:待機」、「LTE:停止」状態のモードです。

CPU(i.MX 8ULP)はパワーマネジメントのSuspend-to-RAM状態になり、LinuxカーネルはPauseの状態になります。 Shutdown モードと比較すると消費電力は高いですが、Linuxカーネルの起動は不要であるため数秒程度で Active モードに遷移が可能です。ユーザスイッチの押下、RTCアラーム割り込みによって Active モードへの遷移ができます。

LTE 接続中に Deep Sleep モードをご利用になる場合、 Deep Sleep モードから Active モードへ遷移するタイミングで ping による LTE 通信の疎通確認を実施します。

ping 疎通確認先の IP アドレスは以下の順序・ルールで決定します。「LTE再接続サービス」で使用している設定ファイルを参照しています。

/etc/atmark/connection-recover.conf が存在してファイル内に PING_DEST_IP があれば、この値を使用します。
存在しない場合は、8.8.8.8 を疎通先として使用します。

5.5.1.5. Deep Sleep(SMS) モード

「CPU:待機」、「LTE:待機」状態のモードです。

Deep Sleep モードとの違いは、SMSの受信によって、 Active モードへの遷移も可能である点です。 LTE:待機(PSM)の状態であるため、 Deep Sleep モードよりも電力を消費します。

5.5.2. Shutdown モードへの遷移と起床

Shutdown モードへ遷移するには、poweroffコマンド、またはaiot-alarm-poweroffコマンドを実行します。

5.5.2.1. poweroffコマンド

poweroffコマンドを実行して Shutdown モードに遷移した場合、電源の切断・接続のみで Active に遷移が可能です。 poweroffコマンドの実行例を次に示します。

[armadillo ~]# poweroff
podman-atmark            | * Stopping all podman containers ...loca
l                    | * Stopping local ... [ ok ]
avahi-daemon             | * Stopping avahi-daemon ...zramswap                 |
 * Deactivating zram swap device ...modemmanager             | * Stopping modemm
anager ...sim7672-boot             | * Stopping sim7672-boot ...wwan-led
         | * Stopping wwan-led ... [ ok ] [ ok ]

※省略

Sent SIGTERM to all processes
Sent SIGKILL to all processes
Requesting system poweroff
[  232.390025] failed to disconnect on suspend

5.5.2.2. aiot-alarm-poweroffコマンド

aiot-alarm-poweroffコマンドを実行することで、 Shutdown モードに遷移後、 RTCのアラーム割り込みをトリガで起床（ Active モードに遷移）することができます。なお、RTC を起床要因に使って間欠動作させる場合は、「RTC を使用する」を参考に、必ず RTC の日時設定を行ってください。


	RTC 未設定によるエラーが発生した場合、 Shutdown モードへの遷移は行われません。

[armadillo ~]# aiot-alarm-poweroff +[現在時刻からの経過秒数]

図5.155 aiot-alarm-poweroff コマンド書式

Shutdown モードに遷移し、300秒後にアラーム割り込みを発生させるには、次のようにコマンドを実行します。

[armadillo ~]# aiot-alarm-poweroff +300
aiot-alarm-poweroff: alarm_timer +300 second

現在時刻からの経過秒数は180秒以上を指定する必要があります。

5.5.3. Deep Sleep への遷移と起床

aiot-sleepコマンドを実行することで、 Deep Sleep モードに遷移することができます。ユーザースイッチによる起床は標準で有効になっています。

5.5.3.1. RTCアラーム割り込み以外での起床

SW1 が押下された時に Deep Sleep モードから起床するには、次に示すコマンドを実行します。

[armadillo ~]# aiot-sleep
modemmanager             | * Stopping modemmanager ... [ ok ]
connection-recover       | * Stopping connection-recover ... [ ok ]
OK
aiot-sleep: Power Management suspend-to-ram

※ SW1を押下

I/TC: Secondary CPU 1 initializing
I/TC: Secondary CPU 1 switching to normal world boot
[  247.110778] fec 29950000.ethernet eth0: Graceful transmit stop did not complete!
aiot-sleep: change mode CPU Idle
OK
modemmanager             | * Starting modemmanager ... [ ok ]
connection-recover       | * Starting connection-recover ... [ ok ]

5.5.3.2. RTCアラーム割り込みでの起床

RTCアラーム割り込みでの起床を行う場合、パラメーター設定が異なります。なお、RTC を起床要因に使って間欠動作させる場合は、「RTC を使用する」を参考に、必ず RTC の日時設定を行ってください。

RTCアラーム割り込みでの起床は、毎分 00 秒で起床する分指定 (Armadillo-900 搭載のRTCアラーム割り込みを用いた起床) と秒指定 (SoC内蔵のRTCアラーム割り込みを用いた起床) の 2種類があります。現状のソフトウェアでは、分指定にのみ対応しています。

分指定のコマンド書式を図5.156「コマンド書式 (RTCアラーム割り込みでの起床の場合: 分指定)」に示します。

[armadillo ~]# echo +<現在時刻からの経過秒数> > /sys/class/rtc/rtc0/wakealarm

図5.156 コマンド書式 (RTCアラーム割り込みでの起床の場合: 分指定)

現在時刻からの経過秒数は60秒以上を指定する必要があります。

300秒後にRTCアラーム割り込みを発生させ、 Deep Sleep モードから起床させるコマンド実行例を以下に示します。

[armadillo ~]# echo +300 > /sys/class/rtc/rtc0/wakealarm
[armadillo ~]# aiot-sleep
modemmanager             | * Stopping modemmanager ... [ ok ]
connection-recover       | * Stopping connection-recover ... [ ok ]
OK
aiot-sleep: Power Management suspend-to-ram

※ 約300秒待つ

I/TC: Secondary CPU 1 initializing
I/TC: Secondary CPU 1 switching to normal world boot
[  247.110778] fec 29950000.ethernet eth0: Graceful transmit stop did not complete!
aiot-sleep: change mode CPU Idle
OK
modemmanager             | * Starting modemmanager ... [ ok ]
connection-recover       | * Starting connection-recover ... [ ok ]

5.5.4. Deep Sleep(SMS)モードへの遷移と起床

aiot-sleep-smsコマンドを実行することで、 Deep Sleep(SMS) モードに遷移することができます。ユーザースイッチによる起床は標準で有効になっています。aiot-sleep-smsコマンドを実行した場合SMS受信による起床は強制的に有効になります。

aiot-sleep-smsコマンドの実行例を次に示します。

[armadillo ~]# aiot-sleep-sms
aiot-sleep-sms: terminate dialup
Connection 'gsm-ttyCommModem' successfully deactivated (D-Bus active path: /org/
freedesktop/NetworkManager/ActiveConnection/4)
modemmanager             | * Stopping modemmanager ... [ ok ]
connection-recover       | * Stopping connection-recover ... [ ok ]
OK
aiot-sleep-sms: Power Management suspend-to-ram

※ SMS受信

I/TC: Secondary CPU 1 initializing
I/TC: Secondary CPU 1 switching to normal world boot
[  290.472971] fec 29950000.ethernet eth0: Graceful transmit stop did not complete!
aiot-sleep-sms: change mode CPU Idle
OK
modemmanager             | * Starting modemmanager ... [ ok ]
aiot-sleep-sms: redial.
connection-recover       | * Starting connection-recover ... [ ok ]

ご利用の SMS 送信サービスの SMS 送信制限により SMS の送信ができないことがあります。また、ネットワーク状態によって SMS の受信を検知できなかったり、検知が遅れることがあります。

起床要因として SMS のみを設定されるシステムを想定されている場合は、上記検知できない可能性を考慮して RTC など別な起床要因で周期的に起床することを推奨します。

また「省電力などの設定」の初期値では、SMS 受信を検知して起床するまでに最長で 3 分かかります。より短時間で起床する必要がある場合は psm と edrx を disable に設定する対応をご検討ください。

aiot-sleep-sms で Deep Sleep(SMS) モードへ遷移する際、LTE モジュールの SMS 保存用ストレージに空きがない場合 SMS 受信での起床ができなくなるため、LTE モジュールのストレージから 1 件 SMS を削除してから Deep Sleep(SMS) モードへ遷移します。

SMS で受信した内容が必要な場合は、 SMS の内容を別なファイルなどに保存してから aiot-sleep-sms を実施してください。

5.5.5. 消費電流を測定する

Armadillo-900 開発セットでは、4つの電源系統について、それぞれ2つの方法で電流測定が可能です。電流計を使用して電流測定を行う場合は、表5.48「電流測定可能箇所」に示す0Ω抵抗を外しピンヘッダに電流計を接続します。シャント抵抗と電圧計を使用して電流測定を行う場合は、表5.48「電流測定可能箇所」に示す0Ω抵抗をシャント抵抗に変更し、シャント抵抗の両端に電圧計を接続します。使用可能なシャント抵抗のサイズは3.2 x 1.6mmです。

表5.48 電流測定可能箇所

電源系統	ピンヘッダ	0Ω抵抗	説明
VSYS_5V	JP1	R286	Armadillo-900への入力電源(5V)
VDD_3V3	JP2	R291	3.3V系電源
VDD_1V8	JP3	R292	1.8V系電源
VDD_3V8	JP4	R293	LTEモジュールへの入力電源(3.8V)

図5.157 電流測定(ピンヘッダに電流計を接続)

図5.158 電流測定(シャント抵抗に電圧計を接続)

5.6. Twinに接続する

5.6.1. Armadillo Twin を体験する

Armadillo Twin を利用したデバイス運用管理を検討する場合は、一度Armadillo Twin をお試しいただくことをおすすめします。 Armadillo Twin は、無償トライアルでご登録いただくことで、3ヶ月間無償で全ての機能をご利用いただくことができます。また、トライアル中の設定内容は、有料の月額プランに申込後も引き継いで利用することができます。

詳細は Armadillo Twin ユーザーマニュアル「アカウント・ユーザーを作成する」をご確認ください。

5.6.2. Armadillo Twin を契約する

Armadillo Twin を使用したデバイス運用管理を行う場合は、量産モデルの発注とは別にArmadillo Twin の契約が必要となります。 Armadillo Twin の契約の詳細については、弊社営業、ご利用の販売代理店にお問い合わせください。

5.6.3. Armadillo Twin に Armadillo を登録する

5.6.3.1. Armadillo の設置前に登録する場合

Armadillo を Armadillo Twin に登録する場合、ケース裏や基板本体に貼付されているシール上のQRコードを使用します。登録方法についての詳細は Armadillo Twin ユーザーマニュアル「Armadillo Twin にデバイスを登録する」をご確認ください。

5.6.3.2. Armadillo の設置後に登録する場合

Armadillo 設置後の登録については、弊社営業までお問い合わせください。

5.6.4. Armadillo Twin から複数の Armadillo をアップデートする

Armadillo Twin を使用することで、自身でサーバー構築を行うことなくネットワーク経由で SWU イメージを配信し、デバイスのソフトウェアを更新することができます。 Armadillo Twin を使用したソフトウェアアップデートを行うためには、Armadillo Twin へのデバイスの登録が完了している必要があります。 Armadillo Twin へのデバイスの登録方法については、「Armadillo Twin に Armadillo を登録する」をご確認ください。また、Armadillo Twin を使用したソフトウェアアップデートの実施方法については、 Armadillo Twin ユーザーマニュアル「デバイスのソフトウェアをアップデートする」をご確認ください。

5.6.5. Armadillo Twin を利用してソフトウェアの脆弱性チェックを行う

ソフトウェア開発時には発見されなかった脆弱性が運用時に発見されることがあるため、運用時でもソフトウェアの脆弱性を定期的に確認することが重要です。 Armadillo Twin の脆弱性チェック機能では、登録した SBOM を定期的にスキャンし、新たに脆弱性が発見された際に管理画面に表示します。機能の詳細は Armadillo Twin ユーザーマニュアル「SWU イメージを管理する」をご確認ください。

^[7] nmcli connection show [ID] によって、より詳細な情報を表示することもできます。


第4章 Armadillo Base OSチュートリアル	PDF version	第6章ハードウェアの設計情報
