ケースに、製品名や認証番号などを記載した製品ラベル(シール)を貼付します。
表3.1 製品ラベルの概要
製品ラベル
可
PET(白) 103×56mm
製品ラベルは、貼付の有無、もしくは表示内容の簡単なカスタマイズ対応を指定できます。 ケースの選択に応じて以下のとおりの状態で納品します。
表3.2 ケース「組立」選択時のラベル選択可能項目
仮留め
ケースには製品ラベルを貼付しません。
標準デザインの製品ラベルを、本体にマスキングテープで仮留めして納品します。
貼付
ケースの指定箇所に、標準デザインの製品ラベルを貼付します。
※製品ラベル貼付場所の変更はできません。
カスタマイズして仮留め
カスタマイズした製品ラベルを、本体にマスキングテープで仮留めして納品します。
※カスタマイズ可能範囲の詳細については、お問い合わせください。
カスタマイズして貼付
ケースの指定場所に、カスタマイズした製品ラベルを貼付します。
※「カスタマイズしケースに貼付」を選択された場合は、初期費用が追加加算されます。あらかじめご了承ください。
表3.3 ケース「添付」「なし」選択時のラベル選択可能項目
添付
標準デザインの製品ラベルを、基板に添付して納品します。
カスタマイズして添付
カスタマイズした製品ラベルを、基板に添付して納品します。
以下の項目について、記載内容を指定することができます。

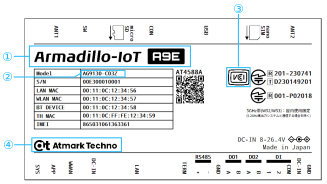

図3.1 ラベルのカスタマイズ可能箇所
表3.4 ラベルのカスタマイズ
①
品名
・フォント： 源柔ゴシック 中
・サイズ: 10pt
※印字する文字列の内容によってはフォントサイズが小さくなることがあります。
・記載幅: 52.5mm
※記載ご希望内容をお知らせください(参考: 半角最大 23 文字)。
※印字できる文字数は、原稿内容により異なります。詳細はご相談ください。
②
型番
・フォント：Droid Sans Mono
・サイズ: 5pt
・記載幅: 30.25mm
※記載ご希望内容をお知らせください(参考: 半角最大 25 文字)。
③
VCCI マーク
※ ラベル「カスタマイズして仮留め」「カスタマイズして貼付け」「カスタマイズして添付」を選択した場合、VCCI マークは付与されません。
④
社名
・フォント：源柔ゴシック 中
・サイズ：10pt
・記載幅 33mm
・任意の文字列等を指定可能です(参考: 半角最大 21 文字)。
※ラベル「カスタマイズして仮留め」「カスタマイズして貼付け 」を選択した場合、弊社ロゴは付与されません。
カスタマイズで選択した項目などの要因により記載内容が上の図の例と異なる場合があります。
「ラベル」メニューで「カスタマイズして仮留め」、「カスタマイズして貼付」、「カスタマイズして添付」を選択した場合、新たに「品名」、「型番」、「社名」が選択・入力可能となります。
表3.5「ラベル選択可能項目」に、「品名」、「型番」、「社名」で選択・入力した内容と、製品ラベルに印字される内容の対応を示します。
表3.5 ラベル選択可能項目
デフォルト
品名をカスタマイズせず、デフォルトの状態の品名である「Armadillo-IoT ゲートウェイ A9E」が印字されます。
自由入力
自由な品名を指定することができます。文字数制限は表3.4「ラベルのカスタマイズ」をご確認ください。
型番をカスタマイズせず、デフォルトの状態の型番である「AG9」から始まる型番が印字されます。型番はモジュールの有無などで変わります。
自由な型番を指定することができます。文字数制限は表3.4「ラベルのカスタマイズ」をご確認ください。
社名を入れない
社名の部分に何も印字しません。
自由な社名を指定することができます。
