本体のカスタマイズ

2.1. LTEモジュール および WLAN/BT/THモジュール

以下のモジュールの実装有無を選択可能です。

  • LTEモジュール
  • WLAN/BT/THモジュール

各モジュール「あり」選択時は、アンテナの有無も選択可能です。

2.2. LTE モジュール

LTE モジュールの「あり」「なし」を選択可能です。

表2.1 LTE モジュール選択可能項目

選択項目 説明

なし

LTE モジュールを実装しません。

LTE 用外付けアンテナの選択はできません。「なし」固定となります。

支給品の nanoSIM カード 「支給品」は選択できません。

あり

LTE モジュールを実装します。

LTE 用外付けアンテナの「なし」「あり」が選択可能です。


2.2.1. LTE 用外付けアンテナ

LTE 用外付けアンテナの「あり」「なし」を選択可能です。

表2.2 LTE 用外付けアンテナ選択可能項目

選択項目 納品時の状態・補足説明

なし

LTE 用外付けアンテナを添付しません。

あり

LTE 用外付けアンテナを 1 本添付します。

LTE モジュール「あり」選択時に選択可能です。


2.2.2. WLAN/BT/TH モジュール

WLAN/BT/TH モジュールの「あり」「なし」を選択可能です。

表2.3 WLAN/BT/TH モジュール選択可能項目

選択項目 説明

なし

WLAN/BT/TH モジュールを実装しません。

WLAN/BT/TH 用外付けアンテナの選択はできません。「なし」固定となります。

あり

WLAN/BT/TH モジュールを実装します。

WLAN/BT/TH 用外付けアンテナの「なし」「あり」が選択可能です。


2.2.3. WLAN/BT/TH 用外付けアンテナ

WLAN/BT/TH 用外付けアンテナの「あり」「なし」を選択可能です。

表2.4 WLAN/BT/TH 用外付けアンテナ選択可能項目

選択項目 納品時の状態・補足説明

なし

WLAN/BT/TH 用外付けアンテナを添付しません。

あり

WLAN/BT/TH 用外付けアンテナを 1 本添付します。

WLAN/BT/TH モジュール「あり」選択時に選択可能です。


2.3. WLAN/BT/THアンテナインターフェース(ANT1)、LTEアンテナインターフェース(ANT2)

Armadillo-IoT ゲートウェイ A9Eでは、LTEモジュール および WLAN/BT/THモジュール「なし」選択時、 WLAN/BT/THアンテナインターフェース(ANT1)、およびLTEアンテナインターフェース(ANT2)について、RP-SMAコネクタ、またはSMAコネクタの搭載有無を選択可能です。

RP-SMAコネクタ、またはSMAコネクタを搭載する場合、基板上に搭載されたU.FLコネクタからRP-SMAコネクタ、またはSMAコネクタへ配線パターンが接続されます。 拡張基板等で外付けアンテナを使用したい場合は、拡張基板上のコネクタからU.FLコネクタまでの間を同軸ケーブルで接続することで RP-SMAコネクタ、またはSMAコネクタに取り付けた外付けアンテナが利用可能になります。

表2.5 WLAN/BT/THアンテナインターフェース(ANT1)搭載コネクタ選択可能項目

選択項目 納品時の状態・補足説明

なし

ANT1にコネクタは実装しません。

RP-SMA(FEMALE)

ANT1にRP-SMA(FEMALE)コネクタを実装します。

SMA(FEMALE)

ANT1にSMA(FEMALE)コネクタを実装します。


表2.6 LTEアンテナインターフェース(ANT2)搭載コネクタ選択可能項目

選択項目 納品時の状態・補足説明

なし

ANT2にコネクタは実装しません。

RP-SMA(FEMALE)

ANT2にRP-SMA(FEMALE)コネクタを実装します。

SMA(FEMALE)

ANT2にSMA(FEMALE)コネクタを実装します。


images/bto_a9e_ant1-ant2.svg

図2.1 ANT1、ANT2搭載コネクタ位置


images/bto_a9e_ant1-ext-image.svg

図2.2 拡張基板に搭載した無線モジュールで外付けアンテナを使用する場合のイメージ(ANT1使用)


images/bto_a9e_ant2-ext-image.svg

図2.3 拡張基板に搭載した無線モジュールで外付けアンテナを使用する場合のイメージ(ANT2使用)


2.4. 拡張インターフェース(CON10)

Armadillo-IoT ゲートウェイ A9E の 拡張インターフェース(CON10) 実装するピンヘッダを選択可能です。選択したピンヘッダを実装して納品します。

表2.7 拡張インターフェース(CON10) 選択可能項目

選択項目 納品時の状態・補足説明

なし

ピンヘッダを実装せずに納品します。

ピンヘッダ(ストレート)

ストレートピンヘッダを実装して納品します。

ピンヘッダ(ライトアングル)

ライトアングルピンヘッダを実装して納品します。

ケース「組立」「添付」を選択した場合、「ピンヘッダ(ライトアングル)」は選択できません。


images/bto_a9e_con10_none.svg

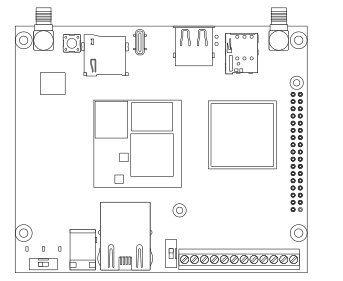

図2.4 拡張インターフェース(CON10)「なし」のイメージ


images/bto_a9e_con10_straight.svg

図2.5 拡張インターフェース(CON10)「ピンヘッダ(ストレート)」のイメージ


images/bto_a9e_con10_right_angle.svg

図2.6 拡張インターフェース(CON10)「ピンヘッダ(ライトアングル)」のイメージ


2.5. ユーザースイッチ(SW1)

ケース「なし」を選択した場合、SW1 のユーザースイッチの高さを選択できます。

表2.8 ユーザースイッチ(SW1)選択可能項目

選択項目 納品時の状態・補足説明

高さ17mm(標準)

高さ 17mm のタクトスイッチを実装して納品します。

ケース「組立」「添付」を選択した場合は、こちらのタクトスイッチを実装して納品します。

高さ4.3mm

高さ 4.3mm のタクトスイッチを実装して納品します。

ケース「なし」を選択した場合のみ選択可能です。


2.6. 入出力インターフェース(CON3)

Armadillo-IoT ゲートウェイ A9E の 入出力インターフェース(CON3) を実装するかどうかを選択可能です。

表2.9 入出力インターフェース(CON3) 選択可能項目

選択項目 納品時の状態・補足説明

なし

端子台を実装せずに納品します。

入出力インターフェース(CON3)「なし」を選択した場合、カバーパーツDは開口なしになります。

あり

端子台を実装して納品します。


2.7. ケース

ケースについて、「なし」「添付」「組立」を選択可能です。

表2.10 ケース選択可能項目

選択項目 納品時の状態・補足説明

なし

ケースを添付しません。

カバーパーツも添付せず納品します。

添付

ケースを添付します。

カバーパーツ A、B、C、D も添付して納品します。

拡張インターフェース(CON10)「ピンヘッダ(ライトアングル)」は選択できません。

組立

ケースを組み立てた状態で納品します。

カバーパーツが選択可能になります。

拡張インターフェース(CON10)「ピンヘッダ(ライトアングル)」は選択できません。


2.7.1. カバーパーツ

ケース「組立」を選択した場合、カバーパーツの納品方法を選択可能です。

表2.11 カバーパーツ選択可能項目

選択項目 納品時の状態・補足説明

添付

カバーパーツA、B、C、D を添付して納品します。

組立

カバーパーツA、B、C、D をケースに組み付けて納品します。


images/bto_a9e_cover_parts.svg

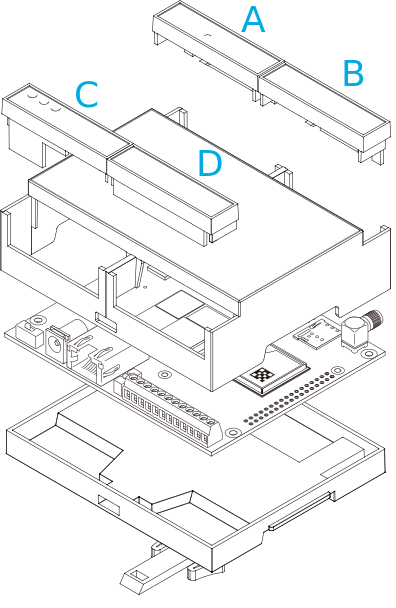

図2.7 カバーパーツの位置

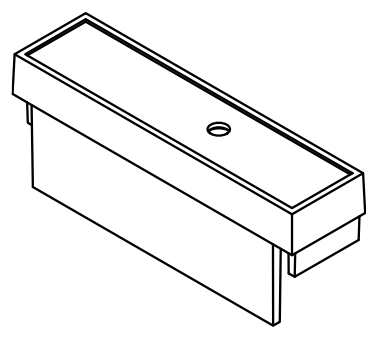

カバーパーツ A の上面には、スイッチ用の穴があいています。

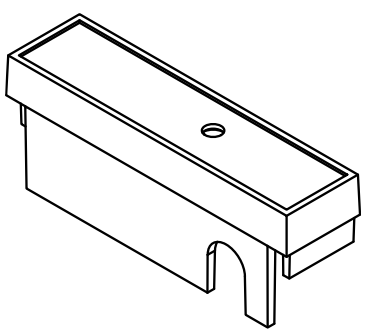

カバーパーツ A は、WLAN/BT/TH モジュール「あり」を選択した場合、またはWLAN/BT/TH モジュール「なし」を選択し、かつANT1搭載コネクタに「RP-SMA(FEMALE) 」もしくは「SMA(FEMALE) 」 を選択した場合、アンテナコネクタ用の開口があるカバーパーツになります。

WLAN/BT/TH モジュール「なし」を選択した場合、かつANT1搭載コネクタ「なし」を選択した場合、アンテナコネクタ用の開口がないカバーパーツになります。

表2.12 カバーパーツ A

カバーパーツ A
アンテナコネクタ用の開口なし
カバーパーツ A
アンテナコネクタ用の開口あり

images/cover-parts-a.png

images/cover-parts-a-ant.png

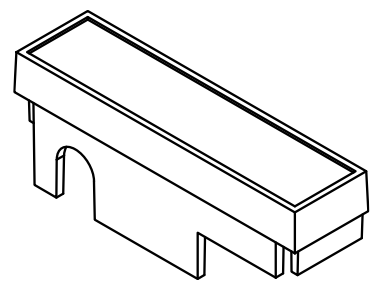

カバーパーツ B は、LTE モジュール「あり」を選択した場合、またはLTE モジュール「なし」を選択し、かつANT2搭載コネクタに「RP-SMA(FEMALE) 」もしくは「SMA(FEMALE) 」 を選択した場合、USBコネクタ用の開口とアンテナコネクタ用の開口があるカバーパーツになります。

LTE モジュール「なし」を選択した場合、かつANT2搭載コネクタ「なし」を選択した場合、USBコネクタ用の開口のみで、アンテナコネクタ用の開口がないカバーパーツになります。

表2.13 カバーパーツ B

カバーパーツ B
アンテナコネクタ用の開口なし
カバーパーツ B
アンテナコネクタ用の開口あり

images/cover-parts-b.png

images/cover-parts-b-ant.png

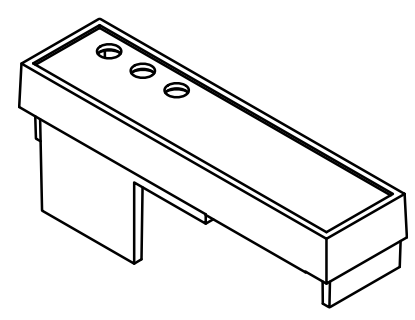

カバーパーツ C は、上面にLED用の穴が3つあいています。 カバーパーツ「添付」を選択した場合は、LED用のライトパイプは分解された状態で納品されますので、 穴に挿入してご利用ください。 側面には、電源コネクタとLANコネクタ用の開口があいています。

表2.14 カバーパーツ C

カバーパーツ C ライトパイプ

images/cover-parts-c.png

images/light-pipe.png

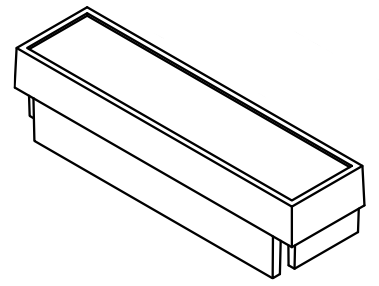

カバーパーツ Dは、入出力インターフェース(CON3)「あり」を選択した場合、側面に開口があるカバーパーツになります。 入出力インターフェース(CON3)「なし」を選択した場合、側面に開口がないカバーパーツになります。

表2.15 カバーパーツ D

カバーパーツ D
入出力インターフェース用の開口あり
カバーパーツ D
入出力インターフェース用の開口なし

images/cover-parts-d.png

images/cover-parts-d-blank.png
