3.1. Armadillo-640 のベース型番の選択
カスタマイズのベースとなる Armadillo-640 本体の型番を選択してください。
オプションモジュールやケースが必要な場合はA6400-U00Zを、
Armadillo-640のコネクタやスイッチなどの部品を変更したい場合は、A6400-B00ZまたはA6400-N00Zをご利用ください。
表3.1 ベースとなるArmadillo-640の選択
| 型番 | 名称 | 外観 | 説明 |
|---|

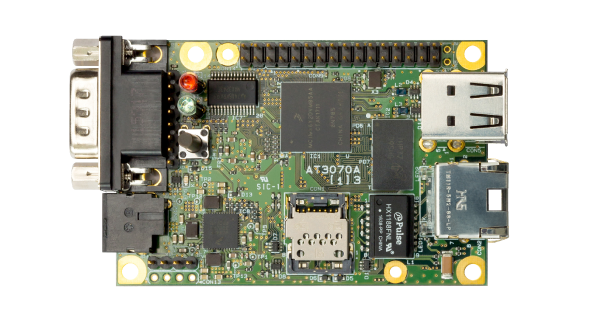

A6400-U00Z | Armadillo-640量産ボード |
| 最も多様にカスタマイズできます。
オプションモジュールやケースが必要な場合は、こちらをご利用ください。
オプションモジュールやケースの選択によって、シリアルインターフェースコネクタが変更されます。
詳細は「オプションモジュール・ケースの選択による実装部品の違い」をご確認ください。 |

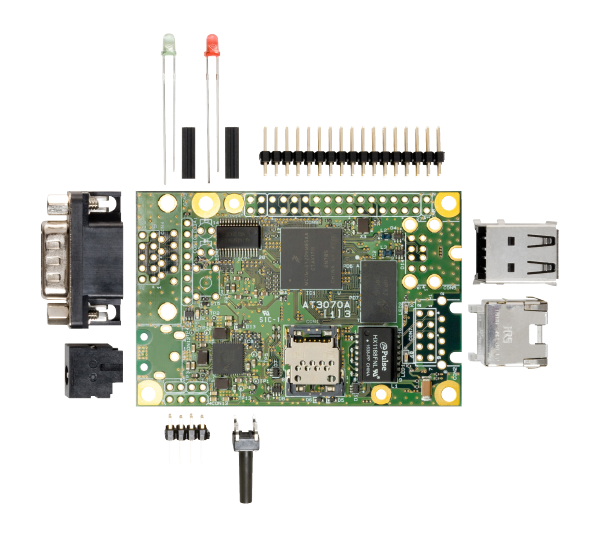

A6400-B00Z | Armadillo-640量産ボード
(リード部品未実装・部品付) |
| ROMに書き込むイメージのカスタマイズのみ可能です。
リード部品をお客様側で実装する場合にご利用ください。 |

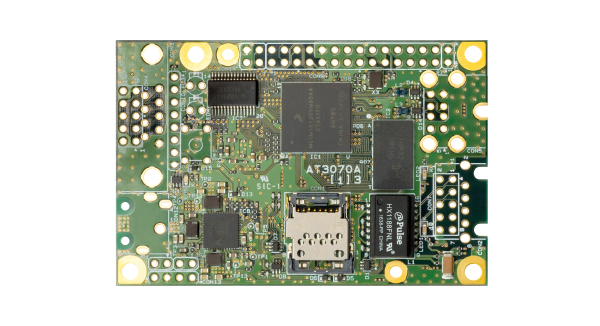

A6400-N00Z | Armadillo-640量産ボード
(リード部品未実装) |
| ROMに書き込むイメージのカスタマイズのみ可能です。
お客様側でリード部品を手配して実装する場合にご利用ください。 |
3.1.1. オプションモジュール・ケースの選択による実装部品の違い
アンテナが必要なオプションモジュール(OP-A600-BTTHMOD-21/OP-A600-AWLMOD-20)とプラケースをセットで選択した場合、
アンテナコネクタ固定用のアンテナ金具を取り付けます。
アンテナ金具を取り付けると、D-Sub9ピンと干渉するため、シリアルインターフェースにピンヘッダ10ピンを実装します。
それ以外の場合は、D-Sub9ピンを実装します。

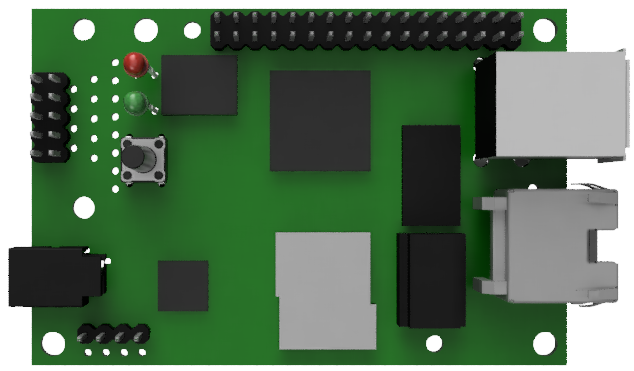

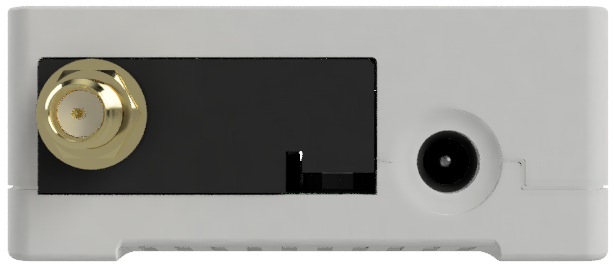

表3.2 オプションモジュール/ケースの選択による実装部品の違い
| 選択項目 | シリアルインターフェース | 基板外観 | ケース外観 |
|---|
OP-A600-BTTHMOD-21
プラケース | ピンヘッダ10ピン
(2.54ピッチ) |
|
|
OP-A600-AWLMOD-20
プラケース |

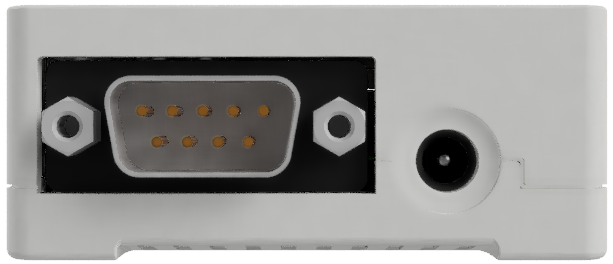

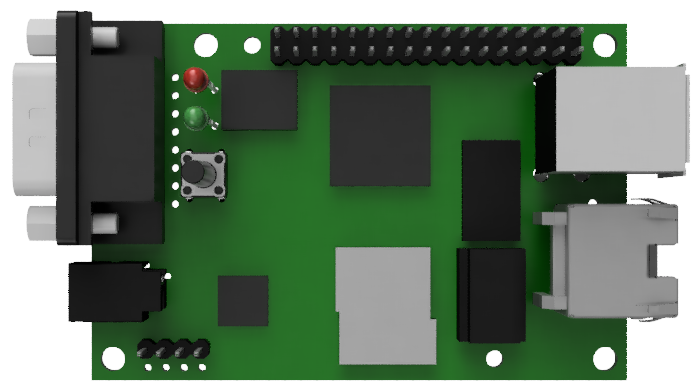

その他 | D-Sub9ピン(オス) |
|
|
