本章では、ここまでの内容で紹介しきれなかった、より細かな Armadillo の設定方法や、開発に役立つヒントなどを紹介します。

各トピックを羅列していますので、目次の節タイトルからやりたいことを探して辞書的にご使用ください。

6.1. persist_file について

Armadillo BaseOS ではルートファイルシステムに overlayfs を採用しています。

そのため、ファイルを変更した後 Armadillo の電源を切ると変更内容は保持されません。 開発中などに rootfs の変更内容を保持するには、変更したファイルに対して persist_file コマンドを使用します。

開発以外の時は安全のため、ソフトウェアアップデートによる更新を実行してください。 SWUpdate に関しては 「アップデート機能について」 を参照してください。

rootfs の内容を変更しても、ソフトウェアアップデートを実施した際に変更した内容が保持されない可能性があります。 ソフトウェアアップデート実施後も変更内容を保持する手順に関しては 「swupdate_preserve_files について」 を参照してください。

persist_file コマンドの概要を 図6.1「persist_file のヘルプ」 に示します。

[armadillo ~]# persist_file -h
Usage: /usr/bin/persist_file [options] file [more files...]

Mode selection:
  (none) single entry copy
  -d, --delete   delete file
  -l, --list     list content of overlay
  -a, --apk      apk mode: pass any argument after that to apk on rootfs
  -R, --revert   revert change: only delete from overlay, making it
                 look like the file was reverted back to original state

Copy options:
  -r, --recurse  recursive copy (note this also removes files!)
  -p, --preserve make the copy persist through baseos upgrade
                 by adding entries to /etc/swupdate_preserve_files
  -P, --preserve-post   same, but copy after upgrade (POST)

Delete options:
  -r, --recurse  recursively delete files

Common options:
  -v, --verbose  verbose mode for all underlying commands

Note this directly manipulates overlayfs lower directories
so might need a reboot to take effect

図6.1 persist_file のヘルプ


  1. ファイルの保存・削除手順例

    [armadillo ~]# echo test > test
    [armadillo ~]# persist_file -rv /root
    '/root/test' -> '/mnt/root/test' 1
    '/root/.ash_history' -> '/mnt/root/.ash_history'
    [armadillo ~]# rm -f test
    [armadillo ~]# persist_file -rv /root
    removed '/mnt/root/test' 2
    removed '/mnt/root/.ash_history' 3
    '/root/.ash_history' -> '/mnt/root/.ash_history'

    図6.2 persist_file 保存・削除手順例


    1

    追加・変更したファイルを rootfs へコピーします。

    2

    -r を指定すると、ひとつ前の rm -f コマンドで削除したファイルがrootfsからも削除されますのでご注意ください。

    3

    すでに rootfs に存在するファイルも一度削除してからコピーするため、このようなメッセージが表示されます。

  2. ソフトウェアアップデート後も変更を維持する手順例

    [armadillo ~]# vi /etc/conf.d/podman-atmark 1
    [armadillo ~]# persist_file -P /etc/conf.d/podman-atmark 2
    [armadillo ~]# tail -n 2 /etc/swupdate_preserve_files 3
    # persist_file 20211216
    POST /etc/conf.d/podman-atmark

    図6.3 persist_file ソフトウェアアップデート後も変更を維持する手順例


    1

    何らかのファイルの内容を変更します。

    2

    -P オプションを付与して persist_file を実行します。

    3

    swupdate_preserve_files に追加されたことを確認します。

  3. 変更ファイルの一覧表示例

    [armadillo ~]# mkdir dir
    [armadillo ~]# persist_file -l
    directory          /
    directory          /root
    opaque directory   /root/dir 1
    whiteout           /root/test 2
    regular file       /root/.ash_history
    directory          /etc
    regular file       /etc/resolv.conf
    directory          /var
    symbolic link      /var/lock
    : (省略)

    図6.4 persist_file 変更ファイルの一覧表示例


    1

    rootfs のファイルを見せないディレクトリは opaque directory と表示されます。

    2

    削除したファイルは whiteout と表示されます。

  4. パッケージをインストールする時はapkコマンドを使用してメモリ上にインストールできますが、 persist_file コマンドで rootfs に直接インストールすることも可能です。

    [armadillo ~]# persist_file -a add strace
    (1/3) Installing fts (1.2.7-r1)
    (2/3) Installing libelf (0.185-r0)
    (3/3) Installing strace (5.14-r0)
    Executing busybox-1.34.1-r3.trigger
    OK: 251 MiB in 188 packages
    Install succeeded, but might not work in the running system
    Please reboot if installed program does not work 1
    [armadillo ~]# strace ls
    : (省略)
    exit_group(0)                           = ?
    +++ exited with 0 +++

    図6.5 persist_file でのパッケージインストール手順例


    1

    この例では Armadillo を再起動せずにインストールしたコマンドを使用できましたが、Armadillo の再起動が必要となるパッケージもありますので、その場合は Armadillo を再起動してください。

6.2. コンテナ

Armadillo Base OS において、ユーザーアプリケーションは基本的にコンテナ内で実行されます。 3章開発編で紹介した開発手順では、基本的に SWUpdate を使用してコンテナを生成・実行していました。

以下では、より自由度の高いコンテナの操作のためにコマンドラインからの操作方法について紹介します。

6.2.1. Podman - コンテナ仮想化ソフトウェアとは

コンテナとはホスト OS 上に展開される仮想的なユーザ空間のことです。 コンテナを使用することで複数の Armadillo-610 でも同一の環境がすぐに再現できます。 ゲスト OS を必要としない仮想化であるため、アプリケーションの起動が素早いという特徴があります。

Podman とはこのようなコンテナを管理するためのソフトウェアであり、使用方法は コンテナ管理ソフトウェアの 1 つである Docker と互換性があります。

6.2.2. コンテナの基本的な操作

この章では、コンテナ仮想化ソフトウェアの 1 つである Podman の基本的な使い方について説明します。 Armadillo-610 で実行させたいアプリケーションとその実行環境自体を 1 つの Podman イメージとして扱うことで、 複数の Armadillo-610 がある場合でも、全てのボード上で同一の環境を再現させることが可能となります。

この章全体を通して、イメージの公開・共有サービスである Docker Hub から取得した、Alpine Linux のイメージを 使って説明します。

6.2.2.1. イメージからコンテナを作成する

イメージからコンテナを作成するためには、podman_start コマンドを実行します。 podman や docker にすでに詳しいかたは podman run コマンドでも実行できますが、ここでは 「コンテナ起動設定ファイルを作成する」 で紹介するコンテナの自動起動の準備も重ねて podman_start を使います。 イメージは Docker Hub から自動的に取得されます。 ここでは、簡単な例として "ls /" コマンドを実行するコンテナを作成します。

[armadillo ~]# vi /etc/atmark/containers/my_container.conf 1
set_image docker.io/alpine
set_command ls /
[armadillo ~]# podman pull docker.io/alpine 2
Trying to pull docker.io/library/alpine:latest...
Getting image source signatures
:(省略)
Writing manifest to image destination
Storing signatures
a6215f271958c760a2975a6765016044115dbae4b90f414eba3a448a6a26b4f6
[armadillo ~]# podman_start my_container 3
Starting 'my_container'
b141e899b5ef7c9ec5434bda8f6a83d3e6bfc94f74bfb5dcef2a22041c71fdbf
[armadillo ~]# podman logs my_container 4
bin
dev
:(省略)
usr
var
[armadillo ~]#

図6.6 コンテナを作成する実行例


1

コンテナのコンフィグを作成します。このファイルでは、コンテナのイメージやコマンド、デバイスへのアクセス権限を設定します。詳しい設定の説明には 「コンテナ起動設定ファイルを作成する」 を参照ください。

2

コンテナのイメージを取得します。イメージが Armadillo に置いてない場合は「Error: docker.io/alpine: image not known」の様なエラーで失敗します。

3

コンテナを起動します。これは Armadillo 起動時に自動的に起動されるコンテナと同じものになります。自動起動が不要な場合には set_autostart no で無効化できます。

4

podman logs コマンドで出力を確認します。

"ls /" を実行するだけの "my_container" という名前のコンテナが作成されました。 コンテナが作成されると同時に "ls /" が実行され、その結果がログに残ります。 ここで表示されているのは、コンテナ内部の "/" ディレクトリのフォルダの一覧です。

[警告]

コンフィグファイルの直接な変更と podman pull によるコンテナの取得はデフォルト状態ではメモリ上でしか保存されません。

ファイルは persist_file で必ず保存し、コンテナイメージは abos-ctrl podman-storage --disk で podman のストレージを eMMC に切り替えるか abos-ctrl podman-rw で一時的に eMMC に保存してください。

運用中の Armadillo には直接に変更をせず、 SWUpdate でアップデートしてください。

コンフィグファイルを保存して、 set_autostart no を設定しない場合は自動起動します。

[ティップ]

podman_start でコンテナが正しく起動できない場合は podman_start -v <my_container>podman run のコマンドを確認し、 podman logs <my_container> で出力を確認してください。

6.2.2.2. イメージ一覧を表示する

コンテナを作成するためのイメージは、イメージ一覧を表示する podman images コマンドで確認できます。

[armadillo ~]# podman images
REPOSITORY                TAG     IMAGE ID      CREATED      SIZE
docker.io/library/alpine  latest  9c74a18b2325  2 weeks ago  4.09 MB

図6.7 イメージ一覧の表示実行例


podman images コマンドの詳細は --help オプションで確認できます。

[armadillo ~]# podman images --help

図6.8 podman images --help の実行例


6.2.2.3. コンテナ一覧を表示する

作成済みコンテナ一覧を表示するためには podman ps コマンドを実行します。

[armadillo ~]# podman ps -a
CONTAINER ID  IMAGE                            COMMAND    CREATED         STATUS                    PORTS    NAMES
d6de5881b5fb  docker.io/library/alpine:latest  ls /       12 minutes ago  Exited (0) 11 minutes ago          my_container

図6.9 コンテナ一覧の表示実行例


一覧表示により、コンテナ名やコンテナ ID を確認することができます。-a オプションを付けない場合は、動作中のコンテナのみ表示されます。 podman ps コマンドの詳細は --help オプションで確認できます。

[armadillo ~]# podman ps --help

図6.10 podman ps --help の実行例


6.2.2.4. コンテナを起動する

作成済みのコンテナを起動するためには podman start コマンドを実行します。

[armadillo ~]# podman start my_container
podman start my_container
[ 3119.081068] IPv6: ADDRCONF(NETDEV_CHANGE): vethe172e161: link becomes ready
[ 3119.088214] IPv6: ADDRCONF(NETDEV_CHANGE): eth0: link becomes ready
[ 3119.094812] cni-podman0: port 1(vethe172e161) entered blocking state
[ 3119.101231] cni-podman0: port 1(vethe172e161) entered disabled state
[ 3119.107745] device vethe172e161 entered promiscuous mode
[ 3119.113185] cni-podman0: port 1(vethe172e161) entered blocking state
[ 3119.119546] cni-podman0: port 1(vethe172e161) entered forwarding state
my_container
[ 3119.620731] cni-podman0: port 1(vethe172e161) entered disabled state
[ 3119.627696] device vethe172e161 left promiscuous mode
[ 3119.632762] cni-podman0: port 1(vethe172e161) entered disabled state

図6.11 コンテナを起動する実行例


-a オプションを与えると、コンテナ内で実行されたアプリケーションの出力を確認できます。

[armadillo ~]# podman start -a my_container
[ 3150.303962] IPv6: ADDRCONF(NETDEV_CHANGE): vetha9ef8f8e: link becomes ready
[ 3150.311106] IPv6: ADDRCONF(NETDEV_CHANGE): eth0: link becomes ready
[ 3150.317703] cni-podman0: port 1(vetha9ef8f8e) entered blocking state
[ 3150.324139] cni-podman0: port 1(vetha9ef8f8e) entered disabled state
[ 3150.330687] device vetha9ef8f8e entered promiscuous mode
[ 3150.336085] cni-podman0: port 1(vetha9ef8f8e) entered blocking state
[ 3150.342443] cni-podman0: port 1(vetha9ef8f8e) entered forwarding state
bin    etc    lib    mnt    proc   run    srv    tmp    var
dev    home   media  opt    root   sbin   sys    usr
[ 3150.804164] cni-podman0: port 1(vetha9ef8f8e) entered disabled state
[ 3150.811249] device vetha9ef8f8e left promiscuous mode
[ 3150.816349] cni-podman0: port 1(vetha9ef8f8e) entered disabled state

図6.12 コンテナを起動する実行例(a オプション付与)


ここで起動している my_container は、起動時に "ls /" を実行するようになっているので、その結果が出力されます。 podman start コマンドの詳細は --help オプションで確認できます。

[armadillo ~]# podman start --help

図6.13 podman start --help 実行例


6.2.2.5. コンテナを停止する

動作中のコンテナを停止するためには podman stop コマンドを実行します。

[armadillo ~]# podman stop my_container
my_container

図6.14 コンテナを停止する実行例


podman stop コマンドの詳細は --help オプションで確認できます。

[armadillo ~]# podman stop --help

図6.15 podman stop --help 実行例


6.2.2.6. コンテナの変更を保存する

コンテナに対して変更が行われた状態で、そのままコンテナを停止してしまうと変更が失なわれてしまいます。

変更を保存するには二つの方法があります。

  1. podman commit コマンドで保存する。

    [armadillo ~]# podman commit my_container image_name:latest
    Getting image source signatures
    Copying blob f4ff586c6680 skipped: already exists
    Copying blob 3ae0874b0177 skipped: already exists
    Copying blob ea59ffe27343 done
    Copying config 9ca3c55246 done
    Writing manifest to image destination
    Storing signatures
    9ca3c55246eaac267a71731bad6bfe4b0124afcdd2b80c4f730c46aae17a88f3

    図6.16 my_containerを保存する例


    podman commitで保存する度に、変更が行なわれた差分が保存されます。 繰り返し差分を保存すると、イメージサイズが大きくなってしまいます。 ストレージ容量が不足する場合は、ベースとなるOSのイメージから作り直してください。

  2. 「電源を切っても保持されるディレクトリ(ユーザーデータディレクトリ)」を使用する。

    podman_startadd_volumes コマンドでコンテナに Armadillo Base OS のディレクトリをコンテナで使うことができます。

    保存するデータの性質によって、保存先を選択してください。

    1. /var/app/volumes/myvolume: アップデートした場合はコピーされません。 ログやデータベースなど、アプリケーションが作成し続けるようなデータの保存に向いています。
    2. myvolume/var/app/rollback/volumes/myvolume: アップデートの際にコピーしてアップデートを行うので、アップデート中でも安全に使いつづけます。 アプリケーションと一緒にアップデートするようなデータの保存に向いています。

6.2.2.7. コンテナの自動作成やアップデート

podman run, podman commitでコンテナを作成できますが、定期的にアップデートをする際には コンテナの作成やアップデートを自動化できると便利です。

これを実現するために、Dockerfileとpodman buildを使います。この手順はArmadilloで実行可能です。

  1. イメージを docker.io のイメージから作りなおします

    [armadillo ~/podman-build]# cat Dockerfile
    FROM docker.io/arm64v8/alpine:latest

    # update & install dependencies (example: usbutils)
    RUN apk upgrade && apk add usbutils && rm -f /var/cache/apk/*

    # copy our application and set it to run on start
    COPY my_application /my_application
    ENTRYPOINT /my_application

    [armadillo ~/podman-build]# podman build -t my_image:1 -t my_image:latest .
    STEP 1: FROM docker.io/arm64v8/alpine:latest
    STEP 2: RUN apk upgrade && apk add usbutils && rm -f /var/cache/apk/*
    --> 234bf79175e
    STEP 3: COPY my_application /my_application
    --> 05ab31bb278
    STEP 4: ENTRYPOINT /my_application
    STEP 5: COMMIT my_image:latest
    --> 590e3ba6d55
    Successfully tagged localhost/my_image:1
    Successfully tagged localhost/my_image:latest
    590e3ba6d55f3e29bdef158d7283e9c4f7515567b2d3f978cfab2510dc02376b

    [armadillo ~/podman-build]# podman save my_image:latest -o my_image_1.tar

    図6.17 podman buildの実行例


  2. イメージを前のバージョンからアップデートします

    [armadillo ~/podman-build-update]# cat Dockerfile
    FROM localhost/my_image:latest

    # update OS packages
    RUN apk upgrade --no-cache

    # update application
    COPY my_application /my_application
    [armadillo ~/podman-build-update]# podman build -t my_image:2 -t my_image:latest .
    STEP 1: FROM localhost/my_image:latest
    STEP 2: RUN apk upgrade --no-cache
    --> cf1dc0d7296
    STEP 3: COPY my_application /my_application
    STEP 4: COMMIT my_image:latest
    --> 9e9d9366072
    Successfully tagged localhost/my_image:2
    Successfully tagged localhost/my_image:latest
    9e9d9366072751007b2e70544d76c46b95a7a5a02df658ef0fa3f7dcccf8850a

    [armadillo ~/podman-build-update]# podman save -o my_image_2.tar my_image:2

    図6.18 podman buildでのアップデートの実行例


    この場合、 podman_partial_image コマンドを使って、差分だけをインストールすることもできます。

    [armadillo ~/podman-build-update]# podman_partial_image -b my_image:1 \
            -o my_image_2_partial.tar my_image:2

    [armadillo ~/podman-build-update]# ls -lh
    -rw-r--r-- 1 root root   88 Dec 21 15:24 Dockerfile
    -rw-r--r-- 1 root root 9.4M Dec 21 15:26 my_image_1.tar
    -rw-r--r-- 1 root root 9.4M Dec 21 15:26 my_image_2.tar
    -rw-r--r-- 1 root root  51K Dec 21 15:26 my_image_2_partial.tar

作成した .tar アーカイブは 「mkswu の .desc ファイルを編集する」swdesc_embed_containerswdesc_usb_container で使えます。

6.2.2.8. コンテナを削除する

作成済みコンテナを削除する場合は podman rm コマンドを実行します。

[armadillo ~]# podman rm my_container
d6de5881b5fb973227b84d1d74abf269ac3183aad7e18b7a9d85208632641d94
[armadillo ~]# podman ps -a
CONTAINER ID  IMAGE                            COMMAND    CREATED         STATUS                    PORTS    NAMES

図6.19 コンテナを削除する実行例


podman ps コマンドの出力結果より、コンテナが削除されていることが確認できます。 podman rm コマンドの詳細は --help オプションで確認できます。

  1. podman rm --help 実行例
[armadillo ~]# podman rm --help

6.2.2.9. イメージを削除する

podmanのイメージを削除するには podman rmi コマンドを実行します。 イメージを削除するためには、そのイメージから作成したコンテナを先に削除しておく必要があります。 podman rmi コマンドにはイメージ ID を指定する必要があるため、podman images コマンドで確認します。

[armadillo ~]# podman rm my_container
[armadillo ~]# podman images
REPOSITORY                TAG        IMAGE ID      CREATED      SIZE
docker.io/library/alpine  latest     02480aeb44d7  2 weeks ago  5.62 MB
[armadillo ~]# podman rmi 02480aeb44d7
Untagged: docker.io/library/alpine:latest
Deleted: 02480aeb44d78f1a44b8791af7edf7d6e1b18707397a1dfb3ff4f21c5ce4a44f
[armadillo ~]# podman images
REPOSITORY                TAG        IMAGE ID      CREATED      SIZE

図6.20 イメージを削除する実行例


podman images コマンドの出力結果より、コンテナが削除されていることが確認できます。 podman rmi コマンドの詳細は --help オプションで確認できます。

[armadillo ~]# podman rmi --help

図6.21 podman rmi --help 実行例


[ティップ]

SWU で転送されたイメージは podman images で Read-Only として表示されますので、 podman rmi を実行するとエラーとなります。 その場合は abos-ctrl podman-rw rmi をご使用ください。 abos-ctrl podman-rw については 「イメージを eMMC に保存する」 を参照してください。

[armadillo ~]# podman images
REPOSITORY                TAG        IMAGE ID      CREATED      SIZE       R/O
docker.io/library/alpine  latest     02480aeb44d7  2 weeks ago  5.62 MB    true
[armadillo ~]# podman rmi docker.io/alpine
Error: cannot remove read-only image "02480aeb44d78f1a44b8791af7edf7d6e1b18707397a1dfb3ff4f21c5ce4a44f"
[armadillo ~]# abos-ctrl podman-rw rmi docker.io/alpine
Untagged: docker.io/library/alpine:latest
Deleted: 02480aeb44d78f1a44b8791af7edf7d6e1b18707397a1dfb3ff4f21c5ce4a44f
[armadillo ~]# podman images
REPOSITORY                TAG        IMAGE ID      CREATED      SIZE

図6.22 Read-Onlyのイメージを削除する実行例


6.2.2.10. 実行中のコンテナに接続する

実行中のコンテナに接続し、コンテナ内で指定したコマンドを実行するには podman exec コマンドを実行します。 podman exec コマンドでコンテナ内部のシェルを起動すると、コンテナ内部を操作できるようになります。ここでは、sleep infinity コマンドを 実行して待ち続けるだけのコンテナを作成し、そのコンテナに対して podman exec コマンドでシェルを起動する例を示します。

[armadillo ~]# vi /etc/atmark/containers/sleep_container.conf
set_image docker.io/alpine
set_command sleep infinity
[armadillo ~]# podman_start sleep_container
Starting 'test'
f62e7a666d7156d261905c8406c72fc271534fa29e69771c76f4f6660a2da41a
[armadillo ~]# podman exec -it sleep_container sh
[container ~]# ps
PID   USER     TIME  COMMAND
    1 root      0:00 /run/podman-init -- sleep infinity
    2 root      0:00 sleep infinity
    3 root      0:00 sh
    4 root      0:00 ps

図6.23 コンテナ内部のシェルを起動する実行例


podman_start コマンドでコンテナを作成し、その後作成したコンテナ内で sh を実行しています。 sh を実行すると、コンテナ内のプロンプトが表示されコンテナ内部を操作できるようになります。 上記ではコンテナ内で、ps コマンドを実行しています。コンテナ作成時に実行した sleeppodman exec で実行した sh がプロセスとして存在していることが確認できます。

コンテナ内のシェルから抜ける時は exit コマンドを実行します。

[container ~]# exit

図6.24 コンテナ内部のシェルから抜ける実行例


podman exec コマンドから抜けても、コンテナがまだ実行中です。コンテナを停止したい場合は podman stop sleep_containerpodman kill sleep_container で停止して podman rm sleep_container でそのコンテナを削除してください。

podman exec コマンドの詳細は --help オプションで確認できます。

[armadillo ~]# podman exec --help

図6.25 podman exec --help 実行例


6.2.2.11. コンテナ間で通信をする

複数のコンテナを実行している環境で、それらのコンテナ間で通信を行う方法を示します。 これにより、例えば SQL サーバを実行しているコンテナに対し別のコンテナから接続するといった 使い方ができます。

コンテナには作成した時点でローカル IP アドレスが割り当てられるので、コンテナの名前かその IP アドレスで通信を行うことができます。

準備として、2 つのコンテナを作成します。

[armadillo ~]# vi /etc/atmark/containers/my_container_1.conf
set_image docker.io/alpine
set_command sleep infinity
[armadillo ~]# vi /etc/atmark/containers/my_container_2.conf
set_image docker.io/alpine
set_command sleep infinity
[armadillo ~]# podman_start my_container_1 my_container_2
Starting 'my_container_1'
cbe0802f4e2d2fec88f4e300dabeba3b48865359dc02cbd99375b1b38c2c28eb
Starting 'my_container_2'
5e645f5e40fc096ad0bea323a00bebebbda4bd825a5e8d12103f752d8868692e

図6.26 コンテナを作成する実行例


コンテナに割り当てられた IP アドレスを確認するには podman inspect コマンドを実行します。

[armadillo ~]# podman inspect --format='{{.NetworkSettings.IPAddress}}' my_container_1
10.88.0.108
[armadillo ~]# podman inspect --format='{{.NetworkSettings.IPAddress}}' my_container_2
10.88.0.109

図6.27 コンテナの IP アドレスを確認する実行例


これらの IP アドレスを使って、一方のコンテナからもう一方のコンテナへ対し ping コマンドで疎通確認を行うことができます。

[armadillo ~]# podman exec -it my_container_1 sh
[container ~]# ping -c 2 my_container_2
PING my_container_2 (10.88.0.109): 56 data bytes
64 bytes from 10.88.0.109: seq=0 ttl=42 time=0.144 ms
64 bytes from 10.88.0.109: seq=1 ttl=42 time=0.210 ms

--- my_container_2 ping statistics ---
2 packets transmitted, 2 packets received, 0% packet loss
round-trip min/avg/max = 0.144/0.177/0.210 ms
[container ~]# ping -c 2 10.88.0.109
PING 10.88.0.109 (10.88.0.109): 56 data bytes
64 bytes from 10.88.0.109: seq=0 ttl=42 time=0.140 ms
64 bytes from 10.88.0.109: seq=1 ttl=42 time=0.138 ms

--- 10.88.0.109 ping statistics ---
2 packets transmitted, 2 packets received, 0% packet loss
round-trip min/avg/max = 0.138/0.139/0.140 ms

図6.28 ping コマンドによるコンテナ間の疎通確認実行例


このように、my_container_1(10.88.0.108) から my_container_2(10.88.0.109) への通信が確認できます。

6.2.2.12. podでコンテナのネットワークネームスペースを共有する

podman_startpod 機能を使うことができます。

pod を使うことで、複数のコンテナが同じネットワークネームスペースを共有することができます。 同じ pod の中のコンテナが IP の場合 localhost で、 unix socket の場合 abstract path で相互に接続することができます。

[armadillo ~]# cat /etc/atmark/containers/mypod.conf
set_type pod
add_ports 80:80

[armadillo ~]# cat /etc/atmark/containers/nginx.conf
set_image docker.io/library/nginx:alpine
set_readonly no
set_pod mypod

[armadillo ~]# podman ps
CONTAINER ID  IMAGE                           COMMAND               CREATED      STATUS          PORTS               NAMES
0cdb0597b610  localhost/podman-pause:4.3.1-1683096588               2 hours ago  Up 2 hours ago  0.0.0.0:80->80/tcp  5ba7d996f673-infra
3292e5e714a2  docker.io/library/nginx:alpine  nginx -g daemon o...  2 hours ago  Up 2 hours ago  0.0.0.0:80->80/tcp  nginx

図6.29 podを使うコンテナを自動起動するための設定例


コンテナと同じく、 /etc/atmark/containers/[NAME].conf ファイルを作って、 set_type pod を設定することで pod を作成します。

pod を使う時にコンテナの設定ファイルに set_pod [NAME] の設定を追加します。

ネットワークネームスペースは pod を作成するときに必要なため、 ports, networkip の設定は pod のコンフィグファイルに入れなければなりません。

必要であれば、他の podman pod create のオプションを add_args で設定することができます。

.conf ファイルで使用できる各種パラメータについては、「コンテナ起動設定ファイルを作成する」を参照してください。

6.2.2.13. networkの作成

podman_start で podman の network も作成できます。

デフォルトの 10.88.0.0/16 が使えない場合、あるいはコンテナ同士で接続できないようにしたい場合は使ってください。

[armadillo ~]# cat /etc/atmark/containers/mynetwork.conf
set_type network
set_subnet 198.51.100.0/24

[armadillo ~]# cat /etc/atmark/containers/nginx.conf
set_image docker.io/library/nginx:alpine
add_ports 80:80
set_ip 198.51.100.10
set_network mynetwork

[armadillo ~]# podman ps
CONTAINER ID  IMAGE                           COMMAND               CREATED      STATUS          PORTS               NAMES
3292e5e714a2  docker.io/library/nginx:alpine  nginx -g daemon o...  2 hours ago  Up 2 hours ago  0.0.0.0:80->80/tcp  nginx

図6.30 networkを使うコンテナを自動起動するための設定例


コンテナと同じく、 /etc/atmark/containers/[NAME].conf ファイルを作って、 set_type network を設定することで network を作成します。

そのネットワークを使う時にコンテナの設定ファイルに set_network [NAME] の設定をいれます。

ネットワークのサブネットは set_subnet [SUBNET] で設定します。 この設定は set_type network の後しか使えませんので、set_type はファイルの最初のところに使ってください

他の podman network create のオプションが必要であれば、 add_args で設定することができます。

.conf ファイルで使用できる各種パラメータについては、「コンテナ起動設定ファイルを作成する」を参照してください。

6.2.2.14. コンテナからのコンテナ管理

podman では REST API による管理アクセスも可能です。

自分のコンテナから他のコンテナの管理が必要な場合に、ホストの podman サービスを有効にして、 コンテナに /run/podman をボリュームマウントすれば podman --remote で管理できます。

[ティップ]

コンテナの設定によって podman の socket へのパスが自動設定されない場合もあります。 podman --remote でエラーが発生した場合に CONTAINER_HOST=unix:/path/to/podman.sock で socket へのパスを設定してください。

Armadillo のホスト側の udev rules からコンテナを起動する場合は podman_start 等を直接実行すると udev の子プロセス管理によってコンテナが停止されますので、その場合はサービスを有効にし、 podman_start --create <container> コマンドまたは set_autostart create の設定でコンテナを生成した上 podman --remote start <container> で起動してください。

6.2.2.15. リモートリポジトリにコンテナを送信する

  1. イメージをリモートリポジトリに送信する:

    [armadillo ~]$ podman image push <localimage> docker://<registry>/<remoteimage>:<tag>
  2. set_pull always を設定しないかぎり、SWUpdateでダウンロードの命令を送らないとアップデートを行いません。

    (mkswuについては「Armadillo のソフトウェアをアップデートする」を参考にしてください)

    [ATDE ~/mkswu]$ cp /usr/share/mkswu/examples/pull_container_nginx.desc .
    [ATDE ~/mkswu]$ cp -r /usr/share/mkswu/examples/nginx_start .
    [ATDE ~/mkswu]$ cat pull_container_nginx.desc
    swdesc_option version=1

    swdesc_pull_container "docker.io/nginx:alpine"
    swdesc_files --extra-os nginx_start
    [ATDE ~/mkswu]$ mkswu pull_container_nginx.desc
    Enter pass phrase for /home/atmark/mkswu/swupdate.key:
    pull_container_nginx.swu を作成しました。

6.2.2.16. イメージを eMMC に保存する

Armadillo Base OS のデフォルトでは、Podman のデータは tmpfs に保存されます。

起動時にコンテナを起動するにはイメージを eMMC に書き込む必要があります。 開発が終わって運用の場合は 「イメージを SWUpdate で転送する」 でコンテナのイメージを転送します。この場合は読み取り専用の app パーティションのサブボリュームに展開します。

開発の時に以下の abos-ctrl podman-rwabos-ctrl podman-storage --disk のコマンドを使って直接にイメージを編集することができます。

[ティップ]

ここで紹介する内容はコンテナのイメージの管理の説明です。データベース等のコンテナから書き込みが必要な場合には 「コンテナの変更を保存する」 にあるボリュームの説明を参照してください。

  • abos-ctrl podman-rw

abos-ctrl podman-rw を使えば、read-only になっているイメージを扱う事ができます。

[armadillo ~]# podman images
REPOSITORY                 TAG         IMAGE ID      CREATED            SIZE        R/O
[armadillo ~]# mount /dev/sda1 /mnt
[armadillo ~]# abos-ctrl podman-rw load -i /mnt/at-debian-image.tar
Getting image source signatures
Copying blob 63c098a71e7b done
Copying blob 837e73dd4d20 done
Copying blob a25086e65f63 done
Copying config b5a30f8581 done
Writing manifest to image destination
Storing signatures
Loaded image(s): localhost/at-debian-image:latest
[armadillo ~]# podman image list
REPOSITORY                 TAG         IMAGE ID      CREATED      SIZE        R/O
localhost/at-debian-image  latest      b5a30f8581cc  2 hours ago  233 MB      true

図6.31 abos-ctrl podman-rw の実行例


  • abos-ctrl podman-storage

abos-ctrl podman-storage はメモリとディスクの切り替えの他に、読み書きストレージから読み取り専用ストレージへのコピーもできます。

[armadillo ~]# podman pull docker.io/alpine 1
Trying to pull docker.io/library/alpine:latest...
Getting image source signatures
Copying blob f97344484467 done
Copying config 3d81c46cd8 done
Writing manifest to image destination
Storing signatures
3d81c46cd8756ddb6db9ec36fa06a6fb71c287fb265232ba516739dc67a5f07d
[armadillo ~]# abos-ctrl podman-storage 2
List of images configured on development storage:
REPOSITORY                TAG         IMAGE ID      CREATED     SIZE
docker.io/library/alpine  latest      3d81c46cd875  3 days ago  5.56 MB

What should we do? ([C]opy (default), [N]othing, [D]elete)
copy 3
Create a snapshot of '/mnt/boot_1/containers_storage' in '/mnt/new_storage'
Getting image source signatures
Copying blob 8ec3165d6e61 done
Copying config 4a49b68e7c done
Writing manifest to image destination
Storing signatures
Delete subvolume (no-commit): '/mnt/new_storage'
Merging development images to readonly storage succeeded
Feel free to adjust the result with abos-ctrl podman-rw commands

Now freeing up original data...
Podman is in tmpfs mode 4
[armadillo ~]# podman image list 5
REPOSITORY                TAG         IMAGE ID      CREATED     SIZE        R/O
docker.io/library/alpine  latest      3d81c46cd875  3 days ago  5.56 MB     true

図6.32 abos-ctrl podman-storage のイメージコピー例


1

イメージを書き込み可能ストレージに取得します。

2

abos-ctrl podman-storage をオプション無しで実行します。

3

書き込み可能ストレージにイメージがある場合に対応を聞かれます。今回はコピー(copy)します。

4

abos-ctrl podman-storage にオプションを指定しなかったので、ストレージが tmpfs のままになります。すでに --disk で切り替えた場合にディスクのままでも可能です。

5

コピーされたイメージを確認します。イメージが読み取り専用(R/O, Read only)になりました。

[ティップ]

podman が壊れやすいので、デフォルトの「abos-ctrl podman-storage --tmpfs」で運用することを推奨しますが、tmpfs の容量が小さくてイメージの操作には向いてません。

開発時には「abos-ctrl podman-storage --disk」の状態で作業を行い、運用時には「abos-ctrl podman-storage --tmpfs」に戻してください。 戻る際に「copy」を選択する場合は一時的なストレージをそのまま使いつづけますので、すべての変更が残ります。

[警告]

SWUpdate でアップデートをインストールする際には、/var/lib/containers/storage_readonly ディレクトリの不要になったイメージを自動的に削除します。

自動起動させる予定がなくても、「コンテナ起動設定ファイルを作成する」 を参考にして、 /etc/atmark/containers/*.conf を使ってください。 set_autostart no を設定することで自動実行されません。

6.2.2.17. イメージを SWUpdate で転送する

  1. イメージをファイルに保存する:

    [armadillo ~]$ podman image save -o <myimage>.tar <localimage>
  2. ファイルをSWUpdateのイメージに入れる。

    二つのやり方があります:

    1. SWUイメージ内に組み込む

      [ATDE ~/mkswu]$ cp /usr/share/mkswu/examples/embed_container_nginx.desc .
      [ATDE ~/mkswu]$ cp -r /usr/share/mkswu/examples/nginx_start .
      [ATDE ~/mkswu]$ cat embed_container_nginx.desc
      swdesc_option version=1

      swdesc_embed_container "nginx_alpine.tar"
      swdesc_files --extra-os nginx_start
      [ATDE ~/mkswu]$ podman pull --arch arm64 docker.io/nginx:alpine
      [ATDE ~/mkswu]$ podman run --rm docker.io/nginx:alpine uname -m
      aarch64
      [ATDE ~/mkswu]$ podman save docker.io/nginx:alpine > nginx_alpine.tar
      [ATDE ~/mkswu]$ mkswu embed_container_nginx.desc
      Enter pass phrase for /home/atmark/mkswu/swupdate.key:
      embed_container_nginx.swu を作成しました
    2. USBドライブに保存する

      [ATDE ~/mkswu]$ cp /usr/share/mkswu/examples/usb_container_nginx.desc .
      [ATDE ~/mkswu]$ cp -r /usr/share/mkswu/examples/nginx_start .
      [ATDE ~/mkswu]$ cat usb_container_nginx.desc
      swdesc_option version=1

      swdesc_usb_container "nginx_alpine.tar"
      swdesc_files --extra-os nginx_start
      [ATDE ~/mkswu]$ podman pull --arch arm64 docker.io/nginx:alpine
      [ATDE ~/mkswu]$ podman run --rm docker.io/nginx:alpine uname -m
      aarch64
      [ATDE ~/mkswu]$ podman save docker.io/nginx:alpine > nginx_alpine.tar
      [ATDE ~/mkswu]$ mkswu -o usb_container_nginx.swu usb_container_nginx.desc
      Enter pass phrase for /home/atmark/mkswu/swupdate.key:
      以下のファイルをUSBメモリにコピーしてください:
      '/home/atmark/mkswu/usb_container_nginx.swu'
      '/home/atmark/mkswu/nginx_alpine.tar'
      '/home/atmark/mkswu/.usb_container_nginx/nginx_alpine.tar.sig'

      usb_container_nginx.swu を作成しました。

6.2.2.18. 開発時に有用な—privilegedオプション

コンテナに、全権限と全てのデバイスへのアクセスを許可するオプション --privileged があります。このオプションを利用すると、コンテナに与えるべき最小の権限を洗い出す必要が無いため、開発時に有用です。

実運用の際、このオプションを利用することはセキュリティー上問題がある為、開発時にのみご利用ください。コンテナに必要な最低限の権限を与えることをおすすめします。

6.2.3. コンテナとコンテナに関連するデータを削除する

[警告]

全てのコンテナとコンテナイメージ、コンテナに関するデータが削除されるため、充分に注意して使用してください。

6.2.3.1. VS Code から実行する

VS Code 上で ABOSDE(Armadillo Base OS Development Environment) から、 Armadillo のコンテナイメージを全て削除する SWU イメージを作成することができます。

VS Code の左ペインの [COMMON PROJECT COMMAND] から [Generate Container Clear Swu] を実行すると、SWU イメージが作成されます。 SWU イメージは ~/mkswu/container_clear.swu に保存されます。

この SWU イメージを 「SWU イメージのインストール」 を参照して Armadillo へインストールしてください。

images/common-images/vscode_container_clear.png

図6.33 Armadillo 上のコンテナイメージを削除する


6.2.3.2. コマンドラインから実行する

abos-ctrl container-clear を使用すると、コンテナ、コンテナイメージ、コンテナに関するデータを削除することができます。

abos-ctrl container-clear は以下の通り動作します。

  • 以下のファイル、ディレクトリ配下のファイルを削除

    • /var/app/rollback/volumes/
    • /var/app/volumes/
    • /etc/atmark/containers/*.conf
  • 以下のファイルで container を含む行を削除

    • /etc/sw-versions
    • /etc/swupdate.watch
[armadillo ~]# abos-ctrl container-clear
This command will remove all containers and related data.
 - The following file and directories will be removed:
   - /var/app/rollback/volumes/
   - /var/app/volumes/
   - /etc/atmark/containers/*.conf
 - Lines containing the word "container" will be deleted from the following files:
   - /etc/sw-versions
   - /etc/swupdate.watch
Continue? [y/N]
y
Remove all container data succeeded

図6.34 abos-ctrl container-clear 実行例


6.2.4. コンテナ起動設定ファイルを作成する

Armadillo Base OSでは、/etc/atmark/containers/*.confファイルに指定されているコンテナがブート時に自動的に起動します。 nginx.confの記載例を以下に示します。

[armadillo ~]# cat /etc/atmark/containers/nginx.conf
set_image docker.io/library/nginx:alpine
set_readonly no
add_ports 80:80

図6.35 コンテナを自動起動するための設定例


.conf ファイルに設定可能なパラメーターの説明を以下に記載します。 podman_start --long-help コマンドでも詳細を確認できます。

6.2.4.1. コンテナイメージの選択

set_image [イメージ名]

イメージの名前を設定できます。

: set_image docker.io/debian:latest, set_image localhost/myimage

イメージをrootfsとして扱う場合に --rootfs オプションで指定できます。

: set_image --rootfs /var/app/volumes/debian

6.2.4.2. ポート転送

add_ports [ホストポート]:[コンテナポート]

設定したポートで外部からコンテナへのアクセスが可能となります。

デフォルトはTCPで、UDPも /udp を付けて使えます。スペースで分けて複数のポートを設定することができます。

以下の例では、ポート80、443(web)、UDPの69(tftp)にアクセスすることができ、コンテナのポート22(ssh)にはポート2222からアクセスすることができます。

: add_ports 80:80 443:443 2222:22 69:69/udp

[警告]

pod を使う場合、このオプションはpodの設定にしないと有効になりませんのでご注意ください。

6.2.4.3. デバイスファイル作成

add_devices [ホストパス]:[コンテナパス]

コンテナでデバイスを作成して、使用可能となります。

コンテナパスを設定しない場合はホストと同じパスを使います。

複数のデバイスを作成したい場合はスペースで分けて設定してください。

: add_devices /dev/galcore /dev/v4l/by-id/usb-046d_HD_Pro_Webcam_C920_78DA8CAF-video-index0:/dev/video3

ホストパスに「:」を含む場合は add_device "[ホストパス]" "[コンテナパス]" で追加できます。

: add_device "/dev/v4l/by-path/platform-xhci-hcd.1.auto-usb-0:1.1:1.0-video-index1" "/dev/video3"

コンテナパスに「:」を含むようなパスは設定できません。

6.2.4.4. ボリュームマウント

add_volumes [ホストパス]:[コンテナパス]:[オプション]

指定するパスをコンテナ内でマウントして、データの保存や共有ができます。

ホストパスは以下のどれかを指定してください。

  • /var/app/rollback/volumes/<folder><folder>:

    アップデートの際に新しくコピー(snapshot)した場合、コピー先のみ変更しますので、 アップデート中でもこのデータを使うことができます。 途中で電源が落ちた場合でも、このデータに影響はありません。

    SWUpdateでアップデートするデータに向いています。

  • /var/app/volumes/<folder>: appパーティションに書きます。

    アップデートの際にコピーされませんので、アップデート中の新たな変更は 更新されたコンテナ内のアプリケーションで見れます。

    ログやデータベースに向いています。

  • /tmp/<folder>: 複数のコンテナでメモリファイルシステムを共有したい場合に使ってください。
  • /opt/firmware: 学習能力に必要なファムウェアライブラリーのパス。

コンテナパスを設定しない場合はホストパスと同じパスを使います。

オプションは podman run--volume のオプションになりますので、 ro (read-only), nodev, nosuid, noexec, shared, slave 等を設定できます。

add_volumes /var/app/volumes/database:/database: ロールバックされないデータを/databaseで保存します。

: add_volumes assets:/assets:ro,nodev,nosuid /opt/firmware: アプリケーションのデータを/assetsで読み取り、/opt/firmwareのファームウェアを使えます。

「:」はホスト側のパスとコンテナの側のパスを分割する意味があるため、ファイル名に「:」を使用することはできません。 ホスト側のパスにのみ「:」が含まれてる場合は「 add_volumes "[ホストパス]" "[コンテナパス]" "[オプション]" 」と指定することで設定できます。

[ティップ]

複数のコンテナでマウントコマンドを実行することがあれば、shared のフラグで起動後のマウントを共有することができます。

[armadillo ~]# cat /etc/atmark/containers/mounter.conf
set_image docker.io/alpine
add_args -ti
add_volumes /tmp/mnt:/mnt:shared 1
add_args --cap-add SYS_ADMIN
add_devices /dev/sda1
[armadillo ~]# cat /etc/atmark/containers/client.conf
set_image docker.io/alpine
add_volumes /tmp/mnt:/mnt:slave 2
add_args -ti
[armadillo ~]# podman exec mounter mount /dev/sda1 /mnt 3
[armadillo ~]# podman exec client ls /mnt 4
file_on_usb

図6.36 ボリュームを shared でサブマウントを共有する例


1

マウントを行うコンテナに shared の設定とマウント権限 (SYS_ADMIN) を与えます。

2

マウントを使うコンテナに slave だけを設定すれば一方にしか共有されません。

3

USB デバイスをマウントします。

4

マウントされたことを確認します。

6.2.4.5. ホットプラグデバイスの追加

add_hotplugs [デバイスタイプ]

コンテナ起動後に挿抜を行なっても認識される(ホットプラグ)デバイスを設定できます。

通常、コンテナ内からデバイスを扱うためには、あらかじめ Armadillo 本体に当該のデバイスを接続した状態で、コンテナを起動する必要がありますが、 add_hotplugs を使用することでホットプラグに対応できます。

: add_hotplugs input

add_hotplugs に指定できる主要な文字列とデバイスファイルの対応について、表6.1「add_hotplugsオプションに指定できる主要な文字列」に示します。

表6.1 add_hotplugsオプションに指定できる主要な文字列

文字列引数の説明対象のデバイスファイル

input

マウスやキーボードなどの入力デバイス

/dev/input/mouse0, /dev/input/event0 など

video4linux

USB カメラなどの video4linux デバイスファイル

/dev/video0 など

sd

USB メモリなどの SCSI ディスクデバイスファイル

/dev/sda1 など


表6.1「add_hotplugsオプションに指定できる主要な文字列」に示した文字列の他にも、/proc/devicesの数字から始まる行に記載されている文字列を指定することができます。 図6.37「/proc/devicesの内容例」に示す状態の場合、デバイスタイプを示す文字列としては、各行の先頭の数字を除いた mempty などを指定できることがわかります。

[armadillo ~]# cat /proc/devices
Character devices:
  1 mem
  2 pty
  3 ttyp
  4 /dev/vc/0
  4 tty
  4 ttyS
  5 /dev/tty
  5 /dev/console
  5 /dev/ptmx
  7 vcs
 10 misc
 13 input
 29 fb
 81 video4linux
: (省略)

図6.37 /proc/devicesの内容例


デバイスタイプと実際のデバイスファイルの対応については、 カーネルドキュメント: devices.txt(Github) を参照してください。

複数のデバイスタイプを指定したい場合はスペースで分けて設定してください。

: add_hotplugs input video4linux sd

6.2.4.6. 個体識別情報の環境変数の追加

add_armadillo_env

アットマークテクノが設定した個体識別情報をコンテナの環境変数として追加することができます。

: add_armadillo_env

add_armadillo_env を設定することで追加されるコンテナの環境変数について、表6.2「add_armadillo_envで追加される環境変数」に示します。

表6.2 add_armadillo_envで追加される環境変数

環境変数環境変数の説明表示例

AT_ABOS_VERSION

ABOSのバージョン

3.18.4-at.5

AT_LAN_MAC1

アットマークテクノが設定したLAN1(eth0)のMACアドレス

00:11:0C:12:34:56

AT_PRODUCT_NAME

製品名

Armadillo-610

AT_SERIAL_NUMBER

個体番号

00C900010001


表6.2「add_armadillo_envで追加される環境変数」に示した環境変数をコンテナ上で確認する場合、図6.38「add_armadillo_envで設定した環境変数の確認方法」に示すコマンドを実行してください。ここでは、個体番号の環境変数を例に示します。

[container ~]# echo $AT_SERIAL_NUMBER
00C900010001

図6.38 add_armadillo_envで設定した環境変数の確認方法


お客様が独自の環境変数をコンテナに追加する場合は図5.4「個体番号の環境変数をconfファイルに追記」を参考にconfファイルを編集してください。

6.2.4.7. pod の選択

set_pod [ポッド名]

「podでコンテナのネットワークネームスペースを共有する」で作成した pod の名前を入れてコンテナを pod 内で起動します。

: set_pod mypod

6.2.4.8. ネットワークの選択

set_network [ネットワーク名]

この設定に「networkの作成」で作成したネットワーク以外に nonehost の特殊な設定も選べます。

none の場合、コンテナに localhost しかないネームスペースに入ります。

host の場合はOSのネームスペースをそのまま使います。

: set_network mynetwork

6.2.4.9. IP アドレスの設定

set_ip [アドレス]

コンテナの IP アドレスを設定することができます。

: set_ip 10.88.0.100

[ティップ]

コンテナ間の接続が目的であれば、podを使ってlocalhostかpodの名前でアクセスすることができます。

6.2.4.10. 読み取り専用設定

set_readonly yes

コンテナ内からのファイルシステムへの書き込み許可を設定します。

デフォルトで書き込み可能となっています。

コンテナ内からのファイルシステムへの書き込みを禁止することで、 tmpfs として使うメモリの消費を明示的に抑えることができますが、 アプリケーションによっては読み込み専用のファイルシステムでは動作しない可能性もあります。

6.2.4.11. イメージの自動ダウンロード設定

set_pull [設定]

この設定を missing にすると、イメージが見つからない場合にイメージを自動的にダウンロードします。

always にすると、イメージがすでにダウンロード済みでも起動前に必ず更新の確認を取ります。

デフォルトでは never で、イメージが見つからない場合にエラーを表示します。

set_pull missingset_pull always

6.2.4.12. コンテナのリスタート設定

set_restart [設定]

コンテナが停止した時にリスタートさせます。

podman killpodman stop で停止する場合、この設定と関係なくリスタートしません。

デフォルトで on-failure になっています。

: set_restart alwaysset_restart no

6.2.4.13. 信号を受信するサービスの無効化

set_init no

コンテナのメインプロセスが PID 1 で起動していますが、その場合のデフォルトの信号の扱いが変わります: SIGTERM などのデフォルトハンドラが無効です。

そのため、init 以外のコマンドを set_command で設定する場合は podman-init のプロセスを PID 1 として立ち上げて、設定したコマンドをその子プロセスとして起動します。

: set_init no

6.2.4.14. podman logs 用のログサイズ設定

set_log_max_size <サイズ>

podman logs でログを表示するために /run にログファイルを保存しています。 そのログのサイズが設定したサイズを越えるとクリアされます。デフォルトは「1MB」です。

6.2.4.15. podman のフックの仕組み

add_hook --stage <ステージ> [--] コマンド [コマンド引数]

コンテナが起動されるなど、動作ステージの変化をフックとしてコマンドを実行します。 複数のステージで実行したい場合は --stage オプションを複数設定してください。

指定可能なステージは precreate, prestart, createRuntime, createContainer, startContainer, poststart, と poststop です。 ステージの意味や使用方法の詳細は podman のドキュメンテーションを参照してください。

[警告]

Armadillo Base OS 3.19.1-at.4 現在では set_restart によるコンテナの再起動でも 1 度目の停止時のみ poststop フックが実行されます。 2 度目以降の停止では実行されませんのでご注意ください。

6.2.4.16. ヘルスチェック機能の設定

set_healthcheck [引数] [--] コマンド [コマンド引数]

定期的にコマンドを実行して、コンテナの正常性を確認します。 指定可能な引数は以下のとおりです:

  • --retries <リトライ数>: エラーを検知するまでのリトライ回数。(デフォルト: 3)
  • --action <none|restart|kill|stop|reboot|rollback>: 指定したリトライ回数分連続でチェックが失敗したときのアクション (デフォルト: restart ):

    • none: set_healthcheck_fail_command に指定した処理を実行する以外何もしません。
    • restart: コンテナを再起動します。 set_restart オプションと異なり、コンテナを起動しなおし初期状態で再起動します。
    • kill/stop: コンテナを停止します。
    • reboot: Armadillo を再起動します。
    • rollback: ロールバック可能の場合はロールバックして Armadillo を再起動します。ロールバック不可能な場合はそのまま Armadillo を再起動します。
  • --interval <時間>: チェックする時間間隔です。(デフォルト: 1 min)
  • --start-period <時間>: 最初のチェックを実行する前の待ち時間です。(デフォルト: interval 設定の値)
  • --timeout <秒数>: 設定された時間以内にヘルスチェックが終了しなかった場合は失敗となります。(デフォルト: 無し)

また、いくつかのタイミングでコマンドを実行させることができます:

  • set_healthcheck_start_command コマンド [コマンド引数]: コンテナ起動後にヘルスチェックが初めて成功した際に実行されるコマンドです。
  • set_healthcheck_fail_command コマンド [コマンド引数]: ヘルスチェックが retries 回失敗した後に実行されるコマンドです。このコマンドは set_healthcheck--action 設定の前に実行されますので、コマンドだけを実行したい場合は --action none で無効化してください。
  • set_healthcheck_recovery_command コマンド [コマンド引数]: ヘルスチェックが retries 回失敗した後に再び成功した際に実行されるコマンドです。コンテナを起動する際に成功せずに失敗した場合は、その 1 回目の成功の際に set_healthcheck_start_command で設定されたコマンドのみが実行されます。

: set_healtcheck -- curl -s --fail http://localhost:8080/status
: set_healthcheck_start_command abos-ctrl rollback-clone

armadillo:~# grep podman_atmark /var/log/messages
Jun 20 11:33:21 armadillo user.notice podman_atmark: my_container healthcheck is now healthy (was starting)
Jun 20 11:33:21 armadillo user.notice podman_atmark: my_container first healthy check: running abos-ctrl rollback-clone
Jun 20 11:40:21 armadillo user.notice podman_atmark: my_container healthcheck failed (from healthy, 1 / 3)
Jun 20 11:41:21 armadillo user.notice podman_atmark: my_container healthcheck failed (from healthy, 2 / 3)
Jun 20 11:42:21 armadillo user.notice podman_atmark: my_container healthcheck failed (from healthy, 3 / 3)
Jun 20 11:42:21 armadillo user.notice podman_atmark: my_container is unhealthy, restarting container
Jun 20 11:43:21 armadillo user.notice podman_atmark: my_container healthcheck is now healthy (was failed)

図6.39 上記の例でエラーを発生させた際の起動ログ


6.2.4.17. 自動起動の無効化

set_autostart no または set_autostart create

Armadillo の起動時にコンテナを自動起動しないように設定できます。

create を指定した場合はコンテナは生成されており、podman start <name> で起動させることができます。

no を指定した場合は podman_start <name> で起動させることができます。

[ティップ]

コンフィグに記載していないイメージはアップデートの際に削除されますので、そういったイメージに対して設定してください。

6.2.4.18. 実行コマンドの設定

set_command [コマンド]

コンテナを起動するときのコマンド。設定されなかった場合、コンテナイメージのデフォルトを使います。

: set_command /bin/sh -c "echo bad example"

6.2.4.19. コンテナ起動前にコマンドを実行する

add_pre_command [コマンド]

コンテナを起動する直前に設定したコマンドを実行します。

Armadillo Base OS の環境で実行されてますので、ハードウェアの設定等に適切です。

また、複数のコマンドを実行する場合は順番に実行されます。 設定したコマンドが1つでも失敗した場合は、コンテナは起動されません。

: add_pre_command gpioset gpiochipX Y=1

6.2.4.20. podman run に引数を渡す設定

add_args [引数]

ここまでで説明した設定項目以外の設定を行いたい場合は、この設定で podman run に直接引数を渡すことができます。

add_args --cap-add=SYS_TTY_CONFIG --env=XDG_RUNTIME_DIR=/run/xdg_home

6.2.5. アットマークテクノが提供するイメージを使う

アットマークテクノは、動作確認環境として使用できる Debian ベースのイメージを提供しています。 ここでは以下の 3 つの手順について説明します。

  • ABOSDE からインストールする方法
  • Docker ファイルからイメージをビルドする方法
  • すでにビルド済みのイメージを使う方法

6.2.5.1. ABOSDE からインストールする

  1. インストール用のプロジェクトを作成する

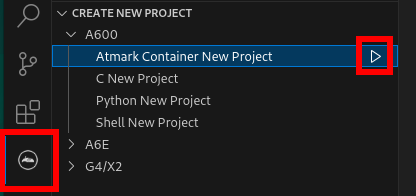

    VS Code の左ペインの [A600] から [Atmark Container New Project] を実行し、 表示されるディレクトリ選択画面からプロジェクトを保存するディレクトリを選択してください。 保存先を選択すると、プロジェクト名を入力するダイアログが表示されるので、 任意のプロジェクト名を入力してエンターキーを押してください。 この操作により、選択した保存先に、入力したプロジェクト名と同名のディレクトリが作成されます。

    また、ここでは次のように設定しています。

    • 保存先 : ホームディレクトリ
    • プロジェクト名 : my_project

      images/abos-images/armadillo_setup_vscode_container_new_project_a600.png

      図6.40 インストール用のプロジェクトを作成する


  2. SWU イメージを作成する

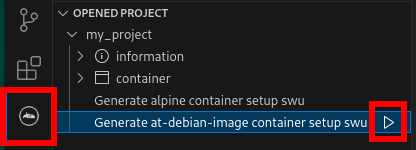

    VS Code の左ペインの [my_project] から [Generate at-debian-image container setup swu] を実行してください。

    images/abos-images/armadillo_setup_vscode_at_debian_image_container_setup.png

    図6.41 at-debian-image のコンテナイメージをインストールする SWU ファイルを作成する


    作成した SWU ファイルは container_setup/at-debian-image/at-debian-image-armv7.swu に保存されています。 この SWU イメージを 「SWU イメージのインストール」 を参照して Armadillo へインストールしてください。

  3. SBOM 生成に関わる設定を行う

    ABOSDE から作成した場合は SBOM が同時に生成されます。 詳細は 「SBOM 生成に関わる設定を行う」 をご確認ください。 SBOM の生成には以下の二つのファイルが必要です。

    • コンフィグファイル
    • desc ファイル

      SBOM の生成にはライセンス情報を示したコンフィグファイルを使用します。 コンフィグファイルは container_setup/at-debian-image-armv7.sbom_config.yaml.tmpl になります。 SWU イメージ作成時にこのコンフィグファイルからバージョン番号をアップデートした container_setup/at-debian-image-armv7.sbom_config.yaml が生成されます。

      リリース時にはコンフィグファイルの内容を確認し、正しい内容に変更してください。 各項目の詳細な説明については SPDX specification v2.2.2 (https://spdx.github.io/spdx-spec/v2.2.2/) をご覧ください。 SBOM に含めるコンテナイメージ等の情報については desc ファイルに記載されています。 各項目の説明については 「desc ファイルを編集する」 をご覧ください。

6.2.5.2. Docker ファイルからイメージをビルドする

Armadillo-610 コンテナ から 「Debian [VERSION] サンプル Dockerfile」 ファイル (at-debian-image-dockerfile-[VERSION].tar.gz) をダウンロードします。 その後 podman build コマンドを実行します。

[armadillo ~]# tar xzf at-debian-image-dockerfile-[VERSION].tar.gz
[armadillo ~]# cd at-debian-image-dockerfile-[VERSION]
[armadillo ~]# abos-ctrl podman-storage --disk
[armadillo ~]# podman build -t at-debian-image:latest .
:
: (省略)
:
[armadillo ~]# podman images
REPOSITORY                 TAG         IMAGE ID      CREATED             SIZE
localhost/at-debian-image  latest      c8e8d2d55456  About a minute ago  233 MB
docker.io/library/debian   bullseye    723b4a01cd2a  18 hours ago        123 MB

図6.42 Docker ファイルによるイメージのビルドの実行例


podman images コマンドにより at-debian-image がビルドされたことが確認できます。 library/debian イメージはベースとなっている Debian イメージです。

6.2.5.3. ビルド済みのイメージを使用する

Armadillo-610 コンテナ から 「Debian [VERSION] サンプルコンテナイメージ」 ファイル (at-debian-image-[VERSION].tar) をダウンロードします。 その後 podman load コマンドを実行します。

[armadillo ~]# podman load -i at-debian-image-[VERSION].tar
:
: (省略)
:
[armadillo ~]# podman images
REPOSITORY                 TAG         IMAGE ID      CREATED       SIZE
localhost/at-debian-image  [VERSION]   93a4ec873ac5  17 hours ago  233 MB
localhost/at-debian-image  latest      93a4ec873ac5  17 hours ago  233 MB

図6.43 ビルド済みイメージを load する実行例


podman images コマンドにより at-debian-image がビルドされたことが確認できます。

6.2.6. alpine のコンテナイメージをインストールする

alpine のコンテナイメージは、 ABOSDE を用いてインストールすることが可能です。 「ABOSDE からインストールする」 を参照して、 インストール用のプロジェクトを作成しておいてください。

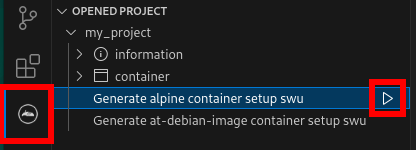

VS Code の左ペインの [my_project] から [Generate alpine container setup swu] を実行してください。

images/abos-images/armadillo_setup_vscode_alpine_container_setup.png

図6.44 alpine のコンテナイメージをインストールする SWU ファイルを作成する


作成した SWU ファイルは container_setup/alpine/alpine.swu に保存されています。 この SWU イメージを 「SWU イメージのインストール」 を参照して Armadillo へインストールしてください。

6.2.6.1. SBOM 生成に関わる設定を行う

ABOSDE から作成した場合は SBOM が同時に生成されます。 詳細は 「SBOM 生成に関わる設定を行う」 をご確認ください。 SBOM の生成には以下の二つのファイルが必要です。

  • コンフィグファイル
  • desc ファイル

SBOM の生成にはライセンス情報を示したコンフィグファイルを使用します。 コンフィグファイルは container_setup/alpine.sbom_config.yaml.tmpl になります。 SWU イメージ作成時にこのコンフィグファイルからバージョン番号をアップデートした container_setup/alpine.sbom_config.yaml が生成されます。

リリース時にはコンフィグファイルの内容を確認し、正しい内容に変更してください。 各項目の詳細な説明については SPDX specification v2.2.2 (https://spdx.github.io/spdx-spec/v2.2.2/) をご覧ください。 SBOM に含めるコンテナイメージ等の情報については desc ファイルに記載されています。 各項目の説明については 「desc ファイルを編集する」 をご覧ください。

6.2.7. コンテナのネットワークを扱う

この章では、コンテナ内のネットワークを扱う方法について示します。

6.2.7.1. コンテナの IP アドレスを確認する

基本的にコンテナの IP アドレスは Podman イメージからコンテナを作成したときに自動的に割り振られます。 コンテナに割り振られている IP アドレスはホスト OS 側からは podman inspect コマンドを用いて、以下のように確認することができます。

[armadillo ~]# vi /etc/atmark/containers/net_example.conf
set_image docker.io/alpine
set_command sleep infinity
[armadillo ~]# podman_start net_example
Starting 'net_example'
48ae479af65445674323567c17c5418dd4624292351e061bd2bd8a0add4cf150
[armadillo ~]# podman inspect --format '{{ .NetworkSettings.IPAddress }}' net_example
10.88.0.17

図6.45 コンテナの IP アドレス確認例


コンテナ内の ip コマンドを用いて確認することもできます。

[armadillo ~]# podman exec net_example ip addr show eth0
3: eth0@if8: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue state UP
    link/ether xx:xx:xx:xx:xx:xx brd ff:ff:ff:ff:ff:ff
    inet 10.88.0.17/16 brd 10.88.255.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::40e5:98ff:feec:4b17/64 scope link
       valid_lft forever preferred_lft forever

図6.46 ip コマンドを用いたコンテナの IP アドレス確認例


6.2.7.2. コンテナに固定 IP アドレスを設定する

[警告]

podman はデフォルトで 10.88.0.0/16 を使います。

他に使用しているIPアドレスと被った場合等はコンテナに別のIPアドレスを設定してください。

コンテナに固定 IP アドレスを設定するためには、最初にユーザ定義のネットワークを作成する必要があります。 以下に 198.51.100.0/24 にユーザ定義のネットワークを作成する例を示します。

[armadillo ~]# vi /etc/atmark/containers/my_network.conf
set_type network
set_subnet 198.51.100.0/24
[armadillo ~]# podman_start my_network
Creating network 'my_network'
my_network

図6.47 ユーザ定義のネットワーク作成例


コンテナを作成する際に、上記で作成したネットワークと設定したい IP アドレスを渡すことで、 コンテナの IP アドレスを固定することができます。 以下の例では、IPアドレスを 198.51.100.10 に固定します。

[armadillo ~]# vi /etc/atmark/containers/network_example.conf
set_image docker.io/alpine
set_command sleep infinity
set_network my_network
set_ip 198.51.100.10
[armadillo ~]# podman_start network_example
Starting 'network_example'
3ea8c9031bf833228908bd73d8929b1d543b189b436c218e0634e0d39409e100

図6.48 IP アドレス固定のコンテナ作成例


コンテナの IP アドレスが、198.51.100.10 に設定されていることが確認できます。

[armadillo ~]# podman inspect --format '{{ .NetworkSettings.Networks.my_network.IPAddress }}' network_example
198.51.100.10

図6.49 コンテナの IP アドレス確認例


6.2.8. コンテナ内にサーバを構築する

この章では、コンテナ内で様々なサーバを構築する方法について示します。 この章で取り上げているサーバは alpine の apk コマンドでインストールすることが可能です。

6.2.8.1. HTTP サーバを構築する

ここでは、HTTP サーバとして Apache と lighttpd の 2 種類を使用する場合について説明します。

  • Apache を使用する

alpine イメージからコンテナを作成し、そのコンテナ内に Apache をインストールします。 コンテナ作成の際に、ホスト OS の 8080 番ポートをコンテナ内の 80 番ポートに転送する指定を行っています。

[armadillo ~]# vi /etc/atmark/containers/apache_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_ports 8080:80
[armadillo ~]# podman_start apache_example
Starting 'apache_example'
ea0a1ed9c2fe170a6db02e480300467510f4e844900efb35c7a24cc1a8653af2
[armadillo ~]# podman exec -it apache_example sh
[container ~]# apk upgrade && apk add apache2
[container ~]# httpd
AH00558: httpd: Could not reliably determine the server's fully qualified domain name, using 10.88.0.2. Set the 'ServerName' directive globally to suppress this message

図6.50 コンテナに Apache をインストールする例


他の PC などの Web ブラウザから、ホスト OS の IP アドレスの 8080 番ポートに接続すると、 動作確認用ページが表示されます。 デフォルトでは、/var/www/localhost/htdocs ディレクトリにファイルを置くことで Web ブラウザから閲覧できます。 Apache の詳細な設定は、/etc/apache2 ディレクトリにある設定ファイルを編集することで変更可能です。

  • lighttpd を使用する

alpine イメージからコンテナを作成し、そのコンテナ内に lighttpd をインストールします。 コンテナ作成の際に、ホスト OS の 8080 番ポートをコンテナ内の 80 番ポートに転送する指定を行っています。

[armadillo ~]# vi /etc/atmark/containers/lighttpd_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_ports 8080:80
[armadillo ~]# podman_start lighttpd_example
Starting 'lighttpd_example'
fd7ea338d09c5e8962654ed54bba17fb6a9ed4fca1b344e350bbf8f943d2f12b
[armadillo ~]# podman exec -it lighttpd_example sh
[container ~]# apk upgrade && apk add lighttpd
[container ~]# echo "<html><body>It works!</body></html>" > /var/www/localhost/htdocs/index.html
[container ~]# lighttpd -f /etc/lighttpd/lighttpd.conf

図6.51 コンテナに lighttpd をインストールする例


lighttpd はデフォルトでは動作確認用ページが用意されていないため、上記の手順では簡単なページを /var/www/localhost/htdocs ディレクトリの下に配置しています。 他の PC などの Web ブラウザから、ホスト OS の IP アドレスの 8080 番ポートに接続すると表示されます。 lighttpd の詳細な設定は、/etc/lighttpd ディレクトリにある設定ファイルを編集することで変更可能です。

6.2.8.2. FTP サーバを構築する

ここでは、FTP サーバとして vsftp を使用する場合について説明します。 alpine イメージからコンテナを作成し、そのコンテナ内に vsftpd をインストールします。 コンテナ作成の際に、FTP 通信で使用するポートについてホスト OS 側からコンテナ内のポートに転送する指定と、 コンテナ内の環境変数として PASV_ADDRESS にホスト OS 側の IP アドレスの指定を行っています。

[armadillo ~]# vi /etc/atmark/containers/ftp_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_ports 21:21 21100-21110:21100-21110
add_args --env=PASV_ADDRESS=<ホストの IP アドレス>
[armadillo ~]# podman_start ftp_example
Starting 'ftp_example'
efcf1ba752c2db9ae1a33ac11af3be71d95ac7b737ce9734730ebca602e57796
[armadillo ~]# podman exec -it ftp_example sh
[container ~]# apk upgrade && apk add vsftpd

図6.52 コンテナに vsftpd をインストールする例


コンテナ内にユーザアカウントを作成し、このユーザで ftp ログインできるようにします。

[container ~]# adduser atmark
Changing password for atmark
New password: (パスワードを入力)
Retype password: (パスワードを入力)
passwd: password for atmark changed by root

図6.53 ユーザを追加する例


作成したユーザで ftp ログインできるように、vsftpd の設定ファイルを編集します。

[container ~]# sed -i -e 's/anonymous_enable=YES/#anonymous_enable=YES/g' /etc/vsftpd/vsftpd.conf
[container ~]# sed -i -e 's/#local_enable=YES/local_enable=YES/g' /etc/vsftpd/vsftpd.conf
[container ~]# sed -i -e 's/#write_enable=YES/write_enable=YES/g' /etc/vsftpd/vsftpd.conf
[container ~]# echo "pasv_enable=YES" >> /etc/vsftpd/vsftpd.conf
[container ~]# echo "pasv_min_port=21100" >> /etc/vsftpd/vsftpd.conf
[container ~]# echo "pasv_max_port=21110" >> /etc/vsftpd/vsftpd.conf
[container ~]# echo "pasv_address=$PASV_ADDRESS" >> /etc/vsftpd/vsftpd.conf

図6.54 設定ファイルの編集例


編集した設定ファイルを指定して vftpd を起動することにより、ftp 接続可能となります。 ftp ログイン時のアカウントは前述の手順で作成したものを使用します。

[container ~]# vsftpd /etc/vsftpd/vsftpd.conf

図6.55 vsftpd の起動例


6.2.8.3. Samba サーバを構築する

ここでは、Samba サーバの構築方法について説明します。 alpine イメージからコンテナを作成し、そのコンテナ内に samba をインストールします。 コンテナ作成の際に、samba で使用するポートについてホスト OS 側からコンテナ内のポートに転送する指定を行っています。

[armadillo ~]# vi /etc/atmark/containers/smb_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_ports 139:139 445:445
[armadillo ~]# podman_start smb_example
Starting 'smb_example'
6d81c01fe27b5a92ee6ea69de2f9a8dbb569d420c2f5f630ece1966c81824a1f
[armadillo ~]# podman exec -it smb_example sh
[container ~]# apk upgrade && apk add samba

図6.56 コンテナに samba をインストールする例


コンテナ内にユーザアカウントを作成し、このユーザで samba にログインできるようにします。

[container ~]# adduser atmark
Changing password for atmark
New password: (パスワードを入力)
Retype password: (パスワードを入力)
passwd: password for atmark changed by root
[container ~]# pdbedit -a atmark
new password: (パスワードを入力)
retype new password: (パスワードを入力)

図6.57 ユーザを追加する例


samba を起動すると、前述の手順で作成したユーザアカウントで他の PC などからログインすることができます。

[container ~]# smbd

図6.58 samba の起動例


共有するディレクトリの指定などの詳細設定は /etc/samba/smb.conf ファイルを編集することで変更可能です。

6.2.8.4. SQL サーバを構築する

ここでは、RDMS として sqlite を使用する場合について説明します。 alpine イメージからコンテナを作成し、そのコンテナ内に sqlite をインストールします。

[armadillo ~]# vi /etc/atmark/containers/sqlite_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_volumes /var/app/volumes/sqlite_db:/db
[armadillo ~]# podman_start sqlite_example
Starting 'sqlite_example'
114c5f1dbb7e81293dcb8fbe0c600b861626375b14cfe4023761acaa84fdcad1
[armadillo ~]# podman exec -it sqlite_example sh
[container ~]# apk upgrade && apk add sqlite

図6.59 コンテナに sqlite をインストールする例


コンテナ内に入り、sqlite3 コマンドを実行すると sqlite のプロンプトが表示され データベースの操作ができるようになります。

[container ~]# sqlite3 /db/mydb.sqlite
SQLite version 3.34.1 2021-01-20 14:10:07
Enter ".help" for usage hints.
sqlite>

図6.60 sqlite の実行例


6.2.9. 画面表示を行う

この章では、コンテナ内で動作するアプリケーションから Armadillo-610 に接続されたディスプレイに 出力を行う方法について示します。

6.2.9.1. X Window System を扱う

コンテナ内から、X Window System を起動し画面表示を行う例を示します。 ここではアットマークテクノが提供するイメージからコンテナを作成します。 このイメージに関しては 「アットマークテクノが提供するイメージを使う」 を参照してください。

[armadillo ~]# vi /etc/atmark/containers/x_example.conf
set_image at-debian-image
set_command sleep infinity
add_devices /dev/tty7 1
add_devices /dev/fb0 2
add_devices /dev/input 3
add_volumes /run/udev:/run/udev:ro 4
add_args --cap-add=SYS_ADMIN 5
[armadillo ~]# podman_start x_example
Starting 'x_example'
26847e21bd519f99466af32fdf0d809e2216d3e8ddf05c185e5428fe46e6a09b

図6.61 X Window System を扱うためのコンテナ起動例


1

X Window System に必要な tty を設定します。どこからも使われていない tty とします。

2

画面描画先となるフレームバッファを設定します。

3

キーボードやマウスなどを使用可能にするためのデバイスを設定します。

4

ホスト OS 側の /run/udev をコンテナ内からマウントするように設定します。

5

X Window System の動作に必要な権限を設定します。

次に、以下のように X Window System を起動します。 オプションである vt に設定する値は、コンテナ作成時に渡した tty の数字にします。

[armadillo ~]# podman exec -ti x_example bash
[container ~]# apt install xorg
[container ~]# X vt7 -retro

X.Org X Server 1.20.11
X Protocol Version 11, Revision 0
Build Operating System: linux Debian
Current Operating System: Linux 25297ceb226c 5.10.52-1-at #2-Alpine SMP PREEMPT Thu Nov 18 09:10:13 UTC 2021 aarch64
Kernel command line: console=ttymxc1,115200 root=/dev/mmcblk2p1 rootwait ro
Build Date: 13 April 2021  04:07:31PM
xorg-server 2:1.20.11-1 (https://www.debian.org/support)
Current version of pixman: 0.40.0
        Before reporting problems, check http://wiki.x.org
        to make sure that you have the latest version.
Markers: (--) probed, (**) from config file, (==) default setting,
        (++) from command line, (!!) notice, (II) informational,
        (WW) warning, (EE) error, (NI) not implemented, (??) unknown.
(==) Log file: "/var/log/Xorg.0.log", Time: Sun Nov 21 23:51:18 2021
(==) Using system config directory "/usr/share/X11/xorg.conf.d"

図6.62 コンテナ内で X Window System を起動する実行例


Armadillo-610 に接続しているディスプレイ上に、デスクトップ画面が表示されます。

6.2.9.2. フレームバッファに直接描画する

コンテナ内で動作するアプリケーションからフレームバッファに直接描画するためには、Podman のイメージからコンテナを作成する際にホスト OS 側の デバイスファイル /dev/fbN を渡す必要があります。以下は、/dev/fb0 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/fb_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/fb0
[armadillo ~]# podman_start fb_example
Starting 'fb_example'
e8a874e922d047d5935350cd7411682dbbeb90fa828cef94af36acfb6d77476e

図6.63 フレームバッファに直接描画するためのコンテナ作成例


コンテナ内に入って、ランダムデータをフレームバッファに描画する例を以下に示します。 これにより、接続しているディスプレイ上の表示が変化します。

[armadillo ~]# podman exec -it fb_example sh
[container ~]# cat /dev/urandom > /dev/fb0
cat: write error: No space left on device

図6.64 フレームバッファに直接描画する実行例


6.2.9.3. タッチパネルを扱う

タッチパネルが組み込まれているディスプレイを接続している環境で、 コンテナ内からタッチイベントを取得するためには、Podman のイメージからコンテナを作成する際に ホスト OS 側の /dev/input を渡す必要があります。

[armadillo ~]# vi /etc/atmark/containers/touch_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/input
[armadillo ~]# podman_start touch_example
Starting 'touch_example'
cde71165076a413d198864899b64ff9c5fecdae222d9ee6646e189b5e976d94a

図6.65 タッチパネルを扱うためのコンテナ作成例


X Window System などの GUI 環境と組み合わせて使うことで、タッチパネルを利用した GUI アプリケーションの操作が可能となります。

6.2.10. パワーマネジメント機能を使う

この章では、コンテナ内からパワーマネジメント機能を使う方法について示します。

6.2.10.1. サスペンド状態にする

パワーマネジメント機能を使ってサスペンド状態にするには、Podman のイメージからコンテナを作成する際に ホスト OS 側の /sys ディレクトリを渡す必要があります。 以下は、/sys を渡して alpine イメージからコンテナを作成する例です。ここで渡された /sys ディレクトリは コンテナ内の /sys にマウントされます。

[armadillo ~]# vi /etc/atmark/containers/pm_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_volumes /sys
[armadillo ~]# podman_start pm_example
Starting 'pm_example'
ab656f08a6cba2dc5919dbc32f8a6209782ba04baa0c6c21232a52046a21337e

図6.66 パワーマネジメント機能を使うためのコンテナ作成例


コンテナ内から、/sys/power/state に次の文字列を書き込むことにより、サスペンド状態にすることができます。

表6.3 対応するパワーマネジメント状態

パワーマネジメント状態 文字列 説明

Suspend-to-RAM

mem

最も消費電力を抑えることができる

Power-On Suspend

standby

Suspend-to-RAM よりも短時間で復帰することができ、Suspend-to-Idle よりも消費電力を抑えることができる

Suspend-to-Idle

freeze

最も短時間で復帰することができる


[警告]

サスペンド状態を128秒以上継続する場合は、Suspend-to-RAM か +Power-On Suspend+を利用してください。

+Suspend-to-Idle+を利用している状態で128秒経過すると再起動してしまいます。

[armadillo ~]# podman exec -it pm_example sh
[container ~]# echo mem > /sys/power/state

図6.67 サスペンド状態にする実行例


6.2.10.2. 起床要因を有効化する

例として、標準状態の Armadillo-610 開発セットにおいて、サスペンド状態から起床要因として利用可能なデバイスを以下に示します。

UART1 (Armadillo-610 拡張ボード: CON3)
起床要因
データ受信
有効化
[armadillo ~]# echo enabled > /sys/class/tty/ttymxc0/power/wakeup
USB OTG2 (Armadillo-610 拡張ボード: CON6)
起床要因
USBデバイスの挿抜
有効化
[armadillo ~]# echo enabled > /sys/bus/platform/devices/2184200.usb/power/wakeup
[armadillo ~]# echo enabled > /sys/bus/platform/drivers/ci_hdrc/ci_hdrc.1/power/wakeup
[armadillo ~]# echo enabled > /sys/bus/platform/drivers/ci_hdrc/ci_hdrc.1/usb2/power/wakeup
RTC(i.MX6ULL)
起床要因
アラーム割り込み
有効化
デフォルトで有効化されています
実行例
[armadillo ~]# echo +180 > /sys/class/rtc/rtc0/wakealarm
[armadillo ~]# poweroff

図6.68 poweroffコマンドで電源を切断し、180秒後にi.mx6ullのRTCで起床する


RTC(NR3225SA)
起床要因
アラーム割り込み
有効化
[armadillo ~]# echo enabled > /sys/bus/i2c/devices/1-0032/power/wakeup
実行例
[armadillo ~]# vi /etc/atmark/containers/rtc_pm_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_volumes /sys
add_devices /dev/rtc0
[armadillo ~]# podman_start rtc_pm_example
Starting 'rtc_pm_example'
8fbef3edda3b7fcea5b1f8cbf960cf469b7e82c4d1ecd35477076e81fc24e39f
[armadillo ~]# podman exec -ti rtc_pm_example sh
[container ~]# apk add util-linux
[container ~]# rtcwake -m mem -s 5
: (省略)
[  572.720300] printk: Suspending console(s) (use no_console_suspend to debug)
<ここで5秒を待つ>
[  573.010663] OOM killer enabled.
...

図6.69 サスペンド状態にする実行例、rtcで起こす


RTC(i.MX6ULL)とRTC(NR3225SA)はサスペンド状態だけではなく、poweroffコマンドを使用した電源の切断状態から復帰が可能です。 RTC_BATピンからバックアップ電源が供給されている状態で、ONOFFピンまたはpoweroffコマンドを使用して電源を切った場合、 5V電源を入れなおしても再起動しません。この状態から再起動する方法は上記のRTC(i.MX6ULL)、RTC(NR3225SA)または以下を参照してください。

  • ONOFFピンの制御による電源のON

詳細は、「外部からの電源制御」参照してください。

6.2.10.3. パワーマネジメントの仕様

Armadillo-610のパワーマネジメント機能は、LinuxのSPM(System Power Management)およびDPM(Device Power Management)を利用しています。パワーマネジメント状態を省電力モードに遷移させることにより、Armadillo-610の消費電力を抑えることができます。

パワーマネジメント状態を省電力モードに遷移させると、アプリケーションの実行は一時停止し、Linuxカーネルはサスペンド状態となります。起床要因が発生すると、Linuxカーネルのリジューム処理が行われた後、アプリケーションの実行を再開します。

sysfsファイル
  • /sys/power/state

6.2.11. コンテナからのpoweroff及びreboot

Armadillo Base OSはbusybox initでshutdownとrebootを対応します。

busybox initでPID 1にsignalを送ることでshutdownやrebootとなります。 コンテナからsignalを送るように、pid namespaceを共有する必要がありますが、共有されたらkillで実行できます。

[armadillo ~]# vi /etc/atmark/containers/shutdown_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_args --pid=host
[armadillo ~]# podman_start shutdown_example
Starting 'shutdown_example'
c8e3b9b418fc72395db9f3c22b1eb69eb41eaaf790d3b7151047ef066cc4c8ff
[armadillo ~]# podman exec -ti shutdown_example sh
[container ~]# kill -USR2 1  (poweroff)
[container ~]# kill -TERM 1  (reboot)

図6.70 コンテナからshutdownを行う


6.2.12. 異常検知

この章では、コンテナ内で動作しているアプリケーションに何らかの異常が発生し停止してしまった際に、 ソフトウェアウォッチドッグタイマーを使って、システムを再起動する方法について示します。

6.2.12.1. ソフトウェアウォッチドッグタイマーを扱う

コンテナ内で動作するアプリケーションからソフトウェアウォッチドッグタイマーを扱うためには、Podman のイメージからコンテナを作成する際にホスト OS 側の デバイスファイル /dev/watchdogN を渡す必要があります。以下は、/dev/watchdog0 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/watchdog_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/watchdog0
[armadillo ~]# podman_start watchdog_example
Starting 'watchdog_example'
a5d329cca49d60423ce4155d72a119b8049a03dbd1d0277817a253e96dce7bc7

図6.71 ソフトフェアウォッチドッグタイマーを使うためのコンテナ作成例


ソフトウェアウォッチドッグタイマーは、プログラム内からデバイスファイル /dev/watchdog0 を open した時点で起動します。 コンテナ内に入ってソフトウェアウォッチドッグタイマーを echo コマンドで起動する例を以下に示します。

[armadillo ~]# podman exec -it watchdog_example sh
[container ~]# echo > /dev/watchdog0

図6.72 コンテナ内からソフトウェアウォッチドッグタイマーを起動する実行例


ソフトウェアウォッチドッグタイマーを起動した後、/dev/watchdog0 に( V 以外の)任意の文字を書き込むことで ソフトウェアウォッチドッグタイマーをリセットすることができます。 10 秒間( V 以外の)任意の文字の書き込みがない場合は、システムが再起動します。

[armadillo ~]# podman exec -it watchdog_example sh
[container ~]# echo a > /dev/watchdog0

図6.73 ソフトウェアウォッチドッグタイマーをリセットする実行例


ソフトウェアウォッチドッグタイマーを停止したい場合は、/dev/watchdog0 に V を書き込みます。

[armadillo ~]# podman exec -it watchdog_example sh
[container ~]# echo V > /dev/watchdog0

図6.74 ソフトウェアウォッチドッグタイマーを停止する実行例


6.3. swupdateを使用してアップデートする

6.3.1. swupdate で可能なアップデート

swupdate を実行する目的としては以下が考えられます。

  1. コンテナをアップデートしたい

    開発したコンテナのアップデートが可能です。

  2. ユーザーデータディレクトリや Armadillo Base OS のファイルを差分アップデートしたい

    ユーザーデータをアップデートする場合は、以下のディレクトリを更新します。

    • /var/app/rollback/volumes

    ユーザーディレクトリについては「電源を切っても保持されるディレクトリ(ユーザーデータディレクトリ)」を参照してください。

    [警告]

    SWUpdate による /var/app/volumes の更新は推奨しません。

    /var/app/volumes が二面化されていないため、書込みの途中で問題が発生した場合、 不完全な書込みになる恐れがあります。

    また、アップデート中にアプリケーションがそのデータに アクセスすると、書込み中のデータにアクセスすることになります。

    /var/app/volumes のデータに対して更新が必要な場合、SWUpdate では /var/app/rollback/volumes に更新するデータを書き込んでください。 その後、次回起動時にアプリケーション側から /var/app/rollback/volumes に書き込んだデータを /var/app/volumes に移動するようにしてください。

  3. Armadillo Base OS を一括アップデートしたい

    アットマークテクノがリリースする Armadillo Base OS の機能追加、更新、セキュリティパッチの追加が可能です。

  4. ブートローダーをアップデートしたい

    アットマークテクノがリリースするブートローダーのアップデートが可能です。

「Armadillo Base OSとは」で示すように、Armadillo Base OS は OS・ブートローダー・コンテナ部分の安全性を担保するため二面化しています。

それにより、万が一アップデートに失敗した場合でも起動中のシステムに影響ありません。

以降、それぞれの目的ごとに swupdate によるアップデートの流れを示します。

6.3.2. コンテナのアップデート、ユーザーデータディレクトリや Armadillo Base OS の差分アップデート

以下にアップデートの流れを示します。

ここでは、boot して起動中の面を A 面、アップデート先の面を B 面とします。

  1. Armadillo Base OS を B 面へコピー

    Armadillo Base OS を B 面にコピーする流れを図6.75「Armadillo Base OS を B 面にコピー」に示します。

    A 面と B 面の Armadillo Base OS が同期しているか確認します。

    同期していない場合、 A 面の Armadillo Base OS を B 面にコピーします。

    同期している場合はコピーしません。

    swdesc_option version で指定するバージョンの書き方については「インストールバージョンを指定する」を参照してください。

    images/abos-images/swupdate/swupdate_copy_to_B_string_extra_os.png

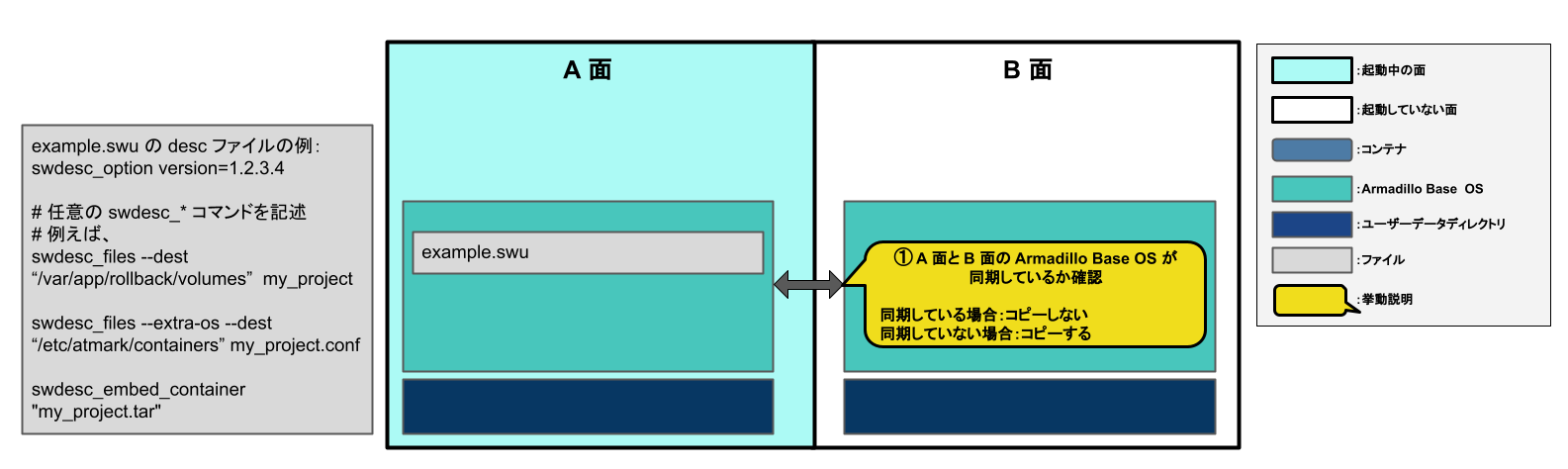

    図6.75 Armadillo Base OS を B 面にコピー


  2. コマンドを順番に実行

    図6.76「desc ファイルに記述したswudesc_* コマンドを実行」に示すように、desc ファイルに記述した順番に従って swudesc_* コマンドを実行します。

    「インストールバージョンを指定する」に示すように、swdesc_* コマンドによって Armadillo Base OS に対して書き込みをする場合は --extra-os オプションをつけてください。

    images/abos-images/swupdate/swupdate_exec_command_string_extra_os.png

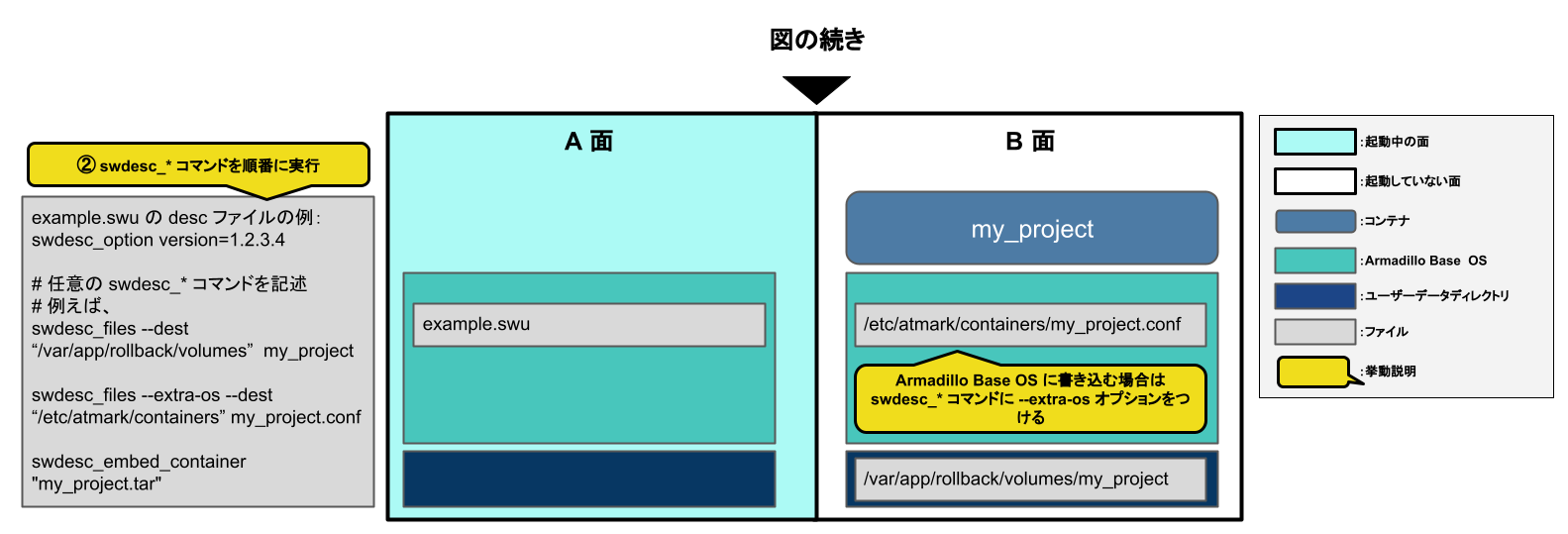

    図6.76 desc ファイルに記述したswudesc_* コマンドを実行


    swudesc_* コマンドの種類を表6.4「swudesc_* コマンドの種類」に示します。

    表6.4 swudesc_* コマンドの種類

    おおまかな機能 コマンド名 説明

    ファイル転送
    参照先:「Armadillo へファイルを転送する」

    swdesc_files

    指定したファイルをアップデート先の環境にコピー

    swdesc_tar

    指定した tar アーカイブをアップデート先の環境に展開してコピー

    コマンド実行
    参照先:「Armadillo 上で任意のコマンドを実行する」

    swdesc_command

    指定したコマンドをアップデート先の環境で実行

    swdesc_script

    指定したスクリプトをアップデート先の環境で実行

    ファイル転送 + コマンド実行
    参照先:「Armadillo にファイルを転送し、そのファイルをコマンド内で使用する」

    swdesc_exec

    指定したファイルをアップデート先の環境にコピーした後、そのファイル名を"$1"としてコマンドを実行

    起動中の面に対してコマンド実行(非推奨)
    参照先:「動作中の環境でのコマンドの実行」

    swdesc_command_nochroot

    指定したコマンドを起動中の環境で実行

    swdesc_script_nochroot

    指定したスクリプトを起動中の環境で実行

    起動中の面に対してファイル転送 + コマンド実行(非推奨)
    参照先:「動作中の環境でのコマンドの実行」

    swdesc_exec_nochroot

    指定したファイルを起動中の環境にコピーした後、そのファイル名を"$1"としてコマンドを実行

    コンテナイメージの転送
    参照先:「Armadillo にコンテナイメージを転送する」

    swdesc_embed_container

    SWU ファイルに含まれるコンテナイメージの tar アーカイブをアップデート先の環境に展開

    swdesc_pull_container

    アップデート先の環境でコンテナイメージをダウンロード

    swdesc_usb_container

    SWU ファイルに含めない形で用意したコンテナイメージの tar アーカイブをアップデート先の環境に展開


  3. アップデート完了後の挙動

    デフォルトではアップデート後に再起動( POST_ACTION=reboot )が行われます。

    images/abos-images/swupdate/swupdate_post_action_string_extra_os.png

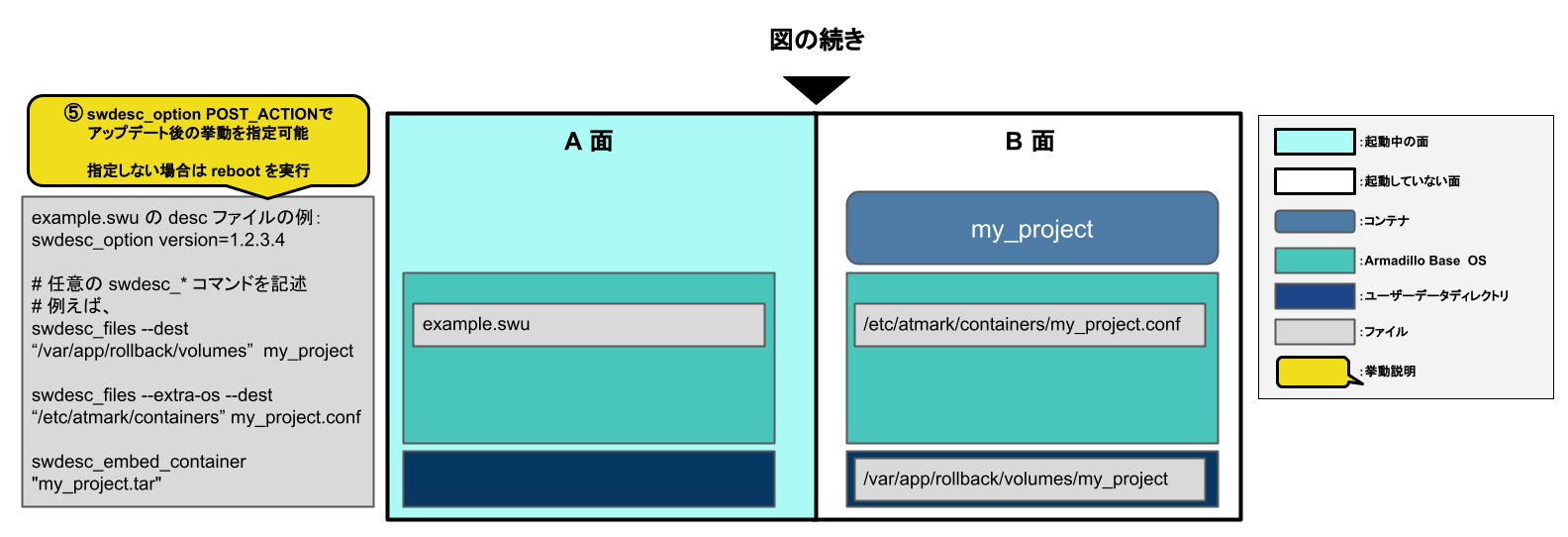

    図6.77 アップデート完了後の挙動


    アップデート後の挙動を変更するには desc ファイルに swdesc_option POST_ACTION を追加してください。

    swdesc_option POST_ACTION に指定できる挙動の種類を表6.5「アップデート完了後の挙動の種類」に示します。

    表6.5 アップデート完了後の挙動の種類

    オプション名 説明

    container

    アップデート後にコンテナのみを再起動
    (ただし、アップデート時に --extra_os オプションを指定したコマンドが実行された場合は reboot になる)

    poweroff

    アップデート後にシャットダウン

    reboot

    アップデートの後に再起動

    wait

    アップデート後に再起動は行われず、次回起動時に B 面に切り替わる


    swdesc_option POST_ACTION の詳細は「SWUpdate 実行中/完了後の挙動を指定する」を参照してください。

  4. B 面への切り替え

    図6.78「B 面への切り替え」に示すように、正常にアップデートが行われると、次回起動時に B 面に切り替わります。

    images/abos-images/swupdate/swupdate_boot_string_extra_os.png

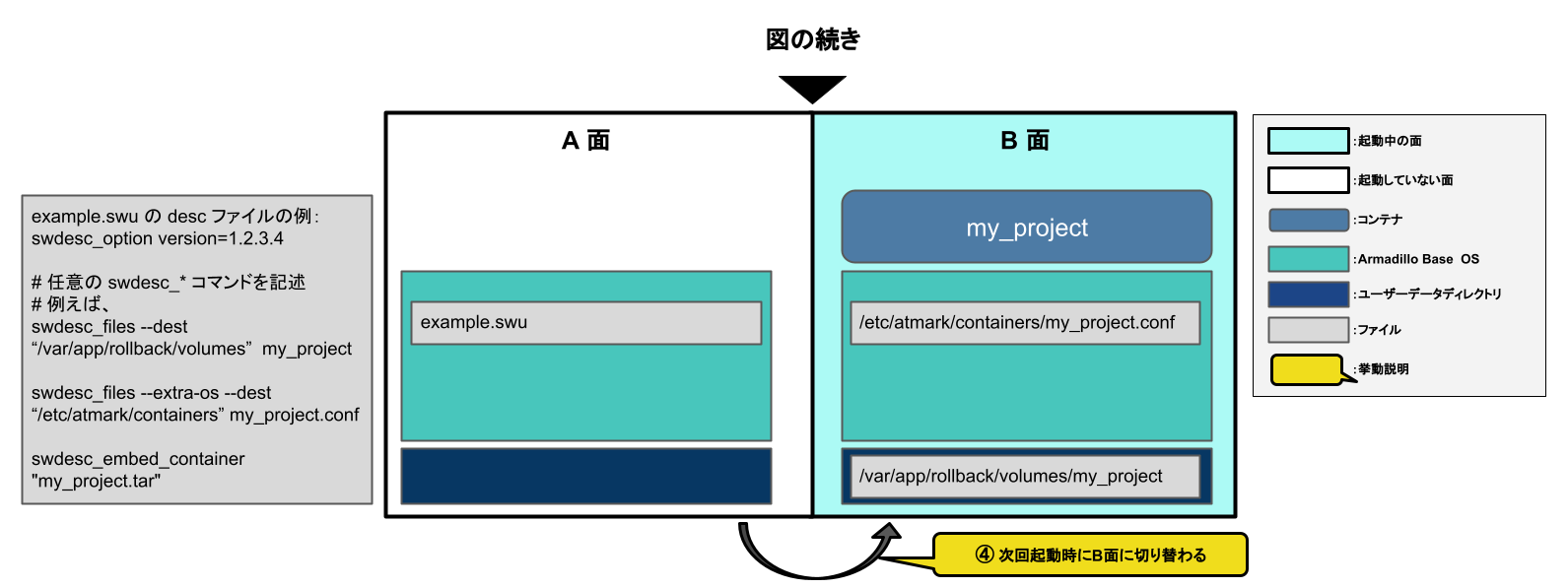

    図6.78 B 面への切り替え


  5. desc ファイルの書き方の例

    下記に SWUpdate を用いたアップデートの例を示します。

6.3.3. Armadillo Base OS の一括アップデート

アップデートの流れを示します。

ここでは、boot して起動中の面を A 面、アップデート先の面を B 面とします。

  1. Armadillo Base OS とアップデート後に保持するファイルを B 面へコピー

    Armadillo Base OS とアップデート後に保持するファイルを B 面にコピーする流れを図6.79「Armadillo Base OS とファイルを B 面にコピー」に示します。

    「インストールバージョンを指定する」に示すように、Armadillo Base OS の tar アーカイブを展開する swdesc_tar コマンドに --base-os オプションをつけてください。

    swdesc_option version で指定するバージョンの書き方については「インストールバージョンを指定する」を参照してください。

    images/abos-images/swupdate/swupdate_copy_to_B_base_os.png

    図6.79 Armadillo Base OS とファイルを B 面にコピー


    1. /etc/swupdate_preserve に記載された POST 指定以外のファイルを B 面にコピーします。
    2. SWU ファイル内にある Armadillo Base OS を B 面に展開します。
    3. /etc/swupdate_preserve に記載された POST 指定のファイルを B 面にコピーします。

    /etc/swupdate_preserve への追記方法については「swupdate_preserve_files について」「/etc/swupdate_preserve_fileへの追記」を参照してください。

  2. コマンドを順番に実行

    図6.80「desc ファイルに記述したswudesc_* コマンドを実行」に示すように、desc ファイルに記述した順番に従って swudesc_* コマンドを実行します。

    「インストールバージョンを指定する」に示すように、swdesc_* コマンドによって Armadillo Base OS に対して書き込みをする場合は --extra-os オプションをつけてください。

    images/abos-images/swupdate/swupdate_exec_command_base_os.png

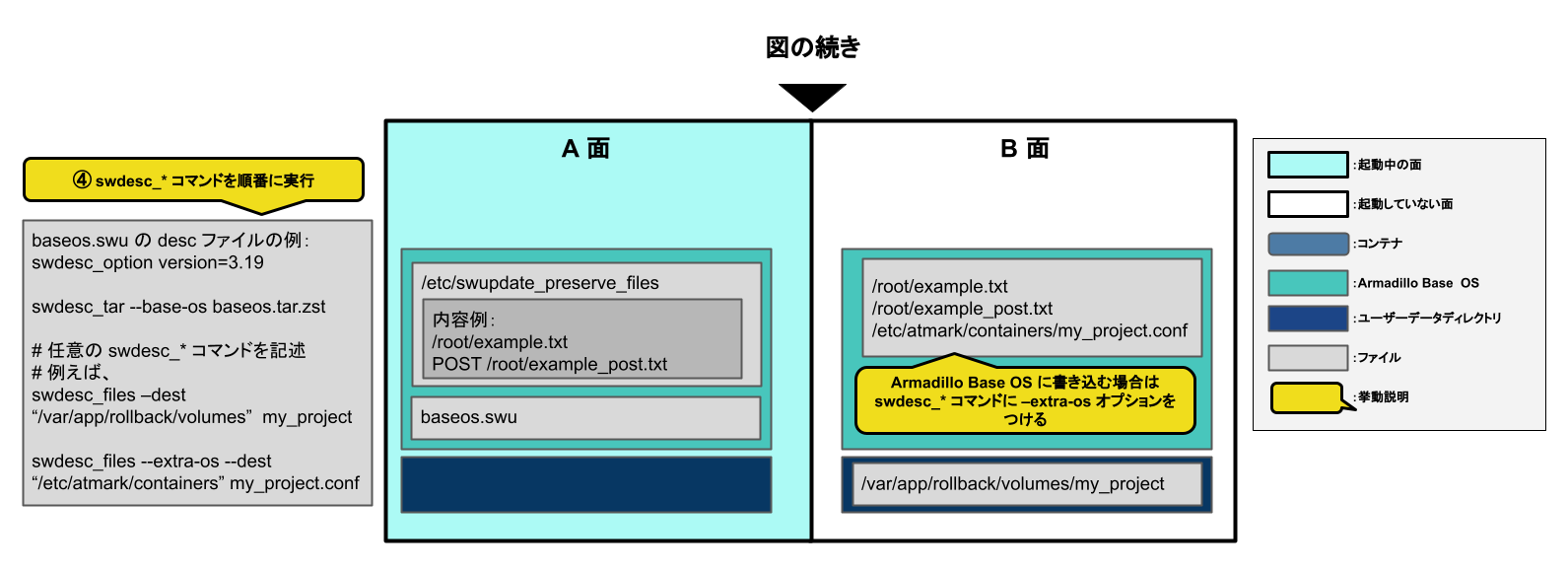

    図6.80 desc ファイルに記述したswudesc_* コマンドを実行


    swudesc_* コマンドの種類を表6.6「swudesc_* コマンドの種類」に示します。

    表6.6 swudesc_* コマンドの種類

    おおまかな機能 コマンド名 説明

    ファイル転送
    参照先:「Armadillo へファイルを転送する」

    swdesc_files

    指定したファイルをアップデート先の環境にコピー

    swdesc_tar

    指定した tar アーカイブをアップデート先の環境に展開してコピー

    コマンド実行
    参照先:「Armadillo 上で任意のコマンドを実行する」

    swdesc_command

    指定したコマンドをアップデート先の環境で実行

    swdesc_script

    指定したスクリプトをアップデート先の環境で実行

    ファイル転送 + コマンド実行
    参照先:「Armadillo にファイルを転送し、そのファイルをコマンド内で使用する」

    swdesc_exec

    指定したファイルをアップデート先の環境にコピーした後、そのファイル名を"$1"としてコマンドを実行

    起動中の面に対してコマンド実行(非推奨)
    参照先:「動作中の環境でのコマンドの実行」

    swdesc_command_nochroot

    指定したコマンドを起動中の環境で実行

    swdesc_script_nochroot

    指定したスクリプトを起動中の環境で実行

    起動中の面に対してファイル転送 + コマンド実行(非推奨)
    参照先:「動作中の環境でのコマンドの実行」

    swdesc_exec_nochroot

    指定したファイルを起動中の環境にコピーした後、そのファイル名を"$1"としてコマンドを実行

    コンテナイメージの転送
    参照先:「Armadillo にコンテナイメージを転送する」

    swdesc_embed_container

    SWU ファイルに含まれるコンテナイメージの tar アーカイブをアップデート先の環境に展開

    swdesc_pull_container

    アップデート先の環境でコンテナイメージをダウンロード

    swdesc_usb_container

    SWU ファイルに含めない形で用意したコンテナイメージの tar アーカイブをアップデート先の環境に展開

    ブートローダーの更新
    参照先:「Armadillo のブートローダーを更新する」

    swdesc_boot

    SWU ファイルに含まれるブートローダーをアップデート先の環境に展開


  3. アップデート完了後の挙動

    デフォルトではアップデート後に再起動( POST_ACTION=reboot )が行われます。

    images/abos-images/swupdate/swupdate_post_action_base_os.png

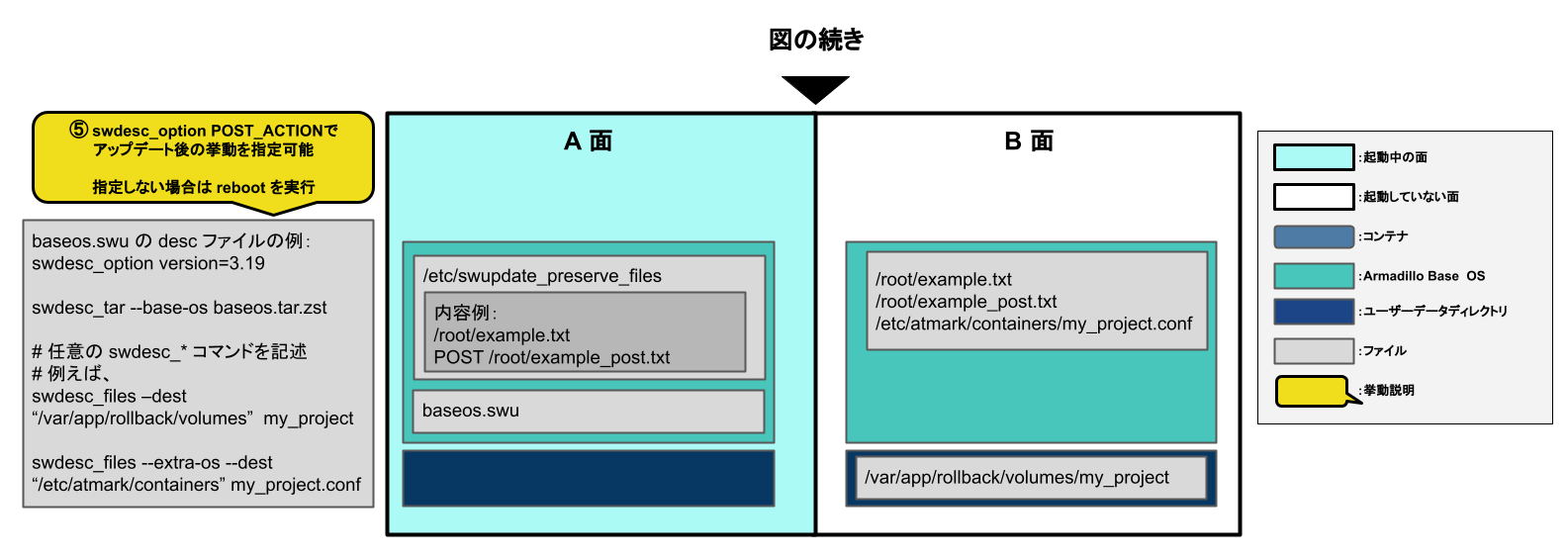

    図6.81 アップデート完了後の挙動


    アップデート後の挙動を変更するには desc ファイルに swdesc_option POST_ACTION を追加してください。

    swdesc_option POST_ACTION に指定できる挙動の種類を表6.7「アップデート完了後の挙動の種類」に示します。

    表6.7 アップデート完了後の挙動の種類

    オプション名 説明

    poweroff

    アップデート後にシャットダウン

    reboot

    アップデートの後に再起動

    wait

    アップデート後に再起動は行われず、次回起動時に B 面に切り替わる


    swdesc_option POST_ACTION の詳細は「SWUpdate 実行中/完了後の挙動を指定する」を参照してください。

  4. B 面への切り替え

    図6.82「B 面への切り替え(component=base_os)」に示すように、正常にアップデートが行われると、次回起動時に B 面に切り替わります。

    images/abos-images/swupdate/swupdate_boot_B_base_os.png

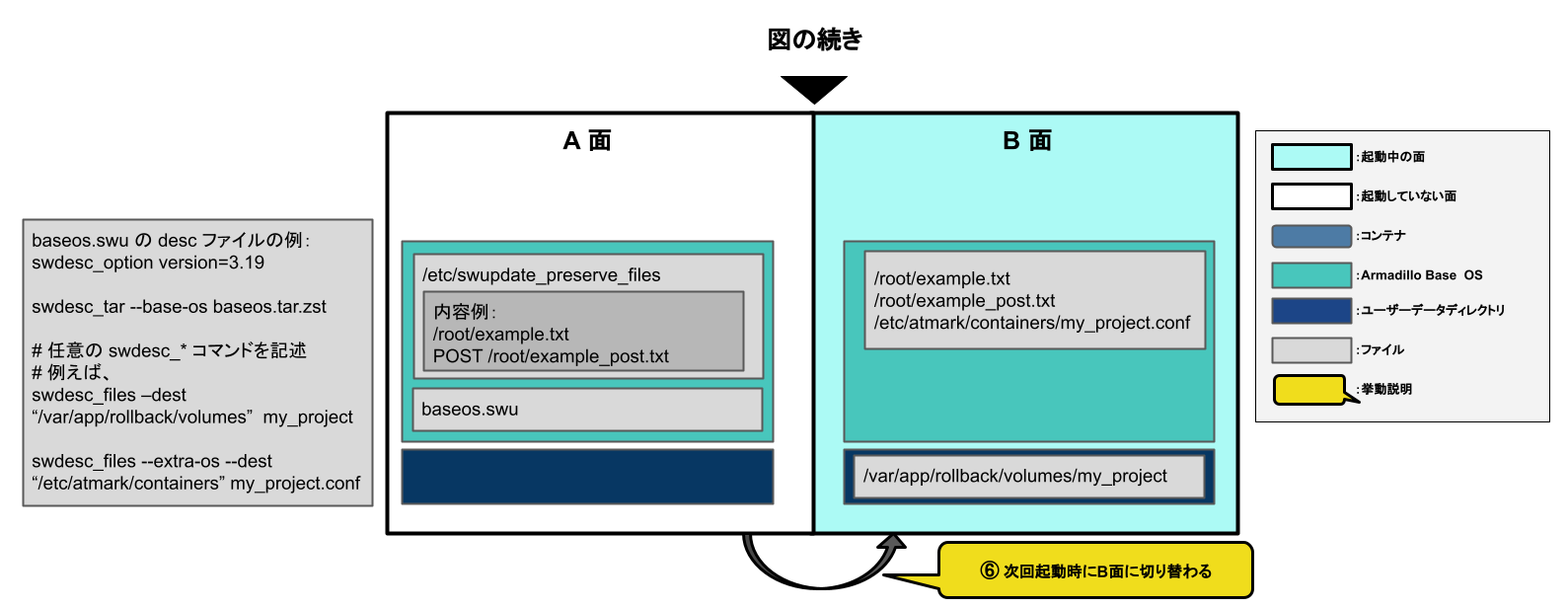

    図6.82 B 面への切り替え(component=base_os)


  5. desc ファイルの書き方の例

    下記に SWUpdate を用いたアップデートの例を示します。

6.3.4. ブートローダーのアップデート

swdesc_* コマンドには、swdesc_boot を指定してください。

swdesc_boot については「Armadillo のブートローダーを更新する」を参照してください。

ブートローダーのアップデートの流れは以下の通りです。

  • desc ファイルに swdesc_boot がある場合

    SWU ファイルに含まれるブートローダーを B 面に書き込む

  • desc ファイルに swdesc_boot がない場合

    A 面のブートローダーを B 面にコピーする

下記に SWUpdate を用いたアップデートの例を示します。

6.3.5. swupdate がエラーする場合の対処

SWU イメージのインストール動作は、「SWU イメージとは」で述べたように swupdate が実行します。 mkswu で作成した SWU イメージの内容が適切でなかったり、あるいは、ストレージの空き容量が不足していたりするなど、いくつかの理由で swupdate のインストール動作が失敗することがあります。 インストールに失敗すると、swupdate は /var/log/messages にエラーメッセージのログを残しますので、エラーメッセージを見ると、エラーの内容・原因が分かります。

エラーの原因ごとに、エラーメッセージとエラーの内容および対処方法を記した FAQ ページ (https://armadillo.atmark-techno.com/faq/swupdate-troubleshooting-abos) を公開しています。 SWU イメージのインストールに失敗して対処法が分からないときは、この FAQ ページをご覧ください。

6.4. mkswu の .desc ファイルを編集する

mkswu で SWU イメージを生成するためには、 desc ファイルを正しく作成する必要があります。 以下では、 desc ファイルの記法について紹介します。

6.4.1. インストールバージョンを指定する

swdesc_option component=<component>
swdesc_option version=<version>
か
swdesc_xxx --version <component> <version> [options]
  • <component>は以下のどれかにしてください (デフォルトでは .desc ファイルのファイル名を使います)

    1. base_os: rootfs (Armadillo Base OS)を最初から書き込む時に使います。現在のファイルシステムは保存されないです。

      この場合、/etc/swupdate_preserve_filesに載ってるファイルのみをコピーして新しいbase OSを展開します。

      このcomponentがないと現在のrootfsのすべてがコピーされます。

      swdesc_tar コマンドで rootfs (Armadillo Base OS) の tar アーカイブを展開する時に、--base-os オプションをつけることで component に base_os を指定したときと同じ動作となります。

    2. extra_os.<文字列>: rootfsの変更を行う時に使います。<文字列> には任意の文字列を指定します。

      rootfsを変更を行う時に使います。 swdesc_* コマンドに --extra-os オプションを追加すると、 component に自動的に extra_os. を足します。

    3. <文字列> (コンテナの名前などの任意の文字列): rootfsの変更がないときに使います。

      このcomponentを使うとrootfsの変更ができませんのでご注意ください。

  • アップデートを行う際にこのバージョンと現在のバージョンを比べてアップデートの判断を行います。

    <component> がまだインストールされてなかった時や <version> が上がる時にインストールします。

    デフォルトではダウングレードはできませんが、 --install-if=different オプションを追加することで <version> が変わる際にインストール可能になります。

    アップデートの一部をインストールすることもありますので、複数の component で管理し、いくつかの古いバージョンに対応するアップデートも作成可能です。

  • バージョンの指定方法

    swdesc_option version で指定可能なバージョンのフォーマットは以下の 2 種類があります。

    • x[.y[.z[-t]]]

      x, y, z にはそれぞれ 0 ~ 2147483647 の整数を適用してください。 t には任意のアルファベットまたは 0 ~ 147483647 の整数を適用してください。

      成功例は以下です:

      • 1
      • 1.2.3
      • 1.2.3-4
      • 1.2.3-abc.4
      • 1.2.3-a.b.c.4

      失敗例は以下です:

      • 2147483648

        x には 0 ~ 2147483647 の整数を適用してください。

      • 1.2.3-a.2147483648

        t には 0 ~ 2147483647 の整数を適用してください。

      • 1.2.3-abc123

        t には 数字とアルファベットを混在しないでください。 1.2.3-abc.123 ならば可能です。

      • a.2.3

        x にはアルファベットではなく 0 ~ 2147483647 の整数を適用してください。

      • 1.1.1.1-a

        x[.y[.z[-t]]]の形式で書いてください。

    • x.y.z.t

      x, y, z, t にはそれぞれ 0 ~ 65535 の整数を適用してください。

      成功例は以下です:

      • 1.2.3.4
      • 65535.65535.65535.65535
      • 65535.2.3.4

      失敗例は以下です:

      • 65536.2.3.4

        x には 0 ~ 65535 の整数を適用してください。

      • 1.2.3.a

        t にはアルファベットではなく 0 ~ 65535 の整数を適用してください。

      • 1.2.3.4.5

        x.y.z.t の形式で書いてください。

6.4.2. Armadillo へファイルを転送する

  • swdesc_tarswdesc_files でファイルを転送します。

    swdesc_tar [--dest <dest>] [--preserve-attributes] <tar_file>
    swdesc_files [--dest <dest>] [--basedir <basedir>] [--preserve-attributes] \
                 <file> [<more files>]

    swdesc_tar の場合、予め用意されてあるtarアーカイブをこのままデバイスで展開します。

    --dest <dest> で展開先を選ぶことができます。デフォルトは /--extra-os を含め、バージョンの component は base_osextra_os.* の場合)か /var/app/rollback/volumes/ (それ以外のcomponent)。 後者の場合は /var/app/volumes/var/app/rollback/volumes 以外は書けないので必要な場合に --extra-os を使ってください。

    --preserve-attributes を指定しない場合はファイルのオーナー、モード、タイムスタンプ等が保存されませんので、必要な場合は設定してください。バージョンが base_os の場合は自動的に設定されます。

    swdesc_files の場合、mkswu がアーカイブを作ってくれますが同じ仕組みです。

    --basedir <basedir> でアーカイブ内のパスをどこで切るかを決めます。

    • 例えば、swdesc_files --extra-os --basedir /dir /dir/subdir/file ではデバイスに /subdir/file を作成します。
    • デフォルトは <file> から設定されます。ディレクトリであればそのまま basedir として使います。それ以外であれば親ディレクトリを使います。

6.4.3. Armadillo 上で任意のコマンドを実行する

  • swdesc_commandswdesc_script でコマンドを実行します。

    swdesc_command <command> [<more commands>]
    swdesc_script <script>

    アップデート先の環境でコマンドやスクリプトファイルを実行します。

    バージョンの component は base_osextra_os 以外の場合、 /var/app/volumes/var/app/rollback/volumes 以外は変更できないのでご注意ください。

    コマンドの実行が失敗した場合、アップデートも失敗します。

6.4.4. Armadillo にファイルを転送し、そのファイルをコマンド内で使用する

  • swdesc_exec でファイルを配り、コマンド内でそのファイルを使用します。

    swdesc_exec <file> <command>

    swdesc_command と同じくコマンドを実行しますが、<file> を先に転送してコマンド内で転送したファイル名を"$1"として使えます。

6.4.5. 動作中の環境でのコマンドの実行

[警告]

本節で紹介する swdesc_command_nochrootswdesc_script_nochrootswdesc_exec_nochroot は基本的に使用することはありません。

swdesc_commandswdesc_scriptswdesc_exec をご使用ください。

  • swdesc_command_nochroot, swdesc_script_nochroot, swdesc_exec_nochroot は アップデート先の環境ではなく動作中の環境でコマンドを実行します。

    使い方は「Armadillo へファイルを転送する」「Armadillo にファイルを転送し、そのファイルをコマンド内で使用する」に示した nochroot なしのバージョンと同じです。

    アップデート先の環境は /target にマウントされるので、nochroot のコマンドを用いてアップデート先の環境に対してアクセスすることは可能です。

    しかし、その方法によるアップデート先の環境に対するコマンドの実行は nochroot なしのコマンドでは実現できない特殊な場合にのみ行ってください。

    [警告]

    nochroot コマンドは確認を一切しないため、Armadillo が起動できない状態になる可能性もあります。充分にご注意ください。

    例が必要な場合は /usr/share/mkswu/examples/firmware_update.desc を参考にしてください。

6.4.6. Armadillo にコンテナイメージを転送する

6.4.7. Armadillo のブートローダーを更新する

  • swdesc_boot でブートローダーを更新します。

    swdesc_boot <boot image>

    このコマンドだけはバージョンは自動的に設定されます。

6.4.8. SWU イメージの設定関連

コマンドの他には、設定変数もあります。以下の設定は /home/atmark/mkswu/mkswu.conf に設定できます。

  • DESCRIPTION="<text>": イメージの説明、ログに残ります。
  • PRIVKEY=<path>, PUBKEY=<path>: 署名鍵と証明書
  • PRIVKEY_PASS=<val>: 鍵のパスワード(自動用)

    openssl のPass Phraseをそのまま使いますので、pass:password, env:varfile:pathname のどれかを使えます。 passenv の場合他のプロセスに見られる恐れがありますのでfileをおすすめします。

  • ENCRYPT_KEYFILE=<path>: 暗号化の鍵

6.4.9. Armadillo 上のコンテナイメージと自動起動用confファイルを削除する

以下のオプションも mkswu.conf に設定できますが、.descファイルにも設定可能です。swdesc_option で指定することで、 誤った使い方をした場合 mkswu の段階でエラーを出力しますので、必要な場合は使用してください。

  • swdesc_option CONTAINER_CLEAR: インストールされているコンテナと /etc/atmark/containers/*.conf をすべて削除します。

    このオプションは簡単な初期化と考えてください。通常の運用では、不要になったイメージは自動的に削除されますので このオプションを設定する必要はありません。

6.4.10. SWUpdate 実行中/完了後の挙動を指定する

以下のオプションは Armadillo 上の /etc/atmark/baseos.conf に、例えば MKSWU_POST_ACTION=xxx として設定することができます。

その場合に swu に設定されなければ /etc の設定で実行されますので、 アットマークテクノが用意している Base OS のアップデートでも動作の変更は可能です。 swu に特定のオプションが設定された場合は設定されたオプションが優先されますので、一時的な変更も可能です。

  • swdesc_option POST_ACTION=container: コンテナのみのアップデート後に再起動を行いません。 コンテナの中身だけをアップデートする場合、Armadillo-610を再起動せずにコンテナだけを再起動させます。
  • swdesc_option POST_ACTION=poweroff: アップデート後にシャットダウンを行います。
  • swdesc_option POST_ACTION=wait: アップデート後に自動的に再起動は行われず、次回起動時にアップデートが適用されます。
  • swdesc_option POST_ACTION=reboot: デフォルトの状態に戻します。アップデートの後に再起動します。
  • swdesc_option NOTIFY_STARTING_CMD="command", swdesc_option NOTIFY_SUCCESS_CMD="command", swdesc_option NOTIFY_FAIL_CMD="command": アップデートをインストール中、成功した場合と失敗した場合に実行されるコマンドです。

    コマンドを実行する事で、アプリケーションやユーザーにアップデートを知らせることができます。

    LEDで知らせる例を /usr/share/mkswu/examples/enable_notify_led.desc に用意してあります。

6.4.11. desc ファイル設定例

6.4.11.1. 例: sshdを有効にする

/usr/share/mkswu/examples/enable_sshd.desc を参考にします。

descファイルを編集する必要がありませんが自分の公開鍵を指定された場所に配置してください。

[ATDE ~/mkswu]$ cp -r /usr/share/mkswu/examples/enable_sshd* .
[ATDE ~/mkswu]$ cat enable_sshd.desc
swdesc_option component=extra_os.sshd version=1

# add your public key in enable_sshd/root/.ssh/authorized_keys
if [ -z "$SWDESC_TEST" ]; then
    grep -qE '^ssh-' enable_sshd/root/.ssh/authorized_keys \
        || error "Add your keys in enable_sshd/root/.ssh/authorized_keys"
fi
swdesc_files --dest /root enable_sshd/root 1

swdesc_command "ssh-keygen -A" \ 2
        "rc-update add sshd" 3
[ATDE ~/mkswu]$ cp ~/.ssh/id_rsa.pub \
                         enable_sshd/root/.ssh/authorized_keys 4
[ATDE ~/mkswu]$ mkswu enable_sshd.desc 5
Enter pass phrase for /home/atmark/mkswu/swupdate.key:
enable_sshd.swu を作成しました。

1

自分の公開鍵を転送します。デフォルトのオプションなので enable_sshd/root ディレクトリの中身をこのまま /root に転送されます。

2

再起動する度に新しいサーバーの鍵が変わらないように、アップデートの時に一回作成します。

3

サービスを有効にします。

4

自分の公開鍵を指定された場所に配置します。

5

イメージを作成します。パスワードは証明鍵のパスワードです。

6.4.11.2. 例: Armadillo Base OSアップデート

ここでは、「Armadilloのソフトウェアをビルドする」でメインシステム向けのビルドで作成したファイルを使用します。

/usr/share/mkswu/examples/OS_update.desc を参考にします。

[ATDE ~/mkswu]$ cp /usr/share/mkswu/examples/OS_update.desc update-[VERSION].desc
[ATDE ~/mkswu]$ vi update-[VERSION].desc
# uboot image can be generated with atmark imx-boot script
swdesc_uboot imx-boot_armadillo_x2 1

# base OS is a tar that will be extracted on a blank filesystem,
# after copying just a few key config files.
#
# OS updates are only installed if version is greater than previous update
# so if you install your own updates atmark-techno provided Armadillo Base OS
# updates might not get installed
swdesc_tar "baseos-x2-[VERSION].tar.zst" \ 2
           --version base_os [VERSION] 3
[ATDE ~/mkswu]$ mkswu update-[VERSION].desc 4
Enter pass phrase for /home/atmark/mkswu/swupdate.key:
update-[VERSION].swu を作成しました。

1

imx-bootでビルドしたイメージを使います。

2

build-rootfsでビルドしたイメージを使います。

3

バージョンが上がるときにしかインストールされませんので、現在の/etc/sw-versionsを確認して適切に設定してください。

4

イメージを作成します。パスワードは証明鍵の時のパスワードです。

6.4.11.3. 例: swupdate_preserve_files で Linux カーネル以外の Armadillo-610 向けのイメージをインストールする方法

Armadillo-610 向けのアップデートイメージに Linux カーネルが含まれています。

swupdate_preserve_files を使って、以下のコマンドでインストール後に現在のカーネルをコピーして更新させないようにします。

[armadillo ~]# echo 'POST /boot' >> /etc/swupdate_preserve_files
[armadillo ~]# echo 'POST /lib/modules' >> /etc/swupdate_preserve_files 1
[armadillo ~]# persist_file /etc/swupdate_preserve_files 2

1

swupdate_preserve_files/boot/lib/modules を保存するように追加します。

2

変更した設定ファイルを保存します

[ティップ]

/usr/share/mkswu/examples/kernel_update*.desc のように update_preserve_files.sh のヘルパーで、パスを自動的に /etc/swupdate_preserve_files に追加することができます。

[ATDE ~/mkswu]$ cat example.desc
swdesc_script "$SCRIPT_DIR/examples/update_preserve_files.sh" -- \ 1
        "POST /boot" \
        "POST /lib/modules"

1

スクリプトの内容確認する場合は /usr/share/mkswu/examples/update_preserve_files.sh を参照してください。

[ティップ]

Armadillo Base OS のカーネルを再び使用したい場合は同じスクリプトの --del オプションで行を削除することができます。

[ATDE ~/mkswu]$ cat example.desc
swdesc_script "$SCRIPT_DIR/examples/update_preserve_files.sh" -- \
        --del "POST /boot" "POST /lib/modules"

6.5. swupdate_preserve_files について

extra_os のアップデートで rootfs にファイルを配置することができますが、次の OS アップデートの際に削除される可能性があります。

デフォルトでは、 /etc/atmark と、 swupdatesshd やネットワークの設定を保存しますがそれ以外はコピーされてません。

そうでないファイルを更新する際には /etc/swupdate_preserve_files に記載します。「例: swupdate_preserve_files で Linux カーネル以外の Armadillo-610 向けのイメージをインストールする方法」 を参考にしてください。

コピーのタイミングによって、以下のどれかを使用してください:

  1. 単にファイルを記載する

    この場合、アップデートする前にファイルをコピーします。 baseos のイメージと同じ swu にアップデートしたいファイルを記載していても、 このファイルが Armadillo Base OS に含まれないのであれば問題なくアップデートできます。

    : echo "/root/.profile" >> /etc/swupdate_preserve_files

  2. POST のキーワードの後に記載する

    この場合、アップデートの最後でコピーします。 Armadillo Base OS に含まれてるファイルであれば、インストール前にコピーしても保存されないのでコピーのタイミングをずらします。

    そのコピーが最後に行われるので、同じアップデートでファイルの変更ができません。アップデートを別けて、 baseos のイメージをインストールしてからこのファイルを更新することができます。

    : echo "POST /etc/conf.d/podman-atmark" >> /etc/swupdate_preserve_files

6.6. SWU イメージの内容の確認

mkswu --show [file.swu] で SWU イメージの内容を確認することができます。

出力は desc ファイルに似ていますが、そのまま desc ファイルとして利用できませんので確認用としてお使いください。

[ATDE ~/mkswu]$ mkswu --show enable_sshd.swu
enable_sshd.swu

# built with mkswu 4.1

swdesc_files --dest /root enable_sshd/root
  --version extra_os.sshd 1
  (encrypted)

swdesc_command ssh-keygen -A && rc-update add sshd default
  --version extra_os.sshd 1

6.7. SWUpdate と暗号化について

mkswu --init の時に暗号化を有効にする場合は AES でファイルを暗号化します。

現在使われてる SWUpdate の暗号化はコマンドやメタデータを含む sw-description ファイルは暗号化されてません。 そのため、通信の暗号化(HTTPSで送信するなど)を使うことを推奨します。

6.8. SWUpdate の署名鍵と証明書の更新

mkswu で SWU イメージを生成する際に SWU イメージ内の sw-description という命令ファイルを ATDE にある署名鍵と証明書を用いて署名します。 swupdate を実行する際には、署名に使用した証明書が /etc/swupdate.pem に含まれているかを確認します。

その署名を確認できなかった場合、SWU イメージをインストールできないので、Armadillo にある証明書を管理しなければなりません。

また、暗号鍵管理のガイドラインとしては定期的に鍵を交換することが強く推奨されています。 mkswu --init を実行した際に1つだけ署名鍵と証明書を生成しましたが、ここでは他の署名鍵および証明書の生成と Armadillo 側の管理の方法について説明します。

6.8.1. 署名鍵と証明書の追加

署名鍵と証明書の生成は以下の様に、 mkswu --genkey で行います。

[ATDE ~]$ mkswu --genkey
/home/atmark/mkswu/swupdate.key はすでに存在します。新しい鍵を作成しますか? [Y/n]  1
証明書のコモンネーム(一般名)を入力してください: [COMMON_NAME] 2
署名鍵 /home/atmark/mkswu/swupdate-2.key と証明書 swupdate-2.pem を作成します。
Generating an EC private key
writing new private key to '/home/atmark/mkswu/swupdate-2.key.tmp'
Enter PEM pass phrase: 3
Verifying - Enter PEM pass phrase:
 -----
/home/atmark/mkswu/swupdate-2.pem をコンフィグファイルに追加します。
/home/atmark/mkswu/swupdate-2.pem が次のアップデートをインストールするときに転送されます。
インストールされてから現在の鍵を /home/atmark/mkswu/mkswu.conf から外してください。

図6.83 mkswu --genkey で署名鍵と証明書を追加する


1

Enterキーを押下します。

2

[COMMON_NAME] には会社や製品が分かる任意の名称を入力してください。任意ではありますが、一つ目の鍵と違う名前にすることを推奨します。

3

署名鍵を保護するパスフレーズを2回入力します。

このコマンドを実行すると以下の文字列が ~/mkswu/mkswu.conf に追加されます。

# extra swupdate certificate. Remove the old one and use new
# PRIVKEY after having installed an update with this first
PUBKEY="$PUBKEY,$CONFIG_DIR/swupdate-2.pem" 1
# remove "NEW_" to use
NEW_PRIVKEY="$CONFIG_DIR/swupdate-2.key" 2
# This controls if we should update certificates on device, and can be
# removed once all devices have been updated to only allow new certificate
UPDATE_CERTS=yes

図6.84 mkswu --genkey により mkswu.conf に追加された内容


1

PUBKEY の値に生成した証明書のパスが追加されます。 UPDATE_CERTS=yes を設定して生成した SWU イメージは、PUBKEY の値にリストされている証明書を全て Armadillo にインストールします。 PUBKEY にリストされてない証明書、またはアットマークテクノ側で管理している証明書以外は全て削除されます。

2

新しい署名鍵のパスです。この段階では未使用になります。

この状態で任意 (POST_ACTION=container以外) の SWU イメージを生成し、インストールすると Armadillo の /etc/swupdate.pem に PUBKEY にリストされている両方の証明書がインストールされます。 Armadillo にインストールされている鍵は、abos-ctrl certificates list で確認できます:

[armadillo ~]# abos-ctrl certificates list
- atmark-2
- atmark-3
- swupdate-2.pem: [mkswu --genkey で入力した COMMON NAME] 1
- swupdate.pem: [mkswu --init で入力した COMMON NAME] 2

図6.85 新しい証明書が Armadillo に追加されていることを確認する


1

追加した証明書のコモンネーム

2

mkswu --init 時に生成した証明証のコモンネーム。当時の mkswu のバージョンによっては swupdate.pem が記載されてない可能性があります。

この状態で新しい鍵を使えるようになります。

6.8.2. 署名鍵と証明書の削除

上記のように Armadillo に複数の署名鍵を使用できる状態になった場合は証明に使う署名鍵と証明書を切り替えることができます。

mkswu.confPUBKEY の値から一つ目の値を削除し、 PRIVKEY に新しい値を設定し、必要であれば UPDATE_CERTS=yes を記述します。

[ATDE ~] tail -n 3 ~/mkswu/mkswu.conf
PUBKEY="$CONFIG_DIR/swupdate-2.pem"
PRIVKEY="$CONFIG_DIR/swupdate-2.key"
UPDATE_CERTS=yes

図6.86 署名鍵と証明書を削除する設定


署名鍵の追加と同じく、この状態で SWU イメージを生成し Armadillo にインストールすると前の証明書が削除されます。

こちらも abos-ctrl certificates list コマンドで確認可能です。

[armadillo ~]# abos-ctrl certificates list
- atmark-2
- atmark-3
- swupdate-2.pem: [mkswu --genkey で入力した COMMON NAME]

図6.87 証明書がインストールされていることを確認する


6.9. Web UI から Armadillo をセットアップする (ABOS Web)

ABOS Web は、Web ブラウザから Armadillo の動作設定を行う機能で、ABOS (Armadillo Base OS) を搭載する全ての Armadillo に対応しています。

詳細は、「ABOS Web とは」を参照してください。

6.9.1. ABOS Web ではできないこと

ABOS Web は、ABOS の詳細や Linux のコマンドシェルの操作に詳しくない方でも、簡単に Armadillo のセットアップを行なえることを目的にしています。 そのための、Armadillo の動作設定を行う機能ですから、動作設定以外のこと、たとえば、Armadillo の動作状態を監視したりすることは、できません。 さらに、Armadillo をインターネットから設定操作する、リモート操作もできません。 セキュリティの観点から、ABOS Web は、同じ LAN 内からの接続しか受け付けないように実装しています。

ABOS Web でできる Armadillo の設定については、「ABOS Web の設定機能一覧と設定手順」を参照してください。 なお、ABOS Web は OSS で提供していますので、現在の ABOS Web に無い設定機能を、ご自分で実装して機能追加することも可能です。

6.9.2. ABOS Web の設定機能一覧と設定手順

現在、ネットワークに関して ABOS Web で設定できるのは以下のものです。

  • WWAN設定
  • WLAN設定
  • 各接続設定(各ネットワークインターフェースの設定)
  • DHCPサーバー設定
  • NAT設定
  • VPN設定

これらについては、「ネットワーク設定」で紹介していますので、そちらを参照してください。

ネットワーク以外にも ABOS Web は以下の機能を持っています。

  • コンテナ管理
  • SWUインストール
  • 時刻設定
  • アプリケーション向けのインターフェース (Rest API)
  • カスタマイズ

本章では、これらのネットワーク以外の設定項目について紹介します。

6.9.3. コンテナ管理

ABOS Web から Armadillo 上のコンテナを一覧表示して、コンテナごとに起動・停止を行うことができます。

ABOS Web のトップページから、"コンテナ管理"をクリックすると、図6.88「コンテナ管理」の画面に遷移します。

images/abos-images/abos-web/container-list.png

図6.88 コンテナ管理


この画面では、ABOS 上にあるコンテナ全てについて、イメージ名やコンテナ名、現在状態を一覧表示します。 コンテナの一覧表示欄で選択したコンテナに対し、起動と停止、および、コンテナから出力されたログの表示を行うことができます。

[注記]

「VPN設定」に記載のとおり、VPN 接続を設定すると、abos_web_openvpn のコンテナが作成されます。 VPN 接続中は、このコンテナが動作状態になっており、このコンテナをコンテナ管理画面で停止すると、VPN 接続が切断されます。

6.9.4. SWUインストール

ABOS Web から PC 上の SWU イメージや HTTP サーバー上の SWU イメージを Armadillo にインストールすることができます。

SWU イメージについては、「SWU イメージとは」を参照してください。

ABOS Web のトップページから、"SWU インストール"をクリックすると、図6.89「SWU インストール」の画面に遷移します。

images/abos-images/abos-web/swu-select_image.png

図6.89 SWU インストール


この画面では、PC 上の SWU イメージファイルまたは、HTTP サーバー上の SWU イメージファイルの URL を指定して、Armadillo にインストールすることができます。 Armadillo のソフトウェアのアップデート用に最初に行う設定で作成する initial_setup.swu が、まだ Armadillo にインストールされていなければ、"mkswu --init で作成した initial_setup.swu をインストールしてください。" というメッセージを画面上部に表示します。

SWU イメージのインストール動作を実行する時には、進行状況を示すログを表示します。 "現在の SWU で管理されているバージョン" 欄には、ABOS の各ソフトウェアコンポーネントの名前とバージョン情報を一覧表示します。

images/abos-images/abos-web/swu-curr_vers.png

図6.90 SWU 管理対象ソフトウェアコンポーネントの一覧表示


6.9.5. 時刻設定

ABOS Web から時刻に関する設定を行うことができます。

ABOS Web のトップページから "時刻設定" をクリックすると、以下の内容が表示されます。

図6.91「ネットワークタイムサーバーと同期されている場合の状況確認画面」 では Armadillo の現在時刻と、同期中のサーバーとの時間差を確認することができます。

images/abos-images/abos-web/time_status_sync.png

図6.91 ネットワークタイムサーバーと同期されている場合の状況確認画面


時刻が同期されてない状態では 図6.92「ネットワークタイムサーバーと同期されていない場合の状況確認画面」 の様に 「PC と同期する」ボタンを押すことで、 Armadillo の時刻を PC と同期することができます。

images/abos-images/abos-web/time_status_unsync.png

図6.92 ネットワークタイムサーバーと同期されていない場合の状況確認画面


図6.93「ネットワークタイムサーバーの設定項目」 では NTP (ネットワークからの時刻同期)サーバーと Armadillo 起動時に同期するサーバーを設定することができます。

images/abos-images/abos-web/time_ntp_config.png

図6.93 ネットワークタイムサーバーの設定項目


最後に、図6.94「タイムゾーンの設定項目」 では Armadillo Base OS で使用するタイムゾーンの変更ができます。コンテナには影響ありませんのでご注意ください。

images/abos-images/abos-web/time_zone_config.png

図6.94 タイムゾーンの設定項目


6.9.6. アプリケーション向けのインターフェース (Rest API)

コンテナやスクリプトから ABOS Web の一部の機能を使用できます。

6.9.6.1. Rest API へのアクセス権の管理

Rest API は ABOS Web のパスワードと Rest API 用のトークンで認証されます。

また、接続可能なネットワークにも制限をかけております。初期状態では、同一サブネットからのアクセスのみ許容しています。 同一サブネット外の IP アドレスからアクセスしたい場合は設定が必要です。 設定方法は 「ABOS Web へのアクセス」 を参照してください。

各リクエストは以下のどちらかの Authorization ヘッダーで認証されます:

  • Basic (パスワード認証): curl-u :<password> 等で認証可能です。<password> の文字列は ABOS Web で設定したパスワードです。
  • Bearer (トークン認証): curl-H "Authorization: Bearer <token> 等で認証可能です。<token>/api/tokens であらかじめ生成した文字列です。

また、トークンには権限も設定できます。Admin で生成されたトークンはすべてのインターフェースにアクセスできますが、 一部のインターフェースしか使用しない場合はそのインターフェースに必要な権限だけを持つトークンを生成してください。

トークンの管理は ABOS Web の「設定管理」ページで行えます:

images/abos-images/abos-web/settings_restapi.png

図6.95 設定管理の Rest API トークン一覧表示


[ティップ]

ABOS Web の バージョン 1.2.3 以降では、Token ID の横にあるクリップボードアイコンをクリックするとクリップボードにコピーすることができます。

6.9.6.2. Rest API 使用例の前提条件

各 Rest API の使用例を説明します。使用例では以下を前提としています。:

  • ABOS Web に https://armadillo.local:58080 でアクセスします。
  • AUTH 」環境変数に ABOS Web で生成したトークンを設定します。 例: AUTH="Authorization: Bearer 35ac39a8-1eeb-4bb2-84d2-cb542cdbc873"
  • curl コマンドを省略するため、以下のように alias を使用します:
[ATDE ~]$ alias curl_rest='curl -k -H "$AUTH" -w "\nhttp code: %{http_code}\n" '
[ティップ]

コンテナから ABOS Web には「https://host.containers.internal:58080」でアクセスできます。

[注記]

この章で説明する例では、curl のオプションに -k を指定して証明書を無視するようにしています。 もし、証明書を使用したい場合は以下のように設定してください。

[ATDE ~]$ openssl s_client -showcerts -connect armadillo.local:58080 </dev/null 2>/dev/null | openssl x509 -outform PEM > abosweb.pem
[ATDE ~]$ CERT="$PWD/abosweb.pem"
[ATDE ~]$ alias curl_rest='curl -H "$AUTH" --cacert "$CERT" -w "\nhttp code: %{http_code}\n" '

6.9.6.3. Rest API の入力と出力

インターフェースの一部にはパラメータを取るものがあります。パラメータがある場合は json (Content-Typeapplication/json に設定する)と form(デフォルトの application/x-www-form-urlencoded でのパラメータ)のどちらでも使用可能です。

インターフェースの出力がある場合は json object で出力されます。 今後のバージョンアップで json object のキーが増える可能性があるため、 出力された値を処理する場合はその点に留意してください。

エラーの場合は json object の「error」キーに文字列のエラーが記載されています。 http のステータスコードも 50x になります。

エラーの例:

[ATDE ~]$ curl_rest -X DELETE https://armadillo.local:58080/api/tokens/3b2d830d-2f64-4e76-9e59-316da82eefc4
{"error":"No such token"}
http code: 500

6.9.6.4. Rest API : トークン管理

トークン管理のためのインターフェースは以下のとおりです:

  • トークン一覧
    GET "/api/tokens"
    必要権限: Admin
    パラメータ: 無し
    出力: トークンリスト

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/tokens
    {"tokens":[{"token":"35ac39a8-1eeb-4bb2-84d2-cb542cdbc873","permissions":["Admin"]},{"token":"5c426ce5-8fcb-4e54-9ff6-80aba50935ee","permissions":["Reboot","NetworkView"]}]}
    http code: 200
  • トークン取得
    GET "/api/tokens/<token>"
    必要権限: Admin
    パラメータ: 無し
    出力: トークン情報

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/tokens/35ac39a8-1eeb-4bb2-84d2-cb542cdbc873
    {"token":"35ac39a8-1eeb-4bb2-84d2-cb542cdbc873","permissions":["Admin"]}
    http code: 200
  • トークン生成
    POST "/api/tokens"
    必要権限: Admin
    パラメータ: 付与したい permissions 権限リスト(ない場合は「Admin」で生成されます)
    出力: 生成されたトークン情報

    [ATDE ~]$ curl_rest -H "Content-type: application/json" -d '{"permissions": ["SwuInstall", "ContainerView"]}' https://armadillo.local:58080/api/tokens
    {"token":"3b2d830d-2f64-4e76-9e59-316da82eefc4","permissions":["SwuInstall","ContainerView"]}
    http code: 200
  • トークン編集 (存在しない場合は指定のトークンで生成されます)
    POST "/api/tokens/{token_id}"
    必要権限: Admin
    パラメータ: 付与したい permissions 権限リスト(ない場合は編集しません)
    出力: 編集か生成されたトークン情報

    [ATDE ~]$ curl_rest -X POST -d permissions=Poweroff -d permissions=ContainerAdmin https://armadillo.local:58080/api/tokens/3b2d830d-2f64-4e76-9e59-316da82eefc4
    {"token":"3b2d830d-2f64-4e76-9e59-316da82eefc4","permissions":["Poweroff","ContainerAdmin"]}
  • トークン削除
    DELETE "/api/tokens/{token_id}"
    必要権限: Admin
    パラメータ: 無し
    出力: 無し

    [ATDE ~]$ curl_rest -X DELETE https://armadillo.local:58080/api/tokens/3b2d830d-2f64-4e76-9e59-316da82eefc4
    http code: 200
  • abos-web パスワード変更
    POST "/api/password"
    必要権限: Admin
    パラメータ: password でハッシュ済みのパスワード文字列か hashed=false が設定されている場合は平文の文字列
    出力: 無し

    [ATDE ~]$ PWD_HASH=$(openssl passwd -6)
    Password:
    Verifying - Password:
    [ATDE ~]$ echo $PWD_HASH
    $6$LuXQduN7L3PwbMaZ$txrw8vLJqEVUreQnZhM0CYMQ5U5B9b58L0mpVRULDiVCh2O46GKscq/xsDPskjxg.x8ym0ri1/8NqFBu..IZE0
    [ATDE ~]$ curl_rest --data-urlencode "password=$PWD_HASH" -X POST https://armadillo.local:58080/api/password
    http code: 200

6.9.6.5. Rest API : SWU

  • インストール済み SWU のバージョン情報取得
    GET "/api/swu/versions"
    必要権限: SwuView
    パラメータ: 無し
    出力: Swupdate の各バージョン情報

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/swu/versions
    {"extra_os.custom":"54","extra_os.container":"1","custom":"54","extra_os.initial_setup":"4","boot":"2020.4-at19","base_os":"3.18.4-at.6","extra_os.sshd":"1"}
    http code: 200
  • アップデートステータス取得
    GET "/api/swu/status"
    必要権限: SwuView
    パラメータ: 無し
    出力: rollback_ok: ロールバック状態 (false の場合は rollback されています)、last_update_timestamp: UTC の unix epoch (数字での日付)、 last_update_versions: 最新のアップデートで更新されたバージョン情報 (コンポーネント → [更新前のバージョン, 更新後のバージョン]。 更新前に存在しなかったコンポーネントの場合は null で記載されています)
[ATDE ~]$ curl_rest https://armadillo.local:58080/api/swu/status
{"rollback_ok":true,"last_update_timestamp":1703208559,"last_update_versions":{"custom":[null,"54"],"extra_os.custom":["53","54"]}}
http code: 200
  • SWU をファイルアップロードでインストール
    POST "/api/swu/install/upload"
    必要権限: SwuInstall
    パラメータ: multipart/form-data で swu の転送
    出力: swupdate プロセスの出力 (stdout または stderr)、またはアップデートプロセスの出力ステータス (exit_code または exit_signal)

    [ATDE ~]$ curl_rest -F swu=@"$HOME/mkswu/file.swu" https://armadillo.local:58080/api/swu/install/upload
    {"stdout":"SWUpdate v2023.05_git20231025-r0\n"}
    {"stdout":"\n"}
    {"stdout":"Licensed under GPLv2. See source distribution for detailed copyright notices.\n"}
    {"stdout":"\n"}
    {"stdout":"[INFO ] : SWUPDATE running :  [main] : Running on AGX4500 Revision at1\n"}
    {"stdout":"[INFO ] : SWUPDATE started :  Software Update started !\n"}
    {"stdout":"[INFO ] : SWUPDATE running :  [install_single_image] : Installing pre_script\n"}
    {"stdout":"[INFO ] : SWUPDATE running :  [read_lines_notify] : No base os update: copying current os over\n"}
    : (省略)
    {"stdout":"[INFO ] : SWUPDATE running :  [install_single_image] : Installing post_script\n"}
    {"stdout":"[INFO ] : SWUPDATE running :  [read_lines_notify] : Removing unused containers\n"}
    {"stdout":"[INFO ] : SWUPDATE running :  [read_lines_notify] : swupdate triggering reboot!\n"}
    {"stderr":"Killed\n"}
    {"exit_code":0}

    http code: 200
  • SWU を URL でインストール
    POST "/api/swu/install/url"
    必要権限: SwuInstall
    パラメータ: url=<SWU をダウンロードできる URL>
    出力: swupdate プロセスの出力 (stdout または stderr)、またはアップデートプロセスの出力ステータス (exit_code または exit_signal)

    [ATDE ~]$ curl_rest -d url=https://url/to/file.swu https://armadillo.local:58080/api/swu/install/url
    {"stdout":"Downloading https://url/to/file.swu...\n"}
    {"stdout":"SWUpdate v2023.05_git20231025-r0\n"}
    {"stdout":"\n"}
    {"stdout":"Licensed under GPLv2. See source distribution for detailed copyright notices.\n"}
    {"stdout":"\n"}
    {"stdout":"[INFO ] : SWUPDATE running :  [main] : Running on AGX4500 Revision at1\n"}
    {"stdout":"[INFO ] : SWUPDATE started :  Software Update started !\n"}
    {"stdout":"[INFO ] : SWUPDATE running :  [install_single_image] : Installing pre_script\n"}
    {"stdout":"[INFO ] : SWUPDATE running :  [read_lines_notify] : No base os update: copying current os over\n"}
    : (省略)
    {"stdout":"[INFO ] : SWUPDATE running :  [install_single_image] : Installing post_script\n"}
    {"stdout":"[INFO ] : SWUPDATE running :  [read_lines_notify] : Removing unused containers\n"}
    {"stdout":"[INFO ] : SWUPDATE running :  [read_lines_notify] : swupdate triggering reboot!\n"}
    {"stderr":"Killed\n"}
    {"exit_code":0}

    http code: 200

6.9.6.6. Rest API : コンテナ操作

  • コンテナ一覧
    GET "/api/containers"
    必要権限: ContainerView
    パラメータ: 無し
    出力: 各コンテナの id, name, state, command, image 情報

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/containers
    {"containers":[{"id":"02616122dcea5bd75c551b29b2ef54f54e09f59c50ce3282684773bc6bfb86a8","name":"python_app","state":"running","command":["python3","/vol_app/src/main.py"],"image":"localhost/python_arm64_app_image:latest"}]}
    http code: 200
  • コンテナログ取得
    GET "/api/containers/{container}/logs"
    必要権限: ContainerView
    パラメータ: follow=true (podman logs -f と同様の効果)
    出力: podman logs プロセスの出力 (stdout または stderr)、またはアップデートプロセスの出力ステータス (exit_code または exit_signal)

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/containers/python_app/logs
    {"stdout":"Some message\n"}
    {"exit_code":0}

    http code: 200

    follow=true を付与する例

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/containers/python_app/logs?follow=true
    {"stdout":"Some message\n"}
    Ctrl-C で終了
  • コンテナ起動
    POST "/api/containers/{container}/start"
    必要権限: ContainerAdmin
    パラメータ: 無し
    出力: 無し

    [ATDE ~]$ curl_rest -X POST https://armadillo.local:58080/api/containers/python_app/start

    http code: 200
  • コンテナ停止
    POST "/api/containers/{container}/stop"
    必要権限: ContainerAdmin
    パラメータ: 無し
    出力: 無し

    [ATDE ~]$ curl_rest -X POST https://armadillo.local:58080/api/containers/python_app/stop

    http code: 200

6.9.6.7. Rest API : ネットワーク設定

  • ネットワーク設定一覧
    GET "/api/connections"
    必要権限: NetworkView
    パラメータ: 無し
    出力: ネットワーク設定一覧と各接続の uuid, name, state, ctype, 存在すれば device 情報

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/connections
    {"connections":[{"name":"Wired connection 1","state":"activated","uuid":"18d241f1-946c-3325-974f-65cda3e6eea5","ctype":"802-3-ethernet","device":"eth0"},{"name":"lo","state":"activated","uuid":"529ec241-f122-4cb2-843f-ec9787b2aee7","ctype":"loopback","device":"lo"},{"name":"podman0","state":"activated","uuid":"be4583bc-3498-4df2-a31c-773d781433aa","ctype":"bridge","device":"podman0"},{"name":"veth0","state":"activated","uuid":"03446b77-b1ab-47d0-98fc-f167c3f3778a","ctype":"802-3-ethernet","device":"veth0"},{"name":"Wired connection 2","state":"","uuid":"181f44df-850e-36c1-a5a4-6e461c768acb","ctype":"802-3-ethernet"},{"name":"Wired connection 3","state":"","uuid":"e4381368-6351-3985-ba6e-2625c62b8d39","ctype":"802-3-ethernet"}]}

    http code: 200
  • ネットワーク設定詳細取得
    GET "/api/connections/{connection}"
    必要権限: NetworkView
    パラメータ: 無し(URL の connection は UUID または接続名で使用可能)
    出力: 接続の詳細情報(Network Manager のプロパティ)

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/connections/Wired%20connection%201
    {"name":"Wired connection 1","state":"activated","uuid":"18d241f1-946c-3325-974f-65cda3e6eea5","ctype":"802-3-ethernet","device":"eth0","props":{"802-3-ethernet.accept-all-mac-addresses":"-1","802-3-ethernet.auto-negotiate":"no","802-3-ethernet.cloned-mac-address":"","802-3-ethernet.duplex":"","802-3-ethernet.generate-mac-address-mask":"","802-3-ethernet.mac-address":"","802-3-ethernet.mac-address-blacklist":"","802-3-ethernet.mtu":"auto","802-3-ethernet.port":"","802-3-ethernet.s390-nettype":"","802-3-ethernet.s390-options":"","802-3-ethernet.s390-subchannels":"","802-3-ethernet.speed":"0","802-3-ethernet.wake-on-lan":"default","802-3-ethernet.wake-on-lan-password":"","GENERAL.CON-PATH":"/org/freedesktop/NetworkManager/Settings/1","GENERAL.DBUS-PATH":"/org/freedesktop/NetworkManager/ActiveConnection/6","GENERAL.DEFAULT":"yes","GENERAL.DEFAULT6":"no","GENERAL.DEVICES":"eth0","GENERAL.IP-IFACE":"eth0","GENERAL.MASTER-PATH":"","GENERAL.NAME":"Wired connection 1","GENERAL.SPEC-OBJECT":"","GENERAL.STATE":"activated","GENERAL.UUID":"18d241f1-946c-3325-974f-65cda3e6eea5","GENERAL.VPN":"no","GENERAL.ZONE":"","IP4.ADDRESS[1]":"198.51.100.123/16","IP4.DNS[1]":"192.0.2.1","IP4.DNS[2]":"192.0.2.2","IP4.GATEWAY":"198.51.100.1","IP4.ROUTE[1]":"dst = 198.51.100.0/16, nh = 0.0.0.0, mt = 100","IP4.ROUTE[2]":"dst = 0.0.0.0/0, nh = 198.51.100.1, mt = 100","IP6.ADDRESS[1]":"fe80::211:cff:fe00:b13/64","IP6.GATEWAY":"","IP6.ROUTE[1]":"dst = fe80::/64, nh = ::, mt = 1024","connection.auth-retries":"-1","connection.autoconnect":"yes","connection.autoconnect-priority":"-999","connection.autoconnect-retries":"-1","connection.autoconnect-slaves":"-1","connection.dns-over-tls":"-1","connection.gateway-ping-timeout":"0","connection.id":"Wired connection 1","connection.interface-name":"eth0","connection.lldp":"default","connection.llmnr":"-1","connection.master":"","connection.mdns":"-1","connection.metered":"unknown","connection.mptcp-flags":"0x0","connection.multi-connect":"0","connection.permissions":"","connection.read-only":"no","connection.secondaries":"","connection.slave-type":"","connection.stable-id":"","connection.timestamp":"1703208824","connection.type":"802-3-ethernet","connection.uuid":"18d241f1-946c-3325-974f-65cda3e6eea5","connection.wait-activation-delay":"-1","connection.wait-device-timeout":"-1","connection.zone":"","ipv4.addresses":"198.51.100.123/16","ipv4.auto-route-ext-gw":"-1","ipv4.dad-timeout":"-1","ipv4.dhcp-client-id":"","ipv4.dhcp-fqdn":"","ipv4.dhcp-hostname":"","ipv4.dhcp-hostname-flags":"0x0","ipv4.dhcp-iaid":"","ipv4.dhcp-reject-servers":"","ipv4.dhcp-send-hostname":"yes","ipv4.dhcp-timeout":"0","ipv4.dhcp-vendor-class-identifier":"","ipv4.dns":"192.0.2.1,192.0.2.2","ipv4.dns-options":"","ipv4.dns-priority":"0","ipv4.dns-search":"","ipv4.gateway":"198.51.100.1","ipv4.ignore-auto-dns":"no","ipv4.ignore-auto-routes":"no","ipv4.link-local":"0","ipv4.may-fail":"yes","ipv4.method":"manual","ipv4.never-default":"no","ipv4.replace-local-rule":"-1","ipv4.required-timeout":"-1","ipv4.route-metric":"-1","ipv4.route-table":"0","ipv4.routes":"","ipv4.routing-rules":"","ipv6.addr-gen-mode":"eui64","ipv6.addresses":"","ipv6.auto-route-ext-gw":"-1","ipv6.dhcp-duid":"","ipv6.dhcp-hostname":"","ipv6.dhcp-hostname-flags":"0x0","ipv6.dhcp-iaid":"","ipv6.dhcp-send-hostname":"yes","ipv6.dhcp-timeout":"0","ipv6.dns":"","ipv6.dns-options":"","ipv6.dns-priority":"0","ipv6.dns-search":"","ipv6.gateway":"","ipv6.ignore-auto-dns":"no","ipv6.ignore-auto-routes":"no","ipv6.ip6-privacy":"-1","ipv6.may-fail":"yes","ipv6.method":"auto","ipv6.mtu":"auto","ipv6.never-default":"no","ipv6.ra-timeout":"0","ipv6.replace-local-rule":"-1","ipv6.required-timeout":"-1","ipv6.route-metric":"-1","ipv6.route-table":"0","ipv6.routes":"","ipv6.routing-rules":"","ipv6.token":"","proxy.browser-only":"no","proxy.method":"none","proxy.pac-script":"","proxy.pac-url":""}}
    http code: 200
  • ネットワーク設定の変更
    PATCH "/api/connections/{connection}"
    必要権限: NetworkAdmin
    パラメータ: Network Manager で編集可能な値
    出力: 無し

    [ATDE ~]$ curl_rest -X PATCH -d ipv4.method=manual -d ipv4.addresses=198.51.100.123/16 https://armadillo.local:58080/api/connections/Wired%20connection%201

    http code: 200
  • ネットワークの接続
    POST "/api/connections/{connection}/up"
    必要権限: NetworkAdmin
    パラメータ: 無し
    出力: 無し

    [ATDE ~]$ curl_rest -X POST https://armadillo.local:58080/api/connections/Wired%20connection%201/up

    http code: 200
  • ネットワークの切断
    POST "/api/connections/{connection}/down"
    必要権限: NetworkAdmin
    パラメータ: 無し
    出力: 無し

    [ATDE ~]$ curl_rest -X POST https://armadillo.local:58080/api/connections/Wired%20connection%201/down

    http code: 200
  • ネットワーク設定の削除
    DELETE "/api/connections/{connection}"
    必要権限: NetworkAdmin
    パラメータ: 無し 出力: 無し

    [ATDE ~]$ curl_rest -X DELETE https://armadillo.local:58080/api/connections/178b8c95-fcad-4bb1-8040-5a02b9ad046f

    http code: 200
    [警告]

    通信に使用しているネットワークの設定を削除した場合は Armadillo へアクセスできなくなりますので、ご注意ください。

6.9.6.8. Rest API : WLAN

  • 無線ネットワークのリスト取得
    GET "/api/wlan/scan"
    必要権限: NetworkView
    パラメータ: (任意)rescan=true/false, false を指定するとキャッシュされているスキャン結果を出力します。
    出力: リスト

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/wlan/scan
    [{"id":"my_ap","signal":74,"bssid":"04:42:1A:E4:78:0C","chan":44,"rate":"540 Mbit/s","security":"WPA2 WPA3"},{"id":"other_ap","signal":65,"bssid":"AC:44:F2:56:22:38","chan":1,"rate":"130 Mbit/s","security":"WPA2"}]
    http code: 200
  • *無線ネットワークの接続
    POST "/api/wlan/connect"
    必要権限: NetworkAdmin
    パラメータ: ssid, passphrase, ifname, bssid, hidden. ssid 以外は任意です。
    出力: 生成した接続の uuid

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/wlan/connect -d ssid=my_ap -d passphrase=my_passphrase
    {"uuid":"178b8c95-fcad-4bb1-8040-5a02b9ad046f"}
    http code: 200
  • 無線ネットワーク アクセスポイントの設定
    POST "/api/wlan/ap"
    必要権限: NetworkAdmin
    パラメータ: ssid, passphrase, bridge_addr, hw_mode/channel, interface.
    interface は任意です。hw_mode:2.4GHz を使用する場合は "g"、5GHz を使用する場合は "a" を設定します。
    channel: 2.4GHz の場合は 1 〜 13、5GHz の場合は 36、40、44、48 を設定します。
    hw_mode/channel を設定しない場合は自動的に選択されますが、両方を未設定にすることはできません。
    出力: 無し

    [ATDE ~]$ curl_rest -d ssid=my_ap -d passphrase=my_passphrase -d bridge_addr=198.51.100.1/24 -d channel=3 https://armadillo.local:58080/api/wlan/ap

    http code: 200
    [警告]

    アクセスポイントを設定するとクライアントの接続が無効になります。

    [ティップ]

    クライアントの接続の削除は DELETE "/api/connections/{connection}" で行えます。

  • 無線ネットワーク アクセスポイントの削除
    DELETE "/api/wlan/ap"
    必要権限: NetworkAdmin
    パラメータ: interface (任意)
    出力: 無し

    [ATDE ~]$ curl_rest -X DELETE https://armadillo.local:58080/api/wlan/ap

    http code: 200

6.9.6.9. Rest API : WWAN の設定

  • WWAN の設定追加
    POST "/api/wwan"
    必要権限: NetworkAdmin
    パラメータ: apn, user, password, auth_type (CHAP/PAP, デフォルト CHAP), mccmnc, ipv6 (bool、デフォルト true)
    apn 以外は任意です。
    出力: 追加された接続の uuid

    [ATDE ~]$ curl_rest -d apn=provider.tld -d user=provider -d password=provider https://armadillo.local:58080/api/wwan
    {"uuid":"ce603d3e-838b-4ac8-b7fd-6a3f1abe4003"}
    http code: 200
  • WWAN の設定削除
    DELETE "/api/wwan"
    必要権限: NetworkAdmin
    パラメータ: 無し
    出力: 無し

    [ATDE ~]$ curl_rest -X DELETE https://armadillo.local:58080/api/wwan

    http code: 200
[注記]

WWAN の設定確認または一時的な切断は connection の API で行ってください。

  • IMEI の取得
    GET "/api/wwan/imei"
    必要権限: NetworkView
    パラメータ: 無し
    出力: LTE モジュールの IMEI

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/wwan/imei
    {"imei":"XXXXXXXXXXXXXXX"}
    http code: 200
  • 電話番号の取得
    GET "/api/wwan/phone_numbers"
    必要権限: NetworkView
    パラメータ: 無し
    出力: SIM カードに設定されている電話番号

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/wwan/phone_numbers
    {"phone_numbers":["XXXXXXXXXXX"]}
    http code: 200
  • 電波品質の取得
    GET "/api/wwan/signal_quality"
    必要権限: NetworkView
    パラメータ: 無し
    出力: 電波品質(mmcli コマンドで出力される signal quality 相当の値)

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/wwan/signal_quality
    {"signal_quality":"54"}
    http code: 200
  • SMS 一覧の取得
    GET "/api/wwan/sms"
    必要権限: SmsView
    パラメータ: 無し
    出力: SMS メッセージ ID 一覧

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/wwan/sms
    {"message_ids":["0", "1"]}
    http code: 200
  • SMS の取得
    GET "/api/wwan/sms/{message_id}"
    必要権限: SmsView
    パラメータ: 無し
    出力: SMS の内容

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/wwan/sms/0
    {"sms":{"content":{"data":"--","number":"XXXXXXXXXXX","text":"message"},"dbus_path":"/org/freedesktop/ModemManager1/SMS/0","properties":{"pdu_type":"deliver","state":"received","storage":"me","timestamp":"20YY-MM-DDThh:mm:ss+ZZ"}}}

    http code: 200
[注記]

message_id は SMS 一覧の取得で表示された値を使用します。

  • SMS の作成・送信
    POST "/api/wwan/sms"
    必要権限: SmsSend
    パラメータ: phone_number: 送信先電話番号, message: 送信するメッセージ
    出力: 無し

    [ATDE ~]$ curl_rest -d phone_number=XXXXXXXXXXX -d message="message" https://armadillo.local:58080/api/wwan/sms

    http code: 200
  • SMS の削除
    DELETE "/api/wwan/sms/{message_id}"
    必要権限: SmsView
    パラメータ: 無し
    出力: 無し

    [ATDE ~]$ curl_rest -X DELETE https://armadillo.local:58080/api/sms/0

    http code: 200
[注記]

message_id は SMS 一覧の取得で表示された値を使用します。

  • SMS の全削除
    DELETE "/api/wwan/sms"
    必要権限: SmsView
    パラメータ: 無し
    出力: 無し

    [ATDE ~]$ curl_rest -X DELETE https://armadillo.local:58080/api/sms

    http code: 200

6.9.6.10. Rest API : DHCP の設定

  • DHCP の設定確認
    GET "/api/dhcp"
    必要権限: NetworkView
    パラメータ: 無し
    出力: interface, ip_addr, start_addr, end_addr, lease_time のリスト

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/dhcp
    [{"interface":"br_ap","ip_addr":"198.51.100.1/24","start_addr":"198.51.100.10","end_addr":"198.51.100.20","lease_time":"3600"}]
    http code: 200
  • DHCP の設定
    POST "/api/dhcp/{interface}"
    必要権限: NetworkAdmin
    パラメータ: start_addr, end_addr, lease_time
    lease_time を設定しなかった場合は 3600 (秒)とする
    出力: 無し

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/dhcp/br_ap -d start_addr=198.51.100.10 -d end_addr=198.51.100.20

    http code: 200
  • DHCP の設定削除
    DELETE "/api/dhcp/{interface}"
    必要権限: NetworkAdmin
    パラメータ: 無し
    出力: 無し

    [ATDE ~]$ curl_rest -X DELETE https://armadillo.local:58080/api/dhcp/br_ap

    http code: 200

6.9.6.11. Rest API : NAT の設定

  • NAT (masquerade) の設定確認
    GET "/api/nat"
    必要権限: NetworkView
    パラメータ: 無し
    出力: NAT されている interface のリスト

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/nat
    [{"interface":"eth0"}]
    http code: 200
  • NAT の設定
    POST "/api/nat/{interface}"
    必要権限: NetworkAdmin
    パラメータ: 無し
    出力: 無し

    [ATDE ~]$ curl_rest -X POST https://armadillo.local:58080/api/nat/eth0

    http code: 200
  • NAT の削除
    DELETE "/api/nat/{interface}"
    必要権限: NetworkAdmin
    パラメータ: 無し
    出力: 無し

    [ATDE ~]$ curl_rest -X DELETE https://armadillo.local:58080/api/nat/eth0

    http code: 200
  • ポートフォワードの設定確認
    GET "/api/port_forwarding"
    必要権限: NetworkView
    パラメータ: 無し
    出力: フォワードされてるポート

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/port_forwarding
    [{"interface":"eth0","protocol":"tcp","dport":"22","destination":"127.0.0.1","destination_port":"2222"}]
    http code: 200
  • ポートフォワードの設定
    POST "/api/port_forwarding"
    必要権限: NetworkAdmin
    パラメータ: interface, protocol (デフォルト tcp), dport, destination, destination_port
    出力: 無し

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/port_forwarding -d interface=eth0  -d dport=22 -d de
    stination=127.0.0.1 -d destination_port=2222

    http code: 200
  • ポートフォワードの削除
    DELETE "/api/port_forwarding"
    必要権限: NetworkAdmin
    パラメータ: interface, protocol (デフォルト tcp), dport, destination, destination_port
    出力: 無し

    [ATDE ~]$ curl_rest https://armadillo.local:58080/api/port_forwarding -X DELETE -H "Content-Type: application/json" -d '{"interface":"eth0","protocol":"tcp","dport":"22","destination":"127.0.0.1","destination_port":"2222"}'

    http code: 200

6.9.6.12. Rest API : VPN の設定

VPN クライアントは、現在 OpenVPN をサポートしています。

  • VPN の設定
    POST "/api/vpn/openvpn"
    必要権限: VpnAdmin
    パラメータ: setting_name, conf, auth_type, username, password, cert, key, key_pass
    setting_name: 設定名です。任意の文字列を設定してください。
    conf: OpenVPN の設定ファイルです。
    auth_type: 認証方式です。userpass(ユーザ名とパスワード) または cert(証明書) を設定してください。
    username: auth_typeuserpass の場合、ユーザ名を設定します。
    password: auth_typeuserpass の場合、パスワードを設定します。
    cert: auth_typecert の場合、証明書ファイルを設定します。OpenVPN の設定ファイルに含まれている場合は不要です。
    key: auth_typecert の場合、鍵ファイルを設定します。OpenVPN の設定ファイルに含まれている場合は不要です。
    key_pass: 鍵がパスワードで保護されている場合、そのパスワードを設定します。
    出力: 無し
[ATDE ~]$ curl_rest https://armadillo.local:58080/api/vpn/openvpn -F setting_name=myvpn -F conf=@"$HOME/conf.ovpn" -F auth_type=userpass -F username=myname -F password=mypass
http code: 200

図6.96 ユーザ名とパスワード認証の例


[ATDE ~]$ curl_rest https://armadillo.local:58080/api/vpn/openvpn  -F setting_name=myvpn -F conf=@"$HOME/conf.ovpn" -F auth_type=cert -F cert=@"$HOME/cert.crt" -F key=@"$HOME/key.key" -F key_pass=mykeypass
http code: 200

図6.97 証明書認証の例


[注記]

コンテナ内から VPN 設定の Rest API を使う場合、 Armadillo 上に alpine_openvpn コンテナイメージが存在していないと、 正しく設定されません。このコンテナイメージが存在していない場合、先に ABOS Web の Web UI やコンテナ外からの Rest API で 設定を行ってください。一度 alpine_openvpn コンテナイメージがインストールされれば、コンテナ内からも Rest API で設定できます。 alpine_openvpn コンテナイメージは VPN 設定を削除しても残り続けますが、VPN 設定を削除した後に swupdate でアップデートを行うと削除されますので、その場合は再度 alpine_openvpn コンテナイメージのインストールを行う必要があります。

  • VPN の接続
    POST "/api/vpn/up"
    必要権限: VpnAdmin
    パラメータ: 無し
    出力: 無し
[ATDE ~]$ curl_rest -X POST https://armadillo.local:58080/api/vpn/up
http code: 200
  • VPN の切断
    POST "/api/vpn/down"
    必要権限: VpnAdmin
    パラメータ: 無し
    出力: 無し
[ATDE ~]$ curl_rest -X POST https://armadillo.local:58080/api/vpn/down
http code: 200
  • VPN 設定の削除
    DELETE "/api/vpn/openvpn"
    必要権限: VpnAdmin
    パラメータ: 無し
    出力: 無し
[ATDE ~]$ curl_rest -X DELETE https://armadillo.local:58080/api/vpn/openvpn
http code: 200

6.9.6.13. Rest API : 時刻の設定

  • 時刻の状況確認
    GET "/api/time/ntp_info"
    必要権限: TimeView
    パラメータ: 無し
    出力: time_now: epoch 形式の現在時刻、ntp_server_ip: 現在同期中のサーバーアドレス。同期されていない場合は「null」となります。 ntp_server_offset: 現在同期中のサーバーとの時刻の遅れ(マイナスの場合は Armadillo がサーバーより早いです)
[ATDE ~]$ curl_rest https://armadillo.local:58080/api/time/ntp_info
{"ntp_server_ip":"203.0.113.10","ntp_server_offset":"-0.000015824","time_now":1710139558}
http code: 200
  • NTP の設定確認
    GET "/api/time/ntp_config"
    必要権限: TimeView
    パラメータ: 無し
    出力: servers: 同期する対象、initstepslew: Armadillo 起動時に同期するかどうかの設定
[ATDE ~]$ curl_rest https://armadillo.local:58080/api/time/ntp_config
{"servers":["pool pool.ntp.org iburst"],"initstepslew":"10 pool.ntp.org"}
http code: 200
  • NTP の設定
    POST "/api/time/ntp_config"
    必要権限: TimeAdmin
    パラメータ: servers: 同期する対象、initstepslew: Armadillo 起動時に同期するかどうかの設定。パラメータを送信しない場合は設定されません。 値が空の場合は設定が削除されて、「 default 」の場合は Armadillo Base OS のデフォルトに戻ります。
    出力: 取得時と同じ
[ATDE ~]$ curl_rest https://armadillo.local:58080/api/time/ntp_config -X POST -d "servers=server 203.0.113.10 iburst" -d "servers=server 203.0.113.11 iburst" -d "initstepslew="
{"servers":["server 203.0.113.10 iburst","server 203.0.113.11 iburst"],"initstepslew":null}
http code: 200
[ATDE ~]$ curl_rest https://armadillo.local:58080/api/time/ntp_config -X POST -d "servers=default&initstepslew=default"
{"servers":["pool pool.ntp.org iburst"],"initstepslew":"10 pool.ntp.org"}
http code: 200
  • タイムゾーンの確認
    GET "/api/time/timezone"
    必要権限: TimeView
    パラメータ: 無し
    出力: timezone: 使用されているタイムゾーン
[ATDE ~]$ curl_rest https://armadillo.local:58080/api/time/timezone
{"timezone":"Asia/Tokyo"}
http code: 200
  • タイムゾーンの設定
    POST "/api/time/timezone"
    必要権限: TimeAdmin
    パラメータ: timezone: 設定するタイムゾーン
    出力: 無し
[ATDE ~]$ curl_rest https://armadillo.local:58080/api/time/timezone -X POST -d "timezone=Asia/Tokyo"
http code: 200
  • 時刻を強制的に設定する
    POST "/api/time/set"
    必要権限: TimeAdmin
    パラメータ: timestamp: epoch 形式の時刻
    出力: 無し
[ATDE ~]$ curl_rest https://armadillo.local:58080/api/time/set -X POST -d "timestamp=$(date +%s)"
http code: 200

6.9.6.14. Rest API : 電源制御

  • 再起動
    POST "/api/reboot"
    必要権限: Reboot
    パラメータ: 無し
    出力: 無し

    [ATDE ~]$ curl_rest -X POST https://armadillo.local:58080/api/reboot

    http code: 200
  • 停止
    POST "/api/poweroff"
    必要権限: Poweroff
    パラメータ: 無し
    出力: 無し

    [ATDE ~]$ curl_rest -X POST https://armadillo.local:58080/api/poweroff

    http code: 200

6.9.6.15. Rest API : ABOS Web 制御

  • リスタート
    POST "/api/abosweb/restart"
    必要権限: AbosWebRestart
    パラメータ: 無し
    出力: コネクションリセット。ABOS Web はリスタートする前に一度終了するためコネクションリセットが発生します。

    [ATDE ~]$ curl_rest -X POST https://armadillo.local:58080/api/abosweb/restart

    http code: 000
    curl: (52) Empty reply from server

6.9.6.16. Rest API : ユーザー設定とユーザーデータの管理

  • ユーザー設定とユーザーデータの削除
    POST "/api/reset_default"
    必要権限: ResetDefault
    パラメータ: 無し
    出力: abos-ctrl reset-default の出力 (stdout または stderr)、および出力ステータス (exit_code または exit_signal)

    [ATDE ~]$ curl_rest -X POST https://armadillo.local:58080/api/reset_default
    {"stdout":"rm -f /etc/NetworkManager/system-connections/*\n"}
    {"stdout":"persist_file -r /etc/NetworkManager/system-connections\n"}
    {"stdout":"persist_file -r /etc/dnsmasq.d\n"}
    {"stdout":"rc-service dnsmasq restart\n"}
    {"stdout":"/etc/init.d/iptables save\n"}
    {"stdout":"sed -i -e '/NETAVARK/d' /etc/iptables/rules-save\n"}
    {"stdout":"persist_file /etc/iptables/rules-save\n"}
    {"stdout":"podman stop -a\n"}
    {"stdout":"find /var/app/volumes /var/log -mindepth 1 -delete\n"}
    {"stdout":"Starting clone to /dev/mmcblk0p1\n"}
    {"stdout":"Cloning rootfs\n"}
    {"stdout":"Updating appfs snapshots\n"}
    {"stdout":"Reusing up-to-date bootloader\n"}
    {"stdout":"Rollback clone successful\n"}
    {"stderr":"WARNING: Rebooting!\n"}
    {"exit_code":0}

    http code: 200

6.9.6.17. Rest API : カスタムスクリプトの実行

ユーザが Armadillo に追加したスクリプトを Rest API を使用して実行することができます。 実行したいスクリプトに実行権限を付与し、Armadillo の /etc/atmark/abos_web/customize_rest ディレクトリ下に置いてください。

実行に root 権限が必要なスクリプトの場合は、 以下のように /etc/doas.d/abos_web_customize.conf にスクリプトを追加してください。

[armadillo ~]# cat /etc/doas.d/abos_web_customize.conf
permit nopass abos-web-admin as root cmd /etc/atmark/abos_web/customize_rest/root_command.sh
  • 任意のスクリプト実行
    POST "/api/custom/{script}"
    必要権限: Custom パラメータ: args でスクリプトの引数を順番に指定できます。
    root を true に設定すると root 権限でスクリプトを実行します。
    出力: /etc/atmark/abos_web/customize_rest/{script} {args} {args...} を実行して、 そのスクリプトの出力を stdout/stderr で返します。スクリプトが終了した際の出力ステータスは exit_code または exit_signal (どちらも int) です。

    [armadillo ~]# cat /etc/atmark/abos_web/customize_rest/print_args.sh
    #!/bin/sh

    printf "arg: %s\n" "$@"
    [ATDE ~]$ curl_rest -X POST https://armadillo.local:58080/api/custom/print_args.sh \
            -H 'Content-type: application/json' -d '{"args": ["param", "second arg"], "root":false}'
    {"stdout":"arg: param\n"}
    {"stdout":"arg: second arg\n"}
    {"exit_code":0}
[警告]

標準の ABOS Web には最小限の権限しか与えていません。
root 権限でスクリプトを実行する場合、 Armadillo の故障やセキュリティにも関わりますので、十分注意して追加してください。

6.9.7. カスタマイズ

ABOS Web をお客様の最終製品へ組み込む場合に、ロゴ画像や背景色、メニューの文言などを カスタマイズすることができます。詳細は 「ABOS Web をカスタマイズする」 を参照してください。

6.9.8. ユーザー設定とユーザーデータの削除

カスタマイズと Rest API トークン以外の設定内容と、 ユーザーデータを一括削除することができます。

ユーザーデータの削除では以下のデータを削除します。

  • /var/app/volumes ディレクトリ下のファイルを全て
  • /var/log ディレクトリ下のファイルを全て

ABOS Web のトップページから、「設定管理」ページへ移動し「ユーザー設定とユーザーデータの削除」にある 「削除」ボタンを押すと削除できます。削除後は Armadillo が再起動するので引き続き ABOS Web を使用する場合は、 再起動が完了してからアクセスしてください。

6.9.9. ABOS Web を停止する

図6.98「ABOS Web を停止する」に ABOS Web のサービスを停止する方法を示します。

[armadillo ~]# rc-update | grep abos-web 1
             abos-web |      default
[armadillo ~]# rc-service abos-web status 2
 * status: started
[armadillo ~]# rc-service abos-web stop 3
abos-web                 | * Stopping abos-web ... [ ok ]
[armadillo ~]# rc-update del abos-web 4
 * service abos-web deleted from runlevel default
[armadillo ~]# persist_file -d /etc/runlevels/default/abos-web 5

図6.98 ABOS Web を停止する


1

OpenRC に ABOS Web のサービスが登録されていることを確認します。

2

ABOS Web のサービスが起動していることを確認します。

3

ABOS Web のサービスを停止します。

4

サービスを管理している OpenRC から ABOS Web のサービスの登録を解除します。

5

サービス設定ファイルの削除を永続化します。

ABOS Web を停止すると ABOS Web の Rest API も使用できなくなります。

6.9.10. ABOS Web を起動する

図6.99「ABOS Web を起動する」に ABOS Web のサービスを起動する方法を示します。

[armadillo ~]# rc-update | grep abos-web 1
[armadillo ~]# rc-update add abos-web 2
* service abos-web added to runlevel default
[armadillo ~]# rc-service abos-web start 3
abos-web                 | * Starting abos-web ... [ ok ]
[armadillo ~]# persist_file /etc/runlevels/default/abos-web 4

図6.99 ABOS Web を起動する


1

OpenRC に ABOS Web のサービスが登録されていないことを確認します。何も出力されなければ登録されていません。

2

サービスを管理している OpenRC に ABOS Web のサービスを登録します。

3

ABOS Web のサービスを起動します。

4

サービス設定ファイルを永続化します。

6.10. ABOSDE から ABOS Web の機能を使用する

ABOSDE は以下に示す ABOS Web の情報取得や動作を行うことができます。

  • Armadillo の SWU バージョンを取得する
  • Armadillo のコンテナの情報を取得する
  • Armadillo のコンテナを起動・停止する
  • Armadillo のコンテナのログを取得する
  • Armadillo に SWU をインストールする

ABOSDE は ABOS Web の Rest API を用いて通信を行っていますので、ABOS Web にパスワードでログインができる状態である必要があります。 ABOS Web へのログインを行っていない場合は「ABOS Web とは」を参考にしてください。

ABOSDE から ABOS Web の機能を使用するには通信を行う対象の Armadillo を選択する必要があります。 図6.100「ABOSDE で ローカルネットワーク上の Armadillo をスキャンする」 の赤枠で囲まれているボタンをクリックすることで、ローカルネットワーク上で ABOS Web が動作している Armadillo をスキャンすることができます。 ただし、ATDE のネットワークを NAT に設定している場合は Armadillo がリストに表示されません。

images/abos-images/abos-web/abosde_monitor_welcome_page.png

図6.100 ABOSDE で ローカルネットワーク上の Armadillo をスキャンする


ABOSDE から ABOS Web に初めて通信を行う時、ABOS Web は通信に使用するためのトークンを発行します。 そのため、ABOSDE では 図6.101「ABOSDE の ABOS Web パスワード入力画面」 のように ABOS Web のパスワードを求められますので、設定したパスワードを入力してください。

images/abos-images/abosde_enter_abos_web_password.png

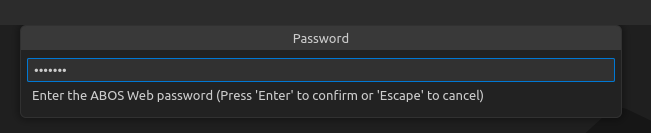

図6.101 ABOSDE の ABOS Web パスワード入力画面


6.10.1. Armadillo の SWU バージョンを取得する

ローカルネットワーク上の Armadillo をスキャンした後に、 図6.102「ABOSDE で Armadillo の SWU バージョンを取得」 の赤枠で囲まれているボタンをクリックすることで、選択した Armadillo の SWU バージョンを取得することができます。

images/abos-images/abosde_get_swu_versions.png

図6.102 ABOSDE で Armadillo の SWU バージョンを取得


6.10.2. Armadillo のコンテナの情報を取得する

ローカルネットワーク上の Armadillo をスキャンした後に、 図6.103「ABOSDE で Armadillo のコンテナ情報を取得」 の赤枠で囲まれているボタンをクリックすることで、選択した Armadillo のコンテナの情報を取得できます。 表示されるコンテナの情報は以下の通りとなります。

  • state : コンテナが起動中の場合は running、コンテナが停止中の場合は exited
  • image : コンテナのイメージ名
  • command : コンテナ起動時に実行しているコマンド
images/abos-images/abosde_get_containers_info.png

図6.103 ABOSDE で Armadillo のコンテナ情報を取得


6.10.3. Armadillo のコンテナを起動・停止する

ローカルネットワーク上の Armadillo をスキャンした後に、 図6.104「ABOSDE で Armadillo のコンテナを起動」 の赤枠で囲まれているボタンをクリックすることで、選択したコンテナを起動することができます。 コンテナを起動できた場合はコンテナの status が running に変化します。 また、図6.105「ABOSDE で Armadillo のコンテナを停止」 の赤枠で囲まれているボタンをクリックすることで、選択したコンテナを停止することができます。 コンテナを停止できた場合はコンテナの status が exited に変化します。

images/abos-images/abosde_run_container.png

図6.104 ABOSDE で Armadillo のコンテナを起動


images/abos-images/abosde_stop_container.png

図6.105 ABOSDE で Armadillo のコンテナを停止


6.10.4. Armadillo のコンテナのログを取得する

図6.106「ABOSDE で Armadillo のコンテナのログを取得」 の赤枠で囲まれているボタンをクリックすることで、コンテナが出力したログを取得することができます。 ログは VS Code のテキストエディタに開かれます。コンテナが何もログを出力していない場合は表示されません。

images/abos-images/abosde_get_container_log.png

図6.106 ABOSDE で Armadillo のコンテナのログを取得


6.10.5. Armadillo に SWU をインストールする

ローカルネットワーク上の Armadillo をスキャンした後に、 図6.107「ABOSDE で Armadillo に SWU をインストール」 の赤枠で囲まれているボタンをクリックすることで、選択した Armadillo に SWU をインストールすることができます。 SWU インストールのログは VS Code 画面下部の OUTPUT に表示されます。

images/abos-images/abosde_install_swu.png

図6.107 ABOSDE で Armadillo に SWU をインストール


6.11. ssh 経由で Armadillo Base OS にアクセスする

Armadillo-610 にはopensshがインストールされていますが、デフォルトではSSHサーバーが起動していません。

SSHサーバーを自動的に起動するようにするためには、以下のコマンドを実行してください。

[armadillo:~]# rc-update add sshd
 * service sshd added to runlevel default
[armadillo ~]# persist_file /etc/runlevels/default/sshd
[ 2819.277066] EXT4-fs (mmcblk2p1): re-mounted. Opts: (null)
[armadillo ~]# reboot

上記の例では、再起動後も設定が反映されるように、 persist_file コマンドでeMMCに設定を保存しています。

6.12. コマンドラインからネットワーク設定をする

基本的に、 Armadillo-610 のネットワーク設定は、「ネットワーク設定」で紹介したとおり、 ABOS Web で行います。 しかし、 ABOS Webで対応できない複雑なネットワーク設定を行いたい場合などは、コマンドラインからネットワークの設定を行うことも可能です。

ここでは、コマンドラインからネットワークを設定する方法について説明します。

6.12.1. 接続可能なネットワーク

Armadillo-610 は、1つの Ethernet ポートが搭載されています。 Linuxからは、 eth0 に見えます。

表6.8 ネットワークとネットワークデバイス

ネットワーク ネットワークデバイス 出荷時の設定

Ethernet

eth0

DHCP


6.12.2. IP アドレスの確認方法

Armadillo-610 の IP アドレスを確認するには、ip addr コマンドを使用します。

[armadillo ~]# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP qlen 1000
    link/ether 00:11:0c:00:0b:79 brd ff:ff:ff:ff:ff:ff
    inet 172.16.1.84/16 brd 172.16.255.255 scope global dynamic noprefixroute eth0
       valid_lft 28786sec preferred_lft 28786sec
    inet6 fe80::e9c0:7b3c:c0c9:3c4/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

図6.108 IP アドレスの確認


inet となっている箇所が IP アドレスです。 特定のインターフェースのみを表示したい場合は、以下のようにします。

[armadillo ~]# ip addr show dev eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP qlen 1000
    link/ether 00:11:0c:00:0b:79 brd ff:ff:ff:ff:ff:ff
    inet 172.16.1.84/16 brd 172.16.255.255 scope global dynamic noprefixroute eth0
       valid_lft 28656sec preferred_lft 28656sec
    inet6 fe80::e9c0:7b3c:c0c9:3c4/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

図6.109 IP アドレス(eth0)の確認


6.12.3. ネットワークの設定方法

Armadillo-610 では、通常の Linux システムと同様、ネットワークインターフェースの設定は NetworkManager を使用します。 NetworkManager はすべてのネットワーク設定をコネクションとして管理します。コネクションには「どのようにネットワークへ接続するか」、 「どのようにネットワークを作成するか」を記述し、 /etc/NetworkManager/system-connections/ に保存します。 また、1つのデバイスに対して複数のコネクションを保存することは可能ですが、1つのデバイスに対して有効化にできるコネクションは1つだけです。

NetworkManager は、従来の /etc/network/interfaces を使った設定方法もサポートしていますが、本書では nmcli を用いた方法を中心に紹介します。

6.12.3.1. nmcli について

nmcli は NetworkManager を操作するためのコマンドラインツールです。 図6.110「nmcli のコマンド書式」nmcli の書式を示します。このことから、 nmcli は「オブジェクト (OBJECT) というものが存在し、 それぞれのオブジェクトに対してコマンド (COMMAND) を実行する。」という書式でコマンドを入力することがわかります。 また、オブジェクトそれぞれに help が用意されていることもここから読み取れます。

nmcli [ OPTIONS ] OBJECT { COMMAND | help }

図6.110 nmcli のコマンド書式


6.12.4. nmcli の基本的な使い方

ここでは nmcli の、基本的な使い方を説明します。

6.12.4.1. コネクションの一覧

登録されているコネクションの一覧を確認するには、次のようにコマンドを実行します。 [13]

[armadillo ~]# nmcli connection
NAME                UUID                                  TYPE      DEVICE
Wired connection 1  a6f99120-b4ed-3823-a6f0-0491d4b6101e  ethernet  eth0

図6.111 コネクションの一覧


表示された NAME については、以降 [ID] として利用することができます。

6.12.4.2. コネクションの有効化・無効化

コネクションを有効化するには、次のようにコマンドを実行します。

[armadillo ~]# nmcli connection up [ID]

図6.112 コネクションの有効化


コネクションを無効化するには、次のようにコマンドを実行します。

[armadillo ~]# nmcli connection down [ID]

図6.113 コネクションの無効化


6.12.4.3. コネクションの作成

コネクションを作成するには、次のようにコマンドを実行します。

[armadillo ~]# nmcli connection add con-name [ID] type [type] ifname [interface name]

図6.114 コネクションの作成


[ID] にはコネクションの名前(任意)、[type] には ethernet、wifi といった接続タイプ、 [interfacename] にはインターフェース名(デバイス)を入力します。 これにより /etc/NetworkManager/system-connections/ に[ID]の名前でコネクション ファイルが作成されます。このファイルを vi などで編集し、コネクションを修正する ことも可能です。

Armadillo-610 を再起動したときにコネクションファイルが消えてしまわないように、 persist_file コマンドで永続化する必要があります。 persist_file コマンドに関する詳細は「persist_file について」を参照してください。

[armadillo ~]# persist_file /etc/NetworkManager/system-connections/<コネクションファイル名>

図6.115 コネクションファイルの永続化


[注記]

別の Armadillo-610 からコネクションファイルをコピーした場合は、コネクションファイルの パーミッションを 600 に設定してください。 600 に設定後、 nmcli c reload コマンドでコネクションファイルを再読込します。

[armadillo ~]# chmod 600 /etc/NetworkManager/system-connections/<コネクションファイル名>
[armadillo ~]# persist_file /etc/NetworkManager/system-connections/<コネクションファイル名>
[armadillo ~]# nmcli c reload

swu イメージを使用してコネクションファイルのアップデートを行う場合は、 swu イメージに含めるコネクションファイルのパーミッションを 600 に設定してから、 swu イメージを作成してください。 アップデート実行時には swu イメージ作成時のパーミッションが維持されるため、 上記のコマンド実行手順は不要です。 swu イメージに関しては 「アップデート機能について」 を参考にしてください。

6.12.4.4. コネクションの削除

コネクションを削除するには、次のようにコマンドを実行します。

[armadillo ~]# nmcli connection delete [ID]

図6.116 コネクションの削除


これにより /etc/NetworkManager/system-connections/ のコネクションファイルも同時に削除されます。 コネクションの作成と同様に persist_file コマンドで永続化する必要があります。

[armadillo ~]# persist_file -d /etc/NetworkManager/system-connections/<コネクションファイル名>

図6.117 コネクションファイル削除時の永続化


6.12.4.5. 固定IPアドレスに設定する

表6.9「固定 IP アドレス設定例」の内容に設定する例を、 図6.118「固定 IP アドレス設定」に示します。

表6.9 固定 IP アドレス設定例

項目設定

IP アドレス

192.0.2.10

マスク長

24

デフォルトゲートウェイ

192.0.2.1


[armadillo ~]# nmcli connection modify [ID] \
ipv4.method manual ipv4.addresses 192.0.2.10/24 ipv4.gateway 192.0.2.1

図6.118 固定 IP アドレス設定


6.12.4.6. DNS サーバーを指定する

DNS サーバーを指定する例を、図6.119「DNS サーバーの指定」に示します。

[armadillo ~]# nmcli connection modify [ID] ipv4.dns 192.0.2.1

図6.119 DNS サーバーの指定


6.12.4.7. DHCP に設定する

DHCP に設定する例を、図6.120「DHCP の設定」に示します。

[armadillo ~]# nmcli connection modify [ID] ipv4.method auto

図6.120 DHCP の設定


[注記]

-ipv4.addresses のように、プロパティ名の先頭に "-" を付けることで設 定したプロパティを削除することができます。反対に "+" を付けることで プロパティを追加することができます。

6.12.4.8. コネクションの修正を反映する

有効化されているコネクションを修正した場合、かならず修正したコネクションを再 度有効化してください。

[armadillo ~]# nmcli connection down [ID]
[armadillo ~]# nmcli connection up [ID]

図6.121 コネクションの修正の反映


6.12.4.9. デバイスの一覧

デバイスの一覧(デバイス名、タイプ、状態、有効なコネクション)を確認するには、次のようにコマン ドを実行します。

[armadillo ~]# nmcli device
DEVICE  TYPE      STATE        CONNECTION
eth0    ethernet  connected    Wired connection 1
lo      loopback  unmanaged    --

図6.122 デバイスの一覧


6.12.4.10. デバイスの接続

デバイスを接続するには、次のようにコマンドを実行します。

[armadillo ~]# nmcli device connect [ifname]

図6.123 デバイスの接続


[注記]

デバイスを接続するには、接続しようとしているデバイスの有効なコネク ションが必要です。"Error: neither a valid connection nor device given" というメッセージが表示された場合には、 nmcli connection など で有効なコネクションがあるかを確認してください。

6.12.4.11. デバイスの切断

デバイスを切断するには、次のようにコマンドを実行します。

[armadillo ~]# nmcli device disconnect [ifname]

図6.124 デバイスの切断


6.12.5. 有線 LAN

有線 LAN で正常に通信が可能か確認します。設定を変更した場合、必ず変更したインターフェースを再度有効化してください。

同じネットワーク内にある通信機器と PING 通信を行います。以下の例では、通信機器が「192.0.2.20」という IP アドレスを持っていると想定しています。

[armadillo ~]# ping -I eth0 -c 3 192.0.2.20 1
PING 192.0.2.20 (192.0.2.20): 56 data bytes
64 bytes from 192.0.2.20: seq=0 ttl=64 time=3.056 ms
64 bytes from 192.0.2.20: seq=1 ttl=64 time=1.643 ms
64 bytes from 192.0.2.20: seq=2 ttl=64 time=1.633 ms

--- 192.0.2.20 ping statistics ---
3 packets transmitted, 3 packets received, 0% packet loss
round-trip min/avg/max = 1.633/2.110/3.056 ms

図6.125 有線 LAN の PING 確認


1

-I オプションでインターフェースを指定できます。

[注記]

有線 LAN 以外のインターフェースが有効化されている場合、ルーティングの設定などにより、ネットワーク通信に有線 LAN が使用されない場合があります。 設定を必ず確認してください。確実に有線 LAN の接続確認をする場合は、有線 LAN 以外のインターフェースを無効化してください。

6.12.6. ファイアウォールの設定方法

開放しているポートが存在すると攻撃者の標的になる可能性があります。 開発したサーバーが使用するポートに対して、アクセスできる IP アドレスを制限することでセキュリティ上のリスクを低減することができます。

ここでは、iptables コマンドを使用した、パケットフィルタリングによるアクセス制限方法を紹介します。

図6.126「特定のポートに対する IP アドレスのフィルタリング」の例では、Armadillo の特定のポートに対して、特定の IP アドレスからのアクセスのみを受け入れるようにします。 この例では、<送信元 IP アドレス> は Armadillo にパケットを送信する IP アドレス、<ポート番号> はパケットを受け入れる Armadillo のポート番号、<プロトコル> は通信プロトコルのことを指します。 また、<ポート番号> はパケットを受け入れる Armadillo のポート番号のことを指します。

[armadillo ~]# iptables -I INPUT -s <送信元 IP アドレス> -p <プロトコル> --dport <ポート番号> -j ACCEPT 1
[armadillo ~]# iptables -A INPUT -p <プロトコル> --dport <ポート番号> -j REJECT 2
[armadillo ~]# iptables -L 3
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
ACCEPT     <プロトコル>  --  <送信元 IP アドレス> anywhere             <プロトコル> dpt:<ポート番号>
REJECT     <プロトコル>  --  anywhere             anywhere             <プロトコル> dpt:<ポート番号> reject-with icmp-port-unreachable
... 省略

[armadillo ~]# /etc/init.d/iptables save 4
[armadillo ~]# persist_file /etc/iptables/rules-save 5

図6.126 特定のポートに対する IP アドレスのフィルタリング


1

<ポート番号> に <送信元 IP アドレス> から送られてきたパケットを受け入れるように設定します。

2

<ポート番号> に <送信元 IP アドレス> 以外から送信されてきたパケットを拒否するように設定します。

3

想定通りに設定されているか確認します。

4

上記の設定を設定ファイル /etc/iptables/rules-save に保存します。

5

保存した設定ファイルを永続化します。

図6.126「特定のポートに対する IP アドレスのフィルタリング」はあくまで一例ですが、このように iptables コマンドを用いることで開発したサーバーにアクセスできる IP アドレスを制限することができます。

上記の設定を削除する場合は図6.127「特定のポートに対する IP アドレスのフィルタリングの設定を削除」に示すコマンドを実行してください。

[armadillo ~]# armadillo:~# iptables -L --line-number 1
Chain INPUT (policy ACCEPT)
num  target     prot opt source               destination
1    ACCEPT     <プロトコル>  --  <送信元 IP アドレス> anywhere             <プロトコル> dpt:<ポート番号>
2    REJECT     <プロトコル>  --  anywhere             anywhere             <プロトコル> dpt:<ポート番号> reject-with icmp-port-unreachable
... 省略

[armadillo ~]# iptables -D INPUT 2 2
[armadillo ~]# iptables -D INPUT 1 3
[armadillo ~]# /etc/init.d/iptables save 4
[armadillo ~]# persist_file /etc/iptables/rules-save 5

図6.127 特定のポートに対する IP アドレスのフィルタリングの設定を削除


1

削除する設定の番号(num)を確認します。 ここでは 1 番と 2 番の設定を削除します。

2

2 番の設定を削除します。

3

1 番の設定を削除します。

4

上記の設定を設定ファイル /etc/iptables/rules-save に保存します。

5

保存した設定ファイルを永続化します。

6.13. ストレージの操作

ここでは、microSDHC カードを接続した場合を例にストレージの使用方法を説明します。 以降の説明では、共通の操作が可能な場合に、microSD/microSDHC/microSDXCカードを microSD カードと表記します。

6.13.1. ストレージ内にアクセスする

Linux では、アクセス可能なファイルやディレクトリは、一つの木構造にまとめられています。あるストレージデバイスのファイルシステムを、 この木構造に追加することを、マウントするといいます。マウントを行うコマンドは、 mount です。

mount コマンドの典型的なフォーマットは、次の通りです。

mount [-t fstype] device dir

図6.128 mount コマンド書式


-t オプションに続く fstype には、ファイルシステムタイプを指定します。ファイルシステムタイプの指定は省略可能です。 省略した場合、mount コマンドはファイルシステムタイプを推測します。この推測は必ずしも適切なものとは限りませんので、 事前にファイルシステムタイプが分かっている場合は明示的に指定してください。 FAT32 ファイルシステムの場合は vfat 、EXT3 ファイルシステムの場合は ext3 を指定します。

[注記]

通常、購入したばかりの microSDHC カードは FAT32 または exFAT ファイルシステムでフォーマットされています。

device には、ストレージデバイスのデバイスファイル名を指定します。microSD カードのパーティション1の場合は /dev/mmcblk1p1 、 パーティション2の場合は /dev/mmcblk1p2 となります。

dir には、ストレージデバイスのファイルシステムをマウントするディレクトリを指定します。

SD インターフェース (CON1) に microSD カードを挿入し、以下に示すコマンドを実行すると、 /mnt ディレクトリに microSD カードのファイルシステムをマウントすることができます。 microSDカード内のファイルは、/mnt ディレクトリ以下に見えるようになります。

[armadillo ~]# mount -t vfat /dev/mmcblk1p1 /mnt
[armadillo ~]# ls /mnt
  :
  :

図6.129 ストレージのマウント


6.13.2. ストレージを安全に取り外す

ストレージを安全に取り外すには、アンマウントという作業が必要です。アンマウントを行うコマンドは、 umount です。 オプションとして、アンマウントしたいデバイスがマウントされているディレクトリを指定します。

[armadillo ~]# umount /mnt

図6.130 ストレージのアンマウント


6.13.3. ストレージのパーティション変更とフォーマット

通常、購入したばかりの microSD カードや USB メモリは、一つのパーティションを持ち、FAT32ファイルシステムでフォーマットされています。

パーティション構成を変更したい場合、 fdisk コマンドを使用します。 fdisk コマンドの使用例として、 一つのパーティションで構成されている microSD カードのパーティションを、2つに分割する例を図6.131「fdiskコマンドによるパーティション変更」に示します。 一度、既存のパーティションを削除してから、新たにプライマリパーティションを二つ作成しています。先頭のパーティションには 100MByte、 二つめのパーティションに残りの容量を割り当てています。先頭のパーティションは /dev/mmcblk1p1 、二つめは /dev/mmcblk1p2 となります。

[armadillo ~]# fdisk /dev/mmcblk1

Welcome to fdisk (util-linux 2.37.2).
Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.


Command (m for help): d
Selected partition 1
Partition 1 has been deleted.

Command (m for help): n
Partition type
   p   primary (0 primary, 0 extended, 4 free)
   e   extended (container for logical partitions)
Select (default p): p
Partition number (1-4, default 1): 1
First sector (2048-15138815, default 2048):
Last sector, +/-sectors or +/-size{K,M,G,T,P} (2048-15138815, default 15138815): +100M

Created a new partition 1 of type 'Linux' and of size 100 MiB.

Command (m for help): n
Partition type
   p   primary (1 primary, 0 extended, 3 free)
   e   extended (container for logical partitions)
Select (default p): p
Partition number (2-4, default 2): 2
First sector (206848-15138815, default 206848):
Last sector, +/-sectors or +/-size{K,M,G,T,P} (206848-15138815, default 15138815):

Created a new partition 2 of type 'Linux' and of size 7.1 GiB.

Command (m for help): w
The partition table has been altered.
Calling ioctl() to re-read partition table.
[  305.798606]  mmcblk1: p1 p2
Syncing disks.

図6.131 fdiskコマンドによるパーティション変更


FAT32 ファイルシステムでストレージデバイスをフォーマットするには、 mkfs.vfat コマンドを使用します。 また、EXT2 や EXT3、EXT4 ファイルシステムでフォーマットするには、mkfs.ext2mkfs.ext3mkfs.ext4 コマンドを使用します。 microSD カードのパーティション1を EXT4 ファイルシステムでフォーマットするコマンド例を次に示します

[armadillo ~]# mkfs.ext4 /dev/mmcblk1p1

図6.132 EXT4 ファイルシステムの構築


6.14. ボタンやキーを扱う

buttond サービスを使用することで、ボタンやキー入力をトリガーとする処理を簡単に実装できます。

/etc/atmark/buttond.confBUTTOND_ARGS を指定することで、動作を指定することができます:

  • --short <key> --action "command" : 短押しの設定。キーを 1 秒以内に離せば短押しと認識し "command"を実行します。認識する最大時間は --time <time_ms> オプションで変更可能です。
  • --long <key> --action "command" : 長押しの設定。キーを 5 秒押し続けたタイミングで "command" を実行します。長押しと認識する最低時間は --time <time_ms> オプションで変更可能です。
  • 1 つのキーに対して複数の設定が可能です。長押しの設定が複数ある場合、押したままの状態だと一番長い時間に設定されている "command" を実行します。途中でキーを離した場合は、キーを離した時間に応じた "command" を実行します。(例:buttond --short <key> --action "cmd1" --long <key> --time 2000 --action "cmd2" --long <key> --time 10000 --action "cmd3" <file> を実行した場合、1 秒以内に離すと "cmd1"、2 秒以上 10 秒以内に離すと "cmd2"、10 秒を越えたら "cmd3" を実行します)。

    • 短押し設定を複数指定する場合、時間の短い設定を先に指定してください。 0.5秒、1 秒を設定したい場合、1 秒 → 0.5 秒の順番で指定すると 0.5秒が無視されます。
  • --exit-timeout <time_ms> : 設定した時間の後に buttond を停止します。起動時のみに対応したい場合に使えます。
  • キーの設定の --exit-after オプション : キーのコマンドを実行した後に buttond を停止します。キーの対応を一回しか実行しないように使えます。

6.14.1. SW1 の短押しと長押しの対応

以下にデフォルトを維持したままで SW1 の短押しと長押しのそれぞれの場合にコマンドを実行させる例を示します。

[armadillo ~]# vi /etc/atmark/buttond.conf 1
BUTTOND_ARGS="$BUTTOND_ARGS --short prog1 --action 'date >> /tmp/shortpress'"
BUTTOND_ARGS="$BUTTOND_ARGS --long prog1 --time 5000 --action 'date >> /tmp/longpress'"
[armadillo ~]# persist_file /etc/atmark/buttond.conf 2
[armadillo ~]# rc-service buttond restart 3
buttond          | * Stopping button watching daemon ...                                         [ ok ]
buttond          | * Starting button watching daemon ...                                         [ ok ]
[armadillo ~]# cat /tmp/shortpress 4
Tue Mar 22 17:16:42 JST 2022
Tue Mar 22 17:16:43 JST 2022
[armadillo ~]# cat /tmp/longpress
Tue Mar 22 17:16:48 JST 2022

図6.133 buttond で SW1 を扱う


1

buttond の設定ファイルを編集します。この例では、短押しの場合 /tmp/shotpress に、5 秒以上の長押しの場合 /tmp/longpress に日付を出力します。

2

設定ファイルを保存します。

3

buttond サービスを再起動させます。ここでは再起動後短押しを 2 回、長押しを 1 回行ったとします。

4

押された回数を確認します。

[ティップ]

Debian 版と ABOS 3.18.4-at.4 以前では、 SW1 の押下を ENTER キーのリリースとして割り当てていました。 ABOS 3.18.4-at.4 以降の ABOS で同じ動作にしたい場合は armadillo-600-button-enter.dtbo を /boot/overlays.txt に追加してください。 詳細は 「DT overlay によるカスタマイズ」 を参照ください。

6.14.2. USB キーボードの対応

USB キーボードや他の入力デバイスにも対応できます。

  1. デバイスを接続してから、 buttond でデバイス名とキーコードを確認します。

    [armadillo ~]# buttond -vvv /dev/input/* /dev/input/by-*/* 1
    Skipping directory /dev/input/by-id
    Skipping directory /dev/input/by-path
    [78972.042] /dev/input/event2 4 4 458976: non-keyboard event ignored
    [78972.042] /dev/input/event2 LEFTCTRL (29) pressed: ignored 2
    [78972.042] /dev/input/by-id/usb-0566_3029-event-kbd 4 4 458976: non-keyboard event ignored
    [78972.042] /dev/input/by-id/usb-0566_3029-event-kbd LEFTCTRL (29) pressed: ignored
    [78972.042] /dev/input/by-path/platform-xhci-hcd.1.auto-usb-0:1:1.0-event-kbd 4 4 458976: non-keyboard event ignored
    [78972.042] /dev/input/by-path/platform-xhci-hcd.1.auto-usb-0:1:1.0-event-kbd LEFTCTRL (29) pressed: ignored
    [78972.130] /dev/input/event2 4 4 458976: non-keyboard event ignored
    [78972.130] /dev/input/event2 LEFTCTRL (29) released: ignored
    [78972.130] /dev/input/by-id/usb-0566_3029-event-kbd 4 4 458976: non-keyboard event ignored
    [78972.130] /dev/input/by-id/usb-0566_3029-event-kbd LEFTCTRL (29) released: ignored
    [78972.130] /dev/input/by-path/platform-xhci-hcd.1.auto-usb-0:1:1.0-event-kbd 4 4 458976: non-keyboard event ignored
    [78972.130] /dev/input/by-path/platform-xhci-hcd.1.auto-usb-0:1:1.0-event-kbd LEFTCTRL (29) released: ignored

    図6.134 buttond で USB キーボードのイベントを確認する


    1

    buttond-vvv で冗長出力にして、すべてのデバイスを指定します。

    2

    希望のキーを押すと、LEFTCTRL が三つのパスで認識されました。 一番安定する by-id のパスを控えておきます。

  2. USB デバイスを外すこともありますので、-i (inotify) で管理されてる入力デバイスとして追加します。 そうしないとデバイスを外したときにbuttondが停止します。

    [armadillo ~]# vi /etc/atmark/buttond.conf
    BUTTOND_ARGS="$BUTTOND_ARGS -i /dev/input/by-id/usb-0566_3029-event-kbd"
    BUTTOND_ARGS="$BUTTOND_ARGS --short LEFTCTRL --action 'podman_start button_pressed_container'"
    [armadillo ~]# persist_file /etc/atmark/buttond.conf
    [armadillo ~]# rc-service buttond restart

    図6.135 buttond で USB キーボードを扱う


6.14.3. Armadillo 起動時にのみボタンに反応する方法

Armadillo 起動時にのみ、例として SW1 の長押しに反応する方法を紹介します。

/etc/local.d/boot_switch.start に稼働期間を指定した buttond を起動させる設定を記載します。

buttond が起動してから 10秒以内に SW1 を一秒以上長押しすると myapp のコンテナの親プロセスに USR1 信号を送ります(アプリケーション側で信号を受信して、デバッグモードなどに切り替える想定です)。 SW1 が Armadillo 起動前に押された場合は、buttond の起動一秒後に実行されます。

[armadillo ~]# vi /etc/local.d/boot_switch.start
#!/bin/sh

buttond /dev/input/by-path/platform-gpio-keys-event \ 1
        --exit-timeout 10000 \ 2
        --long PROG1 --time 1000 --exit-after \ 3
                --action "podman exec myapp kill -USR1 1" & 4
[armadillo ~]# chmod +x /etc/local.d/boot_switch.start
[armadillo ~]# persist_file /etc/local.d/boot_switch.start

図6.136 buttond で SW1 を Armadillo 起動時のみ受け付ける設定例


1

SW1 の入力を /dev/input/by-path/platform-gpio-keys-event ファイルの PROG1 として認識できます。

2

buttond 起動後 10 秒経過すると終了します。

3

SW1 を一度検知した後すぐに終了します。

4

サービスとして動作させる必要がないため & を付けてバックグラウンド起動します。

6.15. 動作中の Armadillo の温度を測定する

この章では、Armadillo Base OS 搭載製品を組み込んだユーザー製品の熱設計時に役立つ温度プロファイラツールである「atmark-thermal-profiler」について紹介します。

6.15.1. 温度測定の重要性

Armadillo は製品ごとに動作温度範囲が設定されていますが、それらはあくまでも標準筐体に放熱材と共に取り付けて使用した場合の目安であり、実運用時には自作の筐体の使用や放熱の有無などで記載のスペック通りにならない場合があります。 また、 Armadillo には CPU または SoC が特定の温度以上になると、自動的にシャットダウンするサーマルシャットダウン機能が搭載されています。 そのため、現実的には Armadillo を組み込んだ製品を運用時と同等の環境で動作させつつ、実際に温度を計測して実運用時の CPU 及び SoC 温度がどの程度まで上がるか、サーマルシャットダウンは起こらないかを確かめる必要があります。

Armadillo Base OS 搭載製品では、動作中の Armadillo の各種温度等を取得しCSV形式で出力する atmark-thermal-profiler を利用することができますので、温度測定に役立てることができます。

6.15.2. atmark-thermal-profiler をインストールする

atmark-thermal-profiler は apk パッケージで公開されていますので、apk add コマンドでインストールすることが可能です。

[armadillo ~]# apk upgrade
[armadillo ~]# apk add atmark-thermal-profiler

図6.137 atmark-thermal-profiler をインストールする


[警告]

atmark-thermal-profiler はデバッグ(開発)用途で温度情報を収集及び解析するツールです。 atmark-thermal-profiler は、他の apk パッケージと同様に persist_file -a コマンドで永続的にインストールしておくことが可能ですが、 ログの保存のために Armadillo が起動している間 eMMC への書き込みを続けるので、 Armadillo を組み込んだ製品の運用時に動かしたままにしておくことは推奨しません。

atmark-thermal-profiler を永続的にインストールする場合は、運用時には必ず削除してください。

6.15.3. atmark-thermal-profiler を実行・停止する

図6.138「atmark-thermal-profiler を実行する」に示すコマンドを実行することで、 atmark-thermal-profiler が動作を開始します。

[armadillo ~]# rc-service atmark-thermal-profiler start

図6.138 atmark-thermal-profiler を実行する


図6.139「atmark-thermal-profiler を停止する」に示すコマンドを実行することで、 atmark-thermal-profiler が動作を停止します。

[armadillo ~]# rc-service atmark-thermal-profiler stop

図6.139 atmark-thermal-profiler を停止する


6.15.4. atmark-thermal-profiler が出力するログファイルを確認する

atmark-thermal-profiler は、インストール直後から自動的に温度やCPU負荷率、Load Averageなどの情報を30秒に1度の周期で集め、/var/log/thermal_profile.csvに追記していきます。

[armadillo ~]# head /var/log/thermal_profile.csv
DATE,ONESHOT,CPU_TMEP,SOC_TEMP,LOAD_AVE,CPU_1,CPU_2,CPU_3,CPU_4,CPU_5,USE_1,USE_2,USE_3,USE_4,USE_5
2022-11-30T11:11:05+09:00,0,54,57,0.24,/usr/sbin/rngd -b -p /run/rngd.pid -q -O jitter:buffer_size:4133 -O jitter:refill_thresh:4133 -O jitter:thread_count:1,/usr/sbin/chronyd -f /etc/chrony/chrony.conf,[kworker/1:3H-kb],podman network inspect podman,/usr/sbin/NetworkManager -n,22,2,2,0,0,
: (省略)

図6.140 ログファイルの内容例


thermal_profile.csv の1行目はヘッダ行です。 各列についての説明を表6.10「thermal_profile.csvの各列の説明」に記載します。

表6.10 thermal_profile.csvの各列の説明

ヘッダ 説明

DATE

その行のデータ取得日時です。 "年-月-日T時:分:秒+タイムゾーン" の形式で出力されます。

ONESHOT

この列が1の行のデータは、サーマルシャットダウンを含むシャットダウンが実行された時に取得されたことを示します。

CPU_TEMP

計測時点の CPU 温度を示します。単位は℃です。

SOC_TEMP

計測時点の SoC 温度を示します。単位は℃です。製品よっては非対応で、その場合は空白になります。

LOAD_AVE

計測時点から直近1分間のLoad Averageです。

CPU_1

計測時点のCPU使用率1位のプロセスです。

CPU_2

計測時点のCPU使用率2位のプロセスです。

CPU_3

計測時点のCPU使用率3位のプロセスです。

CPU_4

計測時点のCPU使用率4位のプロセスです。

CPU_5

計測時点のCPU使用率5位のプロセスです。

USE_1

計測時点のCPU使用率1位のプロセスのCPU使用率です。

USE_2

計測時点のCPU使用率2位のプロセスのCPU使用率です。

USE_3

計測時点のCPU使用率3位のプロセスのCPU使用率です。

USE_4

計測時点のCPU使用率4位のプロセスのCPU使用率です。

USE_5

計測時点のCPU使用率5位のプロセスのCPU使用率です。


6.15.5. 温度測定結果の分析

atmark-thermal-profiler を使用して得られたログファイルの内容を分析してみます。

6.15.5.1. サーマルシャットダウン温度の確認

予め、使用している Armadillo が何℃でサーマルシャットダウンするか確認しておきます。 ここでは、 Armadillo Base OS を搭載している Armadillo-IoT ゲートウェイ G4 を例とします。 他の製品では得られる結果が異なる場合があることに注意してください。

[armadillo ~]# cat /sys/class/thermal/thermal_zone0/trip_point_1_temp
105000 1
[armadillo ~]# cat /sys/class/thermal/thermal_zone1/trip_point_1_temp
105000 2

図6.141 サーマルシャットダウン温度の確認(Armadillo-IoT ゲートウェイ G4を例に)


1

CPU のサーマルシャットダウン温度です。ミリ℃で表記されているので、105℃でサーマルシャットダウンすることがわかります。

2

SoC のサーマルシャットダウン温度です。ミリ℃で表記されているので、105℃でサーマルシャットダウンすることがわかります。

6.15.5.2. 温度測定結果のグラフ化

atmark-thermal-profiler が出力するログ(thermal_profile.csv)はCSVファイルなので、各種表計算ソフトでインポートしてグラフ化することが可能です。 これにより Armadillo 動作中の温度の変化が可視化され、得られる情報が見やすくなります。

図6.142「Armadillo-IoT ゲートウェイ G4で取得した温度のグラフ」は Armadillo-IoT ゲートウェイ G4上で一定期間 atmark-thermal-profiler を実行して取得した thermal_profile.csv を Google スプレッドシートでグラフ化したものです。 例のために、途中で stress-ng コマンドを実行して CPU に負荷を与えた後、 stress-ng コマンドを停止して CPU と SoC の温度が下がるのを待った際のデータです。

images/abos-images/thermal_profiler_graph.png

図6.142 Armadillo-IoT ゲートウェイ G4で取得した温度のグラフ


グラフの縦軸は温度(℃)で、横軸は時間です。青い線は CPU の温度、赤い線は SoC の温度を表しています。 このグラフと、「サーマルシャットダウン温度の確認」で得たサーマルシャットダウン温度を見比べると、 CPU に負荷をかけた際であっても SoC の温度は 60℃ 前後ほどまでしか上がらず、 この条件で動く Armadillo が温度的にどれほど余裕を持っているかをひと目で確認できます。

6.15.5.3. CPU使用率の確認

atmark-thermal-profiler は、時間毎の温度だけでなく CPU 使用率と CPU 使用率の高いプロセスについても取得して記録します。 CPU 使用率については thermal_profile.csv の CPU_1〜CPU_5 列と、 USE_1〜USE_5 列を参照してください。 各列について詳しくは表6.10「thermal_profile.csvの各列の説明」にまとまっています。

一般的に CPU 使用率が高くなると、 CPU 周辺の温度も高くなります。 そのため、測定した温度が高い場合は、 CPU 使用率の高いプロセスに注目して、 CPU を無駄に使用している意図しない処理が行なわれていないかなどを確認することをおすすめします。

6.15.6. Armadillo Twin から Armadillo の温度を確認する

atmark-thermal-profiler の他に、Armadillo Twin からも温度や CPU 負荷率等の情報を確認することができます。 詳細は Armadillo Twin ユーザーマニュアル 「デバイス監視アラートを管理する」 をご確認ください。

6.15.7. 温度センサーの仕様

Armadillo-610の温度センサーは、i.MX6ULLのTEMPMON(Temperature Monitor)を利用しています。

起動直後の設定では、ARMまたはSoCの測定温度が 105°C以上になった場合、Linuxカーネルはシステムを停止します。

機能
  • 測定温度範囲: -40〜+105°C
sysfs thermalクラスディレクトリ
  • /sys/class/thermal/thermal_zone0

6.16. Armadillo Base OS をアップデートする

Armadillo Base OS は SWUpdate によってアップデートすることができます。

アップデートする際には、rootfs ファイルシステムにインストールされたファイルをすべて消して、アップデートの中身と /etc/swupdate_preserve_files に記載されているファイルで新しい rootfs を作ります。「swupdate_preserve_files について」 を参照してください。

アップデートでファイルを削除してしまった場合に abos-ctrl mount-old で前のシステムを read-only でマウントして、 削除されたファイルをコピーすることもできます。

6.17. ロールバック状態を確認する

Armadillo Base OS のルートファイルシステムが破損し起動できなくなった場合、自動的に以前のバージョンで再起動します。

abos-ctrl status コマンドでロールバックされてるかどうかを確認できます。

[armadillo ~]# abos-ctrl status
Currently booted on /dev/mmcblk2p1
Last update on Fri Jun  7 16:03:37 JST 2024, updated: 1
  boot: 2020.4-at23-00001-g01508f65b8 -> 2020.4-at23
  base_os: 3.19.1-at.3.20240523.pc.gtr -> 3.19.1-at.4
rollback-status: OK: available, no auto-rollback 2

図6.143 abos-ctrl status の例


1

最新のアップデートの日付と内容が出力されています。

2

表6.11「rollback-status の出力と意味」表6.12「rollback-status 追加情報の出力と意味」 に示す状態と追加情報が出力されています。

表6.11 rollback-status の出力と意味

出力説明

OK

ロールバックされていません。

rolled back

ロールバックされています。


表6.12 rollback-status 追加情報の出力と意味

出力説明

no fallback (fresh install)

初期化状態。

no fallback

何かの理由でB面が起動できない状態になっています(アップデート失敗後等)。

auto-rollback enabled (post-update)

アップデート直後でまだ再起動していない状態です。再起動して失敗した場合にロールバックが発生します。

auto-rollback enabled (cloned)

abos-ctrl rollback-clone コマンドを実行した後の状態です。同じくロールバック可能です。

available, no auto-rollback

アップデートの後に正常に起動できたので、自動ロールバックが無効になっていますが abos-ctrl rollback --allow-downgrade コマンドで手動ロールバック可能です。


[注記]

Armadillo Base OS 3.19.1-at.4 以下のバージョンでは「アップデート直後」の概念がなかったため、ステータスは「no fallback」(B面がない状態)、 「optimal」(ロールバック可能)、と「rolled back」の3択だけでした。

必要な場合(例えば、自分のアプリケーションがアップデート直後に問題があった場合)、 abos-ctrl rollback で手動のロールバックも可能です。ロールバックにエラーがなければ、再起動してロールバックを完了します。

なお、/var/at-log/atlog に切り替えの際に必ずログを書きますので、調査の時に使ってください。 以下の例では、Armadillo Base OS を更新した後に起動できないカーネルをインストールして、起動できなかったためにロールバックされました。

[armadillo ~]# cat /var/at-log/atlog
Jun  7 16:03:37 armadillo NOTICE swupdate: Installed update to /dev/mmcblk0p2: \
boot: 2020.4-at22 -> 2020.4-at23, base_os: 3.19.1-at.3 -> 3.19.1-at.4
Jun  7 16:11:39 armadillo NOTICE swupdate: Installed update to /dev/mmcblk0p1: \
extra_os.kernel: unset -> 5.10.218-1
Jun  7 16:12:18 armadillo WARNING uboot: reset by wdt
Jun  7 16:12:42 armadillo WARNING uboot: reset by wdt
Jun  7 16:13:06 armadillo WARNING uboot: reset by wdt
Jun  7 16:13:09 armadillo WARNING uboot: Counted 3 consecutive unfinished boots
Jun  7 16:13:09 armadillo WARNING uboot: Rolling back to mmcblk0p2

図6.144 /var/at-log/atlog の内容の例


6.18. Armadillo 起動時にコンテナの外でスクリプトを実行する

起動時に何かスクリプトを走らせるためにはコンテナとして実行することを推奨します。 「コンテナ起動設定ファイルを作成する」 を参照してください。

コンテナで実行不可能な場合に、「local」サービスを使うことができます: /etc/local.d ディレクトリに .start ファイルを置いておくと起動時に実行されて、 .stop ファイルは終了時に実行されます。

[armadillo ~]# vi /etc/local.d/date_test.start 1
#!/bin/sh

date > /tmp/boottest
[armadillo ~]# chmod +x /etc/local.d/date_test.start 2
[armadillo ~]# persist_file /etc/local.d/date_test.start 3
[armadillo ~]# reboot
: (省略)
[armadillo ~]# cat /tmp/boottest 4
Tue Mar 22 16:36:12 JST 2022

図6.145 local サービスの実行例


1

スクリプトを作ります。

2

スクリプトを実行可能にします。

3

スクリプトを保存して、再起動します。

4

実行されたことを確認します。

6.19. u-boot の環境変数の設定

u-boot の環境変数を変更するには /boot/uboot_env.d/ ディレクトリに環境変数が書かれた設定ファイルを配置します。

ファイルの構文は fw_setenv が扱うことができるもので、以下のとおりです:

  • # で始まる行はコメントと扱われる為、無視されます。また、 環境変数への代入を示す = がない場合も無視されます。
  • [変数]=[値] で変数を設定します。スペースや引用符を含め他の文字は有効ですので、変数の名前と値に不要な文字を入れないように注意してください。
  • [変数]= で変数を消します。値がない場合に変数が消去されます。

このファイルによるアップデート内容は swupdate でアップデートする際に適用されます。

実行中のシステムに影響がありませんので、設定ファイルを swupdate で転送しない場合はファイル永続化後に fw_setenv -s /boot/uboot_env.d/[ファイル名] で変数を書き込んでください。

swupdate でファイルを転送した場合には、変数はすぐに利用されます。

[armadillo ~]# vi /boot/uboot_env.d/no_prompt 1
# bootdelay を -2 に設定することで u-boot のプロンプトを無効化します
bootdelay=-2
[armadillo ~]# persist_file -v /boot/uboot_env.d/no_prompt 2
'/boot/uboot_env.d/no_prompt' -> '/mnt/boot/uboot_env.d/no_prompt'
[armadillo ~]# fw_setenv -s /boot/uboot_env.d/no_prompt 3
Environment OK, copy 0
[armadillo ~]# fw_printenv | grep bootdelay 4
bootdelay=-2

図6.146 uboot_env.d のコンフィグファイルの例


1

コンフィグファイルを生成します。

2

ファイルを永続化します。

3

変数を書き込みます。

4

書き込んだ変数を確認します。

[ティップ]

mkswu バージョン 4.4 以降が必要です。必要な場合はアップデートしてください。

[ATDE ~]$ sudo apt update && sudo apt upgrade

書き方は、 /usr/share/mkswu/examples/uboot_env.desc を参考にしてください。

[警告]

「ブートローダーをビルドする」 の際に u-boot のデフォルトを変更した場合や、u-boot のプロンプトで「setenv」や「saveenv」を実行しても、 /boot/uboot_env.d/00_defaults によって変更がアップデートの際にリセットされます。

00_defaults のファイルは Base OS の一部で更新されることもありますので、変更を望む場合は別のファイルを作って設定してください。 ファイルはアルファベット順で処理されます。 00_defaults にある変数を後のファイルにも設定した場合はそのファイルの値だけが残ります。

主要なu-bootの環境変数を以下に示します。

表6.13 u-bootの主要な環境変数

環境変数説明デフォルト値

console

コンソールのデバイスノードと、UARTのボーレート等を指定します。

ttymxc0,115200

bootcount

起動回数を示します。初回起動時に1となり、起動に失敗する度にインクリメントされます。ユーザーランドのreset_bootcountサービスが起動されると、この値はクリアされます。この値が"bootlimit"を越えた場合はロールバックします。ロールバックの詳細については、「ロールバック(リカバリー)」を参照してください。

1

bootlimit

"bootcount"のロールバックを行うしきい値を指定します。

3

upgrade_available

1以上の場合は bootcount を管理してロールバック可能になります。0 か空の場合はロールバックできません。値を abos-ctrl status で確認できます。

状況による

bootdelay

保守モードに遷移するためのキー入力を待つ時間を指定します(単位:秒)。次の値は特別な意味を持ちます。

  • -1: キー入力の有無に関らず保守モードに遷移します。
  • -2: キー入力の有無に関らず保守モードに遷移しません。
  • -3: キー入力の有無に関らず保守モードに遷移しません。ただし、SW1が押下されている場合は保守モードに遷移します。

0


Linuxカーネルイメージファイルのパスです。"mmcdev"で指定されたデバイスの、"mmcpart"で指定されたパーティションのルートディレクトリからの相対パスで指定します。

boot/uImage

fdt_file

DTBファイルのパスです。"mmcdev"で指定されたデバイスの、"mmcpart"で指定されたパーティションのルートディレクトリからの相対パスで指定します。

boot/armadillo.dtb

overlays_list

DT overlayの設定ファイルのパスです。"mmcdev"で指定されたデバイスの、"mmcpart"で指定されたパーティションのルートディレクトリからの相対パスで指定します。DT overlayの詳細については、「DT overlay によるカスタマイズ」を参照してください。

boot/overlays.txt

mmcautodetect

mmcデバイスの自動検出機能の有効/無効を指定します。yesを指定した場合のみ、u-bootが起動されたmmcデバイスが自動的にmmcdevとして利用されます。

yes

mmcdev

"image"や"fdt_file"で指定されたファイルが配置してあるmmcデバイスのインデックスを指定します。インデックスとmmcデバイスの対応は次の通りです。

  • 0: eMMC
  • 1: microSD/microSDHC/microSDXC カード

"mmcautodetect"にyesが指定されている場合は、u-bootの起動時に上書きされます。

0

mmcpart

"image"や"fdt_file"で指定されたファイルが配置してある、"mmcdev"で指定されたmmcデバイスのパーティション番号を指定します。"mmcautodetect"にyesが指定されている場合は、u-bootの起動時に上書きされます。

1

mmcroot

ルートファイルシステムが配置されているデバイスノードと、マウントオプションを指定します。"mmcautodetect"にyesが指定されている場合は、u-bootの起動時に上書きされます。overlayfsが正しく機能しなくなる場合があるので、roの指定は変更しないでください。

/dev/mmcblk0p1 rootwait ro

optargs

Linuxカーネル起動時パラメータを指定します。"quiet"を削除すると、コンソールに起動ログが出力されるようになりますが、起動時間が長くなります。

quiet

loadaddr

LinuxカーネルがRAMにロードされる物理アドレスを指定します。

0x80800000

fdt_addr

DTBがRAMにロードされる物理アドレスを指定します。

0x83500000

overlay_addr

DT overlayのワーク領域として利用されるRAMの物理アドレスを指定します。

0x83520000


6.19.1. u-boot の環境変数の変更を制限する

u-boot のソースに含まれる u-boot-[VERSION]/configs/armadillo-640_defconfig に CONFIG_ENV_WRITEABLE_LIST=y を追加すると、変更可能と明示したもの以外の環境変数を変更不可にすることができます。 変更可能とする環境変数のリストは u-boot-[VERSION]/include/configs/armadillo-640.h ファイルの CFG_ENV_FLAGS_LIST_STATIC で設定します。

デフォルトのコンフィグでは、以下の環境変数が変更可能です:

  • upgrade_availablebootcount: ロールバック機能に必要な変数です。ロールバック機能を無効に する場合は必ず upgrade_available のデフォルト値も空にしてください。
  • ethaddr: ネットワークコマンド関連の変数です。デフォルトのブー トコマンドはネットワークを使用してませんので動作に影響ありません。

u-boot のソースの取得方法、ビルド方法およびインストール方法については 「ブートローダーをビルドする」 を参照してください。 ビルドしたものをインストールすると CFG_ENV_FLAGS_LIST_STATIC で設定した環境変数以外は変更できなくなります。

6.20. SDブートの活用

本章では、microSDカードから直接起動(以降「SDブート」と表記します)する手順を示します。 SDブートを活用すると、microSDカードを取り替えることでシステムイメージを変更することができます。 本章に示す手順を実行するためには、容量が8Gbyte以上のmicroSDカードを必要とします。

[ティップ]

SDブートを行った場合、ブートローダーの設定は microSDカード に保存されます。

6.20.1. ブートディスクの作成

  1. ブートディスクイメージをビルドします

    「Alpine Linux ルートファイルシステムをビルドする」 で説明されているソースツリー alpine/build-rootfs にあるスクリプト build_image「ブートローダーをビルドする」 でビルドした u-boot-dtb.imx を利用します。

    [ATDE ~/build-rootfs-[VERSION]]$ sudo ./build_image.sh --board a600 \
              --boot ~/u-boot-[VERSION]/u-boot-dtb.imx
    : (省略)
    [ATDE ~/build-rootfs-[VERSION]]$ ls baseos-640*img
    baseos-640-[VERSION].img
  2. ATDE に microSD カードを接続します。詳しくは「取り外し可能デバイスの使用」を参考にしてください。
  3. microSD カードのデバイス名を確認します

    [ATDE ~]$ ls /dev/sd?
    /dev/sda  /dev/sdb
    [ATDE ~]$ sudo fdisk -l /dev/sdb
    Disk /dev/sdb: 7.22 GiB, 7751073792 bytes, 15138816 sectors
    Disk model: SD/MMC
    : (省略)
  4. microSD カードがマウントされている場合、アンマウントします。

    [ATDE ~]$ mount
    : (省略)
    /dev/sdb1 on /media/52E6-5897 type ext2 (rw,nosuid,nodev,relatime,uid=1000,gid=1000,fmask=0022,dmask=0077,codepage=cp437,iocharset=utf8,shortname=mixed,showexec,utf8,flush,errors=remount-ro,uhelper=udisks)
    [ATDE ~]$ sudo umount /dev/sdb1

    図6.147 自動マウントされたmicroSDカードのアンマウント


  5. ブートディスクイメージの書き込み

    [ATDE ~]$ sudo dd if=~/build-rootfs-[VERSION]/baseos-640-[VERSION].img \
                      of=/dev/sdb bs=1M oflag=direct status=progress

    microSDカードの性能にもよりますが、書き込みには5分程度かかります。

[ティップ]

microSDカードのパーティション構成は次のようになっています。

表6.14 microSDカードのパーティション構成

パーティション オフセット サイズ 説明

-

0

10MiB

ブートローダー

1

10MiB

300MiB

A/B アップデートのA面パーティション

2

310MiB

300MiB

A/B アップデートのB面パーティション

3

610MiB

50MiB

ログ用パーティション

4

660MiB

200MiB

ファームウェア

5

860MiB

残り

アプリケーション用パーティション


gdiskで確認すると次のようになります。

[ATDE ~]$ sudo gdisk -l /dev/sdb
GPT fdisk (gdisk) version 1.0.8

Partition table scan:
  MBR: protective
  BSD: not present
  APM: not present
  GPT: present

Found valid GPT with protective MBR; using GPT.
Disk /dev/mmcblk1: 15319040 sectors, 7.3 GiB
Sector size (logical/physical): 512/512 bytes
Disk identifier (GUID): 309AD967-470D-4FB2-835E-7963578102A4
Partition table holds up to 128 entries
Main partition table begins at sector 2 and ends at sector 33
First usable sector is 34, last usable sector is 15319006
Partitions will be aligned on 2048-sector boundaries
Total free space is 20446 sectors (10.0 MiB)

Number  Start (sector)    End (sector)  Size       Code  Name
   1           20480          634879   300.0 MiB   8300  rootfs_0
   2          634880         1249279   300.0 MiB   8300  rootfs_1
   3         1249280         1351679   50.0 MiB    8300  logs
   4         1351680         1761279   200.0 MiB   8300  firm
   5         1761280        60485632   28.0 GiB    8300  app

6.20.2. SDブートの実行

「ブートディスクの作成」で作成したブートディスクから起動する方法を説明します。

  1. Armadillo-610に電源を投入する前に、ブートディスクをCON1(microSD スロット)に挿入します。 また、JP1 をジャンパでショートします。
  2. 電源を投入します。

    U-Boot 2020.04-at15 (Jun 09 2023 - 18:46:32 +0900)

    CPU:   i.MX6ULL rev1.1 at 396 MHz
    Model: Atmark Techno Armadillo-610
    DRAM:  512 MiB
    setup_rtc_disarm_alarm: Can't find bus
    WDT:   Started with servicing (10s timeout)
    PMIC: PFUZE3000 DEV_ID=0x30 REV_ID=0x11
    MMC:   FSL_SDHC: 0, FSL_SDHC: 1
    Loading Environment from MMC... OK
    In:    mxc_serial
    Out:   mxc_serial
    Err:   mxc_serial
    switch to partitions #0, OK
    mmc1 is current device
    flash target is MMC:1
    Net:   eth0: ethernet@2188000
    Fastboot: Normal
    Saving Environment to MMC... Writing to MMC(1)... OK
    Normal Boot
    Hit any key to stop autoboot:  0
    switch to partitions #0, OK
    mmc1 is current device
    Cannot lookup file boot/boot.scr
    6859976 bytes read in 1420 ms (4.6 MiB/s)
    Booting from mmc ...
    37363 bytes read in 93 ms (391.6 KiB/s)
    Loading fdt boot/armadillo.dtb
    Cannot lookup file boot/overlays.txt
    ## Booting kernel from Legacy Image at 80800000 ...
       Image Name:   Linux-5.10.180-2-at
       Created:      2023-06-09   9:48:24 UTC
       Image Type:   ARM Linux Kernel Image (uncompressed)
       Data Size:    6859912 Bytes = 6.5 MiB
       Load Address: 82000000
       Entry Point:  82000000
       Verifying Checksum ... OK
    ## Flattened Device Tree blob at 83500000
       Booting using the fdt blob at 0x83500000
       Loading Kernel Image
       Loading Device Tree to 9ef1d000, end 9ef49fff ... OK

    Starting kernel ...

    ...中略...

    Welcome to Alpine Linux 3.17
    Kernel 5.10.180-2-at on an armv7l (/dev/ttymxc0)

    armadillo login:

6.21. Armadilloのソフトウェアをビルドする

ここでは、Armadillo-610で使用するソフトウェアのビルド方法を説明します。

6.21.1. ブートローダーをビルドする

ここでは、Armadillo-610向けのブートローダーイメージをビルドする方法を説明します。

  1. ソースコードの取得

    Armadillo Base OS対応 Armadillo-610 ブートローダー から 「ブートローダー ソース」ファイル (u-boot-[VERSION].tar.gz) を次のようにダウンロードします。

    [ATDE ~]$ wgets https://armadillo.atmark-techno.com/files/downloads/armadillo-610/source/u-boot-[VERSION].tar.gz
    [ATDE ~]$ tar xf u-boot-[VERSION].tar.gz
    [ATDE ~]$ cd u-boot-[VERSION]
  2. デフォルトコンフィギュレーションの適用

    図6.148「デフォルトコンフィギュレーションの適用」に示すコマンドを実行します。

    [ATDE ~/u-boot-[VERSION]]$ make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- armadillo-640_defconfig
      HOSTCC  scripts/basic/fixdep
      HOSTCC  scripts/kconfig/conf.o
      YACC    scripts/kconfig/zconf.tab.c
      LEX     scripts/kconfig/zconf.lex.c
      HOSTCC  scripts/kconfig/zconf.tab.o
      HOSTLD  scripts/kconfig/conf
    #
    # configuration written to .config
    #

    図6.148 デフォルトコンフィギュレーションの適用


  3. ビルド

    次のコマンドを実行します。

    [ATDE ~/u-boot-[VERSION]]$ make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf-
    :
    : (省略)
    :
      LD      u-boot
      OBJCOPY u-boot-nodtb.bin
      CAT     u-boot-dtb.bin
      MKIMAGE u-boot-dtb.imx
      OBJCOPY u-boot.srec
      COPY    u-boot.bin
      SYM     u-boot.sym
      CFGCHK  u-boot.cfg
  4. インストール

    ビルドしたブートローダーは、以下に示すどちらかの方法でインストールしてください。

    • swupdate でインストールする

      mkswu の初期化を行った後に 提供されているスクリプトを使ってSWUイメージを作成してください。

      [ATDE ~/u-boot-[VERSION]]$ echo 'swdesc_boot u-boot-dtb.imx' > boot.desc
      [ATDE ~/u-boot-[VERSION]]$ mkswu boot.desc
      boot.swu を作成しました。

      作成された boot.swu のインストールについては 「SWU イメージのインストール」 を参照ください。

    • 「ブートディスクの作成」 でインストールする

      手順を参考にして、ビルドされた u-boot-dtb.imx を使ってください。

6.21.2. Linux カーネルをビルドする

ここでは、Armadillo-610向けのLinuxカーネルイメージをビルドする方法を説明します。

[ティップ]

Armadillo-610では、 基本的にはLinuxカーネルイメージをビルドする必要はありません。 「Alpine Linux ルートファイルシステムをビルドする」の手順を実施することで、 標準のLinuxカーネルイメージがルートファイルシステムに組み込まれます。

標準のLinuxカーネルイメージは、アットマークテクノが提供する linux-at というAlpine Linux用のパッケージに含まれています。

カスタマイズしたLinuxカーネルイメージを利用する場合は、 以下に示す手順を参照してください。

  1. ソースコードの取得

    Armadillo Base OS対応 Armadillo-610 Linuxカーネル から 「Linuxカーネル」ファイル (linux-at-a6-[VERSION].tar) をダウンロードして、次のコマンドを実行します。

    [ATDE ~]$ tar xf linux-at-a6-[VERSION].tar
    [ATDE ~]$ tar xf linux-at-a6-[VERSION]/linux-[VERSION].tar.gz
    [ATDE ~]$ cd linux-[VERSION]
  2. デフォルトコンフィギュレーションの適用

    次のコマンドを実行します。

    [ATDE ~/linux-[VERSION]]$ make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- armadillo-640_defconfig
  3. カーネルコンフィギュレーションの変更

    次のコマンドを実行します。 カーネルコンフィギュレーションの変更を行わない場合はこの手順は不要です。

    [ATDE ~/linux-[VERSION]]$ make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig

    コマンドを実行するとカーネルコンフィギュレーション設定画面が表示されます。 カーネルコンフィギュレーションを変更後、"Exit"を選択して 「Do you wish to save your new kernel configuration? (Press <ESC><ESC> to continue kernel configuration.)」で"Yes"とし、 カーネルコンフィギュレーションを確定します。

     .config - Linux/arm 5.10.145 Kernel Configuration
     ─────────────────────────────────────────────
      ┌──────────  Linux/arm 5.10.145 Kernel Configuration   ──────────┐
      │  Arrow keys navigate the menu.  <Enter> selects submenus ---> (or empty submenus   │
      │  ----).  Highlighted letters are hotkeys.  Pressing <Y> includes, <N> excludes, <M>│
      │  modularizes features.  Press <Esc><Esc> to exit, <?> for Help, </> for Search.    │
      │  Legend: [*] built-in  [ ] excluded  <M> module  < > module capable                │
      │ ┌───────────────────────────────────────┐ │
      │ │         General setup  --->                                                  │ │
      │ │         System Type  --->                                                    │ │
      │ │         Bus support  --->                                                    │ │
      │ │         Kernel Features  --->                                                │ │
      │ │         Boot options  --->                                                   │ │
      │ │         CPU Power Management  --->                                           │ │
      │ │         Floating point emulation  --->                                       │ │
      │ │         Power management options  --->                                       │ │
      │ │         Firmware Drivers  --->                                               │ │
      │ │     [ ] ARM Accelerated Cryptographic Algorithms  ----                       │ │
      │ │         General architecture-dependent options  --->                         │ │
      │ │     [*] Enable loadable module support  --->                                 │ │
      │ │     [*] Enable the block layer  --->                                         │ │
      │ │         IO Schedulers  --->                                                  │ │
      │ │         Executable file formats  --->                                        │ │
      │ │         Memory Management options  --->                                      │ │
      │ │     [*] Networking support  --->                                             │ │
      │ │         Device Drivers  --->                                                 │ │
      │ │         File systems  --->                                                   │ │
      │ │         Security options  --->                                               │ │
      │ │     -*- Cryptographic API  --->                                              │ │
      │ │         Library routines  --->                                               │ │
      │ │         Kernel hacking  --->                                                 │ │
      │ │                                                                              │ │
      │ └───────────────────────────────────────┘ │
      ├──────────────────────────────────────────┤
      │              <Select>    < Exit >    < Help >    < Save >    < Load >              │
      └──────────────────────────────────────────┘
    [ティップ]

    Linux Kernel Configuration メニューで"/"キーを押下すると、カーネルコンフィギュレーションの検索を行うことができます。 カーネルコンフィギュレーションのシンボル名(の一部)を入力して"Ok"を選択すると、 部分一致するシンボル名を持つカーネルコンフィギュレーションの情報が一覧されます。

  4. ビルド

    次のコマンドを実行します。

    [ATDE ~/linux-[VERSION]]$ make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf-
    [ATDE ~/linux-[VERSION]]$ make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- LOADADDR=0x82000000 uImage
  5. インストール

    ビルドしたカーネルは、以下に示すどちらかの方法でインストールしてください。

    • swupdate でインストールする

      mkswu の初期化を行った後に 提供されているスクリプトを使ってSWUイメージを作成してください。

      [ATDE ~/linux-[VERSION]]$ /usr/share/mkswu/examples/kernel_update_plain.install.sh ~/mkswu/kernel.desc
      Installing kernel in /home/atmark/mkswu/kernel ...
      'arch/arm/boot/uImage' -> '/home/atmark/mkswu/kernel/uImage'
      'arch/arm/boot/dts/armadillo-640-at-dtweb.dtb' -> '/home/atmark/mkswu/kernel/armadillo-610-at-dtweb.dtb'
      : (省略)
        INSTALL arch/arm/crypto/chacha-neon.ko
        INSTALL arch/arm/crypto/curve25519-neon.ko
      : (省略)
        DEPMOD  [VERSION]
      Updated /home/atmark/mkswu/kernel.desc version from [PREV_VERSION] to [VERSION]
      Done installing kernel, run `mkswu "/home/atmark/mkswu/kernel.desc"` next.
      [ATDE ~/linux-[VERSION]]$ mkswu ~/mkswu/kernel.desc
      /home/atmark/mkswu/kernel.swu を作成しました

      図6.149 Linux カーネルを SWU でインストールする方法


      作成された kernel.swu のインストールについては 「SWU イメージのインストール」 を参照ください。

      [注記]

      この kernel.swu をインストールする際は /etc/swupdate_preserve_files の更新例 の様に /boot/lib/modules を維持するように追加します。 カーネルをインストールした後に Armadillo Base OS を更新しても、この kernel.swu のカーネルが維持されます。

      標準のカーネルに戻りたいか、以下の 図6.150「Linux カーネルを build_rootfs でインストールする方法」 で Armadillo Base OS の更新のカーネルを使用したい場合は /etc/swupdate_preserve_files から /boot/lib/modules の行を削除してください。

    • build_rootfs で新しいルートファイルシステムをビルドする場合は build_rootfs を展開した後に以下のコマンドでインストールしてください。

      [ATDE ~/linux-[VERSION]]$ BROOTFS=$HOME/build-rootfs-[VERSION] 1
      [ATDE ~/linux-[VERSION]]$ sed -i -e '/^linux-at-a6/d' "$BROOTFS/a600/packages" 2
      [ATDE ~/linux-[VERSION]]$ cp -v arch/arm/boot/uImage "$BROOTFS/a600/resources/boot/"
      'arch/arm/boot/uImage' -> '/home/atmark/build-rootfs-v3.17-at.7/a600/resources/boot/uImage'
      [ATDE ~/linux-[VERSION]]$ cp -v arch/arm/boot/dts/armadillo*.{dtb,dtbo} "$BROOTFS/a600/resources/boot/"
      'arch/arm/boot/dts/armadillo-640-at-dtweb.dtb' -> '/home/atmark/build-rootfs-v3.17-at.7/a600/resources/boot/armadillo-640-at-dtweb.dtb'
      : (省略)
      [ATDE ~/linux-[VERSION]]$ rm -rfv "$BROOTFS/a600/resources/lib/modules" 3
      [ATDE ~/linux-[VERSION]]$ make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- INSTALL_MOD_PATH="$BROOTFS/a600/resources" -j5 modules_install
        INSTALL arch/arm/crypto/chacha-neon.ko
        INSTALL arch/arm/crypto/curve25519-neon.ko
      : (省略)
        DEPMOD  [VERSION]

      図6.150 Linux カーネルを build_rootfs でインストールする方法


      1

      build_rootfs のディレクトリ名を設定します。これによって、長いディレクトリ名を何度も入力する必要が無くなります。

      2

      アットマークテクノが提供するカーネルをインストールしない様に、 linux-at-a6@atmark と記載された行を削除します。

      3

      別のカーネルをすでにインストールしている場合は、新しいモジュールをインストールする前に古いモジュールを削除する必要があります。

6.21.3. Alpine Linux ルートファイルシステムをビルドする

ここでは、alpine/build-rootfsを使って、 Alpine Linux ルートファイルシステムを構築する方法を説明します。

alpine/build-rootfs は、ATDE 上で Armadillo-610 用の Alpine Linux ルートファイルシステムを構築することができるツールです。

  1. ルートファイルシステムのビルドに必要な Podman のインストール

    次のコマンドを実行します。

    [ATDE ~]$ sudo apt install podman btrfs-progs xxhash
  2. alpine/build-rootfsの入手

    Armadillo Base OS対応 Armadillo-610 開発用ツール から 「Alpine Linuxルートファイルシステムビルドツール」 ファイル (build-rootfs-[VERSION].tar.gz) を次のようにダウンロードします。

    [ATDE ~/]$ wget https://armadillo.atmark-techno.com/files/downloads/armadillo-610/tool/build-rootfs-latest.tar.gz
    [ATDE ~/]$ tar xf build-rootfs-latest.tar.gz
    [ATDE ~/]$ cd build-rootfs-[VERSION]
  3. Alpine Linux ルートファイルシステムの変更

    a600ディレクトリ以下のファイルを変更することで、 ルートファイルシステムをカスタマイズすることができます。

    [ティップ]

    commonとa600 ディレクトリ直下にあるfixupやpackagesなどの同名ファイルは、それぞれのファイルを連結して利用されます。パッケージの削除などを行う場合は、commonディレクトリ以下のファイルも確認してください。

    commonとa600内のサブディレクトリにある同名ファイルは、a600のファイルが利用されます。

    build-rootfsに含まれるファイルの説明は次の通りです。

    表6.15 build-rootfsのファイル説明

    ファイル説明

    a600/resources/*

    配置したファイルやディレクトリは、そのままルートファイルシステム直下にコピーされます。 ファイルを追加する場合は、このディレクトリに入れてください。

    a600/packages

    このファイルに記載されているパッケージはルートファイルシステムにインストールされます。 パッケージを追加する場合はこのファイルに追加してください。

    a600/fixup

    このファイルに記載されているコマンドはパッケージのインストールが完了した後に実行されます。

    a600/image_firstboot/*

    配置したファイルやディレクトリは、「ブートディスクの作成」「初期化インストールディスクの作成」の手順 のようにブートディスクイメージを作成する際、そのままルートファイルシステム直下にコピーされます。

    a600/image_installer/*

    配置したファイルやディレクトリは、「初期化インストールディスクの作成」の手順 のようにインストールディスクイメージを作成する際、 そのままインストーラーにコピーされます。ルートファイルシステムに影響はありません。

    a600/image_common/*

    配置したファイルやディレクトリは、ブートディスクイメージおよびインストールディスクイメージを 作成する際、ルートファイルシステム、インストーラにそれぞれコピーされます。


    [注記]

    利用可能なパッケージは以下のページで検索することができます。

    Alpine Linuxルートファイルシステムを起動している Armadilloでも検索することができます。

    [armadillo ~]# apk update
    [armadillo ~]# apk search ruby
    ruby-test-unit-rr-1.0.5-r0
    ruby-rmagick-5.1.0-r0
    ruby-public_suffix-5.0.0-r0
    :
    : (省略)
    :
    ruby-mustache-1.1.1-r5
    ruby-nokogiri-1.13.10-r0
  4. ビルド

    次のコマンドを実行します。

    パッケージをインターネット上から取得するため回線速度に依存しますが、 ビルドには数分かかります。

    [ATDE ~/build-rootfs-[VERSION]]$ ./build_rootfs.sh -b a600
    use default(outdir=/home/atmark/git/build-rootfs)
    use default(output=baseos-600-ATVERSION.tar.zst)
    :
    : (略)
    :
    > Creating rootfs archive
    -rw-r--r--    1 root     root     231700480 Nov 26 07:18 rootfs.tar
    ERROR: No such package: .make-alpine-make-rootfs
    ============================================
    footprint[byte]  tarball[byte]  packages
          229904000       74942331  alpine-base coreutils chrony ...(省略)
    ============================================
    done.
    [注記]

    リリース時にバージョンに日付を含めたくないときは --release を引数に追加してください。

    [ティップ]

    インターネットに接続できない環境か、テスト済みのソフトウェアのみをインストールしたい場合は Armadillo Base OS対応 Armadillo-610 開発用ツール から キャッシュアーカイブもダウンロードして、 build_rootfs.sh --cache baseos-600-[VERSION].cache.tar で使ってください。

    [ティップ]

    任意のパス、ファイル名で結果を出力することもできます。

    [ATDE ~/build-rootfs-[VERSION]]$ ./build_rootfs.sh -b a600 ~/alpine.tar.zst
    :
    : (略)
    :
    [ATDE ~/build-rootfs-[VERSION]]$ ls ~/alpine.tar.zst
    ~/alpine.tar.zst

    「Alpine Linux ルートファイルシステムビルドツール」のバージョンが3.18-at.7以降を使用している場合は、ビルドが終わると SBOM も [output].spdx.json として出力されます。 ライセンス情報等を記載するためのコンフィグファイルはデフォルトは baseos_sbom.yaml となっています。コンフィグファイルを変更する場合は --sbom-config <config> に引数を入れてください。 SBOM が不要な場合は --nosbom を引数に追加してください。

    SBOM のライセンス情報やコンフィグファイルの設定方法については 「ビルドしたルートファイルシステムの SBOM を作成する」 をご覧ください。

  5. インストール

    ビルドしたルートファイルシステムは、以下に示すどちらかの方法でインストールしてください。

    • swupdate でインストールする

      mkswu の初期化を行った後に 提供されているスクリプトを使ってSWUイメージを作成してください。

      [ATDE ~/build-rootfs-[VERSION]]$ vi OS_update.desc
      swdesc_tar --version base_os [VERSION] \
          --preserve-attributes baseos-600-[VERSION].tar.zst
      [ATDE ~/build-rootfs-[VERSION]]$ mkswu OS_update.desc
      OS_update.swu を作成しました。

      作成された OS_update.swu のインストールについては 「SWU イメージのインストール」 を参照ください。

    • 「ブートディスクの作成」 でインストールする

      手順を実行すると、ビルドされた baseos-600-[VERSION].tar.zst が自動的に利用されます。

6.22. SBOM の提供

アットマークテクノでは ABOS 及び ABOS 上で動作する標準ソフトウェアの SBOM を提供しています。 また、開発したソフトウェアの SWU イメージを作成するタイミングで SBOM を生成することができます。 SBOM 生成手順は 「ビルドしたルートファイルシステムの SBOM を作成する」 もしくは 「SWU イメージと同時に SBOM を作成する」 を参照ください。

6.22.1. SBOM について

SBOM(Software Bill of Materials: ソフトウェア部品表) は、 ソフトウェアを構成するコンポーネントやソフトウェア間の依存関係、ライセンス情報を記したリストです。 経済産業省は、ソフトウェアサプライチェーンが複雑化する中で、 急激に脅威が増しているソフトウェアのセキュリティを確保するための管理手法の一つとして SBOM の導入を推進しています。 SBOM の導入はソフトウェアのトレーサビリティを確保し、脆弱性残留リスクの低減、脆弱性対応期間の低減に繋がります。 アットマークテクノが提供する SBOM は ISO/IEC5962で国際標準となっているSPDX2.2のフォーマットに準拠しています。

SPDX2.2 の詳細については以下のドキュメントをご参照ください。

The Software Package Data Exchange® (SPDX®) Specification Version 2.2.2

アットマークテクノの提供する mkswu コマンドでは SWU を作成するタイミングで SBOM を生成することができます。

6.22.2. SBOM の利点

SBOM の利点はソフトウェアのサプライチェーン攻撃への対応です。 ソフトウェアのセキュリティ対策は日々見直されており、 トレーサビリティが明らかになることで、ソフトウェアに含まれる脆弱性に速やかに対処することが可能になります。 SBOM はトレーサビリティを辿るのに優れており、加えて、脆弱性スキャンツールを用いることで、 表面化していない脆弱性の発見に利用できます。 脆弱性スキャンツールには例として、Google が提供する osv-scanner が挙げられます。 脆弱性に関する詳細なリンクや、脆弱性の深刻度を示す CVSS(Common Vulnerability Scoring System) を出力します。 アットマークテクノが提供する SBOM は osv-scanner のスキャンに対応しています。

osv-scanner の詳細については以下をご参照ください。

OSV-Scanner

アットマークテクノが提供している ABOS は GPLv3(GNU General Public License 第3版)のソフトウェアを含まない構成で提供しています。 OSS(オープンソース・ソフトウェア)利用者に広く普及しているGPLv3は、 インストール用情報の開示義務、関連する特許ライセンスの許諾について定める条項が含まれ、 組み込み機器に適用する際の妨げになる場合があります。 SBOM にはパッケージのライセンス情報が含まれているため、GPLv3 ライセンスが含まれているかどうかの検出を可能にします。

6.22.3. ビルドしたルートファイルシステムの SBOM を作成する

「Alpine Linux ルートファイルシステムをビルドする」 を実行すると、OS_update.swu と同じ場所に SBOM を作成します。 SBOM を作成するには、作成する対象のファイルとライセンス情報等を記載するためのコンフィグファイルが必要となります。 また、baseos-600-[VERSION].tar.zst から、アーカイブに含まれるパッケージ情報やファイル情報を SBOM に記載します。

ライセンス情報等を記載するためのコンフィグファイルの例は以下のコマンドで確認することができます。 各項目に関する説明はコメントに記載しておりますので、必要に応じて値を変更してください。 各項目の詳細な説明については SPDX specification v2.2.2 (https://spdx.github.io/spdx-spec/v2.2.2/) をご覧ください。

[ATDE ~/build-rootfs-[VERSION]]$ cat submodules/make-sbom/config.yaml

作成したコンフィグファイルと、baseos-600-[VERSION].tar.zst から OS_update.swu の SBOM を作成します。

[ATDE ~/build-rootfs-[VERSION]]$ ./build_sbom.sh -i OS_update.swu -c <コンフィグファイル> -f baseos-600-[VERSION].tar.zst
INFO:root:created OS_update.swu.spdx.json

作成される SBOM は OS_update.swu.spdx.json になります。 json 形式で ISO/IEC5962で国際標準となっているSPDX2.2のフォーマットに準拠しています。

アットマークテクノが提供しているソフトウェアの SBOM は ソフトウェアダウンロード の各ソフトウェアダウンロードページからダウンロードすることができます。

6.22.4. SWU イメージと同時に SBOM を作成する

「SWUイメージの作成」 の実行時に SBOM を作成する方法について説明します。 SWU イメージは desc ファイルから作成されます。この desc ファイルに SBOM 作成に必要な情報についても記載します。

6.22.4.1. コンフィグファイルを作成する

SBOM を作成するには、作成する対象のファイルとライセンス情報等を記載するためのコンフィグファイルが必要となります。 コンフィグファイルについて指定がない場合はデフォルトのコンフィグファイルで SBOM を作成します。 デフォルトのコンフィグファイルは /usr/share/make-sbom/config/config.yaml にあります。 このファイルは SBOM 作成ツールによって配置されます。 コンフィグファイルを編集するために、例としてカレントディレクトリにコピーします。 リリース時には正しいコンフィグファイルの内容を記載してください。

[ATDE ~]$ cp /usr/share/make-sbom/config/config.yaml .
[ATDE ~]$ vi config.yaml

ライセンス情報等を記載するためのコンフィグファイルの例は以下のコマンドで確認することができます。 各項目に関する説明はコメントに記載しておりますので、必要に応じて値を変更してください。 各項目の詳細な説明については SPDX specification v2.2.2 (https://spdx.github.io/spdx-spec/v2.2.2/) をご覧ください。

「desc ファイルを編集する」 で desc ファイルに編集したコンフィグファイルのパスを指定します。

6.22.4.2. desc ファイルを編集する

SBOM 作成のために、desc ファイルに記載する項目を以下に示します。

表6.16 descファイルの設定項目

項目設定値説明

swdesc_option BUILD_SBOM=<mode>

auto(デフォルト): SBOM 作成ツールがある場合作成する

SBOM を作成するかどうか。記載がない場合は auto が選択される

yes: SBOMを作成する。SBOM 作成ツールがない場合はエラーする

no: SBOM を作成しない

swdesc_option sbom_config_yaml=<path>

ファイルパス

コンフィグファイルのパスを指定する。記載がない場合はデフォルトのコンフィグファイルを使用する

swdesc_sbom_source_file <path>

ファイルパス

SBOM に含めるファイルを指定する。記載がない場合は SBOM に含まれない


以下に desc ファイルの記載例について示します。

swdesc_option component=make_sbom
swdesc_option version=1
swdesc_option BUILD_SBOM=yes1
swdesc_option sbom_config_yaml=config.yaml2

swdesc_sbom_source_file manifest.json3

図6.151 descファイルの追加例


1

SBOM を作成するように設定します。例として必ず作成するように "yes" を指定します。

2

コンフィグファイルのパスを設定します。例としてカレントディレクトリにある config.yaml を指定します。

3

SBOM に含めたいファイルがある場合に指定します。例として manifest.json を指定します。

desc ファイルの作成が出来たら 「SWUイメージの作成」 を実行すると、SWU イメージと同じ場所に SBOM が作成されます。 desc ファイルの内容によっては SBOM 作成に数分かかります。 作成される SBOM のファイル名は <SWU イメージ名>.spdx.json になります。 json 形式で ISO/IEC5962で国際標準となっているSPDX2.2のフォーマットに準拠しています。

6.23. eMMC の GPP(General Purpose Partition) を利用する

GPP に squashfs イメージを書き込み、Armadillo の起動時に自動的にマウントする方法を紹介します。

6.23.1. squashfs イメージを作成する

この作業は ATDE 上で行います。

squashfs-tools パッケージに含まれている mksquashfs コマンドを使用して squashfs イメージを作成します。

[ATDE]$ mkdir sample
[ATDE]$ echo "complete mounting squashfs on eMMC(GPP)" > sample/README
[ATDE]$ mksquashfs sample squashfs.img

図6.152 squashfs イメージの作成


6.23.2. squashfs イメージを書き込む

以降の作業は Armadillo 上で行います。

「squashfs イメージを作成する」で作成した squashfs イメージを、USB メモリ利用するなどして Armadillo-610 にコピーし、GPP に書き込みます。

[警告]

ユーザー領域として使用可能なGPPは /dev/mmcblk0gp3 のみです。

GPPへの書き込みを行う際は、誤って /dev/mmcblk0gp0 などに書き込みを行わないよう、十分に注意してください。

[armadillo]# mount /dev/sda1 /mnt
[armadillo]# dd if=/mnt/squashfs.img of=/dev/mmcblk0gp3 conv=fsync
[armadillo]# umount /mnt

6.23.3. GPP への書き込みを制限する

GPP の全ブロックに対して Temporary Write Protection をかけることにより、GPP への書き込みを制限することができます。 Temporary Write Protection は電源を切断しても解除されません。

Temporary Write Protection をかけるには、mmc-utils パッケージに含まれている mmc コマンドを使用します。

[armadillo]# apk add mmc-utils

図6.153 mmc-utilsのインストール


GPP の全ブロックに対して Temporary Write Protection をかけるには、次のようにコマンドを実行します。

[armadillo]# mmc writeprotect user get /dev/mmcblk0gp3  1
Write Protect Group size in blocks/bytes: 16384/8388608
Write Protect Groups 0-0 (Blocks 0-16383), No Write Protection
[armadillo]# mmc writeprotect user set temp 0 16384 /dev/mmcblk0gp3  2

図6.154 eMMC の GPP に Temporary Write Protection をかける


1

/dev/mmcblk0gp3 のブロック数を確認します。コマンドの出力を見ると /dev/mmcblk0gp3 が 16384 ブロックあることがわかります。

2

/dev/mmcblk0gp3 の全ブロックに Temporary Write Protection をかけます。

[ティップ]

Temporary Write Protection を解除するには、次のコマンド実行します。

[armadillo]# mmc writeprotect user set none 0 16384 /dev/mmcblk0gp3

6.23.4. 起動時に squashfs イメージをマウントされるようにする

/etc/fstab を変更し、起動時に squashfs イメージがマウントされるようにします。

[armadillo]# mkdir -p /opt/sample  1
[armadillo]# persist_file /opt/sample/
[armadillo]# vi /etc/fstab
:
:(省略)
:
/dev/mmcblk0gp3 /opt/sample squashfs defaults,nofail 0 0  2
[armadillo]# persist_file /etc/fstab

1

squashfs イメージをマウントするディレクトリを作成します

2

最終行にこの行を追加します。これで、/dev/mmcblk0gp3/opt/sample にマウントされるようになります。

Armadillo の再起動後、 /opt/sample/README の内容が正しければ完了です。

[armadillo]# reboot
:
: (省略)
:
[armadillo]# ls /opt/sample
README
[armadillo]# cat /opt/sample/README
complete mounting squashfs on eMMC(GPP)

6.24. 動作ログ

6.24.1. 動作ログについて

Armadillo-610 ではシステムが出力するログの一部は、 一般的な /var/log ディレクトリではなく、/var/at-log ディレクトリに出力されます。 /var/at-log は、ルートファイルシステムとは別のパーティションになっているので、 ルートファイルシステムに障害が発生した場合でも、/var/at-log のパーティションが無事であれば、 ログファイルを取り出して、不具合等の解析に利用することができます。

Armadillo-610 で /var/log 配下に出力するログに関しては 「/var/log/ 配下のログに関して」 を参照ください。

6.24.2. 動作ログを取り出す

ログファイルは /var/at-log ディレクトリ内に atlog というファイル名で作成されているので、 これを任意のディレクトリにコピーすることで取り出せます。 もし、eMMC 上のルートファイルシステムが壊れてしまい起動できない場合は、 microSD カードから起動することでログファイルを取り出すことができます。

[ティップ]

/var/at-log/atlog はファイルサイズが 3MiB になるとローテートされ /var/at-log/atlog.1 に移動されます。

/var/at-log/atlog.1 が存在する状態で、更に /var/at-log/atlog のファイルサイズが 3MiB になった場合は、 /var/at-log/atlog の内容が /var/at-log/atlog.1 に上書きされます。 /var/at-log/atlog.2 は生成されません。

6.24.3. ログファイルのフォーマット

ログファイルの内容はテキストデータであり、以下のようなフォーマットになっています。

日時 armadillo ログレベル 機能: メッセージ

図6.155 動作ログのフォーマット


atlog には以下の内容が保存されています。

  • インストール状態のバージョン情報
  • swupdate によるアップデートの日付とバージョン変更
  • abos-ctrl / uboot の rollback 日付
  • uboot で wdt による再起動があった場合にその日付

6.24.4. ログ用パーティションについて

ログ出力先である /var/at-log ディレクトリには、 GPP である /dev/mmcblk0gp1 パーティションがマウントされています。 このパーティションに論理的な障害が発生した場合は、/dev/mmcblk0gp1 の データを /dev/mmcblk0gp2 にコピーし、/dev/mmcblk0gp1 は FAT ファイルシステムで フォーマットされます。 このパーティションの障害チェックはシステム起動時に自動的に実行されます。

6.24.5. /var/log/ 配下のログに関して

表6.17「/var/log/ 配下のログ」 に Armadillo-610 で /var/log/ 配下に出力するログを示します。

最大ファイルサイズを超えると 表6.17「/var/log/ 配下のログ」 の「ファイル名」の 2 行目に記載されたファイル名にコピーします。

その状態から更に最大ファイルサイズを超えた場合、 表6.17「/var/log/ 配下のログ」 の「ファイル名」の 2 行目に記載されたファイル名に上書きします。

表6.17 /var/log/ 配下のログ

ファイル名 説明 最大ファイルサイズ 最大ファイル数

/var/log/messages

/var/log/messages.0

通常のログです。

4MiB

2

/var/log/armadillo-twin-agent/agent_log

/var/log/armadillo-twin-agent/agent_log.1

Armadillo Twin Agent の動作ログです。

1MiB

2


6.25. シリアル通信ソフトウェア(minicom)のセットアップ

[注記]

ATDE9 v20240925 以降の ATDE では以下の設定を実施した状態のイメージを配布しています。 これより前のバージョンの場合は、次の手順に沿って minicom のシリアル通信設定を実施してください。

minicom を使用して Armadillo とシリアルコンソール経由で通信を行うためには、 表6.18「シリアル通信設定」 のとおりにあらかじめ設定しておく必要があります。 ここでは、その設定手順について説明します。 また、minicomを起動する端末の横幅を80文字以上にしてください。横幅が80文字より小さい場合、コマンド入力中に表示が乱れることがあります。

表6.18 シリアル通信設定

項目設定

転送レート

115,200bps

データ長

8bit

ストップビット

1bit

パリティ

なし

フロー制御

なし


  1. 図6.156「minicomの設定の起動」に示すコマンドを実行し、minicomの設定画面を起動してください。

    [ATDE ~]$ sudo LANG=C minicom --setup

    図6.156 minicomの設定の起動


  2. 図6.157「minicomの設定」が表示されますので、「Serial port setup」を選択してください。

                +-----[configuration]------+
                | Filenames and paths      |
                | File transfer protocols  |
                | Serial port setup        |
                | Modem and dialing        |
                | Screen and keyboard      |
                | Save setup as dfl        |
                | Save setup as..          |
                | Exit                     |
                | Exit from Minicom        |
                +--------------------------+

    図6.157 minicomの設定


  3. 図6.158「minicomのシリアルポートの設定」が表示されますので、Aキーを押してSerial Deviceを選択してください。

        +-----------------------------------------------------------------------+
        | A -    Serial Device      : /dev/ttyUSB0                              |
        | B - Lockfile Location     : /var/lock                                 |
        | C -   Callin Program      :                                           |
        | D -  Callout Program      :                                           |
        | E -    Bps/Par/Bits       : 115200 8N1                                |
        | F - Hardware Flow Control : No                                        |
        | G - Software Flow Control : No                                        |
        |                                                                       |
        |    Change which setting?                                              |
        +-----------------------------------------------------------------------+

    図6.158 minicomのシリアルポートの設定


  4. Serial Device に使用するデバイスファイル名として /dev/ttyUSB0 を入力してEnterキーを押してください。

    [注記]デバイスファイル名の確認方法

    デバイスファイル名は、環境によって /dev/ttyS0/dev/ttyUSB1 など、本書の実行例とは異なる場合があります。

    その場合は以下の方法でデバイスファイル名を確認してください。

    Linux で PC と Armadillo 側のシリアルポートを接続した場合、コンソールに以下のようなログが表示されます。 ログが表示されなくても、dmesgコマンドを実行することで、ログを確認することができます。

    usb 2-1.2: new full-speed USB device number 5 using ehci-pci
    usb 2-1.2: New USB device found, idVendor=0403, idProduct=6001
    usb 2-1.2: New USB device strings: Mfr=1, Product=2, SerialNumber=3
    usb 2-1.2: Product: FT232R USB UART
    usb 2-1.2: Manufacturer: FTDI
    usb 2-1.2: SerialNumber: A702ZLZ7
    usbcore: registered new interface driver usbserial
    usbcore: registered new interface driver usbserial_generic
    usbserial: USB Serial support registered for generic
    usbcore: registered new interface driver ftdi_sio
    usbserial: USB Serial support registered for FTDI USB Serial Device
    ftdi_sio 2-1.2:1.0: FTDI USB Serial Device converter detected
    usb 2-1.2: Detected FT232RL
    usb 2-1.2: Number of endpoints 2
    usb 2-1.2: Endpoint 1 MaxPacketSize 64
    usb 2-1.2: Endpoint 2 MaxPacketSize 64
    usb 2-1.2: Setting MaxPacketSize 64
    usb 2-1.2: FTDI USB Serial Device converter now attached to ttyUSB0

    図6.159 例. シリアルポート接続時のログ


    上記の例では Armadillo 側のシリアルポートが ttyUSB0 に割り当てられたことが分かります。

  5. Fキーを押してHardware Flow ControlをNoに設定してください。
  6. Gキーを押してSoftware Flow ControlをNoに設定してください。
  7. キーボードのEキーを押してください。 図6.160「minicomのシリアルポートのパラメータの設定」 が表示されます。

                          +---------[Comm Parameters]----------+
                          |                                    |
                          |     Current: 115200 8N1            |
                          | Speed            Parity      Data  |
                          | A: <next>        L: None     S: 5  |
                          | B: <prev>        M: Even     T: 6  |
                          | C:   9600        N: Odd      U: 7  |
                          | D:  38400        O: Mark     V: 8  |
                          | E: 115200        P: Space          |
                          |                                    |
                          | Stopbits                           |
                          | W: 1             Q: 8-N-1          |
                          | X: 2             R: 7-E-1          |
                          |                                    |
                          |                                    |
                          | Choice, or <Enter> to exit?        |
                          +------------------------------------+

    図6.160 minicomのシリアルポートのパラメータの設定


  8. 図6.160「minicomのシリアルポートのパラメータの設定」では、転送レート、データ長、ストップビット、パリティの設定を行います。
  9. 現在の設定値は「Current」に表示されています。 それぞれの値の内容は図6.161「minicomシリアルポートの設定値」を参照してください。

    minicomシリアルポートの設定値

    図6.161 minicomシリアルポートの設定値


  10. Eキーを押して、転送レートを115200に設定してください。
  11. Qキーを押して、データ長を8、パリティをNone、ストップビットを1に設定してください。
  12. Enterキーを2回押して、図6.157「minicomの設定」に戻ってください。
  13. 図6.157「minicomの設定」から、「Save setup as dfl」を選択し、設定を保存してください。
  14. 「Exit from Minicom」を選択し、minicomの設定を終了してください。
[注記]

Ctrl-a に続いて z キーを入力すると、minicomのコマンドヘルプが表示されます。

6.26. viエディタを使用する

viエディタは、Armadilloに標準でインストールされているテキストエディタです。本書では、Armadilloの設定ファイルの編集などにviエディタを使用します。

viエディタは、ATDEにインストールされてるgeditやemacsなどのテキストエディタとは異なり、モードを持っていることが大きな特徴です。viのモードには、コマンドモードと入力モードがあります。コマンドモードの時に入力した文字はすべてコマンドとして扱われます。入力モードでは文字の入力ができます。

本章で示すコマンド例はATDEで実行するよう記載していますが、Armadilloでも同じように実行することができます。

6.26.1. viの起動

viを起動するには、以下のコマンドを入力します。

[ATDE ~]# vi [file]

図6.162 viの起動


file にファイル名のパスを指定すると、ファイルの編集( file が存在しない場合は新規作成)を行います。viはコマンドモードの状態で起動します。

6.26.2. 文字の入力

文字を入力するにはコマンドモードから入力モードへ移行する必要があります。コマンドモードから入力モードに移行するには、表6.19「入力モードに移行するコマンド」に示すコマンドを入力します。入力モードへ移行後は、キーを入力すればそのまま文字が入力されます。

表6.19 入力モードに移行するコマンド

コマンド動作

i

カーソルのある場所から文字入力を開始

a

カーソルの後ろから文字入力を開始


「i」、「a」それぞれのコマンドを入力した場合の文字入力の開始位置を図6.163「入力モードに移行するコマンドの説明」に示します。

images/common-images/vi-insert-command.svg

図6.163 入力モードに移行するコマンドの説明


入力モードからコマンドモードに戻りたい場合は、ESCキーを入力することで戻ることができます。現在のモードが分からなくなった場合は、ESCキーを入力し、一旦コマンドモードへ戻ることにより混乱を防げます。

[警告]

日本語変換機能をOFFに

viのコマンドを入力する時はATDEの日本語入力システム(Mozc)をOFFにしてください。日本語入力システムのON/OFFは、半角/全角キーで行うことができます。

[ティップ]

viでの文字削除

コンソールの環境によってはBS(Backspace)キーで文字が削除できず、「^H」文字が入力される場合があります。その場合は、「文字の削除」で説明するコマンドを使用し、文字を削除してください。

6.26.3. カーソルの移動

方向キーでカーソルの移動ができますが、コマンドモードで表6.20「カーソルの移動コマンド」に示すコマンドを入力することでもカーソルを移動することができます。

表6.20 カーソルの移動コマンド

コマンド動作

h

左に1文字移動

j

下に1文字移動

k

上に1文字移動

l

右に1文字移動


6.26.4. 文字の削除

文字を削除する場合は、コマンドモードで表6.21「文字の削除コマンド」に示すコマンドを入力します。

表6.21 文字の削除コマンド

コマンド動作

x

カーソル上の文字を削除

dd

現在行を削除


「x」コマンド、「dd」コマンドを入力した場合に削除される文字を図6.164「文字を削除するコマンドの説明」に示します。

images/common-images/vi-delete-command.svg

図6.164 文字を削除するコマンドの説明


6.26.5. 保存と終了

ファイルの保存、終了を行うコマンドを表6.22「保存・終了コマンド」に示します。

表6.22 保存・終了コマンド

コマンド動作

:q!

変更を保存せずに終了

:w[file]

ファイルを file に指定して保存

:wq

ファイルを上書き保存して終了


保存と終了を行うコマンドは「 : 」(コロン)からはじまるコマンドを使用します。" : "キーを入力すると画面下部にカーソルが移り入力したコマンドが表示されます。コマンドを入力した後Enterキーを押すことで、コマンドが実行されます。

6.27. eFuse を変更する

Armadillo-610 で採用している CPU (i.MX6ULL) には、一度しか書き込むことのできない eFuse が搭載されています。 eFuse には、 CPUがブートする時の設定や MAC アドレスなどが書かれます。Armadillo-610 は組み込み機器を作り込むエンジニアを対象にした製品ですので、 eFuse もユーザーに開放し、細かな制御を可能にしています。しかし eFuse はその性質上、一度書き間違うと直すことができません。十分に注意してください。

[警告]

eFUSEは一度書き込むと元に戻すことができません。eFUSEの設定によってはArmadillo-610が正常に動作しなくなる可能性がありますので、書き込みを行う際には細心の注意を払うようお願いいたします。eFUSEの設定によって異常が起こった場合は保証対象外となります。

MACアドレスは Armadillo-610 の出荷時に書き込まれているので、新たに書き込む必要はありません。この章では U-Boot を使って eFuse の書き換えを行い、ブートモードを制御する方法を説明します。

eFuse を変更する場合は、必ず「i.MX 6ULL Applications Processor Reference Manual」を参照してください。重要な章は、以下の 4つです。

  • Chapter 5: Fusemap
  • Chatper 8: System Boot
  • Chapter 37: On-Chip OTP Controller
  • Chapter 58: Ultra Secured Digital Host Controller

以降、本章では i.MX 6ULL Applications Processor Reference Manual を「リファレンスマニュアル」と呼びます。

[注記]

章番号や章タイトルは、i.MX 6ULL Applications Processor Reference Manual Rev. 1, 11/2017 現在の情報です。異るリビジョンのリファレンスマニュアルでは、章番号およびタイトルが異なる場合があります。

6.27.1. ブートモード

i.MX6ULL にはブートモードを決める BOOT_MODE0BOOT_MODE1 というピンがあります。 Armadillo-610 では、BOOT_MODE00BOOT_MODE11 となるよう回路が設計されており、ブートモードは必ず Internal Boot モードとなります。

6.27.1.1. Internal Boot モード

Internal Bootモードでは、 on-chip boot ROMに書き込まれているコードが実行し、ブート可能なデバイスを検索します。リファレンスマニュアル「8.5 Boot devices (internal boot)」に、i.MX6ULL がブートできるデバイスの一覧が記載されています。Armadillo-610 では、そのうちオンボードeMMC と microSDカードに対応しています。

Internal Bootモードでは、GPIO によって eFuseの設定を上書き (override) できるようになっています。この機能は eFuse の BT_FUSE_SEL0 の場合のみ有効となります。eFuse の設定とは異なり何度も再設定できる点では便利ですが、overrideに対応したピンには i.MX6ULL の電源投入時に決まった信号を入力しておかなければいけないため、ハードウェア設計上は不便になります。

Armadillo-610では、GPIO による override を利用することで、仕様が確定していない段階ではブートデバイスを自由に何度も切り替えることを可能にしつつ、BT_FUSE_SEL1 にして GPIO による override を無効化することで、仕様が確定した段階では自由なハードウェア設計が可能になるよう配慮しています。また、GPIO による override を無効化することで、フィールドに出した製品が悪意ある人によって意図していないブートをし、被害が出ることを防ぐことができます。(もちろん、ブート後に root アカウントを乗っ取られるような作りでは、意味がありませんが…)

6.27.2. ブートデバイス

Internal Bootモードでは、GPIO によって eFuseの設定を上書き (override) できるようになってると紹介しましたが、Armadillo-610 では、Armadillo-610 拡張ボードの JP1 はまさにこの機能を使っています。 JP1 は BJP1(Armadillo-610 CON2_42ピン) に接続されており、 LCD1_DATA05LCD1_DATA11 の制御をしていますが、これらのピンはそれぞれ BOOT_CFG1[5]BOOT_CFG2[3] を override しています。「8.3.2 GPIO boot overrides」の 表「8-3. GPIO override contact assignments」を確認してください。

ややこしい事に、この BOOT_CFG で始まる eFUSE は、リファレンスマニュアルの中では eFuse のアドレスでも表記されています。 BOOT_CFG1 は eFuse のアドレスで言うと 0x450 の下位 8 bit つまり 0x450[7:0] であり、 BOOT_CFG2 は上位 8 bit つまり 0x450[15:8] にあたります。これは「5.1 Boot Fusemap」の表「5-5. SD/eSD Boot Fusemap」または表「5-6. MMC/eMMC Boot Fusemap」を確認することでわかります。

さらにややこしい事に、eFuse を書き込む場合にはこれら全ての値が使えず、On-Chip OTP Controller の bank と word の値が必要になります。これらの値は リファレンスマニュアルの「On-Chip OTP Controller」を参照してください。後で出てきますが Boot From Fuses で使用する BT_FUSE_SEL という eFuse のように GPIO による override ができないものもあります。

表6.23 GPIO override と eFuse

信号名 eFuse名 eFuseアドレス OCOTP名 Bank Word

LCD1_DATA05

BOOT_CFG1[5]

0x450[5]

OCOTP_CFG4

0

5

LCD1_DATA11

BOOT_CFG2[3]

0x450[11]

OCOTP_CFG4

0

5

N/A

BT_FUSE_SEL

0x460[4]

OCOTP_CFG5

0

6


Armadillo-610 ではSDカード または eMMC からのブートになるので、ブートデバイスを選択する eFuse BOOT_CFG1[7:4] は、010x または 011x になります。

リファレンスマニュアル「8.5.3.1 Expansion device eFUSE configuration」には、さらに詳しく SD/MMCデバイスの設定について記載されています。テーブル「8-15. USDHC boot eFUSE descriptions」によれば、eFuse の 0x450[7:6]01 の場合に SD/MMC デバイスからブートすることを決めています。さらに 0x450[5]0 なら SDが、 0x450[5]1 なら MMC が選択されます。つまり、4から 7 bit までの間で 5 bit 目だけが MMC か SD かを決めています。 BOOT_CFG1[5]0 の場合はコントローラーは SDデバイスが繋がっている前提で、 BOOT_CFG1[5]1 の場合は MMCデバイスが繋っている前提で動作します。

i.MX6ULL には、SD/MMC のコントローラーである uSDHC が 2つ搭載されています。 Armadillo-610では、eMMC が uSDHC1に、 microSDカードが uSDHC2 に接続されています。ブート時にどちらのコントローラーからブートするかを決めている eFuse が 0x450[12:11] です。 0x450[12:11]00 であれば uSDHC1 つまりオンボード eMMC から、01 であれば uSDHC2 つまり microSDカードからブートします。言い換えると Armadillo-610 でオンボード eMMC からブートしたい場合は、0x450[5]1 に、 0x450[12:11]00 にします。逆に microSDカードから起動したい場合は 0x450[5]0 に、0x450[12:11]01 にします。

表6.24 ブートデバイスと eFuse

ブートデバイス eFuse 0x450[5] 0x450[12:11]

オンボード eMMC

1

00

microSDカード

0

01


6.27.3. eFuse の書き換え

Armadillo-610 では、U-Boot のコマンドによって eFuseの書き換えをサポートしています。 スライドスイッチの設定について を参照してU-Boot を保守モードで起動してください。

eFuse の書き換えは、 fuse コマンドを使います。

[注記]

U-Boot の fuse コマンドのソースコードは、以下の 2つです。

  • cmd/fuse.c
  • drivers/misc/mxc_ocotp.c
=> help fuse
fuse - Fuse sub-system

Usage:
fuse read <bank> <word> [<cnt>] - read 1 or 'cnt' fuse words,
    starting at 'word'
fuse sense <bank> <word> [<cnt>] - sense 1 or 'cnt' fuse words,
    starting at 'word'
fuse prog [-y] <bank> <word> <hexval> [<hexval>...] - program 1 or
    several fuse words, starting at 'word' (PERMANENT)
fuse override <bank> <word> <hexval> [<hexval>...] - override 1 or
    several fuse words, starting at 'word'
=>
fuse read
eFuse の値を Shadow Registerから読み出します。i.MX6ULL の eFuse は、すべて Shadow Register を持ち、起動時に eFuse から Shadow Register に値がコピーされます。詳しくはリファレンスマニュアル「37.3.1.1 Shadow Register Reload」を確認してください。
fuse sense
eFuse の値を eFuse から読み出します
fuse prog
eFuse の値を書き換えます

fuse コマンドは、 bankwordcnthexval を引数に取ります。

bank
eFuse のバンク番号
word
eFuse のワード番号
cnt
eFuse を読み出す個数
hexval
書き込む値

6.27.4. eFuse の設定によるブートデバイスの選択

6.27.4.1. BT_FUSE_SEL

eFuse の設定によるブートデバイスの選択を可能にするには、 eFuse に書き込んだ値が正しいことを i.MX6ULL に教える必要があります。そのための eFuse が BT_FUSE_SEL (0x460[4]) です。Armadillo-610 では、このビットが 1 であれば、GPIO による override が無効になり eFuse の設定にしたがってブートデバイスが選択されるようになります。

6.27.4.2. eMMC からのブートに固定

オンボード eMMC からだけブートさせたい場合は、ブートデバイスの種類で MMC と、コントローラーで uSDHC1 を選択することで可能です。忘れずに BT_FUSE_SEL1 にします。

オンボード eMMC のスペックは、以下の通りです。リファレンスマニュアル 8.5.3 Expansion device および 表「5-6. MMC/eMMC Boot Fusemap」を確認してください。「可変」列が「不」となっている値は、変更しないでください。例えば、オンボード eMMC は 1.8 V に対応していません。 bit 9 の SD Voltage Selection で 1 の 1.8 V では動作しません。

表6.25 オンボード eMMC のスペック

名前 Bit eFuse bit列 可変

BOOT_CFG2

[15:13]

Bus Width

8 bit

010

[12:11]

Port Select

uSDHC1

00

[10]

Boot Frequencies

500 / 400 MHz

00

[9]

SD Voltage Selection

3.3 V

0

[8]

-

-

0

-

BOOT_CFG1

[7:5]

eMMC

-

011

[4]

Fast Boot

Regular

0

[3]

SD/MMC Speed

High

0

[2]

Fast Boot Acknowledge Disable

Enabled

0

[1]

SD Power Cycle Enable

Disabled

0

[0]

SD Loopback Clock Source Sel

SD Pad

0


値を見易いように、 BOOT_CFG2 を上にしています。 BOOT_CFG1BOOT_CFG2 は、OCOTP_CFG4 にマップされており Bank 0 Word 5 です。つまり 010000000 01100000 の 16 bit (0x4060) を Bank 0 Word 5 に書き込めば良いことが分ります。 BOOT_CFG3BOOT_CFG4 はここでは無視します。

BT_FUSE_SEL は Bank 0 Word 6 の 4 bit 目になるので 0x10 を書き込みます。

=> fuse read 0 5
Reading bank 0:

Word 0x00000005: 00000000
=> fuse prog 0 5 0x4060
Programming bank 0 word 0x00000005 to 0x00004060...
Warning: Programming fuses is an irreversible operation!
         This may brick your system.
         Use this command only if you are sure of what you are doing!

Really perform this fuse programming? <y/N>
y
=> fuse read 0 6
Reading bank 0:

Word 0x00000006: 00000000
=> fuse prog -y 0 6 0x10
Programming bank 0 word 0x00000006 to 0x00000010...
=> fuse read 0 6
Reading bank 0:

Word 0x00000006: 00000010

(電源入れなおしても、SDからブートしない)
[注記]

fuse prog にオプション -y を付けると 「 Really perform this fuse programming? <y/N> 」と聞かれません。

これで eMMC からしか起動しない Armadillo-610 ができあがりました。

[警告]

eMMC からしか起動しないので、あやまって eMMCに書き込まれている U-Boot を消してしまうと、二度と起動しないようになります。注意してください。

[注記]

eMMC Fast Boot機能を使う場合や Power Cycle を Enable にする場合は、当該ビットを 1 に変更してください。

同じ要領で、SDからだけしかブートしないようにすることも可能です。しかし eFuse によるブートデバイスの固定は、意図しないブートを防ぐことが目的です。 Armadillo-610 で microSDからのブートに固定することは可能ですが、別の microSDカードを挿入されてしまうと、その別の microSDカードからブートしてしまうので目的を達成できません。理解してお使いください。

6.27.4.3. eFuse のロック

書き込んだ eFuse の値を変更されてしまっては、Boot From Fuseモードにしている意味がありません。i.MX6ULLでは eFuse を変更できなくするビットも用意されています。

リファレンスマニュアル「5.3 Fusemap Descriptions Table」を確認してください。

6.28. オプション品

本章では、Armadillo-610のオプション品について説明します。

表6.26 Armadillo-610関連のオプション品

名称型番備考

USBシリアル変換アダプタ

SA-SCUSB-00

Armadillo-610開発セットに同梱

Armadillo-610 拡張ボード

Armadillo-610開発セットに同梱

LCDオプションセット(7インチタッチパネルWVGA液晶)

OP-LCD70EXT-L00

7インチタッチパネルWVGA液晶が付属

Armadillo-400シリーズLCDオプションセット

OP-A400-LCD43EXT-L01

4.3インチタッチパネルWQVGA液晶が付属


6.28.1. USBシリアル変換アダプタ

6.28.1.1. 概要

FT232RLを搭載したUSB-シリアル変換アダプタです。シリアルの信号レベルは3.3V CMOSです。

images/usb2seri-qi.svg

図6.165 USBシリアル変換アダプタの配線


images/common-images/callouts/1.svg
オープン
images/common-images/callouts/2.svg
GNDショート

シリアルインターフェース(Armadillo-610拡張ボード: CON3)に接続した場合、 USBシリアル変換アダプタのスイッチで、電源投入時の起動モードを設定することが可能です。 スライドスイッチの状態に対応した起動モードは以下のとおりです。

表6.27 USBシリアル変換アダプタのスライドスイッチによる起動モードの設定

スライドスイッチ 起動モード

オープン

オートブートモード

GNDショート

保守モード


[警告]

USBシリアル変換アダプタは、Armadillo-610の電源を切断した状態で接続してください。 故障の原因となる可能性があります。

[警告]

USBシリアル変換アダプタは、試作・開発用の製品です。外観や仕様を予告なく変更する場合がありますので、ご了承ください。

6.28.2. Armadillo-610 拡張ボード

6.28.2.1. 概要

Armadillo-610 拡張ボードはArmadillo-610を搭載する拡張ボードを設計開発するためのリファレンスボードです。 電源、LAN、USB、SD、LCD [14]、RS-485、オーディオ、絶縁デジタル入出力、リアルタイムクロック、スイッチ、LED等の動作を確認することが可能です。 Armadillo-610 拡張ボードはArmadillo-610 開発セットに同梱されます。

[ティップ]

Armadillo-610 拡張ボードの回路図、部品表は購入者向けの限定データとしてlink:「アットマークテクノ Armadilloサイト」からダウンロード可能です。

[注記]

Armadillo-610 拡張ボードはArmadillo-610がないと機能しない製品ですので、 Armadillo-610を搭載した状態での仕様を説明します。

6.28.2.2. 仕様

Armadillo-610 拡張ボードの主な仕様は次のとおりです。

表6.28 Armadillo-610 拡張ボードの仕様

LAN(Ethernet)

100BASE-TX/10BASE-T x 1、AUTO-MDIX対応

シリアル(UART)

3.3V CMOSレベル x 1、RS-485 x 1

USB

USB 2.0 Host(High Speed) x 2、USB 2.0 OTG(High Speed) x 1

SD

SDスロット x 1 [a]

カレンダ時計

リアルタイムクロック搭載、バックアップ用コネクタ搭載 [b]

オーディオ

モノラルスピーカー出力 x 1

ビデオ

LCDオプションセット(7インチタッチパネルWVGA液晶)接続可能 [c]

接点入出力

入力 x 2、出力 x 2

Groveインターフェース

Groveコネクタ x 4 [d]

UART x 1、I2C x 1、A/D x 2

拡張インターフェース

UART、SD、LCD、I2S、S/PDIF、MQS、I2C、SPI、CAN、A/D、PWM、GPIO等 [e]

スイッチ

ユーザースイッチ x 1、 リセットスイッチ x 1、パワースイッチ x 1

LED

ユーザーLED x 1

電源電圧

DC 9〜24V±10%(メイン電源)、DC 2.0~3.5V(RTCバックアップ)、DC 2.75~3.3V(i.MX6ULL内蔵RTCバックアップ)

消費電力

約1.2W(待機時)、約1.8W(LAN通信時) [f]

使用温度範囲

+10~+40℃(結露なきこと)

外形サイズ

115 x 160 mm(突起部を除く)

[a] Armadillo-610上のmicroSDスロットと排他利用となります。

[b] 電池は付属しません。

[c] Armadillo-610 拡張ボードにLCDオプションセット(7インチタッチパネルWVGA液晶)は付属しません。

[d] LCDインターフェースと排他利用となります。

[e] シリアル、SDスロット、オーディオ、LCD等のインターフェースと排他利用となります。

[f] 電源電圧DC 12V時の消費電力です。外部接続機器の消費分は含みません。


[警告]

Armadillo-610 開発ボードは設計開発用のリファレンスボードです。 仕様や外観を予告なく変更する場合があります。

6.28.2.3. ブロック図

Armadillo-610 拡張ボードのブロック図は次のとおりです。

images/a610ext-block.svg

図6.166 Armadillo-610 拡張ボードのブロック図


Armadillo-610 拡張ボードの電源回路の構成は次のとおりです。

images/a610ext-block-power.svg

図6.167 Armadillo-610 拡張ボードの電源回路の構成


6.28.2.4. インターフェース仕様

Armadillo-610 拡張ボードのインターフェース仕様について説明します。

images/a610ext-interface.svg

図6.168 Armadillo-610 拡張ボードのインターフェースの概要


表6.29 Armadillo-610 拡張ボードのインターフェース一覧 [15]

部品番号 インターフェース名 型番 メーカー

CON1

SDインターフェース

CIM-K03NS

MITSUMI ELECTRIC

CON2

LANインターフェース

TM11R-5M2-88-LP

HIROSE ELECTRIC

CON3

シリアルインターフェース

DF13A-7P-1.25H(51)

HIROSE ELECTRIC

CON4

Armadillo-610インターフェース

DF40HC(3.0)-100DS-0.4V(51)

HIROSE ELECTRIC

CON5

USBホストインターフェース

UBA-4RS-D14T-4D(LF)(SN)

J.S.T. Mfg.

CON6

USB OTGインターフェース

UB-MC5ABR3-SD204-4S-1

J.S.T. Mfg.

CON7

Groveインターフェース

1125R-4P

Shenzhen NS-TECH Co.,Ltd

CON8

1125R-4P

Shenzhen NS-TECH Co.,Ltd

CON9

1125R-4P

Shenzhen NS-TECH Co.,Ltd

CON10

1125R-4P

Shenzhen NS-TECH Co.,Ltd

CON11

LCDインターフェース

XF2M-5015-1A

OMRON

CON12

電源入力インターフェース

PJ-102AH

Same Sky

CON13A

電源出力インターフェース

TBL002A-350-14GY-2GY

Same Sky

CON13B

DIDOインターフェース

CON13C

RS-485インターフェース

CON13D

オーディオインターフェース

CON14

電源出力インターフェース

A2-2PA-2.54DSA(71)

HIROSE ELECTRIC

CON15

RTCバックアップインターフェース

CH7410-2032LF

TAKACHI

CON16

B2B-EH(LF)(SN)

J.S.T. Mfg.

CON17

内蔵RTCバックアップインターフェース

B2B-EH(LF)(SN)

J.S.T. Mfg.

CON18

WLANインターフェース

AXK6F34347YG

Panasonic

CON19

拡張インターフェース

XG4C-1031

OMRON

CON20

XG4C-4031

OMRON

CON21

XG4C-1031

OMRON

CON22

XG4C-1031

OMRON

CON23

リセットインターフェース

A2-2PA-2.54DSA(71)

HIROSE ELECTRIC

CON24

電源入力インターフェース

A2-6PA-2.54DSA(71)

HIROSE ELECTRIC

JP1

起動デバイス設定ジャンパ

A2-2PA-2.54DSA(71)

HIROSE ELECTRIC

SW1

ユーザースイッチ

SKHLACA010

ALPS ELECTRIC

SW2

リセットスイッチ

SKHLACA010

ALPS ELECTRIC

SW3

ONOFFスイッチ

SKHLACA010

ALPS ELECTRIC

LED1

LANスピードLED

SML-310MTT86

ROHM

LED2

LAN リンクアクティビティ LED

SML-310YTT86

ROHM

LED3

ユーザー LED

SML-310MTT86

ROHM

TH7

Armadillo-610用スタッド

TH-1.6-3.0-M3

Mac-Eight

TH8

TH-1.6-3.0-M3

Mac-Eight

TH13

WLANモジュール用スタッド

TH-1.6-1.5-M2

Mac-Eight

TH14

TH-1.6-1.5-M2

Mac-Eight

[15] 部品の実装、未実装を問わず、搭載可能な部品型番を記載しています。


[警告]

表6.29「Armadillo-610 拡張ボードのインターフェース一覧 」には搭載可能な代表型番を記載しており、実際に搭載されている型番と違うことがあります。

6.28.2.5. CON1 (SDインターフェース)

CON1はハイスピード(最大クロック周波数: 49.5MHz)に対応したSDインターフェースです。 信号線はi.MX6ULLのSDホストコントローラ(uSDHC2)に接続されます。

SDカードに供給される電源はi.MX6ULLのUART2_RTS_Bピン(GPIO1_IO23)で制御が可能です。 Highレベル出力で電源が供給され、Lowレベル出力で電源が切断されます。

[警告]

SDコントローラ(uSDHC2)はSDインターフェース(Armadillo-610: CON1)でも使用しており、 同時に使用することはできません。 こちらのSDを有効にした場合、SDインターフェース(Armadillo-610: CON1)はブート時のみ利用され、ブート以降はこちらが利用されます。

images/a610ext-con1.svg

図6.169 Armadillo-610 拡張ボード CON1


表6.30 CON1 信号配列

ピン番号 ピン名 I/O 説明

1

CD/DAT3

In/Out

SDデータバス(bit3)、i.MX6ULLのLCD_DATA23ピンに接続

2

CMD

In/Out

SDコマンド/レスポンス、i.MX6ULLのLCD_DATA18ピンに接続

3

VSS

Power

電源(GND)

4

VDD

Power

電源(+3.3V)

5

CLK

Out

SDクロック、i.MX6ULLのLCD_DATA19ピンに接続

6

VSS

Power

電源(GND)

7

DAT0

In/Out

SDデータバス(bit0)、i.MX6ULLのLCD_DATA20ピンに接続

8

DAT1

In/Out

SDデータバス(bit1)、i.MX6ULLのLCD_DATA21ピンに接続

9

DAT2

In/Out

SDデータバス(bit2)、i.MX6ULLのLCD_DATA22ピンに接続

10

CD1

In

カード検出、i.MX6ULLのUART3_RTS_Bピンに接続
(Low: カード挿入、High: カード未挿入)

11

CD2

12

WP1

Power

電源(GND)

13

14

WP2

In

ライトプロテクト検出、i.MX6ULLのUART3_CTS_Bピンに接続
(Low: 書き込み可能、High: 書き込み不可能)

15

GND

Power

電源(GND)

16

17

18

19


6.28.2.6. CON2(LANインターフェース)

CON2は10BASE-T/100BASE-TXに対応したLANインターフェースです。 カテゴリ5以上のEthernetケーブルを接続することができます。 AUTO-MDIX機能を搭載しており、ストレートケーブルまたはクロスケーブルを自動認識して送受信端子を切り替えます。

信号線はEthernet PHY(LAN8720AI-CP/Microchip Technology)を経由してi.MX6ULLのEthernetコントローラ(ENET1)に接続されます。

images/a610ext-con2.svg

図6.170 Armadillo-610 拡張ボード CON2


表6.31 CON2 信号配列

ピン番号 ピン名 I/O 説明

1

TX+

In/Out

送信データ(+)

2

TX-

In/Out

送信データ(-)

3

RX+

In/Out

受信データ(+)

4

CON2の5ピンと接続後に75Ω終端

5

CON2の4ピンと接続後に75Ω終端

6

RX-

In/Out

受信データ(-)

7

CON2の8ピンと接続後に75Ω終端

8

CON2の7ピンと接続後に75Ω終端


6.28.2.7. CON3(シリアルインターフェース)

CON3は非同期(調歩同期)シリアルインターフェースです。 信号はi.MX6ULLのUARTコントローラ(UART1)に接続されます。 CON3の6ピンはi.MX6ULLのUART2_CTS_Bピン(GPIO1_IO22)に接続されており、Lowレベル入力で保守モード、 Highレベル入力でオートブートモードで起動します。

[警告]

シリアルインターフェース(Armadillo-610 拡張ボード: CON3)にUSBシリアル変換アダプタを接続する際は、 ケーブルの根本を軽く握り、指先でコネクタを押すようにして挿入してください。 取り外しの際は、全ケーブルが均等に引きぬかれるようにケーブルをつかみ、引き抜いてください。 また、両コネクタを水平にして挿入・抜去してください。 30°以上傾けた状態での斜め挿入・抜去は、端子変形、ケース破損の原因となります。

images/usb-serial-insert-caution.svg

図6.171 USBシリアル変換アダプタの挿抜角度


images/a610ext-con3.svg

図6.172 Armadillo-610 拡張ボード CON3


表6.32 CON3 信号配列

ピン番号 ピン名 I/O 説明

1

UART_RXD

In

受信データ、i.MX6ULLのUART1_RX_DATAピンに接続

2

GND

Power

電源(GND)

3

UART_TXD

Out

送信データ、i.MX6ULLのUART1_TX_DATAピンに接続

4

+3.3V_IO

Power

電源(+3.3V_IO)

5

UART_CTS

In

送信可能、CON3の7ピンと接続

6

BOOTLOADER_EN_B

In

起動モード設定、i.MX6ULLのUART2_CTS_Bピンに接続
(Low: 保守モード、High: オートブートモード)

7

UART_RTS

Out

送信要求、CON3の5ピンと接続


6.28.2.8. CON4(Armadillo-610インターフェース)

CON4はArmadillo-610と接続するためのインターフェースです。

images/a610ext-con4.svg

図6.173 Armadillo-610 拡張ボード CON4


表6.33 CON4 信号配列

ピン番号 ピン名 I/O 説明

1

USB_OTG1_DP

In/Out

USB1のプラス側信号、CON6の3ピンに接続

2

USB_OTG1_DN

In/Out

USB1のマイナス側信号、CON6の2ピンに接続

3

GND

Power

電源(GND)

4

USB_OTG2_DN

In/Out

USB2のマイナス側信号、USB HUBのUSBUP_DMピンに接続

5

USB_OTG2_DP

In/Out

USB2のプラス側信号、USB HUBのUSBUP_DPピンに接続

6

GND

Power

電源(GND)

7

USB_OTG1_VBUS

Power

電源(USB_OTG1_VBUS)、CON6の1ピンに接続

8

USB_OTG2_VBUS

Power

電源(USB_OTG2_VBUS)、CON5の1ピンと5ピンに接続

9

SPEEDLED

In

LANスピードLED用信号、Ethernet PHYのLED2ピンに接続

10

LINK_ACTLED

In

LANリンクアクティビティLED用信号、Ethernet PHYのLED1ピンに接続

11

USB1_PWREN

In

USB1用パワースイッチ切り替え信号、パワースイッチのイネーブルピンに接続
(High: 電源供給、Low: 電源切断)

12

USB2_PWREN

In

USB2用パワースイッチ切り替え信号、パワースイッチのイネーブルピンに接続
(High: 電源供給、Low: 電源切断)

13

RTC_INT_B

Out

リアルタイムクロック割り込み信号、リアルタイムクロックの割り込みピンに接続

14

ADC_IN4

In/Out

拡張入出力、CON11の34ピン、CON20の37ピン、CON10の1ピンに接続

15

ADC_IN3

In/Out

拡張入出力、CON11の35ピン、CON20の38ピン、CON9の1ピンに接続

16

ADC_IN2

In/Out

拡張入出力、CON11の36ピン、CON20の39ピン、CON9の2ピンに接続

17

ADC_IN1

In/Out

拡張入出力、CON11の37ピン、CON20の40ピン、CON10の2ピンに接続

18

LCD_DATA00

In/Out

拡張入出力、CON11の13ピン、CON20の13ピンに接続

19

LCD_DATA01

In/Out

拡張入出力、CON11の14ピン、CON20の14ピンに接続

20

LCD_DATA02

In/Out

拡張入出力、CON11の15ピン、CON20の15ピンに接続

21

LCD_DATA03

In/Out

拡張入出力、CON11の16ピン、CON20の16ピンに接続

22

LCD_DATA04

In/Out

拡張入出力、CON11の17ピン、CON20の17ピンに接続

23

LCD_DATA05

In/Out

拡張入出力、CON11の18ピン、CON20の18ピンに接続

24

LCD_DATA06

In/Out

拡張入出力、CON11の20ピン、CON20の20ピンに接続

25

LCD_DATA07

In/Out

拡張入出力、CON11の21ピン、CON20の21ピンに接続

26

LCD_DATA08

In/Out

拡張入出力、CON11の22ピン、CON20の22ピンに接続

27

LCD_DATA09

In/Out

拡張入出力、CON11の23ピン、CON20の23ピンに接続

28

LCD_DATA10

In/Out

拡張入出力、CON11の24ピン、CON20の24ピンに接続

29

LCD_DATA11

In/Out

拡張入出力、CON11の25ピン、CON20の25ピンに接続

30

LCD_DATA12

In/Out

拡張入出力、CON11の27ピン、CON20の27ピンに接続

31

LCD_DATA13

In/Out

拡張入出力、CON11の28ピン、CON20の28ピンに接続

32

LCD_DATA14

In/Out

拡張入出力、CON11の29ピン、CON20の29ピンに接続

33

LCD_DATA15

In/Out

拡張入出力、CON11の30ピン、CON20の30ピンに接続

34

LCD_DATA16

In/Out

拡張入出力、CON11の31ピン、CON20の31ピンに接続

35

LCD_DATA17

In/Out

拡張入出力、CON11の32ピン、CON20の32ピンに接続

36

GND

Power

電源(GND)

37

LCD_CLK

In/Out

拡張入出力、CON11の8ピン、CON20の7ピンに接続

38

LCD_HSYNC

In/Out

拡張入出力、CON11の9ピン、CON20の8ピンに接続

39

LCD_VSYNC

In/Out

拡張入出力、CON11の10ピン、CON20の9ピンに接続

40

LCD_ENABLE

In/Out

拡張入出力、CON11の11ピン、CON20の10ピンに接続

41

PWM5_OUT

In/Out

拡張入出力、CON11の12ピン、CON20の11ピンに接続

42

BJP1

Out

起動デバイス設定用信号、JP1に接続

43

EXT_SW1

Out

ユーザースイッチ、SW1に接続

44

EXT_RESET_B

Out

システムリセット、CON23の1ピンに接続

45

+3.3V_IO

Power

電源(+3.3V_IO)

46

+3.3V_IO

Power

電源(+3.3V_IO)

47

VIN

Power

電源(VIN)

48

VIN

Power

電源(VIN)

49

VIN

Power

電源(VIN)

50

VIN

Power

電源(VIN)

51

GND

Power

電源(GND)

52

GND

Power

電源(GND)

53

+5V_IO

Power

電源(+5V_IO)

54

+5V_IO

Power

電源(+5V_IO)

55

I2C2_SDA

In/Out

I2Cデータ信号、CON11の49ピン、CON21の10ピン、CON8の2ピン、リアルタイムクロックのSDAピンに接続

56

I2C2_SCL

In

I2Cクロック信号、CON11の48ピン、CON21の9ピン、CON8の1ピン、リアルタイムクロックのSCLピンに接続

57

SAI1_TX_SYNC

In/Out

拡張入出力、CON11の47ピン、CON21の8ピンに接続

58

SAI1_TX_BCLK

In/Out

拡張入出力、CON11の46ピン、CON21の7ピンに接続

59

SAI1_RX_DATA

In/Out

拡張入出力、CON11の45ピン、CON21の6ピンに接続

60

SAI1_TX_DATA

In/Out

拡張入出力、CON11の44ピン、CON21の5ピンに接続

61

SAI1_RX_SYNC

In/Out

拡張入出力、CON11の43ピン、CON21の4ピンに接続

62

SAI1_MCLK

In/Out

拡張入出力、CON11の42ピン、CON21の3ピン、CON7の1ピンに接続

63

GPIO4_IO24

In/Out

拡張入出力、CON11の41ピン、CON20の36ピンに接続

64

GPIO4_IO21

In/Out

拡張入出力、CON11の40ピン、CON20の35ピンに接続

65

GPIO4_IO18

In/Out

拡張入出力、CON11の39ピン、CON20の34ピンに接続

66

RS485_DE

In

RS-485送信イネーブル信号、RS-485トランシーバのDEピン、CON22の6ピンに接続

67

RS485_RE_N

In

RS-485受信イネーブル信号、RS-485トランシーバのREピン、CON22の5ピンに接続

68

RS485_RX

Out

RS-485受信データ、RS-485トランシーバのROピン、CON22の4ピンに接続

69

RS485_TX

In

RS-485送信データ、RS-485トランシーバのDIピン、CON22の3ピンに接続

70

SD2_DATA3

In/Out

SDデータバス(bit3)、CON1の1ピンに接続

71

SD2_DATA2

In/Out

SDデータバス(bit2)、CON1の9ピンに接続

72

SD2_DATA1

In/Out

SDデータバス(bit1)、CON1の8ピンに接続

73

SD2_DATA0

In/Out

SDデータバス(bit0)、CON1の7ピンに接続

74

SD2_CLK

In

SDクロック、CON1の5ピンに接続

75

GND

Power

電源(GND)

76

SD2_CMD

In/Out

SDコマンド/レスポンス、CON1の2ピンに接続

77

PWRON

Out

パワーマネジメントICのPWRON信号、SW2に接続

78

ONOFF

Out

i.MX6ULLのON/OFF信号、SW3に接続

79

RTC_BAT

Power

電源(RTC_BAT)、CON17の1ピンに接続

80

EXT_LED1

In

LED3に接続(High: 点灯、Low: 消灯)

81

AMP_SD_B

In

オーディオアンプのシャットダウンピンに接続

(High: オーディオ開始、Low: オーディオ停止)

82

DO1

In

CON13のDO1制御ピンに接続

(High: DO1ショート、Low: DO1オープン)

83

DEBUG_UART_TX

In

送信データ、CON3の3ピンに接続

84

DO2

In

CON13のDO制御ピンに接続

(High: DO2ショート、Low: DO2オープン)

85

DEBUG_UART_RX

Out

受信データ、CON3の1ピンに接続

86

SD_PWREN

In

SD用パワースイッチ切り替え信号、パワースイッチのイネーブルピンに接続
(High: 電源供給、Low: 電源切断)

87

MAINT_EN_B

Out

起動モード設定、CON3の6ピンに接続

88

DI2

Out

DI2入力、CON13の4ピンに接続

89

DI1

Out

DI1入力、CON13の5ピンに接続

90

MQS

In

オーディオ入力、オーディオアンプに接続

91

SD2_WP

Out

ライトプロテクト検出、CON1の14ピン、CON19の10ピンに接続

92

SD2_CD_B

Out

カード検出、CON1の10ピン、CON19の9ピンに接続

93

WLAN_PWREN

In

WLAN用パワースイッチ切り替え信号、パワースイッチのイネーブルピンに接続
(High: 電源供給、Low: 電源切断)

94

USB1_OTG_ID

Out

CON6の4ピンに接続

95

GND

Power

電源(GND)

96

Ether_RXN

In/Out

Ethernet 送信/受信データ(-) CH2、Ethernetトランスに接続

97

Ether_RXP

In/Out

Ethernet 送信/受信データ(+) CH2、Ethernetトランスに接続

98

GND

Power

電源(GND)

99

Ether_TXN

In/Out

Ethernet 送信/受信データ(-) CH1、Ethernetトランスに接続

100

Ether_TXP

In/Out

Ethernet 送信/受信データ(+) CH1、Ethernetトランスに接続


6.28.2.9. CON5(USBホストインターフェース)

CON5はUSBホストインターフェースです。 2段のコネクタを実装しており、信号線はUSB HUBを経由してi.MX6ULLのUSBコントローラ(USB OTG2)に接続されます。

供給される電源はi.MX6ULLのCSI_MCLKピン(GPIO4_IO17)で制御が可能で、 Highレベル出力で電源が供給され、Lowレベル出力で電源が切断されます。

  • データ転送モード

    • High Speed(480Mbps)
    • Full Speed(12Mbps)
    • Low Speed(1.5Mbps)
images/a610ext-con5.svg

図6.174 Armadillo-610 拡張ボード CON5


表6.34 CON5 信号配列

ピン番号 ピン名 I/O 説明

1

+5V

Power

電源(+5V)

2

USB_L_DN

In/Out

USB下段のマイナス側信号、USB HUB(Port2)を経由してi.MX6ULLのUSB_OTG2_DNピンに接続

3

USB_L_DP

In/Out

USB下段のプラス側信号、USB HUB(Port2)を経由してi.MX6ULLのUSB_OTG2_DPピンに接続

4

GND

Power

電源(GND)

5

+5V

Power

電源(+5V)

6

USB_U_DN

In/Out

USB上段のマイナス側信号、USB HUB(Port3)を経由してi.MX6ULLのUSB_OTG2_DNピンに接続

7

USB_U_DP

In/Out

USB上段のプラス側信号、USB HUB(Port3)を経由してi.MX6ULLのUSB_OTG2_DPピンに接続

8

GND

Power

電源(GND)


6.28.2.10. CON6(USB OTGインターフェース)

CON6はUSB OTGインターフェースです。 信号線はi.MX6ULLのUSBコントローラ(USB OTG1)に接続されます。

供給される電源はi.MX6ULLのUART1_RTS_Bピン(GPIO1_IO19)およびCON6の4ピン(USB_ID)により制御が可能です。 i.MX6ULLののUART1_RTS_Bピン(GPIO1_IO19)からHighレベル出力かつCON6の4ピン(USB_ID)からLowレベル入力で電源が供給され、CON6の4ピン(USB_ID)がオープンで電源切断されます。

  • データ転送モード

    • High Speed(480Mbps)
    • Full Speed(12Mbps)
    • Low Speed(1.5Mbps)
images/a610ext-con6.svg

図6.175 Armadillo-610 拡張ボード CON6


表6.35 CON6 信号配列

ピン番号 ピン名 I/O 説明

1

+5V

Power

電源(+5V_IO)

2

USB_DN

In/Out

USBのマイナス側信号、USB HUBを経由してi.MX6ULLのUSB_OTG1_DNピンに接続

3

USB_DP

In/Out

USBのプラス側信号、USB HUBを経由してi.MX6ULLのUSB_OTG1_DPピンに接続

4

USB_ID

In

USBのID信号、i.MX6ULLのGPIO1_IO24ピンに接続

5

GND

Power

電源(GND)


6.28.2.11. CON7、CON8、CON9、CON10(Groveインターフェース)

CON7、CON8、CON9、CON10はSeeed社が推奨するコネクタ規格「Groveシステム」に対応した Groveモジュール接続用のインターフェースです。

マルチプレクスの設定で機能を割り当てることで、GPIO、UART、I2C、A/Dで拡張する Groveモジュールを接続することができます。

[警告]

CON11(LCDインターフェース)、CON20(拡張インターフェース)、CON21(拡張インターフェース)と 共通の信号線が接続されているため、同時に使用できません。 また、CON8のI2C信号は基板上のリアルタイムクロックにも接続されておりますので、 マルチプレクスの設定を変更する際には、ご注意ください。

images/a610ext-grove.svg

図6.176 Armadillo-610 拡張ボード CON7、CON8、CON9、CON10


表6.36 CON7 信号配列

ピン番号 ピン名 I/O 説明

1

UART5_RX

I/O

拡張入出力、i.MX6ULLのCSI_DATA01ピンに接続

2

UART5_TX

I/O

拡張入出力、i.MX6ULLのCSI_DATA00ピンに接続

3

+3.3V_IO

Power

電源(+3.3V_IO)

4

GND

Power

電源(GND)


表6.37 CON8 信号配列

ピン番号 ピン名 I/O 説明

1

I2C2_CLK

I/O

拡張入出力、i.MX6ULLのCSI_HSYNCピンに接続

2

I2C2_SDA

I/O

拡張入出力、i.MX6ULLのCSI_VSYNCピンに接続

3

+3.3V_IO

Power

電源(+3.3V_IO)

4

GND

Power

電源(GND)


表6.38 CON9 信号配列

ピン番号 ピン名 I/O 説明

1

ADC_IN3

I/O

拡張入出力、i.MX6ULLのGPIO1_IO03ピンに接続

2

ADC_IN2

I/O

拡張入出力、i.MX6ULLのGPIO1_IO02ピンに接続

3

+3.3V_IO

Power

電源(+3.3V_IO)

4

GND

Power

電源(GND)


表6.39 CON10 信号配列

ピン番号 ピン名 I/O 説明

1

ADC_IN4

I/O

拡張入出力、i.MX6ULLのGPIO1_IO04ピンに接続

2

ADC_IN1

I/O

拡張入出力、i.MX6ULLのGPIO1_IO01ピンに接続

3

+3.3V_IO

Power

電源(+3.3V_IO)

4

GND

Power

電源(GND)


6.28.2.12. CON11(LCDインターフェース)

CON11はデジタルRGB入力を持つ液晶パネルモジュールなどを接続することができる、LCDインターフェースです。 信号線はi.MX6ULLのLCDインターフェース(eLCDIF)等に接続されます。

LCDオプションセット(7インチタッチパネルWVGA液晶)(型番: OP-LCD70EXT-00)、 Armadillo-400シリーズLCDオプションセット(4.3インチタッチパネルWQVGA液晶)(型番: OP-A400-LCD43EXT-L01)を 接続可能です。

オプションセットの詳細につきましては「LCDオプションセット(7インチタッチパネルWVGA液晶)」「Armadillo-400シリーズLCDオプションセット」をご確認ください。

[警告]

LCDオプションセット(7インチタッチパネルWVGA液晶)を使用する場合、 I2C2_SCL信号がバックライト用のPWM信号として使用されるため、 基板上のリアルタイムクロックが使用できなくなります。

[警告]

Armadillo-400シリーズLCDオプションセットを使用する場合、 LCDオプションセット側にもリアルタイムクロックが接続されており、 アドレスが被っているため、アクセスすると信号が衝突します。 リアルタイムクロックにアクセスしない、もしくはどちらかのリアルタイムクロックを切り離してご使用ください。 Armadillo-610 拡張ボード側はR146、R147(基板裏)の抵抗を未実装にすることでリアルタイムクロックを切り離すことが可能です。

[警告]

CON7、CON8、CON9、CON10(Groveインターフェース)、CON20(拡張インターフェース)、 CON21(拡張インターフェース)と共通の信号線が接続されているため、同時に使用できません。 また、48、49ピンの信号線は基板上のリアルタイムクロックにも接続されており、 I2Cで使用しておりますので、マルチプレクスの設定を変更する際には、ご注意ください。

images/a610ext-con11.svg

図6.177 Armadillo-610 拡張ボード CON11


表6.40 CON11 信号配列

ピン番号 ピン名 I/O 説明

1

+5V

Power

電源出力(+5V)

2

+5V

Power

電源出力(+5V)

3

+5V

Power

電源出力(+5V)

4

+3.3V

Power

電源出力(+3.3V)

5

+3.3V

Power

電源出力(+3.3V)

6

GND

Power

電源(GND)

7

GND

Power

電源(GND)

8

LCD_CLK

In/Out

拡張入出力、i.MX6ULLのLCD_CLKピンに接続

9

LCD_HSYNC

In/Out

拡張入出力、i.MX6ULLのLCD_HSYNCピンに接続

10

LCD_VSYNC

In/Out

拡張入出力、i.MX6ULLのLCD_VSYNCピンに接続

11

LCD_ENABLE

In/Out

拡張入出力、i.MX6ULLのLCD_ENABLEピンに接続

12

PWM5_OUT

In/Out

拡張入出力、i.MX6ULLのNAND_DQSピンに接続

13

LCD_DATA00

In/Out

拡張入出力、i.MX6ULLのLCD_DATA00ピンに接続

14

LCD_DATA01

In/Out

拡張入出力、i.MX6ULLのLCD_DATA01ピンに接続

15

LCD_DATA02

In/Out

拡張入出力、i.MX6ULLのLCD_DATA02ピンに接続

16

LCD_DATA03

In/Out

拡張入出力、i.MX6ULLのLCD_DATA03ピンに接続

17

LCD_DATA04

In/Out

拡張入出力、i.MX6ULLのLCD_DATA04ピンに接続

18

LCD_DATA05

In/Out

拡張入出力、i.MX6ULLのLCD_DATA05ピンに接続

19

GND

Power

電源(GND)

20

LCD_DATA06

In/Out

拡張入出力、i.MX6ULLのLCD_DATA06ピンに接続

21

LCD_DATA07

In/Out

拡張入出力、i.MX6ULLのLCD_DATA07ピンに接続

22

LCD_DATA08

In/Out

拡張入出力、i.MX6ULLのLCD_DATA08ピンに接続

23

LCD_DATA09

In/Out

拡張入出力、i.MX6ULLのLCD_DATA09ピンに接続

24

LCD_DATA10

In/Out

拡張入出力、i.MX6ULLのLCD_DATA10ピンに接続

25

LCD_DATA11

In/Out

拡張入出力、i.MX6ULLのLCD_DATA11ピンに接続

26

GND

Power

電源(GND)

27

LCD_DATA12

In/Out

拡張入出力、i.MX6ULLのLCD_DATA12ピンに接続

28

LCD_DATA13

In/Out

拡張入出力、i.MX6ULLのLCD_DATA13ピンに接続

29

LCD_DATA14

In/Out

拡張入出力、i.MX6ULLのLCD_DATA14ピンに接続

30

LCD_DATA15

In/Out

拡張入出力、i.MX6ULLのLCD_DATA15ピンに接続

31

LCD_DATA16

In/Out

拡張入出力、i.MX6ULLのLCD_DATA16ピンに接続

32

LCD_DATA17

In/Out

拡張入出力、i.MX6ULLのLCD_DATA17ピンに接続

33

GND

Power

電源(GND)

34

ADC_IN4

In/Out

拡張入出力、i.MX6ULLのGPIO1_IO04ピンに接続、0.01uFのコンデンサが接続されています。

35

ADC_IN3

In/Out

拡張入出力、i.MX6ULLのGPIO1_IO03ピンに接続、0.01uFのコンデンサが接続されています。

36

ADC_IN2

In/Out

拡張入出力、i.MX6ULLのGPIO1_IO02ピンに接続、0.01uFのコンデンサが接続されています。

37

ADC_IN1

In/Out

拡張入出力、i.MX6ULLのGPIO1_IO01ピンに接続、0.01uFのコンデンサが接続されています。

38

GND

Power

電源(GND)

39

GPIO4_IO18

In/Out

拡張入出力、i.MX6ULLのCSI_PIXCLKピンに接続

40

GPIO4_IO21

In/Out

拡張入出力、i.MX6ULLのCSI_DATA00ピンに接続

41

GPIO4_IO24

In/Out

拡張入出力、i.MX6ULLのCSI_DATA03ピンに接続

42

SAI1_MCLK

In/Out

拡張入出力、i.MX6ULLのCSI_DATA01ピンに接続

43

SAI1_RX_SYNC

In/Out

拡張入出力、i.MX6ULLのCSI_DATA02ピンに接続

44

SAI1_TX_DATA

In/Out

拡張入出力、i.MX6ULLのCSI_DATA07ピンに接続

45

SAI1_RX_DATA

In/Out

拡張入出力、i.MX6ULLのCSI_DATA06ピンに接続

46

SAI1_TX_BCLK

In/Out

拡張入出力、i.MX6ULLのCSI_DATA05ピンに接続

47

SAI1_TX_SYNC

In/Out

拡張入出力、i.MX6ULLのCSI_DATA04ピンに接続

48

I2C2_SCL

In/Out

拡張入出力、i.MX6ULLのCSI_HSYNCピンに接続

49

I2C2_SDA

In/Out

拡張入出力、i.MX6ULLのCSI_VSYNCピンに接続

50

GND

Power

電源(GND)


6.28.2.13. CON12(電源入力インターフェース)

CON12は電源供給用のインターフェースです。 DCジャックが実装されており、図6.178「ACアダプタの極性マーク」と同じ極性マークのあるACアダプタが使用できます。

images/common-images/center-plus.svg

図6.178 ACアダプタの極性マーク


[警告]

ACアダプタから電源を供給する際、DCプラグをArmadillo-610 拡張ボードのDCジャックに接続してから、ACプラグをコンセントに接続してください。 突入電流により、故障する可能性があります。

images/a610ext-con12.svg

図6.179 Armadillo-610 拡張ボード CON12


表6.41 CON12 信号配列

ピン番号 ピン名 I/O 説明

1

EXT_VIN

Power

電源(EXT_VIN)

2

GND

Power

電源(GND)

3

GND

Power

電源(GND)


6.28.2.14. CON13A(電源出力インターフェース)

CON13Aは電源出力用インターフェースです。 端子台が実装されています。CON12から入力した電源が出力されます。

[警告]

電源入力として使用することも可能ですが、 同時にCON12から電源供給しないようご注意ください。

images/terminal-con13a.svg

図6.180 CON13Aの配置


表6.42 CON13A 信号配列

ピン番号 ピン名 I/O 説明

1

EXT_VIN

Power

電源(EXT_VIN)

2

GND

Power

電源(GND)


6.28.2.15. CON13B(DIDOインターフェース)

CON13Bは絶縁デジタル入出力インターフェースです。

デジタル入力部はフォトカプラによる絶縁入力となっています。 入力部を駆動するためには外部に電源(定格電圧 DC 3.3~12V)が必要となります。

デジタル出力部はフォトリレーによる絶縁出力(無極性)となっています。 出力部を駆動するためには外部に電源が必要となります。 出力1点につき最大電流200mA(最大電圧 DC 48V)まで駆動可能です。

[ティップ]

動作確認時にはCON13A(電源出力インターフェース)から電源を取るのが便利です。

images/terminal-con13b.svg

図6.181 CON13Bの配置


表6.43 CON13B 信号配列

ピン番号 ピン名 I/O 説明

3

GND_ISO

Power

電源(GND_ISO)

4

DI1

In

デジタル入力1

5

DI2

In

デジタル入力2

6

DO1A

デジタル出力1A

7

DO1B

デジタル出力1B

8

DO2A

デジタル出力2A

9

DO2B

デジタル出力2B


[注記]

CON13の3ピンのGND_ISOは絶縁されています。

6.28.2.16. CON13C(RS-485インターフェース)

CON13CはRS-485(半二重)のシリアルインターフェースです。 信号線はRS-485トランシーバを経由して、i.MX6ULLのUARTコントローラ(UART2)に接続されています。

images/terminal-con13c.svg

図6.182 CON13Cの配置


表6.44 CON13C 信号配列

ピン番号 ピン名 I/O 説明

10

DATA-

In/Out

送受信データ(-)

11

DATA+

In/Out

送受信データ(+)

12

GND

Power

電源(GND)


6.28.2.17. CON13D(オーディオインターフェース)

CON13Dはモノラルのオーディオ出力インターフェースです。 1.4Wオーディオアンプを経由してi.MX6ULLのMedium Quality Sounc(MQS)に接続されています。 8Ωスピーカーが接続可能です。

[注記]

Armadillo-610 開発セットに付属しているのは、8Ωスピーカーです。

images/terminal-con13d.svg

図6.183 CON13Dの配置


表6.45 CON13D 信号配列

ピン番号 ピン名 I/O 説明

13

SPEAKER+

Out

スピーカー出力(+)

14

SPEAKER-

Out

スピーカー出力(-)


6.28.2.18. CON14(電源出力インターフェース)

CON14は電源出力インターフェースです。 Armadillo-610で生成する+5V_IOが接続されています。

images/a610ext-con14.svg

図6.184 Armadillo-610 拡張ボード CON14


表6.46 CON14 信号配列

ピン番号 ピン名 I/O 説明

1

+5V_IO

Power

電源(+5V_IO)

2

GND

Power

電源(GND)


6.28.2.19. CON15、CON16(RTCバックアップインターフェース)

CON15、CON16はArmadillo-610 拡張ボードに搭載している リアルタイムクロックのバックアップ用インターフェースです。

別途バックアップ用の電源を接続することで、Armadillo-610の電源(VIN)が切断された場合でも、 時刻データを保持することが可能です。

Armadillo-610 拡張ボードに搭載しているリアルタイムクロックは、i.MX6ULL内蔵のリアルタイムクロックよりも消費電力が少なく、精度が良いものとなっております。

images/a610ext-rtc.svg

図6.185 Armadillo-610 拡張ボード CON15、CON16


表6.47 CON16 信号配列

ピン番号 ピン名 I/O 説明

1

EXT_RTC_BAT

Power

電源(EXT_RTC_BAT)

2

GND

Power

電源(GND)


表6.48 CON15、CON16 対応電池の例とバックアップ時間

対応電池 バックアップ時間(参考値)

CR2032

6.2年


[警告]

CON15、CON16は共通の端子に接続されており、同時に使用できません。

[警告]

リアルタイムクロックの平均月差は周囲温度25℃で±8秒程度(参考値)です。 時間精度は周囲温度に大きく影響を受けますので、 ご使用の際は十分に特性の確認をお願いします。

[警告]

CON15、CON16はリチウムコイン電池からの電源供給を想定しています。 リチウムコイン電池以外から電源を供給する場合、 回路図、部品表にて搭載部品をご確認の上、絶対定格値を超えない範囲でご使用ください。

6.28.2.20. CON17(内蔵RTCバックアップインターフェース)

CON17はi.MX6ULLの低消費電力ドメインにあるSRTC(Secure Real Time Clock)のデータ等を保持するための バックアップ用インターフェースです。

別途バックアップ用の電源を接続することで、Armadillo-610の電源(VIN)が切断された場合でも、 データを保持することが可能です。

RTC_BATピンからバックアップ電源が供給されている状態で、ONOFFピンまたはpoweroffコマンドを使用して電源を切った場合、 5V電源を入れなおしても再起動しません。この状態から再起動するには、以下を参照してください。

  • RTC_BATピンからバックアップ電源を切り離し、5V電源をONにする。
  • ONOFFピンの制御による電源のON

詳細は、「外部からの電源制御」参照してください。

  • RTC(i.MX6ULL)のアラーム割り込みによる電源のON

詳細は、「起床要因を有効化する」を参照してください。

  • RTC(NR3225SA)のアラーム割り込みによる電源のON

詳細は、「起床要因を有効化する」を参照してください。

images/a610ext-con17.svg

図6.186 Armadillo-610 拡張ボード CON17


表6.49 CON17 信号配列

ピン番号 ピン名 I/O 説明

1

RTC_BAT

Power

電源(RTC_BAT)、Armadillo-610のパワーマネジメントICのLICELLピンに接続

2

GND

Power

電源(GND)


表6.50 CON17 対応電池の例とバックアップ時間

対応電池 バックアップ時間(参考値)

CR2032

約4か月 [a]

[a] 内蔵リアルタイムクロックは、一般的なリアルタイムクロックICよりも消費電力が高いため、外付けバッテリの消耗が速くなります。


images/imx6ull-rtc-backup.svg

図6.187 バックアップ電源供給回路


[警告]

低消費電力モードに速やかに移行するためには、バックアップ電源(RTC_BAT)を供給した直後に一度、 Armadillo-610への供給電源(VIN)を100ミリ秒以上供給する必要があります。

[警告]

RTC_BATの入力電圧範囲は2.75〜3.3Vです。内部デバイスが正常に動作しなくなる可能性がありますので、 入力電圧範囲内でご使用ください。

[警告]

内蔵リアルタイムクロックの平均月差は周囲温度25℃で±70秒程度(参考値)です。 時間精度は周囲温度に大きく影響を受けますので、 ご使用の際は十分に特性の確認をお願いします。

6.28.2.21. CON18(WLANインターフェース)

CON18はArmadillo-WLANモジュール(AWL13)接続用のインターフェースです。AWL13はArmadillo Base OS で非対応の為、利用することができません。

無線LAN機能を拡張する場合、動作確認済みデバイスである、Ezurio製のSterling LWB5+での拡張がおすすめです。 詳細につきましては、「無線LAN/BT」をご確認ください。

[警告]

Armadillo-WLANモジュール(AWL13)は販売を終了いたしました。 詳細は変更通知: No.2023-001をご確認ください。

images/a610ext-con18.svg

図6.188 Armadillo-610 拡張ボード CON18


表6.51 CON18 信号配列

ピン番号 ピン名 I/O 説明

1

SDDATA1

-

未接続

2

SDDATA0

-

未接続

3

GND

Power

電源(GND)

4

GND

Power

電源(GND)

5

USB_DM

In/Out

USBマイナス側信号

6

USB_DP

In/Out

USBプラス側信号

7

SDCLK

-

未接続

8

+3.3V

Power

電源(+3.3V)

9

NC

-

未接続

10

SDCMD

-

未接続

11

SDDATA3

-

未接続

12

SDDATA2

-

未接続

13

UART_RXD

-

未接続

14

UART_TXD

-

未接続

15

BOOT_SEL1

Out

起動モード設定、USB起動モードに設定

16

BOOT_SEL0

Out

17

HOST_SEL

Out

18

FLASH_RXD

-

未接続

19

FLASH_CSB

-

未接続

20

FLASH_CLK

-

未接続

21

FLASH_TXD

Out

47kΩプルダウン

22

FLASH_SEL

-

未接続

23

GPIO0

-

未接続

24

GPIO1

-

未接続

25

M_ANA

-

未接続

26

GPIO2

-

未接続

27

GPIO6

-

未接続

28

HRST

Out

+3.3Vに接続

29

PRST

-

未接続

30

TMS

-

未接続

31

TCK

-

未接続

32

TDI

-

未接続

33

TDO

-

未接続

34

TRSTB

-

未接続


6.28.2.22. CON19(拡張インターフェース)

CON19はSD用の機能を割り当て可能な信号線を接続した、 SD拡張用のインターフェースです。

images/a610ext-con19.svg

図6.189 Armadillo-610 拡張ボード CON19


[警告]

CON1(SDインターフェース)と共通の信号線が接続されているため、 同時に使用できません。 R78〜R83、R86、R87(CON1周辺、R79以外は基板裏)の抵抗を未実装にすることで、CON1(SDインターフェース)と切り離すことが可能です。

表6.52 CON19 信号配列

ピン番号 ピン名 I/O 説明

1

+3.3V_IO

Power

電源(+3.3V_IO)

2

GND

Power

電源(GND)

3

SD2_CLK

In/Out

拡張入出力、i.MX6ULLのLCD_DATA19ピンに接続

4

SD2_CMD

In/Out

拡張入出力、i.MX6ULLのLCD_DATA18ピンに接続

5

SD2_DATA0

In/Out

拡張入出力、i.MX6ULLのLCD_DATA20ピンに接続

6

SD2_DATA1

In/Out

拡張入出力、i.MX6ULLのLCD_DATA21ピンに接続

7

SD2_DATA2

In/Out

拡張入出力、i.MX6ULLのLCD_DATA22ピンに接続

8

SD2_DATA3

In/Out

拡張入出力、i.MX6ULLのLCD_DATA23ピンに接続

9

SD2_CD_B

In/Out

拡張入出力、i.MX6ULLのUART3_RTS_Bピンに接続

10

SD2_WP

In/Out

拡張入出力、i.MX6ULLのUART3_CTS_Bピンに接続


6.28.2.23. CON20(拡張インターフェース)

CON20は主にLCDやタッチパネル用の機能を割り当て可能な信号線を接続した、 LCD拡張用インターフェースです。

[警告]

CON7、CON9、CON10(Groveインターフェース)、CON11(LCDインターフェース)と 共通の信号線が接続されているため、同時に使用できません。

images/a610ext-con20.svg

図6.190 Armadillo-610 拡張ボード CON20


表6.53 CON20 信号配列

ピン番号 ピン名 I/O 説明

1

+5V

Power

電源出力(+5V)

2

+5V

Power

電源出力(+5V)

3

+3.3V

Power

電源出力(+3.3V)

4

+3.3V

Power

電源出力(+3.3V)

5

GND

Power

電源(GND)

6

GND

Power

電源(GND)

7

LCD_CLK

In/Out

拡張入出力、i.MX6ULLのLCD_CLKピンに接続

8

LCD_HSYNC

In/Out

拡張入出力、i.MX6ULLのLCD_HSYNCピンに接続

9

LCD_VSYNC

In/Out

拡張入出力、i.MX6ULLのLCD_VSYNCピンに接続

10

LCD_ENABLE

In/Out

拡張入出力、i.MX6ULLのLCD_ENABLEピンに接続

11

PWM5_OUT

In/Out

拡張入出力、i.MX6ULLのNAND_DQSピンに接続

12

GND

Power

電源(GND)

13

LCD_DATA00

In/Out

拡張入出力、i.MX6ULLのLCD_DATA00ピンに接続

14

LCD_DATA01

In/Out

拡張入出力、i.MX6ULLのLCD_DATA01ピンに接続

15

LCD_DATA02

In/Out

拡張入出力、i.MX6ULLのLCD_DATA02ピンに接続

16

LCD_DATA03

In/Out

拡張入出力、i.MX6ULLのLCD_DATA03ピンに接続

17

LCD_DATA04

In/Out

拡張入出力、i.MX6ULLのLCD_DATA04ピンに接続

18

LCD_DATA05

In/Out

拡張入出力、i.MX6ULLのLCD_DATA05ピンに接続

19

GND

Power

電源(GND)

20

LCD_DATA06

In/Out

拡張入出力、i.MX6ULLのLCD_DATA06ピンに接続

21

LCD_DATA07

In/Out

拡張入出力、i.MX6ULLのLCD_DATA07ピンに接続

22

LCD_DATA08

In/Out

拡張入出力、i.MX6ULLのLCD_DATA08ピンに接続

23

LCD_DATA09

In/Out

拡張入出力、i.MX6ULLのLCD_DATA09ピンに接続

24

LCD_DATA10

In/Out

拡張入出力、i.MX6ULLのLCD_DATA10ピンに接続

25

LCD_DATA11

In/Out

拡張入出力、i.MX6ULLのLCD_DATA11ピンに接続

26

GND

Power

電源(GND)

27

LCD_DATA12

In/Out

拡張入出力、i.MX6ULLのLCD_DATA12ピンに接続

28

LCD_DATA13

In/Out

拡張入出力、i.MX6ULLのLCD_DATA13ピンに接続

29

LCD_DATA14

In/Out

拡張入出力、i.MX6ULLのLCD_DATA14ピンに接続

30

LCD_DATA15

In/Out

拡張入出力、i.MX6ULLのLCD_DATA15ピンに接続

31

LCD_DATA16

In/Out

拡張入出力、i.MX6ULLのLCD_DATA16ピンに接続

32

LCD_DATA17

In/Out

拡張入出力、i.MX6ULLのLCD_DATA17ピンに接続

33

GND

Power

電源(GND)

34

GPIO4_IO18

In/Out

拡張入出力、i.MX6ULLのCSI_PIXCLKピンに接続

35

GPIO4_IO21

In/Out

拡張入出力、i.MX6ULLのCSI_DATA00ピンに接続

36

GPIO4_IO24

In/Out

拡張入出力、i.MX6ULLのCSI_DATA03ピンに接続

37

ADC_IN4

In/Out

拡張入出力、i.MX6ULLのGPIO1_IO04ピンに接続、0.01uFのコンデンサが接続されています。

38

ADC_IN3

In/Out

拡張入出力、i.MX6ULLのGPIO1_IO03ピンに接続、0.01uFのコンデンサが接続されています。

39

ADC_IN2

In/Out

拡張入出力、i.MX6ULLのGPIO1_IO02ピンに接続、0.01uFのコンデンサが接続されています。

40

ADC_IN1

In/Out

拡張入出力、i.MX6ULLのGPIO1_IO01ピンに接続、0.01uFのコンデンサが接続されています。


6.28.2.24. CON21(拡張インターフェース)

CON21は主にオーディオ用の機能を割り当て可能な信号線を接続した、 オーディオ拡張用インターフェースです。

[警告]

CON7(Groveインターフェース)、CON11(LCDインターフェース)と 共通の信号線が接続されているため、同時に使用できません。 また、9、10ピンの信号線は基板上のリアルタイムクロックにも接続されており、 I2Cで使用しておりますので、マルチプレクスの設定を変更する際には、ご注意ください。

images/a610ext-con21.svg

図6.191 Armadillo-610 拡張ボード CON21


表6.54 CON21 信号配列

ピン番号 ピン名 I/O 説明

1

+3.3V_IO

Power

電源出力(+3.3V_IO)

2

GND

Power

電源(GND)

3

SAI1_MCLK

In/Out

拡張入出力、i.MX6ULLのCSI_DATA01ピンに接続

4

SAI1_RX_SYNC

In/Out

拡張入出力、i.MX6ULLのCSI_DATA02ピンに接続

5

SAI1_TX_DATA

In/Out

拡張入出力、i.MX6ULLのCSI_DATA07ピンに接続

6

SAI1_RX_DATA

In/Out

拡張入出力、i.MX6ULLのCSI_DATA06ピンに接続

7

SAI1_TX_BCLK

In/Out

拡張入出力、i.MX6ULLのCSI_DATA05ピンに接続

8

SAI1_TX_SYNC

In/Out

拡張入出力、i.MX6ULLのCSI_DATA04ピンに接続

9

I2C2_SCL

In/Out

拡張入出力、i.MX6ULLのCSI_HSYNCピンに接続

10

I2C2_SDA

In/Out

拡張入出力、i.MX6ULLのCSI_VSYNCピンに接続


6.28.2.25. CON22(拡張インターフェース)

CON22はSPI、I2C、UART等に割り当て可能な信号線を接続した、拡張用インターフェースです。

[警告]

CON13B(DIDOインターフェース)、CON13C(RS-485インターフェース)と共通の信号線が接続されているため、 同時に使用できません。 R93〜R96、R105、R108、R110、R112(CON13周辺)の抵抗を未実装にすることで、CON13と切り離すことが可能です。

images/a610ext-con22.svg

図6.192 Armadillo-610 拡張ボード CON22


表6.55 CON22 信号配列

ピン番号 ピン名 I/O 説明

1

+3.3V_IO

Power

電源出力(+3.3V_IO)

2

GND

Power

電源(GND)

3

RS485_TX

In/Out

拡張入出力、i.MX6ULLのNAND_DATA04ピンに接続

4

RS485_RX

In/Out

拡張入出力、i.MX6ULLのNAND_DATA05ピンに接続

5

RS485_RE_N

In/Out

拡張入出力、i.MX6ULLのNAND_DATA06ピンに接続

6

RS485_DE

In/Out

拡張入出力、i.MX6ULLのNAND_DATA07ピンに接続

7

DI1

In/Out

拡張入出力、i.MX6ULLのUART2_TX_DATAピンに接続

8

DI2

In/Out

拡張入出力、i.MX6ULLのUART2_RX_DATAピンに接続

9

DO1

In/Out

拡張入出力、i.MX6ULLのUART5_TX_DATAピンに接続

10

DO2

In/Out

拡張入出力、i.MX6ULLのUART5_RX_DATAピンに接続


6.28.2.26. CON23(リセットインターフェース)

CON23はリセット入出力用のインターフェースです。 EXT_RESET_NピンはArmadillo-610上のパワーマネジメントICのRESETBMCUピン、i.MX6ULLのPOR_Bピンに接続されています。

リセット回路の詳細につきましては、図3.69「リセット回路の構成」をご参照ください。

images/a610ext-con23.svg

図6.193 Armadillo-610 拡張ボード CON23


表6.56 CON23 信号配列

ピン番号 ピン名 I/O 説明

1

EXT_RESET_N

In/Out

リセット信号、パワーマネジメントICのRESETBMCUピン、i.MX6ULLのPOR_Bピンに接続

2

GND

Power

電源(GND)


6.28.2.27. CON24(電源入力インターフェース)

CON24は電源供給用のインターフェースです。 電源回路の詳細につきましては、図6.167「Armadillo-610 拡張ボードの電源回路の構成」をご参照ください。

[ティップ]

出荷時、CON24(電源入力インターフェース)から電源供給することはできません。 R155を実装、R156未実装にすることで、CON24の1ピンからArmadillo-610の電源(VIN)に 電源を供給することが可能になります。 回路図をご確認の上、絶対定格値を超えない範囲でご使用ください。 Armadillo-610の入力電圧範囲(VIN)は3.6〜4.5Vです。

images/a610ext-con24.svg

図6.194 Armadillo-610 拡張ボード CON24


表6.57 CON24 信号配列

ピン番号 ピン名 I/O 説明

1

BAT_IN

Power

電源(BAT_IN)、R155(出荷時未実装)を経由してパワーマネジメントICのVINピンに接続

2

GND

Power

電源(GND)

3

+5V

Power

電源(+5V)

4

GND

Power

電源(GND)

5

NC

-

未接続

6

NC

-

未接続


6.28.2.28. JP1(起動デバイス設定ジャンパ)

JP1は起動デバイス設定ジャンパです。 JP1の状態で、起動デバイスを設定することができます。

images/a610ext-jp1.svg

図6.195 Armadillo-610 拡張ボード JP1


表6.58 JP1 信号配列

部品番号 説明

JP1

ロジックICを経由して、i.MX6ULLのLCD_DATA05ピン、LCD_DATA_DATA11ピンに接続


表6.59 ジャンパの設定と起動デバイス

JP1 起動デバイス

オープン

eMMC

ショート

microSD


[ティップ]

eFUSEで起動デバイスを設定している場合、JP1の設定は無視されます。JP1をショート状態にすると、 プルアップ抵抗により消費電流が増加するため、JP1はオープン状態で使用することをお勧めします。

[警告]

eFUSEは一度書き込むと元に戻すことができません。 eFUSEの設定によってはArmadillo-610が正常に動作しなくなる可能性がありますので、 細心の注意を払って書き込みを行うようお願いいたします。 eFUSEの設定によって異常が起こった場合は保証対象外となります。

6.28.2.29. SW1(ユーザースイッチ)

SW1はユーザー側で自由に利用できる押しボタンスイッチです。

images/a610ext-sw1.svg

図6.196 Armadillo-610 拡張ボード SW1


表6.60 SW1 信号配列

部品番号 説明

SW1

i.MX6ULLのJTAG_MODピンに接続(押されていない状態: Low、押された状態: High)


6.28.2.30. SW2(リセットスイッチ)

SW2はリセット用の押しボタンスイッチです。 ボタンを押すとパワーマネジメントICからの電源が切断されます。

動作の詳細については、「外部からの電源制御」をご確認ください。

images/a610ext-sw2.svg

図6.197 Armadillo-610 拡張ボード SW2


表6.61 SW2 信号配列

部品番号 説明

SW2

パワーマネジメントICのPWRONピンとi.MX6ULLのPMIC_ON_REQピンに接続(押されていない状態: リセット解除、 押された状態: リセット状態)


6.28.2.31. SW3(ONOFFスイッチ)

SW3はボタンの長押しで電源を制御する押しボタンスイッチです。

動作の詳細については、「外部からの電源制御」をご確認ください。

images/a610ext-sw3.svg

図6.198 Armadillo-610 拡張ボード SW3


表6.62 SW3 信号配列

部品番号 説明

SW3

i.MX6ULLのONOFFピンに接続


6.28.2.32. LED1、LED2(LAN LED)

LED1、LED2はCON2(LANインターフェース)のステータスLEDです。CON2(LANインターフェース)の上部に表示されます。 信号線はEthernet PHY(LAN8720AI-CP/Microchip Technology)のLEDピンに接続されます。

images/a610ext-lan-led.svg

図6.199 Armadillo-610 拡張ボード LED1、LED2


表6.63 LAN LEDの動作

LED 名称(色) 状態 説明

LED1

LANスピードLED(緑)

消灯

10Mbpsで接続されている、もしくはEthernetケーブル未接続

点灯

100Mbpsで接続されている

LED2

LANリンクアクティビティ(黄)

消灯

リンクが確立されていない

点灯

リンクが確立されている

点滅

リンクが確立されており、データを送受信している


6.28.2.33. LED3(ユーザーLED)

LED3ユーザー側で自由に利用できるLEDです。

images/a610ext-led3.svg

図6.200 Armadillo-610 拡張ボード LED3


表6.64 LED3

部品番号 名称(色) 説明

LED3

ユーザー LED(緑)

i.MX6ULLのGPIO1_IO08ピンに接続、(Low: 消灯、High: 点灯)


6.28.2.34. 基板形状図

images/a610ext-hole-dimension.svg

図6.201 Armadillo-610 拡張ボード 基板形状および固定穴寸法


images/a610ext-parts-dimension.svg

図6.202 Armadillo-610 拡張ボード コネクタ中心寸法および穴寸法


6.28.3. LCDオプションセット(7インチタッチパネルWVGA液晶)

6.28.3.1. 概要

ノリタケ伊勢電子製のタッチパネルLCDとフレキシブルフラットケーブル(FFC)のセットです。 LCDインターフェース(Armadillo-610 拡張ボード: CON11)に接続して使用することが可能です。

ソフトウェアからの利用方法については、「LCD を使用する」を参照してください。

[警告]

LCDオプションセット(7インチタッチパネルWVGA液晶)を使用する場合、 Armadillo-610 拡張ボード搭載のリアルタイムクロックが使用できません。

表6.65 LCDオプションセット(7インチタッチパネルWVGA液晶)について

商品名

LCDオプションセット(7インチタッチパネルWVGA液晶)

型番

OP-LCD70EXT-L00

内容

7インチ タッチパネルLCD、FFC


表6.66 LCDの仕様

型番

GT800X480A-1013P

メーカー

ノリタケ伊勢電子

タイプ

TFT-LCD

表示サイズ

7インチ

外形サイズ

164.8 x 99.8 mm

解像度

800 x 480 pixels

表示色数

約1677万色

使用温度範囲

-20〜+70℃

輝度

850cd/m2 (Typ.) 25℃

電源

DC 5V±5%/500mA (Typ.), DC 3.3V±3%/35mA (Typ.)

映像入力インターフェース

RGBパラレル(18bit/24bit)[a]

タッチパネルインターフェース

I2C(HID準拠)

タッチ方式

投影型静電容量方式

マルチタッチ

最大10点対応

[a] LCDインターフェース(Armadillo-610 拡張ボード: CON11)は18bit対応です。


[警告]

タッチパネルLCDをご使用になる前に、『GT800X480A-1013P 製品仕様書』にて注意事項、詳細仕様、取扱方法等をご確認ください。

『GT800X480A-1013P 製品仕様書』は「アットマークテクノ Armadilloサイト」の「[オプション] LCDオプションセット (7インチタッチパネルWVGA液晶) 製品仕様書」からダウンロード可能です。

6.28.3.2. 組み立て

「LCD を使用する」を参照してください。

6.28.4. Armadillo-400シリーズLCDオプションセット

6.28.4.1. 概要

4.3インチタッチパネルLCD、LCD拡張ボード、フレキシブルフラットケーブル(FFC)のセットです。

LCD拡張ボードにはLCD接続インターフェースの他にオーディオコーデック、リアルタイムクロック(RTC)を搭載しています。 LCDインターフェース(Armadillo-610 拡張ボード: CON11)に接続して使用することが可能です。

[ティップ]

LCD拡張ボードの回路図、部品表は「アットマークテクノ Armadilloサイト」からダウンロード可能です。

[ティップ]

本製品はArmadillo-400シリーズ用に準備されたLCDオプションセットですが、Armadillo-600シリーズでも利用可能です。

表6.67 Armadillo-400シリーズLCDオプションセットについて

商品名

Armadillo-400シリーズLCDオプションセット

型番

OP-A400-LCD43EXT-L01

内容

4.3インチ タッチパネルLCD、FFC、LCD固定用両面テープ


表6.68 LCD拡張ボードの仕様

LCD

型番

FG040346DSSWBG04 [a]

メーカー

Data Image

LCDバックライト

バックライト用LEDドライバ搭載

オーディオ

型番

WM8978GEFL/V

メーカー

Wolfson

リアルタイムクロック

型番

S-35390A

メーカー

ABLIC

RTCバックアップ

300秒(Typ.)、60秒(Min.)、電池ホルダ搭載、外部バッテリ接続コネクタ搭載可能(対応電池: CR2032等)

RTC平均月差(参考値)

約30秒@25

電源電圧

DC 3.3±0.2V(メイン電源)、DC 2.8〜5.5V(LCDバックライト)、DC 2.0〜3.5V(RTCバックアップ)

消費電力

約0.8W(LCD消費分を含む)

使用温度範囲

-20~+70℃(結露なきこと)

外形サイズ

106 x 82 mm(突起部を除く)

[a] LCD拡張インターフェース(汎用)により、その他のLCDも接続可能です。


[警告]

RTCの時間精度やバックアップ時間は周囲温度、電圧印加時間等に大きく影響を受けます。ご使用の際には十分に特性の確認をお願いします。

表6.69 LCDの仕様

型番

FG040346DSSWBG04

メーカー

Data Image

タイプ

TFT-LCD

表示サイズ

4.3インチ

外形サイズ

105.5(W) x 67.2(H) x 4.3(D) mm

解像度

480 x 272 pixels

表示色数

約1677万色

使用温度範囲

-20〜+70℃

輝度

320cd/m2 (Typ.)

映像入力インターフェース

RGBパラレル(24bit)[a]

タッチ方式

4線抵抗膜方式

[a] Armadillo-610 拡張ボードのCON11は18bit対応です。


[警告]

LCDオプションセットは製品リビジョンによって一部仕様が違いますのでご注意ください。 本章には、「製品リビジョンF」以降についての情報を記載しています。 製品リビジョンにつきましては、「アットマークテクノ Armadilloサイト」[https://armadillo.atmark-techno.com/] からダウンロードできる「Armadillo-400シリーズLCDオプションセット変更履歴表」にて ご確認ください。

6.28.4.2. ブロック図

LCD拡張ボードのブロック図は次のとおりです。

images/lcd43-block.svg

図6.203 LCD拡張ボードのブロック図


6.28.4.3. インターフェースの概要

LCD拡張ボードのインターフェース仕様について説明します。

images/lcd43-interface.svg

図6.204 LCD拡張ボードのインターフェース


表6.70 LCD拡張ボード インターフェース一覧 [16]

部品番号 インターフェース名 型番 メーカー

CON1

Armadillo接続インターフェース

XF2M-5015-1A

OMRON

CON2

LCD拡張インターフェース(専用)

FH19SC-40S-0.5SH(05)

HIROSE ELECTRIC

CON3

モノラルマイク入力

SJ-3524-SMT

Same Sky

CON4

ステレオヘッドホン出力

SJ-3524-SMT

Same Sky

CON5

スピーカー出力

S2B-PH-K-S(LF)(SN)

J.S.T.Mfg.

CON6

LCD拡張インターフェース(汎用)

RF-H402TD-1130

J.S.T.Mfg.

CON7

拡張インターフェース

RF-H102TD-1130

J.S.T.Mfg.

CON8

RTCバックアップインターフェース

HU2032

TAKACHI

CON9

DF13-2P-1.25DS(20)

HIROSE ELECTRIC

CON10

B2B-EH(LF)(SN)

J.S.T.Mfg.

SW1

ユーザースイッチ

SKHHLMA010

ALPS

SW2

SKHHLMA010

ALPS

SW3

SKHHLMA010

ALPS

SW4

SKHHLMA010

ALPS

SW5

SKHHLMA010

ALPS

SW6

SKHHLMA010

ALPS

LED1

電源LED

SML-310MT

ROHM

LED2

ユーザーLED

OSNG3133A

OPTO SUPPLY

LED3

OSNG3133A

OPTO SUPPLY

[16] 部品の実装、未実装を問わず、搭載可能な部品型番を記載しています。


6.28.4.4. CON1(Armadillo接続インターフェース)

CON1はArmadilloと接続するためのインターフェースです。50ピン(0.5mmピッチ)のフレキシブルフ ラットケーブルにより、LCDインターフェース(Armadillo-610 拡張ボード: CON11)と接続可能です。

LCD、タッチパネル、オーディオコーデック、リアルタイムクロックの各信号線が接続されています。

表6.71 CON1 信号配列

ピン番号ピン名 I/O 説明

1

GND

Power

電源(GND)

2

I2C3_SDA

In/Out

コーデック I2Cデータ、コーデックのSDINピンに接続、1kΩプルアップ(+3.3V)

3

I2C3_SCL

In

コーデック I2Cクロック、コーデック ICのSCLKピンに接続、1kΩプルアップ(+3.3V)

4

AUD5_TXFS

In

コーデック TXFS、コーデックのLRCピンに接続

5

AUD5_TXC

In

コーデック TXC、コーデックのBCLKピンに接続

6

AUD5_RXD

Out

コーデック RXD、コーデックのADCDATピンに接続

7

AUD5_TXD

In

コーデック TXD、コーデックのDACDAT ピンに接続

8

AUD_RXFS

In/Out

R50の実装によりリアルタイムクロックの割り込みピンに接続

9

AUD5_SYSCLK

In

コーデック SYSCLK、コーデックのMCLKピンに接続

10

GPIO2_30

In/Out

タクトスイッチ出力、SW3の2ピン、CON6の7ピンに接続

11

GPIO2_29

In/Out

タクトスイッチ出力、SW2の2ピン、CON6の8ピンに接続

12

GPIO2_20

In/Out

タクトスイッチ出力、SW1の2ピン、CON6の9ピンに接続

13

GND

Power

電源(GND)

14

TOUCH_YN

In/Out

タッチパネル YN、CON2の40ピン、CON6の10ピンに接続

15

TOUCH_YP

In/Out

タッチパネル YP、CON2の38ピン、CON6の11ピンに接続

16

TOUCH_XN

In/Out

タッチパネル XN、CON2の39ピン、CON6の12ピンに接続

17

TOUCH_XP

In/Out

タッチパネル XP、CON2の37ピン、CON6の13ピンに接続

18

GND

Power

電源(GND)

19

LCD_LD17

In

LCD 拡張 I/F LD17、CON2の12ピン、CON6の15 ピンに接続

20

LCD_LD16

In

LCD 拡張 I/F LD16、CON2の11ピン、CON6の16ピンに接続

21

LCD_LD15

In

LCD 拡張 I/F LD15、CON2の10ピン、CON6の17ピンに接続

22

LCD_LD14

In

LCD 拡張 I/F LD14、CON2の9ピン、CON6の18ピンに接続

23

LCD_LD13

In

LCD 拡張 I/F LD13、CON2の8ピン、CON6の19ピンに接続

24

LCD_LD12

In

LCD 拡張 I/F LD12、CON2の7ピン、CON6の20ピンに接続

25

GND

Power

電源(GND)

26

LCD_LD11

In

LCD 拡張 I/F LD11、CON2の20ピン、CON6の22ピンに接続

27

LCD_LD10

In

LCD 拡張 I/F LD10、CON2の19ピン、CON6の23ピンに接続

28

LCD_LD9

In

LCD 拡張 I/F LD9、CON2の18ピン、CON6の24ピンに接続

29

LCD_LD8

In

LCD 拡張 I/F LD8、CON2の17ピン、CON6の25ピンに接続

30

LCD_LD7

In

LCD 拡張 I/F LD7、CON2の16ピン、CON6の26ピンに接続

31

LCD_LD6

In

LCD 拡張 I/F LD6、CON2の15ピン、CON6の27ピンに接続

32

GND

Power

電源(GND)

33

LCD_LD5

In

LCD 拡張 I/F LD4、CON2の28ピン、CON6の29ピンに接続

34

LCD_LD4

In

LCD 拡張 I/F LD4、CON2の27ピン、CON6の30ピンに接続

35

LCD_LD3

In

LCD 拡張 I/F LD3、CON2の26ピン、CON6の31ピンに接続

36

LCD_LD2

In

LCD 拡張 I/F LD2、CON2の25ピン、CON6の32ピンに接続

37

LCD_LD1

In

LCD 拡張 I/F LD1、CON2の24ピン、CON6の33ピンに接続

38

LCD_LD0

In

LCD 拡張 I/F LD0、CON2の23ピン、CON6の34ピンに接続

39

PWMO1

In

LCD 拡張 I/F PWMO1、CON6の36ピン、LEDドライバのFBピンに接続

40

LCD_OE_ACD

In

LCD 拡張 I/F OE_ACD、CON2の34ピン、CON6の37 ピンに接続

41

LCD_VSYN

In

LCD 拡張 I/F VSYN、CON2の33ピン、CON6の38ピンに接続

42

LCD_HSYN

In

LCD 拡張 I/F HSYN、CON2の32ピン、CON6の39ピンに接続

43

LCD_LSCLK

In

LCD 拡張 I/F LSCLK、CON2の30ピン、CON6の40ピンに接続

44

GND

Power

電源(GND)

45

GND

Power

電源(GND)

46

+3.3V

Power

電源(+3.3V)

47

+3.3V

Power

電源(+3.3V)

48

VIN

Power

電源(VIN)

49

VIN

Power

電源(VIN)

50

VIN

Powe

電源(VIN)


6.28.4.5. CON2(LCD拡張インターフェース)

CON2はLCD(FG040346DSSWBG04/Data Image)と接続するためのインターフェースです。

[警告]

CON2とCON6には、共通の信号が接続されていますので同時に使用できません。 CON6を使用する場合は、CON2からLCDを取り外してください。

表6.72 CON2 信号配列

ピン番号ピン名 I/O 説明

1

BL_LED_K

Power

LEDドライバ電源(ー端子)

2

BL_LED_A

Power

LEDドライバ電源(+端子)

3

GND

Power

電源(GND)

4

+3.3V

Power

電源(+3.3V)

5

GND

Power

電源(GND)

6

GND

Power

電源(GND)

7

LCD_LD12

Out

LCD 拡張 I/F LD12、CON1の24ピン、CON6の20ピンに接続

8

LCD_LD13

Out

LCD 拡張 I/F LD13、CON1の23ピン、CON6の19ピンに接続

9

LCD_LD14

Out

LCD 拡張 I/F LD14、CON1の22ピン、CON6の18ピンに接続

10

LCD_LD15

Out

LCD 拡張 I/F LD15、CON1の21ピン、CON6の17ピンに接続

11

LCD_LD16

Out

LCD 拡張 I/F LD16、CON1の20ピン、CON6の16ピンに接続

12

LCD_LD17

Out

LCD 拡張 I/F LD17、CON1の19ピン、CON6の15ピンに接続

13

GND

Power

電源(GND)

14

GND

Power

電源(GND)

15

LCD_LD6

Out

LCD 拡張 I/F LD6、CON1の31ピン、CON6の27ピンに接続

16

LCD_LD7

Out

LCD 拡張 I/F LD7、CON1の30ピン、CON6の26ピンに接続

17

LCD_LD8

Out

LCD 拡張 I/F LD8、CON1の29ピン、CON6の25ピンに接続

18

LCD_LD9

Out

LCD 拡張 I/F LD9、CON1の28ピン、CON6の24ピンに接続

19

LCD_LD10

Out

LCD 拡張 I/F LD10、CON1の27ピン、CON6の23ピンに接続

20

LCD_LD11

Out

LCD 拡張 I/F LD11、CON1の26ピン、CON6の22ピンに接続

21

GND

Power

電源(GND)

22

GND

Power

電源(GND)

23

LCD_LD0

Out

LCD 拡張 I/F LD0、CON1の38ピン、CON6の34ピンに接続

24

LCD_LD1

Out

LCD 拡張 I/F LD1、CON1の37ピン、CON6の33ピンに接続

25

LCD_LD2

Out

LCD 拡張 I/F LD2、CON1の36ピン、CON6の32ピンに接続

26

LCD_LD3

Out

LCD 拡張 I/F LD3、CON1の35ピン、CON6の31ピンに接続

27

LCD_LD4

Out

LCD 拡張 I/F LD4、CON1の34ピン、CON6の30ピンに接続

28

LCD_LD5

Out

LCD 拡張 I/F LD5、CON1の33ピン、CON6の29ピンに接続

29

GND

Power

電源(GND)

30

DISP

In/Out

10kΩプルアップ(+3.3V)

31

LCD_LSCLK

Out

LCD 拡張 I/F LSCLK、CON1の43ピン、CON6の40ピンに接続

32

LCD_HSYN

Out

LCD 拡張 I/F HSYN、CON1の42ピン、CON6の39ピンに接続

33

LCD_VSYN

Out

LCD 拡張 I/F VSYN、CON1の41ピン、CON6の38ピンに接続

34

LCD_OE_ACD

Out

LCD 拡張 I/F OE_ACD、CON1の40ピン、CON6の37ピンに接続

35

NC

36

GND

Power

電源(GND)

37

TOUCH_XP

In/Out

タッチパネル XP、 CON1の17ピン、CON6の13ピンに接続

38

TOUCH_YP

In/Out

タッチパネル YP、 CON1の15ピン、CON6の11ピンに接続

39

TOUCH_XN

In/Out

タッチパネル XN、 CON1の16ピン、CON6の12ピンに接続

40

TOUCH_YN

In/Out

タッチパネル YN、 CON1の14ピン、CON6の10ピンに接続


6.28.4.6. CON3(モノラルマイク入力)

CON3はモノラルマイク入力です。

表6.73 CON3 信号配列

ピン番号ピン名 I/O 説明

1

GND

Power

電源(GND)

2

MIC_IN

In

コーデックのLIPピンに接続

3

10


6.28.4.7. CON4(ステレオヘッドホン出力)

CON4はステレオヘッドホン出力です。

表6.74 CON4 信号配列

ピン番号ピン名 I/O 説明

1

GND

Power

電源(GND)

2

HP_L_OUT

Out

コーデックのLOUT1ピンに接続

3

HP_R_OUT

Out

コーデックのROUT1ピンに接続

10

HP_DET

In

コーデックのL2/GPIO2ピンに接続


6.28.4.8. CON5(スピーカー出力)

CON5はスピーカー出力です。部品は実装されていません。

表6.75 CON5 信号配列

ピン番号ピン名 I/O 説明

1

SPK_N

Out

コーデックのLOUT2ピンに接続

2

SPK_P

Out

コーデックのROUT2ピンに接続


6.28.4.9. CON6(LCD拡張インターフェース)

CON6はLCDと接続するためのインターフェースです。部品は実装されていません。

[警告]

CON2とCON6には、共通の信号が接続されていますので同時に使用できません。 CON6を使用する場合は、CON2からLCDを取り外してください。

表6.76 CON6 信号配列

ピン番号ピン名 I/O 説明

1

VIN

Power

電源(VIN)

2

VIN

Power

電源(VIN)

3

+3.3V

Power

電源(+3.3V)

4

+3.3V

Power

電源(+3.3V)

5

GND

Power

電源(GND)

6

GND

Power

電源(GND)

7

GPIO2_30

In/Out

タクトスイッチ出力、SW3の2ピン、CON1の10ピンに接続

8

GPIO2_29

In/Out

タクトスイッチ出力、SW2の2ピン、CON1の11ピンに接続

9

GPIO2_20

In/Out

タクトスイッチ出力、SW1の2ピン、CON1の12ピンに接続

10

TOUCH_YN

In/Out

タッチパネル YN、 CON1の14ピン、CON1の40ピンに接続

11

TOUCH_YP

In/Out

タッチパネル YP、 CON1の15ピン、CON1の38ピンに接続

12

TOUCH_XN

In/Out

タッチパネル XN、 CON1の16ピン、CON1の39ピンに接続

13

TOUCH_XP

In/Out

タッチパネル XP、 CON1の17ピン、CON1の37ピンに接続

14

GND

Power

電源(GND)

15

LCD_LD17

Out

LCD 拡張 I/F LD17、CON2の12 ピン、CON1の19ピンに接続

16

LCD_LD16

Out

LCD 拡張 I/F LD16、CON2の11 ピン、CON1の20ピンに接続

17

LCD_LD15

Out

LCD 拡張 I/F LD15、CON2の10 ピン、CON1の21ピンに接続

18

LCD_LD14

Out

LCD 拡張 I/F LD14、CON2の9 ピン、CON1の22ピンに接続

19

LCD_LD13

Out

LCD 拡張 I/F LD13、CON2の8 ピン、CON1の23ピンに接続

20

LCD_LD12

Out

LCD 拡張 I/F LD12、CON2の7 ピン、CON1の24ピンに接続

21

GND

Power

電源(GND)

22

LCD_LD11

Out

LCD 拡張 I/F LD11、CON2の20ピン、CON1の26ピンに接続

23

LCD_LD10

Out

LCD 拡張 I/F LD10、CON2の19ピン、CON1の27ピンに接続

24

LCD_LD9

Out

LCD 拡張 I/F LD9、CON2の18ピン、CON1の28ピンに接続

25

LCD_LD8

Out

LCD 拡張 I/F LD8、CON2の17ピン、CON1の29ピンに接続

26

LCD_LD7

Out

LCD 拡張 I/F LD7、CON2の16ピン、CON1の30ピンに接続

27

LCD_LD6

Out

LCD 拡張 I/F LD6、CON2の15ピン、CON1の31ピンに接続

28

GND

Power

電源(GND)

29

LCD_LD5

Out

LCD 拡張 I/F LD5、CON2の28ピン、CON1の33ピンに接続

30

LCD_LD4

Out

LCD 拡張 I/F LD4、CON2の27ピン、CON1の34ピンに接続

31

LCD_LD3

Out

LCD 拡張 I/F LD3、CON2の26ピン、CON1の35ピンに接続

32

LCD_LD2

Out

LCD 拡張 I/F LD2、CON2の25ピン、CON1の36ピンに接続

33

LCD_LD1

Out

LCD 拡張 I/F LD1、CON2の24ピン、CON1の37ピンに接続

34

LCD_LD0

Out

LCD 拡張 I/F LD0、CON2の23ピン、CON1の38ピンに接続

35

GND

Power

電源(GND)

36

PWMO1

Out

LCD 拡張 I/F PWMO1、CON1の39ピン、LEDドライバのFBピンに接続

37

LCD_OE_ACD

Out

LCD 拡張 I/F OE_ACD、CON1の40ピン、CON1の34ピンに接続

38

LCD_VSYN

Out

LCD 拡張 I/F VSYN、CON1の41ピン、CON1の33ピンに接続

39

LCD_HSYN

Out

LCD 拡張 I/F HSYN、CON1の42ピン、CON1の32ピンに接続

40

LCD_LSCLK

Out

LCD 拡張 I/F LSCLK、CON1の43ピン、CON1の31ピンに接続


6.28.4.10. CON7(拡張インターフェース)

CON7はユーザー側で自由に利用できるスイッチ、LED拡張用のインターフェースです。部品は実装されていません。

表6.77 CON7 信号配列

ピン番号ピン名 I/O 説明

1

LED2

In

LED2に接続 (Low:消灯、 High:点灯)

2

NC

3

LED3

In

LED3に接続 (Low:消灯、 High:点灯)

4

NC

5

SW4

In/Out

SW4の2ピンに接続

6

NC

7

SW5

In/Out

SW5の2ピンに接続

8

NC

9

SW6

In/Out

SW6の2ピンに接続

10

NC


6.28.4.11. CON8、CON9、CON10(RTCバックアップインターフェース)

CON8、CON9、CON10はRTCのバックアップ電源供給用のインターフェースです。 電源(+3.3V)が切断されても長期間時刻データを保持させたい場合に、 別途バックアップ用のバッテリを接続することで、時刻データを保持することが可能です。 3つの形状のインターフェースがありますので、お使いのバッテリに合わせてご使用ください。 CON9、CON10に部品は実装されていません。

表6.78 CON8 信号配列

ピン番号 ピン名 I/O 説明

1

RTC_BAT

Power

電源(RTC_BAT)、リアルタイムクロックの電源ピンに接続

2

RTC_BAT

Power

電源(RTC_BAT)、リアルタイムクロックの電源ピンに接続

3

GND

Power

電源(GND)


[警告]

CON8、CON9、CON10は共通の端子に接続されており、同時に使用することはできません。

[警告]

CON8、CON9、CON10はリチウムコイン電池からの電源供給を想定したインターフェースです。 リチウムコイン電池以外から電源を供給する場合、回路図、部品表にて搭載部品をご確認の上、絶対定格値を超えない範囲でご使用ください。

表6.79 CON9、CON10 信号配列

ピン番号 ピン名 I/O 説明

1

RTC_BAT

Power

電源(RTC_BAT)、リアルタイムクロックの電源ピンに接続

2

GND

Power

電源(GND)


6.28.4.12. SW1、SW2、SW3、SW4、SW5、SW6(ユーザースイッチ)

SW1、SW2、SW3、SW4、SW5、SW6はユーザー側で自由に利用できるスイッチです。 SW4、SW5、SW6に部品は実装されていません。

表6.80 SW1、SW2、SW3、SW4、SW5、SW6の機能

部品番号説明

SW1

CON1の12ピン、CON6の9ピンに接続 (Low:押された状態、 Open:押されていない状態)

SW2

CON1の11ピン、CON6の8ピンに接続 (Low:押された状態、 Open:押されていない状態)

SW3

CON1の10ピン、CON6の7ピンに接続 (Low:押された状態、 Open:押されていない状態)

SW4

CON7の5ピンに接続 (Low:押された状態、 Open:押されていない状態)

SW5

CON7の7ピンに接続 (Low:押された状態、 Open:押されていない状態)

SW6

CON7の9ピンに接続 (Low:押された状態、 Open:押されていない状態)


6.28.4.13. LED1(電源LED)

LED1は電源LEDです。

表6.81 LED1の機能

部品番号名称(色) 説明

LED1

電源LED(緑)

電源(+3.3V)ON: 点灯、電源(+3.3V)OFF: 消灯


6.28.4.14. LED2、LED3ユーザー(LED)

LED2、LED3はユーザー側で自由に利用できるLEDです。部品は実装されていません。

表6.82 LED2、LED3の機能

部品番号 名称(色) 説明

LED2

ユーザーLED(ー)

CON7の1ピンと接続(High: 点灯、Low: 消灯)

LED3

CON7の3ピンと接続(High: 点灯、Low: 消灯)


6.28.4.15. 組み立て

タッチパネルLCDとLCD拡張ボードは図6.205「タッチパネルLCDとLCD拡張ボードの接続」のように接続します。

images/lcd43-lcd-assembly.svg

図6.205 タッチパネルLCDとLCD拡張ボードの接続


images/common-images/callouts/1.svg
LCD拡張ボード CON2のロックレバーを上げる
images/common-images/callouts/2.svg
タッチパネルLCDのフレキシブル基板(FPC)が止まるところまで挿入
images/common-images/callouts/3.svg
LCD拡張ボード CON2のロックレバーを下げる
[警告]

LCD拡張ボード CON2のロックレバーは指でつまむ等の操作は避け、親指や人指し指の爪により、跳ね上げる感じで操作してください。強い力を加えると、コネクタが破損する恐れがあります。

タッチパネルLCDをLCD拡張ボードに両面テープで固定する場合、図6.206「両面テープの貼付位置」の位置に貼付するのがおすすめです。

images/lcd43-tape-assembly.svg

図6.206 両面テープの貼付位置


images/common-images/callouts/1.svg
両面テープ貼付位置
images/common-images/callouts/2.svg
絶縁テープ
[警告]

付属の両面テープは以下の理由から量産時の使用を推奨しておりません。

  • 経年劣化により両面テープの粘着力が低下し、タッチパネルLCDが剥がれる可能性があります。
  • 弾力性のある両面テープでタッチパネルLCDをLCD拡張ボードに固定した場合、 タッチパネルに強い力が加わった際に、タッチパネルLCDのフレームとLCD拡張ボードの基板配線が接触し、故障の原因となる可能性があります。

LCD拡張ボードにはLCDの固定に利用可能な穴を複数設けておりますので、ご利用ください。

[警告]

タッチパネルLCD裏面の絶縁テープはLCD拡張ボード CON2とのショートを防止するために貼付していますので、剥がさないでください。

Armadillo-610 拡張ボードとLCD拡張ボードは図6.207「Armadillo-610とLCD拡張ボードの接続」を参考にし、Armadillo-610 拡張ボードのCON11の1ピンとLCD拡張ボードのCON1の50ピンが対応するように、FFCを接続します。 FFCは電極が上になるようにします。

images/lcd43-a610-assembly.svg

図6.207 Armadillo-610とLCD拡張ボードの接続


images/common-images/ffc-cable.svg

図6.208 フレキシブルフラットケーブルの形状


[警告]

必ず1ピンと50ピンが対応するように、接続してください。 1ピンと1ピンが対応するように接続した場合、電源とGNDがショートし、 故障の原因となります。

[警告]

FFCの電極を上下逆に接続した場合、実装部品と電極が接触し、 故障する可能性があります。

6.28.4.16. 形状図

images/lcd43-hole-dimension.svg

図6.209 LCD拡張ボードの基板形状および固定穴寸法


images/lcd43-fixing-dimension.svg

図6.210 LCD拡張ボードの両面テープと固定部品配置可能位置


images/common-images/callouts/1.svg
両面テープ
images/common-images/callouts/2.svg
固定部品
images/lcd43-connector-dimension.svg

図6.211 LCD拡張ボードのコネクタ位置寸法




[13] nmcli connection show [ID] によって、より詳細な情報を表示することもできます。

[14] 動作を確認するためには、別途オプション品を購入する必要があります。
