Armadillo のセットアップ

Armadillo-610 上で Node-RED を使用するためのセットアップ方法を説明します。 Armadillo-610 に Node-RED 対応用のインストールディスクをインストールし、開発用パソコンと Armadillo-610 を有線 LAN で繋がる様にします。セットアップが完了すると Node-RED の起動画面が表示されます。

図3.1 初回起動時の Node-RED 画面

3.1. 作業の前に

3.1.1. 開発セット内容物の確認

開発セットに同梱されている内容物は、同梱の内容物一覧でご確認いただけます。お使いになる前に、内容物がすべて揃っていることをご確認ください。万一、内容物の不足または部品の破損等がございましたら、ご購入の販売代理店までご連絡ください。

3.1.2. 開発に必要なもの

Armadillo-610 上で Node-RED を使用するためには以下のものが必要です。

表3.1 開発に必要なもの

品目	説明
Armadillo-610 開発セット	本製品です。
開発用パソコン	Linux または Windows が動作し、ネットワークインターフェースと 1 つ以上の USB ポート、microSD ポートを持つパソコンです。
有線 LAN ケーブル	本ガイドではArmadillo-610と開発用パソコンを有線 LAN で接続する前提で記載しています。
512MB 以上の microSD カード	Node-RED の開発環境をインストールするために使用します。開発用パソコンの SD ポートが microSD ではなく、SD/miniSD ポートの場合、microSD へ変換するアダプターも必要となります。

3.1.3. 接続方法

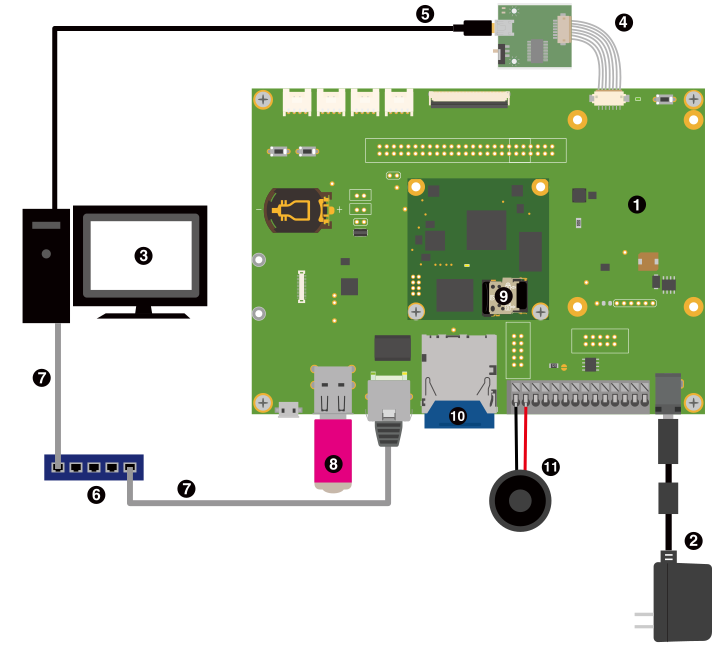

Armadillo-610開発セットと周辺装置の接続例を図3.2「Armadillo-610 開発セットの接続例」に示します。

開発用パソコンとのファイル転送やインターネットへの接続は、LAN を介して行いますので LAN ケーブルを接続してください。

図3.2 Armadillo-610 開発セットの接続例

: Armadillo-610 開発セット
: ACアダプタ(12V/2A)
: 作業用PC
: USBシリアル変換アダプタ
: USB2.0ケーブル(A-miniBタイプ)
: LAN HUB
: Ethernetケーブル
: USBメモリ
: microSDカード
: SDカード
: スピーカー


	ACアダプタから電源を供給する際、DCプラグをArmadillo-610 拡張ボードのDCジャックに接続してから、ACプラグをコンセントに接続してください。突入電流により、故障する可能性があります。

シリアルインターフェース(Armadillo-610 拡張ボード: CON3)にUSBシリアル変換アダプタを接続する際は、ケーブルの根本を軽く握り、指先でコネクタを押すようにして挿入してください。取り外しの際は、全ケーブルが均等に引きぬかれるようにケーブルをつかみ、引き抜いてください。また、両コネクタを水平にして挿入・抜去してください。 30°以上傾けた状態での斜め挿入・抜去は、端子変形、ケース破損の原因となります。

図3.3 USBシリアル変換アダプタの挿抜角度


	Armadillo-610 開発セットに同梱されているスピーカーを直接端子台に取り付ける場合、 8～9mmワイヤーストリッパー等で剥いてください。剥かずに取り付けた場合、音がでない等のトラブルの原因となる可能性があります。図3.4 スピーカーのリード線

3.2. Node-RED コンテナをインストールする

SWUpdate の機能を使用して SWU で Armadillo Base OS を最新版にアップデートし、Node-RED コンテナをインストールします。 SWUpdate で使用する SWU イメージは以下から取得可能です。

Armadillo Base OS
Armadillo-610 Armadillo Base OS から「Armadillo-610用 SWUイメージファイル」をダウンロードしてください。
Node-RED コンテナ
Armadillo-610 Node-REDコンテナから「Armadillo-610用 SWUイメージファイル」をダウンロードしてください。

上記で取得した SWU イメージを USB メモリに配置します。 USBメモリを Armadillo-610 に接続すると自動的にアップデートが始まります。アップデート終了後に Armadillo-610 は自動で再起動します。

3.3. インターフェースレイアウト

Armadillo-610および開発セット付属の拡張ボードインターフェースレイアウトは次のとおりです。各インターフェースの配置場所等を確認してください。


	コネクタの挿抜寿命を記載していますが、製品出荷時における目安であり、実際に挿抜可能な回数を保証するものではありません。また、無理な挿抜は接触不良や破損の原因となりますので、取り扱いには十分ご注意ください。

3.3.1. Armadillo-610 インターフェースレイアウト

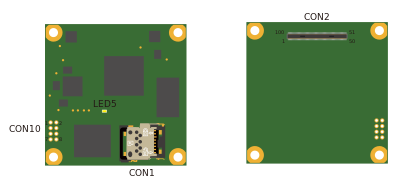

図3.5 Armadillo-610 インターフェースレイアウト

表3.2 Armadillo-610 インターフェース内容

部品番号	インターフェース名	形状	備考
CON1	SDインターフェース	microSDスロット(ヒンジタイプ)
CON2	拡張インターフェース	基板間コネクタ100ピン(0.4mmピッチ)	挿抜寿命: 20回
CON10	JTAGインターフェース	ピンヘッダ 8ピン(2mmピッチ)	コネクタ非搭載
LED5	ユーザーLED	LED(黄色,面実装)

3.3.2. Armadillo-610 拡張ボードインターフェースレイアウト

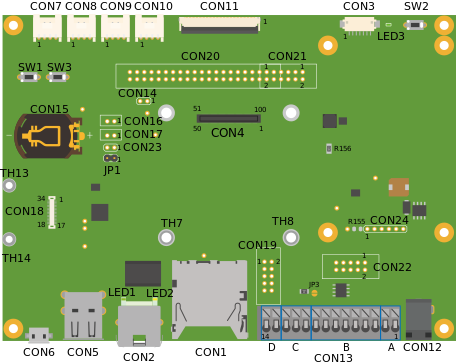

図3.6 Armadillo-610 拡張ボードインターフェースレイアウト

表3.3 Armadillo-610 拡張ボードインターフェース内容

部品番号	インターフェース名	形状	備考
CON1	SDインターフェース	SDスロット
CON2	LANインターフェース	RJ-45コネクタ
CON3	シリアルインターフェース	ピンヘッダ7ピン(1.25mm ピッチ)	挿抜寿命: 40回
CON4	Armadillo-610インターフェース	基板間コネクタ100ピン(0.4mmピッチ)	挿抜寿命: 20回
CON5	USBホストインターフェース	Type-Aコネクタ(2ポートスタック)
CON6	USB OTGインターフェース	Micro-ABコネクタ
CON7	Groveインターフェース	ピンヘッダ 4ピン(2.54mmピッチ)
CON8		ピンヘッダ 4ピン(2.54mmピッチ)
CON9		ピンヘッダ 4ピン(2.54mmピッチ)
CON10		ピンヘッダ 4ピン(2.54mmピッチ)
CON11	LCDインターフェース	FFCコネクタ 50ピン(0.5mmピッチ)	挿抜寿命: 20回
CON12	電源入力インターフェース	DCジャック	対応プラグ: 内径 2.1 外形5.5mm
CON13A	電源出力インターフェース	端子台 2ピン
CON13B	DIDOインターフェース	端子台 7ピン
CON13C	RS-485インターフェース	端子台 3ピン
CON13D	オーディオインターフェース	端子台 2ピン
CON14	電源出力インターフェース	ピンヘッダ 2ピン(2.54mmピッチ)	コネクタ非搭載
CON15	RTCバックアップインターフェース	電池ボックス	対応電池: CR2032
CON16	RTCバックアップインターフェース	ピンヘッダ 2ピン(2.54mmピッチ)	コネクタ非搭載
CON17	内蔵RTCバックアップインターフェース	ピンヘッダ 2ピン(2.54mmピッチ)	コネクタ非搭載
CON18	WLANインターフェース	基板間コネクタ34ピン(0.5mmピッチ)
CON19	拡張インターフェース	ピンヘッダ10ピン(2.54mmピッチ)	コネクタ非搭載
CON20		ピンヘッダ40ピン(2.54mmピッチ)	コネクタ非搭載
CON21		ピンヘッダ10ピン(2.54mmピッチ)	コネクタ非搭載
CON22		ピンヘッダ10ピン(2.54mmピッチ)	コネクタ非搭載
CON23	リセットインターフェース	ピンヘッダ 2ピン(2.54mmピッチ)	コネクタ非搭載
CON24	電源入力インターフェース	ピンヘッダ 6ピン(2.54mmピッチ)	コネクタ非搭載
JP1	起動デバイス設定ジャンパ	ピンヘッダ 2ピン(2.54mmピッチ)
SW1	ユーザースイッチ	タクトスイッチ
SW2	リセットスイッチ	タクトスイッチ
SW3	ONOFFスイッチ	タクトスイッチ
LED1	LANスピードLED	LED(緑色,面実装)
LED2	LANリンクアクティビティLED	LED(黄色,面実装)
LED3	ユーザーLED	LED(緑色,面実装)
TH7	Armadillo-610用スタッド	スペーサー M3 (L=3mm)
TH8	Armadillo-610用スタッド	スペーサー M3 (L=3mm)
TH13	WLAN用スタッド	スペーサー M2 (L=1.5mm)
TH14	WLAN用スタッド	スペーサー M2 (L=1.5mm)

3.4. ネットワークに接続する

Node-RED の開発をするパソコンと Armadillo のネットワークを接続するために Armadillo-610 の IP アドレスを取得または設定します。

Armadillo の有線 LAN は、初期状態で DHCP の設定となっておりますので、DHCP が稼働している有線 LAN に接続した場合は、なんらかの IP アドレスが付与された状態になっています。

DHCP で IP アドレスが付与される環境の場合、ABOS Web を使用することで IP アドレスの確認が可能です。

Armadillo-610 を「Node-RED コンテナをインストールする」でセットアップを済ませた場合は ABOS Web が起動しています。再起動がまだの場合は電源を再投入します。

開発用パソコンで Web ブラウザーを起動し https://armadillo.local:58080 にアクセスします。

ABOS Web が動作する Armadillo が、同じ LAN 上に複数ある場合、ABOS Web に接続する URL のホスト名部分（armadillo.local）は、2 台目は armadillo-2.local、3 台目は armadillo-3.local と、違うものが自動的に割り当てられます。この場合どの URL がどの Armadillo かを判別するのは難しいので固定 IP アドレスを設定し、IP アドレスで指定できるようにする方法があります。固定 IP アドレスの設定方法は「Armadillo の有線 LAN に固定 IP アドレスを設定する」を参照ください。

初回接続時は、ABOS Web のパスワードを設定する必要がありますので、設定します。

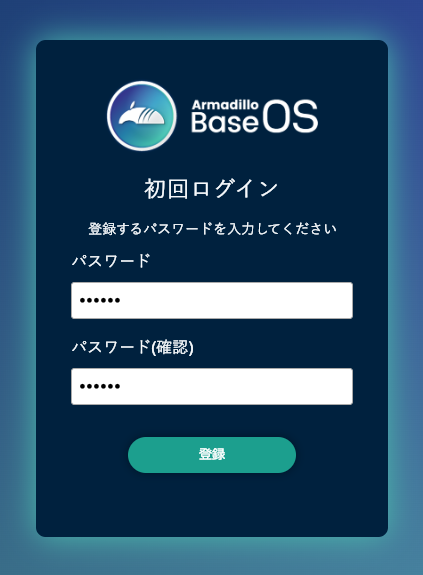

図3.7 パスワード登録画面
"初回ログイン"のパスワード登録画面で、"パスワード" フィールドと "パスワード(確認)" フィールドに、登録したいパスワードを入力してから、"登録" ボタンをクリックしてください。パスワード登録完了画面が表示されたら、パスワード登録の完了です。

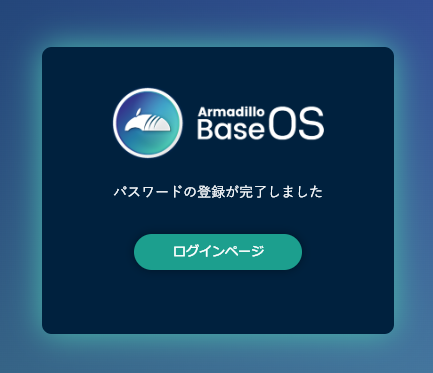

図3.8 パスワード登録完了画面

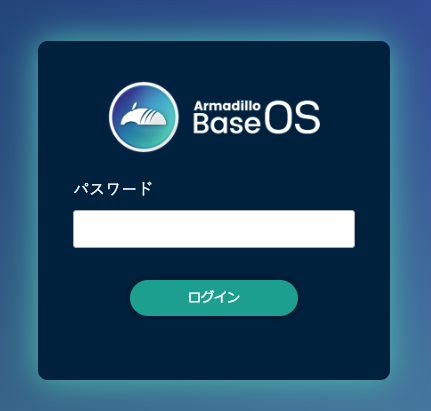

ログインします。
図3.9 ログイン画面

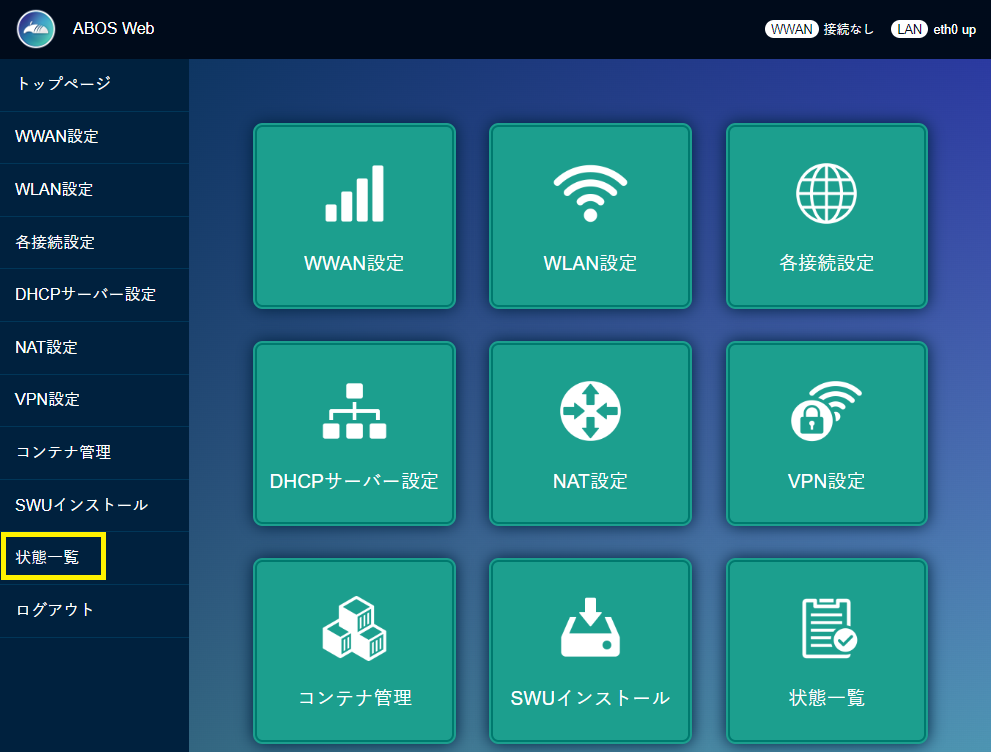

左のメニューから「状態一覧」を選択します。
図3.10 状態一覧を選択

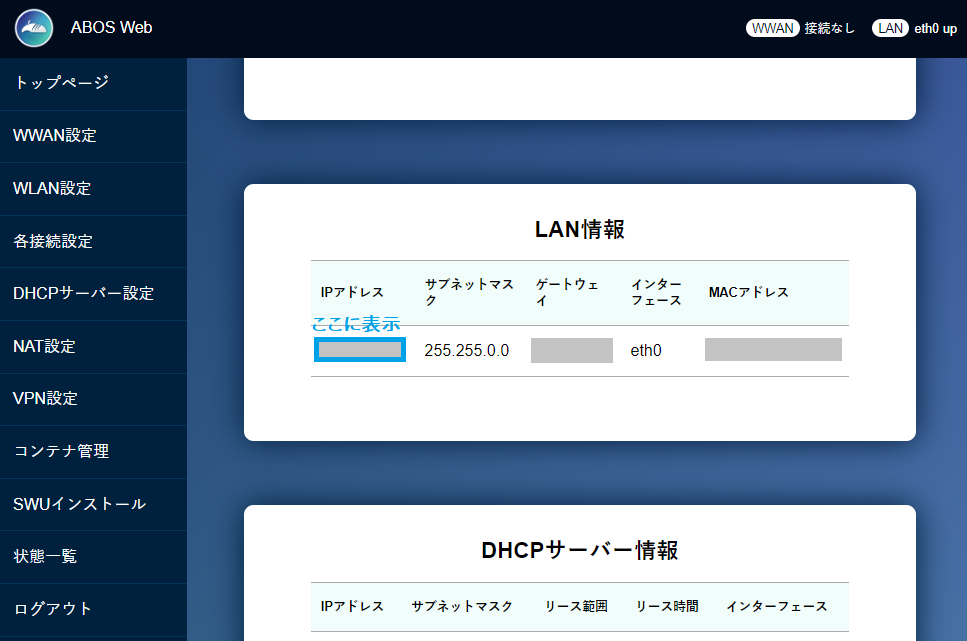

「LAN 情報」の「IP アドレス」の欄に有線 LAN の IP アドレスが表示されていますのでメモしておいてください。
図3.11 LAN 情報

3.4.1. Armadillo の有線 LAN に固定 IP アドレスを設定する

DHCP サーバーが存在しない環境で開発を行う場合、Armadillo-610に固定の IP アドレスを付与して開発を行います。

Armadillo にシリアルコンソールを接続してコマンドを入力する必要があります。USBシリアル変換アダプタの接続方法は「接続方法」を参照ください。

Armadillo-610 と開発用パソコンを開発セットに同梱されています USB(A オス-microB)ケーブルで接続します。Armadillo-610 側は図3.2「Armadillo-610 開発セットの接続例」に示す「USBシリアル変換アダプタ」に microB を、開発用パソコン側は Type-A を接続してください。
開発用パソコンでシリアルコンソールを開きます。対応しているソフトウェアは、Windows OS であれば TeraTerm、Linux であれば minicom などがありますので、インストールしてご利用ください。
ソフトウェアのシリアル設定を表3.4「シリアル通信設定」に示します。

表3.4 シリアル通信設定

項目	設定
転送レート	115,200bps
データ長	8bit
ストップビット	1bit
パリティ	なし
フロー制御	なし

Armadillo-610 の AC アダプターをコンセントに繋ぎ電源を投入します。
シリアルコンソールに以下のようにログインプロンプトが表示されましたら、root ユーザーでログインします。特に設定していない場合の root ユーザーの初期パスワードは root です。
```
Welcome to Alpine Linux 3.18
Kernel 5.10.197-0-at on an armv7l (/dev/ttymxc2)

armadillo login:
```

"Wired connection 1" に固定 IP アドレスを設定します。

[armadillo ~]# nmcli connection modify "Wired connection 1" \
ipv4.method manual ipv4.addresses 192.0.2.10/24 ipv4.gateway 192.0.2.1

有線 LAN eth0 を再起動します。

[armadillo ~]# nmcli connectio down "Wired connection 1"
[armadillo ~]# nmcli connectio up "Wired connection 1"

設定された IP アドレスは ip addr コマンドで確認できます。

[armadillo ~]# ip addr show eth0
2: eth0: ...中略...
    inet 192.0.2.10/24 brd 192.0.2.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
... 後略 ...

設定を永続化するために、persist_file コマンドを実行してください。

[armadillo ~]# persist_file /etc/NetworkManager/system-connections/"Wired connection 1.nmconnection"

3.5. USB デバイスの接続を許可する

IoT 機器において、悪意のある第三者が容易に悪用できる USB コネクタなどのインターフェースを外部に露出したままでの運用は、セキュリティ的な脆弱性に繋がります。しかし、保守運用のために USB インターフェースを露出しておかなければならない場合や、機器として USB で接続する周辺デバイスがある場合など、全ての USB インターフェースを物理的に閉じておくことが難しいことも考えられます。

Armadillo Base OS は、 USB デバイスの許可リストを作成・管理し、許可リストにないデバイスが接続されても認識しないように設定できる USB 接続制御機能を持っています。この機能を用いることで、悪意のある第三者が不正な USB デバイスを接続しても、システムに影響を与えません。


	ABOS Web による USB 接続制御機能は、ABOS バージョン 3.21.3-at.12 以降で対応しています。

ABOS Web では、Armadillo の USB 接続制御の設定を行うことができます。

ここでは、USB デバイスの許可リストを作成・管理し、許可リストにないデバイスが接続されても認識しないように設定できます。この機能を用いることで、悪意のある第三者が不正な USB デバイスを接続しても、システムに影響を与えません。

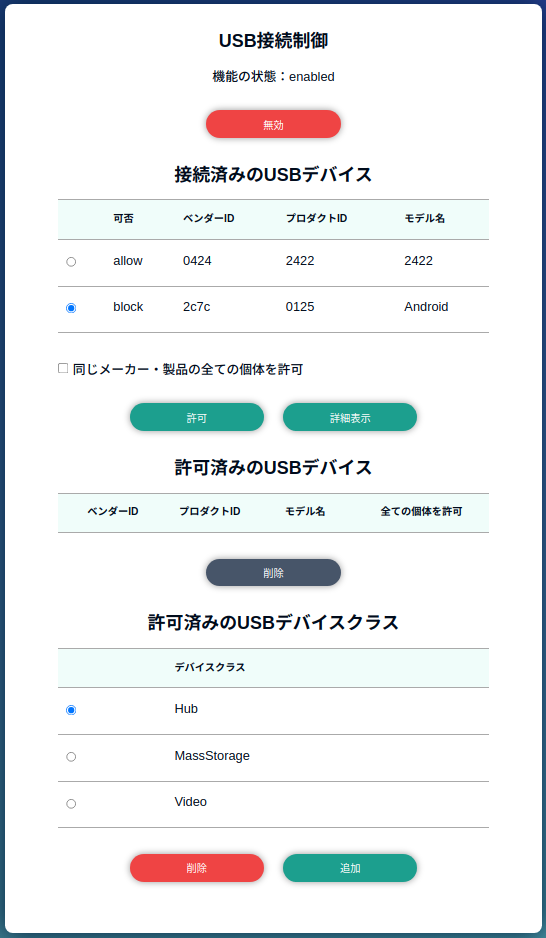

図3.12「USB 接続制御の設定画面」に設定画面を示します。

images/abos-images/abos-web/usb-filter-setting.png

図3.12 USB 接続制御の設定画面

一番上の「機能の状態」に現在の USB 接続制御機能が有効であるか（enabled）無効であるか（disabled）表示します。

有効である場合、「接続済みのUSBデバイス」、「許可済みのUSBデバイス」および「許可済みのUSBデバイスクラス」の欄が表示されます。

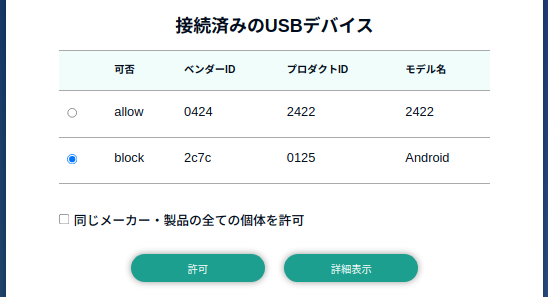

図3.13「接続済みの USB デバイス」に示すように、「接続済みのUSBデバイス」では、現在接続されている USB デバイスが一覧として表示されます。

images/abos-images/abos-web/usb-filter-setting-connected-device.png

図3.13 接続済みの USB デバイス

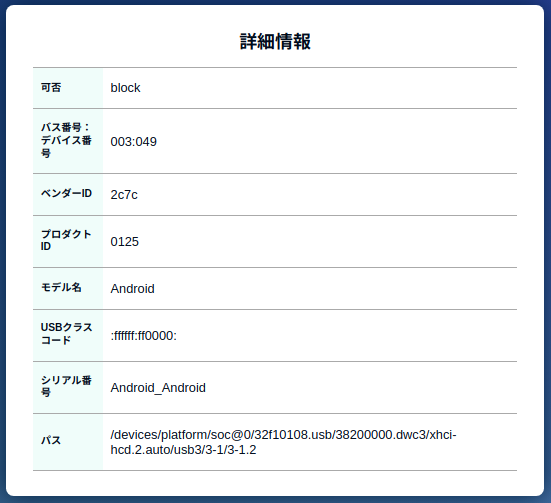

"詳細表示" ボタンを押すと、図3.14「接続済み USB デバイスの詳細情報」に示す画面が表示されて、その USB デバイスに関するより詳細な情報が表示されます。

images/abos-images/abos-web/usb-filter-setting-details.png

図3.14 接続済み USB デバイスの詳細情報

「可否」が allow である場合、その USB デバイスは接続が許可されています。

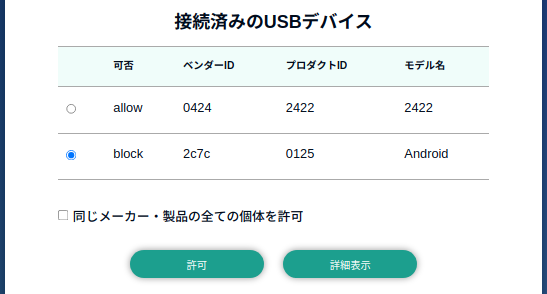

block の場合、図3.15「USB デバイスを許可する」に表示されている "許可" ボタンを押すことで allow に変更できます。

images/abos-images/abos-web/usb-filter-setting-allow-device.png

図3.15 USB デバイスを許可する

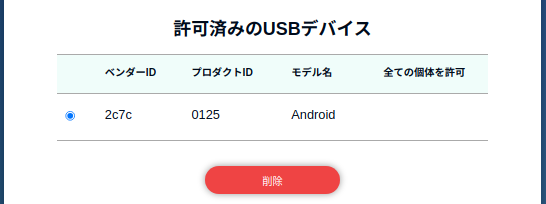

"許可" ボタンを押すと、図3.16「許可済み USB デバイス」に示すように「許可済みのUSBデバイス」の欄に許可ルールが追加されます。

「許可済みのUSBデバイス」に表示されているUSBデバイスは永続的に接続が許可されます。

images/abos-images/abos-web/usb-filter-setting-allowed-device.png

図3.16 許可済み USB デバイス

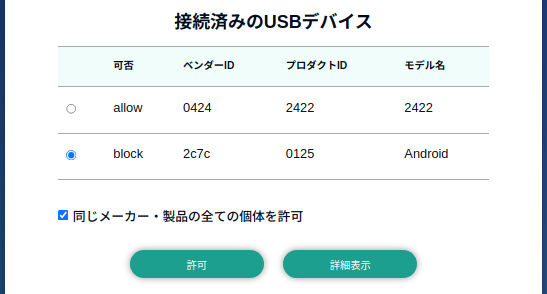

図3.17「接続済みの個体と同じメーカー・製品の全ての個体を許可する」に示すように、「同じメーカー・製品の全ての個体を許可」のチェックボックスを選択した状態で "許可" ボタンを押すと、選択した USB デバイスと同じメーカー・製品であれば、どの個体であっても接続が許可されます。

images/abos-images/abos-web/usb-filter-setting-allow-all-device.png

図3.17 接続済みの個体と同じメーカー・製品の全ての個体を許可する

その場合、図3.18「全ての個体を許可する場合の表示」に示すように、「許可済みの USB デバイス」の「全ての個体を許可」の欄に「✓」が表示されます。

images/abos-images/abos-web/usb-filter-setting-allowed-all-device.png

図3.18 全ての個体を許可する場合の表示

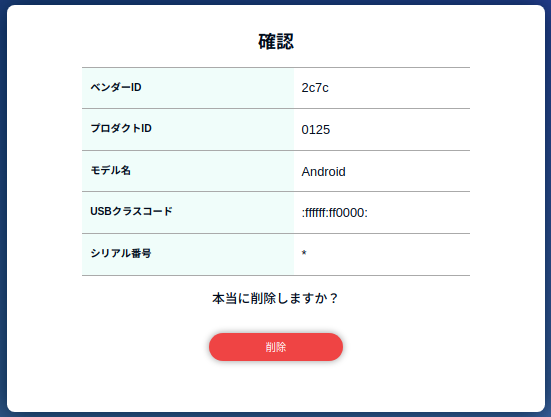

図3.18「全ての個体を許可する場合の表示」に示すように、USB デバイスの許可ルールを選択した状態で "削除" ボタンを押すと、図3.19「許可ルールを削除する」に示す画面に遷移します。

images/abos-images/abos-web/usb-filter-setting-remove-device.png

図3.19 許可ルールを削除する

確認画面が表示されて、問題なければ改めて "削除" のボタンを押すことでその許可ルールを削除できます。

その USB デバイスに関する許可ルールが削除されると永続的にその USB デバイスの接続は拒否されます。「接続済みの USB デバイス」では、「可否」が block に変更されます。

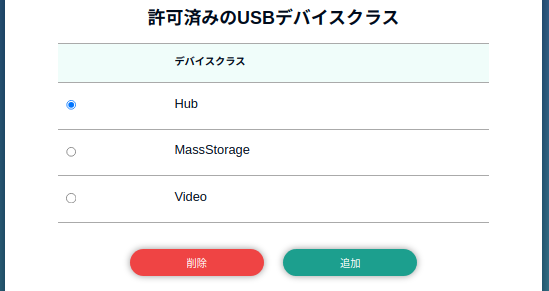

図3.20「USB デバイスクラス」に表示されている「許可済みの USB デバイスクラス」では、許可する USB デバイスをデバイスクラス単位で設定することができます。

images/abos-images/abos-web/usb-filter-setting-allowed-class.png

図3.20 USB デバイスクラス

一覧に表示されている USB デバイスクラスは現在許可されているデバイスクラスです。

デバイスクラスを選択した後、"削除" ボタンを押すことでそのデバイスクラスの許可ルールを削除できます。削除の手順は図3.19「許可ルールを削除する」と同様です。

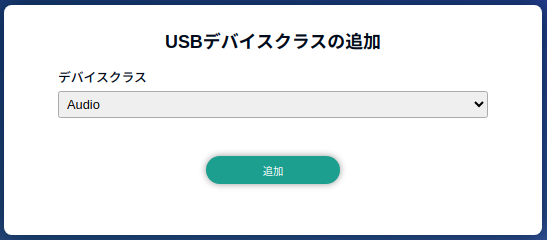

"追加" ボタンを押すと、図3.21「USB デバイスクラスの追加」に示す画面が表示されます。追加可能な USB デバイスクラスを選択し、"追加" ボタンを押してください。

images/abos-images/abos-web/usb-filter-setting-allow-class.png

図3.21 USB デバイスクラスの追加

3.6. Node-RED に接続する

パソコンの Web ブラウザから、「ネットワークに接続する」で取得した IP アドレスを使用して、 http://<ipアドレス>:1880/ にアクセスしてください。

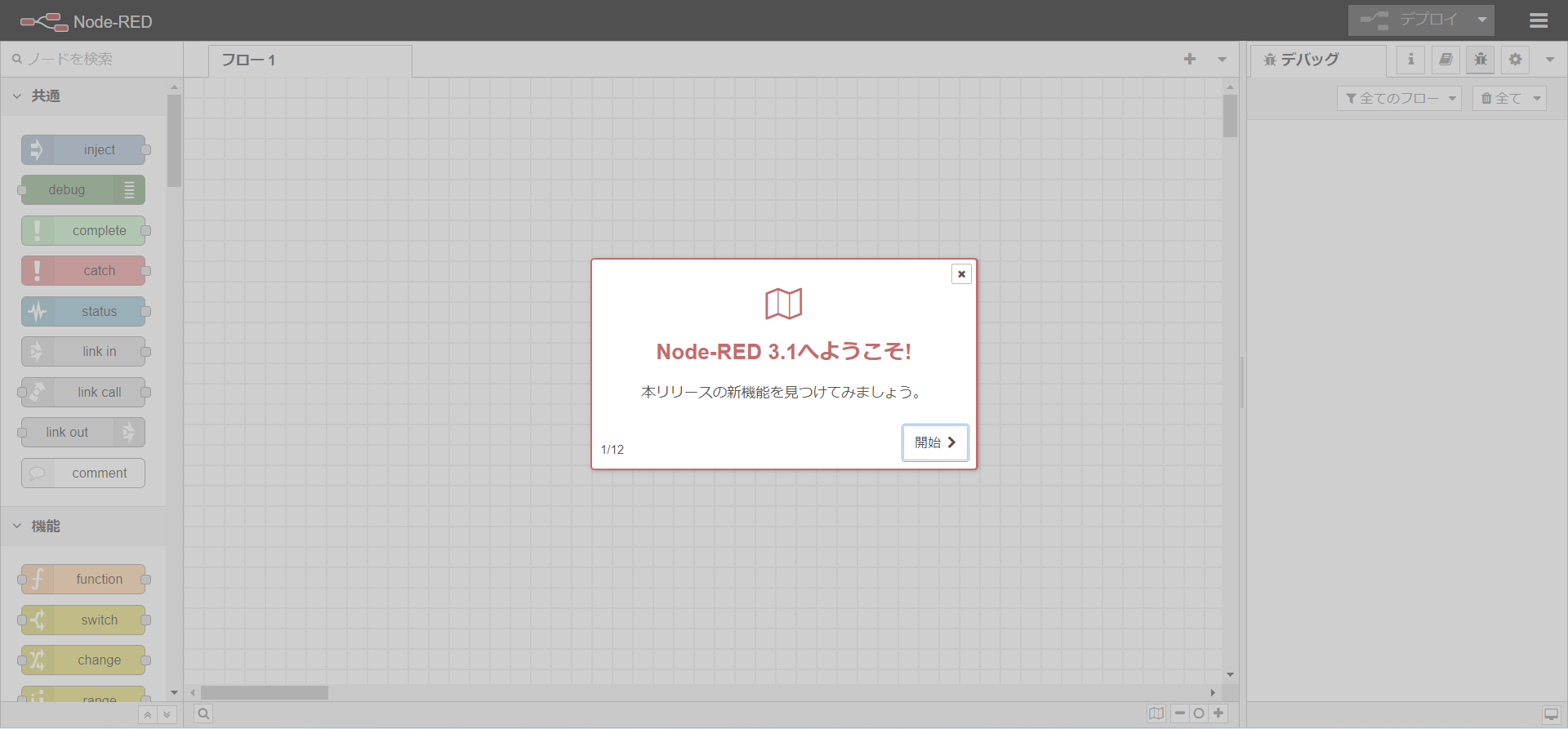

Node-RED の起動画面が表示されたらセットアップは終了です。

図3.22 初回起動時の Node-RED 画面

3.7. Node-RED コンテナに設定を追加する

Node-RED コンテナにユーザ独自の設定を追加することが可能です。この作業を行うためには Armadillo とシリアルケーブルで接続する必要があります。接続方法については「Armadillo の有線 LAN に固定 IP アドレスを設定する」をご参照ください。


	この機能を使用するには、以下に示すバージョンのソフトウェアが必要です。 abos-base 2.16 以上

手順は以下です。

/etc/atmark/containers ディレクトリに node-red.conf.d ディレクトリを作成する。
/etc/atmark/containers/node-red.conf.d ディレクトリ内に任意の conf ファイルを作成する
作成した conf ファイルを永続化する

以下は例として、addition.conf という conf ファイルを作成した場合の実行コマンドです。

[ATDE ~]$ mkdir /etc/atmark/containers/node-red.conf.d
[ATDE ~]$ vi /etc/atmark/containers/node-red.conf.d/addition.conf
[ATDE ~]$ cat /etc/atmark/containers/node-red.conf.d/addition.conf
add_armadillo_env
[ATDE ~]$ persist_file -rv /etc/atmark/containers/node-red.conf.d/addition.conf

図3.23 ユーザ独自設定を追加

	node-red.conf.d ディレクトリを作成します。
	addition.conf ファイルを作成します。
	addition.conf ファイルの内容を確認します。今回は `add_armadillo_env` という Armadillo の設定を Node-RED コンテナに渡す設定を追加しました。
	addition.conf ファイルを永続化します。

上記設定を行うことで、通常の Node-RED コンテナの設定に加えて、ユーザ独自の設定を追加することが可能です。


	Node-RED コンテナ 1.2.1 以上をご使用の場合は、 `/etc/atmark/containers/node-red.conf.d` ディレクトリが自動作成されます。ディレクトリ内には `addition.conf.example` という記載例のファイルが配置されます。必要に応じてファイルをコピーしてご使用ください。
