第19章オプション品

名称	型番	備考
SDスロット拡張ボード	OP-AXA-SD00-00	Armadillo-X1開発セットに付属
100ピンコネクタピッチ変換基板	-	Armadillo-X1開発セットに付属
100ピンコネクタ延長ケーブル	-	Armadillo-X1開発セットに付属
USBシリアル変換アダプタ	SA-SCUSB-00	Armadillo-X1開発セットに付属
8ピンJTAG変換ケーブル	OP-JC8P25-00
ACアダプタ(5V/2.0A EIAJ#2)	OP-AC5V4-10	推奨のACアダプタはOP-AC5V5-00です。「PCN 2020-016-2」をご確認ください。
ACアダプタ(5V/2.0A EIAJ#2)	OP-AC5V5-00	Armadillo-X1開発セットに付属
アンテナ固定金具	-	Armadillo-X1開発セットに付属
無線LAN用外付けアンテナセット 03	OP-ANT-WLAN-03K	Armadillo-X1開発セットに付属、2本セットでご利用ください。
無線LAN用基板アンテナ 04	OP-ANT-WLAN-B04	Armadillo-X1開発セットに付属、2本セットでご利用ください。
920MHz帯外付けアンテナセット 02	OP-ANT-920-02K
Armadillo-X1 評価用拡張ボードセット01	SA-AX1-EXTEVA-01


	無線LAN用外付けアンテナセット 03(型番: OP-ANT-WLAN-03K)、920MHz帯外付けアンテナセット 02(型番: OP-ANT-920-02K)以外のオプション品は、試作・開発用の製品です。これらは外観や仕様を予告なく変更する場合があります。


	無線LAN用外付けアンテナセット 03(型番: OP-ANT-WLAN-03K)は、WLAN+BTコンボモジュール (AEH-AR9462 または WPEB-265AXI(BT) [B33]) に工事設計認証の証明ラベル(認証番号: 007-AE0269)が貼られていない場合は使用できません。


	無線LAN用外付けアンテナセット 03(型番: OP-ANT-WLAN-03K)および無線LAN用基板アンテナ 04(OP-ANT-WLAN-B04)は2本セットでご利用ください。

19.1. SDスロット拡張ボード

19.1.1. 概要

SDスロット拡張ボードは、SDインターフェースを1ポート追加することができます。SDスロット拡張ボードの仕様は次のとおりです。

表19.2 SDスロット拡張ボードの仕様

SD	UHS-I(SDR50、最大クロック周波数100MHz)対応
スイッチ	起動デバイス設定用スライドスイッチ
電源電圧	DC 3.3V±5%
使用温度範囲	-20℃～70℃
基板サイズ	40 x 62mm(突起部を除く)

19.1.2. ブロック図

SDスロット拡張ボードのブロック図は次のとおりです。

図19.1 SDスロット拡張ボードブロック図

19.1.3. インターフェース仕様

SDスロット拡張ボードのインターフェース仕様について説明します。

19.1.3.1. インターフェースレイアウト

図19.2 SDスロット拡張ボードインターフェースレイアウト

表19.3 搭載コネクタ、スイッチ型番一覧

部品番号	インターフェース名	型番	メーカー
CON1	アドオンインターフェース	DF17(4.0)-60DP-0.5V(57)	HIROSE ELECTRIC
CON2	SDインターフェース	CIM-K03NS	MITSUMI ELECTRIC
SW1	起動デバイス設定スイッチ	CSS-1210TB	NIDEC COPAL ELECTRONICS

19.1.3.2. CON1 アドオンインターフェース

CON1はArmadillo-X1 アドオンインターフェース(CON7)との接続コネクタです。

許容電流: 0.3A以下(端子1本あたり)

表19.4 CON1 信号配列

ピン番号	ピン名	I/O	説明
1	GND	Power	電源(GND)
2	GND	Power	電源(GND)
3	VCC_3.3V	Power	電源(VCC_3.3V)
4	VCC_3.3V	Power	電源(VCC_3.3V)
5	SDBOOT_EN	Out	起動デバイス設定、SW1に接続 (Low: SPIフラッシュメモリブート、High: SDブート)
6	NVCC_SD1	Power	SD1信号電源(NVCC_SD1)
7	SD_CD_B	Out	カード検出、CON2に接続、基板上で15kΩプルアップ(NVCC_SD1)されています (Low: カード挿入、High: カード未挿入)
8	SD_WP	Out	ライトプロテクト検出、CON2に接続、基板上で15kΩプルアップ(NVCC_SD1)されています (Low: 書き込み可能、High: 書き込み不可能)
9	SD_PWREN	In	SDカード電源制御、基板上で1kΩプルアップ(NVCC_SD1)されています (Low: 電源切断、High: 電源供給)
10	SD_CLK	In	SDクロック、CON2の5ピンに接続
11	SD_CMD	In/Out	SDコマンド/レスポンス、CON2の2ピンに接続
12	SD_DAT0	In/Out	SDデータバス(bit0)、CON2の7ピンに接続
13	SD_DAT1	In/Out	SDデータバス(bit1)、CON2の8ピンに接続
14	SD_DAT2	In/Out	SDデータバス(bit2)、CON2の9ピンに接続
15	SD_DAT3	In/Out	SDデータバス(bit3)、CON2の1ピンに接続
16	NC	-	未接続
17	NC	-	未接続
18	NC	-	未接続
19	NC	-	未接続
20	EEPROM_SCL	In/Out	EEPROMのSCLピンに接続、基板上で4.7kΩプルアップ(VCC_3.3V_IO)されています
21	EEPROM_SDA	In/Out	EEPROMのSDAピンに接続、基板上で4.7kΩプルアップ(VCC_3.3V_IO)されています
22	NC	-	未接続
23	NC	-	未接続
24	NC	-	未接続
25	NC	-	未接続
26	GND	Power	電源(GND)
27	GND	Power	電源(GND)
28	VCC_3.3V_IO	Power	電源(VCC_3.3V_IO)
29	NC	-	未接続
30	NC	-	未接続
31	EEPROM_E0	In	EEPROMのアドレスピンに接続
32	NC	-	未接続
33	NC	-	未接続
34	NC	-	未接続
35	NC	-	未接続
36	NC	-	未接続
37	NC	-	未接続
38	NC	-	未接続
39	NC	-	未接続
40	NC	-	未接続
41	NC	-	未接続
42	NC	-	未接続
43	NC	-	未接続
44	NC	-	未接続
45	NC	-	未接続
46	NC	-	未接続
47	NC	-	未接続
48	NC	-	未接続
49	NC	-	未接続
50	NC	-	未接続
51	NC	-	未接続
52	NC	-	未接続
53	NC	-	未接続
54	GND	Power	電源(GND)
55	NC	-	未接続
56	NC	-	未接続
57	NC	-	未接続
58	GND	Power	電源(GND)
59	NC	-	未接続
60	NC	-	未接続

19.1.3.3. CON2 SDインターフェース

CON2は、UHS-I(SDR50、最大クロック周波数: 100MHz)に対応したSDインターフェースです。

SDカードに供給される電源(SD_VDD)は、SD_PWRENピンで制御が可能です。Highレベル出力で電源が供給され、Lowレベル出力で電源が切断されます。

表19.5 CON2 信号配列

ピン番号	ピン名	I/O	説明
1	SD_DAT3	In/Out	SDデータバス(bit3)、CON1の15ピンに接続、基板上で15kΩプルアップ(NVCC_SD1)されています
2	SD_CMD	In/Out	SDコマンド/レスポンス、CON1の11ピンに接続、基板上で15kΩプルアップ(NVCC_SD1)されています
3	GND	Power	電源(GND)
4	SD_VDD	Power	電源(SD_VDD)
5	SD_CLK	Out	SDクロック、CON1の10ピンに接続
6	GND	Power	電源(GND)
7	SD_DAT0	In/Out	SDデータバス(bit0)、CON1の12ピンに接続、基板上で15kΩプルアップ(NVCC_SD1)されています
8	SD_DAT1	In/Out	SDデータバス(bit1)、CON1の13ピンに接続、基板上で15kΩプルアップ(NVCC_SD1)されています
9	SD_DAT2	In/Out	SDデータバス(bit2)、CON1の14ピンに接続、基板上で15kΩプルアップ(NVCC_SD1)されています


	障害や破損を引き起こす場合がありますので、コネクタに過大な外力を加えないようにしてください。

19.1.3.4. SW1 起動デバイス設定スイッチ

SW1は起動デバイスの設定を行うスライドスイッチです。スイッチの切り替え位置は、SW1付近の基板シルクで確認してください。

表19.6 スライドスイッチの機能

部品番号

機能

動作

SW1

起動デバイス設定

[→ SD BOOT]: CON2に挿入されたSDカードのブートローダーを起動します。

[← NORMAL]: SPIフラッシュメモリのブートローダーを起動します。

19.1.4. 組み立て

SDスロット拡張ボードは、Armadillo-X1のCON7に接続することが可能です。接続方法は次のとおりです。

なべ小ねじスプリングワッシャー、小径平ワッシャー付(M2、L=6mm)×2

図19.3 SDスロット拡張ボードの接続

19.1.5. 基板形状図

[Unit : mm]

図19.4 SDスロット拡張ボードの基板形状

19.2. 100ピンコネクタピッチ変換基板

19.2.1. 概要

100ピンコネクタピッチ変換基板は、Armadillo-X1の拡張インターフェース(CON8)を2.54mmピッチに変換するための基板です。拡張ボード開発の事前評価等に、100ピンコネクタ延長ケーブルと合わせて使用することが可能です。

19.2.2. インターフェースレイアウト

100ピンコネクタピッチ変換基板のインターフェースレイアウトは次のとおりです。

図19.5 100ピンコネクタピッチ変換基板インターフェースレイアウト図

表19.7 インターフェース内容

部品番号	形状	型番	メーカー	備考
CN1	B-Bコネクタ 100ピン(0.4mmピッチ)	DF40HC(3.0)-100DS-0.4V(51)	HIROSE ELECTRIC
CN2	B-Bコネクタ 60ピン(0.4mmピッチ)	DF40HC(3.0)-60DS-0.4V(51)	HIROSE ELECTRIC	Armadillo-X1では使用しません
CN3	ピンヘッダ 50ピン (2.54mmピッチ)	XG4C-5031	OMRON	コネクタ非搭載、実装可能なコネクタ型番を記載しています
CN4	ピンヘッダ 50ピン (2.54mmピッチ)	XG4C-5031	OMRON	コネクタ非搭載、実装可能なコネクタ型番を記載しています


	コネクタは1ピン(△印)を合わせて接続してください。

コネクタ嵌合時の注意

コネクタの中心を合わせて嵌合してください。

位置合わせをする際は、無理な力を加えることなく誘い込み口を探してください。無理な力を加えると、モールドの破損、削れが発生し、接触抵抗の不具合等に繋る場合があります。

コネクタが誘い込まれると、コネクタ間の距離が近くなり、平行になって前後左右に動かなくなります。この状態からまっすぐに嵌合してください。

コネクタ抜去時の注意

コネクタは平行に抜去してください。

平行に抜去することが困難な場合、コネクタ幅の狭い方向から斜めに抜去してください。

コネクタが損傷する可能性が高いため、コネクタのコーナー方向や幅の広い方向から斜めに抜去しないでください。

19.2.3. 基板形状図

[Unit : mm]

図19.6 100ピンコネクタピッチ変換基板形状図

19.3. 100ピンコネクタ延長ケーブル

19.3.1. 概要

100ピンコネクタ延長ケーブルは、Armadillo-X1の拡張インターフェース(CON8)の延長ケーブルです。拡張ボード開発の事前評価等に、100ピンコネクタピッチ変換基板と合わせて使用することが可能です。

19.3.2. インターフェースレイアウト

100ピンコネクタ延長ケーブルのインターフェースレイアウトは次のとおりです。

図19.7 100ピンコネクタ延長ケーブルインターフェースレイアウト図

表19.8 インターフェース内容

部品番号	形状	型番	メーカー
CN1	B-Bコネクタ 100ピン(0.4mmピッチ)	DF40HC(3.0)-100DS-0.4V(51)	HIROSE ELECTRIC
CN2	B-Bコネクタ 100ピン(0.4mmピッチ)	DF40C(3.0)-100DP-0.4V(51)	HIROSE ELECTRIC

19.3.3. 組み立て

100ピンコネクタ延長ケーブルは、Armadillo-X1の拡張インターフェース(CON8)に接続可能です。組み立て方法は次のとおりです。

図19.8 Armadillo-X1 CON8に100ピンコネクタ延長ケーブルを接続


	コネクタは1ピン(△印)を合わせて接続してください。

コネクタ嵌合時の注意

コネクタの中心を合わせて嵌合してください。

コネクタ抜去時の注意

コネクタは平行に抜去してください。

平行に抜去することが困難な場合、コネクタ幅の狭い方向から斜めに抜去してください。

コネクタが損傷する可能性が高いため、コネクタのコーナー方向や幅の広い方向から斜めに抜去しないでください。

19.3.4. ケーブル形状図

[Unit : mm]

図19.9 100ピンコネクタ延長ケーブル形状図

19.4. USBシリアル変換アダプタ

USBシリアル変換アダプタは、FT232RLを搭載したUSB-シリアル変換アダプタです。シリアルの信号レベルは3.3V CMOSです。Armadillo-X1のシリアルインターフェース(CON4)に接続して使用することが可能です。スライドスイッチが実装されており、信号線の接続先を切替することができます。

	OS自動起動モード
	保守モード

図19.10 USBシリアル変換アダプタの配線

19.5. 8ピンJTAG変換ケーブル

8ピンJTAG変換ケーブルはJTAGインターフェースをARM標準コネクタ(20ピン、2.54mmピッチ)に変換するケーブルです。Armadillo-X1のJTAGインターフェース(CON6)に接続して使用することが可能です。

8ピンJTAG変換ケーブルの接続図、参考回路を以下に示します。

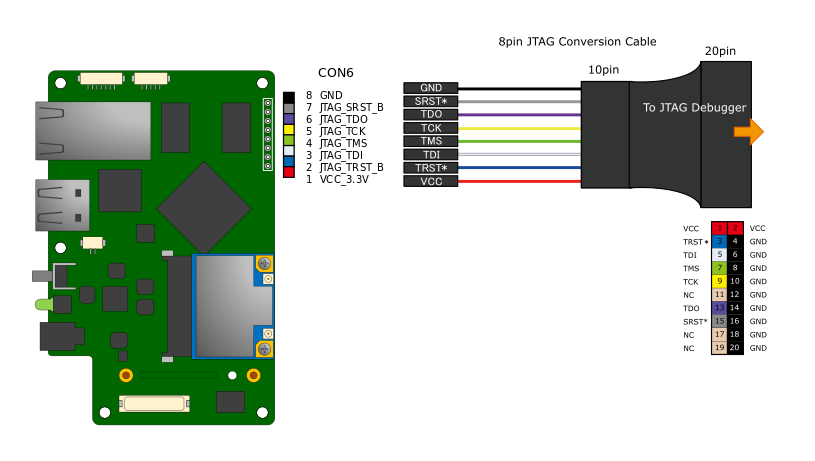

図19.11 8ピンJTAG変換ケーブルの接続図

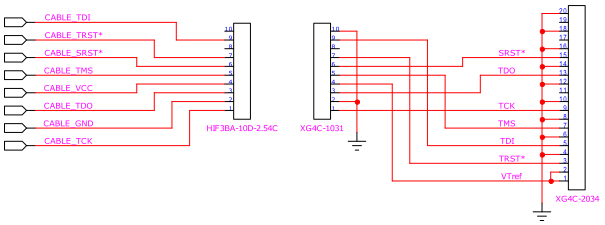

図19.12 8ピンJTAG変換ケーブルの参考回路

19.6. アンテナ固定金具

19.6.1. 組み立て

アンテナ固定金具の接続方法は次のとおりです。

	なべ小ねじ(M3、L=5mm)×4
	金属スペーサ両メネジ六角(M3、L=8mm、平径=5.5mm)×4

図19.13 アンテナ固定金具の接続

19.7. 無線LAN用外付けアンテナセット 03

19.7.1. 概要

無線LAN用外付けアンテナセット 03は、 WLAN+BTコンボモジュール対応のアンテナセットです。全長109mmのアンテナ(WAND2DBI-SMA-2NB/OxfordTEC)とケーブル長140mmのアンテナケーブル(U.FL to RP-SMA)がセットになっています。


	無線LAN用外付けアンテナセット 03(型番: OP-ANT-WLAN-03K)は、WLAN+BTコンボモジュール(AEH-AR9462)に工事設計認証の証明ラベル(認証番号: 007-AE0269)が貼られていない場合は使用できません。

19.7.2. 組み立て

アンテナケーブルは、Armadillo-X1に搭載されたWLAN+BTコンボモジュールのU.FLコネクタ(CH0、CH1)に取り付けます。


	アンテナ端子に外付けアンテナケーブルを接続する際、無理な力を加えると破損の原因となりますので十分に注意してください。

外付けアンテナケーブルを引き抜く際は、専用の引き抜き治具(U.FL-LP-N-2/ヒロセ電機等)を用いて行うことを推奨します。引き抜き治具を用いずに引き抜いた場合に、コネクタの変形やケーブルの断線等の原因となります。

図19.14 外付けアンテナケーブルの引き抜き方法

19.7.3. 形状図

図19.15 アンテナ形状

[Unit : mm]

図19.16 アンテナケーブル形状

19.8. 無線LAN用基板アンテナ 04

19.8.1. 概要

無線LAN用基板アンテナ 04は、 WLAN+BTコンボモジュール(AEH-AR9462/VoxMicro または WPEB-265AXI(BT) [B33]/SparkLAN)対応の基板アンテナです。

19.8.2. 組み立て

アンテナケーブルは、Armadillo-X1に搭載されたWLAN+BTコンボモジュールのU.FLコネクタ(CH0、CH1)に取り付けます。


	アンテナ端子に外付けアンテナケーブルを接続する際、無理な力を加えると破損の原因となりますので十分に注意してください。

図19.17 外付けアンテナケーブルの引き抜き方法

19.8.3. 形状図

[Unit : mm]

図19.18 アンテナ形状

19.9. 920MHz帯外付けアンテナセット 02

19.9.1. 概要

920MHz帯外付けアンテナセット 02 は Wi-SUNアドオンモジュール(OP-AGA-WS00-00) と EnOceanアドオンモジュール(OP-AGA-EN00-00) 対応のアンテナセットです。ケーブル長200mmのアンテナケーブルと全長86.3mmのアンテナがセットになっています。

19.9.2. 組み立て

アドオンモジュールのアンテナ端子にアンテナケーブルを取り付けます。

図19.19 Wi-SUNアドオンモジュール(OP-AGA-WS00-00)のアンテナケーブル取り付け

図19.20 EnOceanアドオンモジュール(OP-AGA-WS00-00)のアンテナケーブル取り付け


	アンテナ端子に外付けアンテナケーブルを接続する際、無理な力を加えると破損の原因となりますので十分に注意してください。

図19.21 外付けアンテナケーブルの引き抜き方法

19.9.3. 形状図

[Unit : mm]

図19.22 アンテナ形状

[Unit : mm]

図19.23 アンテナケーブル形状

19.10. Armadillo-X1評価用拡張ボードセット01

19.10.1. 概要

Armadillo-X1評価用拡張ボードセット01は、Armadillo-X1の拡張インターフェース(CON8)に接続可能な拡張ボードとLCDボードで構成されています。以下の機能を評価することができます。

LCDインターフェース
SDインターフェース
USBインターフェース
ギガビット・イーサネット

Armadillo-X1評価用拡張ボードの主な仕様は次のとおりです。

表19.9 Armadillo-X1評価用拡張ボード仕様

ビデオ	CMOS 24bit LCD出力 (解像度最大1920 x 1080 ドット/60Hz) x 1 付属LCDモジュール - AMPIRE社製AM-800480L1TMQW-TN0H - 5インチWVGA (800 x 480/24bitカラー) - LEDバックライト - 静電容量方式タッチパネル (マルチタッチ対応)
イーサネット	RJ-45 (1000BASE-T/100BASE-TX/10BASE-T, AUTO-MDIX対応) x 1
USB	Micro-ABコネクタ (USB2.0 Host/Device, High Speed対応) x 1
SD/MMC	microSDスロット (最大クロック周波数25MHz) x 1
電源電圧	DC 3.3V±5% および DC 5V±5%
使用温度範囲	10～40℃（ただし結露なきこと）
基板サイズ	166 x 100mm (突起部を除く)


	「Armadillo-X1評価用拡張ボードセット01」は、試作・開発用の製品です。これらは外観や仕様を予告なく変更する場合があります。


	Armadillo-X1をご購入の上でアットマークテクノ Armadilloサイトから購入製品登録を行った方に限定して、『Armadillo-X1評価用拡張ボード回路図/部品表』を公開しています。

19.10.2. ブロック図

Armadillo-X1評価用拡張ボードのブロック図は次のとおりです。

図19.24 Armadillo-X1評価用拡張ボードブロック図

19.10.3. インターフェース仕様

Armadillo-X1評価用拡張ボードのインターフェース仕様について説明します。

19.10.3.1. インターフェースレイアウト

図19.25 Armadillo-X1評価用拡張ボードインターフェースレイアウト

表19.10 Armadillo-X1評価用拡張ボードインターフェース一覧

部品番号	インターフェース名	形状	備考
CON1	Armadillo-X1インターフェース	基板間コネクタ100ピン(0.4mmピッチ)	挿抜寿命： 20回^[a]
CON3	SDインターフェース	microSDコネクタ
CON4	LANインターフェース	RJ-45コネクタ
CON6	USBインターフェース	Micro-ABコネクタ
CON9	LCDインターフェース	FFCコネクタ50ピン(0.5mmピッチ)	挿抜寿命： 20回^[a]
SP1	Armadillo-X1用スタッド	スペーサー(M3, L=3mm)
SP2
SP3
SP4
^[a]挿抜寿命は製品出荷時における目安であり、実際の挿抜可能な回数を保証するものではありません。

19.10.3.2. CON1 Armadillo-X1インターフェース

CON1はArmadillo-X1 拡張インターフェース(CON8)接続用のインターフェースです。

搭載コネクタ: DF40HC(3.0)-100DS-0.4V(51)/HIROSE ELECTRIC

表19.11 CON1 信号配列

ピン番号	ピン名	I/O	説明	電圧グループ
1	GND	Power	電源(GND)	-
2	NC	-	未接続	-
3	NC	-	未接続	-
4	GND	Power	電源(GND)	-
5	NC	-	未接続	-
6	NC	-	未接続	-
7	GND	Power	電源(GND)	-
8	NC	-	未接続	-
9	NC	-	未接続	-
10	GND	Power	電源(GND)	-
11	NC	-	未接続	-
12	NC	-	未接続	-
13	GND	Power	電源(GND)	-
14	NC	-	未接続	-
15	NC	-	未接続	-
16	GND	Power	電源(GND)	-
17	NC	-	未接続	-
18	NC	-	未接続	-
19	GND	Power	電源(GND)	-
20	GPIO4_IO8	Out	拡張入出力、i.MX 7DualのI2C1_SCLピンに接続	VCC_3.3V
21	NC	-	未接続	-
22	GPIO4_IO10	In/Out	拡張入出力、i.MX 7DualのI2C2_SCLピンに接続	VCC_3.3V
23	GPIO4_IO11	In/Out	拡張入出力、i.MX 7DualのI2C2_SDAピンに接続	VCC_3.3V
24	GPIO7_IO0	Out	拡張入出力、i.MX 7DualのENET1_RD0ピンに接続	VCC_3.3V
25	GPIO7_IO1	Out	拡張入出力、i.MX 7DualのENET1_RD1ピンに接続	VCC_3.3V
26	GPIO7_IO2	Out	拡張入出力、i.MX 7DualのENET1_RD2ピンに接続	VCC_3.3V
27	GPIO7_IO3	Out	拡張入出力、i.MX 7DualのENET1_RD3ピンに接続	VCC_3.3V
28	GPIO7_IO4	Out	拡張入出力、i.MX 7DualのENET1_RX_CTLピンに接続	VCC_3.3V
29	GPIO7_IO5	Out	拡張入出力、i.MX 7DualのENET1_RXCピンに接続	VCC_3.3V
30	GPIO7_IO6	In	拡張入出力、i.MX 7DualのENET1_TD0ピンに接続	VCC_3.3V
31	GPIO7_IO7	In	拡張入出力、i.MX 7DualのENET1_TD1ピンに接続	VCC_3.3V
32	GPIO7_IO8	In	拡張入出力、i.MX 7DualのENET1_TD2ピンに接続	VCC_3.3V
33	GPIO7_IO9	In	拡張入出力、i.MX 7DualのENET1_TD3ピンに接続	VCC_3.3V
34	GPIO7_IO10	In	拡張入出力、i.MX 7DualのENET1_TX_CTLピンに接続	VCC_3.3V
35	GPIO7_IO11	In	拡張入出力、i.MX 7DualのENET1_TXCピンに接続	VCC_3.3V
36	GPIO7_IO12	Out	拡張入出力、i.MX 7DualのENET1_TX_CLKピンに接続	VCC_3.3V
37	GPIO7_IO13	In	拡張入出力、i.MX 7DualのENET1_RX_CLKピンに接続	VCC_3.3V
38	GPIO7_IO14	In	拡張入出力、i.MX 7DualのENET1_CRSピンに接続	VCC_3.3V
39	GPIO7_IO15	In	拡張入出力、i.MX 7DualのENET1_COLピンに接続	VCC_3.3V
40	GPIO1_IO1	In	拡張入出力、i.MX 7DualのGPIO1_IO01ピンに接続	VCC_3.3V
41	NC	-	未接続	-
42	NC	-	未接続	-
43	GND	Power	電源(GND)	-
44	NC	-	未接続	-
45	NC	-	未接続	-
46	GND	Power	電源(GND)	-
47	USB2_DP	In/Out	USBプラス側信号、i.MX 7DualのUSB_OTG2_DPピンに接続	-
48	USB2_DM	In/Out	USBマイナス側信号、i.MX 7DualのUSB_OTG2_DNピンに接続	-
49	GND	Power	電源(GND)	-
50	USB2_VBUS_IN	In	USB2_VBUS入力検出、i.MX 7DualのUSB_OTG2_VBUSピンに接続	-
51	VIN	Power	電源入力(VIN)	-
52	VIN	Power	電源入力(VIN)	-
53	VIN	Power	電源入力(VIN)	-
54	VIN	Power	電源入力(VIN)	-
55	VIN	Power	電源入力(VIN)	-
56	VIN	Power	電源入力(VIN)	-
57	VIN	Power	電源入力(VIN)	-
58	VCC_3.3V	Power	電源入力(VCC_3.3V)	-
59	VCC_3.3V	Power	電源入力(VCC_3.3V)	-
60	VCC_3.3V	Power	電源入力(VCC_3.3V)	-
61	NVCC_SD2	Power	SD2信号電源入力(NVCC_SD2)	-
62	GPIO5_IO17	In/Out	拡張入出力、i.MX 7DualのSD2_DATA3ピンに接続	NVCC_SD2
63	GPIO5_IO16	In/Out	拡張入出力、i.MX 7DualのSD2_DATA2ピンに接続	NVCC_SD2
64	GPIO5_IO15	In/Out	拡張入出力、i.MX 7DualのSD2_DATA1ピンに接続	NVCC_SD2
65	GPIO5_IO14	In/Out	拡張入出力、i.MX 7DualのSD2_DATA0ピンに接続	NVCC_SD2
66	GPIO5_IO13	In/Out	拡張入出力、i.MX 7DualのSD2_CMDピンに接続	NVCC_SD2
67	GPIO5_IO12	In	拡張入出力、i.MX 7DualのSD2_CLKピンに接続	NVCC_SD2
68	GPIO5_IO11	In	拡張入出力、i.MX 7DualのSD2_RESET_Bピンに接続	NVCC_SD2
69	GPIO5_IO10	In	拡張入出力、i.MX 7DualのSD2_WPピンに接続	NVCC_SD2
70	GPIO5_IO9	In/Out	拡張入出力、i.MX 7DualのSD2_CD_Bピンに接続	NVCC_SD2
71	GND	Power	電源(GND)	-
72	GPIO3_IO0	In	拡張入出力、i.MX 7DualのLCD_CLKピンに接続	VCC_3.3V
73	GPIO3_IO1	In	拡張入出力、i.MX 7DualのLCD_ENABLEピンに接続	VCC_3.3V
74	GPIO3_IO2	In	拡張入出力、i.MX 7DualのLCD_HSYNCピンに接続	VCC_3.3V
75	GPIO3_IO3	In	拡張入出力、i.MX 7DualのLCD_VSYNCピンに接続	VCC_3.3V
76	GPIO3_IO4	In	拡張入出力、i.MX 7DualのLCD_RESETピンに接続	VCC_3.3V
77	GPIO3_IO5	In	拡張入出力、i.MX 7DualのLCD_DAT0ピンに接続	VCC_3.3V
78	GPIO3_IO6	In	拡張入出力、i.MX 7DualのLCD_DAT1ピンに接続	VCC_3.3V
79	GPIO3_IO7	In	拡張入出力、i.MX 7DualのLCD_DAT2ピンに接続	VCC_3.3V
80	GPIO3_IO8	In	拡張入出力、i.MX 7DualのLCD_DAT3ピンに接続	VCC_3.3V
81	GPIO3_IO9	In	拡張入出力、i.MX 7DualのLCD_DAT4ピンに接続	VCC_3.3V
82	GPIO3_IO10	In	拡張入出力、i.MX 7DualのLCD_DAT5ピンに接続	VCC_3.3V
83	GPIO3_IO11	In	拡張入出力、i.MX 7DualのLCD_DAT6ピンに接続	VCC_3.3V
84	GPIO3_IO12	In	拡張入出力、i.MX 7DualのLCD_DAT7ピンに接続	VCC_3.3V
85	GPIO3_IO13	In	拡張入出力、i.MX 7DualのLCD_DAT8ピンに接続	VCC_3.3V
86	GPIO3_IO14	In	拡張入出力、i.MX 7DualのLCD_DAT9ピンに接続	VCC_3.3V
87	GPIO3_IO15	In	拡張入出力、i.MX 7DualのLCD_DAT10ピンに接続	VCC_3.3V
88	GPIO3_IO16	In	拡張入出力、i.MX 7DualのLCD_DAT11ピンに接続	VCC_3.3V
89	GPIO3_IO17	In	拡張入出力、i.MX 7DualのLCD_DAT12ピンに接続	VCC_3.3V
90	GPIO3_IO18	In	拡張入出力、i.MX 7DualのLCD_DAT13ピンに接続	VCC_3.3V
91	GPIO3_IO19	In	拡張入出力、i.MX 7DualのLCD_DAT14ピンに接続	VCC_3.3V
92	GPIO3_IO20	In	拡張入出力、i.MX 7DualのLCD_DAT15ピンに接続	VCC_3.3V
93	GPIO3_IO21	In	拡張入出力、i.MX 7DualのLCD_DAT16ピンに接続	VCC_3.3V
94	GPIO3_IO22	In	拡張入出力、i.MX 7DualのLCD_DAT17ピンに接続	VCC_3.3V
95	GPIO3_IO23	In	拡張入出力、i.MX 7DualのLCD_DAT18ピンに接続	VCC_3.3V
96	GPIO3_IO24	In	拡張入出力、i.MX 7DualのLCD_DAT19ピンに接続	VCC_3.3V
97	GPIO3_IO25	In	拡張入出力、i.MX 7DualのLCD_DAT20ピンに接続	VCC_3.3V
98	GPIO3_IO26	In	拡張入出力、i.MX 7DualのLCD_DAT21ピンに接続	VCC_3.3V
99	GPIO3_IO27	In	拡張入出力、i.MX 7DualのLCD_DAT22ピンに接続	VCC_3.3V
100	GPIO3_IO28	In	拡張入出力、i.MX 7DualのLCD_DAT23ピンに接続	VCC_3.3V

コネクタ嵌合時の注意

コネクタの中心を合わせて嵌合してください。

コネクタ抜去時の注意

コネクタは平行に抜去してください。

平行に抜去することが困難な場合、コネクタ幅の狭い方向から斜めに抜去してください。

コネクタが損傷する可能性が高いため、コネクタのコーナー方向や幅の広い方向から斜めに抜去しないでください。

19.10.3.3. CON3 SDインターフェース

CON3はSDインターフェースです。SD信号はi.MX 7DualのSDホストコントローラ(uSDHC2)に接続されます。

SDカードに供給される電源(SD2_VDD)は、i.MX 7DualのSD2_RESET_Bピン(GPIO5_IO11)で制御されます。 Highレベル出力で電源が供給され、Lowレベル出力で電源が切断されます。

搭載コネクタ: SDHK-8BNS-303-TB(HF)/J.S.T. Mfg.

表19.12 CON3 信号配列

ピン番号	ピン名	I/O	説明
1	SD2_DAT2	In/Out	SDデータバス(bit2)、i.MX 7DualのSD2_DATA2ピンに接続、基板上で15kΩプルアップ(NVCC_SD2)されています
2	SD2_DAT3	In/Out	SDデータバス(bit3)、i.MX 7DualのSD2_DATA3ピンに接続、基板上で15kΩプルアップ(NVCC_SD2)されています
3	SD2_CMD	In/Out	SDコマンド/レスポンス、i.MX 7DualのSD2_CMDピンに接続、基板上で15kΩプルアップ(NVCC_SD2)されています
4	SD2_VDD	Power	電源(SD2_VDD)
5	SD2_CLK	Out	SDクロック、i.MX 7DualのSD2_CLKピンに接続
6	GND	Power	電源(GND)
7	SD2_DAT0	In/Out	SDデータバス(bit0)、i.MX 7DualのSD2_DATA0ピンに接続、基板上で15kΩプルアップ(NVCC_SD2)されています
8	SD2_DAT1	In/Out	SDデータバス(bit1)、i.MX 7DualのSD2_DATA1ピンに接続、基板上で15kΩプルアップ(NVCC_SD2)されています


	CON3(microSD)は活線挿抜に対応しておりません。microSDカードの挿抜は、電源を切断してから行ってください。


	障害や破損を引き起こす場合がありますので、コネクタに過大な外力を加えないようにしてください。

19.10.3.4. CON4 LANインターフェース

CON4は10BASE-T/100BASE-TX/1000BASE-Tに対応したLANインターフェースです。カテゴリ5e以上のイーサネットケーブルを接続することができます。 AUTO-MDIX機能を搭載しており、ストレートケーブルまたはクロスケーブルを自動認識して送受信端子を切り替えます。

信号はEthernet PHY(VSC8501XML-03/Microsemi)を経由して、i.MX 7DualのEthernet MAC(ENET1)に接続されます。

搭載コネクタ: 9771-8813-S3L6T1/SUN JUN ELECTRONICS

表19.13 CON4 信号配列 (10BASE-T/100BASE-TX)

ピン番号	ピン名	I/O	説明
1	TX+	In/Out	送信データ+
2	TX-	In/Out	送信データ-
3	RX+	In/Out	受信データ+
4	-	-
5	-	-
6	RX-	In/Out	受信データ-
7	-	-
8	-	-

表19.14 CON4 信号配列 (1000BASE-T)

ピン番号	ピン名	I/O	説明
1	TRD0+	In/Out	送受信データ0+
2	TRD0-	In/Out	送受信データ0-
3	TRD1+	In/Out	送受信データ1+
4	TRD2+	In/Out	送受信データ2+
5	TRD2-	In/Out	送受信データ2-
6	TRD1-	In/Out	送受信データ1-
7	TRD3+	In/Out	送受信データ3+
8	TRD3-	In/Out	送受信データ3-

表19.15 LANコネクタLED

名称	状態	説明
LINK_ACTIVITY_LED	消灯	リンクが確立されていない
	点灯(黄色)	リンクが確立されている
	点滅(黄色)	リンクが確立されており、データを送受信している
SPEED_LED	消灯	10Mbpsで接続されている
	点灯(緑色)	100Mbpsで接続されている
	点灯(橙色)	1000Mbpsで接続されている

19.10.3.5. CON6 USBインターフェース

CON6はUSB2.0インターフェースです。信号はi.MX 7DualのUSBコントローラ(OTG2)に接続されます。

ホスト動作時、USBデバイスに供給される電源(USB2_VBUS)は、GPIOエクスパンダのP5で制御されます。 Highレベル出力で電源が供給され、Lowレベル出力で電源が切断されます。

データ転送モード

・High Speed(480Mbps)

・Full Speed(12Mbps)

・Low Speed(1.5Mbps)

搭載コネクタ: UB-MC5ABR3-SD204-4S-1/J.S.T. Mfg.

表19.16 CON6 信号配列

ピン番号	ピン名	I/O	説明
1	USB2_VBUS	Power	USB電源出力(USB2_VBUS)
2	USB2_DM	In/Out	USBマイナス側信号、i.MX 7DualのUSB_OTG2_DNピンに接続
3	USB2_DP	In/Out	USBプラス側信号、i.MX 7DualのUSB_OTG2_DPピンに接続
4	GND	Power	電源(GND)

19.10.3.6. CON9 LCDインターフェース

CON9はLCDボード接続用のインターフェースです。信号は、i.MX 7DualのLCDコントローラ(eLCDIF)に接続されます。

搭載コネクタ: XF2M-5015-1A/OMRON

表19.17 CON9 信号配列

ピン番号	ピン名	I/O	説明
1	+5V	Power	電源(+5V)
2	+5V	Power	電源(+5V)
3	+5V	Power	電源(+5V)
4	NC	-	未接続
5	VCC_3.3V	Power	電源(VCC_3.3V)
6	VCC_3.3V	Power	電源(VCC_3.3V)
7	NC	-	未接続
8	GND	Power	電源(GND)
9	GND	Power	電源(GND)
10	TP_RST	Out	タッチパネルリセット信号、GPIOエクスパンダのP6に接続
11	TP_INT	In	タッチパネル割り込み信号、i.MX 7DualのI2C1_SCL(GPIO4_IO8)ピンに接続
12	GND	Power	電源(GND)
13	SCL	In/Out	I2Cクロック、i.MX 7DualのI2C2_SCLピンに接続、基板上で1kΩプルアップ(VCC_3.3V)されています
14	SDA	In/Out	I2Cデータ、i.MX 7DualのI2C2_SDAピンに接続、基板上で1kΩプルアップ(VCC_3.3V)されています
15	GND	Power	電源(GND)
16	LED_CONT	Out	LED_CONT信号、i.MX 7DualのGPIO1_IO01(PWM1_OUT)ピンに接続
17	GND	Power	電源(GND)
18	DISP	Out	DISP信号、i.MX 7DualのLCD_RESET(GPIO3_IO4)ピンに接続
19	DE	Out	DE信号、i.MX 7DualのLCD_ENABLEピンに接続
20	VSYNC	Out	VSYNC信号、i.MX 7DualのLCD_VSYNCピンに接続
21	HSYNC	Out	HSYNC信号、i.MX 7DualのLCD_HSYNCピンに接続
22	DCLK	Out	DCLK信号、i.MX 7DualのLCD_CLKピンに接続
23	GND	Power	電源(GND)
24	B7	Out	LCDデータ(bit7)、i.MX 7DualのLCD_DAT7ピンに接続
25	B6	Out	LCDデータ(bit6)、i.MX 7DualのLCD_DAT6ピンに接続
26	B5	Out	LCDデータ(bit5)、i.MX 7DualのLCD_DAT5ピンに接続
27	B4	Out	LCDデータ(bit4)、i.MX 7DualのLCD_DAT4ピンに接続
28	B3	Out	LCDデータ(bit3)、i.MX 7DualのLCD_DAT3ピンに接続
29	B2	Out	LCDデータ(bit2)、i.MX 7DualのLCD_DAT2ピンに接続
30	B1	Out	LCDデータ(bit1)、i.MX 7DualのLCD_DAT1ピンに接続
31	B0	Out	LCDデータ(bit0)、i.MX 7DualのLCD_DAT0ピンに接続
32	GND	Power	電源(GND)
33	G7	Out	LCDデータ(bit15)、i.MX 7DualのLCD_DAT15ピンに接続
34	G6	Out	LCDデータ(bit14)、i.MX 7DualのLCD_DAT14ピンに接続
35	G5	Out	LCDデータ(bit13)、i.MX 7DualのLCD_DAT13ピンに接続
36	G4	Out	LCDデータ(bit12)、i.MX 7DualのLCD_DAT12ピンに接続
37	G3	Out	LCDデータ(bit11)、i.MX 7DualのLCD_DAT11ピンに接続
38	G2	Out	LCDデータ(bit10)、i.MX 7DualのLCD_DAT10ピンに接続
39	G1	Out	LCDデータ(bit9)、i.MX 7DualのLCD_DAT9ピンに接続
40	G0	Out	LCDデータ(bit8)、i.MX 7DualのLCD_DAT8ピンに接続
41	GND	Power	電源(GND)
42	R7	Out	LCDデータ(bit23)、i.MX 7DualのLCD_DAT23ピンに接続
43	R6	Out	LCDデータ(bit22)、i.MX 7DualのLCD_DAT22ピンに接続
44	R5	Out	LCDデータ(bit21)、i.MX 7DualのLCD_DAT21ピンに接続
45	R4	Out	LCDデータ(bit20)、i.MX 7DualのLCD_DAT20ピンに接続
46	R3	Out	LCDデータ(bit19)、i.MX 7DualのLCD_DAT19ピンに接続
47	R2	Out	LCDデータ(bit18)、i.MX 7DualのLCD_DAT18ピンに接続
48	R1	Out	LCDデータ(bit17)、i.MX 7DualのLCD_DAT17ピンに接続
49	R0	Out	LCDデータ(bit16)、i.MX 7DualのLCD_DAT16ピンに接続
50	GND	Power	電源(GND)

19.10.4. 組み立て

Armadillo-X1評価用拡張ボードと評価用LCDボードの接続方法は次のとおりです。

なべ小ねじ(M3、L=5mm)×4

図19.26 評価用拡張ボードとArmadillo-X1の接続

	なべ小ねじ(M3、L=5mm)×5
	金属スペーサオネジメネジ六角(M3、L=20mm)×3
	金属スペーサ両メネジ六角(M3、L=9.5mm)×1
	金属スペーサ両メネジ六角(M3、L=8mm)×4

図19.27 評価用拡張ボードと評価用LCDボードの接続


第18章アドオンモジュール	PDF version	第20章設計情報
