開発編

SWUpdateは、デバイス上で実行されるプログラムで、ネットワーク/ストレージ経由でデバイスのソフトウェアを更新することができます。 Stefano Babic, DENX software engineering, Germany によってオープンソースで開発が進められています。

Armadillo-IoT ゲートウェイ G4 では、 SWUpdateを利用することで次の機能を実現しています。

swuパッケージは、SWUpdate独自のソフトウェアの配布フォーマットです。 SWUpdateでは、1回のアップデートは1つのswuパッケージで行われます。

swuパッケージには、次のような様々なものを含めることができます。

SWU イメージは swupdate (https://sbabic.github.io/swupdate/swupdate.html) によって Armadillo Base OS上で検証とインストールが実行されます。 SWU イメージを Armadillo に転送するための方法は、用途や状況に合わせて様々な方法を用意しています。例えば、 USB メモリから読み取る、ウェブサーバーからダウンロードする、 hawkBit という Web アプリケーションを使うなどです。

A/B アップデートは、 Flash メモリにパーティションを２面確保し、 アップデート時には交互に利用する仕組みです。

常に使用していない方のパーティションを書き換えるため次の特徴を持ちます。

システムが起動できなくなった際に、自動的にアップデート前のシステムにロールバックします。

ロールバック状態の確認は 「ロールバック状態を確認する」 を参照してください。

ロールバックする条件は次の通りです:

ロールバックが実行されると /var/at-log/atlog にログが残ります。

イメージをインストールする方法として以下に示すような方法があります。

それぞれのインストール方法の詳細については、以下に記載しております。 もし、作成した SWU イメージのインストールに失敗する場合は、「swupdate がエラーする場合の対処」をご覧ください。

[armadillo ~]# swupdate -d '-u http://server/initial_setup.swu'
SWUpdate v5f2d8be-dirty

Licensed under GPLv2. See source distribution for detailed copyright notices.

[INFO ] : SWUPDATE running :  [main] : Running on AGX4500 Revision at1
[INFO ] : SWUPDATE running :  [channel_get_file] : Total download size is 25 kB.
[INFO ] : SWUPDATE started :  Software Update started !
[INFO ] : SWUPDATE running :  [read_lines_notify] : No base os update: copying current os over
[INFO ] : SWUPDATE running :  [read_lines_notify] : Removing unused containers
[INFO ] : SWUPDATE running :  [read_lines_notify] : swupdate triggering reboot!
Killed

「ファイルの取り扱いについて」 にて、 Armadillo Base OS 上のファイルは通常、 persist_file コマンドを実行せずに電源を切ると変更内容が保存されないと紹介しましたが、表3.1「電源を切っても保持されるディレクトリ(ユーザーデータディレクトリ)」に示すディレクトリ内にあるファイルはこの限りでありません。

	コンテナを前のバージョンに戻した場合(ロールバック)、/var/app/rollback/volumes/ のデータの前のバージョンに戻ります。 その為、アプリケーションのバージョンに依存するようなデータは /var/app/rollback/volumes/ に入れることを推奨します。 mkswu の swdesc_files (--extra-os 無し）と podman_start の add_volumes では、相対パスはそのディレクトリをベースにします。 /var/app/rollback/volumes/myvolume は myvolume で簡潔に指定できます。

Copy-on-Write (CoW) について。 この二つの volumes ディレクトリは btrfs と呼ばれるファイルシステムに保存されています。 btrfs ではデータは Copy on Write（CoW）を使ってデータ完全性を保証しますが、その保証にはコストがあります。 数百 MB のファイルに小さな変更を頻繁に行う場合 CoW を無効化することを推奨します。 CoW を無効化されたファイルにチェックサムが入らなくなりますので、極端な場合以外に残してください。 [armadillo ~]# cd /var/app/volumes/ [armadillo /var/app/volumes]# mkdir database [armadillo /var/app/volumes]# chattr +C database [armadillo /var/app/volumes]# echo example data > database/example [armadillo /var/app/volumes]# lsattr database/ ---------------C---- database/example 図3.3 chattr によって copy-on-write を無効化する例 chattr +C でディレクトリに NoCow を設定します。これから作成されるファイルが NoCow で作成されます。すでに存在していたファイルに影響ないのでご注意ください。 lsattr 確認します。リストの C の字があればファイルが「no cow」です。

ATDEを使用するためには、作業用PCにVMwareがインストールされている必要があります。 VMware社 Webページ(http://www.vmware.com/)を参照し、利用目的に合うVMware製品をインストールしてください。 また、ATDEのアーカイブは tar.xz圧縮されていますので、環境に合せたツールで展開してください。

	VMwareは、非商用利用限定で無償のものから、商用利用可能な有償のものまで複数の製品があります。製品ごとに異なるライセンス、エンドユーザー使用許諾契約書(EULA)が存在するため、十分に確認した上で利用目的に合う製品をご利用ください。

	VMwareやATDEが動作しないことを未然に防ぐため、使用するVMwareのドキュメントから以下の項目についてご確認ください。 ホストシステムのハードウェア要件 ホストシステムのソフトウェア要件 ゲストOSのプロセッサ要件 VMwareのドキュメントは、VMware社 Webページ(http://www.vmware.com/)から取得することができます。

ATDEのアーカイブは Armadillo サイト(http://armadillo.atmark-techno.com)から取得可能です。

	本製品に対応している ATDE のバージョンは ATDE9 v20211201 以降です。

	作業用PCの動作環境(ハードウェア、VMware、ATDEの対応アーキテクチャなど)により、ATDEが正常に動作しない可能性があります。VMware社 Webページ(http://www.vmware.com/)から、使用しているVMwareのドキュメントなどを参照して動作環境を確認してください。

ATDEのアーカイブを展開します。ATDEのアーカイブは、tar.xz形式の圧縮ファイルです。

Windowsでの展開方法を「WindowsでATDEのアーカイブ展開する」に、Linuxでの展開方法を手順「Linuxでtar.xz形式のファイルを展開する」に示します。

ATDEのアーカイブを展開したディレクトリに存在する仮想マシン構成(.vmx)ファイルをVMware上で開くと、ATDEを起動することができます。ATDE9にログイン可能なユーザーを、表3.2「ユーザー名とパスワード」に示します ^[5]。

	ATDEを起動する環境によっては、GUIログイン画面が表示されずに以下のようなエラー画面が表示される場合があります。 この場合は、VMwareの設定で「3D グラフィックスのアクセラレーション」をONにした後、ATDEを起動すると 正常にGUIログイン画面が表示されます。設定箇所を以下に示します。

	ATDEに割り当てるメモリおよびプロセッサ数を増やすことで、ATDEをより快適に使用することができます。仮想マシンのハードウェア設定の変更方法については、VMware社 Webページ(http://www.vmware.com/)から、使用しているVMwareのドキュメントなどを参照してください。

VMwareは、ゲストOS (ATDE)による取り外し可能デバイス(USBデバイスやDVDなど)の使用をサポートしています。デバイスによっては、ホストOS (VMwareを起動しているOS)とゲストOSで同時に使用することができません。そのようなデバイスをゲストOSで使用するためには、ゲストOSにデバイスを接続する操作が必要になります。

	取り外し可能デバイスの使用方法については、VMware社 Webページ(http://www.vmware.com/)から、使用しているVMwareのドキュメントなどを参照してください。

Armadillo-IoT ゲートウェイ G4の動作確認を行うためには、表3.3「動作確認に使用する取り外し可能デバイス」に示すデバイスをゲストOSに接続する必要があります。

ATDEで、CUI (Character-based User Interface)環境を提供するコマンドライン端末を起動します。ATDEで実行する各種コマンドはコマンドライン端末に入力し、実行します。コマンドライン端末にはいくつかの種類がありますが、ここではGNOMEデスクトップ環境に標準インストールされているGNOME端末を起動します。

GNOME端末を起動するには、図3.4「GNOME端末の起動」のようにデスクトップ左上のアプリケーションの「ユーティリティ」カテゴリから「端末」を選択してください。

図3.4 GNOME端末の起動

図3.5「GNOME端末のウィンドウ」のようにウィンドウが開きます。

図3.5 GNOME端末のウィンドウ

シリアル通信ソフトウェア(minicom)のシリアル通信設定を、表3.4「シリアル通信設定」のように設定します。また、minicomを起動する端末の横幅を80文字以上にしてください。横幅が80文字より小さい場合、コマンド入力中に表示が乱れることがあります。

minicomを起動させるには、図3.12「minicom起動方法」のようにしてください。

[ATDE ~]$ sudo LANG=C minicom --wrap --device /dev/ttyUSB0

	デバイスファイル名は、環境によって /dev/ttyS0 や /dev/ttyUSB1 など、本書の実行例とは異なる場合があります。

	minicomがオープンする /dev/ttyS0 や /dev/ttyUSB0 といったデバイスファイルは、 root または dialout グループに属しているユーザーしかアクセスできません。 ユーザーを dialout グループに入れることで、以降、sudoを使わずにminicomで /dev/ttyUSB0 をオープンすることができます。 [ATDE ~]$ sudo usermod -aG dialout atmark [ATDE ~]$ LANG=C minicom --wrap --device /dev/ttyUSB0

minicomを終了させるには、まず Ctrl-a に続いて q キーを入力します。その後、以下のように表示されたら「Yes」にカーソルを合わせてEnterキーを入力するとminicomが終了します。

+-----------------------+
| Leave without reset? |
|     Yes       No     |
+-----------------------+

	Ctrl-a に続いて z キーを入力すると、minicomのコマンドヘルプが表示されます。

Armadillo-IoT ゲートウェイ G4と周辺装置の接続例を図3.14「Armadillo-IoT ゲートウェイ G4の接続例」に示します。 3G/LTE用アンテナおよびnanoSIMカード接続例については、図3.17「3G/LTE用アンテナおよびnanoSIMカード接続例」 を参照してください。

図3.14 Armadillo-IoT ゲートウェイ G4の接続例

	作業用PCがWindowsの場合、一部のBluetoothデバイスドライバがUSBコンソールインターフェースと 同じポート番号のCOMを重複して取得し、USBコンソールインターフェースが利用できないことがあります。 図3.15 COM7が競合している状態 この場合は、デバイスマネージャーからBluetoothのデバイスを選択して「ポートの設定→詳細設定」 からCOMの番号を変更するか、Bluetoothデバイスを無効にしてください。 図3.16 Bletoothに割当のCOMを変更した状態 仮想マシンであるATDEにUSBコンソールインターフェースデバイスを接続する場合は、この影響はありません。

図3.17 3G/LTE用アンテナおよびnanoSIMカード接続例

ジャンパの設定を変更することで、Armadillo-IoT ゲートウェイ G4 の動作を変更することができます。

図3.18 JP1の位置

各ジャンパは必要に応じて切り替えの指示があります。ここでは、JP1をオープンに設定しておきます。

	ジャンパのオープン、ショートとは
	「オープン」とはジャンパピンにジャンパソケットを接続していない状態です。 「ショート」とはジャンパピンにジャンパソケットを接続している状態です。

電源入力インターフェースに電源を接続すると Armadillo-IoT ゲートウェイ G4 が起動します。起動すると CON6 (USB コンソールインターフェース) から起動ログが表示されます。

	Armadillo-IoT ゲートウェイ G4 の電源投入時点でのジャンパ JP1 の状態によって起動モードが変化します。 詳しくは 「起動デバイスを変更する」 を参照してください。

以下に起動ログの例を示します。

U-Boot SPL 2020.04-at7 (May 21 2022 - 11:21:55 +0900)
DDRINFO: start DRAM init
DDRINFO: DRAM rate 4000MTS
DDRINFO:ddrphy calibration done
DDRINFO: ddrmix config done
Normal Boot
Trying to boot from BOOTROM
image offset 0x0, pagesize 0x200, ivt offset 0x0
NOTICE:  BL31: v2.4(release):lf-5.10.y-1.0.0-0-gba76d337e956
NOTICE:  BL31: Built : 11:08:22, Apr  6 2022


U-Boot 2020.04-at7 (May 21 2022 - 11:21:55 +0900)

CPU:   i.MX8MP[8] rev1.1 1600 MHz (running at 1200 MHz)
CPU:   Industrial temperature grade (-40C to 105C) at 26C
Model: Atmark-Techno Armadillo X2 Series
DRAM:    Hold key pressed for tests: t (fast) / T (slow)
2 GiB
WDT:   Started with servicing (10s timeout)
MMC:   FSL_SDHC: 1, FSL_SDHC: 2
Loading Environment from MMC... OK
In:    serial
Out:   serial
Err:   serial

 BuildInfo:
  - ATF ba76d33
  - U-Boot 2020.04-at7

first boot since power on
switch to partitions #0, OK
mmc2(part 0) is current device
flash target is MMC:2
Net:   eth0: ethernet@30be0000 [PRIME], eth1: ethernet@30bf0000
Fastboot: Normal
Saving Environment to MMC... Writing to redundant MMC(2)... OK
Normal Boot
Hit any key to stop autoboot:  0
switch to partitions #0, OK
mmc2(part 0) is current device
31051784 bytes read in 675 ms (43.9 MiB/s)
Booting from mmc ...

## Checking Image at 40480000 ...
Unknown image format!
60012 bytes read in 5 ms (11.4 MiB/s)
## Flattened Device Tree blob at 45000000
   Booting using the fdt blob at 0x45000000
   Using Device Tree in place at 0000000045000000, end 0000000045011a6b

Starting kernel ...

[    1.606026] imx6q-pcie 33800000.pcie: invalid resource
[    2.618095] imx6q-pcie 33800000.pcie: failed to initialize host
[    2.624095] imx6q-pcie 33800000.pcie: unable to add pcie port.

   OpenRC 0.44.7.10dab8bfb7 is starting up Linux 5.10.117-r0 (aarch64)

 * Mounting /proc ... [ ok ]
 * Mounting /run ... * /run/openrc: creating directory
 * /run/lock: creating directory
 * /run/lock: correcting owner
 * Caching service dependencies ... [ ok ]
 * Starting rngd ... * Mounting /sys ... * Remounting devtmpfs on /dev ... [ ok ]
 [ ok ]
 * Mounting security filesystem ... [ ok ]
 * Mounting config filesystem ... [ ok ]
 [ ok ]
 * Mounting fuse control filesystem ... * Mounting /dev/mqueue ... [ ok ]
 [ ok ]
 * Mounting /dev/pts ... [ ok ]
 * Mounting /dev/shm ... [ ok ]
fsck_atlog        | * Checking at-log filesystem /dev/mmcblk2gp1 ...udev              | * Starting udev ... [ ok ]
 [ ok ]
cryptsetup        | * Decrypting encrypted secondary partitions ...overlayfs         | * Preparing overlayfs over / ... [ ok ]
 [ ok ]
udev-trigger      | * Generating a rule to create a /dev/root symlink ...hostname          | * Setting hostname ... [ ok ]
 [ ok ]
udev-trigger      | * Populating /dev with existing devices through uevents ... [ ok ]
fsck              | * Checking local filesystems  ... [ ok ]
root              | * Remounting filesystems ... [ ok ]
localmount        | * Mounting local filesystems ... [ ok ]
urandom           | * Saving 4096 bits of creditable seed for next boot
bootmisc          | * Migrating /var/lock to /run/lock ... [ ok ]
bootmisc          | * Creating user login records ... [ ok ]
bootmisc          | * Wiping /var/tmp directory ... [ ok ]
dbus              | * /run/dbus: creating directory
dbus              | * /run/dbus: correcting owner
micron-emmc-reten | * Starting micron-emmc-reten
dbus              | * Starting System Message Bus ...syslog            | * Starting busybox syslog ... [ ok ]
 [ ok ]
networkmanager    | * Starting networkmanager ... [ ok ]
buttond           | * Starting button watching daemon ...podman-atmark     | * Starting configured podman containers ... [ ok ]
 [ ok ]
reset_bootcount   | * Resetting bootcount in bootloader env ...Environment OK, copy 1
chronyd           | * Starting chronyd ...reset_bootcount   | [ ok ]
sshd              | * Starting sshd ... [ ok ]
 [ ok ]
local             | * Starting local ... [ ok ]

Welcome to Alpine Linux 3.15
Kernel 5.10.117-r0 on an aarch64 (/dev/ttymxc1)

armadillo login:

U-Boot プロンプト

USB コンソールインターフェース に"Hit any key to stop autoboot:" が出力されている間に何かしらのキー入力を行うと U-Boot のプロンプトが表示されます。この間にキー入力がなければ自動的に起動します。

: (省略)
 BuildInfo:
  - ATF ba76d33
  - U-Boot 2020.04-at7

first boot since power on
switch to partitions #0, OK
mmc2(part 0) is current device
flash target is MMC:2
Net:   eth0: ethernet@30be0000 [PRIME], eth1: ethernet@30bf0000
Fastboot: Normal
Saving Environment to MMC... Writing to redundant MMC(2)... OK
Normal Boot
Hit any key to stop autoboot:  0
u-boot=>

起動が完了するとログインプロンプトが表示されます。 初期状態では「root」ユーザーと、一般ユーザーである「atmark」ユーザーが存在しますが、「atmark」ユーザーは初期状態ではロックされていますので、「root」ユーザーでログインしてください。 「root」ユーザーは初回ログイン時にパスワードを入力せずに新しいパスワードを促されます。

「root」ユーザーでログインし、 passwd atmark コマンドで「atmark」ユーザーのパスワードを設定することで、「atmark」ユーザーのロックが解除されます。 設定するパスワードには大文字のアルファベット、小文字のアルファベット、0から9までの数字、その他(記号・句読点など)を含める事ができます。

	Armadillo BaseOS ではルートファイルシステムに overlayfs を採用しており、そのままではシステムが OFF すると内容は消えてしまいます。そのため persist_file コマンドが用意されています。このコマンドを利用することでファイル単位で変更を反映することができます。パスワードを設定した後には以下のコマンドを実行してください。 [armadillo ~]# persist_file /etc/shadow persist_file コマンドに関する詳細は「persist_file について」を参照してください。

eMMC や USB メモリ等に書き込みを行っている時に電源を切断すると、データが破損する可能性が有ります。 安全に終了させる場合は、次のように poweroff コマンドを実行し、「reboot: Power down」と表示されたのを確認してから電源を切断します。

[armadillo ~]# poweroff
* WARNING: clock skew detected!
urandom          | * Saving random seed ...chronyd          | * Stopping chronyd ...syslog           | * Stopping busybox syslog ... [ ok ]
overlayfs        | * Unmounting /etc ...rngd             | * Stopping rngd ...podman-atmark    | * Stopping Start podman containers ... [ ok ] [ ok ]

 * start-stop-daemon: no matching processes found
podman-atmark    | [ ok ]
 [ ok ]
udev             | * Stopping udev ...hwclock          | * Setting hardware clock using the system clock [UTC] ... [ ok ]
 * in use but fuser finds nothing
overlayfs        | [ !! ]
overlayfs        | * Unmounting /dev/shm/overlay_etc_lower ... [ ok ]
networkmanager   | * Stopping networkmanager ...overlayfs        | * Unmounting /var ...nm-dispatcher: req:1 'connectivity-change': find-scripts: Cannot execute '/etc/Netw.
 [ ok ]
dbus             | * Stopping System Message Bus ...nm-dispatcher: System bus stopped. Exiting
 * in use but fuser finds nothing
overlayfs        | [ !! ]
 [ ok ]
overlayfs        | * Unmounting /dev/shm/overlay_var_lower ... [ ok ]
overlayfs        | * Unmounting /root ... [ ok ]
overlayfs        | * Unmounting /dev/shm/overlay_root_lower ... [ ok ]
localmount       | * Unmounting loop devices
overlayfs        | * Unmounting /home ...localmount       | * Unmounting filesystems
localmount       | *   Unmounting /var/tmp ... [ ok ]
localmount       | *   Unmounting /var/app/volumes ... [ ok ]
localmount       | *   Unmounting /var/app/rollback/volumes ... [ ok ]
localmount       | *   Unmounting /var/lib/containers/storage_readonly ... [ ok ]
localmount       | *   Unmounting /var/log ... [ ok ]
localmount       | *   Unmounting /tmp ... [ ok ]
localmount       | *   Unmounting /home ...
 *   in use but fuser finds nothing
localmount       | [ !! ]
localmount       | *   Unmounting /var ... [ ok ]
localmount       | *   Unmounting /etc ... *   in use but fuser finds nothing
localmount       | [ !! ]
 [ ok ]
overlayfs        | * Unmounting /dev/shm/overlay_home_lower ... [ ok ]
killprocs        | * Terminating remaining processes ...mount-ro         | * Remounting remaining filesystems read-only ... *   Remounting /etc read only ... [ ok ]
mount-ro         | *   Remounting / read only ... [ ok ]
mount-ro         | [ ok ]
The system is going down NOW!
Sent SIGTERM to all processes
Sent SIGKILL to all processes
Requesting system poweroff
[   62.855146] imx2-wdt 30280000.watchdog: Device shutdown: Expect reboot!
[   62.862470] reboot: Power down

poweroff コマンドを使用せずに安全に終了できるかは、3G/LTE モジュールを搭載しているかによっても変わります。

	haltコマンドで終了させた場合、「reboot: System halted」と表示されてから約128秒後、Armadilloは自動的に再起動します。確実に終了させるためにもpoweroffコマンドを利用してください。

	電源を再投入する際は、コンデンサに蓄えられた電荷を抜くため、電源を切断後、一定時間以上待つ必要があります。 開発セット付属のACアダプタの場合に必要な時間は以下のとおりです。 DCプラグ側で電源を切断した場合 : 約5秒 ACプラグ側で電源を切断した場合 : 約1分 コンデンサに蓄えられた電荷が抜ける前に電源を再投入した場合、 電源シーケンスが守られず、起動しない等の動作不具合の原因となります。

ATDE のバージョン v20230123 以上には、 VSCode がインストール済みのため新規にインストールする必要はありませんが、 使用する前には最新版へのアップデートを行ってください。

[ATDE ~]$ sudo apt update
[ATDE ~]$ sudo apt upgrade

VSCode を起動するには code コマンドを実行します。

[ATDE ~]$ code

	VSCode を起動すると、日本語化エクステンションのインストールを提案してくることがあります。 その時に表示されるダイアログに従ってインストールを行うと VSCode を日本語化できます。

VSCode 上でアプリケーションを開発するためのエクステンションをインストールします。

エクステンションはマーケットプレイスからインストールすることができます。 VSCode を起動し、左サイドバーのエクステンションを選択して、検索フォームに「abos」と入力してください。

図3.21 VSCode に開発用エクステンションをインストールする

表示された「Armadillo Base OS Development Environment」の 「Install」ボタンを押すとインストールは完了します。

	ATDE のバージョン v20230911 以上では、 クロスコンパイル用ライブラリはインストール済みのため、 ここでの手順は不要です。

ライブラリのビルドツールを実行する準備として、gitのユーザ名とメールアドレスの設定を行い、 ビルドツールである at-imxlibpackage をインストールします。

[ATDE ~]$ git config --global user.name "Your name"
[ATDE ~]$ git config --global user.email your@mail.tld
[ATDE ~]$ sudo apt update
[ATDE ~]$ sudo apt install at-imxlibpackage

その後、ビルドツールを実行します。

実行中にライセンスへの同意を求められます。内容を確認の上、同意する場合は y を入力して処理を進めてください。

[ATDE ~]$ mkdir at-imxlibpackage
[ATDE ~]$ cd at-imxlibpackage
[ATDE ~/at-imxlibpackage]$ make-imxlibpkg

実行が完了すると、ATDE にクロスコンパイル用のライブラリがインストールされます。

initial_setup.swu はログインパスワードやユーザー固有の証明書などの 初期設定を Armadillo にインストールするためのファイルです。 initial_setup.swu でインストールされるユーザー固有の証明書がない場合、 ユーザーが開発したアプリケーションをインストール、またはアップデートすることができません。 このため、開発開始時に initial_setup.swu のインストールを行う必要があります。

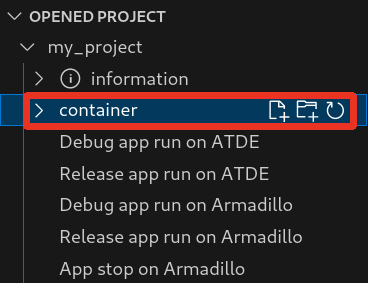

VSCode の左ペインの [COMMON PROJECT COMMAND] から [Generate initial setup swu] を実行すると、 initial_setup.swu が作成されます。

図3.24 initial_setup.swu を作成する

初回実行時には各種設定の入力を求められます。 入力する設定の内容を 図3.25「initial_setup.swu 初回生成時の各種設定」 に示します。

Executing task: ./scripts/generate_initial_setup_swu.sh

mkdir: ディレクトリ '/home/atmark/mkswu' を作成しました
設定ファイルを更新しました：/home/atmark/mkswu/mkswu.conf
証明書のコモンネーム(一般名)を入力してください: [COMMON_NAME]
証明書の鍵のパスワードを入力ください（4-1024文字）
証明書の鍵のパスワード（確認）:
Generating an EC private key
writing new private key to '/home/atmark/mkswu/swupdate.key.tmp'
 -----
アップデートイメージを暗号化しますか？ (N/y)
アットマークテクノが作成したイメージをインストール可能にしますか？ (Y/n)
rootパスワード:
root のパスワード（確認）:
atmarkユーザのパスワード（空の場合はアカウントをロックします）:
atmark のパスワード（確認）:
BaseOS/プリインストールコンテナを armadillo.atmark-techno.com サーバーから自動アップデートしますか？ (N/y)
abos-web のパスワードを設定してください。
abos-web のパスワード（空の場合はサービスを無効にします）:
abos-web のパスワード（確認）:
/home/atmark/mkswu/initial_setup.swu を作成しました。

"/home/atmark/mkswu/initial_setup.swu" をそのまま使うことができますが、
モジュールを追加してイメージを再構築する場合は次のコマンドで作成してください：
  mkswu "/home/atmark/mkswu/initial_setup.desc" [他の.descファイル]

インストール後は、このディレクトリを削除しないように注意してください。
鍵を失うと新たなアップデートはデバイスの /etc/swupdate.pem
を修正しないとインストールできなくなります。
 *  Terminal will be reused by tasks, press any key to close it.

[ATDE ~]$ ls ~/mkswu
initial_setup.desc  initial_setup.swu  mkswu.conf
swupdate.aes-key    swupdate.key       swupdate.pem

ファイルは ~/mkswu/initial_setup.swu に保存されています。 この SWU イメージを 「SWU イメージのインストール」 を参照して Armadillo へインストールしてください。

インストール後に ~/mkswu ディレクトリ以下にある mkswu.conf と、鍵ファイルの swupdate.* をなくさないようにしてください。

ユーザー登録完了後に、購入製品登録することで、「購入者向けの限定公開データ」をダウンロードすることができるようになります。

購入製品登録の詳しい手順は以下のURLをご参照ください。

Armadillo-IoT ゲートウェイ G4では、表2.2「仕様」の拡張インターフェースの欄にあるとおりの機能が拡張できます。 ただし、ここに記載の拡張数は、優先的に機能を割り当てた場合の最大数ですので、必要な機能がすべて実現できるかは、 『Armadillo-IoT ゲートウェイ G4 マルチプレクス表』で検討する必要があります。

マルチプレクス表では、各ピンに割り当て可能な機能の他に、リセット後の信号状態、プルアップ/ダウン抵抗の有無等の情報を確認することができます。

各機能の詳細な仕様が必要な場合は、NXP Semiconductorsのホームページからダウンロード可能な、 『i.MX 8M Plus Applications Processor Reference Manual』、『i.MX 8M Plus Applications Processor Datasheet for Industrial Products』をご確認ください。 Armadillo-IoT ゲートウェイ G4固有の情報を除いて、回路設計に必要な情報はこれらのマニュアルに、すべて記載されています。 検索しやすいように、マルチプレクス表や「CON11、 CON12(拡張インターフェース)」にi.MX 8M Plusのピン名やコントローラー名を記載しておりますので、是非ご活用ください。

	Armadillo-IoT ゲートウェイ G4 マルチプレクス表は 「Armadillo-IoT ゲートウェイ G4 マルチプレクス表」からダウンロードしてください。

Armadillo-IoT ゲートウェイ G4の拡張ボードを設計する際の推奨形状は図3.28「Armadillo-IoT ゲートウェイ G4の拡張ボード例」のとおりです。 拡張ボード側にピンソケットを実装してArmadillo-IoT ゲートウェイ G4と接続します。

一般的なピンソケットを実装した場合、嵌合高さは約11mmとなります。LANコネクタの高さは13.5mmですので、 LANコネクタの上に基板を重ねることはできません。

拡張ボード固定用に、φ2.3mmの穴を3箇所用意しており、M2のスペーサーとねじを接続可能です。

図3.28 Armadillo-IoT ゲートウェイ G4の拡張ボード例

基板の詳細寸法につきましては、「基板形状図」をご確認ください。

スイッチやLED、リレーを拡張する場合は、GPIOを割り当てます。 GPIOに割り当て可能なピンは多数ありますので、 プルアップ/プルダウン抵抗の有無と電圧レベルを確認して、使用するピンを決定してください。

拡張インターフェースには、i.MX 8M Plusの信号線が直接接続されています。 静電気等による内部回路の故障を防ぐため、スイッチとi.MX 8M Plusの間に、 電流制限抵抗等を接続することをおすすめします。

LED、リレーはGPIOピンで直接駆動せずにトランジスタ等を経由して駆動してください。

図3.29 スイッチ、LED、リレー接続例

拡張インターフェース(CON11)から拡張ボード用に、12V電圧(VIN)、5V電源(VDD_5V)、1.8V電源(VDD_1V8)を出力しています。 その他の電源が必要な場合は、別途外部から入力するか、DC/DCコンバータ、LDO等で生成してください。 電源シーケンス、出力電流につきましては、「電源回路の構成」をご確認ください。

図3.30 DC/DCコンバータ回路(VDD_5V入力、3.3V 1.5A出力)例

図3.32「電源回路の構成」のインターフェース名(LVDS I/F等)の左横にはコネクタもしくはノイズフィルタの定格電流値を最大値として記載しています。 また、パワースイッチの下には、パワースイッチの制限電流値を最大値として記載しています。 スイッチングレギュレータの供給能力を超えてしまうため、インターフェースすべての最大値まで電流供給することはできません。 それぞれのインターフェースへの推奨の電流供給値は以下のとおりです。

	動作させるアプリケーションにより、内部で消費する電流値は大きく変わりますので、動作検証の上、供給電源の設計を行なってください。

拡張インターフェース(CON11、CON12)の拡張入出力ピンの電圧レベルは1.8V(VDD_1V8)です。 異なる電圧レベルのデバイスを接続する場合は、レベル変換が必要となります。 CON11にはVDD_1V8、VDD_5Vピンがありますので、適宜ご活用ください。 レベル変換ICは、立ち上がり、立ち下がり速度、遅延時間、ドライブ能力等を考慮し、 適切なものを選定してください。

図3.31 1.8V ←→ 3.3V 双方向レベル変換回路の例

	上記レベル変換ICは1.8V ←→ 5Vでも使用可能です。

Armadillo-IoT ゲートウェイ G4の電源回路の構成は図3.32「電源回路の構成」のとおりです。

図3.32 電源回路の構成

入力電圧(VIN)を電源ICで各電圧に変換し、内部回路および各インターフェースに供給しています。 各インターフェースやスイッチング・レギュレータの最大出力電流値を超えないように、 外部機器の接続、供給電源の設計を行なってください。

外部インターフェースへの電源はGPIOによりオンオフ制御できるようになっており、 不要な場合はオフすることで、省電力化が可能です。

電源シーケンスは図3.33「電源シーケンス」のとおりです。

図3.33 電源シーケンス

Armadillo-IoT ゲートウェイ G4のリセット回路の構成は図3.34「リセット回路の構成」のとおりです。

図3.34 リセット回路の構成

リセットシーケンスは図3.35「リセットシーケンス」のとおりです。

図3.35 リセットシーケンス

Armadillo-IoT ゲートウェイ G4のハードウェアリセットには、 I2Cによるリセット^[6]、 ウォッチドックタイマーによるリセット、 JTAGインターフェースのPMIC_RST_B信号(CON7 2ピン)によるリセットの3つがあります。

パワーマネジメントICが、ハードウェアリセットを検知すると、 POR_B信号をアサートして電源オフシーケンスを開始し、 VIN、VDD_5V、NVCC_SNVS_1V8以外の電源を切断します。 I2Cによるリセット、ウォッチドックタイマーによるリセットの場合、 電源オフシーケンスが終わった250ms後に電源オンシーケンスを開始し、電源が再投入されます。 PMIC_RST_B信号によるリセットの場合、PMIC_RST_B信号がディアサートされた250ms後に 電源オンシーケンスを開始し、電源が再投入されます。 PMIC_RST_B信号によりリセットするためには、50ミリ秒以上、 Lowレベルを保持する必要があります。

機能の選択は、ドラッグ&ドロップで行います。画面左上の「Available features」から有効にしたい機能をドラッグし、画面右側の「Armadillo-IoT Gateway G4」の白色に変化したピンにドロップします。例として CON11 8/10 ピンを UART3(RXD/TXD) に設定します。

	何も機能が選択されていないピンには GPIO の機能が割り当てられます。

図3.43 UART3(RXD/TXD) のドラッグ

図3.44 CON11 8/10 ピンへのドロップ

画面右側の「Armadillo-IoT Gateway G4」にドロップして設定したピンを左クリックすると信号名が表示されます。 どのピンがどの信号に対応しているのかを確認することができます。

例として UART3(RXD/TXD) の信号名を確認します。

図3.45 信号名の確認

	再度ピンを左クリックすると機能名の表示に戻ります。

いくつかの機能にプロパティを設定することができます。画面右側の「Armadillo-IoT Gateway G4」に選択した機能を左クリックすると、画面左下の「Properties」からプロパティを選択することができます。

例としてCON11 19/27 ピンの I2C5(SCL/SDA) の clock_frequency プロパティを設定します。

図3.46 プロパティの設定

設定したプロパティを確定させるには「Apply」をクリックします。

図3.47 プロパティの保存

全ての機能を削除する場合は、画面右上の「Reset configuration」をクリックします。機能ごとに削除する場合は、画面右側の「Armadillo-IoT Gateway G4」のピンを右クリックして「Remove」をクリックします。

図3.48 全ての機能の削除

図3.49 I2C5(SCL/SDA) の削除

Device Tree のファイルを生成するには、画面右上の「Save」をクリックします。

図3.50 DTS/DTB の生成

at-dtweb のバージョンによって Device Tree のファイル生成の完了画面が異なります。

以下の画面ようなメッセージが表示されると、DTS および DTB の生成は完了です。

図3.51 DTS/DTB の生成完了

ビルドが終了すると、arch/arm64/boot/dts/freescale 以下に DTS/DTB が作成されています。

[ATDE ~/linux-5.10]$ ls arch/arm64/boot/dts/freescale/armadillo_iotg_g4-expansion-interface.dtsi
arch/arm64/boot/dts/freescale/armadillo_iotg_g4-expansion-interface.dtsi
[ATDE ~/linux-5.10]$ ls arch/arm64/boot/dts/freescale/armadillo_iotg_g4-at-dtweb.dtb
arch/arm64/boot/dts/freescale/armadillo_iotg_g4-at-dtweb.dtb

以下の画面ようなメッセージが表示されると、dtbo ファイルおよび desc ファイルの生成は完了です。

図3.52 dtbo/desc の生成完了

at-dtweb のバージョン 2.7.0 以降では、ビルドが完了するとホームディレクトリ下の mkswu/at-dtweb-Armadillo-IoT_G4 ディレクトリに、DTB overlays ファイル(dtboファイル)と desc ファイルが生成されます。 Armadillo-IoT ゲートウェイ G4 本体に書き込む場合は、mkswu コマンドで desc ファイルから SWU イメージを生成してアップデートしてください。

[ATDE ~]$ ls ~/mkswu/at-dtweb-Armadillo-IoT_G4
armadillo_iotg_g4-at-dtweb.dtbo  at-dtweb.desc.old   update_preserve_files.sh
at-dtweb.desc                    update_overlays.sh
[ATDE ~]$ cd ~/mkswu/at-dtweb-Armadillo-IoT_G4
[ATDE ~]$ mkswu at-dtweb.desc
Enter pass phrase for /home/atmark/mkswu/swupdate.key:
at-dtweb.swu を作成しました。

SWU イメージを使ったアップデートの詳細は 「アップデート機能について」 を参照してください。

以下の DT overlay を用意しています：

at-dtweb では対応できない変更を行いたい場合にカスタマイズした DT overlay を作成することでができます。

overlay を使用することで、今後のアップデートで overlay される側の dts に変更があっても自動的に適用され続けます。

[PC ~]$ cd linux-[VERSION]
[PC ~/linux-[VERSION]]$ vim \
    arch/arm64/boot/dts/freescale/armadillo_iotg_g4-customize.dts
/dts-v1/;
/plugin/;

#include <dt-bindings/gpio/gpio.h>
#include <dt-bindings/clock/imx8mp-clock.h>
#include <dt-bindings/input/input.h>

#include "imx8mp-pinfunc.h"

&pwm2 {
        pinctrl-names = "default";
        pinctrl-0 = <&pinctrl_pwm2>;
        status = "okay";
};

&iomuxc {
        pinctrl_pwm2: pwm2grp {
                fsl,pins = <
                        MX8MP_IOMUXC_SPDIF_RX__PWM2_OUT  0x186
                >;
        };
};
[PC ~/linux-[VERSION]]$ make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- dtbs
: (省略)
  DTC     arch/arm64/boot/dts/freescale/armadillo_iotg_g4-customize.dtbo
: (省略)
[PC ~/linux-[VERSION]]$ scp \
    arch/arm64/boot/dts/freescale/armadillo_iotg_g4-customize.dtbo \
    armadillo:/boot
armadillo_iotg_g4-customize.dtbo          100%  551   207.5KB/s   00:00
[armadillo ~]# cd /boot
[armadillo /boot]# vi /boot/overlays.txt
fdt_overlays=armadillo_iotg_g4-customize.dtbo
[armadillo /boot]# persist_file -vp overlays.txt \
                                    armadillo_iotg_g4-customize.dtbo
'/boot/overlays.txt' -> '/mnt/boot/overlays.txt'
'/boot/armadillo_iotg_g4-customize.dtbo' -> '/mnt/boot/armadillo_iotg_g4-customize.dtbo'
Added "/boot/armadillo_iotg_g4-customize.dtbo" to /etc/swupdate_preserve_files
[armadillo /boot]# reboot
: (省略)
Applying fdt overlay: armadillo_iotg_g4-customize.dtbo

Armadillo-IoT ゲートウェイ G4のSDホストは、i.MX 8M PlusのuSDHC(Ultra Secured Digital Host Controller)を利用しています。

Armadillo-IoT ゲートウェイ G4では、SDインターフェース(CON1)がuSDHC2を利用しています。

	スピードモードがUHS-Iモードで動作した場合、 VCCI ClassB規格準拠のため、SDカードの対応スピードがDDR50(最大クロック50MHz)に制限されます。

ここでは、 sd_example という名称の alpine ベースのコンテナを作成し、その中で microSD カードを使用します。 必要なコンテナイメージは予め podman pull している前提で説明します。

CON1 に microSD カードを挿入してください。

/etc/atmark/containers/sd_example.conf というファイルを以下の内容で作成します。

set_image docker.io/alpine
add_hotplugs mmc
add_args --cap-add=SYS_ADMIN
set_command sleep infinity

コンテナを起動し、コンテナの中に入ります。

[armadillo]# podman_start sd_example
Starting 'sd_example'
1d93ecff872276834e3c117861f610a9c6716c06eb95623fd56aa6681ae021d4

[armadillo]# podman exec -it sd_example sh
[container]#

コンテナ内で microSD カードは、 /dev/mmcblk1 として認識されますので /mnt にマウントします。

[container]# mount /dev/mmcblk1p1 /mnt

ストレージの使用方法については、「ストレージの操作」もあわせて参照してください。

Armadillo-IoT ゲートウェイ G4のEthernet(LAN)は、i.MX 8M PlusのENET(Ethernet MAC)およびENET_QOS(Ethernet Quality Of Service)を利用しています。

Armadillo-IoT ゲートウェイ G4では、LANインターフェース1(CON3)がENETを、LANインターフェース2(CON2)がENET_QOS利用しています。

	LANインターフェース2(CON2)は10Mbps(10BASE-T)に非対応です。10Mbpsで通信を行う場合は、LANインターフェース1(CON3)をご利用ください。

ネットワークの設定方法については「ネットワーク設定」を参照してください。

コンテナ内で動作するアプリケーションから USB 接続のデバイスを扱うための方法について示します。

Armadillo-IoT ゲートウェイ G4 のM.2インターフェース(CON5)に、AzureWave Technologies 製 AW-XM458 を接続可能です。AW-XM458 のWLAN機能は、 PCI Express に接続されます。 「PCI Express デバイスを使用する」も合わせて参照してください。

ネットワークの設定方法については「ネットワーク設定」を参照してください。

Armadillo-IoT ゲートウェイ G4 のM.2インターフェース(CON5)に、AzureWave Technologies 製 AW-XM458 を接続可能です。AW-XM458 のBT機能は、「UART を使用する」に示すUART1に接続されます。

AW-XM458 は、Bluetooth® version 5.3 に対応しており、BLE(Bluetooth Low Energy)、 EDR(Enhanced Data Rate)が利用できます。

	Bluetooth® version 5.0以降で追加されたCoded PHY(Long Range)などの機能は工場出荷状態のソフトウェアで利用することができません。これは、BlueZが非対応の為です。

コンテナ内から Bluetooth を扱うには、コンテナ作成時にホストネットワークを使用するために、 NET_ADMIN の権限を渡す必要があります。 図3.69「Bluetooth を扱うコンテナの作成例」に、alpine イメージから Bluetooth を扱うコンテナを作成する例を示します。

[armadillo ~]# vi /etc/atmark/containers/bt_example.conf
set_image docker.io/alpine
set_command sleep infinity
set_network host
add_args --cap-add=NET_ADMIN
[armadillo ~]# podman_start bt_example
Starting 'bt_example'
45fe1eb6b25529f0c84cd4b97ca1aef8451785fc9a87a67d54873c1ed45b70a4

コンテナ内で必要なソフトウェアをインストールして、Bluetooth を起動します。

[armadillo ~]# podman exec -it bt_example sh
[container ~]# apk upgrade
[container ~]# apk add bluez
[container ~]# mkdir /run/dbus
[container ~]# dbus-daemon --system
[container ~]# /usr/lib/bluetooth/bluetoothd &

これにより、bluetoothctl で Bluetooth 機器のスキャンやペアリングなどが行えるようになります。 以下に、bluetoothctl コマンドで周辺機器をスキャンしてペアリングを行う例を示します。

[container ~]# bluetoothctl
Agent registerd
[..CHG..] Controller XX:XX:XX:XX:XX:XX Pairable: yes
[bluetooth]# power on
Changing power on succeeded
[..CHG..] Controller XX:XX:XX:XX:XX:XX Powered: yes
[bluetooth]# scan on
Discovery started
[..CHG..] Controller XX:XX:XX:XX:XX:XX Discovering: yes
[..NEW..] Device AA:AA:AA:AA:AA:AA AA-AA-AA-AA-AA-AA
[..NEW..] Device BB:BB:BB:BB:BB:BB BB-BB-BB-BB-BB-BB
[..NEW..] Device CC:CC:CC:CC:CC:CC CC-CC-CC-CC-CC-CC
[..NEW..] Device DD:DD:DD:DD:DD:DD DD-DD-DD-DD-DD-DD
[..NEW..] Device EE:EE:EE:EE:EE:EE EE-EE-EE-EE-EE-EE
[bluetooth]# pair AA:AA:AA:AA:AA:AA
[bluetooth]# exit
[container ~]#

Armadillo-IoT ゲートウェイ G4のPCI Expressは、i.MX 8M PlusのPCIe(PCI Express)およびPCIe_PHY(PCI Express PHY)を利用しています。

Armadillo-IoT ゲートウェイ G4のUARTは、i.MX 8M PlusのUART(Universal Asynchronous Receiver/Transmitter)を利用しています。

Armadillo-IoT ゲートウェイ G4では、USBシリアル変換IC(CP2102N/Silicon Labs)経由でUART2に接続されています。

	USBコンソールインターフェース(CON6)は4Mbpsで利用することができません。USBシリアル変換IC(CP2102N/Silicon Labs)の最大ボーレートが3Mbpsである為です。

拡張インターフェース(CON11)でシリアル(UART)を最大2ポート拡張することが可能です。 信号線はi.MX 8M PlusのUART(UART3、UART4)に接続されています。

コンテナ内で動作するアプリケーションから RS-232C や RS-485 などのシリアル通信を行うためには、 Podman のイメージからコンテナを作成する際にホスト OS 側のデバイスファイル /dev/ttymxcN を渡す必要があります。 以下は、/dev/ttymxc0 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/serial_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/ttymxc0
[armadillo ~]# podman_start serial_example
Starting 'serial_example'
3999f09d51253371cacffd68967c90fdd5250770888a82f59d7810b54fcc873e

コンテナ内に入り、setserial コマンドを使って現在の設定を確認することができます。

[armadillo ~]# podman exec -it serial_example sh
[container ~]# setserial -a /dev/ttymxc0
/dev/ttymxc0, Line 0, UART: undefined, Port: 0x0000, IRQ: 29
        Baud_base: 5000000, close_delay: 50, divisor: 0
        closing_wait: 3000
        Flags: spd_normal

Armadillo-IoT ゲートウェイ G4のHDMIは、i.MX 8M PlusのHDMI TX Controller、HDMI TX PHY、HDMI TX BLK_CTRL、HTX_PVI(HDMI TX Parallel Video Interface)およびLCDIF(LCD Interface)を利用しています。LCDIFは、LCDIF3を利用します。

Armadillo-IoT ゲートウェイ G4は、HDMI対応ディスプレイへの画像出力及び、音声出力をサポートしています。 Linuxでは、それぞれDRM(Direct Rendering Manager)デバイス ^[8]、ALSA(Advanced Linux Sound Architecture)デバイスとして利用することができます。

	上記を満していても、画像出力できない場合があります。次のVIC [9] は非対応である為、画像出力できません。 DAR(Display Aspect Ratio)が64 : 27または256 : 135のVIC

使用方法については「画面表示を行う」を参照してください。

特別な理由が無い限りは Wayland で画面表示を行うことを推奨しています。

Armadillo-IoT ゲートウェイ G4のLVDSは、i.MX 8M PlusのLDB(LVDS Display Bridge)およびLCDIF(LCD Interface)を利用しています。LCDIFは、LCDIF2を利用します。

Armadillo-IoT ゲートウェイ G4では、LVDSインターフェース(CON9)がLVDS0を利用しています。

Linuxでは、画像出力をDRM(Direct Rendering Manager)デバイス ^[10]として利用することができます。

使用方法については「画面表示を行う」を参照してください。

特別な理由が無い限りは Wayland で画面表示を行うことを推奨しています。

表3.31「動作確認済み MIPI CSI-2 カメラデバイス一覧」に、アットマークテクノで動作確認済みの MIPI CSI-2 カメラデバイスの一覧を示します。

Armadillo-IoT ゲートウェイ G4のMIPI CSI-2は、i.MX 8M PlusのMIPI_CSI(MIPI CSI Host Controller)を利用しています。

Armadillo-IoT ゲートウェイ G4では、MIPI-CSI インターフェース(CON10)がMIPI_CSI1を利用しています。

Linuxでは、カメラ ^[11] からの画像入力をV4L2(Video4Linux2)デバイスとして利用することができます。

MIPI CSI-2 カメラを使用する場合、 Device Tree の変更が必要です。

Armadillo-IoT ゲートウェイ G4 では標準で以下の MIPI CSI-2 カメラの DT overlay を提供しています。

DT overlay の使用方法については「DT overlay によるカスタマイズ」を参照してください。

GPIOは、i.MX 8M PlusのGPIO(General Purpose Input/Output)および、ON Semiconductor製FXL6408(GPIOエキスパンダー)を利用しています。

拡張インターフェース(CON11、CON12)で GPIO を最大 34 ボート拡張することが可能です。 拡張インターフェースの仕様については「CON11、 CON12(拡張インターフェース)」を参照してください。

コンテナ内で動作するアプリケーションから GPIO を扱うためには、Podman のイメージからコンテナを作成する際にホスト OS 側の デバイスファイル /dev/gpiochipN を渡す必要があります。以下は、/dev/gpiochip2 を渡して alpine イメージからコンテナを作成する例です。 /dev/gpiochipN を渡すと、GPION+1 を操作することができます。

[armadillo ~]# vi /etc/atmark/containers/gpio_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/gpiochip2
[armadillo ~]# podman_start gpio_example
Starting 'gpio_example'
956a0fecc48d5ea1210069910f7bb48b9e90b2dadb12895064d9776dae0360b5

コンテナ内に入ってコマンドで GPIO を操作する例を以下に示します。この例では GPIO3_IO21 を操作しています。

[armadillo ~]# podman exec -it gpio_example sh
[container ~]# apk upgrade
[container ~]# apk add libgpiod
[container ~]# gpioget gpiochip2 21
0
[container ~]# gpioset gpiochip2 21=1

他にも、gpiodetect コマンドで認識している gpiochip をリスト表示できます。 以下の例では、コンテナを作成する際に渡した /dev/gpiochip2 が認識されていることが確認できます。
