量産編

本章では Armadillo を組み込んだ最終製品をお客様が製造・量産するうえで、必要となる情報や作業について記載します。

4.1. 概略

量産の進め方の概略図を図4.1「Armadillo 量産時の概略図」に示します。 お客様の製品仕様や製造工程の要件によってはこの例とは違った工程順となる場合や、工程の追加・削除がある可能性があります。

images/armadillo-manufacturing-flow.png

図4.1 Armadillo 量産時の概略図


4.1.1. Armadillo Twin を契約する

Armadillo Twin を使用したデバイス運用管理を行う場合は、量産モデルの発注とは別にArmadillo Twin の契約が必要となります。 Armadillo Twin の契約の詳細については、弊社営業、ご利用の販売代理店にお問い合わせください。

4.1.2. リードタイムと在庫

量産モデルを発注後、お客様に納品されるまでにリードタイムが発生します。 開発セットや少量の量産モデル購入の場合、アットマークテクノや代理店在庫によって、短期間で納品できることもあります。 しかし、まとまった数量の量産モデルの場合、納品までにお時間をいただくことがあります。 新規に製品を量産・出荷する場合はリードタイムを考慮したスケジューリングをお願いします。 また、リピート製造をする場合でも、欠品を起こさないよう適切な在庫の確保をお願いいたします。

リードタイムは状況・タイミングによって異なりますので、都度、弊社営業、ご利用の販売代理店にお問い合わせください。

4.1.3. Armaidllo 納品後の製造・量産作業

お客様が Armadillo を納品後に次に示すようなキッティング作業、組み立て、検査を実施し出荷を行います。

  • ソフトウェア書き込み

    • Armadillo Base OS やアプリケーションコンテナイメージの書き込み
    • 設定ファイルの書き込み
  • 別部品の組み立て

    • SD カード/ SIM カード/ RTC バックアップ電池等の接続
    • 拡張基板接続やセンサー・外部機器の接続
    • お客様専用筐体への組み込み
  • 検査

    • Armadillo の受け入れ検査
    • 組み立て後の通電電検・機能検査
    • 目視検査
  • 梱包作業
  • 出荷作業

有償の BTO サービスを利用することで、これらの作業の一部をアットマークテクノへ委託・実施済みの状態で Armadillo を納品することも可能です。 費用はいただきますがお客様による工程立ち上げ、場所の確保、作業者の教育、品質管理等のトータルコストを考えると委託した方が安く済むケースが多いです。

また、 BTO サービスではお受けできないようなキッティング、検査、作業については、実施可能な業者をご紹介する等、個別の対応をすることで解決できる場合もございます。 詳しくは弊社担当の営業、またはご利用の販売代理店にご相談ください。

4.2. BTO サービスを使わない場合と使う場合の違い

images/bto-scope.png

図4.2 BTO サービスで対応する範囲


4.2.1. BTO サービスを利用しない(標準ラインアップ品)

有償の量産サービスを利用しない場合、標準ラインアップ仕様での納品となります。 大きく分けて試作開発用途で使う「開発セット」と量産向けの「量産モデル」の2種類があります。 量産用途では「量産モデル」をご利用ください。

「量産モデル」には AC アダプタ等のオプション品が付属されておりませんので、内容物を確認の上、発注をお願いいたします。 ラインアップ一覧については「製品ラインアップ」をご確認ください。

4.2.1.1. 標準ラインアップ品に書き込まれているソフトウェア

標準ラインアップ品に書き込まれるソフトウェアイメージ(Armadillo Base OS)は、アットマークテクノで公開している標準イメージとなります。 また、ソフトウェアバージョンは指定することができず、ランニングチェンジで随時最新版を適用していきます。 このため、納品後の Armadillo 個体では、開発段階で評価した Armadillo Base OS と異なるバージョンが書き込まれている可能性があります。

また、アプリケーションコンテナについては何も書き込まれていない状態となります。

納品後、お客様の量産工程でソフトウェアの書き込み作業が必要となります。詳しくは「量産時のイメージ書き込み手法」をご確認ください。

4.2.2. BTO サービスを利用する

BTO サービスは、セミオーダー式メニューから選択して Armadillo の量産品を一括手配いただける有償サービスです。 標準ラインアップ品の仕様をベースとして、搭載するモジュールの種類やケース、 AC アダプタの有無、お客様支給品の SD カードや SIM カードの接続、お客様ご指定のソフトウェアイメージ書き込みなど、メニュー内から指定可能なキッティング項目を選択・指定することが可能です。

販売代理店またはアットマークテクノの窓口からお申し込みいただけます。

製品ごとに、対応できる作業とできない作業がございます。また、販売直後の製品の場合など BTO サービスに未対応である場合もあります。 詳しくは Armadilloサイトの BTO サービス をご確認ください。

4.3. 量産時のイメージ書き込み手法

量産時に必要な手順は最終製品によって異なりますが、開発したソフトウェアをArmadilloに書き込む手順は必ず実施することになります。 Armadillo Base OS 搭載製品において、量産時に任意のソフトウェアを書き込む際には、以下の2つの手法のどちらかを用いると実現できます。

  • インストールディスクを用いてソフトウェアを書き込む
  • SWUpdateを用いてソフトウェアを書き込む

ただし、SWUpdateは運用中のArmadilloのアップデート機能であり、量産時のイメージ書き込みは本来の用途でないため、基本的にはイメージ書き込みに特化しているインストールディスクを用いた方法を選択してください。

それぞれの手法の特徴を表4.1「インストールディスクとSWUpdateによるソフトウェア書き込みの比較」にまとめます。 ソフトウェア書き込み工程を決定する際の参考にしてください。

表4.1 インストールディスクとSWUpdateによるソフトウェア書き込みの比較

手段 メリット デメリット

インストールディスク

  • インストールの前後処理を行なうシェルスクリプトのテンプレートが用意されている
  • インストールの前後処理は、microSDカード内にシェルスクリプトを配置するだけなので製造担当者にも編集しやすい
  • インストール実行に microSD カードを装着するために Armadillo のケースを開ける必要がある
  • 動いているシステムをそのままインストールディスクにするため、出荷時の標準イメージから手動で同じ環境を構築する手順が残らない

SWUpdate

  • microSD カードを使用せずに実行できるため、Armadilloのケースを開ける必要がない
  • 必ず必要となる初回アップデートを別途実行する必要がない
  • swuイメージの作成には、mkswuを使用できる環境とdescファイルの記述方法を知る必要があるため、開発担当者以外にswuイメージを更新させるハードルが少し高い
  • ログの取得など、インストール前後の処理が必要な場合は自分で記述する必要がある

量産時のイメージ書き込みにインストールディスクを使用する場合は、「インストールディスクを用いてイメージ書き込みする」に進んでください。

量産時のイメージ書き込みにSWUpdateを使用する場合は、「SWUpdate を用いてイメージ書き込みする」に進んでください。

4.4. インストールディスクを用いてイメージ書き込みする

「インストールディスクについて」でも紹介したとおり、 Armadillo Base OS 搭載製品では、開発が完了した Armadillo のクローン用インストールディスクを作成することができます。

以下では、クローン用インストールディスクを作成する手順を準備段階から紹介します。

4.4.1. /etc/swupdate_preserve_fileへの追記

Armadillo Base OS のバージョンを最新版にしておくことを推奨しています。 最新版でない場合は、バージョンが古いゆえに以下の作業を実施出来ない場合もありますので、ここで Armadillo Base OS のバージョンをアップデートしてください。

ここでは SWUpdate を使用して Armadillo Base OS のアップデートを行ないますが、このアップデートを行なうと、/etc/swupdate_preserve_filesに記載の無いファイルは消えてしまいます。 Armadillo Base OS のルートファイルシステム上に消えてほしくないファイルを開発中に配置していた場合は、図4.3「任意のファイルパスを/etc/swupdate_preserve_filesに追記する」に示すコマンドを実行することで /etc/swupdate_preserve_files にそのファイルが追記され、アップデート後も保持し続けるようになります。

一部のファイルやディレクトリは初めから /etc/swupdate_preserve_files に記載されている他、 podman commit したコンテナイメージについてもアップデート後に引き継がれるので、本ドキュメントのサンプルアプリケーションの場合は実行する必要はありません。

[armadillo /]# persist_file -p <ファイルのパス>

図4.3 任意のファイルパスを/etc/swupdate_preserve_filesに追記する


4.4.2. Armadillo Base OSの更新

Armadillo-IoT ゲートウェイ A6E Armadillo Base OSから「Armadillo-IoT ゲートウェイ A6E用 SWUイメージイメージファイル」のURLをコピーして、図4.4「Armadillo Base OSをアップデートする」に示すコマンドを実行することでArmadillo Base OSを最新版にアップデートできます。

[armadillo /]# swupdate -d '-u https://armadillo.atmark-techno.com/files/downloads/armadillo-iot-a6e/image/baseos-6e-[VERSION].swu'

図4.4 Armadillo Base OSをアップデートする


正常に実行された場合は自動的に再起動します。

4.4.3. パスワードの確認と変更

「SWU イメージのインストール」 で SWUpdate の初回アップデートを行った際に、各ユーザーのパスワード設定をしました。 開発中はログインしやすいような単純なパスワードにしていることがよくあるので、製品に適用しないようにこのタイミングで強固なパスワードに変更しておきましょう。

[armadillo /]# passwd 1
Changing password for root
New password: 2
Retype password: 3
passwd: password for root changed by root

[armadillo /]# passwd atmark 4
Changing password for atmark
New password: 5
Retype password: 6
passwd: password for atmark changed by root

[armadillo /]# persist_file /etc/shadow 7

図4.5 パスワードを変更する


1

rootユーザのパスワードを変更します。

2

新しいrootユーザ用パスワードを入力します。

3

再度新しいrootユーザ用パスワードを入力します。

4

atmarkユーザのパスワードを変更します。

5

新しいatmarkユーザ用パスワードを入力します。

6

再度新しいatmarkユーザ用パスワードを入力します。

7

パスワードの変更を永続化させます。

4.4.4. 開発中のみ使用していたコンテナイメージの削除

開発用に使用し、運用時には不要なコンテナ及びコンテナイメージは、インストールディスク作成前に削除することを推奨します。

以下のコマンドを実行することで作成したコンテナの一覧を取得できます。

[armadillo /]# podman ps -a
CONTAINER ID  IMAGE                            COMMAND     CREATED        STATUS                    PORTS  NAMES
3ca118e9473b  docker.io/library/alpine:latest  /bin/sh     3 seconds ago  Exited (0) 3 seconds ago         vibrant_easley
9c908ab45ed8  localhost/abos-dev-guide:v1.0.0  /bin/bash   3 minutes ago  Exited (0) 5 months ago          sample_container

基本的に運用時におけるコンテナは /etc/atmark/containers/*.conf ファイルによって自動的に作成されますので、上記コマンドで表示されたコンテナは全て削除して問題無いはずです。以下にコンテナを削除する例を示します。

[armadillo /]# podman rm sample_container 1
[armadillo /]# podman rm 3ca118e9473b 2
[armadillo /]# podman ps -a
CONTAINER ID  IMAGE  COMMAND  CREATED  STATUS  PORTS  NAMES 3

1

コンテナの名前で削除するコンテナを指定しています。

2

コンテナのIDで削除するコンテナを指定しています。

3

何も表示されず、全てのコンテナが削除されたことを確認します

以下に示すコマンドを実行することでコンテナイメージの一覧を取得できます。 readonly 領域に保存されているコンテナイメージが 1 つでもある場合は、 R/O 列が表示されます。 R/O 列が表示されない場合は、全てのコンテナイメージの R/O が false であることを意味しています。

[armadillo /]# podman images
REPOSITORY                 TAG         IMAGE ID      CREATED       SIZE        R/O
docker.io/library/alpine   latest      6e30ab57aeee  2 weeks ago   5.56 MB     false
docker.io/library/busybox  latest      3c19bafed223  5 days ago    1.64 MB     true
localhost/abos-container   v1.0.0      2394ea5f177f  5 hours ago   932 MB      false

ここでは運用時に必要な localhost/abos-container:v1.0.0 を除いた、その他のコンテナイメージを削除します。

R/O が false のイメージは podman rmi コマンドで削除できます。

[armadillo /]# podman rmi docker.io/library/alpine
Untagged: docker.io/library/alpine:latest
Deleted: 6e30ab57aeeef1ebca8ac5a6ea05b5dd39d54990be94e7be18bb969a02d10a3f

R/O が true のイメージは abos-ctrl podman-rw rmi コマンドで削除できます。

[armadillo /]# abos-ctrl podman-rw rmi docker.io/library/busybox:latest
Untagged: docker.io/library/busybox:latest
Deleted: 3c19bafed22355e11a608c4b613d87d06b9cdd37d378e6e0176cbc8e7144d5c6

4.4.5. 開発したコンテナイメージを tmpfs に移行する

開発中は podman のデータは電源を切っても保持されるように eMMC に保存していました。 開発中はこのままで問題ありませんが、運用する場合には eMMC への書き込みを最小限にする観点から、 podman のデータの保存先を tmpfs に変更しておくことを推奨します。

以下に示すコマンドを実行することで、eMMCに保存されている開発完了後のコンテナイメージをtmpfsモードでも読み取り専用で使用できるように変更できます。

[armadillo /]# abos-ctrl podman-storage --tmpfs
List of images configured on development storage:
REPOSITORY                TAG         IMAGE ID      CREATED       SIZE
localhost/abos-dev-guide  v1.0.0      2394ea5f177f  5 hours ago   932 MB

What should we do? ([C]opy (default), [N]othing, [D]elete)
C 1
Delete subvolume (no-commit): '/mnt/containers_storage'
Replacing development images to readonly storage succeeded
Switching back to tmpfs container storage.
Successfully reverted podman storage to tmpfs

[armadillo /]# abos-ctrl podman-rw image list 2
REPOSITORY                 TAG         IMAGE ID      CREATED       SIZE
localhost/abos-dev-guide   v1.0.0      2394ea5f177f  5 hours ago   932 MB

1

C を入力しEnterを押下します。

2

tmpfsモードでコンテナイメージが読み込めていることを確認します。

4.4.6. 開発したシステムをインストールディスクにする

ATDE と VSCode を使用して、開発したシステムのインストールディスクイメージを生成します。 「VSCode のセットアップ」 を参考に、 ATDE に VSCode 開発用エクステンションをインストールしてください。 VSCode を使用してインストールディスクを生成する場合は以下の手順になります。

  • VSCode を使用したインストールディスク作成用 SWU の生成
  • Armadillo に USBメモリを挿入
  • インストールディスク作成用 SWU を ABOS Web からインストール
  • USBメモリ上にインストールディスクイメージを生成
[ティップ]

Armadillo-IoT ゲートウェイ A6E では、WLAN 搭載モデルはインストールディスク以外で microSD を使用できないため、一旦 USB メモリへインストールディスクイメージを書き出し、 ATDE にて microSD カードへコピーして動作確認する手順としております。

[警告]

この機能を使用するには、以下に示すバージョンのソフトウェアが必要です。

  • ABOSDE 1.6.0 以上
  • mkswu 5.3 以上
  • abos-base 2.3 以上

4.4.6.1. VSCode を使用したインストールディスク作成用 SWU の生成

VSCode の左ペインの [COMMON PROJECT COMMAND] から [Generate Installer On USB Swu] を実行します。

images/common-images/abosde_common_project_command.png

図4.6 make-installer.swu を作成する

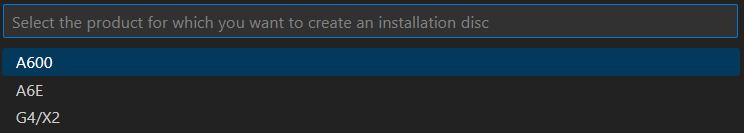

次に、対象製品を選択します。

images/common-images/abosde_common_project_command_select_product.png

図4.7 対象製品を選択する


無事に生成された場合、コンソールに以下のログが出力されます。

/home/atmark/.vscode/extensions/atmark-techno.armadillo-base-os-development-environment-1.6.0/shell/desc/make_installer_usb.desc のバージョンを 1 から 2 に変更しました。
Enter pass phrase for /home/atmark/mkswu/swupdate.key: 1
/home/atmark/mkswu/make_installer_usb.swu を作成しました。
To create Armadillo installer on USB memory install /home/atmark/mkswu/make_installer_usb.swu in Armadillo
 *  Terminal will be reused by tasks, press any key to close it.

図4.8 make-installer.swu 生成時のログ


1 パスワードの入力を求められますので、初期化用 swu を生成したときと同じパスワードを入力します

/home/atmark/mkswu ディレクトリ内に make-installer.swu が作成されます。

4.4.6.2. Armadillo に USBメモリを挿入

Armadillo に電源を投入し、インストールディスクを保存するための USB メモリを挿入してください。

[警告]

USB メモリは vfat もしくは ext4 形式でフォーマットし、空き容量が 10GB 以上のものを使用してください。 Armadillo-IoT ゲートウェイ A6E への USB メモリのマウントは不要です。

インストールディスクイメージは installer.img という名前で保存します。すでに同名のファイルが存在する場合は上書きされます。

4.4.6.3. インストールディスク作成用 SWU を ABOS Web からインストール

ABOS Web を使用して、生成した make-installer.swu をインストールします。 「SWUインストール」を参考に make-installer.swu を Armadillo へインストールしてください。 実行時は ABOS Web 上に図4.9「make-installer.swu インストール時のログ」ようなログが表示されます。

make_installer_usb.swu をインストールします。
SWU アップロード完了

SWUpdate v2023.05_git20231025-r0

Licensed under GPLv2. See source distribution for detailed copyright notices.

[INFO ] : SWUPDATE running : [main] : Running on iot-a6e Revision at1

[INFO ] : SWUPDATE started : Software Update started !

[INFO ] : SWUPDATE running : [install_single_image] : Installing pre_script

[INFO ] : SWUPDATE running : [read_lines_notify] : No base os update: copying current os over

[INFO ] : SWUPDATE running : [read_lines_notify] : Waiting for btrfs to flush deleted subvolumes

[INFO ] : SWUPDATE running : [install_single_image] : Installing Copying installer to USB device

[INFO ] : SWUPDATE running : [install_single_image] : Installing swdesc_command_nochroot 'podman kill -a'

[INFO ] : SWUPDATE running : [install_single_image] : Installing swdesc_command_nochroot --stdout-info 'abos-ctrl make-installer --noprompt --output /target/mnt/installer.img'

[INFO ] : SWUPDATE running : [read_lines_notify] : Using installer image on image file.

[INFO ] : SWUPDATE running : [read_lines_notify] : Would you like to create a windows partition?

[INFO ] : SWUPDATE running : [read_lines_notify] : That partition would only be used for customization script at the end of

[INFO ] : SWUPDATE running : [read_lines_notify] : install, leave at 0 to skip creating it.

[INFO ] : SWUPDATE running : [read_lines_notify] : Custom partition size (MB, [0] or 16 - 364): 0

[INFO ] : SWUPDATE running : [read_lines_notify] : Checking and growing installer main partition

[INFO ] : SWUPDATE running : [read_lines_notify] : Resize device id 1 (/dev/loop0p1) from 513.00MiB to max

[INFO ] : SWUPDATE running : [read_lines_notify] : Copying boot image

[INFO ] : SWUPDATE running : [read_lines_notify] : Copying rootfs

[INFO ] : SWUPDATE running : [read_lines_notify] : Copying appfs

[INFO ] : SWUPDATE running : [read_lines_notify] : At subvol app/snapshots/volumes

[INFO ] : SWUPDATE running : [read_lines_notify] : At subvol app/snapshots/boot_volumes

[INFO ] : SWUPDATE running : [read_lines_notify] : At subvol app/snapshots/boot_containers_storage

[INFO ] : SWUPDATE running : [read_lines_notify] : Trying to shrink the installer partition...

[INFO ] : SWUPDATE running : [read_lines_notify] : Shrinking the installer partition...

[INFO ] : SWUPDATE running : [read_lines_notify] : Cleaning up and syncing changes to disk...

[INFO ] : SWUPDATE running : [read_lines_notify] : Installer updated successfully!

[INFO ] : SWUPDATE running : [read_lines_notify] : -rwxr-xr-x 1 root root 687.0M Jan 23 15:12 /target/mnt/installer.img

[INFO ] : SWUPDATE running : [install_single_image] : Installing post_script

[INFO ] : SWUPDATE running : [read_lines_notify] : Removing unused containers

[INFO ] : SWUPDATE running : [read_lines_notify] : Command 'command podman rm -a -f' output:

[INFO ] : SWUPDATE running : [read_lines_notify] : 9f4f64ec1926d17e75de4060dac4a448e66ca3d9535c408f632e4e2de4bafa4f

[INFO ] : SWUPDATE running : Installation in progress

[INFO ] : SWUPDATE successful ! SWUPDATE successful !

[INFO ] : No SWUPDATE running : Waiting for requests...

swupdate exited

インストールが成功しました。

図4.9 make-installer.swu インストール時のログ


完了後、USBメモリを抜いてください。 もし、エラーが出た場合はArmadillo-IoT ゲートウェイ A6Eの電源を再投入してやり直してください。

4.4.6.4. USBメモリ上にインストールディスクイメージを生成

無事に生成が完了した場合、USBメモリ上に installer.img が保存されています。 この installer.img を microSD カードに書き込むことでインストールディスクを作成することができます。動作確認については「インストールディスクの動作確認を行う」をご参照ください。 これで、VSCode を使用してインストールディスクを生成する方法については終了です。

4.4.7. インストールディスクの動作確認を行う

作成したインストールディスクの動作確認を実施してください。開発に使用した Armadillo 以外の個体が必要になります。また、インストール先の Armadillo の eMMC 内のデータは上書きされて消えるため、必要なデータは予めバックアップを取っておいてください。

開発したシステムをインストールディスクにするの手順で使用した USB メモリの中に installer.img が存在しますので、ATDE 上でこのイメージをもとに microSD カードにインストールディスクを作成してください。ATDE 上に installer.img をコピーした場合、コマンドは以下のようになります。/dev/sd[X] の [X] は microSD を示す文字を指定してください。

[ATDE ~] sudo dd if=installer.img of=/dev/sd[X] bs=1M oflag=direct status=progress

上記コマンドで作成した microSD のインストールディスクを、インストール先の Armadillo に挿入してください。その後、SW2 (起動デバイス設定スイッチ)を ON にしてから電源を入れます。 Armadilloがインストールディスクから起動し、自動的にインストールスクリプトが動作します。

しばらくすると「reboot: Power down」と表示されるので、Armadilloの電源を切ります。 その後 Armadillo から microSD カードを抜き、SW2 (起動デバイス設定スイッチ)を OFF にします。 再度電源を投入することで、インストールは完了です。

実際にクローンした Armadillo が想定した通りの動作をすることを確認してください。

4.5. SWUpdate を用いてイメージ書き込みする

4.5.1. SWU イメージの準備

ここでは、sample-container という名称のコンテナの開発を終了したとします。 コンテナアーカイブの作成方法は 「コンテナの自動作成やアップデート」 を参照ください。

  1. sample-container-v1.0.0.tar (動かしたいアプリケーションを含むコンテナイメージアーカイブ)
  2. sample-container.conf (コンテナ自動実行用設定ファイル)

これらのファイルを /home/atmark/mkswu/sample-container ディレクトリを作成して配置した例を記載します。

[ATDE ~/mkswu/sample-container]$ ls
sample-container-v1.0.0.tar  sample-container.conf

図4.10 Armadilloに書き込みたいソフトウェアをATDEに配置


4.5.2. descファイルの記述

SWUpdate実行時に、「SWU イメージの準備」で挙げたファイルをArmadilloに書き込むような SWU イメージを生成します。

SWUイメージを作成するためには、SWUpdate時に実行する処理等を示したdescファイルを記述し、そのdescファイルを入力として mkswu コマンドを実行することで、SWUイメージが出来上がります。

[ATDE ~/mkswu/sample-container]$ cat sample-container.desc
swdesc_option component=sample-container
swdesc_option version=1
swdesc_option POST_ACTION=poweroff 1

swdesc_embed_container "sample-container-v1.0.0.tar" 2
swdesc_files --extra-os --dest /etc/atmark/containers/ "sample-container.conf" 3

図4.11 descファイルの記述例


1 1 1

SWUpdate完了後に電源を切るように設定します。

2

コンテナイメージファイルをswuイメージに組み込み、Armadilloに転送します。

3

コンテナ起動設定ファイルをArmadilloに転送します。

desc ファイルの詳細な書式については、「mkswu の .desc ファイルを編集する」を参照してください。 また、作成されたSWUイメージの内容を確認したい場合は、「SWU イメージの内容の確認」を参照してください。

4.5.3. SWU イメージ書込み後の動作確認

SWUpdate によってイメージ書き込みを行った後には、イメージが書き込まれた Armadillo が正しく動作するか、実際に動かして確認してみます。

再度電源を投入して、期待したアプリケーションが動作することを確認してください。
