Armadillo-640 では基本的に ATDE という Armadillo 専用開発環境と、 Visual Studio Code (以降 VS Code と記載します) 向け Armadillo 開発用エクステンションを用いてアプリケーション開発を行っていきます。

3.1. 開発の準備

この節では、アプリケーション開発のために、はじめに開発環境のセットアップを行います。 本節を完了すると、Armadillo を用いた製品の開発に即座に取り組むことができる状態になります。

開発環境のセットアップは、作業用 PC と Armadillo の両方に対して行います。 本節では初めに作業用 PC についてのセットアップを行い、その後に Armadillo についてのセットアップを行います。 そのため、新たに Armadillo を用意した場合や、Armadillo のセットアップをやり直したい方は本節の途中から行うことができます。 後半では Armadillo による開発方法の勝手を大まかに把握したい方を想定して、 Python アプリケーションによる LED 点滅の動作確認を行う項を用意しています。 不要な方はこの項をスキップしてください。 その後、 Armadillo のシリアルコンソールのセットアップ・操作方法について解説します。

3.1.1. 準備するもの

開発環境をセットアップする上で、まずは次のものを用意してください。

作業用PC
LinuxまたはWindowsが動作し、ネットワークインターフェースと 1つ以上のUSBポートを持つPCです。
Armadillo-640 開発セット一式
詳しくはArmadillo-640ベーシックモデル開発セットのセット内容をご参照ください。
1 GB 以上の microSDカード
Armadilloの初期化・ABOSのアップデートの際に使用します。
プラスドライバー
ドライバーはケースを取り外す際に使用しますので、ケースが無い場合は不要です。
ネットワーク環境
仮想化ソフトウェアや Armadillo の初期化インストールディスクイメージなどを作業用 PC にダウンロードする手順があります。 また、 「Armadillo に初期設定をインストールする」 の手順から Armadillo と作業用 PC をネットワーク通信ができるようにする必要があります。

3.1.2. 仮想環境のセットアップ

作業用 PC をセットアップします。 アットマークテクノでは、製品のソフトウェア開発や動作確認を簡単に行うために、Oracle VM VirtualBox 仮想マシンのデータイメージを提供しています。 このデータイメージを ATDE(Atmark Techno Development Environment) と呼びます。 ATDE の起動には仮想化ソフトウェアである VirtualBox を使用します。

[ティップ]

Oracle VM VirtualBoxには以下の特徴があります。

  • GPL v2(General Public License version 2)で提供されている [5]
  • VMware形式の仮想ディスク(.vmdk)ファイルに対応している

3.1.2.1. VirtualBox のインストール

ATDE を使用するために、作業用 PC に VirtualBox をインストールします。 VirtualBox の Web ページ(https://www.virtualbox.org/) を参照してインストールしてください。

また、ホスト OS が Linux の場合、デフォルトでは VirtualBox で USB デバイスを使用することができません。 ホスト OS(Linux)で以下のコマンドを実行後、ホスト OS を再起動してください。

[PC ~]$ sudo usermod -a -G vboxusers $USER

ホスト OS が Windows の場合はこの操作は必要ありません。

3.1.2.2. ATDE のアーカイブを取得

ATDE のアーカイブ(.ova ファイル)を Armadillo サイト(https://armadillo.atmark-techno.com/resources/software/atde/atde-v9)から ダウンロードします。

[注記]

アットマークテクノ製品の種類ごとに対応している ATDE のバージョンが異なります。 本製品に対応している ATDE のバージョンは以下のとおりです。

VirtualBox
ATDE9 v20240925 以降
VMware
ATDE9 v20230328 から ATDE9 v20240826

ATDE9 は Debian GNU/Linux 11 (コードネーム bullseye) をベースに、Armadillo-640 のソフトウェア開発を行うために必要なクロス開発ツールや、Armadillo-640 の動作確認を行うために必要なツールが事前にインストールされています。

[警告]

作業用 PC の動作環境(ハードウェア、VirtualBox、ATDE の対応アーキテクチャなど)により、 ATDE が正常に動作しない可能性があります。 VirtualBox の Web ページ(https://www.virtualbox.org/) から、 使用している VirtualBox のドキュメントなどを参照して動作環境を確認してください。

3.1.2.3. ATDE のインポート

  1. VirtualBox を起動し、[ファイル]-[仮想アプライアンスのインポート]を選択します。
  2. [ソース]の項目で、ダウンロードした ATDE のアーカイブ(.ova ファイル)を選択します。
  3. [設定]の項目で、[ハードドライブをVDIとしてインポート]のチェックを外します。
  4. [完了]をクリックします。インポートの処理が完了するまで数分程要します。
  5. インポートの処理が完了したら、ホスト OS の環境に合わせた設定に更新するため 仮想マシンを選択して[設定]をクリックした後に[OK]をクリックします。
[ティップ]

ATDE に割り当てるメモリおよびプロセッサ数を増やすことで、 ATDE をより快適に使用することができます。 仮想マシンのハードウェア設定の変更方法については、 VirtualBox の Web ページ(https://www.virtualbox.org/) から、 VirtualBox のドキュメントなどを参照してください。

3.1.2.4. ATDE の起動

  1. 仮想マシンを選択して[起動]をクリックしてください。
  2. ATDE のログイン画面が表示されます。

ATDE にログイン可能なユーザーを、表3.1「ユーザー名とパスワード」に示します [6]

表3.1 ユーザー名とパスワード

ユーザー名パスワード権限

atmark

atmark

一般ユーザー

root

root

特権ユーザー


3.1.2.5. コマンドライン端末(GNOME端末)の起動

Armadillo を利用した開発では、 CUI (Character-based User Interface)環境を提供するコマンドライン端末を通じて、 Armadillo や ATDE に対して操作を行う場面が多々あります。 コマンドライン端末にはいくつかの種類がありますが、ここではGNOMEデスクトップ環境に標準インストールされているGNOME端末を起動します。

GNOME端末を起動するには、図3.1「GNOME端末の起動」のようにデスクトップ左上のアプリケーションの「ユーティリティ」カテゴリから「端末」を選択してください。

images/common-images/open-gnome_terminal-on-atde/gnome_terminal_menu.png

図3.1 GNOME端末の起動


図3.2「GNOME端末のウィンドウ」のようにウィンドウが開きます。

images/common-images/open-gnome_terminal-on-atde/gnome_terminal_open.png

図3.2 GNOME端末のウィンドウ


3.1.2.6. ソフトウェアのアップデート

コマンドライン端末から次の操作を行い、ソフトウェアを最新版へアップデートしてください。

[ATDE ~]$ sudo apt update
[ATDE ~]$ sudo apt upgrade

図3.3 ソフトウェアをアップデートする


3.1.2.7. 取り外し可能デバイスの使用

VirtualBoxは、ゲストOS (ATDE)による取り外し可能デバイス(USBデバイスやDVDなど)の使用をサポートしています。 デバイスによっては、ホストOS (VirtualBoxを起動しているOS)と ATDE で同時に使用することができません。 そのようなデバイスを ATDE で使用するためには、ATDE にデバイスを接続する 図3.4「ATDE にデバイスを接続する」 の操作が必要になります。

images/atde-images/atde9-vb-device-usb.png

図3.4 ATDE にデバイスを接続する


3.1.2.8. VirtualBox Guest Additions の再インストール

ATDE は VirtualBox 仮想マシン用ソフトである VirtualBox Guest Additions があらかじめインストールされた状態で配布されています。

Guest Additions のバージョンは VirtualBox 自体のバージョンと連動しているため、 お使いの VirtualBox のバージョンと ATDE にインストール済みの Guest Additions のバージョンが異なる場合があります。

VirtualBox と Guest Additions のバージョンが異なることによって問題が起こる可能性は低いですが、 これに起因すると思われる不具合(ATDEの画面・共有フォルダー・クリップボード等の不調)が発生した場合は、 以下の手順を参考に Guest Additions を再インストールしてください。 (実行前に ATDE のスナップショットを作成しておくことを推奨します)

  1. ATDE を起動後、上部バーの[ツール]-[Guest Additions CD イメージの挿入]を選択してください。
  2. お使いの VirtualBox と同じバージョンの VBox_GAs_[VERSION] が「ファイル」上に表示されます。
  3. VBox_GAs_[VERSION] をマウントするために、「ファイル」から VBox_GAs_[VERSION] を押下してください。
  4. インストールする前に、以下のコマンドで既にインストール済みの Guest Additions をアンインストールします。

    sudo /opt/VBoxGuestAdditions-[VERSION]/uninstall.sh
  5. 以下のコマンドでお使いの VirtualBox のバージョンに合った Guest Additions がインストールされます。

    cd /media/cdrom0
    sudo sh ./autorun.sh

3.1.2.9. 共有フォルダーの作成

ホスト OS と ATDE 間でファイルを受け渡す手段として、共有フォルダーがあると大変便利です。 ここでは、ホスト OS と ATDE 間の共有フォルダを作成する手順を紹介しますが、 不要な方はこの手順をスキップしてください。

  1. VirtualBox の上部バーから[デバイス]-[共有フォルダー]-[共有フォルダー設定]を選択します。(図3.5「共有フォルダー設定を開く」
  2. 図3.6「共有フォルダー設定」 の赤枠で示したアイコンをクリックします。
  3. 図3.7「共有フォルダーの追加」 のように、[フォルダーのパス]-[その他]を選択して、共有フォルダーに設定したいホストOS上のフォルダーを選択します。
  4. 図3.7「共有フォルダーの追加」 のように、[自動マウント]と[永続化する]にチェックを入れます。
  5. [OK]をクリックして共有フォルダーを追加します。
images/atde-images/atde9-vb-share-folder-bar.png

図3.5 共有フォルダー設定を開く


images/atde-images/atde9-vb-share-folder-setting.png

図3.6 共有フォルダー設定


images/atde-images/atde9-vb-share-folder-add.png

図3.7 共有フォルダーの追加


images/atde-images/atde9-vb-share-folder-file.png

図3.8 「ファイル」に表示される共有フォルダー


追加した共有フォルダーは、図3.8「「ファイル」に表示される共有フォルダー」のように「ファイル」からアクセスするか、 または /media/sf_share(共有フォルダー名) からアクセスできます。 ( share というフォルダー名で作成すると、ATDE上では sf_share として表示されます。)

3.1.3. VS Codeのセットアップ

作業用 PC のセットアップです。 Armadillo-640 の開発には、 VS Code を使用します。 ATDE のバージョン v20230123 以上には、 VS Code がインストール済みのため新規にインストールする必要はありませんが、 使用する前には図3.3「ソフトウェアをアップデートする」にしたがって最新版へのアップデートを行ってください。

以下の手順は全てATDE上で実施します。

3.1.3.1. VS Code を起動する

VS Code を起動するために code コマンドを実行するか、「アプリケーション」の中から「Visual Studio Code」を探して起動してください。

[ATDE ~]$ code

図3.9 VS Code を起動する


[ティップ]

VS Code を起動すると、日本語化エクステンションのインストールを提案してくることがあります。 その時に表示されるダイアログに従ってインストールを行うと VS Code を日本語化できます。

3.1.3.2. VS Code に開発用エクステンションをインストールする

VS Code 上でアプリケーションを開発するために、 ABOSDE (Armadillo Base OS Development Environment) というエクステンションをインストールします。

エクステンションはマーケットプレイスからインストールすることができます。 VS Code を起動し、左サイドバーのエクステンションを選択して、検索フォームに「abos」と入力してください。

images/abos-images/vscode_install_extension.png

図3.10 VS Code に開発用エクステンションをインストールする


表示された「Armadillo Base OS Development Environment」の 「Install」ボタンを押すとインストールは完了します。

3.1.4. Armadillo の初期化と ABOS のアップデート

Armadillo をセットアップします。 まずは、お手元の Armadillo に搭載されている Armadillo Base OS(ABOS) を最新版にします。 ABOS のバージョンが古い場合、本マニュアルで紹介されている重要な機能を使用できない可能性があります。 そのため、以下の手順に従って、ABOS のアップデートを兼ねた Armadillo の初期化を行ってください。

3.1.4.1. 初期化インストールディスクの作成

  1. 1 GB 以上の microSD カードを用意してください。
  2. 標準のインストールディスクイメージをダウンロードします。 Armadillo-640 インストールディスクイメージ から 「Armadillo Base OS インストールディスクイメージ」を ATDE にダウンロードしてください。

    [ティップ]

    標準のインストールディスクイメージは、シリアルコンソールの出力に CON9 を使用します。 オプションモジュール等を使用しシリアルコンソールの出力を CON3 へ変更したい場合は、 「Armadillo Base OS インストールディスクイメージ(UART3コンソール)」を使用するか、 build_image.sh 実行時のオプションに --uboot-env console=ttymxc2,115200 を追加してください。

    ABOS 3.19.1-at.3 以降のバージョンで abos-ctrl make-installer を実行してインストールディスクイメージを作成した場合は、現在の設定を自動的に取り込みます。

    インストールディスクの出力だけではなく、インストールされた後にも適用されます。

  3. ATDE に microSD カードを接続します。詳しくは「取り外し可能デバイスの使用」を参考にしてください。
  4. microSD カードのデバイス名を確認します

    [ATDE ~]$ ls /dev/sd?
    /dev/sda  /dev/sdb
    [ATDE ~]$ sudo fdisk -l /dev/sdb
    Disk /dev/sdb: 7.22 GiB, 7751073792 bytes, 15138816 sectors
    Disk model: SD/MMC
    : (省略)
  5. microSD カードがマウントされている場合、アンマウントします。

    [ATDE ~]$ mount
    : (省略)
    /dev/sdb1 on /media/52E6-5897 type ext2 (rw,nosuid,nodev,relatime,uid=1000,gid=1000,fmask=0022,dmask=0077,codepage=cp437,iocharset=utf8,shortname=mixed,showexec,utf8,flush,errors=remount-ro,uhelper=udisks)
    [ATDE ~]$ sudo umount /dev/sdb1
  6. ダウンロードしたファイルを展開し、imgファイルをmicroSDカードに書き込んでください。

    Linux PCの場合、以下のようにmicroSDカードに書き込むことができます。

    [ATDE ~]$ unzip baseos-600-installer-[VERSION].zip
    [ATDE ~]$ sudo dd if=baseos-600-installer-[VERSION].img \
                      of=/dev/sdb bs=1M oflag=direct status=progress

    また、Windowsの場合、エクスプローラー等でZipファイルからimgファイルを取り出し、「Win32 Disk Imager」などを使用してmicroSDカードに書き込むことができます。

3.1.4.2. インストールディスクを使用する

以下の手順に沿って、 図3.11「Armadillo-640を初期化する接続」 のとおりに接続します。

  1. Armadillo に AC アダプタが接続されている場合は、これを取り外します。
  2. JP1 と JP2 をジャンパーソケットでショート(SDブートに設定)させ、microSDカードをCON1に挿入します。(方法は「microSDカードの挿抜方法」を参考にしてください)
  3. AC アダプタを接続して電源を投入すると、数秒経過後にLED が点灯します。
  4. 1分程度でeMMCのソフトウェアの初期化が完了し、電源が切れます(LED が消灯)。
  5. LED が消灯したら、AC アダプタを取り外し、続いて JP1 と JP2 のジャンパーソケットとmicroSDカードを外してください。
images/a640-connection-initialize.svg

図3.11 Armadillo-640を初期化する接続


images/common-images/callouts/1.svg
Armadillo-640
images/common-images/callouts/2.svg
ACアダプタ(5V/2.0A)
images/common-images/callouts/3.svg
ジャンパーソケット
images/common-images/callouts/4.svg
microSD カード
[ティップ]ジャンパの設定について

この手順ではジャンパの設定が必要になります。

images/a640-jp.svg

図3.12 ジャンパピンの位置


ジャンパの設定は 図3.12「ジャンパピンの位置」 で行い、次のように「オープン」・「ショート」で設定を切り替えられます。

images/common-images/jumper_open.svg
「オープン」とはジャンパピンにジャンパソケットを接続していない状態です。
images/common-images/jumper_short.svg
「ショート」とはジャンパピンにジャンパソケットを接続している状態です。

ジャンパの状態を変更することで、Armadillo-640 の動作を変更することができます。 ジャンパの機能については「起動デバイスを変更する」を参照してください。

3.1.5. Armadillo に初期設定をインストールする

次に、 Armadillo に初期設定( initial_setup.swu )をインストールします。 initial_setup.swu はログインパスワードやユーザー固有の証明書などの 初期設定を Armadillo にインストールするためのファイルです。 initial_setup.swu でインストールされるユーザー固有の証明書がない場合、 ユーザーが開発したアプリケーションをインストール、またはアップデートすることができません。 このため開発前に、初期化された Armadillo に initial_setup.swu をインストールする必要があります。 初期化された Armadillo に対してユーザーが開発したアプリケーションのインストール・アップデートを行うために必須の手順になりますので、 必ず行ってください。

ここでは、 initial_setup.swu を VS Code で作成し、 ABOS Web で Armadillo にインストールします。

3.1.5.1. initial_setup.swu の作成

図3.13「initial_setup.swu を作成する」 に示すように、VS Code の左ペインの [COMMON PROJECT COMMAND] から [Generate Initial Setup Swu] を実行してください。

images/abos-images/abosde_initial_setup_swu.png

図3.13 initial_setup.swu を作成する


初回実行時には各種設定の入力を求められます。 入力する設定の内容を 図3.14「initial_setup.swu 初回生成時の各種設定」 に示します。

なお、この後の Python アプリケーション による動作確認では ABOS Web を使用した手順を記載しています。 この後の手順通りに動作確認を行いたい場合は、ABOS Web のパスワードを設定してください。

Executing task: ./scripts/generate_initial_setup_swu.sh

mkdir: ディレクトリ '/home/atmark/mkswu' を作成しました
設定ファイルを更新しました:/home/atmark/mkswu/mkswu.conf
証明書のコモンネーム(一般名)を入力してください: [COMMON_NAME] 1
証明書の鍵のパスワードを入力ください(4-1024文字)2
証明書の鍵のパスワード(確認):
Generating an EC private key
writing new private key to '/home/atmark/mkswu/swupdate.key.tmp'
 -----
アップデートイメージを暗号化しますか? (N/y) 3
アットマークテクノが作成したイメージをインストール可能にしますか? (Y/n) 4
rootパスワード: 5
root のパスワード(確認):
atmarkユーザのパスワード(空の場合はアカウントをロックします): 6
atmark のパスワード(確認):
BaseOS/プリインストールコンテナを armadillo.atmark-techno.com サーバーから自動アップデートしますか? (N/y) 7
abos-web のパスワードを設定してください。
abos-web のパスワード(空の場合はサービスを無効にします): 8
abos-web のパスワード(確認):
/home/atmark/mkswu/initial_setup.swu を作成しました。

"/home/atmark/mkswu/initial_setup.swu" をそのまま使うことができますが、
モジュールを追加してイメージを再構築する場合は次のコマンドで作成してください:
  mkswu "/home/atmark/mkswu/initial_setup.desc" [他の.descファイル]

インストール後は、このディレクトリを削除しないように注意してください。
鍵を失うと新たなアップデートはデバイスの /etc/swupdate.pem
を修正しないとインストールできなくなります。
 *  Terminal will be reused by tasks, press any key to close it.

[ATDE ~]$ ls ~/mkswu
initial_setup.desc  initial_setup.swu  mkswu.conf
swupdate.aes-key    swupdate.key       swupdate.pem 9

図3.14 initial_setup.swu 初回生成時の各種設定


1

COMMON_NAME には証明鍵の「common name」として会社や製品が分かるような任意の名称を入力してください。

2

証明鍵を保護するパスフレーズを2回入力します。

3

SWUイメージ自体を暗号化する場合に「y」を入力します。 詳細は 「SWUpdate と暗号化について」 を参考にしてください。

4

アットマークテクノのアップデートをインストールしない場合は「n」を入力します。

5

rootのパスワードを2回入力します。 使用するパスワードは以下のルールに従ってください。

  • 辞書に載っている言葉を使用しない
  • 単調な文字列を使用しない
  • 8文字以上のパスワード長にする

6

atmarkユーザーのパスワードを2回入力します。 何も入力しない場合はユーザーをロックします。 使用できるパスワードの制限はrootと同様です。

7

自動アップデートを無効のままで進みます。ここで「y」を入れると、定期的に アットマークテクノのサーバーからアップデートの有無を確認し、自動的にインストールします。

8

abos-webを使用する場合はパスワードを設定してください。 ここで設定したパスワードは abos-web から変更できます。 使用できるパスワードの制限はrootと同様です。 詳細は 「ABOS Web のパスワード変更」 を参考にしてください。

9

作成したファイルを確認します。「swupdate.aes-key」は暗号化の場合にのみ作成されます。

ファイルは ~/mkswu/initial_setup.swu に保存されます。

3.1.5.2. initial_setup.swu を Armadillo にインストール

上の手順で作成した SWU イメージ(initial_setup.swu)を Armadillo へインストールします。 インストール方法は様々ありますが(「SWU イメージのインストール」)、ここでは ABOS Web を使用した手動インストールを行います。

ABOS には ABOS Web という機能が含まれています。 この機能を活用することで、 Web ブラウザからネットワークの設定や、 SWU イメージのインストールなどを簡単に行うことができます。 (ただし、Armadillo と作業用 PC が同一 LAN 内に存在している必要があります)

以下の手順に沿って、 ABOS Web へアクセスし、initial_setup.swu のインストールを行ってください。

まず、 図3.15「ABOSにアクセスするための接続」 のとおりに Armadillo に配線を行い、電源を入れてください。 なお、JP1をオープンにし、JP2のみをショートさせることに注意してください。

images/a640-connection-network.svg

図3.15 ABOSにアクセスするための接続


images/common-images/callouts/1.svg
Armadillo-640
images/common-images/callouts/2.svg
ACアダプタ(5V/2.0A)
images/common-images/callouts/3.svg
作業用 PC
images/common-images/callouts/4.svg
LAN HUB
images/common-images/callouts/5.svg
Ethernetケーブル
images/common-images/callouts/6.svg
ジャンパーソケット

1分ほど待機して、ABOSDE でローカルネットワーク上の Armadillo をスキャンします。 図3.16「ABOSDE で ローカルネットワーク上の Armadillo をスキャンする」 の赤枠で囲われているボタンをクリックしてください。

Armadillo が正常に起動していた場合、図3.17「ABOSDE に表示されている Armadillo を更新する」 の一覧に起動した Armadillo が armadillo.local という名称で表示されます。 表示されない場合は1分ほど待機してから図3.17「ABOSDE に表示されている Armadillo を更新する」の赤枠で囲われているマークをクリックしてスキャンを再度試みてください。

images/abos-images/abosde_monitor_scan.png

図3.16 ABOSDE で ローカルネットワーク上の Armadillo をスキャンする


images/abos-images/abosde_monitor_rescan.png

図3.17 ABOSDE に表示されている Armadillo を更新する


ただし、ATDE のネットワークをブリッジ接続以外に設定している場合は Armadillo がリストに表示されない場合があります。表示するためにはATDE のネットワークをブリッジ接続に設定してください。 また、ABOS Web が動作する Armadillo が同じ LAN 上に複数あると、ABOS Web に接続する URL のホスト名部分(armadillo.local)が、2台目では armadillo-2.local、3台目では armadillo-3.local のように、違うものが自動的に割り当てられます。 目的の Armadillo がどのホスト名なのか不明な場合には、Armadillo のラベルに記載されているMACアドレスと一致するもの( 図3.18「ABOSDE を使用して ABOS Web を開く」 の赤枠に表示されます )を探してください。

続いて、図3.18「ABOSDE を使用して ABOS Web を開く」 の赤枠で囲われているマークをクリックして、 ABOS Web を Web ブラウザで開きます。

images/abos-images/abosde_monitor_abos_web_mac.png

図3.18 ABOSDE を使用して ABOS Web を開く


3.1.5.3. ABOS Web へアクセス

ABOS Web が正常に起動していれば、Web ブラウザに パスワード登録画面( 図3.19「パスワード登録画面」 )が表示されます。 initial_setup.swu を作成する手順で設定したパスワードを入力して、ABOS Web のログイン用パスワードを設定します。

images/abos-images/abos-web/new-password-8.png

図3.19 パスワード登録画面


パスワード登録画面で、"パスワード" フィールドと "パスワード(確認)" フィールドに、登録したいパスワードを入力してから、"登録" ボタンをクリックしてください。 パスワード登録完了画面が表示されたら、パスワード登録の完了です。

images/abos-images/abos-web/new-password_success.png

図3.20 パスワード登録完了画面


パスワード登録完了画面にある "ログインページ" というリンクをクリックすると、ログイン画面が表示されますので、先ほど登録したパスワードを入力して "ログイン" ボタンをクリックしてください。

images/abos-images/abos-web/login.png

図3.21 ログイン画面


ログインに成功すると、ABOS Web の設定画面( 図3.22「トップページ」 )に表示が変わり、設定操作を行うことができます。 これで、ABOS Web へのアクセスが完了しました。

images/abos-images/abos-web/top-1-4-0.png

図3.22 トップページ


3.1.5.4. ABOS Web から initial_setup.swu をインストール

ABOS Web のトップページから"SWU インストール"をクリックして、 図3.23「SWU インストール」 の画面に遷移します。

images/abos-images/abos-web/swu-select-image-1-4-0.png

図3.23 SWU インストール


"参照…"から ~/mkswu/initial_setup.swu を選択し、"インストール"をクリックしてください。 数分ほど待機すると 図3.24「SWU インストールに成功した画面」 のように"インストールが成功しました。"と表示され、Armadillo が再起動します。 (ABOS Web も再起動されるので、再起動完了後にページを更新するとログイン画面に戻ります)

images/abos-images/abos-web/swu-install-success.png

図3.24 SWU インストールに成功した画面


これで Armadillo に初期設定をインストールする手順が完了です。 インストール完了後に ~/mkswu ディレクトリ以下にある mkswu.conf と、鍵ファイルの swupdate.* をなくさないようにしてください。

[ティップ]ABOS Web にブラウザから直接アクセスする

ABOSDE を使わずに、 直接 Web ブラウザのアドレスバーに ABOS Web のURLを入力することでも ABOS Web にアクセスできます。 ATDE で Web ブラウザを起動した後、Web ブラウザのアドレスバーに次の URL を入力してください: https://armadillo.local:58080

複数台の Armadillo が接続されている場合には、armadillo.local の部分が armadillo-2.local や armadillo-3.local となっている可能性があります。 これらは ABOSDE のリストに表示されているホスト名と同名ですので、目的の Armadillo と一致するホスト名を入力してください。

また、Web ブラウザから直接アクセスする方法では、ホスト名ではなくIPアドレスを指定することもできます。 例えば、Armadillo の(ネットワークコネクタの)IPアドレスが 192.0.2.80 である場合は、次の URL を入力してください: https://192.0.2.80:58080

IPアドレスを固定している場合はIPアドレスを指定する方法が便利になる場面もあります。 また、IPアドレスを指定する方法は ATDE のネットワークを NAT に設定している場合でも有効です。

[ティップ]ABOS Web からログアウトする

ログアウトを行う場合は、サイドメニューから "ログアウト" を選択してください。 ログアウトすると、ログイン画面が再び表示されますので、ABOS Web をすぐに使わないのであれば、Web ブラウザを閉じてください。

3.1.6. Python アプリケーションで動作確認する

本項では LEDを点滅させる Python のサンプルアプリケーションを使用して、 Armadillo による開発方法の勝手を大まかに把握したい方を想定した簡単な動作確認を行います。 なお、開発環境のセットアップに直接関わる手順ではないので、この動作確認が不要な方は本項をスキップしてください。

3.1.6.1. プロジェクトの作成

Armadillo でのアプリケーションの開発には ABOSDE を使用します。

VS Code の左ペインの [A600] から [Python New Project] を実行(右に表示されている三角形ボタン)し、表示されるディレクトリ選択画面からプロジェクトを保存する ディレクトリを選択してください。 保存先を選択すると、プロジェクト名を入力するダイアログが表示されるので、任意のプロジェクト名を入力してエンターキーを押してください。 この操作により、選択した保存先に、入力したプロジェクト名と同名のディレクトリが作成されます。

また、ここでは次のように設定しています。

  • 保存先 : ホームディレクトリ
  • プロジェクト名 : my_project
images/common-images/python_vscode_new_project.png

図3.25 プロジェクトを作成する


images/abos-images/cui-app/flutter_vscode_project_name.png

図3.26 プロジェクト名を入力する


プロジェクトを作成したら、VS Code で my_project のディレクトリを開いてください。

3.1.6.2. 初期設定

プロジェクトを作成する度に、初期設定を行う必要があります。 初期設定では主に Armadillo と SSH で接続するための秘密鍵と公開鍵の生成を行います。 以下の手順を実施してください。

VS Code の左ペインの [my_project] から [Setup environment] を実行します。

images/abos-images/python-app/python_vscode_setup_environment.png

図3.27 VS Code で初期設定を行う


選択すると、 VS Code の下部に以下のようなターミナルが表示されます。

images/abos-images/cui-app/flutter_vscode_terminal.png

図3.28 VS Code のターミナル


このターミナル上で以下のように入力してください。

 *  Executing task: ./scripts/setup_env.sh

Generating public/private ed25519 key pair.
Enter passphrase (empty for no passphrase): 1
Enter same passphrase again: 2
Your identification has been saved in /home/atmark/.ssh/id_ed25519_vscode
:(省略)

 *  Terminal will be reused by tasks, press any key to close it.  3

図3.29 SSH 用の鍵を生成する


1

パスフレーズを設定します。設定しない場合は何も入力せず Enter を押します。

2

1 でパスフレーズを設定した場合は、確認のため再度入力してください。

3

ここで何か任意のキーを押すとターミナルが閉じます。

パスフレーズを設定した場合は、アプリケーションを Armadillo へ転送する時にパス フレーズの入力を求められることがあります。

[ティップ]

ssh の鍵は $HOME/.ssh/id_ed25519_vscode (と id_ed25519_vscode.pub ) に保存されていますので、 プロジェクトをバックアップする時は $HOME/.ssh も保存してください。

3.1.6.3. アプリケーション実行用コンテナイメージの作成

Armadillo 上でアプリケーションを実行するためのコンテナイメージを作成します。 ここで作成したコンテナイメージは SWU イメージを使用して Armadillo へインストールします。

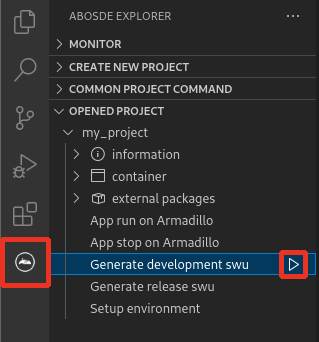

コンテナイメージの作成および SWU イメージの作成も VS Code で行います。 VS Code の左ペインの [my_project] から [Generate development swu] を実行します。

images/abos-images/python-app/python_vscode_build_dev_image.png

図3.30 VS Code でコンテナイメージの作成を行う


コンテナイメージの作成にはしばらく時間がかかります。 VS Code のターミナルに以下のように表示されるとコンテナイメージの作成は完了です。

コンテナイメージを ./swu/my_project.tar に保存しました。
./swu/app.desc のバージョンを 1 から 2 に変更しました。
./development.swu を作成しました。
次は Armadillo に ./development.swu をインストールしてください。
 *  Terminal will be reused by tasks, press any key to close it.

図3.31 コンテナイメージの作成完了


作成した SWU イメージは my_project ディレクトリ下に development.swu という ファイル名で保存されています。

3.1.6.4. アプリケーション実行用コンテナイメージのインストール

上で作成した development.swu を Armadillo へインストールします。 initial_setup.swu をインストールしたときと同様に ABOS Web からインストールさせることも可能ですが、 ここでは ABOSDE を使用してインストールする手順をご紹介します。

図3.32「ABOSDE で Armadillo に SWU をインストール」 のように、目的の Armadillo の隣にある赤枠で囲まれているボタンをクリックしてください。 パスワードの入力を要求されますので、ABOS Web のパスワードを入力してください。 その後、 ~/my_project/development.swu を選択してインストールを開始します。

インストールが成功すると、VS Code のターミナルに Successfully installed SWU と表示されます。

インストール後に自動で Armadillo が再起動し、1分ほど待機するとLED が点滅します。

images/abos-images/abosde_install_swu_tutorial.png

図3.32 ABOSDE で Armadillo に SWU をインストール


3.1.6.5. ssh 接続に使用する IP アドレスの設定

以下の手順にしたがい、 ABOS Web が動作している Armadillo の一覧を確認し、 ssh 接続に使用する Armadillo の IP アドレスを指定してください。 なお、この手順は Armadillo の IP アドレス が変更される度に行う必要があります。

図3.16「ABOSDE で ローカルネットワーク上の Armadillo をスキャンする」 の赤枠で囲われているボタン、 または 図3.17「ABOSDE に表示されている Armadillo を更新する」 の赤枠で囲われているマークをクリックして、 ローカルネットワーク上で ABOS Web が実行されている Armadillo をスキャンしてください。

その後、目的の Armadillo について、図3.33「ABOSDE を使用して ssh 接続に使用する IP アドレスを設定する」 の赤枠で囲われているマークをクリックしてください。

images/abos-images/abosde_monitor_set_ip.png

図3.33 ABOSDE を使用して ssh 接続に使用する IP アドレスを設定する


これにより、指定した Armadillo の IP アドレスを ssh 接続に使用する IP アドレスに設定することができます。 また、プロジェクトディレクトリ内の config/ssh_config ファイルに指定した Armadillo の IP アドレスが記載されます。 ATDE のネットワークを NAT に設定している場合や、ABOS Web を起動していない場合等、 ABOSDE のリストに Armadillo が表示されない場合は、 プロジェクトディレクトリに入っている config/ssh_config ファイルを編集して IP アドレスを書き換えてください。

[ATDE ~/my_project]$ code config/ssh_config
Host Armadillo
    Hostname x.x.x.x 1
    User root
    IdentityFile ${HOME}/.ssh/id_ed25519_vscode
    UserKnownHostsFile config/ssh_known_hosts
    StrictHostKeyChecking accept-new

図3.34 ssh_config を編集する


1

Armadillo の IP アドレスに置き換えてください。

[ティップ]

Armadillo を初期化した場合や、プロジェクトを実行する Armadillo を変えた場合は, プロジェクトの config/ssh_known_hosts に保存されている公開鍵で Armadillo を認識できなくなります。 その場合はファイルを削除するか、「Setup environment」タスクを再実行してください。

3.1.6.6. アプリケーションの実行

VS Code の左ペインの [my_project] から [App run on Armadillo] を実行すると、 アプリケーションが Armadillo へ転送されて起動します。

images/abos-images/python-app/python_vscode_run_armadillo.png

図3.35 Armadillo 上でアプリケーションを実行する


VS Code のターミナルに以下のメッセージが表示されることがあります。 これが表示された場合は yes と入力して下さい。

Are you sure you want to continue connecting (yes/no/[fingerprint])?

図3.36 実行時に表示されるメッセージ


アプリケーションを終了するには VS Code の左ペインの [my_project] から [App stop on Armadillo] を実行してください。

images/abos-images/python-app/python_vscode_stop_armadillo.png

図3.37 アプリケーションを終了する


3.1.6.7. アプリケーションの削除

動作確認として使用した Python アプリケーションを削除します。 ABOSDE から Armadillo のコンテナイメージを全て削除する SWU イメージを作成します。 この方法はコンテナイメージを全て削除する方法ですので、開発中に複数のコンテナイメージを使用している場合などはそれらも削除されることに注意してください。

VS Code の左ペインの [COMMON PROJECT COMMAND] から [Generate Container Clear Swu] を実行すると、SWU イメージが作成されます。 SWU イメージは ~/mkswu/container_clear.swu に保存されます。

この SWU イメージを Armadillo へインストールします。

images/abos-images/abosde_container_clear_swu.png

図3.38 Armadillo 上のコンテナイメージを削除する


図3.32「ABOSDE で Armadillo に SWU をインストール」 のように、目的の Armadillo の隣にある赤枠で囲まれているボタンをクリックしてください。 パスワードの入力を要求されますので、ABOS Web のパスワードを入力してください。 その後、 ~/mkswu/container_clear.swu を選択してインストールを開始します。

インストール後に自動で Armadillo が再起動し、LED が点滅しなくなります。

3.1.7. シリアルコンソールを使用する

Armadillo ではシリアルコンソールを通じてLinuxコマンドを直接実行することができます。 シリアルコンソールを活用することで、ABOS Web や ABOSDE からではできない多くのことが可能になるため、 より応用的な開発やメンテナンス・デバッグの際に重宝します。 また、この章以降ではシリアルコンソールを使用した手順が多々登場します。

本項ではシリアル通信ソフトウェア(minicom)を使用したシリアルコンソールの操作方法について記載しています。

[注記]minicomのセットアップについて

ATDE9 v20240925 以降の ATDE では Armadillo 用の minicom の通信設定を既に済ませた状態で配布しています。 これより前のバージョンの場合は、「シリアル通信ソフトウェア(minicom)のセットアップ」 を参照して minicom のセットアップを行ってください。

3.1.7.1. Armadilloと開発用PCを接続

Armadillo-640のシリアルコンソールを使用するために、 図3.41「シリアルコンソールを使用する配線例」 のとおりに配線を行ってください。 この配線図はArmadillo-640のシリアルコンソールを使用するための最低限の配線ですので、これに加えて他のインターフェースを接続しても問題ありません。

[ティップ]スライドスイッチの設定について

USBシリアル変換アダプタのスライドスイッチを操作することで、ブートローダーの起動モードを変更することができます。

images/common-images/usb-serial-slide-switch.svg

図3.39 スライドスイッチの設定


images/common-images/callouts/1.svg
ブートローダーは保守モードになります。保守モードでは、ブートローダーのコマンドプロンプトが起動します。
images/common-images/callouts/2.svg
ブートローダーはオートブートモードになります。オートブートモードでは、ブートローダーのコマンドプロンプトが表示されず、OSを自動起動します。

USBシリアル変換アダプタが未接続の場合はオートブートモードとなり、Linuxが起動します。

[ティップ]USBシリアル変換アダプタの接続方法

USBシリアル変換アダプタは、青色のケーブルを1ピンとして、Armadillo-640のCON9 1,3,5,7,9ピンと接続します。

USBシリアル変換アダプタを接続するピンの隣だけ、CON9,CON14を囲っているシルクが太くなっているのでそれを目印にして、下図のように接続してください。

images/a640-uart-connection.svg

図3.40 CON9-USBシリアル変換アダプタ接続図


images/a640-connection-serial.svg

図3.41 シリアルコンソールを使用する配線例


images/common-images/callouts/1.svg
Armadillo-640
images/common-images/callouts/2.svg
ACアダプタ(5V/2.0A)
images/common-images/callouts/3.svg
作業用PC
images/common-images/callouts/4.svg
USB シリアル変換アダプタ
images/common-images/callouts/5.svg
USB2.0 ケーブル(A-miniB)
images/common-images/callouts/6.svg
ジャンパーソケット
[ティップ]

作業用PCがWindowsの場合、一部のBluetoothデバイスドライバがUSBコンソールインターフェースと 同じポート番号のCOMを重複して取得し、USBコンソールインターフェースが利用できないことがあります。

images/windows-comport-1.png

図3.42 COM7が競合している状態


この場合は、デバイスマネージャーからBluetoothのデバイスを選択して「ポートの設定→詳細設定」 からCOMの番号を変更するか、Bluetoothデバイスを無効にしてください。

images/windows-comport-2.png

図3.43 Bluetoothに割当のCOMを変更した状態


仮想マシンであるATDEにUSBコンソールインターフェースデバイスを接続する場合は、この影響はありません。

3.1.7.2. minicom の起動

minicom を起動する前に、Armadillo からのログを表示させるため、表3.2「動作確認に使用する取り外し可能デバイス」に示すデバイスをゲストOSに接続してください。

表3.2 動作確認に使用する取り外し可能デバイス

デバイスデバイス名

USBシリアル変換アダプタ

Future Devices FT232R USB UART

作業用PCの物理シリアルポート

シリアルポート


図3.44「minicom起動方法」のようにして、minicom を起動してください。 また、minicomを起動する端末の横幅を80文字以上にしてください。横幅が80文字より小さい場合、コマンド入力中に表示が乱れることがあります。

[ATDE ~]$ sudo LANG=C minicom --wrap --device /dev/ttyUSB0

図3.44 minicom起動方法


[注記]

デバイスファイル名は、環境によって /dev/ttyS0/dev/ttyUSB1 など、本書の実行例とは異なる場合があります。

[ティップ]

minicomがオープンする /dev/ttyS0/dev/ttyUSB0 といったデバイスファイルは、 root または dialout グループに属しているユーザーしかアクセスできません。

ユーザーを dialout グループに入れることで、以降、sudoを使わずにminicomで /dev/ttyUSB0 をオープンすることができます。

[ATDE ~]$ sudo usermod -aG dialout atmark
[ATDE ~]$ LANG=C minicom --wrap --device /dev/ttyUSB0

既に電源が接続されていて起動している場合は、Enterを1回押してください。 次のようなログインプロンプトが表示されます。( 「ログイン」

armadillo login:

電源が接続されていない場合は、電源入力インターフェースに電源を接続して Armadillo-640 を起動してください。

以下に起動ログの例を示します。

U-Boot 2020.04-at15 (Jun 09 2023 - 18:46:32 +0900)

CPU:   i.MX6ULL rev1.1 at 396 MHz
Model: Atmark Techno Armadillo-640
DRAM:  512 MiB
setup_rtc_disarm_alarm: Can't find bus
WDT:   Started with servicing (10s timeout)
PMIC: PFUZE3000 DEV_ID=0x30 REV_ID=0x11
MMC:   FSL_SDHC: 0, FSL_SDHC: 1
Loading Environment from MMC... OK
In:    mxc_serial
Out:   mxc_serial
Err:   mxc_serial
switch to partitions #0, OK
mmc0(part 0) is current device
flash target is MMC:0
Net:
Warning: ethernet@2188000 using MAC address from ROM
eth0: ethernet@2188000
Fastboot: Normal
Normal Boot
Hit any key to stop autoboot:  0
switch to partitions #0, OK
mmc0(part 0) is current device
6859976 bytes read in 162 ms (40.4 MiB/s)
Booting from mmc ...
37363 bytes read in 6 ms (5.9 MiB/s)
Loading fdt boot/armadillo.dtb
45 bytes read in 4 ms (10.7 KiB/s)
4587 bytes read in 5 ms (895.5 KiB/s)
Applying fdt overlay: armadillo-640-lcd70ext-l00.dtbo
## Booting kernel from Legacy Image at 80800000 ...
   Image Name:   Linux-5.10.180-2-at
   Created:      2023-06-09   9:48:24 UTC
   Image Type:   ARM Linux Kernel Image (uncompressed)
   Data Size:    6859912 Bytes = 6.5 MiB
   Load Address: 82000000
   Entry Point:  82000000
   Verifying Checksum ... OK
## Flattened Device Tree blob at 83500000
   Booting using the fdt blob at 0x83500000
   Loading Kernel Image
   Loading Device Tree to 9ef1d000, end 9ef49fff ... OK

Starting kernel ...


   OpenRC 0.45.2 is starting up Linux 5.10.180-2-at (armv7l)

 * Mounting /proc ... [ ok ]
 * Mounting /run ... * /run/openrc: creating directory
 * /run/lock: creating directory
 * /run/lock: correcting owner
 * Caching service dependencies ... [ ok ]
 * Clock skew detected with `/etc/init.d/devfs'
 * Adjusting mtime of `/run/openrc/deptree' to Sun Jun 11 01:34:52 2023

 * WARNING: clock skew detected!
 * Mounting /sys ... * Remounting devtmpfs on /dev ... [ ok ]
 [ ok ]
 * Mounting security filesystem ... [ ok ]
 * Mounting config filesystem ... [ ok ]
 * Mounting /dev/mqueue ... [ ok ]
 * Mounting /dev/pts ... [ ok ]
 * Mounting /dev/shm ... [ ok ]
fsck_atlog               | * Checking at-log filesystem /dev/mmcblk0gp1 ...  [ ok ]
udev                     | * Starting udev ... [ ok ]
fsck                     | * Checking local filesystems  ... [ ok ]
root                     | * Remounting filesystems ... [ ok ]
localmount               | * Mounting local filesystems ... [ ok ]
overlayfs                | * Preparing overlayfs over / ... [ ok ]
 * WARNING: clock skew detected!
hostname                 | * Setting hostname ... [ ok ]
sysctl                   | * Configuring kernel parameters ... [ ok ]
udev-trigger             | * Generating a rule to create a /dev/root symlink ... [ ok ]
udev-trigger             | * Populating /dev with existing devices through uevents ... [ ok ]
bootmisc                 | * Migrating /var/lock to /run/lock ... [ ok ]
bootmisc                 | * Creating user login records ... [ ok ]
bootmisc                 | * Wiping /var/tmp directory ... [ ok ]
dbus                     | * /run/dbus: creating directory
dbus                     | * /run/dbus: correcting owner
syslog                   | * Starting busybox syslog ...  [ ok ]
dbus                     | * Starting System Message Bus ... [ ok ]
klogd                    | * Starting busybox klogd ... [ ok ]
networkmanager           | * Starting networkmanager ... [ ok ]
dnsmasq                  | * /var/lib/misc/dnsmasq.leases: creating file
dnsmasq                  | * /var/lib/misc/dnsmasq.leases: correcting owner
dnsmasq                  | * Starting dnsmasq ... [ ok ]
 * WARNING: clock skew detected!
buttond                  | * Starting button watching daemon ... [ ok ]
reset_bootcount          | * Resetting bootcount in bootloader env ... [ ok ]
podman-atmark            | * Starting configured podman containers ...Environment OK, copy 1
reset_bootcount          | [ ok ]
zramswap                 | [ ok ]
zramswap                 | * Creating zram swap device ...  [ ok ]
chronyd                  | * Starting chronyd ... [ ok ]
local                    | * local: waiting for chronyd (50 seconds)
local                    | * Starting local ... [ ok ]

Welcome to Alpine Linux 3.17
Kernel 5.10.180-2-at on an armv7l (/dev/ttymxc0)

armadillo login:

3.1.7.3. ログイン

起動が完了するとログインプロンプトが表示されます。 初期状態では「root」ユーザーと、一般ユーザーである「atmark」ユーザーが存在しますが、「atmark」ユーザーは初期状態ではロックされていますので、「root」ユーザーでログインしてください。 initial_setup.swu をインストールしていない場合、「root」ユーザーは初回ログイン時にパスワードを入力せずに新しいパスワードを促されます。

「root」ユーザーでログインし、 passwd atmark コマンドで「atmark」ユーザーのパスワードを設定することで、「atmark」ユーザーのロックが解除されます。 設定するパスワードには大文字のアルファベット、小文字のアルファベット、0から9までの数字、その他(記号・句読点など)を含める事ができます。

  1. root でログイン

    初期パスワードを変更します。

    armadillo login: root
    You are required to change your password immediately (administrator enforced).
    New password: 1
    Retype new password: 2
    Welcome to Alpine!

    1

    新しいパスワードを入力します

    2

    新しいパスワードを再入力します

  2. atmark でログイン

    「atmark」ユーザーは初期状態ではロックされています。 そのため、「root」ユーザーでログイン後に「atmark」ユーザーのパスワードを設定してから「atmark」ユーザーでログインします。

    armadillo:~# passwd atmark 1
    New password:
    Retype new password:
    passwd: password updated successfully
    armadillo:~# persist_file /etc/shadow 2
    armadillo:~# exit

    Welcome to Alpine Linux 3.17
    Kernel 5.10.180-1-at on an armv7l (/dev/ttymxc0)

    armadillo login: atmark
    Password: 3
    Welcome to Alpine!

    1

    atmarkユーザーのパスワード変更コマンドです。「SWUイメージの作成」 を使用した場合には不要です。

    2

    パスワードファイルを永続化します。

    3

    設定したパスワードでログインすることができます。

[警告]

Armadillo BaseOS ではルートファイルシステムに overlayfs を採用しており、そのままではシステムが OFF すると内容は消えてしまいます。そのため persist_file コマンドが用意されています。このコマンドを利用することでファイル単位で変更を反映することができます。パスワードを設定した後には以下のコマンドを実行してください。

[armadillo ~]# persist_file /etc/shadow

persist_file コマンドに関する詳細は「persist_file について」を参照してください。

3.1.7.4. Armadillo の終了方法

eMMC や USB メモリ等に書き込みを行っている時に電源を切断すると、データが破損する可能性が有ります。 安全に終了させる場合は、次のように poweroff コマンドを実行し、「reboot: Power down」と表示されたのを確認してから電源を切断します。

armadillo:~# poweroff
 * WARNING: clock skew detected!
podman-atmark            | * Stopping all podman containers ...  [ ok ]
zramswap                 | * Deactivating zram swap device ... [ ok ]
local                    | * Stopping local ... [ ok ]
chronyd                  | * Stopping chronyd ... [ ok ]
dnsmasq                  | * Stopping dnsmasq ... [ ok ]
klogd                    | * Stopping busybox klogd ... [ ok ]
buttond                  | * Stopping button watching daemon ... [ ok ]
networkmanager           | * Stopping networkmanager ... [ ok ]
syslog                   | * Stopping busybox syslog ... [ ok ]
udev                     | * Stopping udev ... [ ok ]
dbus                     | * Stopping System Message Bus ... [ ok ]
nm-dispatcher: Caught signal 15, shutting down...
localmount               | * Unmounting loop devices
localmount               | * Unmounting filesystems
localmount               | *   Unmounting /var/at-log ... [ ok ]
localmount               | *   Unmounting /var/tmp ... [ ok ]
localmount               | *   Unmounting /var/app/volumes ... [ ok ]
localmount               | *   Unmounting /var/app/rollback/volumes ... [ ok ]
localmount               | *   Unmounting /var/lib/containers/storage_readonly ... [ ok ]
localmount               | *   Unmounting /var/log ... [ ok ]
localmount               | *   Unmounting /tmp ... [ ok ]
killprocs                | * Terminating remaining processes ... [ ok ]
killprocs                | * Killing remaining processes ... [ ok ]
mount-ro                 | * Remounting remaining filesystems read-only ... [ ok ]
mount-ro                 | *   Remounting / read only ... [ ok ]
indicator_signals        | * Signaling external devices we are shutting down ... [ ok ]
The system is going down NOW!
Sent SIGTERM to all processes
Sent SIGKILL to all processes
Requesting system poweroff
[  274.621389] imx2-wdt 20bc000.watchdog: Device shutdown: Expect reboot!
[  274.628443] reboot: Power down
[警告]

haltコマンドで終了させた場合、「reboot: System halted」と表示されてから約128秒後、Armadilloは自動的に再起動します。確実に終了させるためにもpoweroffコマンドを利用してください。

[警告]

電源を再投入する際は、コンデンサに蓄えられた電荷を抜くため、電源を切断後、一定時間以上待つ必要があります。 開発セット付属のACアダプタの場合に必要な時間は以下のとおりです。

  • DCプラグ側で電源を切断した場合 : 約5秒
  • ACプラグ側で電源を切断した場合 : 約1分

コンデンサに蓄えられた電荷が抜ける前に電源を再投入した場合、 電源シーケンスが守られず、起動しない等の動作不具合の原因となります。

3.1.7.5. minicom の終了

minicomを終了させるには、まず Ctrl-a に続いて q キーを入力します。その後、以下のように表示されたら「Yes」にカーソルを合わせてEnterキーを入力するとminicomが終了します。

+-----------------------+
| Leave without reset? |
|     Yes       No     |
+-----------------------+

図3.45 minicom終了確認


3.1.8. ユーザー登録

アットマークテクノ製品をご利用のユーザーに対して、 購入者向けの限定公開データの提供や大切なお知らせをお届けするサービスなど、 ユーザー登録すると様々なサービスを受けることができます。 サービスを受けるためには、「アットマークテクノ Armadilloサイト」 にユーザー登録をする必要があります。

ユーザー登録すると次のようなサービスを受けることができます。

  • 製品仕様や部品などの変更通知の閲覧・配信
  • 購入者向けの限定公開データのダウンロード
  • 該当製品のバージョンアップに伴う優待販売のお知らせ配信
  • 該当製品に関する開発セミナーやイベント等のお知らせ配信

詳しくは、「アットマークテクノ Armadilloサイト」をご覧ください。

3.1.8.1. 購入製品登録

ユーザー登録完了後に、購入製品登録することで、「購入者向けの限定公開データ」をダウンロードすることができるようになります。

購入製品登録の詳しい手順は以下のURLをご参照ください。

以上で開発環境のセットアップと動作確認の手順は終了です。

3.2. アプリケーション開発の流れ

基本的な Armadillo-640 でのアプリケーション開発の流れを図3.46「アプリケーション開発の流れ」に示します。

本章では、図3.46「アプリケーション開発の流れ」に示す開発時の流れに沿って手順を紹介していきます。

images/common-images/development-flow.png

図3.46 アプリケーション開発の流れ


3.3. 開発前に知っておくべき Armadillo Base OS の機能・特徴

「Armadillo Base OSとは」にて Armadillo Base OS についての概要を紹介しましたが、開発に入るにあたってもう少し詳細な概要について紹介します。

3.3.1. 一般的な Linux OS 搭載組み込み機器との違い

images/abos-images/development-abos-debian-diff.png

Linux OS 搭載組み込み機器ではアプリケーションの実行環境をユーザーランド上に直接用意し、Systemdなどでアプリケーションを自動実行させるのが一般的です。 Armadillo Base OS 搭載機器では、アプリケーションの実行環境をコンテナ内に用意して、コンテナ起動用設定ファイルを所定の場所に配置することでコンテナ(=アプリケーション)を自動実行させます。

また、Linux OS 搭載組み込み機器では、ストレージの保護のために overlayfs で運用するのが一般的です。 そのため、アプリケーションが出力するログや画像などのデータは、 USBメモリなどの外部デバイスに保存する必要があります。 Armadillo Base OS 搭載機器もルートファイルシステムが overlayfs 化されていますが、内部に USBメモリなどと同じように使用できるユーザーデータディレクトリを持っており、別途外部記録デバイスを用意しておく必要はありません。

Armadillo Base OS 搭載機器は、標準でセキュアエレメントを搭載しており、対応した暗号化方式の認証鍵や証明書を安全に保存・利用することが可能です。

3.3.2. Armadillo Base OS 搭載機器のソフトウェア開発手法

images/abos-images/development-abos-app.png

Armadillo Base OS 搭載機器上で動作するソフトウェアの開発は、基本的に作業用PC上で行います。

ネットワークの設定は ABOS Web という機能で、コマンドを直接打たずとも設定可能です。

開発環境として、ATDE(Atmark Techno Development Environment)という仮想マシンイメージを提供しています。 その中で、ABOSDE(Armadillo Base OS Development Environment)という、Visual Studio Code にインストールできる開発用エクステンションを利用してソフトウェア開発を行います。

ABOSDE を使用することで、コンテナ及びコンテナ自動起動用設定ファイルの作成、コンテナ内におけるパッケージのインストール、コンテナ内で動作するアプリケーション本体の開発をすべてVS Code内で行うことができます。

3.3.3. アップデート機能について

Armadillo-640 では、開発・製造・運用時にソフトウェアを書き込む際に、 SWUpdate という仕組みを利用します。

3.3.3.1. SWUpdate とは

SWUpdateは、デバイス上で実行されるプログラムで、ネットワーク/ストレージ経由でデバイスのソフトウェアを更新することができます。 Stefano Babic, DENX software engineering, Germany によってオープンソースで開発が進められています。

Armadillo-640 では、 SWUpdateを利用することで次の機能を実現しています。

  • 機密性、完全性、真正性の担保
  • A/Bアップデート(アップデートの二面化)
  • リカバリーモード
  • ソフトウェアの圧縮、暗号化、署名付与
  • Armadillo Twin でのリモートアップデート対応
  • Web サーバーでのリモートアップデート対応
  • ダウングレードの禁止
[注記]

2024年2月までは、hawkBit の WebUI を利用したアップデートも紹介していましたが、 hawkBit は 2024年3月22日 に行われたバージョン 0.5.0 へのアップデートで、 これまで採用していた Web UI を廃止しました。 これに伴い、今後 OTA によるアップデートを行いたい場合は、 Armadillo Twin の利用を推奨します。

なお、hawkBit 0.4.1 の配布は継続していますので、こちらを利用する場合は Armadillo-640 開発用ツール から 「Hawkbit docker-composeコンテナ」 をダウンロードして展開してください。

hawkBit に関する詳細な情報は hawkBit 公式サイト を参照してください。

3.3.3.2. SWU イメージとは

swuパッケージは、SWUpdate独自のソフトウェアの配布フォーマットです。 SWUpdateでは、1回のアップデートは1つのswuパッケージで行われます。

swuパッケージには、次のような様々なものを含めることができます。

  • アップデート対象のイメージファイル
  • アップデート対象のイメージファイルのチェックサム
  • アップデート前後に実行するスクリプト
  • 書き込み先ストレージの情報
  • U-Boot 環境変数の書き換え情報
  • ソフトウェアのバージョン情報
  • etc…

SWU イメージは swupdate (https://sbabic.github.io/swupdate/swupdate.html) によって Armadillo Base OS上で検証とインストールが実行されます。 SWU イメージを Armadillo に転送するための方法は、用途や状況に合わせて様々な方法を用意しています。例えば、 USB メモリから読み取る、ウェブサーバーからダウンロードするなどです。

3.3.3.3. 機密性、完全性、真正性の担保

ユーザーは SWU イメージをネットワーク/ストレージ経由で Armadillo にインストールします。

インターネットを通じて Armadillo にインストールする場合、以下の脅威が存在することが考えられます。

  • 攻撃者が正規のユーザーを偽りデータをインストールする(なりすまし)
  • データの一部を悪意のあるコードに書き換えられる(改ざん)
  • データを盗み見される(盗聴)

Armadillo Base OS では暗号化技術、SHA-256 によるハッシュ化、デジタル署名を駆使することで、インストールするデータに対する機密性、完全性、真正性を保証します。

それらの機能は SWUpdate によって実現しています。 SWUpdate は以下の対策を提供します。

  • SWU イメージ内の Armadillo にインストールするデータを暗号化する
  • デジタル署名により正規の SWU イメージであることを保証する
  • 復号したデータに対してもチェックサムの値を計算して、インストールするデータが正しいことを保証する

これらの対策により、たとえ攻撃者が不正な SWU イメージを Armadillo に送信したとしてもデジタル署名により正規の SWU イメージでないことが分かります。

攻撃者がインターネット上で SWU イメージ内のデータを書き換えたとしても、インストール前にそのデータに対してチェックサムが正しいかを確認します。 そのため、不正なデータが Armadillo にインストールされることはありません。

また、攻撃者がネットワーク上で SWU イメージのデータを盗み見たとしても暗号化されているので、重要なデータが漏洩することもありません。

3.3.3.4. A/Bアップデート(アップデートの二面化)

A/B アップデートは、 Flash メモリにパーティションを二面確保し、 アップデート時には交互に利用する仕組みです。

常に使用していない方のパーティションを書き換えるため次の特徴を持ちます。

  • ○ アップデートによって動作中のソフトウェアは破壊されない
  • ○ 書き込みが電源断などで中断しても、すぐに復帰出来る
  • ○ 機器が動作中に書き込みが出来る
  • × 使用Flashメモリ量が増える

3.3.3.5. ロールバック(リカバリー)

アップデート直後に起動に失敗した場合、起動可能な状態へ復帰するためアップデート前の状態にロールバックします。

ロールバック状態の確認は 「ロールバック状態を確認する」 を参照してください。

自動ロールバックが動作する条件は以下の通りです:

  • アップデート直後の再起動、または「 abos-ctrl rollback-clone 」コマンドを実行した後(アップデートが成功した後では古いバージョンに戻りません)
  • 以下のどちらかに該当した場合:

    • rootfs にブートに必要なファイルが存在しない (/boot/uImage, /boot/armadillo.dtb)
    • 起動を 3 回試みて、Linux ユーザーランドの「reset_bootcount」サービスの起動まで至らなかった

また、ユーザースクリプト等で「abos-ctrl rollback」コマンドを実行した場合にもロールバック可能となります。 このコマンドで「 --allow-downgrade 」オプションを設定すると古いバージョンに戻すことも可能です。

いずれの場合でもロールバックが実行されると /var/at-log/atlog にログが残ります。

[注記]

Armadillo Base OS 3.19.1-at.4 以前のバージョンではアップデート直後の条件が存在しなかったため、古いバージョンに戻ることができる問題がありました。

最新の Armadillo Base OS へのアップデートを推奨しますが、上記バージョン以前の Armadillo Base OS をご利用でダウングレードを防ぎたい場合は、以下のコマンドを入力することで回避可能です:

[armadillo ~]# sed -i -e 's/fw_setenv bootcount/& \&\& fw_setenv upgrade_available/' /etc/init.d/reset_bootcount
[armadillo ~]# tail -n 3 /etc/init.d/reset_bootcount
        fw_setenv bootcount && fw_setenv upgrade_available
        eend $? "Could not set bootloader env"
}
[armadillo ~]# persist_file -v /etc/init.d/reset_bootcount
'/mnt/etc/init.d/reset_bootcount' -> '/target/etc/init.d/reset_bootcount'

3.3.3.6. SWU イメージのインストール

イメージをインストールする方法として以下に示すような方法があります。

  • 手元でイメージをインストールする方法

    • ABOS Web を使用した手動インストール
    • ABOSDE から ABOS Web を使用した手動インストール
    • USBメモリまたは microSD カードからの自動インストール
    • 外部記憶装置からイメージのインストール(手動)
  • リモートでイメージをインストールする方法

    • Armadillo Twin を使用した自動インストール
    • ウェブサーバーからイメージのインストール(手動)
    • ウェブサーバーからの定期的な自動インストール

それぞれのインストール方法の詳細については、以下に記載しております。 もし、作成した SWU イメージのインストールに失敗する場合は、「swupdate がエラーする場合の対処」をご覧ください。

  • ABOS Web を使用した手動インストール

    Armadillo-640 で動作している Web アプリケーションのABOS Webを使用してアップデートすることができます。 「SWUインストール」を参考にしてください。

  • ABOSDE から ABOS Web を使用した手動インストール

    VS Code 拡張機能の ABOSDE を使用することで、Armadillo-640 で動作している ABOS Web 経由でアップデートすることができます。 「Armadillo に SWU をインストールする」を参考にしてください。

  • USBメモリまたはmicroSDカードからの自動インストール

    Armadillo-640にUSBメモリを接続すると自動的にアップデートが始まります。 アップデート終了後にArmadillo-640は自動で再起動します。

    USBメモリやmicroSDカードをvfatもしくはext4形式でフォーマットし、作成した.swuのファイルをディレクトリを作らずに配置してください。

    [ティップ]

    ATDE上でUSBメモリ/microSDカードのパーティションを作成・フォーマットする方法

    https://armadillo.atmark-techno.com/howto/atde-partition-howto

    [ATDE ~/mkswu]$ df -h
    Filesystem           Size  Used Avail Use% Mounted on
    : (省略)
    /dev/sda1        15G  5.6G  9.1G  39% /media/USBDRIVE 1
    [ATDE ~/mkswu]$ cp initial_setup.swu /media/USBDRIVE/ 2
    [ATDE ~/mkswu]$ umount /media/USBDRIVE 3

    1

    USBメモリがマウントされている場所を確認します。

    2

    ファイルをコピーします。

    3

    /media/USBDRIVEをアンマウントします。コマンド終了後にUSBメモリを取り外してください。

    エラーの場合、/var/log/messageに保存されます。例えば、コンソールで証明書が間違っているイメージのエラーは以下の様に表示されます。

    [armadillo ~]# tail /var/log/messages
    Nov 19 10:48:42 user.notice swupdate-auto-update: Mounting sda0 on /mnt
    Nov 19 10:48:42 user.notice swupdate-auto-update: Trying update /mnt/initial_setup.swu
    Nov 19 10:48:42 user.info swupdate: START Software Update started !
    Nov 19 10:48:42 user.err swupdate: FAILURE ERROR : Signature verification failed 1
    Nov 19 10:48:42 user.err swupdate: FAILURE ERROR : Compatible SW not found
    Nov 19 10:48:42 user.err swupdate: FATAL_FAILURE Image invalid or corrupted. Not installing ...

    1

    証明書エラーのメッセージ。

  • 外部記憶装置からイメージのインストール(手動)

    USBメモリやmicroSDカード等の外部記憶装置のルートディレクトリ以外にSWUイメージを保存して、イメージのインストールを行います。 ルートディレクトリに保存すると自動アップデートが行われますので、/var/log/messagesを確認してください。

    以下は外部記憶装置が/dev/mmcblk1p1(microSDカード)として認識された場合に、イメージのインストールを行う例です。

    [armadillo ~]# mount /dev/mmcblk1p1 /mnt
    [armadillo ~]# swupdate -i /mnt/swu/initial_setup.swu
    SWUpdate v5f2d8be-dirty

    Licensed under GPLv2. See source distribution for detailed copyright notices.

    [INFO ] : SWUPDATE running :  [main] : Running on AGX4500 Revision at1
    [INFO ] : SWUPDATE started :  Software Update started !
    [INFO ] : SWUPDATE running :  [read_lines_notify] : No base os update: copying current os over
    [INFO ] : SWUPDATE running :  [read_lines_notify] : Removing unused containers
    [INFO ] : SWUPDATE running :  [read_lines_notify] : swupdate triggering reboot!
    Killed
  • Armadillo Twin を使用した自動インストール

    Armadillo Twin で Armadillo-640 を複数台管理してアップデートすることができます。 「Armadillo Twin から複数の Armadillo をアップデートする」を参考にしてください。

  • ウェブサーバーからイメージのインストール(手動)

    SWUイメージをウェブサーバーにアップロードして、イメージのインストールを行います。 以下は、http://server/initial_setup.swu のイメージをインストールする例です。

[armadillo ~]# swupdate -d '-u http://server/initial_setup.swu'
SWUpdate v5f2d8be-dirty

Licensed under GPLv2. See source distribution for detailed copyright notices.

[INFO ] : SWUPDATE running :  [main] : Running on AGX4500 Revision at1
[INFO ] : SWUPDATE running :  [channel_get_file] : Total download size is 25 kB.
[INFO ] : SWUPDATE started :  Software Update started !
[INFO ] : SWUPDATE running :  [read_lines_notify] : No base os update: copying current os over
[INFO ] : SWUPDATE running :  [read_lines_notify] : Removing unused containers
[INFO ] : SWUPDATE running :  [read_lines_notify] : swupdate triggering reboot!
Killed
  • ウェブサーバーからの定期的な自動インストール

    swupdate-urlを有効にしたら、定期的にチェックしてインストールします。 以下はサービスの有効化とタイミングの設定の例です。

    [armadillo ~]# rc-update add swupdate-url 1
    [armadillo ~]# persist_file /etc/runlevels/default/swupdate-url 2
    [armadillo ~]#
        echo https://download.atmark-techno.com/armadillo-640/image/baseos-600-latest.swu \
                            > /etc/swupdate.watch 3
    [armadillo ~]# echo 'schedule="0 tomorrow"' > /etc/conf.d/swupdate-url
    [armadillo ~]# echo 'rdelay="21600"' >> /etc/conf.d/swupdate-url 4
    [armadillo ~]# persist_file /etc/swupdate.watch /etc/conf.d/swupdate-url 5

    1

    swupdate-urlサービスを有効します。

    2

    サービスの有効化を保存します。

    3

    イメージのURLを登録します。一行ごとにイメージのURLを設定することができ、複数行にイメージのURLを設定することができます。

    4

    チェックやインストールのスケジュールを設定します。

    5

    変更した設定ファイルを保存します。

    USBメモリからのアップデートと同様に、ログは/var/log/messagesに保存されます。

    [ティップ]

    initial_setupのイメージを作成の際に /usr/share/mkswu/examples/enable_swupdate_url.desc を入れると有効にすることができます。

3.3.4. ファイルの取り扱いについて

Armadillo Base OS ではルートファイルシステムに overlayfs を採用しています。

その為、ファイルを変更した後 Armadillo の電源を切ると変更内容は保持されません。 開発中などに rootfs の変更内容を保持するには、変更したファイルに対して persist_file コマンドを使用します。

[armadillo ~]# echo test > test
[armadillo ~]# persist_file -v test
'/root/test' -> '/mnt/root/test'

図3.47 persist_file コマンド実行例


persist_file コマンドの詳細については、「persist_file について」を参照してください。

また、 SWUpdate によってルートファイルシステム上に配置されたファイルについては、 persist_file を実行しなくても保持されます。 開発以外の時は安全のため、 persist_file コマンドではなく SWUpdate による更新を実行するようにしてください。

3.3.4.1. 電源を切っても保持されるディレクトリ(ユーザーデータディレクトリ)

「ファイルの取り扱いについて」 にて、 Armadillo Base OS 上のファイルは通常、 persist_file コマンドを実行せずに電源を切ると変更内容が保存されないと紹介しましたが、表3.3「電源を切っても保持されるディレクトリ(ユーザーデータディレクトリ)」に示すディレクトリ内にあるファイルはこの限りでありません。

表3.3 電源を切っても保持されるディレクトリ(ユーザーデータディレクトリ)

ディレクトリ 備考

/var/app/volumes

SWUpdate の最中や後も保持され続けます。ロールバックが発生しても、アップデート前の状態には戻りません。ログやデータベースなど、アプリケーションが動作中に作成し続けるようなデータはこのディレクトリに保存してください。

/var/app/rollback/volumes

SWUpdate の最中や後も保持され続けます。ロールバックが発生すると、アップデート前の状態に戻ります。コンフィグファイルなど、アプリケーションのバージョンに追従してアップデートするようなデータはこのディレクトリに保存してください。


[ティップ]

コンテナを前のバージョンに戻した場合(ロールバック)、/var/app/rollback/volumes/ のデータの前のバージョンに戻ります。

その為、アプリケーションのバージョンに依存するようなデータは /var/app/rollback/volumes/ に入れることを推奨します。

mkswuswdesc_files (--extra-os 無し)と podman_startadd_volumes では、相対パスはそのディレクトリをベースにします。 /var/app/rollback/volumes/myvolumemyvolume で簡潔に指定できます。

[警告]

Copy-on-Write (CoW) について。

この二つの volumes ディレクトリは btrfs と呼ばれるファイルシステムに保存されています。 btrfs ではデータは Copy on Write(CoW)を使ってデータ完全性を保証しますが、その保証にはコストがあります。

数百 MB のファイルに小さな変更を頻繁に行う場合 CoW を無効化することを推奨します。 CoW を無効化されたファイルにチェックサムが入らなくなりますので、極端な場合以外に残してください。

[armadillo ~]# cd /var/app/volumes/
[armadillo /var/app/volumes]# mkdir database
[armadillo /var/app/volumes]# chattr +C database 1
[armadillo /var/app/volumes]# echo example data > database/example
[armadillo /var/app/volumes]# lsattr database/ 2
---------------C---- database/example

図3.48 chattr によって copy-on-write を無効化する例


1

chattr +C でディレクトリに NoCow を設定します。これから作成されるファイルが NoCow で作成されます。すでに存在していたファイルに影響ないのでご注意ください。

2

lsattr 確認します。リストの C の字があればファイルが「no cow」です。

3.3.5. インストールディスクについて

インストールディスクは、 Armadillo の eMMC の中身をまとめて書き換えることのできる microSD カードを指します。 インストールディスクは、インストールディスクイメージを microSD カードに書き込むことで作成できます。

インストールディスクには以下の2つの種類があります。

  • 初期化インストールディスク

    Armadillo-640 インストールディスクイメージ にある標準イメージです。 Armadillo を初期化する際に使用します。

  • 開発が完了した Armadillo-640 をクローンするためのインストールディスク。

    量産時など、特定の Armadillo を複製する際に使用されます。 詳しくは、4章量産編で説明します。

3.3.5.1. 初期化インストールディスクの作成

  1. 512 MB 以上の microSD カードを用意してください。
  2. 標準のインストールディスクイメージを使用する場合は、 Armadillo-640 インストールディスクイメージ から 「Armadillo Base OS」を ATDE にダウンロードしてください。

    「Armadilloのソフトウェアをビルドする」 でビルドしたイメージを使用してインストールディスクを作成したい場合は、 以下のコマンドを実行して、インストールディスクイメージを作成してください。

    [ATDE ~/build-rootfs-[VERSION]]$ sudo ./build_image.sh --board a600
    : (省略)
    [ATDE ~/build-rootfs-[VERSION]]$ ls baseos-600*img
    baseos-600-[VERSION].img
    [ATDE ~/build-rootfs-[VERSION]]$ sudo ./build_image.sh --board a600 \
            --boot ~/imx-boot-[VERSION]/imx-boot_armadillo_600 \
            --installer ./baseos-600-[VERSION].img

    コマンドの実行が完了すると、baseos-600-[VERSION]-installer.img というファイルが作成されていますので、 こちらを使用してください。

[ティップ]

標準のインストールディスクイメージは、シリアルコンソールの出力に CON9 を使用します。 オプションモジュール等を使用しシリアルコンソールの出力を CON3 へ変更したい場合は、 「Armadillo Base OS インストールディスクイメージ(UART3コンソール)」を使用するか、 build_image.sh 実行時のオプションに --uboot-env console=ttymxc2,115200 を追加してください。

ABOS 3.19.1-at.3 以降のバージョンで abos-ctrl make-installer を実行してインストールディスクイメージを作成した場合は、現在の設定を自動的に取り込みます。

インストールディスクの出力だけではなく、インストールされた後にも適用されます。

  1. ATDE に microSD カードを接続します。詳しくは「取り外し可能デバイスの使用」を参考にしてください。
  2. microSD カードのデバイス名を確認します

    [ATDE ~]$ ls /dev/sd?
    /dev/sda  /dev/sdb
    [ATDE ~]$ sudo fdisk -l /dev/sdb
    Disk /dev/sdb: 7.22 GiB, 7751073792 bytes, 15138816 sectors
    Disk model: SD/MMC
    : (省略)
  3. microSD カードがマウントされている場合、アンマウントします。

    [ATDE ~]$ mount
    : (省略)
    /dev/sdb1 on /media/52E6-5897 type ext2 (rw,nosuid,nodev,relatime,uid=1000,gid=1000,fmask=0022,dmask=0077,codepage=cp437,iocharset=utf8,shortname=mixed,showexec,utf8,flush,errors=remount-ro,uhelper=udisks)
    [ATDE ~]$ sudo umount /dev/sdb1
  4. ダウンロードしたファイルを展開し、imgファイルをmicroSDカードに書き込んでください。

    Linux PCの場合、以下のようにmicroSDカードに書き込むことができます。

    [ATDE ~]$ unzip baseos-600-installer-[VERSION].zip
    [ATDE ~]$ sudo dd if=baseos-600-installer-[VERSION].img \
                      of=/dev/sdb bs=1M oflag=direct status=progress

    また、Windowsの場合、エクスプローラー等でZipファイルからimgファイルを取り出し、「Win32 Disk Imager」などを使用してmicroSDカードに書き込むことができます。

[注記]

インストールディスク作成時に SBOM を作成する場合は build_image.sh の引数に --sbom を渡してください。 ライセンス情報等を記載するためのコンフィグファイルはデフォルトは baseos_sbom.yaml となっています。 コンフィグファイルを変更する場合は --sbom-config <config> に引数を入れてください。 また、コンテナイメージを含める場合等に外部の SBOM を入れる必要がある場合は --sbom-external <sbom> に引数を入れてください。 SBOM のライセンス情報やコンフィグファイルの設定方法については 「ビルドしたルートファイルシステムの SBOM を作成する」 をご覧ください。

3.3.5.2. インストールディスクを使用する

  1. JP1 と JP2 をジャンパーピンでショート(SDブートに設定)させ、microSDカードを microSD スロットに挿入します。
  2. 電源を投入すると、1分程度でeMMCのソフトウェアの初期化が完了します。
  3. 完了すると電源が切れます(LED が消灯、コンソールに reboot: Power down が表示)。
  4. 電源を取り外し、続いて JP1 と JP2 ジャンパーとmicroSDカードを外してください。
  5. 10秒以上待ってから再び電源を入れると、初回起動時と同じ状態になります。

3.4. ハードウェアの設計

Armadillo-640の機能拡張や信頼性向上のための設計情報について説明します。

3.4.1. 信頼性試験データについて

Armadillo-640の各種信頼性試験データを、「アットマークテクノ Armadilloサイト」から 「購入者向けの限定公開データ」としてダウンロード可能ですのでご確認ください。

3.4.2. 放射ノイズ

CON11(LCD拡張インターフェース)を使用して、Armadillo-640と拡張基板を接続すると、 放射ノイズが問題になる場合があります。 特に、オーディオアンプのような電力が大きく変動するデバイスを拡張基板に搭載する場合、 FFCのGND線の接続のみでは強い放射ノイズが発生する可能性があります。 放射ノイズを減らすために、以下の対策が効果的です。

  • シールド付FFCを使用する

    • 長さが余る場合は、ケーブルを折りたたむ
    • シールドは拡張基板のGNDに接続する
  • Armadillo-640のGND(固定穴等)と拡張基板のGNDを太い導線や金属スペーサ等で接続する
  • 未使用の拡張ピンはLowレベル出力とする
  • 使用する拡張ピンはコンデンサ(1000pF程度)を介してGNDと接続する

3.4.3. ESD/雷サージ

Armadillo-640のESD耐性を向上させるために、以下の対策が効果的です。

  • Armadillo-640を金属筐体に組み込み、GND(固定穴)を金属ねじ等で接続する
  • 金属筐体を接地する

また、Armadillo-640に接続されたケーブルが屋外に露出するような設置環境では、 ケーブルに侵入した雷サージ等のストレスによりインターフェース回路が破壊される場合があります。 ストレスへの耐性を向上させるには、以下の対策が効果的です。

  • 通信対向機とのGND接続を強化する
  • シールド付きのケーブルを使用する

3.4.4. 放熱

Armadillo Base OS には標準で、 CPU や SoC の温度をプロファイリングするソフトウェアが搭載されているので、温度設計にお役立てください。 詳細は「動作中の Armadillo の温度を測定する」を参照してください。

3.4.5. 周辺装置との接続

Armadillo-640 開発セットと周辺装置の接続例を図3.49「Armadillo-640の接続例」に示します。

images/a640-connection.svg

図3.49 Armadillo-640の接続例


images/common-images/callouts/1.svg
Armadillo-640
images/common-images/callouts/2.svg
ACアダプタ(5V/2A)
images/common-images/callouts/3.svg
作業用PC
images/common-images/callouts/4.svg
USBシリアル変換アダプタ
images/common-images/callouts/5.svg
USB2.0ケーブル(A-miniBタイプ)
images/common-images/callouts/6.svg
LAN HUB
images/common-images/callouts/7.svg
Ethernetケーブル
images/common-images/callouts/8.svg
microSDカード
images/common-images/callouts/9.svg
USBメモリ
images/common-images/callouts/10.svg
シリアルクロスケーブル

3.4.6. 拡張ボードの設計

Armadillo-640の拡張インターフェース(CON8、CON9、CON14)には、 複数の機能をもった信号線が接続されており、様々な機能拡張が可能です。

拡張インターフェースに接続する基板を設計する際の制限事項について、説明します。

3.4.6.1. ピンアサイン

Armadillo-640では、表2.2「仕様」の拡張インターフェースの欄にあるとおりの機能が拡張できます。 ただし、ここに記載の拡張数は、優先的に機能を割り当てた場合の最大数ですので、必要な機能がすべて実現できるかは、 『Armadillo-640 マルチプレクス表』で検討する必要があります。

マルチプレクス表では、各ピンに割り当て可能な機能の他に、リセット後の信号状態、プルアップ/ダウン抵抗の有無等の情報を確認することができます。

各機能の詳細な仕様が必要な場合は、NXP Semiconductorsのホームページからダウンロード可能な、 『i.MX 6ULL Applications Processor Reference Manual』をご確認ください。 Armadillo-640固有の情報を除いて、回路設計に必要な情報はこれらのマニュアルに、すべて記載されています。 検索しやすいように、マルチプレクス表や「CON8、CON9、CON14(拡張インターフェース)」にi.MX 6ULLのピン名やコントローラー名を記載しておりますので、是非ご活用ください。

[ティップ]

Armadillo-640 マルチプレクス表は 「Armadillo-640 マルチプレクス表」からダウンロードしてください。

3.4.6.2. CON8、CON9、CON14(拡張インターフェース)

CON8、CON9、CON14は機能拡張用のインターフェースです。 複数の機能(マルチプレクス)をもったi.MX6ULLの信号線、パワーマネジメントICのON/OFF信号、i.MX6ULLのPWRON信号等が接続されています。

[警告]

複数箇所に割り当て可能な信号(USDHC2、UART1、ESPI1、I2C2等)がありますが、 同じ信号は複数ピンで同時利用できません。

表3.4 CON8 信号配列

ピン番号 ピン名 I/O 説明

1

GND

Power

電源(GND)

2

GND

Power

電源(GND)


表3.5 CON9 信号配列

ピン番号 ピン名 I/O 説明

1

GPIO1_IO22

In/Out

拡張入出力、i.MX6ULLのUART2_CTS_Bピンに接続(CTS/RTS信号線を利用する際の注意点)

2

GPIO1_IO23

In/Out

拡張入出力、i.MX6ULLのUART2_RTS_Bピンに接続(CTS/RTS信号線を利用する際の注意点)

3

GPIO1_IO17

In/Out

拡張入出力、i.MX6ULLのUART1_RX_DATAピンに接続

4

GPIO1_IO31

In/Out

拡張入出力、i.MX6ULLのUART5_RX_DATAピンに接続

5

GPIO1_IO16

In/Out

拡張入出力、i.MX6ULLのUART1_TX_DATAピンに接続

6

GPIO1_IO30

In/Out

拡張入出力、i.MX6ULLのUART5_TX_DATAピンに接続

7

VCC_3.3V

Power

電源(VCC_3.3V)

8

VCC_3.3V

Power

電源(VCC_3.3V)

9

GND

Power

電源(GND)

10

GND

Power

電源(GND)

11

ONOFF

In

i.MX6ULLのON/OFF信号、オープンドレイン入力、i.MX6ULLのONOFFピンに接続、i.MX6ULL内部で100kΩプルアップ(VDD_SNVS_3V)されています。

12

PWRON

In

パワーマネジメントICのPWRON信号、オープンドレイン入力、パワーマネジメントICのPWRONピンとi.MX6ULLのPMIC_ON_REQピンに接続、i.MX6ULL内部で100kΩプルアップ(VDD_SNVS_3V)されています。

13

GPIO3_IO23

In/Out

拡張入出力、i.MX6ULLのLCD_DATA18ピンに接続、基板上で10kΩプルダウンされています。

14

GPIO3_IO24

In/Out

拡張入出力、i.MX6ULLのLCD_DATA19ピンに接続、基板上で10kΩプルダウンされています。

15

GPIO3_IO25

In/Out

拡張入出力、i.MX6ULLのLCD_DATA20ピンに接続、基板上で10kΩプルダウンされています。

16

GPIO3_IO26

In/Out

拡張入出力、i.MX6ULLのLCD_DATA21ピンに接続、基板上で10kΩプルダウンされています。

17

GPIO3_IO27

In/Out

拡張入出力、i.MX6ULLのLCD_DATA22ピンに接続、基板上で10kΩプルダウンされています。

18

GPIO3_IO28

In/Out

拡張入出力、i.MX6ULLのLCD_DATA23ピンに接続、基板上で10kΩプルダウンされています。

19

GND

Power

電源(GND)

20

VCC_3.3V

Power

電源(VCC_3.3V)

21

USB2_DN

In/Out

USBマイナス側信号、i.MX6ULLのUSB_OTG2_DNピンに接続

22

USB2_DP

In/Out

USBプラス側信号、i.MX6ULLのUSB_OTG2_DPピンに接続

23

USB2_VBUS

Power

電源(USB_OTG2_VBUS)、i.MX6ULLのUSB_OTG2_VBUSピンに接続

24

USB2_EN

In

USB OTG2の切り替え信号、(Low: USB OTG2をCON9で使用する、High: USB OTG2をCON5で使用する)、基板上で10kΩプルアップ(VCC_3.3V)されています。

25

GPIO4_IO06

In/Out

拡張入出力、i.MX6ULLのNAND_DATA04ピンに接続

26

GPIO4_IO07

In/Out

拡張入出力、i.MX6ULLのNAND_DATA05ピンに接続

27

GPIO4_IO08

In/Out

拡張入出力、i.MX6ULLのNAND_DATA06ピンに接続

28

GPIO4_IO09

In/Out

拡張入出力、i.MX6ULLのNAND_DATA07ピンに接続


[警告]CTS/RTS信号線を利用する際の注意点

i.MX6ULL の CTS、RTS 信号は一般的な UART の信号と名前が逆になっています。誤接続に注意してください。

[警告]CON9のブートモード設定ピンについて

CON9の17ピン(GPIO3_IO27)及び18ピン(GPIO3_IO28)は、i.MX6ULLの内蔵ROMによるブートモード設定ピンを兼用しています。 電源投入時、ブードモード設定のために、基板上のプルダウン抵抗でLowレベルの状態を保持しています。 意図しない動作を引き起こす原因となるため、 電源投入時からU-Bootが動作するまでは、Lowレベルを保持した状態でご使用ください。 ブートモード設定の詳細につきましては、NXP Semiconductorsのホームページからダウンロード可能な 『i.MX 6ULL Applications Processor Reference Manual』をご参照ください。

表3.6 CON14 信号配列

ピン番号 ピン名 I/O 説明

1

VCC_3.3V

Power

電源(VCC_3.3V)

2

GND

Power

電源(GND)

3

GPIO1_IO20

In/Out

拡張入出力、i.MX6ULLのUART2_TX_DATAピンに接続

4

GPIO1_IO21

In/Out

拡張入出力、i.MX6ULLのUART2_RX_DATAピンに接続


3.4.7. 電気的仕様

3.4.7.1. 絶対最大定格

表3.7 絶対最大定格

項目 記号 Min. Max. 単位 備考

電源電圧

VCC_5V

-0.3

6.0

V

-

入出力電圧(USB信号以外)

VI,VO

-0.3

OVDD+0.3

V

OVDD=VCC_3.3V

入力電圧(USB信号)

VI_USB

-0.3

3.63

V

USB_OTG1_DP, USB_OTG1_DN, USB_OTG2_DP, USB_OTG2_DN

RTCバックアップ電源電圧

RTC_BAT

-0.3

3.6

V

-

使用温度範囲

Topr

-20

70

結露なきこと


[警告]

絶対最大定格は、あらゆる使用条件や試験状況において、瞬時でも超えてはならない値です。上記の値に対して余裕をもってご使用ください。

3.4.7.2. 推奨動作条件

表3.8 推奨動作条件

項目 記号 Min. Typ. Max. 単位 備考

電源電圧

VCC_5V

4.75

5

5.25

V

-

RTCバックアップ電源電圧

RTC_BAT

2.75 [a]

-

3.3

V

Topr=+25℃

使用温度範囲

Ta

-20

25

70

V

結露なきこと

[a] S/N: 009C00010001~009C00060102のArmadillo-640では、下限電圧2.95Vです。


3.4.7.3. 入出力インターフェースの電気的仕様

表3.9 入出力インターフェース(電源)の電気的仕様

項目 記号 Min. Typ. Max. 単位 備考

5V 電源電圧

VCC_5V
USB_OTG1_VBUS
USB_OTG2_VBUS

4.75

5

5.25

V

-

3.3V 電源電圧

VCC_3.3V

3.102

3.3

3.498

V

-


表3.10 入出力インターフェースの電気的仕様(OVDD = VCC_3.3V)

項目 記号 Min. Max. 単位 備考

ハイレベル出力電圧

VOH

OVDD-0.15

OVDD

V

IOH = -0.1mA, -1mA

ローレベル出力電圧

VOL

0

0.15

V

IOL = 0.1mA, 1mA

ハイレベル入力電圧[a]

VIH

0.7×OVDD

OVDD

V

-

ローレベル入力電圧[a]

VIL

0

0.3×OVDD

V

-

ローレベル入力電圧(ONOFF信号)

VIL

0

0.9

V

-

ローレベル入力電圧(PWRON信号 )

VIL

0

0.5

V

-

ローレベル入力電圧(EXT_RESET_B 信号)

VIL

0

0.19

V

-

入力リーク電流(no Pull-up/Pull-down)

IIN

-1

1

μA

-

Pull-up抵抗(5kΩ)

-

4

6

-

Pull-up抵抗(47kΩ)

-

37.6

56.4

-

Pull-up抵抗(100kΩ)

-

80

120

-

Pull-down抵抗(100kΩ)

-

80

120

-

[a] オーバーシュートとアンダーシュートは0.6V以下でかつ4nsを超えないようにしてください。


3.4.7.4. 電源回路の構成

電源回路の構成は次のとおりです。 電源入力インターフェース(CON12またはCON13)からの入力電圧をパワーマネジメントIC(PMIC)で各電圧に変換し、 内部回路および各インターフェースに供給しています。 各インターフェースやスイッチング・レギュレータの最大出力電流値を超えないように、 外部機器の接続、供給電源の設計を行なってください。

images/block-power.svg

図3.50 電源回路の構成


電源シーケンスは次のとおりです。

images/power-sequence.svg

図3.51 電源シーケンス


3.4.7.5. 外部からの電源制御

Armadillo-640は、拡張インターフェースのピンを制御することにより電源をオンまたはオフに切り替えることができます。

ここでは、外部からの電源制御に必要な以下の項目を説明します。

  • ONOFFピンの制御
  • PWRONピンの制御
  • RTC_BATピン
  • ONOFFピンの制御について

    ONOFFピンは、一定時間以上GNDとショートすることで、Armadillo-640の電源をオフまたはオンすることができます。 外部からONOFFピンを制御する場合、電圧の印加はできませんのでオープンドレインなどの出力を接続しGNDとショートする回路を接続してください。

    • 電源オンから電源オフに切り替える方法

      • ONOFFピンを5秒以上GNDとショートすることで、電源がオフになります。
    • 電源オフから電源オンに切り替える方法

      • ONOFFピンを500ミリ秒以上GNDとショートすることで、電源がオンになります。
    [警告]

    連続して電源を切り替える場合、確実に動作させるため5秒以上空けてからONOFFピンをGNDとショートしてください。

    [警告]

    電源のオンまたはオフの状況はi.MX6ULLの低消費電力ドメイン(SNVS_LP)で保持されているため、 電源オフの状態で5V電源入力を切ってもしばらくは電源オフであることを保持しています。 そのため、すぐに電源を再入力した場合電源が入らない状態になる可能性があります。 電源オフの状態で5V電源を再入力する場合は、確実に電源を入れるため、5秒以上間隔を空けてから5V電源を入れてください。

    [警告]

    電源のオンまたはオフの状況はRTC_BATピンからのバックアップ電源により保持されるため、 RTC_BATピンにバックアップ電源を入力した状態で5V電源を切ったのち5V電源を再入力しても、 5V電源切断前の電源のオンまたはオフの状況が継続されます。

  • PWRONピンの制御について

    PWRONピンは、GNDとショートすることで、Armadillo-640の電源を即座にオフすることができます。 外部からPWRONピンを制御する場合、電圧の印加はできませんのでオープンドレインなどの出力を接続しGNDとショートする回路を接続してください。

    • 電源オンから電源オフに切り替える方法

      • PWRONピンをGNDとショートすることで、即座に電源がオフになります。
    • 電源オフから電源オンに切り替える方法

      • PWRONピンをオープンにすることで、電源がオンになります。
  • RTC_BATピンについて

    RTC_BATピンは、i.MX6ULLの低消費電力ドメインにあるSRTC(Secure Real Time Clock)の外部バックアップインターフェースです。 長時間電源が切断されても時刻データを保持させたい場合にご使用ください。

3.4.8. 形状図

3.4.8.1. 基板形状図

images/a640-hole-dimension.svg

図3.52 基板形状および固定穴寸法


images/a640-connector-center-dimension-a.svg

図3.53 コネクタ中心寸法(A面側)


images/a640-connector-center-dimension-b.svg

図3.54 コネクタ中心寸法(B面側)


images/a640-connector-hole-dimension.svg

図3.55 コネクタ穴寸法


[警告]

基板改版や部品変更により、基板上の部品位置、高さは変更になることがあります。 ケースや拡張基板を設計する場合、ある程度の余裕をもった寸法での設計をお願いいたします。

[ティップ]

DXF形式の形状図を「アットマークテクノ Armadilloサイト」から「購入者向けの限定公開データ」としてダウンロード可能です。

3.4.9. オプション品

Armadillo-640 のオプション品については、「オプション品」 を参照してください。

3.5. Device Treeをカスタマイズする

at-dtweb を利用して Device Tree をカスタマイズする方法を説明します。at-dtweb では、 Web ブラウザ上のマウス操作で dtbo ファイルおよび desc ファイルを生成することができます。 カスタマイズの対象は拡張インターフェース(CON9/CON14)およびLCD 拡張インターフェース(CON11)です。

3.5.1. Linux カーネルソースコードの取得

at-dtweb を使用するためには、予めLinux カーネルのソースコードを用意しておく必要があります。

[ティップ]

at-dtweb が必要とするのは Linux カーネルソースコード内の dts(Device Tree Source)ファイルと Makefile であり、Linux カーネルイメージのビルドをする必要はありません。 そのため、ここでは Linux カーネルのビルドは行いません。

Linux カーネルのビルド手順については、「Linux カーネルをビルドする」を参照してください。

Armadillo Base OS 対応 Armadillo-640 Linuxカーネル から 「Linuxカーネル」ファイル (linux-at-a6-[VERSION].tar) をダウンロードして、次のコマンドを実行します。

[ATDE ~]$ tar xf linux-at-a6-[VERSION].tar
[ATDE ~]$ tar xf linux-at-a6-[VERSION]/linux-[VERSION].tar.gz
[ATDE ~]$ cd linux-[VERSION]

次のコマンドを実行して、デフォルトコンフィギュレーションを適用しておきます。

[ATDE ~/linux-[VERSION]]$ make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- armadillo-640_defconfig

3.5.2. at-dtweb のインストール

ATDE9 に at-dtweb パッケージをインストールします。

[ATDE ~]$ sudo apt update
[ATDE ~]$ sudo apt install at-dtweb

インストール済みの場合は、以下のコマンドを実行し最新版への更新を行ってください。

[ATDE ~]$ sudo apt update
[ATDE ~]$ sudo apt upgrade

3.5.3. at-dtweb の起動

  1. at-dtweb の起動開始

    at-dtweb の起動を開始するには、デスクトップ左上のアプリケーションの「システムツール」から「at-dtweb」を選択してください。

    images/at-dtweb-activity.png

    図3.56 at-dtweb の起動開始


コマンドライン上からでも、at-dtweb コマンドで起動できます。

[ATDE ~]$ at-dtweb
  1. ボードの選択

    ボードを選択します。Armadillo-640 を選択して、「OK」をクリックします。

    images/at-dtweb-board-select.png

    図3.57 ボード選択画面


  2. Linux カーネルディレクトリの選択

    Linux カーネルディレクトリを選択します。コンフィギュレーション済みの Linux カーネルディレクトリを選択して、「OK」をクリックします。

    images/at-dtweb-kernel-select.png

    図3.58 Linux カーネルディレクトリ選択画面


  3. at-dtweb の起動完了

    at-dtweb が起動し、次のように画面が表示されます。

    images/at-dtweb-main.png

    図3.59 at-dtweb 起動画面


3.5.4. Device Tree をカスタマイズ

3.5.4.1. 機能の選択

機能の選択は、ドラッグ&ドロップで行います。画面左上の「Available features」から有効にしたい機能をドラッグし、画面右側の「Armadillo-640」の白色に変化したピンにドロップします。例としてCON9 3/5ピンをUART1(RXD/TXD)に設定します。

[ティップ]

何も機能が選択されていないピンには GPIO の機能が割り当てられます。

images/at-dtweb-enable-feature1.png

図3.60 UART1(RXD/TXD)のドラッグ


images/at-dtweb-enable-feature2.png

図3.61 CON9 3/5ピンへのドロップ


3.5.4.2. 信号名の確認

画面右側の「Armadillo-640」にドロップして設定したピンを左クリックすると信号名が表示されます。 どのピンがどの信号に対応しているのかを確認することができます。

例として UART1(RXD/TXD) の信号名を確認します。

images/at-dtweb-show-signal-name.png

図3.62 信号名の確認


[ティップ]

再度ピンを左クリックすると機能名の表示に戻ります。

3.5.4.3. プロパティの設定

いくつかの機能にプロパティを設定することができます。画面右側の「Armadillo-640」に選択した機能を左クリックすると、画面左下の「Properties」からプロパティを選択することができます。

例としてCON9 4/6ピンのI2C2(SCL/SDA)のclock_frequencyプロパティを設定します。

images/at-dtweb-set-property.png

図3.63 プロパティの設定


設定したプロパティを確定させるには「Apply」をクリックします。

images/at-dtweb-apply-property.png

図3.64 プロパティの保存


3.5.4.4. 機能の削除

全ての機能を削除する場合は、画面右上の「Reset configuration」をクリックします。機能ごとに削除する場合は、画面右側の「Armadillo-640」のピンを右クリックして「Remove」をクリックします。

images/at-dtweb-reset-configuration.png

図3.65 全ての機能の削除


images/at-dtweb-remove-configuration.png

図3.66 UART1(RXD/TXD)の削除


3.5.4.5. Device Tree のファイルの生成

Device Tree のファイルを生成するには、画面右上の「Save」をクリックします。

images/at-dtweb-save-configuration.png

図3.67 DTS/DTB の生成


以下の画面ようなメッセージが表示されると、dtbo ファイルおよび desc ファイルの生成は完了です。

images/at-dtweb-save-complete-dtbo.png

図3.68 dtbo/desc の生成完了


ビルドが完了するとホームディレクトリ下の mkswu/at-dtweb-Armadillo-640 ディレクトリに、DT overlay ファイル(dtboファイル)と desc ファイルが生成されます。 Armadillo-640 本体に書き込む場合は、mkswu コマンドで desc ファイルから SWU イメージを生成してアップデートしてください。

[ATDE ~]$ ls ~/mkswu/at-dtweb-Armadillo-640
armadillo-640-at-dtweb.dtbo  update_overlays.sh
at-dtweb.desc                update_preserve_files.sh
[ATDE ~]$ cd ~/mkswu/at-dtweb-Armadillo-640
[ATDE ~]$ mkswu at-dtweb.desc 1
Enter pass phrase for /home/atmark/mkswu/swupdate.key:
at-dtweb.swu を作成しました。

1

SWU イメージを生成します。

SWU イメージを使ったアップデートの詳細は 「アップデート機能について」 を参照してください。

3.5.5. DT overlay によるカスタマイズ

Device Treeは「DT overlay」(dtbo) を使用することでも変更できます。

DT overlay を使用することで、通常の dts の更新が自動的に入りつづける状態で dts の変更でしかできない設定を行うことができます。

/boot/overlays.txtfdt_overlays を dtbo 名で設定することで、 u-bootが起動時にその DT overlay を通常の dtb と結合して起動します。

複数の DT overlay を使う場合は以下の例のようにスペースで別けたファイル名を記載することができます。

[armadillo ~]# vi /boot/overlays.txt 1
fdt_overlays=armadillo-640-lcd70ext-l00.dtbo armadillo-640-con9-thread-lwb5plus.dtbo

[armadillo ~]# persist_file -vp /boot/overlays.txt 2
'/boot/overlays.txt' -> '/mnt/boot/overlays.txt'
Added "/boot/overlays.txt" to /etc/swupdate_preserve_files

[armadillo ~]# reboot 3
: (省略)
Applying fdt overlay: armadillo-640-lcd70ext-l00.dtbo 4
Applying fdt overlay: armadillo-640-con9-thread-lwb5plus.dtbo
: (省略)

図3.69 /boot/overlays.txt の変更例


1

/boot/overlays.txt ファイルに「armadillo-640-con9-thread-lwb5plus.dtbo」を追加します。 ファイルが存在しない場合は新規に作成してください。 このファイルの詳細については 「DT overlay によるカスタマイズ」 を参照してください。

2

/boot/overlays.txt を保存し、アップデートの場合でも保存します。

3

overlay の実行のために再起動します。

4

シリアルコンソールの場合に、u-bootによるメッセージを確認できます。

3.5.5.1. 提供している DT overlay

以下の DT overlay を用意しています:

  • armadillo-640-lcd70ext-l00.dtbo: LCD オプションセット(7 インチタッチパネル WVGA 液晶を接続する場合にご使用ください。
  • armadillo-640-con9-thread-lwb5plus.dtbo: Armadillo-600シリーズ WLANコンボオプションモジュール または、Armadillo-600シリーズBT/THオプションモジュールWLANコンボ対応、Armadillo-600シリーズBT/THオプションモジュールを接続する場合にご使用ください。
  • armadillo-600-button-enter.dtbo: SW1 の動作を Debian 版と同じにします。 SW1 の押下を ENTER キーのリリースに割り当てます。
[警告]

at-dtweb で作成した armadillo-640-at-dtweb.dtbo と同時にこれらの dtbo を使用する場合、 at-dtweb で設定した内容との間で設定の競合が発生し、正しく動作しない場合があります。

3.6. インターフェースの使用方法とデバイスの接続方法

Armadillo を用いた開発に入る前に、開発するシステムに接続する必要のある周辺デバイスをこのタイミングで接続しておきます。

図3.70「Armadillo-640のインターフェース」にArmadillo-640の各インターフェースの位置を、表3.11「Armadillo-640 インターフェース一覧 」に各インターフェースの概要を示します。

images/a640-interface-details.svg

図3.70 Armadillo-640のインターフェース


表3.11 Armadillo-640 インターフェース一覧 [7]

部品番号 インターフェース名 型番 メーカー

CON1

SDインターフェース

SDHK-8BNS-K-303-TB(HF)

J.S.T.Mfg.

CON2

LANインターフェース

TM11R-5M2-88-LP

HIROSE ELECTRIC

CON7

A1-10PA-2.54DSA(71)

HIROSE ELECTRIC

CON3

シリアルインターフェース

XM2C-0942-132L

OMRON

CON4

A1-10PA-2.54DSA(71)

HIROSE ELECTRIC

CON5

USBインターフェース

UBA-4RS-D14T-4D(LF)(SN)

J.S.T.Mfg.

CON8

拡張インターフェース

A1-34PA-2.54DSA(71)

HIROSE ELECTRIC

CON9

CON14

CON10

JTAGインターフェース

A2-8PA-2.54DSA(71)

HIROSE ELECTRIC

CON11

LCD拡張インターフェース

XF2M-5015-1A

OMRON

CON12

電源入力インターフェース

HEC3600-016110

HOSIDEN

CON13

A2-4PA-2.54DSA(71)

HIROSE ELECTRIC

JP1

起動デバイス設定ジャンパ

A2-4PA-2.54DSA(71)

HIROSE ELECTRIC

JP2

LED1

LANスピードLED

SML-310MTT86

ROHM

LED2

LANリンクアクティビティLED

SML-310YTT86

ROHM

LED3

ユーザー LED(赤)

SLR-342VC3F/LK-12

ROHM/MAC8

LED4

ユーザー LED(緑)

SLR-342MC3F/LK-12

ROHM/MAC8

LED5

ユーザー LED(黄)

SML-310YTT86

ROHM

SW1

ユーザースイッチ

SKHHDJA010

ALPS ELECTRIC

[7] 部品の実装、未実装を問わず、搭載可能な部品型番を記載しています。


以下では、各デバイスの接続方法、仕様及び使用方法について紹介していきます。

3.6.1. SDカードを使用する

以下の説明では、共通の操作が可能な場合に、 microSD/microSDHC/microSDXC カードを microSD カードと表記します。

3.6.1.1. ハードウェア仕様

Armadillo-640 のSDホストは、i.MX6ULL の uSDHC (Ultra Secured Digital Host Controller) を利用しています。

Armadillo-640 では、オンボードmicroSDコネクタ (CON1) がuSDHC2を利用しています。

機能
  • カードタイプ: microSD/microSDHC/microSDXC/microSDIO
  • バス幅: 1bit or 4bit
  • スピードモード: Default Speed (24.75MHz), High Speed (49.5MHz)
  • カードディテクトサポート
インターフェース仕様

CON1はハイスピード(最大クロック周波数: 49.5MHz)に対応したSDインターフェースです。 信号線はi.MX6ULLのSDホストコントローラ(uSDHC2)に接続されています。

SDカードに供給される電源はi.MX6ULLのNAND_ALEピン(GPIO4_IO10)で制御が可能です。 Highレベル出力で電源が供給され、Lowレベル出力で電源が切断されます。

[警告]

CON1は活線挿抜に対応していません。microSDカードの挿抜は、電源を切断してから行ってください。

[警告]

SDコントローラ(uSDHC2)はCON1、CON9、CON11で利用可能ですが、排他利用となります。

表3.12 CON1 信号配列

ピン番号 ピン名 I/O 説明

1

DAT2

In/Out

SDデータバス(bit2)、i.MX6ULLのNAND_DATA02ピンに接続

2

CD/DAT3

In/Out

SDデータバス(bit3)、i.MX6ULLのNAND_DATA03ピンに接続

3

CMD

In/Out

SDコマンド/レスポンス、i.MX6ULLのNAND_WE_Bピンに接続

4

VDD

Power

電源(VCC_3.3V)

5

CLK

Out

SDクロック、i.MX6ULLのNAND_RE_Bピンに接続

6

VSS

Power

電源(GND)

7

DAT0

In/Out

SDデータバス(bit0)、i.MX6ULLのNAND_DATA00ピンに接続

8

DAT1

In/Out

SDデータバス(bit1)、i.MX6ULLのNAND_DATA01ピンに接続


3.6.1.2. microSDカードの挿抜方法

  1. 上からカバーを軽く押し、約1.2mmスライドさせて、ロックを解除します。

    images/sd-1.png

    図3.71 カバーのロックを解除する


  2. カバーを開けます。

    images/sd-2.png

    図3.72 カバーを開ける


    [警告]

    カバーは過度な力で回転させたり、回転方向以外の方向へ力を加えると、 破損の原因となりますので、ご注意ください。

  3. 任意の角度までトレイを開いた状態で、microSDカードを挿抜します。

    images/sd-4.png

    図3.73 microSDカードの挿抜


    [ティップ]

    microSDカード挿入方向については、カバーに刻印されているカードマークを目安にしてください。

    images/sd-3.png

    図3.74 カードマークの確認


  4. カバーを閉めます。

    images/sd-5.png

    図3.75 カバーを閉める


  5. 上からカバーを軽く押し、約1.2mmスライドさせて、ロックします。

    images/sd-6.png

    図3.76 カバーをロックする


[ティップ]

microSDカード装着後のカードの抜き取り手順は挿入時と同じです。

3.6.1.3. ソフトウェア仕様

デバイスファイル
  • /dev/mmcblk1

3.6.1.4. 使用方法

ここでは、 sd_example という名称の alpine ベースのコンテナを作成し、その中で microSD カードを使用します。 必要なコンテナイメージは予め podman pull している前提で説明します。

CON1 に microSD カードを挿入してください。

/etc/atmark/containers/sd_example.conf というファイルを以下の内容で作成します。

set_image docker.io/alpine
add_hotplugs mmc 1
add_args --cap-add=SYS_ADMIN 2
set_command sleep infinity

1

add_hotplugsmmc を指定することで、 コンテナ内でmicroSD カードをホットプラグで認識します

2

コンテナ内で microSD カードをマウントするための権限を与えます

コンテナを起動し、コンテナの中に入ります。

[armadillo]# podman_start sd_example
Starting 'sd_example'
1d93ecff872276834e3c117861f610a9c6716c06eb95623fd56aa6681ae021d4

[armadillo]# podman exec -it sd_example sh
[container]#

コンテナ内で microSD カードは、 /dev/mmcblk1 として認識されますので /mnt にマウントします。

[container]# mount /dev/mmcblk1p1 /mnt

ストレージの使用方法については、「ストレージの操作」もあわせて参照してください。

3.6.2. Ethernet を使用する

3.6.2.1. ハードウェア仕様

Armadillo-640の Ethernet (LAN) は、i.MX6ULLのENET(10/100-Mbps Ethernet MAC)を利用しています。

Armadillo-640では、LAN インターフェース(CON7)がENETを利用しています。

機能
  • 通信速度: 100Mbps (100BASE-TX), 10Mbps (10BASE-T)
  • 通信モード: Full-Duplex (全二重), Half-Duplex (半二重)
  • Auto Negotiationサポート
  • キャリア検知サポート
  • リンク検出サポート
インターフェース仕様(CON2、CON7)

CON2、CON7は10BASE-T/100BASE-TXに対応したLANインターフェースです。 カテゴリ5以上のEthernetケーブルを接続することができます。 AUTO-MDIX機能を搭載しており、ストレートケーブルまたはクロスケーブルを自動認識して送受信端子を切り替えます。

信号線はEthenet PHY(LAN8720AI-CP/Microchip Technology)を経由してi.MX6ULLのEthernetコントローラ(ENET1)に接続されています。

表3.13 CON2 信号配列

ピン番号 ピン名 I/O 説明

1

TX+

In/Out

送信データ(+)、CON7の1ピンと共通

2

TX-

In/Out

送信データ(-)、CON7の4ピンと共通

3

RX+

In/Out

受信データ(+)、CON7の3ピンと共通

4

-

-

CON2の5ピンと接続後に75Ω終端、CON7の5ピンと共通

5

-

-

CON2の4ピンと接続後に75Ω終端、CON7の5ピンと共通

6

RX-

In/Out

受信データ(-)、CON7の6ピンと共通

7

-

-

CON2の8ピンと接続後に75Ω終端、CON7の7ピンと共通

8

-

-

CON2の7ピンと接続後に75Ω終端、CON7の7ピンと共通


表3.14 CON7 信号配列

ピン番号 ピン名 I/O 説明

1

TX+

In/Out

送信データ(+)

2

LINK_ACTIVITY_LED

Out

LINK/ACTIVITY表示

(High: リンクが確立されている、Low: リンクが確立されていない、Pulse:リンクが確立されており、データを送受信している)

3

RX+

In/Out

受信データ(+)

4

TX-

In/Out

送信データ(-)

5

-

-

75Ω終端、CON2の4、5ピンと共通

6

RX-

In/Out

受信データ(-)

7

-

-

75Ω終端、CON2の7、8ピンと共通

8

SPEED_LED

Out

SPEED表示

(High: 10MbpsまたはEthernetケーブル未接続、Low: 100Mbps)

9

VCC_3.3V

Power

電源(VCC_3.3V)

10

GND

Power

電源(GND)


[警告]

CON2とCON7は、共通の信号が接続されており、同時に使用することはできません。 どちらか一方のコネクタでのみ、ご使用ください。

インターフェース仕様(LED1、LED2)

LED1、LED2はLANインターフェースのステータスLEDです。CON2の上部に表示されます。 信号線はEthenet PHY(LAN8720AI-CP/Microchip Technology)のLEDピンに接続されています。

表3.15 LAN LEDの動作

LED 名称(色) 状態 説明

LED1

LANスピードLED(緑)

消灯

10Mbpsで接続されている、もしくはEthernetケーブル未接続

点灯

100Mbpsで接続されている

LED2

LANリンクアクティビティ(黄)

消灯

リンクが確立されていない

点灯

リンクが確立されている

点滅

リンクが確立されており、データを送受信している


3.6.2.2. ソフトウェア仕様

ネットワークデバイス
  • eth0

3.6.2.3. 使用方法

ネットワークの設定方法については「ネットワーク設定」を参照してください。

3.6.3. UART を使用する

3.6.3.1. ハードウェア仕様

Armadillo-640のシリアルは、i.MX6ULLのUART (Universal Asynchronous Receiver/Transmitter) を利用しています。

Armadillo-640の標準状態では、UART1 (CON9) をコンソールとして利用しています。 CON3、CON4や拡張インターフェース(CON9、CON14)及び、 LCD 拡張インターフェース(CON11)に最大 6 ポート拡張可能です。 拡張インターフェースの仕様については「CON8、CON9、CON14(拡張インターフェース)」を、LCD 拡張インターフェースの仕様については「LCD を使用する」参照してください。

フォーマット
  • データビット長: 7 or 8ビット
  • ストップビット長: 1 or 2ビット
  • パリティ: 偶数 or 奇数 or なし
  • フロー制御: CTS/RTS or XON/XOFF or なし
  • 最大ボーレート:4Mbps
[ティップ]

UART3 (CON3 / CON4)の最大ボーレートは230.4kbpsです。これは、RS-232C レベル変換 ICの最大ボーレートです。

インターフェース仕様(CON3、CON4)

CON3、CON4は非同期(調歩同期)シリアルインターフェースです。 信号線はRS232Cレベル変換ICを経由してi.MX6ULLのUARTコントローラ(UART3)に接続されています。

  • 信号入出力レベル: RS232Cレベル
  • 最大データ転送レート: 230.4kbps
  • フロー制御: CTS、RTS、DTR、DSR、DCD、RI

表3.16 CON3 信号配列

ピン番号 ピン名 I/O 説明

1

DCD

In

キャリア検出、i.MX6ULLのSNVS_TAMPER2ピンに接続、CON4の1ピンと共通

2

RXD

In

受信データ、i.MX6ULLのUART3_RX_DATAピンに接続、CON4の3ピンと共通

3

TXD

Out

送信データ、i.MX6ULLのUART3_TX_DATAピンに接続、CON4の5ピンと共通

4

DTR

Out

データ端末レディ、i.MX6ULLのGPIO1_IO00ピンに接続、CON4の7ピンと共通

5

GND

Power

電源(GND)

6

DSR

In

データセットレディ、i.MX6ULLのSNVS_TAMPER0ピンに接続、CON4の2ピンと共通

7

RTS

Out

送信要求、i.MX6ULLのUART3_CTS_Bピンに接続、CON4の4ピンと共通

8

CTS

In

送信可能、i.MX6ULLのUART3_RTS_Bピンに接続、CON4の6ピンと共通

9

RI

In

被呼表示、i.MX6ULLのSNVS_TAMPER1ピンに接続、CON4の8ピンと共通


表3.17 CON4 信号配列

ピン番号 ピン名 I/O 説明

1

DCD

In

キャリア検出、i.MX6ULLのSNVS_TAMPER2ピンに接続、CON3の1ピンと共通

2

DSR

In

データセットレディ、i.MX6ULLのSNVS_TAMPER0ピンに接続、CON3の6ピンと共通

3

RXD

In

受信データ、i.MX6ULLのUART3_RX_DATAピンに接続、CON3の2ピンと共通

4

RTS

Out

送信要求、i.MX6ULLのUART3_CTS_Bピンに接続、CON3の7ピンと共通

5

TXD

Out

送信データ、i.MX6ULLのUART3_TX_DATAピンに接続、CON3の3ピンと共通

6

CTS

In

送信可能、i.MX6ULLのUART3_RTS_Bピンに接続、CON3の8ピンと共通

7

DTR

Out

データ端末レディ、i.MX6ULLのGPIO1_IO00ピンに接続、CON3の4ピンと共通

8

RI

In

被呼表示、i.MX6ULLのSNVS_TAMPER1ピンに接続、CON3の9ピンと共通

9

GND

Power

電源(GND)

10

VCC_3.3V

Power

電源出力(VCC_3.3V)


[警告]

CON3とCON4は、共通の信号が接続されており、同時に使用することはできません。 どちらか一方のコネクタでのみ、ご使用ください。

3.6.3.2. ソフトウェア仕様

デバイスファイル
シリアルインターフェース デバイスファイル

UART1

/dev/ttymxc0

UART3

/dev/ttymxc2

UART5

/dev/ttymxc4

3.6.3.3. 使用方法

コンテナ内で動作するアプリケーションから RS-232C や RS-485 などのシリアル通信を行うためには、 Podman のイメージからコンテナを作成する際にホスト OS 側のデバイスファイル /dev/ttymxcN を渡す必要があります。 以下は、/dev/ttymxc2 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/serial_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/ttymxc2
[armadillo ~]# podman_start serial_example
Starting 'serial_example'
3999f09d51253371cacffd68967c90fdd5250770888a82f59d7810b54fcc873e

図3.77 シリアルインターフェースを扱うためのコンテナ作成例


コンテナ内に入り、setserial コマンドを使って現在の設定を確認することができます。

[armadillo ~]# podman exec -it serial_example sh
[container ~]# setserial -a /dev/ttymxc2
/dev/ttymxc2, Line 2, UART: undefined, Port: 0x0000, IRQ: 52
        Baud_base: 5000000, close_delay: 50, divisor: 0
        closing_wait: 3000
        Flags: spd_normal

図3.78 setserial コマンドによるシリアルインターフェイス設定の確認例


3.6.4. USB デバイスを使用する

3.6.4.1. ハードウェア仕様

  • USB ホスト

    Armadillo-640のUSBホストは、i.MX6ULLのUSB-PHY (Universal Serial Bus 2.0 Integrated PHY) および USB (Universal Serial Bus Controller) を利用しています。Armadillo-640 では、USBホストインターフェース (CON5) が OTG1 (下段) と OTG2 (上段) を利用しています。OTG2は CON5 と CON9 と排他利用になっており、外部からの信号で切り替えることができるようになっています。

    機能
    • Universal Serial Bus Specification Revision 2.0 準拠
    • Enhanced Host Controller Interface (EHCI)準拠
    • 転送レート: USB2.0 High-Speed (480Mbps), Full-Speed (12Mbps), Low-Speed (1.5Mbps)
インターフェース仕様

CON5はUSBホストインターフェースです。 2段のコネクタを実装しており、下段の信号線はi.MX6ULLのUSBコントローラ(USB OTG1)接続されています。 上段の信号線はマルチプレクサを経由して、i.MX6ULLのUSBコントローラ(USB OTG2)に接続されています。

マルチプレクサのセレクトピンはCON9の24ピンで制御することが可能で、 オープンもしくはHighレベルを入力することでCON5の上段、 Lowレベルを入力することでCON9にUSB OTG2の接続先が変更されます。

images/usb-mux.svg

図3.79 USB OTG2の接続先の変更


下段に供給される電源(USB_OTG1_VBUS)はi.MX6ULLのUART1_RTS_Bピン(GPIO1_IO19)、 上段に供給される電源(USB_OTG2_VBUS)はi.MX6ULLのCSI_MCLKピン(GPIO4_IO17)で制御が可能で、 Highレベル出力で電源が供給され、Lowレベル出力で電源が切断されます。

images/usb-power.svg

図3.80 USBホストインターフェースの電源制御


  • データ転送モード

    • High Speed(480Mbps)
    • Full Speed(12Mbps)
    • Low Speed(1.5Mbps)

表3.18 CON5 信号配列

ピン番号 ピン名 I/O 説明

1

USB1_VBUS

Power

電源(USB_OTG1_VBUS)、i.MX6ULLのUSB_OTG1_VBUSピンに接続

2

USB1_DN

In/Out

USB1のマイナス側信号、i.MX6ULLのUSB_OTG1_DNピンに接続

3

USB1_DP

In/Out

USB1のプラス側信号、i.MX6ULLのUSB_OTG1_DPピンに接続

4

GND

Power

電源(GND)

5

USB2_VBUS

Power

電源(USB2_OTG2_VBUS)、i.MX6ULLのUSB_OTG2_VBUSピンに接続

6

USB2_DN

In/Out

USB2のマイナス側信号、i.MX6ULLのUSB_OTG2_DNピンに接続

7

USB2_DP

In/Out

USB2のプラス側信号、i.MX6ULLのUSB_OTG2_DPピンに接続

8

GND

Power

電源(GND)


3.6.4.2. ソフトウェア仕様

デバイスファイル
  • メモリデバイスの場合は、デバイスを認識した順番で/dev/sdN (Nは’a'からの連番)となります。
  • I/Oデバイスの場合は、ファンクションに応じたデバイスファイルとなります。

3.6.4.3. 使用方法

コンテナ内で動作するアプリケーションから USB 接続のデバイスを扱うための方法について示します。

  • USB シリアルデバイスを扱う

    USB シリアルデバイスをコンテナ内から扱う場合には、Podman のイメージからコンテナを作成する際に add_hotplugsttyUSB を設定する必要があります。この設定により、コンテナ起動後に USB シリアルデバイスを 接続した場合でも正しく認識されます。 以下は、alpine イメージからコンテナを作成する例です。

    [armadillo ~]# vi /etc/atmark/containers/usb_example.conf
    set_image docker.io/alpine
    set_command sleep infinity
    add_hotplugs ttyUSB
    [armadillo ~]# podman_start usb_example
    Starting 'usb_example'
    34cb0e60d6274ac1df87aed58a461bcf56d0c117c4d377af130605ea399e0950

    図3.81 USB シリアルデバイスを扱うためのコンテナ作成例


    コンテナ内に入り、setserial コマンドを使って現在の設定を確認することができます。

    [armadillo ~]# podman exec -it usb_example sh
    [container ~]# setserial -a /dev/serial/by-id/usb-067b_2303-if00-port0
    /dev/serial/by-id/usb-067b_2303-if00-port0, Line 4, UART: 16654, Port: 0x0000, IRQ: 0
            Baud_base: 460800, close_delay: 0, divisor: 0
            closing_wait: infinite
            Flags: spd_normal

    図3.82 setserial コマンドによるUSBシリアルデバイス設定の確認例


    コンテナ内からのデバイスの指定には /dev/ttyUSBN を使用することもできますが、 デバイスを接続するタイミングによっては N の値が変わる可能性があります。 このため上記の例のように /dev/serial/by-id/ 下にあるファイルを指定することで 確実に目的のデバイスを使用することができます。

  • USB カメラを扱う

    USB カメラをコンテナ内から扱う場合には、Podman のイメージからコンテナを作成する際に add_hotplugsvideo4linux を設定する必要があります。この設定により、コンテナ起動後に USB カメラを 接続した場合でも正しく認識されます。 以下は、alpine イメージからコンテナを作成する例です。

    [armadillo ~]# vi /etc/atmark/containers/usbcam_example.conf
    set_image docker.io/alpine
    set_command sleep infinity
    add_hotplugs video4linux
    [armadillo ~]# podman_start usbcam_example
    Starting 'usbcam_example'
    ffe06090b45826cc0b1c7710e9e850ba9521d36b70de4288d0dfe1fe91a35632
    [armadillo ~]# podman exec -it usbcam_example sh
    [container ~]# ls /dev/v4l/by-id/usb-046d_HD_Pro_Webcam_C920_78DA8CAF-video-index0
    /dev/v4l/by-id/usb-046d_HD_Pro_Webcam_C920_78DA8CAF-video-index0

    図3.83 USB カメラを扱うためのコンテナ作成例


    GStreamer などのマルチメディアフレームワークと組み合わせることで、USB カメラからの映像のキャプチャが可能となります。

    コンテナ内からのデバイスの指定には /dev/videoN を使用することもできますが、 デバイスを接続するタイミングによっては N の値が変わる可能性があります。 このため上記の例のように /dev/v4l/by-id/ 下にあるファイルを指定することで 確実に目的のデバイスを使用することができます。

  • USB メモリを扱う

    ここでは、USB メモリを扱う方法について 2 つの例を示します。

    • ホスト OS 側でマウントした USB メモリをコンテナから扱う

      あらかじめホスト OS 側でマウントしてある USB メモリをコンテナから扱う場合には、Podman のイメージから コンテナを作成する際にホスト OS 側で USB メモリをマウントしてるディレクトリを渡す必要があります。

      [armadillo ~]# mount -t vfat /dev/sda1 /mnt
      [armadillo ~]# echo test >> /mnt/sample.txt
      [armadillo ~]# ls /mnt
      sample.txt

      図3.84 USB メモリをホスト OS 側でマウントする例


      上記の例では、USB メモリを /mnt にマウントしました。以下は、 /mnt を渡して alpine イメージからコンテナを作成する例です。

      [armadillo ~]# vi /etc/atmark/containers/usbmem_example.conf
      set_image docker.io/alpine
      set_command sleep infinity
      add_volumes /mnt
      [armadillo ~]# podman_start usbmem_example
      Starting 'usbmem_example'
      ef77d4bfd5b04f3b8b5ddcb5bfac321304fa64219a4b88c3130e45e5a14e1b3e

      図3.85 ホスト OS 側でマウント済みの USB メモリを扱うためのコンテナ作成例


      ホスト OS 側の /mnt ディレクトリをコンテナ内の /mnt にマウントしています。 これにより、コンテナ内からも /mnt ディレクトリを通して USB メモリを扱うことができます。

      [armadillo ~]# podman exec -it usbmem_example sh
      [container ~]# ls /mnt
      sample.txt
      [container ~]# cat /mnt/sample.txt
      test

      図3.86 USB メモリに保存されているデータの確認例


    • USB メモリをコンテナ内からマウントする

      USB メモリをコンテナ内からマウントして扱う場合には、Podman のイメージからコンテナを作成する際に add_hotplugssd を設定する必要があります。この設定により、コンテナ起動後に USB メモリを 接続した場合でも正しく認識されます。加えて、コンテナ内からマウントするためには適切な権限も設定する必要があります。 以下は、 alpine イメージからコンテナを作成する例です。権限として SYS_ADMIN を渡しています。

      [armadillo ~]# vi /etc/atmark/containers/usbmem_example.conf
      set_image docker.io/alpine
      set_command sleep infinity
      add_args --cap-add=SYS_ADMIN
      add_hotplugs sd
      [armadillo ~]# podman_start usbmem_example
      Starting 'usbmem_example'
      387a2256530e9b35b5361ca681a99fba8f46d78b6a6cb8ecd60096246b9198a8

      図3.87 USB メモリをマウントするためのコンテナ作成例


      コンテナ内に入り、mount コマンドで USB メモリを /mnt にマウントし、保存されているデータを確認することができます。

      [armadillo ~]# podman exec -it usbmem_example sh
      [container ~]# mount /dev/disk/by-label/[MYUSBMEMORY] /mnt 1
      [container ~]# ls /mnt
      sample.txt
      [container ~]# cat /mnt/sample.txt
      test

      図3.88 コンテナ内から USB メモリをマウントする例


      1

      [MYUSBMEMORY] の部分は USB メモリに設定しているラベルに置き換えてください。

    コンテナ内からマウントするデバイスの指定には /dev/sdN を使用することもできますが、 他にもストレージデバイスを接続している場合などには N の値が変わることがあります。 このため、USBメモリにラベルを設定している場合は、上記の例のように /dev/disk/by-label/ 下にある ラベルと同名のファイルを指定することで確実に目的のデバイスを使用することができます。

3.6.5. WLAN を使用する

3.6.5.1. ハードウェア仕様

「Armadillo-600 シリーズ WLAN コンボオプションモジュール」および「Armadillo-600 シリーズ BT/TH オプションモジュール WLAN コンボ対応」には、Ezurio製 Sterling LWB5+ が搭載されています。Sterling LWB5+ のWLANは、USB2422を介して「USB デバイスを使用する」に示す OTG2 に接続されています。

機能
  • IEEE 802.11a/b/g/n/ac 準拠
  • 最大通信速度(2.4GHz): 150Mbps(理論値)
  • 最大通信速度(5GHz): 433.3Mbps(理論値)
  • 動作モード: インフラストラクチャモード(STA/AP), アドホックモード
  • チャンネル(2.4GHz): 1-13
  • チャンネル(5GHz): 36-48(W52), 52-64(W53), 100-140(W56)

3.6.5.2. ソフトウェア仕様

ネットワークデバイス
  • wlan0 (STA)

3.6.5.3. 使用方法

「Armadillo-600シリーズ WLANコンボ、BT/THオプションモジュール」に搭載されている、Ezurio製 Sterling LWB5+ を用いた使用方法を紹介します。

まずはじめに、コンソールをCON3に移動します。 図6.187「オプションモジュールのCON2をシリアルコンソールとして使用する場合の接続例」のように接続する場合は、この設定は不要です。

[armadillo ~]# vi /boot/uboot_env.d/console_con3
console=ttymxc2,115200
[armadillo ~]# persist_file -v /boot/uboot_env.d/console_con3
'/boot/uboot_env.d/console_con3' -> '/mnt/boot/uboot_env.d/console_con3'
[armadillo ~]# fw_setenv -s /boot/uboot_env.d/console_con3
Environment OK, copy 1
[armadillo ~]# fw_printenv | grep console=ttymxc
console=ttymxc2,115200

図3.89 コンソールをCON3に移動(WLAN)


[ティップ]

Armadillo-600 シリーズ WLAN コンボオプションモジュールを利用しなくなった場合は、次のようにコンソールをCON9に戻すことができます。

[armadillo ~]# vi /boot/uboot_env.d/console_con9
console=ttymxc0,115200
[armadillo ~]# persist_file -v /boot/uboot_env.d/console_con9
'/boot/uboot_env.d/console_con9' -> '/mnt/boot/uboot_env.d/console_con9'
[armadillo ~]# fw_setenv -s /boot/uboot_env.d/console_con9
Environment OK, copy 1
[armadillo ~]# fw_printenv | grep console=ttymxc
console=ttymxc0,115200

また、WLAN機能を利用するには、DT overlayの設定が必要です。

[armadillo~]# vi /boot/overlays.txt
fdt_overlays=armadillo-640-con9-thread-lwb5plus.dtbo
[armadillo~]# persist_file /boot/overlays.txt
[armadillo~]# reboot
: (省略)
Applying fdt overlay: armadillo-640-con9-thread-lwb5plus.dtbo
: (省略)

図3.90 DT overlayの設定(WLAN)


DT overlayの設定後、 Armadillo の電源を切り、「Armadillo-600シリーズ WLANコンボ、BT/THオプションモジュール」を参考に Armadillo-600 シリーズ WLAN コンボオプションモジュールを組み付けてください。

その後のネットワークの設定方法については「ネットワーク設定」を参照してください。

3.6.6. BT デバイスを使用する

3.6.6.1. ハードウェア仕様

「Armadillo-600 シリーズ WLAN コンボオプションモジュール」および「Armadillo-600 シリーズ BT/TH オプションモジュール WLAN コンボ対応」には、Ezurio製 Sterling LWB5+ が搭載されています。Sterling LWB5+ のWLANは、USB2422を介して「USB デバイスを使用する」に示す OTG2 に接続されています。

3.6.6.2. ソフトウェア仕様

デバイス
  • hci0
[ティップ]

BT機能を利用するには、DT overlayの設定が必要です。

[armadillo~]# vi /boot/overlays.txt
fdt_overlays=armadillo-640-con9-thread-lwb5plus.dtbo
[armadillo~]# persist_file /boot/overlays.txt
[armadillo~]# reboot

3.6.6.3. BT を使用する準備

「Armadillo-600シリーズ WLANコンボ、BT/THオプションモジュール」に搭載されているEYSKBNZWBを用いた使用方法について説明します。

EYSKBNZWBは、BT または Thread 機能を選択して利用することができます。

まずはじめに、コンソールをCON3に移動します。 図6.187「オプションモジュールのCON2をシリアルコンソールとして使用する場合の接続例」のように接続する場合は、この設定は不要です。

[armadillo ~]# vi /boot/uboot_env.d/console_con3
console=ttymxc2,115200
[armadillo ~]# persist_file -v /boot/uboot_env.d/console_con3
'/boot/uboot_env.d/console_con3' -> '/mnt/boot/uboot_env.d/console_con3'
[armadillo ~]# fw_setenv -s /boot/uboot_env.d/console_con3
Environment OK, copy 1
[armadillo ~]# fw_printenv | grep console=ttymxc
console=ttymxc2,115200

図3.91 コンソールをCON3に移動(BT/TH)


[ティップ]

Armadillo-600 シリーズ BT/TH オプションモジュールを利用しなくなった場合は、次のようにコンソールをCON9に戻すことができます。

[armadillo ~]# vi /boot/uboot_env.d/console_con9
console=ttymxc0,115200
[armadillo ~]# persist_file -v /boot/uboot_env.d/console_con9
'/boot/uboot_env.d/console_con9' -> '/mnt/boot/uboot_env.d/console_con9'
[armadillo ~]# fw_setenv -s /boot/uboot_env.d/console_con9
Environment OK, copy 1
[armadillo ~]# fw_printenv | grep console=ttymxc
console=ttymxc0,115200

また、Armadillo-600 シリーズ BT/TH オプションモジュールを利用するには、DT overlayの設定が必要です。

[armadillo~]# vi /boot/overlays.txt
fdt_overlays=armadillo-640-con9-thread-lwb5plus.dtbo
[armadillo~]# persist_file /boot/overlays.txt
[armadillo~]# reboot
: (省略)
Applying fdt overlay: armadillo-640-con9-thread-lwb5plus.dtbo
: (省略)

図3.92 DT overlayの設定(BT/TH)


3.6.6.4. 使用方法

BT 機能を有効化するためのコンテナを、 Armadillo-640 コンテナ からダウンロードします。

BT 機能を有効化するには、以下のコマンドを入力します。

[armadillo ~]# curl -s https://armadillo.atmark-techno.com/files/downloads/armadillo-640/container/firmware-at-bt-writer-latest.tar | podman load
Getting image source signatures
Writing manifest to image destination
Storing signatures
Loaded image: localhost/firmware-at-bt-writer:latest
[armadillo ~]# podman run --privileged --cap-add=CAP_SYS_RWIO localhost/firmware-at-bt-writer
Updating firmware...
Updating firmware has been successful!
[armadillo ~]# podman rmi localhost/firmware-at-bt-writer

図3.93 BT/TH オプションモジュールの BT 機能を有効化する


[ティップ]

一度 BT 機能を有効化すると、再起動後も BT 機能が有効化された状態を維持します。再起動する度に BT 機能を有効化する必要はありません。

[警告]

Bluetooth® version 5.0以降で追加されたCoded PHY(Long Range)などの機能は、この章に記載の手順では利用することができません。これは、BlueZが非対応の為です。

EYSKBNZWBとSterling LWB5+のBT機能は同時に利用することができません。デフォルトではEYSKBNZWBのBT機能が利用できないようになっています。次のように、idVendorとidProductの値を変更して再起動してください。

[armadillo ~]# vi /lib/udev/rules.d/80-bluetooth.rules
: (省略)
ACTION=="add", SUBSYSTEM=="usb", DRIVER=="usb", \
    ATTRS{idVendor}=="04b4", ATTRS{idProduct}=="640c", ATTR{authorized}="0"
[armadillo ~]# persist_file /lib/udev/rules.d/80-bluetooth.rules
[armadillo ~]# reboot

図3.94 Sterling LWB5+ のBT機能を無効化する


コンテナ内から Bluetooth を扱うには、コンテナ作成時にホストネットワークを使用するために、 NET_ADMIN の権限を渡す必要があります。 図3.95「Bluetooth を扱うコンテナの作成例」に、alpine イメージから Bluetooth を扱うコンテナを作成する例を示します。

[armadillo ~]# vi /etc/atmark/containers/bt_example.conf
set_image docker.io/alpine
set_command sleep infinity
set_network host
add_volumes /var/run/dbus/
add_args --cap-add=NET_ADMIN
[armadillo ~]# podman_start bt_example
Starting 'bt_example'
45fe1eb6b25529f0c84cd4b97ca1aef8451785fc9a87a67d54873c1ed45b70a4

図3.95 Bluetooth を扱うコンテナの作成例


コンテナ内で必要なソフトウェアをインストールして、Bluetooth を起動します。

[armadillo ~]# podman exec -it bt_example sh
[container ~]# apk upgrade
[container ~]# apk add bluez dbus
[container ~]# mkdir /run/dbus
[container ~]# dbus-daemon --system
[container ~]# /usr/lib/bluetooth/bluetoothd &

図3.96 Bluetooth を起動する実行例


これにより、bluetoothctl で Bluetooth 機器のスキャンやペアリングなどが行えるようになります。 以下に、bluetoothctl コマンドで周辺機器をスキャンしてペアリングを行う例を示します。

[container ~]# bluetoothctl
Agent registered
[..CHG..] Controller XX:XX:XX:XX:XX:XX Pairable: yes
[bluetooth]# power on 1
Changing power on succeeded
[..CHG..] Controller XX:XX:XX:XX:XX:XX Powered: yes
[bluetooth]# scan on 2
Discovery started
[..CHG..] Controller XX:XX:XX:XX:XX:XX Discovering: yes
[..NEW..] Device AA:AA:AA:AA:AA:AA AA-AA-AA-AA-AA-AA
[..NEW..] Device BB:BB:BB:BB:BB:BB BB-BB-BB-BB-BB-BB
[..NEW..] Device CC:CC:CC:CC:CC:CC CC-CC-CC-CC-CC-CC
[..NEW..] Device DD:DD:DD:DD:DD:DD DD-DD-DD-DD-DD-DD
[..NEW..] Device EE:EE:EE:EE:EE:EE EE-EE-EE-EE-EE-EE
[bluetooth]# pair AA:AA:AA:AA:AA:AA 3
[bluetooth]# exit 4
[container ~]#

図3.97 bluetoothctl コマンドによるスキャンとペアリングの例


1

コントローラを起動します。

2

周辺機器をスキャンします。

3

ペアリングしたい機器の MAC アドレスを指定してペアリングします。

4

exit で bluetoothctl のプロンプトを終了します。

3.6.7. Thread デバイスを扱う

3.6.7.1. Thread を使用する準備

「Armadillo-600シリーズ WLANコンボ、BT/THオプションモジュール」に搭載されているEYSKBNZWBを用いた使用方法について説明します。

EYSKBNZWBは、BT または Thread 機能を選択して利用することができます。

準備の手順は「BT を使用する準備」と同一なので、そちらを参照してください。

3.6.7.2. 使用方法

Thread 機能を有効化するためのコンテナを、 Armadillo-640 コンテナ からダウンロードします。

Thread 機能を有効化するには、以下のコマンドを入力します。

[armadillo ~]# curl -s https://armadillo.atmark-techno.com/files/downloads/armadillo-640/container/firmware-at-thread-writer-latest.tar | podman load
Getting image source signatures
Writing manifest to image destination
Storing signatures
Loaded image: localhost/firmware-at-thread-writer:latest
[armadillo ~]# podman run --privileged --cap-add=CAP_SYS_RWIO localhost/firmware-at-thread-writer
Updating firmware...
Updating firmware has been successful!
[armadillo ~]# podman rmi localhost/firmware-at-thread-writer

図3.98 BT/TH オプションモジュールの Thread 機能を有効化する


[ティップ]

一度 Thread 機能を有効化すると、再起動後も Thread 機能が有効化された状態を維持します。再起動する度に Thread 機能を有効化する必要はありません。

[警告]

TTYデバイスは検出された順番にインデックスが割り振られます。USBシリアルデバイスなどを接続してしている場合は、 デバイスファイルのインデックスが異なる可能性があります。

以下は、EYSKBNZWBのデバイスファイルである /dev/ttyACM0 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/thread_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/ttyACM0
[armadillo ~]# podman_start thread_example
Starting 'thread_example'
a808b491a100f9078d8c72a7b36966d9182614f3657fe054fb8d7f87b0d4b31c
[armadillo ~]# podman exec -it thread_example sh
[container ~]# ls /dev/ttyACM0
/dev/ttyACM0

図3.99 Thread デバイスを扱うためのコンテナ作成例


コンテナ内から、/dev/ttyACM0 を使って Thread データの送受信ができるようになります。

3.6.8. 音声出力を行う

Armadillo-640 に接続したスピーカーなどの音声出力デバイスへコンテナ内から音声を出力するためには、 Podman のイメージからコンテナを作成する際にホスト OS 側のデバイスファイル /dev/snd を渡す必要があります。 以下は、/dev/snd を渡して debian イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/snd_example.conf
set_image localhost/at-debian-image
set_command sleep infinity
add_devices /dev/snd
[armadillo ~]# podman_start snd_example
Starting 'snd_example'
b921856b504e9f0a3de2532485d7bd9adb1ff63c2e10bfdaccd1153fd36a3c1d

図3.100 音声出力を行うためのコンテナ作成例


コンテナ内に入り、alsa-utils などのソフトウェアで音声出力を行えます。

[armadillo ~]# podman exec -it snd_example /bin/bash
[container ~]# apt update && apt upgrade
[container ~]# apt install alsa-utils 1
[container ~]# /etc/init.d/alsa-utils start 2
[container ~]# aplay -D hw:N,M [ファイル名] 3

図3.101 alsa-utils による音声出力を行う例


1

alsa-utils をインストールします。

2

alsa-utils を起動します。

3

指定したファイル名の音声ファイルを再生します。

aplay の引数にある、M は音声を出力したい CARD 番号、N はデバイス番号を表しています。 CARD 番号とデバイス番号は、aplay コマンドに -l オプションを与えることで確認できます。

3.6.9. GPIO を制御する

3.6.9.1. ハードウェア仕様

Armadillo-640のGPIOは、i.MX6ULLのGPIO(General Purpose Input/Output)を利用しています。

拡張インターフェース(CON8、CON9、CON14)や、 LCD 拡張インターフェース(CON11)などで GPIO を最大 61 ボート拡張することが可能です。 拡張インターフェースの仕様については「CON8、CON9、CON14(拡張インターフェース)」を、LCD 拡張インターフェースの仕様については「LCD を使用する」参照してください。

3.6.9.2. ソフトウェア仕様

デバイスファイル
デバイスファイル GPIO番号

/dev/gpiochip0

0〜31(GPIO1_IO00〜GPIO1_IO31)

/dev/gpiochip1

32〜63(GPIO2_IO00〜GPIO2_IO31)

/dev/gpiochip2

64〜95(GPIO3_IO00〜GPIO3_IO31)

/dev/gpiochip3

96〜127(GPIO4_IO00〜GPIO4_IO31)

/dev/gpiochip4

128〜159(GPIO5_IO00〜GPIO5_IO31)

sysfs GPIOクラスディレクトリ
  • /sys/class/gpio/
[ティップ]

sysfs GPIOクラスは旧バージョンのLinuxカーネルとの互換性維持の為に残っています。新しくアプリケーションを開発する際の利用はおすすめしません。

新しくアプリケーションを開発する場合は、libgpiodパッケージに含まれるアプリケーションまたはLinux カーネルのソースコードに含まれているサンプル(tools/gpio/)を参考にしてください。

3.6.9.3. 使用方法

コンテナ内で動作するアプリケーションから GPIO を扱うためには、Podman のイメージからコンテナを作成する際にホスト OS 側の デバイスファイル /dev/gpiochipN を渡す必要があります。以下は、/dev/gpiochip0 を渡して alpine イメージからコンテナを作成する例です。 /dev/gpiochipN を渡すと、GPION+1 を操作することができます。

[armadillo ~]# vi /etc/atmark/containers/gpio_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/gpiochip0
[armadillo ~]# podman_start gpio_example
Starting 'gpio_example'
956a0fecc48d5ea1210069910f7bb48b9e90b2dadb12895064d9776dae0360b5

図3.102 GPIO を扱うためのコンテナ作成例


コンテナ内に入ってコマンドで GPIO を操作する例を以下に示します。この例では GPIO1_IO22(CON9 1 ピン) を操作しています。

[armadillo ~]# podman exec -it gpio_example sh
[container ~]# apk upgrade
[container ~]# apk add libgpiod
[container ~]# gpioget gpiochip0 22 1
1 2
[container ~]# gpioset gpiochip0 22=0 3

図3.103 コンテナ内からコマンドで GPIO を操作する例


1

GPIO 番号 22 の値を取得します。

2

取得した値を表示します。

3

GPIO 番号 22 に 0(Low) を設定します。

他にも、gpiodetect コマンドで認識している gpiochip をリスト表示できます。 以下の例では、コンテナを作成する際に渡した /dev/gpiochip0 が認識されていることが確認できます。

[container ~]# gpiodetect
gpiochip0 [[209c000.gpio] (32 lines)

図3.104 gpiodetect コマンドの実行


gpioinfo コマンドでは、指定した gpiochip の詳細な情報を表示することができます。

[container ~]# gpioinfo gpiochip0
gpiochip0 - 32 lines:
        line   0:      unnamed        "dtr"  output   active-low [used]
        line   1:      unnamed       unused   input  active-high
        line   2:      unnamed       unused   input  active-high
        line   3:      unnamed       unused   input  active-high
        line   4:      unnamed       unused   input  active-high
        line   5:      unnamed        "red"  output  active-high [used]
        line   6:      unnamed       unused   input  active-high
        line   7:      unnamed       unused   input  active-high
        line   8:      unnamed      "green"  output  active-high [used]
        line   9:      unnamed       unused  output  active-high
        line  10:      unnamed        "SW1"   input   active-low [used]
        line  11:      unnamed       unused   input  active-high
        line  12:      unnamed       unused   input  active-high
        line  13:      unnamed       unused   input  active-high
        line  14:      unnamed       unused   input  active-high
        line  15:      unnamed       unused   input  active-high
        line  16:      unnamed       unused   input  active-high
        line  17:      unnamed       unused   input  active-high
        line  18:      unnamed     "yellow"  output  active-high [used]
        line  19:      unnamed "regulators:regulator-usbotg1vbu" output active-high [used]
        line  20:      unnamed       unused   input  active-high
        line  21:      unnamed       unused   input  active-high
        line  22:      unnamed       unused   input  active-high
        line  23:      unnamed       unused   input  active-high
        line  24:      unnamed       unused   input  active-high
        line  25:      unnamed       unused   input  active-high
        line  26:      unnamed       unused   input  active-high
        line  27:      unnamed       unused   input  active-high
        line  28:      unnamed       unused   input  active-high
        line  29:      unnamed       unused   input  active-high
        line  30:      unnamed       unused   input  active-high
        line  31:      unnamed       unused   input  active-high

図3.105 gpioinfo コマンドの実行


CON9のピン番号とGPIOの対応を次に示します。

表3.19 CON9 ピンとGPIOの対応

ピン番号 GPIO

1

GPIO1_IO22

2

GPIO1_IO23

3

GPIO1_IO17

4

GPIO1_IO31

5

GPIO1_IO16

6

GPIO1_IO30

13

GPIO3_IO23

14

GPIO3_IO24

15

GPIO3_IO25

16

GPIO3_IO26

17

GPIO3_IO27

18

GPIO3_IO28

25

GPIO4_IO06

26

GPIO4_IO07

27

GPIO4_IO08

28

GPIO4_IO09


[警告]

表3.19「CON9 ピンとGPIOの対応」のCON9 1, 3~6ピンは初期出荷状態では GPIO として利用することができません。 これらのピンを GPIO として利用する場合は、 at-dtweb を用います。

at-dtweb の利用方法については「Device Treeをカスタマイズする」を参照してください。

C 言語プログラムから操作する場合は、GPIO 操作ライブラリである libgpiod を使用することができます。

3.6.10. I2C デバイスを使用する

3.6.10.1. ハードウェア仕様

Armadillo-640 の I2C インターフェースは、i.MX6ULL の I2C(I2C Controller) および GPIO を利用した I2C バスドライバ(i2c-gpio)を利用します。また、i2c-gpioを利用することで、I2C バスを追加することができます。

拡張インターフェース(CON9、CON14)や、 LCD 拡張インターフェース(CON11)などで I2C を最大 3 ボート拡張することが可能です。 拡張インターフェースの仕様については「CON8、CON9、CON14(拡張インターフェース)」を、LCD 拡張インターフェースの仕様については「LCD を使用する」参照してください。

Armadillo-640で利用しているI2Cバスと、接続されるI2Cデバイスを次に示します。

表3.20 I2C デバイス

I2C バス

I2C デバイス

アドレス

デバイス名

0(I2C1)

0x08

PF3000

4(I2C-GPIO)

0x51

GT800X480A-1013P [a]

5(I2C-GPIO1)

0x32

NR3225SA [b]

[a] CON11にLCD オプションセット(7 インチタッチパネル WVGA 液晶)を接続した場合。

[b] CON9にArmadillo-600シリーズ WLANオプションモジュールまたはArmadillo-600シリーズ RTCオプションモジュールを接続した場合。


3.6.10.2. ソフトウェア仕様

Armadillo-640の標準状態では、CONFIG_I2C_CHARDEVが有効となっているためユーザードライバでI2Cデバイスを制御することができます。ユーザードライバを利用する場合は、Linux カーネルでI2Cデバイスに対応するデバイスドライバを無効にする必要があります。

機能
  • 最大データ転送レート: 384kbps
デバイスファイル
  • /dev/i2c-0 (I2C1) [8]
  • /dev/i2c-4 (I2C-GPIO)

3.6.10.3. 使用方法

コンテナ内で動作するアプリケーションから I2C を扱うためには、Podman のイメージからコンテナを作成する際にホスト OS 側の デバイスファイル /dev/i2c-N を渡す必要があります。以下は、/dev/i2c-4 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/i2c_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/i2c-4
[armadillo ~]# podman_start i2c_example
Starting 'i2c_example'
efa1eb129c1f036a709755f0d53b21a0f2a39307ecae32b24aac98c0b6567bf0

図3.106 I2C を扱うためのコンテナ作成例


コンテナ内に入り、i2c-tools に含まれる i2cdetect コマンドを使ってスレーブアドレスを確認することができます。

[armadillo ~]# podman exec -it i2c_example sh
[container ~]# apk upgrade
[container ~]# apk add i2c-tools
[container ~]# i2cdetect -y 4
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:                         -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

図3.107 i2cdetect コマンドによる確認例


3.6.11. SPI デバイスを使用する

3.6.11.1. ハードウェア仕様

拡張インターフェース(CON9、CON14)や、 LCD 拡張インターフェース(CON11)などで SPI を最大 4 ボート拡張することが可能です。 拡張インターフェースの仕様については「CON8、CON9、CON14(拡張インターフェース)」を、LCD 拡張インターフェースの仕様については「LCD を使用する」参照してください。

3.6.11.2. 使用方法

コンテナ内で動作するアプリケーションから SPI を扱うためには、Podman のイメージからコンテナを作成する際にホスト OS 側の デバイスファイル /dev/spidevN.N を渡す必要があります。以下は、/dev/spidev1.0 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/spi_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/spidev1.0
[armadillo ~]# podman_start spi_example
Starting 'spi_example'
45302bc9f95eef0e25c5d98acf198d96fc5bec1f83e791018cbe4221cc1f4523

図3.108 SPI を扱うためのコンテナ作成例


コンテナ内に入り、spi-tools に含まれる spi-config コマンドを使って現在の設定を確認することができます。

[armadillo ~]# podman exec -it spi_example sh
[container ~]# apk upgrade
[container ~]# apk add spi-tools
[container ~]# spi-config --device=/dev/spidev1.0 -q
/dev/spidev1.0: mode=0, lsb=0, bits=8, speed=500000, spiready=0

図3.109 spi-config コマンドによる確認例


3.6.12. CAN デバイスを使用する

3.6.12.1. ハードウェア仕様

拡張インターフェース(CON9)や、 LCD 拡張インターフェース(CON11)などで CAN を最大 2 ボート拡張することが可能です。 拡張インターフェースの仕様については「CON8、CON9、CON14(拡張インターフェース)」を、LCD 拡張インターフェースの仕様については「LCD を使用する」参照してください。

3.6.12.2. 使用方法

コンテナ内で動作するアプリケーションから CAN 通信を行うためには、 Podman のイメージからコンテナを作成する際に、コンテナを実行するネットワークとして host を、 権限として NET_ADMIN を指定する必要があります。 以下は、ネットワークとして host を、権限として NET_ADMIN を指定して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/can_example.conf
set_image dockage.io/alpine
set_command sleep infinity
set_network host
add_args --cap-add=NET_ADMIN
[armadillo ~]# podman_start can_example
Starting 'can_example'
73e7dbce86e84eef337bbc5c580a747948b94b87015bb34143da341b8301c16a

図3.110 CAN を扱うためのコンテナ作成例


コンテナ内に入り、ip コマンドで CAN を有効にすることができます。 以下に、設定例を示します。

[armadillo ~]# podman exec -it can_example sh
[container ~]# apk upgrade
[container ~]# apk add iproute2 1
[container ~]# ip link set can0 type can bitrate 125000 2
[container ~]# ip link set can0 up 3
[container ~]# ip -s link show can0 4
4: can0: <NOARP,UP,LOWER_UP,ECHO> mtu 16 qdisc pfifo_fast state UP mode DEFAULT
group default qlen 10
    link/can
    RX: bytes  packets  errors  dropped missed  mcast
    0          0        0       0       0       0
    TX: bytes  packets  errors  dropped carrier collsns
    0          0        0       0       0       0

図3.111 CAN の設定例


1

CAN の設定のために必要な iproute2 をインストールします。すでにインストール済みの場合は不要です。

2

CAN の通信速度を 125000 kbps に設定します。

3

can0 インターフェースを起動します。

4

can0 インターフェースの現在の使用状況を表示します。

3.6.13. PWM を使用する

3.6.13.1. ハードウェア仕様

拡張インターフェース(CON9)や、 LCD 拡張インターフェース(CON11)などで I2C を最大 8 ボート拡張することが可能です。 拡張インターフェースの仕様については「CON8、CON9、CON14(拡張インターフェース)」を、LCD 拡張インターフェースの仕様については「LCD を使用する」参照してください。

3.6.13.2. 使用方法

コンテナ内で動作するアプリケーションから PWM を扱うためには、 Podman のイメージからコンテナを作成する際にホスト OS 側の /sys ディレクトリを渡す必要があります。デフォルト状態でもマウントされてますが、読み取り専用になって使えませんのでご注意ください。 以下は、 /sys を渡して alpine イメージからコンテナを作成する例です。ここで渡された /sys ディレクトリは コンテナ内の同じ /sys にマウントされます。

[armadillo ~]# vi /etc/atmark/containers/pwm_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_volumes /sys
[armadillo ~]# podman_start pwm_example
Starting 'pwm_example'
212127a8885e106e0ef7453545db3c473aef5438f000acf4b33a44d75dcd9e28

図3.112 PWM を扱うためのコンテナ作成例


コンテナ内に入り、/sys/class/pwm/pwmchipN ディレクトリ内の export ファイルに 0 を書き込むことで扱えるようになります。 以下に、/sys/class/pwm/pwmchip0 を扱う場合の動作設定例を示します。

[armadillo ~]# podman exec -it pwm_example sh
[container ~]# echo 0 > /sys/class/pwm/pwmchip0/export 1
[container ~]# echo 1000000000 > /sys/class/pwm/pwmchip0/pwm0/period  2
[container ~]# echo 500000000 > /sys/class/pwm/pwmchip0/pwm0/duty_cycle 3
[container ~]# echo 1 > /sys/class/pwm/pwmchip0/pwm0/enable 4

図3.113 PWM の動作設定例


1

pwmchip0 を export します。

2

周期を 1 秒にします。単位はナノ秒です。

3

PWM の ON 時間 を 0.5 秒にします。

4

PWM 出力を有効にします。

3.6.14. JTAG デバッガを使用する

CON10はJTAGデバッガを接続することのできるJTAGインターフェースです。 信号線はi.MX6ULLのシステムJTAGコントローラ(SJC)に接続されています。

EXT_RESET_Bピンからシステムリセットを行うことが可能です。 システムリセットを行う際は、図3.114「リセットシーケンス」のとおり、 20ms以上のLow期間を設定してください。

images/common-images/reset-sequence.svg

図3.114 リセットシーケンス


[ティップ]

CON10に接続されている信号線は、JTAG以外の機能でも使用可能です。詳細につきましては、 「Armadillo-640 マルチプレクス表」をご参照ください。

[ティップ]

システムJTAGコントローラの詳細につきましては、NXP Semiconductorsのホームページからダウンロード可能な 『i.MX 6ULL Applications Processor Reference Manual』をご参照ください。 モード設定に必要なi.MX6ULLのJTAG_MODピンはSW1に接続されています。

表3.21 CON10 信号配列

ピン番号 ピン名 I/O 説明

1

VCC_3.3V

Power

電源(VCC_3.3V)

2

JTAG_TRST_B

In

テストリセット、i.MX6ULLのJTAG_TRST_Bピンに接続、i.MX6ULL内部で47kΩプルアップ(VCC_3.3V)されています。

3

JTAG_TDI

In

テストデータ入力、i.MX6ULLのJTAG_TDIピンに接続、i.MX6ULL内部で47kΩプルアップ(VCC_3.3V)されています。

4

JTAG_TMS

In

テストモード選択、i.MX6ULLのJTAG_TMSピンに接続、i.MX6ULL内部で47kΩプルアップ(VCC_3.3V)されています。

5

JTAG_TCK

In

テストクロック、i.MX6ULLのJTAG_TCKピンに接続、i.MX6ULL内部で47kΩプルアップ(VCC_3.3V)されています。

6

JTAG_TDO

Out

テストデータ出力、i.MX6ULLのJTAG_TDOピンに接続

7

EXT_RESET_B

In

システムリセット、i.MX6ULLのPOR_Bピンに接続、オープンドレイン入力

8

GND

Power

電源(GND)


3.6.15. LCD を使用する

3.6.15.1. ハードウェア仕様

Armadillo-640 の LCD ホストは、i.MX6ULL のeLCDIF(Enhanced LCD Interface)を利用しています。CON11 に LCD オプションセット(7 インチタッチパネル WVGA 液晶)を接続した場合に利用できます。

インターフェース仕様

CON11はデジタルRGB入力を持つ液晶パネルモジュールなどを接続することができる、LCD拡張インターフェースです。 信号線はi.MX6ULLのLCDコントローラ等に接続されています。

[ティップ]

CON11に接続されている信号線は、LCD以外の機能でも使用可能です。詳細につきましては、 「Armadillo-640 マルチプレクス表」をご参照ください。

[警告]

複数箇所に割り当て可能な信号(USDHC2、UART1、ESPI1、I2C2等)がありますが、 同じ信号は複数ピンで同時利用できません。

表3.22 CON11 信号配列

ピン番号 ピン名 I/O 説明

1

VCC_5V

Power

電源出力(VCC_5V)

2

VCC_5V

Power

電源出力(VCC_5V)

3

VCC_5V

Power

電源出力(VCC_5V)

4

VCC_3.3V

Power

電源出力(VCC_3.3V)

5

VCC_3.3V

Power

電源出力(VCC_3.3V)

6

GND

Power

電源(GND)

7

GND

Power

電源(GND)

8

LCD_CLK

In/Out

拡張入出力、i.MX6ULLのLCD_CLKピンに接続

9

LCD_HSYNC

In/Out

拡張入出力、i.MX6ULLのLCD_HSYNCピンに接続

10

LCD_VSYNC

In/Out

拡張入出力、i.MX6ULLのLCD_VSYNCピンに接続

11

LCD_ENABLE

In/Out

拡張入出力、i.MX6ULLのLCD_ENABLEピンに接続

12

PWM5_OUT

In/Out

拡張入出力、i.MX6ULLのNAND_DQSピンに接続

13

LCD_DATA00

In/Out

拡張入出力、i.MX6ULLのLCD_DATA00ピンに接続、基板上で10kΩプルダウンされています。

14

LCD_DATA01

In/Out

拡張入出力、i.MX6ULLのLCD_DATA01ピンに接続、基板上で10kΩプルアップ(VCC_3.3V)されています。

15

LCD_DATA02

In/Out

拡張入出力、i.MX6ULLのLCD_DATA02ピンに接続、基板上で10kΩプルダウンされています。

16

LCD_DATA03

In/Out

拡張入出力、i.MX6ULLのLCD_DATA03ピンに接続、基板上で10kΩプルダウンされています。

17

LCD_DATA04

In/Out

拡張入出力、i.MX6ULLのLCD_DATA04ピンに接続、基板上で10kΩプルダウンされています。

18

LCD_DATA05

In/Out

拡張入出力、i.MX6ULLのLCD_DATA05ピンに接続、JP1がオープン時、10kΩプルアップ(VCC_3.3V)、ショート時、10kΩプルダウンされます。

19

GND

Power

電源(GND)

20

LCD_DATA06

In/Out

拡張入出力、i.MX6ULLのLCD_DATA06ピンに接続、基板上で10kΩプルアップ(VCC_3.3V)されています。

21

LCD_DATA07

In/Out

拡張入出力、i.MX6ULLのLCD_DATA07ピンに接続、基板上で10kΩプルダウンされています。

22

LCD_DATA08

In/Out

拡張入出力、i.MX6ULLのLCD_DATA08ピンに接続、基板上で10kΩプルダウンされています。

23

LCD_DATA09

In/Out

拡張入出力、i.MX6ULLのLCD_DATA09ピンに接続、基板上で10kΩプルダウンされています。

24

LCD_DATA10

In/Out

拡張入出力、i.MX6ULLのLCD_DATA10ピンに接続、基板上で10kΩプルダウンされています。

25

LCD_DATA11

In/Out

拡張入出力、i.MX6ULLのLCD_DATA11ピンに接続、JP1がオープン時、10kΩプルダウン、ショート時、10kΩプルアップ(VCC_3.3V)されます。

26

GND

Power

電源(GND)

27

LCD_DATA12

In/Out

拡張入出力、i.MX6ULLのLCD_DATA12ピンに接続、基板上で10kΩプルダウンされています。

28

LCD_DATA13

In/Out

拡張入出力、i.MX6ULLのLCD_DATA13ピンに接続、基板上で10kΩプルダウンされています。

29

LCD_DATA14

In/Out

拡張入出力、i.MX6ULLのLCD_DATA14ピンに接続、基板上で10kΩプルダウンされています。

30

LCD_DATA15

In/Out

拡張入出力、i.MX6ULLのLCD_DATA15ピンに接続、基板上で10kΩプルダウンされています。

31

LCD_DATA16

In/Out

拡張入出力、i.MX6ULLのLCD_DATA16ピンに接続、基板上で10kΩプルダウンされています。

32

LCD_DATA17

In/Out

拡張入出力、i.MX6ULLのLCD_DATA17ピンに接続、基板上で10kΩプルダウンされています。

33

GND

Power

電源(GND)

34

XPUL

In/Out

拡張入出力、i.MX6ULLのGPIO1_IO04ピンに接続、0.01uFのコンデンサが接続されています。

35

XNUR

In/Out

拡張入出力、i.MX6ULLのGPIO1_IO03ピンに接続、0.01uFのコンデンサが接続されています。

36

YPLL

In/Out

拡張入出力、i.MX6ULLのGPIO1_IO02ピンに接続、0.01uFのコンデンサが接続されています。

37

YNLR

In/Out

拡張入出力、i.MX6ULLのGPIO1_IO01ピンに接続、0.01uFのコンデンサが接続されています。

38

GND

Power

電源(GND)

39

GPIO4_IO18

In/Out

拡張入出力、i.MX6ULLのCSI_PIXCLKピンに接続

40

GPIO4_IO21

In/Out

拡張入出力、i.MX6ULLのCSI_DATA00ピンに接続

41

GPIO4_IO24

In/Out

拡張入出力、i.MX6ULLのCSI_DATA03ピンに接続

42

GPIO4_IO22

In/Out

拡張入出力、i.MX6ULLのCSI_DATA01ピンに接続

43

GPIO4_IO23

In/Out

拡張入出力、i.MX6ULLのCSI_DATA02ピンに接続

44

GPIO4_IO28

In/Out

拡張入出力、i.MX6ULLのCSI_DATA07ピンに接続

45

GPIO4_IO27

In/Out

拡張入出力、i.MX6ULLのCSI_DATA06ピンに接続

46

GPIO4_IO26

In/Out

拡張入出力、i.MX6ULLのCSI_DATA05ピンに接続

47

GPIO4_IO25

In/Out

拡張入出力、i.MX6ULLのCSI_DATA04ピンに接続

48

GPIO4_IO20

In/Out

拡張入出力、i.MX6ULLのCSI_HSYNCピンに接続

49

GPIO4_IO19

In/Out

拡張入出力、i.MX6ULLのCSI_VSYNCピンに接続

50

GND

Power

電源(GND)


[警告]CON11のブートモード設定ピンについて

CON11の13〜18、20〜25、27〜32ピン(LCD_DATA00〜17)は、i.MX6ULLの内蔵ROMによるブートモード設定ピンを兼用しています。 電源投入時、ブードモード設定のために、基板上のプルアップ/ダウン抵抗で、High/Lowレベルの状態を保持しています。 意図しない動作を引き起こす原因となるため、電源投入時からU-Bootが動作するまでは、 各々のピンをHigh/Lowレベルに保持した状態でご使用ください。 ブートモード設定の詳細につきましては、NXP Semiconductorsのホームページからダウンロード可能な 『i.MX 6ULL Applications Processor Reference Manual』をご参照ください。

3.6.15.2. ソフトウェア仕様

デバイスファイル
  • /dev/dri/card0 (DRM)
  • /dev/fb0 (フレームバッファ)

3.6.15.3. 使用方法

LCD オプションセット(7 インチタッチパネル WVGA 液晶)を例に説明します。 LCD オプションセット(7 インチタッチパネル WVGA 液晶)の概要については「LCDオプションセット(7インチタッチパネルWVGA液晶)」を参照してください。

図3.115「LCDの接続方法」を参考にし、タッチパネルLCDのCN4の1ピンとArmadillo-640のCON11の1ピンが対応するように、FFCを接続します。 FFCの向きは、タッチパネルLCD側は電極が下、Armadillo-640側は電極が上になるようにします。

images/noritake-lcd-assembly.svg

図3.115 LCDの接続方法


images/common-images/ffc-cable.svg

図3.116 フレキシブルフラットケーブルの形状


[警告]

必ず1ピンと1ピンが対応するように、接続してください。 1ピンと50ピンが対応するように接続した場合、電源とGNDがショートし、 故障の原因となります。

[警告]

FFCの電極の上下を逆に接続した場合、Armadillo-640の実装部品と電極が接触し、 故障する可能性があります。

DT overlayの設定を行います。

[armadillo~]# vi /boot/overlays.txt
fdt_overlays=armadillo-640-lcd70ext-l00.dtbo
[armadillo~]# persist_file /boot/overlays.txt
[armadillo~]# reboot

その後の使用方法については「画面表示を行う」を参照してください。

3.6.16. 電源を入力する

3.6.16.1. ハードウェア仕様

CON12、CON13は電源供給用インターフェースです。

[警告]

CON12とCON13の電源(VCC_5V)供給ラインは接続されていますので、同時に電源を供給することはできません。 どちらか一方からのみ電源を供給してください。

CON12にはDCジャックが実装されており、図3.117「ACアダプタの極性マーク」と同じ極性マークのあるACアダプタが使用できます。 ACアダプタのジャック形状はJEITA RC-5320A準拠(電圧区分2)です。

images/common-images/center-plus.svg

図3.117 ACアダプタの極性マーク


[警告]

ACアダプタを使用する際は、ACアダプタのDCプラグをArmadillo-640に接続してからACプラグをコンセントに挿してください。

インターフェース仕様(CON13)

CON13からは電源(VCC_5V)供給の他、バックアップ電源(RTC_BAT)供給、i.MX6ULLのON/OFF制御を行うことができます。 バックアップ電源供給は、長時間電源を切断しても、i.MX6ULLの一部データ(時刻データ等)を保持したい場合にご使用ください。

表3.23 CON13 信号配列

ピン番号 ピン名 I/O 説明

1

RTC_BAT

Power

電源(RTC_BAT)、パワーマネジメントICのLICELLピンに接続

2

VCC_5V

Power

電源(VCC_5V)

3

GND

Power

電源(GND)

4

ONOFF

In

i.MX6ULLのON/OFF用信号、i.MX6ULLのONOFFピンに接続、オープンドレイン入力


images/con12-con13-backup.svg

図3.118 バックアップ電源供給


[警告]

低消費電力モードに速やかに移行するためには、 バックアップ電源(RTC_BAT)を供給した直後に一度、電源(VCC_5V)を100ミリ秒以上供給する必要があります。

[警告]

RTC_BATの入力電圧範囲は2.75V〜3.3Vです。内部デバイスが正常に動作しなくなる可能性がありますので、入力電圧範囲内でご使用ください。

[警告]

内蔵リアルタイムクロックの平均月差は周囲温度25℃で±70秒程度(参考値)です。時間精度は周囲温度に大きく影響を受けますので、 ご使用の際は十分に特性の確認をお願いします。

[ティップ]

内蔵リアルタイムクロックは、一般的なリアルタイムクロックICよりも消費電力が高いため、外付けバッテリの消耗が早くなります。

バッテリ持続例: CR2032の場合、約4か月

バッテリの消耗が製品の運用に支障をきたす場合には、消費電力が少ないリアルタイムクロックICを外付けすることを推奨します。 CON9(拡張インターフェース)に接続可能なArmadillo-600シリーズ RTCオプションモジュールもありますので、ご検討ください。

3.6.17. 起動デバイスを変更する

3.6.17.1. ハードウェア仕様

機能

JP1、JP2は起動デバイス設定ジャンパです。 JP1、JP2の状態で、起動デバイスを設定することができます。

表3.24 ジャンパの設定と起動デバイス

JP1 JP2 起動デバイス

-

オープン

i.MX6ULLのeFUSE設定[a]に基づいたデバイス

eFUSEが未設定の場合は eMMC

オープン

ショート

eMMC

ショート

ショート

microSD

[a] eFUSE設定の詳細につきましては、NXP Semiconductorsのホームページからダウンロード可能な『i.MX 6ULL Applications Processor Reference Manual』をご参照ください。


[警告]

出荷時、i.MX6ULL の起動デバイスに関する eFUSE は未設定です。 未設定のまま JP2 をオープン状態で使用すると、eMMC から起動します。

[警告]

eFUSEは一度書き込むと元に戻すことができません。 eFUSEの設定によってはArmadillo-640が正常に動作しなくなる可能性がありますので、 書き込みを行う際には細心の注意を払うようお願いいたします。 eFUSEの設定によって異常が起こった場合は保証対象外となります。

[ティップ]

JP2をオープン状態で使用する場合、JP1の設定は無視されます。JP1をショート状態にすると、 プルアップ抵抗により消費電流が増加するため、JP1はオープン状態で使用することをお勧めします。

インターフェース仕様(JP1)

表3.25 JP1 信号配列

ピン番号 ピン名 I/O 説明

1

JP1

In

起動デバイス設定用信号、ロジックICを経由してi.MX6ULLのLCD_DATA05ピン、LCD_DATA11ピンに接続(Low: LCD_DATA05ピンはプルアップ、LCD_DATA11ピンはプルダウンされます。High: LCD_DATA05ピンはプルダウン、LCD_DATA11ピンはプルアップされます。)、基板上で47kΩプルダウンされています。

2

JP1_PU

Out

VCC_3.3Vで1kΩプルアップ


インターフェース仕様(JP2)

表3.26 JP2 信号配列

ピン番号 ピン名 I/O 説明

1

JP2_PU

Out

VDD_SNVS_3Vで1kΩプルアップ

2

JP2

In

起動デバイス設定用信号、i.MX6ULLのBOOT_MODE1ピンに接続、i.MX6ULL内部で100kΩプルダウンされています。


3.6.18. ユーザースイッチを使用する

3.6.18.1. ハードウェア仕様

Armadillo-640に搭載されているユーザースイッチには、GPIOが接続されています。

インターフェース仕様

SW1は、ユーザー側で自由に利用できる押しボタンスイッチです。

表3.27 SW1 信号配列

部品番号 名称 説明

SW1

ユーザースイッチ

i.MX6ULLのJTAG_MODピンに接続、(Low: 押されていない状態、High: 押された状態)


3.6.18.2. ソフトウェア仕様

Linuxでは、ユーザー空間でイベント(Press/Release)を検出することができます。Linuxでは、GPIO接続用キーボードドライバ(gpio-keys)で制御することができます。

ユーザースイッチと信号には、次に示すキーコードが割り当てられています。

表3.28 キーコード

ユーザースイッチ キーコード イベントコード X11 キーコード

SW1

KEY_ENTER

28

Return


デバイスファイル
  • /dev/input/by-path/platform-gpio-keys-event [9]

3.6.18.3. 使用方法

Armadillo-640 にはユーザースイッチが実装されています。これらのスイッチのプッシュ/リリースイベントを取得するためには、 Podman のイメージからコンテナを作成する際にホスト OS 側の /dev/input ディレクトリを渡す必要があります。 以下は、/dev/input を渡して alpine イメージからコンテナを作成する例です。ここで渡された /dev/input ディレクトリは コンテナ内の /dev/input にマウントされます。

Armadillo-640 にはユーザースイッチが実装されています。これらのスイッチのプッシュ/リリースイベントを取得するためには、 Podman のイメージからコンテナを作成する際にホスト OS 側の /dev/input ディレクトリを渡す必要があります。 以下は、/dev/input を渡して alpine イメージからコンテナを作成する例です。ここで渡された /dev/input ディレクトリは コンテナ内の /dev/input にマウントされます。

[armadillo ~]# vi /etc/atmark/containers/sw_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/input
[armadillo ~]# podman_start sw_example
Starting 'sw_example'
c0cd8b801883266197a3c20552b0e8b6c7dd473bb0b24e05bf3ecdb581c822b9

図3.119 ユーザースイッチのイベントを取得するためのコンテナ作成例


コンテナ内に入り、evtest コマンドでイベントを確認できます。

[armadillo ~]# podman exec -it sw_example sh
[container ~]# apk upgrade
[container ~]# apk add evtest
[container ~]# evtest /dev/input/event0
Input driver version is 1.0.1
Input device ID: bus 0x19 vendor 0x1 product 0x1 version 0x100
Input device name: "gpio-keys"
Supported events:
  Event type 0 (EV_SYN)
  Event type 1 (EV_KEY)
    Event code 28 (KEY_ENTER)
Properties:
Testing ... (interrupt to exit)
Event: time 1685517999.767274, type 1 (EV_KEY), code 28 (KEY_ENTER), value 0  1
Event: time 1685517999.767274, -------------- SYN_REPORT ------------
Event: time 1685517999.907279, type 1 (EV_KEY), code 28 (KEY_ENTER), value 1  2
Event: time 1685517999.907279, -------------- SYN_REPORT ------------

図3.120 evtest コマンドによる確認例


1

SW1のボタン プッシュ イベントを検出したときの表示

2

SW1のボタン リリース イベントを検出したときの表示

ユーザースイッチ押下などに対して、細かく動作を指定できる buttond という機能があります。 詳細は「ボタンやキーを扱う」を参照してください。

3.6.19. LED を使用する

3.6.19.1. ハードウェア仕様

Armadillo-640に搭載されているユーザーLEDには、GPIOが接続されています。

インターフェース仕様(LED3、LED4、LED5)

LED3、LED4、LED5は、ユーザー側で自由に利用できるLEDです。

表3.29 LED3、LED4、LED5

部品番号 名称(色) 説明

LED3

ユーザー LED(赤)

i.MX6ULLのGPIO1_IO05ピンに接続、(Low: 消灯、High: 点灯)

LED4

ユーザー LED(緑)

i.MX6ULLのGPIO1_IO08ピンに接続、(Low: 消灯、High: 点灯)

LED5

ユーザー LED(黄)

i.MX6ULLのUART1_CTS_Bピンに接続、(Low: 消灯、High: 点灯)


3.6.19.2. ソフトウェア仕様

Linuxでは、GPIO接続用LEDドライバ(leds-gpio)で制御することができます。

sysfs LEDクラスディレクトリ
  • /sys/class/leds/red
  • /sys/class/leds/green
  • /sys/class/leds/yellow

3.6.19.3. 使用方法

Armadillo-640 には LED が実装されています。これらの LED を扱うためには、 Podman のイメージからコンテナを作成する際にホスト OS 側の /sys ディレクトリを渡す必要があります。 以下は、/sys を渡して alpine イメージからコンテナを作成する例です。ここで渡された /sys ディレクトリは コンテナ内の /sys にマウントされます。

[armadillo ~]# vi /etc/atmark/containers/led_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_volumes /sys
[armadillo ~]# podman_start led_example
Starting 'led_example'
c770f76d7714f4cceb1229be2240382bded236c2c51bb6b866bc0098c2cb987a

図3.121 LED を扱うためのコンテナ作成例


コンテナ内に入り、brightness ファイルに値を書き込むことで LED の点灯/消灯を行うことができます。 0 を書き込むと消灯、0 以外の値 (1〜255) を書き込むと点灯します。

[armadillo ~]# podman exec -it led_example sh
[container ~]# echo 0 > /sys/class/leds/red/brightness
[container ~]# echo 1 > /sys/class/leds/red/brightness

図3.122 LED の点灯/消灯の実行例


brightness ファイルを読み出すことで、現在の LED の状態を参照することも可能です。

[container ~]# cat /sys/class/leds/red/brightness

図3.123 LED の状態を表示する


Linux では、LED をある特定のタイミングで光らせることができます。これを「トリガ」と呼びます。 LEDクラスディレクトリ以下の trigger ファイルへ値を書き込むことによってLEDの点灯/消灯にトリガを設定することができます。 trigger でサポートされている主な値は以下の通りです。

表3.30 LEDトリガの種類

設定 説明

none

トリガを設定しません

mmc1

microSD スロットのアクセスランプにします

mmc2

eMMC のアクセスランプにします

heartbeat

心拍のように点灯/消灯を行います

default-on

主に Linux カーネルから使用します。LED が点灯します


trigger ファイルを読み出すとサポートしているトリガと、現在有効のトリガが表示されます。 [] が付いているものが現在のトリガです。

[container ~]# cat /sys/class/leds/red/trigger
[none] rc-feedback bluetooth-power rfkill-any rfkill-none kbd-scrolllock kbd-num
lock kbd-capslock kbd-kanalock kbd-shiftlock kbd-altgrlock kbd-ctrllock kbd-altl
ock kbd-shiftllock kbd-shiftrlock kbd-ctrlllock kbd-ctrlrlock rfkill0 rfkill1 di
sk-activity disk-read disk-write ide-disk heartbeat cpu cpu0 cpu1 cpu2 cpu3 mmc2
 default-on panic mmc1

図3.124 対応している LED トリガを表示


以下のコマンドを実行すると、心拍のように点灯/消灯を行います。

[container ~]# echo heartbeat > /sys/class/leds/red/trigger

図3.125 LEDのトリガに heartbeat を指定する


3.6.20. RTC を使用する

3.6.20.1. ハードウェア仕様

Armadillo-640のリアルタイムクロックは、i.MX6ULLのRTC機能を利用しています。

機能
  • アラーム割り込みサポート
インターフェース仕様
CON13からは電源(VCC_5V)供給の他、バックアップ電源(RTC_BAT)供給、i.MX6ULLのON/OFF制御を行うことができます。 バックアップ電源供給は、長時間電源を切断しても、i.MX6ULLの一部データ(時刻データ等)を保持したい場合にご使用ください。 詳細は「電源を入力する」を参照してください。

3.6.20.2. ソフトウェア仕様

デバイスファイル
  • /dev/rtc ( /dev/rtc0 へのシンボリックリンク)
  • /dev/rtc0

アラーム割り込みは、デバイスファイル経由で利用することができます。

詳細な情報については、Linux カーネルのソースコードに含まれているドキュメント(Documentation/admin-guide/rtc.rst)やサンプルプログラム(tools/testing/selftests/rtc/rtctest.c)を参照してください。

3.6.20.3. 使用方法

コンテナ内から RTC を扱うためには、Podman のイメージからコンテナを作成する際にホスト OS 側の デバイスファイル /dev/rtcN を渡すと同時に、RTC への時刻の設定を行うための権限も渡す必要があります。 以下は、/dev/rtc0 を渡して alpine イメージからコンテナを作成する例です。権限として SYS_TIME も渡しています。

[armadillo ~]# vi /etc/atmark/containers/rtc_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_args --cap-add=SYS_TIME
add_devices /dev/rtc0
[armadillo ~]# podman_start rtc_example
Starting 'rtc_example'
025209e0d96f43c2911239a8397b7002c3eaab057e031d8abb765df5707d75bd

図3.126 RTC を扱うためのコンテナ作成例


コンテナ内に入り、hwclock コマンドで RTC の時刻表示と設定ができます。

[armadillo ~]# podman exec -it rtc_example sh
[container ~]# hwclock 1
Thu Feb 18 05:14:37 2021  0.000000 seconds
[container ~]# date --set "2021-04-01 09:00:00" 2
Thu Apr  1 09:00:00 UTC 2021
[container ~]# hwclock --systohc 3
[container ~]# hwclock 4
Thu Apr  1 09:00:28 2021  0.000000 seconds

図3.127 hwclock コマンドによるRTCの時刻表示と設定例


1

RTC に設定されている現在時刻を表示します。

2

システム時刻を 2021 年 4 月 1 日 9 時 0 分 0 秒に設定します。

3

システム時刻を RTC に反映させます。

4

RTC に設定されている時刻が変更されていることを確認します。

3.6.21. Wi-SUN デバイスを扱う

ここでは、Wi-SUN デバイスが UART で接続されている場合の例を示します。 この場合、コンテナ内で動作するアプリケーションから Wi-SUN デバイスで通信を行うためには、 Podman のイメージからコンテナを作成する際にホスト OS 側のデバイスファイル /dev/ttymxcN のうち、 Wi-SUN と対応するものを渡す必要があります。 以下は、/dev/ttymxc1 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/wisun_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/ttymxc1
[armadillo ~]# podman_start wisun_example
Starting 'wisun_example'
ef9a5a2f7eee4236cb28c1fbf5090a6f0db9d6dfe7f3a34573867e0833dd3122
[armadillo ~]# podman exec -it wisun_example sh
[container ~]# ls /dev/ttymxc1
/dev/ttymxc1

図3.128 Wi-SUN デバイスを扱うためのコンテナ作成例


コンテナ内から、/dev/ttymxc1 を使って Wi-SUN データの送受信ができるようになります。

3.6.22. EnOcean デバイスを扱う

ここでは、EnOcean デバイスが UART で接続されている場合の例を示します。 この場合、コンテナ内で動作するアプリケーションから EnOcean デバイスで通信を行うためには、 Podman のイメージからコンテナを作成する際にホスト OS 側のデバイスファイル /dev/ttymxcN のうち、 EnOcean と対応するものを渡す必要があります。 以下は、/dev/ttymxc1 を渡して alpine イメージからコンテナを作成する例です。

[armadillo ~]# vi /etc/atmark/containers/enocean_example.conf
set_image docker.io/alpine
set_command sleep infinity
add_devices /dev/ttymxc1
[armadillo ~]# podman_start enocean_example
Starting 'enocean_example'
a808b491a100f9078d8c72a7b36966d9182614f3657fe054fb8d7f87b0d4b31c
[armadillo ~]# podman exec -it enocean_example sh
[container ~]# ls /dev/ttymxc1
/dev/ttymxc1

図3.129 EnOcean デバイスを扱うためのコンテナ作成例


コンテナ内から、/dev/ttymxc1 を使って EnOcean データの送受信ができるようになります。

3.7. ソフトウェアの設計

Armadillo-640 を用いた製品のソフトウェア設計は、一般的な組み込み開発と基本的には変わりません。 しかし、 Armadillo Base OS という独自OSを搭載しているため、ソフトウェアの設計には特有のポイントがいくつかあります。 本章では、それらの設計時に考慮すべき Armadillo Base OS 特有のポイントについて紹介していきます。

3.7.1. 開発者が開発するもの、開発しなくていいもの

Armadillo Base OS では、組み込み機器において必要になる様々な機能を標準で搭載しています。

図3.130「開発者が開発するもの、開発しなくていいもの」は、 Armadillo Base OS 搭載製品において、開発者が開発するものと開発しなくていいものをまとめた図です。

images/common-images/development-judge.png

図3.130 開発者が開発するもの、開発しなくていいもの


開発しなくていいものについては設計を考える必要はありません。 開発するものに絞って設計を進めることができます。

3.7.2. ユーザーアプリケーションの設計

Armadillo Base OSでは基本的にユーザーアプリケーションを Podman コンテナ上で実行します。 そのため、実行環境として Armadillo Base OS を意識する必要はありません。

Podmanは、同じくコンテナを扱えるソフトウェアである Docker と基本的に互換性があります。

Docker Hub などから使い慣れたディストリビューションのコンテナイメージを取得して開発することができます。

3.7.2.1. ユーザーデータの保存場所

アプリケーションが出力するユーザーデータで保存が必要なものは、「電源を切っても保持されるディレクトリ(ユーザーデータディレクトリ)」にも記載があるとおり、 /var/app/volumes/ 以下に配置してください。

色々な場所にデータが保存されていますと Armadillo-640 の初期化を行う際に削除の処理が煩雑になりますので、 /var/app/volumes/ 以下に集約してください。

3.7.2.2. アプリケーション設定情報の保存場所

開発したアプリケーションやコンテナがバージョンアップした際にも必要となる設定情報は、 「電源を切っても保持されるディレクトリ(ユーザーデータディレクトリ)」 にも記載があるとおり、 /var/app/rollback/volumes/ 以下に保存してください。

3.7.3. ログの設計

ユーザーアプリケーションのログは、不具合発生時の原因究明の一助になるため必ず残しておくことを推奨します。

3.7.3.1. ログの保存場所

ユーザーアプリケーションが出力するログは、「電源を切っても保持されるディレクトリ(ユーザーデータディレクトリ)」にも記載があるとおり、 /var/app/volumes/ 以下に配置するのが良いです。

コンテナの中から /var/app/volumes/ ディレクトリにアクセスすることになります。 手順についての詳細は実際に開発を行う箇所にて紹介します。

3.7.3.2. 保存すべきログ

  • Ethernet、LTE、BT、WLANなどのネットワーク系のログ

    一般に不具合発生時によく疑われる箇所なので、最低でも接続・切断情報などのログを残しておくことをおすすめします。

  • ソフトウェアのバージョン

    /etc/sw-versions というファイルが Armadillo Base OS 上に存在します。 これは、 SWUpdate に管理されている各ソフトウェアのバージョンが記録されているファイルです。 このファイルの内容をログに含めておくことで、当時のバージョンを記録することができます。

  • A/B 面どちらであったか

    アップデート後になにか不具合があって、自動的にロールバックしてしまう場合があります。 後でログを確認する際に、当時 A/B 面どちらであったかで環境が大きく変わってしまい解析に時間がかかる場合があるので、どちらの面で動作していたかをログに残しておくことをおすすめします。

    図3.131「現在の面の確認方法」に示すコマンドを実行することで、現在 A/B どちらの面で起動しているかを確認できます。

    [armadillo ~]# abos-ctrl
    rollbackCurrently booted on /dev/mmcblk0p1 1
    : (省略)

    図3.131 現在の面の確認方法


    1

    この実行結果から今の面は/dev/mmcblk0p1であることが分かります。

3.7.4. ウォッチドッグタイマー

Armadillo-640のウォッチドッグタイマーは、i.MX6ULLのWDOG(Watchdog Timer)を利用しています。

ウォッチドッグタイマーは、U-Boot によって有効化されます。標準状態でタイムアウト時間は10秒に設定されます。

何らかの要因でウォッチドッグタイマーのキックができなくなりタイムアウトすると、システムリセットが発生します。

ウォッチドッグタイマーの設定変更は、ioctlシステムコール経由で行うことができます。詳細な情報については、Linux カーネルのソースコードに含まれているドキュメント(Documentation/watchdog/watchdog-api.rst)を参照してください。

[ティップ]

ウォッチドッグタイマーを停止することはできません。

3.7.5. コンテナに Armadillo の情報を渡す方法

Armadillo Base OS からコンテナに環境変数として情報を渡すためにコンテナ起動設定ファイルを使用します。

コンテナ起動設定ファイル(conf ファイル)に関しては「コンテナ起動設定ファイルを作成する」を参照してください。

  • アットマークテクノが提供する情報を環境変数として渡す

    コンテナ起動設定ファイルに add_armadillo_env を使用してください。

    アットマークテクノが設定した LAN1(eth0)の MACアドレス、個体番号などの Armadillo の情報を環境変数としてコンテナに渡します。

    add_armadillo_env については「個体識別情報の環境変数の追加」を参照してください。

  • 任意の情報を環境変数として渡す

    コンテナ起動設定ファイルに add_args を使用してください。

    add_args についてはpodman run に引数を渡す設定」を参照してください。

    add_args を下記のように使用することでコンテナに環境変数として情報を渡すことができます。

    add_args --env=<環境変数名>=<値> 1

    図3.132 add_args を用いてコンテナに情報を渡すための書き方


    1

    シェルコマンドの出力を環境変数に代入する場合は <値> として $(シェルコマンド) を使用してください。

    add_args --env の例を示します。

    add_args --env=MY_ENV=my_value

    図3.133 add_args を用いてコンテナに情報を渡す例


    これにより、コンテナ内の環境変数 MY_ENV に文字列 my_value が設定されます。

3.7.6. Armadillo Base OS のデフォルトで開放しているポート

Armadillo Base OS では表3.31「Armadillo Base OS のデフォルトで開放しているポート」に示すポートをデフォルトで開放しています。

表3.31 Armadillo Base OS のデフォルトで開放しているポート

ポート番号プロトコル使用目的

58080

TCP

ABOS Web

5353

UDP

avahi(mDNS)


使用していないポートを開放することは攻撃の標的になります。 使用しないサービスを停止しポートを閉じてください。

ABOS Web のサービスを停止する方法は「ABOS Web を停止する」を、起動する方法は「ABOS Web を起動する」を参照してください。

図3.134「avahi-daemon を停止する」に avahi のサービスを停止する方法を示します。

[armadillo ~]# rc-update | grep avahi-daemon 1
         avahi-daemon |      default
[armadillo ~]# rc-service avahi-daemon status 2
 * status: started
[armadillo ~]# rc-service avahi-daemon stop 3
avahi-daemon             | * Stopping avahi-daemon ... [ ok ]
[armadillo ~]# rc-update del avahi-daemon 4
 * service avahi-daemon deleted from runlevel default
[armadillo ~]# persist_file -d /etc/runlevels/default/avahi-daemon 5

図3.134 avahi-daemon を停止する


1

OpenRC に avahi のサービスが登録されていることを確認します。

2

avahi のサービスが起動していることを確認します。

3

avahi のサービスを停止します。

4

サービスを管理している OpenRC から avahi のサービスの登録を解除します。

5

サービス設定ファイルの削除を永続化します。

図3.135「avahi-daemon を起動する」に avahi サービスを起動する方法を示します。

[armadillo ~]# rc-update | grep avahi-daemon 1
[armadillo ~]# rc-update add avahi-daemon 2
 * service avahi-daemon added to runlevel default
[armadillo ~]# rc-service avahi-daemon start 3
avahi-daemon             | * Starting avahi-daemon ... [ ok ]
[armadillo ~]# persist_file /etc/runlevels/default/avahi-daemon 4

図3.135 avahi-daemon を起動する


1

OpenRC に avahi のサービスが登録されていないことを確認します。

2

サービスを管理している OpenRC に avahi のサービスを登録します。

3

avahi のサービスを起動します。

4

サービス設定ファイルを永続化します。

3.8. ネットワーク設定

必要であれば、 Armadillo のネットワークの設定を行います。

3.8.1. ABOS Web とは

Armadillo Base OS(以降、 ABOS) には、 Armadillo と作業用 PC が同一 LAN 内に存在していれば Web ブラウザからネットワークの設定や、 SWU イメージのインストールなどを行うことが可能となる、 ABOS Web という機能があります。 この機能は、バージョン v3.17.4-at.7 以降の ABOS に標準で組み込まれています。

現在、ネットワークに関して ABOS Web で設定できるのは以下のものです。

  • WWAN設定
  • WLAN設定
  • 各接続設定(各ネットワークインターフェースの設定)
  • DHCPサーバー設定
  • NAT設定
  • VPN設定
[ティップ]

ABOS Webで設定できる項目はネットワーク関連以外にもありますが、それらについては「Web UI から Armadillo をセットアップする (ABOS Web)」で紹介します。

[注記]バージョン v3.17.4-at.7 以前から ABOS をアップデートした場合の注意

バージョン v3.17.4-at.7 以前からこのバージョン以降へ ABOS をアップデートすると、 avahi サービスが新しく追加されます。 ABOS Web にアクセスできるようにするためには、この avahi サービスが自動起動するように設定を変更する必要があります。 そのため、以下の手順にしたがって設定を変更してください。 (新しく追加されたサービスが自動起動することによる悪影響を防ぐため、アップデート直後では avahi サービスは自動起動しない設定になっています。)

[armadillo ~]# rc-update add avahi-daemon
[armadillo ~]# rc-service avahi-daemon start
[armadillo ~]# persist_file /etc/runlevels/default/avahi-daemon
[注記]バージョン 4.13 以前の mkswu を使用した場合の注意

バージョン v3.17.4-at.7 以降の ABOS に、バージョン 4.13 以前の mkswumkswu --init で作成した initial_setup.swu を インストールした場合、 ABOS Web にパスワードが設定されていないため自動起動しません。 そのため、以下の手順にしたがって ABOS Web のパスワードを設定してください。

[armadillo ~]# passwd abos-web-admin
[armadillo ~]# persist_file /etc/shadow
[armadillo ~]# rc-service abos-web restart

LTE モジュールを搭載した Armadillo をお使いで、LTE モジュールによる WWAN 接続でインターネットにアクセスする場合に、Armadillo に LAN で接続した機器から Armadillo をルーターとして利用したい場合には、NAT設定機能が役に立つでしょう。 LTE モジュールによる WWAN 通信でクラウドサービスに接続し、WLAN や LAN で接続した機器から集めたデータをクラウドサービスに転送したり、それらの機器を、クラウドサービスから Armadillo 経由で遠隔制御するようなシステムを構成する場合にご利用ください。

以下では、 ABOS Web を利用した各種ネットワーク設定の方法について紹介します。

3.8.2. ABOS Web へのアクセス

Armadillo と PC を有線 LAN で接続し、Armadillo の電源を入れて PC で Web ブラウザを起動した後、Web ブラウザのアドレスバーに次の URL を入力してください: https://armadillo.local:58080

ABOS Web は、初期状態では同一サブネットのネットワークのみアクセス可能です。
サブネット外からのアクセスを許可したい場合は、 /etc/atmark/abos_web/init.conf を作成し、ABOS Web のサービスを再起動してください。

以下の例ではコンテナとループバックからのアクセスのみを許可します:

[armadillo ~]# vi /etc/atmark/abos_web/init.conf
command_args="--allowed-subnets '10.88.0.0/16 127.0.0.0/8 ::1/128'"
[armadillo ~]# persist_file -v /etc/atmark/abos_web/init.conf
'/mnt/etc/atmark/abos_web/init.conf' -> '/target/etc/atmark/abos_web/init.conf'
[armadillo ~]# rc-service abos-web restart
[注記]

ABOS Web が動作する Armadillo が、同じ LAN 上に複数あると、ABOS Web に接続する URL のホスト名部分(armadillo.local)は、2台めでは armadillo-2.local、3台めでは armadillo-3.local のように、違うものが自動的に割り当てられます。 どのホスト名が、どの Armadillo のものなのかを判別するのが難しいので、複数台の Armadillo で同時に ABOS Web を動かすときは、LAN に固定 IP アドレスを設定して、IP アドレスで指定できるようにするのがよいでしょう。

また、VS Code 上で ABOSDE(Armadillo Base OS Development Environment) から、 ABOS Web が動作している Armadillo の一覧を確認し、 指定した Armadillo の ABOS Web を Web ブラウザ で開くことが出来ます。 ただし、ATDE のネットワークを NAT に設定している場合は Armadillo がリストに表示されません。

図3.136「ABOSDE で ローカルネットワーク上の Armadillo をスキャンする」 の赤枠で囲われているボタンをクリックすることで、 ローカルネットワーク上で ABOS Web が実行されている Armadillo をスキャンすることができます。

images/abos-images/abos-web/abosde_monitor_welcome_page.png

図3.136 ABOSDE で ローカルネットワーク上の Armadillo をスキャンする


図3.137「ABOSDE を使用して ABOS Web を開く」 の赤枠で囲われているマークをクリックすることで、 ABOS Web を Web ブラウザで開くことができます。

images/abos-images/abos-web/abosde_monitor_abos_web.png

図3.137 ABOSDE を使用して ABOS Web を開く


図3.138「ABOSDE に表示されている Armadillo を更新する」 の赤枠で囲われているマークをクリックすることで、ABOSDE に表示されている Armadillo を更新することができます。

images/abos-images/abos-web/abosde_monitor_rescan.png

図3.138 ABOSDE に表示されている Armadillo を更新する


3.8.3. ABOS Web のパスワード登録

initial_setup.swu の作成」で ABOS Web のログイン用パスワードを設定していない場合、 ABOS Web 初回ログイン時に、 "初回ログイン"のパスワード登録画面が表示されますので、パスワードを設定してください。

images/abos-images/abos-web/new-password.png

図3.139 パスワード登録画面


"初回ログイン"のパスワード登録画面で、"パスワード" フィールドと "パスワード(確認)" フィールドに、登録したいパスワードを入力してから、"登録" ボタンをクリックしてください。 パスワード登録完了画面が表示されたら、パスワード登録の完了です。

images/abos-images/abos-web/new-password_success.png

図3.140 パスワード登録完了画面


パスワード登録完了画面にある "ログインページ" というリンクをクリックすると、ログイン画面が表示されますので、先ほど登録したパスワードを入力して "ログイン" ボタンをクリックしてください。

ABOS Web に対応した Armadillo が正常に起動していれば、Web ブラウザに ABOS Web のログイン画面が表示されます。

images/abos-images/abos-web/login.png

図3.141 ログイン画面


ログイン画面で ABOS Web のパスワードを入力して認証されれば、ABOS Web の設定画面に表示が変わり、設定操作を行うことができます。

images/abos-images/abos-web/top.png

図3.142 トップページ


3.8.4. ABOS Web のパスワード変更

登録した ABOS Web のログイン用パスワードは「設定管理」画面から変更することができます。 トップページから「設定管理」をクリックすると、移動した先にパスワード変更画面が表示されますので、 現在のパスワードと変更後のパスワードを入力して登録ボタンをクリックしてください。

images/abos-images/abos-web/change-password.png

図3.143 ログイン画面


3.8.5. ABOS Web の設定操作

ABOS Web で Armadillo の動作設定を行うには、ログイン後に表示されるトップページで、設定したい機能へのリンクをクリックしてください。 リンクをクリックすると、リンク先の設定画面が表示されますので、設定画面で、現在の設定内容の確認や設定変更を行ってください。 現在の設定内容を確認するには、"各接続設定"をクリックしてください。 各機能の設定ページへのリンクは、それぞれの設定ページでも、左端にサイドメニュー形式で表示されます。 以後、サイドメニュー形式で表示されたリンクをクリックすることを、「サイドメニューから xxx を選択する」と表記します。 ログイン後に表示されるトップページと、それぞれの設定ページには、左端のサイドメニューに加え、上端右側に、現在の接続状態が表示されます。 現在の接続状態は、WWAN、WLAN、LAN、のそれぞれについて表示されます。 WWAN と WLAN は、それらの通信モジュールが Armadillo に搭載されていなければ、表示されません。

3.8.6. ログアウト

ABOS Web で必要なセットアップを行なったら、サイドメニューから "ログアウト" を選択してログアウトしてください。 ログアウトすると、ログイン画面が再び表示されますので、ABOS Web をすぐに使わないのであれば、Web ブラウザを閉じてください。

3.8.7. WWAN設定

LTE をはじめとする WWAN 通信モジュールを搭載した Armadillo の、WWAN 設定を行います。 この設定画面では、WWAN 接続設定の登録と、WWAN 接続の状態(現在のアドレス情報)の表示、登録済み WWAN 接続設定の編集と削除を行うことができます。 設定項目のうち、"MCC/MNC" は、通常は空欄にしてください。 MCC/MNC 以外の項目を正しく設定しても WWAN 通信が動作しない場合、特に SIM カードがマルチキャリア SIM の場合は、ご契約の通信事業者に MCC/MNM を問い合わせ、通信事業者から提示された MCC/MNC の値を設定してください。 それぞれの入力フィールドに設定値を入力して "接続して保存" ボタンをクリックすると、WWAN 接続の設定を登録して、WWAN 接続動作を実行します。 WWAN 通信設定が行われ、ネットワーク接続が確立した状態では、割当たっている IP アドレスなどを "現在のWWAN接続情報" に表示します。 図3.144「WWAN設定画面」に、WWAN 設定を行った状態を示します。

images/abos-images/abos-web/wwan.png

図3.144 WWAN設定画面


[ティップ]

ABOS Web のバージョン 1.3.3 以降では「IPv6 設定」を選択することができます。 使用する SIM によっては IPv6 が有効だと接続できず、無効にすると接続できることがあります。 その場合は、この設定を「使用しない」に設定して接続してください。

3.8.8. WLAN 設定

無線 LAN モジュールを搭載した Armadillo の、WLAN(無線 LAN)設定を行います。 この設定画面では、WLAN クライアント(子機)としての設定または、WLAN アクセスポイントとしての設定を行うことができます。 クライアントとアクセスポイントのどちらか一方について、接続設定の登録と接続の状態の表示、登録済み設定の削除を行なえます。 クライアントとアクセスポイントのどちらに設定するかは、"動作モード選択"欄で指定します。

クライアント設定とアクセスポイント設定の、それぞれについて、以下に説明します。

3.8.8.1. WLAN 設定(クライアントとしての設定)

"動作モード選択"欄で"クライアントとして使用する"を選択すると、クライアント設定画面が表示されます。 もしアクセスポイントに設定済みの場合は、アクセスポイントの設定を削除してください。 そうしないと、動作モードをクライアントに切り替えることができません。 設定項目のうち、ネットワーク名(SSID) は、リストから選択してください。 WLAN アクセスポイントを Armadillo が何も検出できない場合は、このリストが空になります。 セキュリティ方式も、リストから選択してください。 DHCP と 固定 は、DHCP を選択すると DHCP サーバーから IP アドレスを取得します。 固定 を選択すると、固定 IP アドレス設定用の入力フィールドを表示します。 それぞれの入力フィールドに設定値を入力して "接続して保存" ボタンをクリックすると、WLAN クライアント設定を登録して、WLAN 接続動作を実行します。 WLAN 接続設定が行われ、WLAN 接続が確立した状態では、割当たっている IP アドレスなどを "現在のWLAN接続情報" に表示します。

ABOS-WEB上では複数のネットワーク設定を保存することが可能です。 設定項目のうちにネットワーク情報を入力した後、 "保存" ボタンをクリックすると、入力した内容の登録のみを行い、接続は行いません。 登録した設定の一覧は WLAN ページの中央にあるリストに表示されます。 このリストでは WLAN 設定の接続/編集/削除を行うことができます。 保存した設定に接続先を変更したい場合はリストから選択して、"接続" ボタンをクリックしてください。 保存した設定を編集したい場合はリストから選択して、"設定を編集" ボタンをクリックしてください。 保存した設定を削除したい場合はリストから選択して、"設定を削除" ボタンをクリックしてください。

図3.145「WLAN クライアント設定画面」に、WLAN クライアント設定を行った状態を示します。

images/abos-images/abos-web/wlan_sta.png

図3.145 WLAN クライアント設定画面


登録済み WLAN クライアント設定を削除して、WLAN アクセスポイントとの接続を切断するには、"設定を削除" ボタンをクリックしてください。

3.8.8.2. WLAN 設定(アクセスポイントとしての設定)

"動作モード選択"欄で"アクセスポイントとして使用する"を選択すると、アクセスポイント設定画面が表示されます。 もしクライアントに設定済みの場合は、クライアントの設定を削除してください。 そうしないと、動作モードをアクセスポイントに切り替えることができません。 設定項目のうち、ブリッジアドレス は、WLAN アクセスポイントに割り当てる IP アドレスを入力してください。 サブネットマスク は、アクセスポイントのサブネットのものを入力してください。 使用周波数は、5GHz と 2.4GHz のうち使用するものを選択してください。 両方の周波数を同時に使用することはできません。 使用チャンネルは、リストから選択してください。 SSID と パスワード に入力した値は、アクセスポイントに設定した Armadillo に WLAN 子機を接続する際に使用します。

それぞれの入力フィールドに設定値を入力して "設定" ボタンをクリックすると、WLAN アクセスポイント設定を登録して、WLAN アクセスポイント動作を開始します。 WLAN アクセスポイント設定が行われ、アクセスポイント動作中の状態では、"現在のアクセスポイント情報" に設定内容を表示します。

図3.146「WLAN アクセスポイント設定画面」に、WLAN アクセスポイント設定を行った状態を示します。

images/abos-images/abos-web/wlan_ap.png

図3.146 WLAN アクセスポイント設定画面


[ティップ]

アクセスポイントモードのセキュリティ方式は、WPA2 を使用します。

3.8.9. 各接続設定(各ネットワークインターフェースの設定)

設定されたネットワーク接続の一覧を表示します。表示した接続のそれぞれについて、接続の有効化(「接続」)や無効化(「切断」)、および接続設定内容の編集や削除を行うことができます。 接続の操作を行う時は、操作したい接続をラジオボタンで選択してください。

images/abos-images/abos-web/connection.png

図3.147 現在の接続情報画面


ここで、「ネットワーク接続」は、Linux のネットワーク接続管理機能(NetworkManager)が管理するコネクションです。 ネットワーク接続に対する設定項目の詳細は、NetworkManager のリファレンス(https://developer-old.gnome.org/NetworkManager/stable/nmcli.html)をご覧ください。 接続設定内容を編集したい接続を選択して "設定を編集" ボタンをクリックすると、設定内容の編集画面を表示します。 LAN の接続以外、つまり、WWANと WLAN の接続に対する設定は、"WWAN設定" や "WLAN設定" の設定画面をお使いいただくのが簡単です。

それぞれの接続設定画面では、IPv4 と IPv6 のそれぞれについて、IP アドレスを自動割り当てするかまたは固定 IP アドレスにするかを選択して設定できます。 IP アドレスの割り当ては、デフォルトでは自動割り当てです。 Armadillo を接続した LAN や WLAN で、Armadillo を DHCP サーバーとして運用する場合は、それらのネットワーク接続を固定 IP アドレスに設定してください。

3.8.9.1. LAN 接続設定

LAN 接続の接続名は、デフォルトでは "Wired connection 1" です。 LAN ポートを二つ搭載した Armadillo では、二つめの LAN ポートに対応する "Wired connection 2" も有効です。 Armadillo を LAN と WWAN との間で IPv4 ルーターとして運用する場合は、LAN 接続の設定で IPv4 アドレスを固定 IP アドレスに設定して下さい。 図3.148「LAN 接続設定で固定 IP アドレスに設定した画面」に、LAN 接続の設定編集画面で固定 IP アドレスに設定した状態を示します。

images/abos-images/abos-web/connection-setup_lan.png

図3.148 LAN 接続設定で固定 IP アドレスに設定した画面


3.8.9.2. WWAN 接続設定

WWAN 接続の接続名は、デフォルトでは "gsm-ttyCommModem" です。

3.8.9.3. WLAN 接続設定

WLAN 接続の接続名は、デフォルトでは、クライアントモードが "abos_web_wlan"、アクセスポイントモードが "abos_web_br_ap" です。

3.8.10. DHCPサーバー設定

ネットワークインターフェースごとに、接続したネットワーク上で Armadillo を DHCP サーバーとして動作させる設定を行うことができます。 接続済みの DHCP サーバー情報を、画面上部の"現在のDHCP情報"に表示します。 DHCPサーバーの設定を登録する場合は、"DHCP情報入力"欄に設定内容を入力して"設定"ボタンをクリックしてください。 図3.149「eth0 に対する DHCP サーバー設定」に、一つめの LAN ポート(eth0)に対する設定を行った状態を示します。

images/abos-images/abos-web/dhcp.png

図3.149 eth0 に対する DHCP サーバー設定


たとえば、LAN ポートが二つある Armadillo で、それぞれの LAN ポートを異なる LAN に接続して、それぞれの LAN 上で Armadillo を DHCP サーバーとして運用する場合は、eth0 と eth1 に対して DHCP サーバー設定を行ってください。 DHCP サーバー設定を削除するには、"現在のDHCP情報"の一覧で削除したい設定を選択して、"削除"ボタンをクリックしてください。

3.8.11. NAT設定

この設定画面では、ルーター機能での宛先インターフェース設定と、Armadillo を接続した LAN 上の機器用のポートフォワーディング設定を行うことができます。 Armadillo を LAN や WLAN と WWAN との間でルーターとして運用する場合は、NAT設定の宛先インターフェースを WWAN のインターフェースに設定してください。 そして、LAN や WLAN 上の機器を、WWAN 接続したインターネットにサーバーとして公開したい場合は、ポートフォワーディング設定を使ってください。

3.8.11.1. NAT 設定

ルーター機能での宛先インターフェース設定を行なえます。 図3.150「LTE を宛先インターフェースに指定した設定」に、宛先インターフェースに ppp0 を指定した場合の画面を示します。

images/abos-images/abos-web/nat_if_ppp0.png

図3.150 LTE を宛先インターフェースに指定した設定


3.8.11.2. ポートフォワーディング設定

受信インターフェースごとに、ポートフォワーディング設定を登録できます。 図3.151「LTE からの受信パケットに対するポートフォワーディング設定」 に、受信インターフェース ppp0 について、ポート8080番宛の tcp パケットをポートフォワーディングする設定を行った状態を示します。

images/abos-images/abos-web/nat_port_forwarding.png

図3.151 LTE からの受信パケットに対するポートフォワーディング設定


3.8.12. VPN設定

Armadillo の VPN 接続設定を行います。 この設定画面では、認証方式や VPN クライアントの設定ファイル、認証用の証明書と鍵の設定を行うことができます。 VPN 接続を設定していれば、現在の接続状態も表示します。 現在の接続状態表示欄にある "接続" ボタンと "切断" ボタンで、VPN 接続の接続と切断を行なえます。 VPN クライアントは、現在 OpenVPN をサポートしています。

図3.152「VPN 設定」に、VPN 接続設定を行った状態を示します。

images/abos-images/abos-web/vpn-setting.png

図3.152 VPN 設定


認証方式は、"ユーザ名とパスワード" と "証明書" のどちらか一方を選択できます。 認証方式が "証明書" の場合、.ovpn ファイルに証明書や鍵が埋め込まれていれば、それらのファイルを指定する必要はありません。

ABOS Web は、VPN 接続を設定する際に abos_web_openvpn という名前のコンテナを自動的に作成し、このコンテナで VPN クライアントを実行します。 VPN 接続動作を実行する時には、進行状況を示すログを表示します。

登録済み VPN 設定を削除して、VPN 接続を切断するには、"設定を削除" ボタンをクリックしてください。

3.8.13. 状態一覧

各設定画面で行った設定の現在状態を、設定ごとに区切って一覧表示します。

3.9. ABOS Web をカスタマイズする

ABOS Web では以下の要素についてお客様自身で用意したものを使用して カスタマイズすることができます。

  • ロゴ画像
  • ヘッダロゴアイコン画像
  • ヘッダタイトル
  • favicon 画像
  • 背景色
  • メニューの表示名

ABOS Web をお客様の最終製品に組み込む場合、自社のロゴ画像に変更するといったような 使い方ができます。

カスタマイズは、「設定管理」で行うことができます。

[注記]

カスタマイズは ABOS Web のバージョン 1.3.0 以降で対応しています。

images/abos-images/abos-web/customize.png

図3.153 ABOS Web のカスタマイズ設定


  • ロゴ画像

    ログインページや新規パスワード設定画面で表示される画像です。 「ファイルを選択」をクリックしてアップロードしたい画像ファイルを選択してください。 フォーマットは PNG のみで、ファイルサイズは 3MB のものまでアップロードできます。

  • ヘッダロゴアイコン画像

    画面左上に常に表示されている画像です。 「ファイルを選択」をクリックしてアップロードしたい画像ファイルを選択してください。 フォーマットは PNG のみで、ファイルサイズは 3MB のものまでアップロードできます。

  • ヘッダタイトル

    画面左上に常に表示されている文字列です。24文字まで入力できます。

  • favicon 画像

    Web ブラウザのタブなどに小さく表示される画像です。 favicon 画像は以下の種類を favicon ディレクトリに保存して、 favicon ディレクトリごと zip 圧縮したものをアップロードしてください。

    表3.32 用意する favicon 画像

    ファイル名縦横サイズ説明


    192x192

    スマートフォンのホームに Web ページを追加した時に使用されます。


    512x512

    Web ページを開いた時のスプラッシュ画面に使用されます。


    180x180

    スマートフォンのホームに Web ページを追加した時に使用されます。


    16x16

    Web ブラウザで使用されます。


    32x32

    Web ブラウザで使用されます。


    150x150

    Windows でスタート画面にピン止めしたときに使用されます。


  • 背景色

    5 種類の中から選択できます。

  • メニューの表示名

    画面左にあるメニューの表示名を変更する、または非表示にすることができます。 「メニュー項目を変更する」をクリックし、変更用ページへ行ってください。

    images/abos-images/abos-web/customize-menu.png

    図3.154 メニュー変更画面 (一部)


    各メニュー項目名と説明を変更することができます。 項目名を空欄にするとそのメニューは非表示になります。 入力し終わったらページ下部の「メニューを設定」をクリックしてください。

画像やメニューの変更後、すぐに Web ブラウザ画面に反映されない場合は、 お使いの Web ブラウザの設定でキャッシュの削除を行ってください。

変更完了後は、「カスタマイズ機能を無効にする」をクリックするとカスタマイズ項目が非表示になり それ以上カスタマイズできなくなります。お客様の最終製品に ABOS Web を組み込む場合に実行してください。

[ティップ]

Armadillo 内の /etc/atmark/abos_web/customize_disable ファイルを削除すると、 再びカスタマイズ項目が表示されるようになります。

3.10. Network Time Protocol (NTP, ネットワーク・タイム・プロトコル) の設定

Armadillo Base OS では chronyd を使用しています。

デフォルトの設定(使用するサーバーなど)は /lib/chrony.conf.d/ にあり、 設定変更用に /etc/chrony/conf.d/ のファイルも読み込みます。 /etc/chrony/conf.d/ ディレクトリに /lib/chrony.conf.d/ と同名の 設定ファイルを配置することで、デフォルトのファイルを読み込まないようになります。

時刻取得に関する設定は 2 つのファイルに分かれています:

  • initstepslew.confchronyd 起動時「 initstepslew 」コマンドでサーバーと通信し時刻を取得します。
  • servers.confchronyd 起動後周期的に「 pool 」または「 server 」コマンドでサーバーと通信し時刻を補正します。

例えば、 NTP サーバーを変更する際は 図3.155「chronyd のコンフィグの変更例」 に示す通り /etc/chrony/conf.d/initstepslew.conf/etc/chrony/conf.d/servers.conf に記載します:

[armadillo ~]# vi /etc/chrony/conf.d/initstepslew.conf 1
initstepslew 10 192.0.2.1
[armadillo ~]# vi /etc/chrony/conf.d/servers.conf 2
server 192.0.2.1 iburst
[armadillo ~]# persist_file -rv /etc/chrony/conf.d 3
'/mnt/etc/chrony/conf.d/initstepslew.conf' -> '/target/etc/chrony/conf.d/initstepslew.conf'
'/mnt/etc/chrony/conf.d/servers.conf' -> '/target/etc/chrony/conf.d/servers.conf'
[armadillo ~]# rc-service chronyd restart 4
chronyd          | * Stopping chronyd ... [ ok ]
chronyd          | * Starting chronyd ... [ ok ]
armadillo:~# chronyc -n sources 5
MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
^* 192.0.2.1                     2   6    17    24    +11us[  +34us] +/-   53ms

図3.155 chronyd のコンフィグの変更例


1

起動時のサーバー設定です。不要な場合は空のファイルを生成してください。

2

運用時のサーバー設定です。複数の行または「pool」の設定も可能です。

3

ファイルを保存します。

4

chronyd サービスを再起動します。

5

chronyc で新しいサーバーが使用されていることを確認します。

NTP の設定は ABOS Web や Rest API を使って行うこともできます。詳細は、 「時刻設定」 および 「Rest API : 時刻の設定」 を参照してください。

3.11. Armadillo Twin を体験する

Armadillo Twin を利用したデバイス運用管理を検討する場合は、一度Armadillo Twin をお試しいただくことをおすすめします。 Armadillo Twin は、無償トライアルでご登録いただくことで、3ヶ月間無償で全ての機能をご利用いただくことができます。 また、トライアル中の設定内容は、有料の月額プランに申込後も引き継いで利用することができます。

詳細は Armadillo Twin ユーザーマニュアル 「アカウント・ユーザーを作成する」 をご確認ください。

3.12. ABOSDEによるアプリケーションの開発

ここでは、ABOSDE(Armadillo Base OS Development Environment) によるアプリケーション開発の概要とABOSDEで作成される各プロジェクトの違いについて説明します。

ABOSDE は Visual Studio Code にインストールできる開発用エクステンションです。 ABOSDE を使用することで、コンテナ及びコンテナ自動起動用設定ファイルの作成、コンテナ内におけるパッケージのインストール、コンテナ内で動作するアプリケーション本体の開発をすべてVS Code内で行うことができます。

ABOSDEでは、以下のようなアプリケーションを開発できます。

  • CUI アプリケーション
  • C 言語アプリケーション

3.12.1. ABOSDEの対応言語

表3.33「ABOSDEの対応言語」に示すように、アプリケーション毎に対応している言語が異なります。

表3.33 ABOSDEの対応言語

アプリケーションの種類使用言語(フレームワーク)

CUI アプリケーション

シェルスクリプト

Python

C言語アプリケーション

C 言語


3.12.2. 参照する開発手順の章の選択

どのようなアプリケーションを開発するかによってABOSDEによる開発手順が異なります。図3.156「参照する開発手順の章を選択する流れ」を参考に、ご自身が開発するアプリケーションに適した章を参照してください。

images/common-images/abosde_app_dev_flowchart.png

図3.156 参照する開発手順の章を選択する流れ


CUI アプリケーション
C 言語アプリケーション
  • 対象ユーザー

    • C 言語でないと実現できないアプリケーションを開発したい
    • 既存の C 言語によって開発されたアプリケーションを Armadillo で動作させたい
    • 開発環境に制約がある
  • マニュアルの参照先

3.13. CUI アプリケーションの開発

ここではシェルスクリプトおよび Python を使った CUI アプリケーションの開発方法を紹介します。 開発手順としてはシェルスクリプトと Python で同じであるため、シェルスクリプトの場合の例で説明します。

3.13.1. CUI アプリケーション開発の流れ

Armadillo 向けに CUI アプリケーションを開発する場合の流れは以下のようになります。

images/abos-images/cui-app/flutter_dev_cycle.svg

図3.157 CUI アプリケーション開発の流れ


3.13.2. ATDE 上でのセットアップ

ここでは、開発開始時の ATDE 上でのセットアップ手順について説明します。 ATDE をお使いでない場合は、先に 「開発の準備」 を参照して ATDE 及び、 VS Code のセットアップを完了してください。

3.13.2.1. プロジェクトの作成

VS Code の左ペインの [A600] から [Shell New Project] を実行し、表示されるディレクトリ選択画面からプロジェクトを保存する ディレクトリを選択してください。 実行するためには右に表示されている三角形ボタンを押してください。 Python の場合は [Python New Project] を実行してください。 保存先を選択すると、プロジェクト名を入力するダイアログが表示されるので、任意のプロジェクト名を入力してエンターキーを押してください。 この操作により、選択した保存先に、入力したプロジェクト名と同名のディレクトリが作成されます。

また、ここでは次のように設定しています。

  • 保存先 : ホームディレクトリ
  • プロジェクト名 : my_project
images/common-images/cui_vscode_new_project.png

図3.158 プロジェクトを作成する


images/abos-images/cui-app/flutter_vscode_project_name.png

図3.159 プロジェクト名を入力する


3.13.3. アプリケーション開発

3.13.3.1. VS Code の起動

ここでは、実際に Armadillo 上でサンプルアプリケーションを起動する場合の手順を説明します。 プロジェクトディレクトリへ移動し VS Code を起動します。

[ATDE ~]$ code ./my_project

図3.160 VS Code で my_project を起動する


3.13.3.2. ディレクトリ構成

プロジェクトには下記のディレクトリがあります。

  • app : アプリケーションのソースです。Armadillo ではビルドしたアプリケーションが /var/app/rollback/volumes/my_project にコピーされます。

    • requirements.txt : Python プロジェクトにのみ存在しており、このファイルに記載したパッケージは pip を使用してインストールされます。
  • config : 設定に関わるファイルが含まれるディレクトリです。

  • container : スクリプトを実行するコンテナの設定ファイルが含まれるディレクトリです。

    • packages.txt : このファイルに記載されているパッケージがインストールされます。
    • Dockerfile : 直接編集することも可能です。

デフォルトのコンテナコンフィグ( app.conf )ではシェルスクリプトの場合は appsrc/main.sh または Python の場合 src/main.py を実行しますので、リネームが必要な場合にコンテナのコンフィグも修正してください。

このサンプルアプリケーションは、CPU と SOC の温度を /vol_data/log/temp.txt に出力し、 LED4 を点滅させます。

3.13.3.3. 初期設定

初期設定では主に Armadillo と SSH で接続するための秘密鍵と公開鍵の生成を行います。

作成したプロジェクトディレクトリへ移動して VS Code を起動してください。

[ATDE ~]$ cd my_project
[ATDE ~/my_project]$ code ./

図3.161 初期設定を行う


VS Code の左ペインの [my_project] から [Setup environment] を実行します。

images/abos-images/cui-app/cui_vscode_setup_environment.png

図3.162 VS Code で初期設定を行う


選択すると、 VS Code の下部に以下のようなターミナルが表示されます。

images/abos-images/cui-app/flutter_vscode_terminal.png

図3.163 VS Code のターミナル


このターミナル上で以下のように入力してください。

 *  Executing task: ./scripts/setup_env.sh

Generating public/private ed25519 key pair.
Enter passphrase (empty for no passphrase): 1
Enter same passphrase again: 2
Your identification has been saved in /home/atmark/.ssh/id_ed25519_vscode
:(省略)

 *  Terminal will be reused by tasks, press any key to close it.  3

図3.164 SSH 用の鍵を生成する


1

パスフレーズを設定します。設定しない場合は何も入力せず Enter を押します。

2

1 でパスフレーズを設定した場合は、確認のため再度入力してください。

3

ここで何か任意のキーを押すとターミナルが閉じます。

パスフレーズを設定した場合は、アプリケーションを Armadillo へ転送する時にパス フレーズの入力を求められることがあります。

[ティップ]

ssh の鍵は $HOME/.ssh/id_ed25519_vscode (と id_ed25519_vscode.pub ) に保存されていますので、 プロジェクトをバックアップする時は $HOME/.ssh も保存してください。

3.13.3.4. アプリケーション実行用コンテナイメージの作成

Armadillo 上でアプリケーションを実行するためのコンテナイメージを作成します。 ここで作成したコンテナイメージは SWU イメージを使用して Armadillo へインストールするため、 事前に 「SWUイメージの作成」 を参照して SWU の初期設定を行ってください。

コンテナイメージの作成および SWU イメージの作成も VS Code で行います。 VS Code の左ペインの [my_project] から [Generate development swu] を実行します。

images/abos-images/cui-app/cui_vscode_build_dev_image.png

図3.165 VS Code でコンテナイメージの作成を行う


コンテナイメージの作成にはしばらく時間がかかります。 VS Code のターミナルに以下のように表示されるとコンテナイメージの作成は完了です。

コンテナイメージを ./swu/my_project.tar に保存しました。
./swu/app.desc のバージョンを 1 から 2 に変更しました。
./development.swu を作成しました。
次は Armadillo に ./development.swu をインストールしてください。
 *  Terminal will be reused by tasks, press any key to close it.

図3.166 コンテナイメージの作成完了


作成した SWU イメージは my_project ディレクトリ下に development.swu という ファイル名で保存されています。

3.13.3.5. Python アプリケーションに BLE パッケージをインストールする

Python アプリケーションの場合は、アプリケーションから BLE を使用するために必要なパッケージを VS Code からインストールすることができます。

左ペインの [my_project] から [external packages] を開き [bleak] の右にある + をクリックするとインストールされます。

images/abos-images/cui-app/cui_vscode_install_ble.png

図3.167 BLE パッケージをインストールする


すでにインストール済みの状態で - をクリックするとアインストールされます。 一番右にある丸アイコンをクリックすると Web ブラウザで bleak パッケージの API リファレンスページを開きます。

[注記]

BLE パッケージのインストールは ABOSDE のバージョン 1.8.4 以降で、かつ 2024 年 7 月 24 日以降に 「プロジェクトの作成」 の手順で新たに作成したプロジェクトで使用できるようになります。

3.13.4. コンテナのディストリビューション

使用するコンテナのディストリビューションは以下のとおりです。

ディストリビューション
  • debian:bullseye-slim

3.13.5. Armadillo に転送するディレクトリ及びファイル

コンテナイメージ以外に、以下に示すディレクトリやファイルを Armadillo に転送します。 ここでは、プロジェクト名は my_project としています。

Armadillo に転送するディレクトリ及びファイル
  • my_project/app/src

3.13.6. コンテナ内のファイル一覧表示

図3.168「コンテナ内のファイル一覧を表示するタブ」 の赤枠で囲われているタブをクリックすることで、development.swu または「リリース版のビルド」で作成される release.swu に含まれるコンテナ内のファイルおよびディレクトリを表示します。

images/abos-images/cui-app/cui_vscode_file_list_container.png

図3.168 コンテナ内のファイル一覧を表示するタブ


クリック後の表示例を 図3.169「コンテナ内のファイル一覧の例」 に示します。

images/abos-images/cui-app/cui_vscode_file_list_show.png

図3.169 コンテナ内のファイル一覧の例


コンテナ内のファイル一覧は [Generate development swu] または [Generate release swu] を実行することで ATDE 上に作成されるコンテナイメージから取得しています。

そのため、[Generate development swu] または [Generate release swu] を実行していない場合はコンテナ内のファイル一覧は表示されません。 その場合は [Generate development swu] または [Generate release swu] を先に実行してください。

[注記]

この機能を使用するにあたり、ATDE上でプロジェクトのコンテナイメージからコンテナを作成します。

コンテナ名は「プロジェクト名-abosde」を使用します。 例えば、プロジェクト名が my_project の場合、コンテナ名は「my_project-abosde」になります。

ユーザー自身で同名のコンテナを既に作成していた場合、そのコンテナはこの機能を使用時に削除されます。

[注記]

コンテナ内のファイル一覧には、ファイルおよびディレクトリのみを表示しています。 シンボリックリンク、特殊デバイスファイルなどは表示していません。

3.13.6.1. resources ディレクトリについて

図3.170「resources ディレクトリ」に示すように ATDE 上のプロジェクトディレクトリには container/resources ディレクトリがあります。

images/abos-images/cui-app/cui_vscode_file_list_resources.png

図3.170 resources ディレクトリ


container/resources ディレクトリ下に、コンテナ内と同じパスでファイルまたはディレクトリを配置することで、それらは [Generate development swu] または [Generate release swu] を実行時にコンテナ内にコピーされます。

例えば、コンテナ内にある /etc/adduser.conf を上書きする場合は、編集した adduser.conf ファイルをプロジェクトディレクトリにある container/resources/etc/adduser.conf に配置してください。

プロジェクトディレクトリにある container/resources 下のファイルおよびディレクトリを操作する方法は以下の 2 通りがあります。

  • エクスプローラーを使用する
  • ABOSDEのコンテナ内のファイル一覧表示機能を使用する

ABOSDEのコンテナ内のファイル一覧表示機能を使用することで、視覚的にファイル構成や、差分があるファイルを把握しながら操作可能です。 以降に詳細を説明します。

3.13.6.2. コンテナ内のファイル一覧の再表示

図3.168「コンテナ内のファイル一覧を表示するタブ」 の赤枠で囲われているボタンをクリックすることで、コンテナ内のファイル一覧を再表示します。

images/abos-images/cui-app/cui_vscode_file_list_refresh.png

図3.171 コンテナ内のファイル一覧を再表示するボタン


3.13.6.3. container/resources 下にファイルおよびフォルダーを作成

図3.172「container/resources 下にファイルを追加するボタン」 の赤枠で囲われている表記のボタンをクリックすることで、プロジェクトディレクトリにある container/resources 下にファイルを追加することが可能です。

images/abos-images/cui-app/cui_vscode_file_list_add_file.png

図3.172 container/resources 下にファイルを追加するボタン


図3.173「ファイル名を入力」 に示すように、コマンドパレットが表示されますのでファイル名を入力してください。

images/abos-images/cui-app/cui_vscode_file_list_input_name.png

図3.173 ファイル名を入力


例として、「add_file」というファイル名を入力したとします。

図3.174「追加されたファイルの表示」 に示すように、追加したファイルには「A」というマークが表示されます。

images/abos-images/cui-app/cui_vscode_file_list_add_file_example.png

図3.174 追加されたファイルの表示


また、図3.175「container/resources 下にフォルダーを追加するボタン」 の赤枠で囲われている表記のボタンをクリックすることで、ファイルの追加と同様の操作でディレクトリを追加することが可能です。

追加したディレクトリも同様に "A" というマークが表示されます。

images/abos-images/cui-app/cui_vscode_file_list_add_folder.png

図3.175 container/resources 下にフォルダーを追加するボタン


3.13.6.4. container/resources 下にあるファイルを開く

図3.176「container/resources 下にあるファイルを開くボタン」 の赤枠で囲われている表記のボタンをクリックすることで、プロジェクトディレクトリにある container/resources 下のファイルをエディタに表示することができます。

この例では、プロジェクトディレクトリにある container/resources 下の add_file をエディタに表示します。

images/abos-images/cui-app/cui_vscode_file_list_open.png

図3.176 container/resources 下にあるファイルを開くボタン


3.13.6.5. container/resources 下にあるファイルおよびフォルダーの削除

図3.176「container/resources 下にあるファイルを開くボタン」 の赤枠で囲われている表記のボタンをクリックすることで、container/resources 下にあるファイルを削除することができます。

この例では、プロジェクトディレクトリにある container/resources 下の add_file を削除します。

images/abos-images/cui-app/cui_vscode_file_list_delete.png

図3.177 container/resources 下にあるファイルを削除するボタン


ディレクトリも同様に図3.176「container/resources 下にあるファイルを開くボタン」 の赤枠で囲われている表記のボタンをクリックすることで削除することができます。

3.13.6.6. コンテナ内のファイルを container/resources 下に保存

図3.178「コンテナ内のファイルを container/resources 下に保存するボタン」 の赤枠で囲われている表記のボタンをクリックすることで、コンテナ内にあるファイルをプロジェクトディレクトリにある container/resources 下に保存します。

images/abos-images/cui-app/cui_vscode_file_list_save.png

図3.178 コンテナ内のファイルを container/resources 下に保存するボタン


ファイルが container/resources 下に保存されると、図3.179「編集前のファイルを示すマーク」 に示すように、ファイル名の右側に "U" のマークが表示されます。

"U" のマークはプロジェクトディレクトリにある container/resources 下のファイルとコンテナ内にあるファイルの内容が同一であることを示します。

images/abos-images/cui-app/cui_vscode_file_list_unmodified_file.png

図3.179 編集前のファイルを示すマーク


container/resources 下にあるファイルを編集して再表示すると、図3.180「編集後のファイルを示すマーク」 に示すように、ファイル名の右側に "M" のマークが表示されます。

"M" のマークはプロジェクトディレクトリにある container/resources 下のファイルとコンテナ内にあるファイルの内容に差があることを示します。

images/abos-images/cui-app/cui_vscode_file_list_modified_file.png

図3.180 編集後のファイルを示すマーク


3.13.6.7. エラー表示

container/resources 下とコンテナ内にあるファイルまたはディレクトリを比較して、同名でかつファイルの種類が異なる場合、図3.181「コンテナ内にコピーされないことを示すマーク」 に示すように、ファイル名の右側に "E" のマークが表示されます。

"E" のマークが表示された場合、そのファイルまたはディレクトリは [Generate development swu] または [Generate release swu] を実行してもコンテナにコピーされません。

images/abos-images/cui-app/cui_vscode_file_list_error.png

図3.181 コンテナ内にコピーされないことを示すマーク


3.13.7. Armadillo 上でのセットアップ

3.13.7.1. アプリケーション実行用コンテナイメージのインストール

「アプリケーション実行用コンテナイメージの作成」 で作成した development.swu「SWU イメージのインストール」 を参照して Armadillo へインストールしてください。

インストール後に自動で Armadillo が再起動します。

3.13.7.2. ssh 接続に使用する IP アドレスの設定

VS Code 上で ABOSDE(Armadillo Base OS Development Environment) から、 ABOS Web が動作している Armadillo の一覧を確認し、 指定した Armadillo の IP アドレスを ssh 接続に使用することができます。 ただし、ATDE のネットワークを NAT に設定している場合は Armadillo がリストに表示されません。

図3.182「ABOSDE で ローカルネットワーク上の Armadillo をスキャンする」 の赤枠で囲われているボタンをクリックすることで、 ローカルネットワーク上で ABOS Web が実行されている Armadillo をスキャンすることができます。

images/abos-images/abos-web/abosde_monitor_welcome_page.png

図3.182 ABOSDE で ローカルネットワーク上の Armadillo をスキャンする


図3.183「ABOSDE を使用して ssh 接続に使用する IP アドレスを設定する」 の赤枠で囲われているマークをクリックすることで、 指定した Armadillo の IP アドレスを ssh 接続に使用する IP アドレスに設定することができます。

images/abos-images/cui-app/abosde_monitor_set_ip.png

図3.183 ABOSDE を使用して ssh 接続に使用する IP アドレスを設定する


図3.184「ABOSDE に表示されている Armadillo を更新する」 の赤枠で囲われているマークをクリックすることで、 ABOSDE に表示されている Armadillo を更新することができます。

images/abos-images/abos-web/abosde_monitor_rescan.png

図3.184 ABOSDE に表示されている Armadillo を更新する


ATDE のネットワークを NAT に設定している場合や、ABOS Web を起動していない場合等、 ABOSDE のリストに Armadillo が表示されない場合は、 プロジェクトディレクトリに入っている config/ssh_config ファイルを編集して IP アドレスを書き換えてください。

[ATDE ~/my_project]$ code config/ssh_config
Host Armadillo
    Hostname x.x.x.x 1
    User root
    IdentityFile ${HOME}/.ssh/id_ed25519_vscode
    UserKnownHostsFile config/ssh_known_hosts
    StrictHostKeyChecking accept-new

図3.185 ssh_config を編集する


1

Armadillo の IP アドレスに置き換えてください。

[ティップ]

Armadillo を初期化した場合や、プロジェクトを実行する Armadillo を変えた場合は, プロジェクトの config/ssh_known_hosts に保存されている公開鍵で Armadillo を認識できなくなります。 その場合はファイルを削除するか、「Setup environment」タスクを再実行してください。

3.13.7.3. アプリケーションの実行

VS Code の左ペインの [my_project] から [App run on Armadillo] を実行すると、 アプリケーションが Armadillo へ転送されて起動します。

images/abos-images/cui-app/cui_vscode_run_armadillo.png

図3.186 Armadillo 上でアプリケーションを実行する


VS Code のターミナルに以下のメッセージが表示されることがあります。 これが表示された場合は yes と入力して下さい。

Are you sure you want to continue connecting (yes/no/[fingerprint])?

図3.187 実行時に表示されるメッセージ


アプリケーションを終了するには VS Code の左ペインの [my_project] から [App stop on Armadillo] を実行してください。

images/abos-images/cui-app/cui_vscode_stop_armadillo.png

図3.188 アプリケーションを終了する


3.13.8. SBOM 生成に関する設定

SWU イメージ作成時に、同時に SBOM を生成することができます。 詳細は 「SBOM 生成に関わる設定を行う」 を参照してください。

3.13.9. リリース版のビルド

ここでは完成したアプリケーションをリリース版としてビルドする場合の手順について説明します。

VS Code の左ペインの [my_project] から [Generate release swu] を実行すると、 リリース版のアプリケーションを含んだ SWU イメージが作成されます。 事前に 「SWUイメージの作成」 を参照して SWU の初期設定を行ってください。

images/abos-images/cui-app/cui_vscode_make_swu_image.png

図3.189 リリース版をビルドする


[注記]

リリース版の SWU イメージには、開発用の機能は含まれていません。 このため、リリース版の SWU イメージをインストールした Armadillo では、 [App run on Armadillo] を使用したリモート実行は使用できません。

3.13.10. 製品への書き込み

作成した SWU イメージは my_project ディレクトリ下に release.swu というファイル名で保存されています。

この SWU イメージを 「SWU イメージのインストール」 を参照して Armadillo へインストールすると、 Armadillo 起動時にアプリケーションも自動起動します。

3.13.11. Armadillo 上のコンテナイメージの削除

「コンテナとコンテナに関連するデータを削除する」 を参照してください。

3.14. C 言語によるアプリケーションの開発

ここでは C 言語によるアプリケーション開発の方法を紹介します。

C 言語によるアプリケーション開発は下記に当てはまるユーザーを対象としています。

  • 既存の C 言語によって開発されたアプリケーションを Armadillo で動作させたい
  • C 言語でないと実現できないアプリケーションを開発したい

上記に当てはまらず、開発するアプリケーションがシェルスクリプトまたは Python で実現可能であるならば、「CUI アプリケーションの開発」を参照してください。

3.14.1. C 言語によるアプリケーション開発の流れ

Armadillo 向けに C 言語によるアプリケーションを開発する場合の流れは以下のようになります。

images/abos-images/cui-app/flutter_dev_cycle.svg

図3.190 C 言語によるアプリケーション開発の流れ


3.14.2. ATDE 上でのセットアップ

ここでは、開発開始時の ATDE 上でのセットアップ手順について説明します。 ATDE をお使いでない場合は、先に 「開発の準備」 を参照して ATDE 及び、 VS Code のセットアップを完了してください。

3.14.2.1. プロジェクトの作成

VS Code の左ペインの [A600] から [C New Project] を実行し、表示されるディレクトリ選択画面からプロジェクトを保存する ディレクトリを選択してください。 実行するためには右に表示されている三角形ボタンを押してください。 保存先を選択すると、プロジェクト名を入力するダイアログが表示されるので、任意のプロジェクト名を入力してエンターキーを押してください。 この操作により、選択した保存先に、入力したプロジェクト名と同名のディレクトリが作成されます。

また、ここでは次のように設定しています。

  • 保存先 : ホームディレクトリ
  • プロジェクト名 : my_project
images/common-images/c_app_vscode_new_project.png

図3.191 プロジェクトを作成する


images/abos-images/cui-app/flutter_vscode_project_name.png

図3.192 プロジェクト名を入力する


3.14.3. アプリケーション開発

3.14.3.1. VS Code の起動

ここでは、実際に Armadillo 上でサンプルアプリケーションを起動する場合の手順を説明します。 プロジェクトディレクトリへ移動し VS Code を起動します。

[ATDE ~]$ code ./my_project

図3.193 VS Code で my_project を起動する


3.14.3.2. ディレクトリ構成

プロジェクトには下記のディレクトリがあります。

  • app : 各ディレクトリの説明は以下の通りです。

    • src : アプリケーションのソースファイル(拡張子が .c )と Makefile を配置してください。
    • build : ここに配置した実行ファイルが Armadillo 上で実行されます。
    • lib : 共有ライブラリの検索パスとしてこのディレクトリを指定しているので、ここに共有ライブラリ(拡張子が .so )を配置することができます。
  • config : 設定に関わるファイルが含まれるディレクトリです。

  • container : スクリプトを実行するコンテナの設定ファイルが含まれるディレクトリです。

    • packages.txt: このファイルに記載されているパッケージがインストールされます。
    • Dockerfile: 直接編集することも可能です。

デフォルトのコンテナコンフィグ( app.conf )では C 言語の場合は build/main を実行しますので、リネームが必要な場合にコンテナのコンフィグも修正してください。

このサンプルアプリケーションは、CPU と SOC の温度を /vol_data/log/temp.txt に出力し、 LED4 を点滅させます。

3.14.3.3. 初期設定

初期設定では主に Armadillo と SSH で接続するための秘密鍵と公開鍵の生成を行います。

作成したプロジェクトディレクトリへ移動して VS Code を起動してください。

[ATDE ~]$ cd my_project
[ATDE ~/my_project]$ code ./

図3.194 初期設定を行う


VS Code の左ペインの [my_project] から [Setup environment] を実行します。

images/abos-images/cui-app/cui_vscode_setup_environment.png

図3.195 VS Code で初期設定を行う


選択すると、 VS Code の下部に以下のようなターミナルが表示されます。

images/abos-images/cui-app/flutter_vscode_terminal.png

図3.196 VS Code のターミナル


このターミナル上で以下のように入力してください。

 *  Executing task: ./scripts/setup_env.sh

Generating public/private ed25519 key pair.
Enter passphrase (empty for no passphrase): 1
Enter same passphrase again: 2
Your identification has been saved in /home/atmark/.ssh/id_ed25519_vscode
:(省略)

 *  Terminal will be reused by tasks, press any key to close it.  3

図3.197 SSH 用の鍵を生成する


1

パスフレーズを設定します。設定しない場合は何も入力せず Enter を押します。

2

1 でパスフレーズを設定した場合は、確認のため再度入力してください。

3

ここで何か任意のキーを押すとターミナルが閉じます。

パスフレーズを設定した場合は、アプリケーションを Armadillo へ転送する時にパス フレーズの入力を求められることがあります。

[ティップ]

ssh の鍵は $HOME/.ssh/id_ed25519_vscode (と id_ed25519_vscode.pub ) に保存されていますので、 プロジェクトをバックアップする時は $HOME/.ssh も保存してください。

3.14.3.4. packages.txt の書き方

ABOSDEではコンテナイメージにパッケージをインストールするために container ディレクトリにある packages.txt を使用します。 packages.txt に記載されているパッケージは "apt install" コマンドによってコンテナイメージにインストールされます。

C 言語による開発の場合、packages.txt に [build] というラベルを記載することで、ビルド時のみに使用するパッケージを指定することが出来ます。

図3.198「C 言語による開発における packages.txt の書き方」に C 言語による開発の場合における packages.txt の書き方の例を示します。 ここでは、パッケージ名を package_A 、package_B 、package_C としています。

package_A
package_B

[build]   1
package_C

図3.198 C 言語による開発における packages.txt の書き方


1

このラベル以降のパッケージはビルド時のみに使用されます。

上記の例の場合、Armadillo 上で実行される環境では package_A 、package_B のみがインストールされ、package_C はインストールされません。

"[build] package_C" のように [build] の後に改行せずに、一行でパッケージ名を書くことは出来ませんのでご注意ください。

3.14.3.5. ABOSDEでの開発における制約

Makefile は app/src 直下に配置してください。 app/src 直下の Makefile を用いて make コマンドが実行されます。 ABOSDE では make コマンドのみに対応しています。

app/buildapp/lib 内のファイルが Armadillo に転送されますので、実行ファイルは app/build 、共有ライブラリ( 拡張子が .so ファイル )は app/lib に配置してください。

3.14.3.6. アプリケーション実行用コンテナイメージの作成

Armadillo 上でアプリケーションを実行するためのコンテナイメージを作成します。 ここで作成したコンテナイメージは SWU イメージを使用して Armadillo へインストールするため、 事前に 「SWUイメージの作成」 を参照して SWU の初期設定を行ってください。

コンテナイメージの作成、 実行ファイルや共有ライブラリの作成およびSWU イメージの作成も VS Code で行います。 VS Code の左ペインの [my_project] から [Generate development swu] を実行します。

images/abos-images/cui-app/cui_vscode_build_dev_image.png

図3.199 VS Code でコンテナイメージの作成を行う


コンテナイメージの作成にはしばらく時間がかかります。 VS Code のターミナルに以下のように表示されるとコンテナイメージの作成は完了です。

コンテナイメージを ./swu/my_project.tar に保存しました。
./swu/app.desc のバージョンを 1 から 2 に変更しました。
./development.swu を作成しました。
次は Armadillo に ./development.swu をインストールしてください。
 *  Terminal will be reused by tasks, press any key to close it.

図3.200 コンテナイメージの作成完了


作成した SWU イメージは my_project ディレクトリ下に development.swu という ファイル名で保存されています。

3.14.4. コンテナのディストリビューション

使用するコンテナのディストリビューションは以下のとおりです。

ディストリビューション
  • debian:bullseye-slim

3.14.5. コンテナ内のファイル一覧表示

図3.201「コンテナ内のファイル一覧を表示するタブ」 の赤枠で囲われているタブをクリックすることで、development.swu または「リリース版のビルド」で作成される release.swu に含まれるコンテナ内のファイルおよびディレクトリを表示します。

images/abos-images/cui-app/cui_vscode_file_list_container.png

図3.201 コンテナ内のファイル一覧を表示するタブ


クリック後の表示例を 図3.202「コンテナ内のファイル一覧の例」 に示します。

images/abos-images/cui-app/cui_vscode_file_list_show.png

図3.202 コンテナ内のファイル一覧の例


コンテナ内のファイル一覧は [Generate development swu] または [Generate release swu] を実行することで ATDE 上に作成されるコンテナイメージから取得しています。

そのため、[Generate development swu] または [Generate release swu] を実行していない場合はコンテナ内のファイル一覧は表示されません。 その場合は [Generate development swu] または [Generate release swu] を先に実行してください。

[注記]

この機能を使用するにあたり、ATDE上でプロジェクトのコンテナイメージからコンテナを作成します。

コンテナ名は「プロジェクト名-abosde」を使用します。 例えば、プロジェクト名が my_project の場合、コンテナ名は「my_project-abosde」になります。

ユーザー自身で同名のコンテナを既に作成していた場合、そのコンテナはこの機能を使用時に削除されます。

[注記]

コンテナ内のファイル一覧には、ファイルおよびディレクトリのみを表示しています。 シンボリックリンク、特殊デバイスファイルなどは表示していません。

3.14.5.1. resources ディレクトリについて

図3.203「resources ディレクトリ」に示すように ATDE 上のプロジェクトディレクトリには container/resources ディレクトリがあります。

images/abos-images/cui-app/cui_vscode_file_list_resources.png

図3.203 resources ディレクトリ


container/resources ディレクトリ下に、コンテナ内と同じパスでファイルまたはディレクトリを配置することで、それらは [Generate development swu] または [Generate release swu] を実行時にコンテナ内にコピーされます。

例えば、コンテナ内にある /etc/adduser.conf を上書きする場合は、編集した adduser.conf ファイルをプロジェクトディレクトリにある container/resources/etc/adduser.conf に配置してください。

プロジェクトディレクトリにある container/resources 下のファイルおよびディレクトリを操作する方法は以下の 2 通りがあります。

  • エクスプローラーを使用する
  • ABOSDEのコンテナ内のファイル一覧表示機能を使用する

ABOSDEのコンテナ内のファイル一覧表示機能を使用することで、視覚的にファイル構成や、差分があるファイルを把握しながら操作可能です。 以降に詳細を説明します。

3.14.5.2. コンテナ内のファイル一覧の再表示

図3.201「コンテナ内のファイル一覧を表示するタブ」 の赤枠で囲われているボタンをクリックすることで、コンテナ内のファイル一覧を再表示します。

images/abos-images/cui-app/cui_vscode_file_list_refresh.png

図3.204 コンテナ内のファイル一覧を再表示するボタン


3.14.5.3. container/resources 下にファイルおよびフォルダーを作成

図3.205「container/resources 下にファイルを追加するボタン」 の赤枠で囲われている表記のボタンをクリックすることで、プロジェクトディレクトリにある container/resources 下にファイルを追加することが可能です。

images/abos-images/cui-app/cui_vscode_file_list_add_file.png

図3.205 container/resources 下にファイルを追加するボタン


図3.206「ファイル名を入力」 に示すように、コマンドパレットが表示されますのでファイル名を入力してください。

images/abos-images/cui-app/cui_vscode_file_list_input_name.png

図3.206 ファイル名を入力


例として、「add_file」というファイル名を入力したとします。 図3.207「追加されたファイルの表示」 に示すように、追加したファイルには「A」というマークが表示されます。

images/abos-images/cui-app/cui_vscode_file_list_add_file_example.png

図3.207 追加されたファイルの表示


また、図3.208「container/resources 下にフォルダーを追加するボタン」 の赤枠で囲われている表記のボタンをクリックすることで、ファイルの追加と同様の操作でディレクトリを追加することが可能です。

追加したディレクトリも同様に "A" というマークが表示されます。

images/abos-images/cui-app/cui_vscode_file_list_add_folder.png

図3.208 container/resources 下にフォルダーを追加するボタン


3.14.5.4. container/resources 下にあるファイルを開く

図3.209「container/resources 下にあるファイルを開くボタン」 の赤枠で囲われている表記のボタンをクリックすることで、プロジェクトディレクトリにある container/resources 下のファイルをエディタに表示することができます。

この例では、プロジェクトディレクトリにある container/resources 下の add_file をエディタに表示します。

images/abos-images/cui-app/cui_vscode_file_list_open.png

図3.209 container/resources 下にあるファイルを開くボタン


3.14.5.5. container/resources 下にあるファイルおよびフォルダーの削除

図3.209「container/resources 下にあるファイルを開くボタン」 の赤枠で囲われている表記のボタンをクリックすることで、container/resources 下にあるファイルを削除することができます。

この例では、プロジェクトディレクトリにある container/resources 下の add_file を削除します。

images/abos-images/cui-app/cui_vscode_file_list_delete.png

図3.210 container/resources 下にあるファイルを削除するボタン


ディレクトリも同様に図3.209「container/resources 下にあるファイルを開くボタン」 の赤枠で囲われている表記のボタンをクリックすることで削除することができます。

3.14.5.6. コンテナ内のファイルを container/resources 下に保存

図3.211「コンテナ内のファイルを container/resources 下に保存するボタン」 の赤枠で囲われている表記のボタンをクリックすることで、コンテナ内にあるファイルをプロジェクトディレクトリにある container/resources 下に保存します。

images/abos-images/cui-app/cui_vscode_file_list_save.png

図3.211 コンテナ内のファイルを container/resources 下に保存するボタン


ファイルが container/resources 下に保存されると、図3.212「編集前のファイルを示すマーク」 に示すように、ファイル名の右側に "U" のマークが表示されます。

"U" のマークはプロジェクトディレクトリにある container/resources 下のファイルとコンテナ内にあるファイルの内容が同一であることを示します。

images/abos-images/cui-app/cui_vscode_file_list_unmodified_file.png

図3.212 編集前のファイルを示すマーク


container/resources 下にあるファイルを編集して再表示すると、図3.213「編集後のファイルを示すマーク」 に示すように、ファイル名の右側に "M" のマークが表示されます。

"M" のマークはプロジェクトディレクトリにある container/resources 下のファイルとコンテナ内にあるファイルの内容に差があることを示します。

images/abos-images/cui-app/cui_vscode_file_list_modified_file.png

図3.213 編集後のファイルを示すマーク


3.14.5.7. エラー表示

container/resources 下とコンテナ内にあるファイルまたはディレクトリを比較して、同名でかつファイルの種類が異なる場合、図3.214「コンテナ内にコピーされないことを示すマーク」 に示すように、ファイル名の右側に "E" のマークが表示されます。

"E" のマークが表示された場合、そのファイルまたはディレクトリは [Generate development swu] または [Generate release swu] を実行してもコンテナにコピーされません。

images/abos-images/cui-app/cui_vscode_file_list_error.png

図3.214 コンテナ内にコピーされないことを示すマーク


3.14.6. Armadillo に転送するディレクトリ及びファイル

コンテナイメージ以外に、以下に示すディレクトリやファイルを Armadillo に転送します。 ここでは、プロジェクト名は my_project としています。

Armadillo に転送するディレクトリ及びファイル
  • my_project/app/build
  • my_project/app/lib

3.14.7. Armadillo 上でのセットアップ

3.14.7.1. アプリケーション実行用コンテナイメージのインストール

「アプリケーション実行用コンテナイメージの作成」 で作成した development.swu「SWU イメージのインストール」 を参照して Armadillo へインストールしてください。

インストール後に自動で Armadillo が再起動します。

3.14.7.2. ssh 接続に使用する IP アドレスの設定

VS Code 上で ABOSDE(Armadillo Base OS Development Environment) から、 ABOS Web が動作している Armadillo の一覧を確認し、 指定した Armadillo の IP アドレスを ssh 接続に使用することができます。 ただし、ATDE のネットワークを NAT に設定している場合は Armadillo がリストに表示されません。

図3.215「ABOSDE で ローカルネットワーク上の Armadillo をスキャンする」 の赤枠で囲われているボタンをクリックすることで、 ローカルネットワーク上で ABOS Web が実行されている Armadillo をスキャンすることができます。

images/abos-images/abos-web/abosde_monitor_welcome_page.png

図3.215 ABOSDE で ローカルネットワーク上の Armadillo をスキャンする


図3.216「ABOSDE を使用して ssh 接続に使用する IP アドレスを設定する」 の赤枠で囲われているマークをクリックすることで、 指定した Armadillo の IP アドレスを ssh 接続に使用する IP アドレスに設定することができます。

images/abos-images/cui-app/abosde_monitor_set_ip.png

図3.216 ABOSDE を使用して ssh 接続に使用する IP アドレスを設定する


図3.217「ABOSDE に表示されている Armadillo を更新する」 の赤枠で囲われているマークをクリックすることで、 ABOSDE に表示されている Armadillo を更新することができます。

images/abos-images/abos-web/abosde_monitor_rescan.png

図3.217 ABOSDE に表示されている Armadillo を更新する


ATDE のネットワークを NAT に設定している場合や、ABOS Web を起動していない場合等、 ABOSDE のリストに Armadillo が表示されない場合は、 プロジェクトディレクトリに入っている config/ssh_config ファイルを編集して IP アドレスを書き換えてください。

[ATDE ~/my_project]$ code config/ssh_config
Host Armadillo
    Hostname x.x.x.x 1
    User root
    IdentityFile ${HOME}/.ssh/id_ed25519_vscode
    UserKnownHostsFile config/ssh_known_hosts
    StrictHostKeyChecking accept-new

図3.218 ssh_config を編集する


1

Armadillo の IP アドレスに置き換えてください。

[ティップ]

Armadillo を初期化した場合や、プロジェクトを実行する Armadillo を変えた場合は, プロジェクトの config/ssh_known_hosts に保存されている公開鍵で Armadillo を認識できなくなります。 その場合はファイルを削除するか、「Setup environment」タスクを再実行してください。

3.14.7.3. アプリケーションの実行

VS Code の左ペインの [my_project] から [App run on Armadillo] を実行すると、 実行ファイルや共有ライブラリを作成した後、アプリケーションが Armadillo へ転送されて起動します。

images/abos-images/cui-app/cui_vscode_run_armadillo.png

図3.219 Armadillo 上でアプリケーションを実行する


VS Code のターミナルに以下のメッセージが表示されることがあります。 これが表示された場合は yes と入力して下さい。

Are you sure you want to continue connecting (yes/no/[fingerprint])?

図3.220 実行時に表示されるメッセージ


アプリケーションを終了するには VS Code の左ペインの [my_project] から [App stop on Armadillo] を実行してください。

images/abos-images/cui-app/cui_vscode_stop_armadillo.png

図3.221 アプリケーションを終了する


3.14.8. SBOM 生成に関する設定

SWU イメージ作成時に、同時に SBOM を生成することができます。 詳細は 「SBOM 生成に関わる設定を行う」 を参照してください。

3.14.9. リリース版のビルド

ここでは完成したアプリケーションをリリース版としてビルドする場合の手順について説明します。

VS Code の左ペインの [my_project] から [Generate release swu] を実行すると、 リリース版のアプリケーションを含んだ SWU イメージが作成されます。 事前に 「SWUイメージの作成」 を参照して SWU の初期設定を行ってください。

images/abos-images/cui-app/cui_vscode_make_swu_image.png

図3.222 リリース版をビルドする


[注記]

リリース版の SWU イメージには、開発用の機能は含まれていません。 このため、リリース版の SWU イメージをインストールした Armadillo では、 [App run on Armadillo] を使用したリモート実行は使用できません。

3.14.10. 製品への書き込み

作成した SWU イメージは my_project ディレクトリ下に release.swu というファイル名で保存されています。

この SWU イメージを 「SWU イメージのインストール」 を参照して Armadillo へインストールすると、 Armadillo 起動時にアプリケーションも自動起動します。

3.14.11. Armadillo 上のコンテナイメージの削除

「コンテナとコンテナに関連するデータを削除する」 を参照してください。

3.15. SBOM 生成に関わる設定を行う

ABOSDE では SWU イメージの生成と同時に SBOM が生成されます。 生成される SBOM 名は SWU イメージ.spdx.json になります。 json 形式で ISO/IEC5962で国際標準となっているSPDX2.2のフォーマットに準拠しています。 SBOM についての詳細は 「SBOM の提供」 をご参照ください。

[警告]

SBOM の生成には mkswu (6.4 以上)と、python3-make-sbom パッケージが必要です。 python3-make-sbom パッケージがインストールされていない場合、SBOM は生成されません。 図3.223「mkswu バージョン確認コマンド」 を実行するとインストール済のバージョンが確認できます。

[ATDE ~]$ mkswu --version
mkswu バージョン 6.4

図3.223 mkswu バージョン確認コマンド


表示されない場合は mkswu がインストールされていませんので、図3.224「mkswu のインストール・アップデートコマンド」 を実行してインストールしてください。 mkswu をアップデートする場合もこちらを実行して下さい。

[ATDE ~]$ sudo apt update && sudo apt install mkswu

図3.224 mkswu のインストール・アップデートコマンド


python3-make-sbom パッケージがインストールされている場合、make_sbom.sh が実行可能です。 図3.225「make_sbom.sh 実行確認コマンド」 を実行して、ヘルプが表示されるかご確認ください。

[ATDE ~]$ make_sbom.sh -h

図3.225 make_sbom.sh 実行確認コマンド


表示されない場合は python3-make-sbom がインストールされていませんので、図3.226「python3-make-sbom のインストールコマンド」 を実行してインストールしてください。

[ATDE ~]$ sudo apt update && sudo apt install python3-make-sbom

図3.226 python3-make-sbom のインストールコマンド


3.15.1. SBOM 生成に必要なファイルを確認する

SBOM の生成には以下の二つのファイルが必要です。

  • コンフィグファイル
  • desc ファイル

SBOM の生成にはライセンス情報を示したコンフィグファイルを使用します。コンフィグファイルは config/sbom_config.yaml.tmpl になります。 SWU イメージ作成時にこのコンフィグファイルからバージョン番号をアップデートした swu/sbom_config.yaml が生成されます。 リリース時にはコンフィグファイルの内容を確認し、正しい内容に変更してください。 各項目の詳細な説明については SPDX specification v2.2.2 (https://spdx.github.io/spdx-spec/v2.2.2/) をご覧ください。

SBOM に含めるコンテナイメージ等の情報については desc ファイルに記載されています。 各項目の説明については 「desc ファイルを編集する」 をご覧ください。

3.16. 生成した SBOM をスキャンする

SBOM の利点のひとつに、スキャンツールに入力することでソフトウェアに含まれる脆弱性を検出することができる点が挙げられます。 ここでは、 Google が提供しているオープンソース SBOM スキャンツール OSV-Scanner[10] を用いて、開発したソフトウェアに既知の脆弱性が含まれているかを確認する方法を紹介します。

3.16.1. OSV-Scanner のインストール

以下の手順はすべて ATDE 上で行います。

OSV-Scanner は GitHub にてビルド済みの実行ファイルが配布されているのでそちらを使用します。 OSV-Scannerのリリースページから、最新の実行ファイル(osv-scanner_linux_amd64)をクリックしてダウンロードしてください。

images/abos-images/download-osv-scanner.png

図3.227 OSV-Scanner の実行ファイルをダウンロード


次に、図3.228「OSV-Scanner をインストールする」のコマンドを実行することで、 OSV-Scanner がインストールされます。

[ATDE ~]$ sudo install ~/ダウンロード/osv-scanner_linux_arm64 /usr/local/bin/osv-scanner

図3.228 OSV-Scanner をインストールする


osv-scanner --help コマンドを実行して、正しくインストールされていることを確認してください。

[ATDE ~]$ osv-scanner --help
NAME:
   osv-scanner - scans various mediums for dependencies and checks them against the OSV database

USAGE:
   osv-scanner [global options] command [command options]

VERSION:
   1.9.1

COMMANDS:
   scan     scans various mediums for dependencies and matches it against the OSV database
   fix      [EXPERIMENTAL] scans a manifest and/or lockfile for vulnerabilities and suggests changes for remediating them
   help, h  Shows a list of commands or help for one command

GLOBAL OPTIONS:
   --help, -h     show help
   --version, -v  print the version

図3.229 OSV-Scanner がインストールされたことを確認する


これで OSV-Scanner のインストールが完了しました。

3.16.2. OSV-Scanner でソフトウェアの脆弱性を検査する

図3.230「OSV-Scanner を用いて SBOM をスキャンする」に示すコマンドを実行することで、ソフトウェアに含まれる既知の脆弱性を検出します。 ここでは例として ABOSDE で開発したアプリケーションの SBOM をスキャンします。 SBOM 生成については 「SWU イメージと同時に SBOM を作成する」 を参照してください。

[ATDE ~]$ osv-scanner scan --sbom ~/my_project/development.swu.spdx.json --format markdown 1
Scanned /home/atmark/my_project/development.swu.spdx.json as SPDX SBOM and found 97 packages
5 unimportant vulnerabilities have been filtered out.
Filtered 5 vulnerabilities from output
| OSV URL | CVSS | Ecosystem | Package | Version | Source |
| --- | --- | --- | --- | --- | --- |
| https://osv.dev/CVE-2022-3715 | 7.8 | Debian | bash | 5.1-2+deb11u1 | development.swu.spdx.json |
| https://osv.dev/CVE-2016-2781 | 6.5 | Debian | coreutils | 8.32-4 | development.swu.spdx.json |
| https://osv.dev/CVE-2021-33560 | 7.5 | Debian | libgcrypt20 | 1.8.7-6 | development.swu.spdx.json |
| https://osv.dev/CVE-2024-2236 |  | Debian | libgcrypt20 | 1.8.7-6 | development.swu.spdx.json |

図3.230 OSV-Scanner を用いて SBOM をスキャンする


1

今回は見やすさのために format を markdown に設定しています

上記の例では、 development.swu に含まれるソフトウェアから既知の重要な脆弱性が5件検出されました。 OSV URL 列の URL にアクセスすることで各脆弱性の詳細を確認することができます。

3.17. システムのテストを行う

Armadillo 上で動作するシステムの開発が完了したら、製造・量産に入る前に開発したシステムのテストを行ってください。

テストケースは開発したシステムに依ると思いますが、 Armadillo で開発したシステムであれば基本的にテストすべき項目について紹介します。

3.17.1. ランニングテスト

長期間のランニングテストは実施すべきです。

ランニングテストで発見できる現象としては、以下のようなものが挙げられます。

  • 長期間稼働することでソフトウェアの動作が停止してしまう

    開発段階でシステムを短い時間でしか稼働させていなかった場合、長期間ランニングした際になんらかの不具合で停止してしまう可能性が考えられます。

    開発が完了したら必ず、長時間のランニングテストでシステムが異常停止しないことを確認するようにしてください。

    コンテナの稼働情報は podman stats コマンドで確認することができます。

  • メモリリークが発生する

    アプリケーションのなんらかの不具合によってメモリリークが起こる場合があります。

    また、運用時の Armadillo は基本的に overlayfs で動作しています。 そのため、外部ストレージやボリュームマウントに保存している場合などの例外を除いて、動作中に保存したデータは tmpfs (メモリ)上に保存されます。 よくあるケースとして、動作中のログなどのファイルの保存先を誤り、 tmpfs 上に延々と保存し続けてしまうことで、メモリが足りなくなってしまうことがあります。

    長時間のランニングテストで、システムがメモリを食いつぶさないかを確認してください。

    メモリの空き容量は図3.231「メモリの空き容量の確認方法」に示すように free コマンドで確認できます。

    [armadillo ~]# free -h
                  total        used        free      shared  buff/cache   available
    Mem:           1.9G      327.9M        1.5G        8.8M       97.4M        1.5G
    Swap:       1024.0M           0     1024.0M

    図3.231 メモリの空き容量の確認方法


3.17.2. 異常系における挙動のテスト

開発したシステムが、想定した条件下で正しく動作することは開発時点で確認できていると思います。 しかし、そのような正常系のテストだけでなく、正しく動作しない環境下でどのような挙動をするのかも含めてテストすべきです。

よくあるケースとしては、動作中に電源やネットワークが切断されてしまった場合です。

電源の切断時には、 Armadillo に接続しているハードウェアに問題はないか、電源が復旧した際に問題なくシステムが復帰するかなどをよくテストすると良いです。

ネットワークの切断時には、再接続を試みるなどの処理が正しく実装されているか、 Armadillo と サーバ側でデータなどの整合性が取れるかなどをよくテストすると良いです。

この他にもシステムによっては多くの異常系テストケースが考えられるはずですので、様々な可能性を考慮しテストを実施してから製造・量産ステップに進んでください。

3.18. ユーザー設定とユーザーデータを一括削除する

ユーザー設定とユーザーデータを一括削除することができます。 ユーザー設定の削除では ABOS Web から設定できる以下の項目を削除します。

  • ネットワーク設定

    • LAN、WLAN、WWAN の設定を全て削除します。WLAN はクライアント設定とアクセスポイント設定の両方を削除します。
  • DHCP 設定
  • NAT 設定
  • VPN 設定
  • NTP 設定

ABOS Web から設定できるものであっても以下は削除されません。

  • Rest API トークン
  • UI カスタマイズの内容

ユーザーデータの削除では以下のデータを削除します。

  • /var/app/volumes ディレクトリ下のファイルを全て
  • /var/log ディレクトリ下のファイルを全て

ユーザー設定とユーザーデータを削除するには Armadillo 上で abos-ctrl reset-default コマンドを使用します。

[armadillo ~]# abos-ctrl reset-default 1
Run with dry-run mode.
rm -f /etc/NetworkManager/system-connections/*
persist_file -r /etc/NetworkManager/system-connections
persist_file -r /etc/dnsmasq.d
rc-service dnsmasq restart
/etc/init.d/iptables save
sed -i -e '/NETAVARK/d' /etc/iptables/rules-save
persist_file /etc/iptables/rules-save
podman stop -a
find /var/app/volumes /var/log -mindepth 1 -delete
If you want to actually run the above commands,
add the -f/--force option.

図3.232 削除されるユーザー設定とユーザーデータを確認


1

何もオプションを付けない場合、 DRY-RUN モードとなり実際に削除は行われません。 実際に削除を行う時に実行されるコマンドが表示されるのみです。

表示されたコマンドを確認し実際に削除されてもよい場合は、以下のように -f オプションを付けて 実行してください。

[armadillo ~]# abos-ctrl reset-default -f
rm -f /etc/NetworkManager/system-connections/*
persist_file -r /etc/NetworkManager/system-connections
persist_file -r /etc/dnsmasq.d
rc-service dnsmasq restart
/etc/init.d/iptables save
sed -i -e '/NETAVARK/d' /etc/iptables/rules-save
persist_file /etc/iptables/rules-save
podman stop -a
find /var/app/volumes /var/log -mindepth 1 -delete
Starting clone to /dev/mmcblk2p1
Cloning rootfs
Updating appfs snapshots
Reusing up-to-date bootloader
Rollback clone successful
WARNING: Rebooting!

図3.233 実際にユーザー設定とユーザーデータを削除する


コマンド実行後は自動的に Armadillo が再起動します。

ABOS Web または Rest API から実行することもできます。 ABOS Web から実行する場合は 「ユーザー設定とユーザーデータの削除」 を参照してください。 Rest API から実行する場合は 「Rest API : ユーザー設定とユーザーデータの管理」 を参照してください。

[注記]

再起動後、再び設定が必要な場合は ABOS Web や REST API を使用して行ってください。 特に Armadillo Twin を利用している場合は、必ずネットワークの再設定を行ってください。



[5] バージョン3.xまではPUEL(VirtualBox Personal Use and Evaluation License)が適用されている場合があります。

[6] 特権ユーザーで GUI ログインを行うことはできません

[8] Armadillo-640 の標準状態ではデバイスファイルが作成されません。

[9] USBキーボードなどを接続してインプットデバイスを追加している場合は、番号が異なる可能性があります
