Armadillo のセットアップ

Armadillo-640 上で Node-RED を使用するためのセットアップ方法を説明します。 Armadillo-640 に Node-RED 対応用のインストールディスクをインストールし、開発用パソコンと Armadillo-640 を有線 LAN で繋がる様にします。 セットアップが完了すると Node-RED の起動画面が表示されます。

images/node-red/common-images/start.png

図3.1 初回起動時の Node-RED 画面


3.1. 作業の前に

3.1.1. 開発セット内容物の確認

開発セットに同梱されている内容物は、同梱の内容物一覧でご確認いただけます。 お使いになる前に、内容物がすべて揃っていることをご確認ください。 万一、内容物の不足または部品の破損等がございましたら、ご購入の販売代理店までご連絡ください。

3.1.2. 開発に必要なもの

Armadillo-640 上で Node-RED を使用するためには以下のものが必要です。

表3.1 開発に必要なもの

品目説明

Armadillo-640 開発セット

本製品です。

開発用パソコン

Linux または Windows が動作し、ネットワークインターフェースと 1 つ以上の USB ポート、microSD ポートを持つパソコンです。

有線 LAN ケーブル

本ガイドではArmadillo-640と開発用パソコンを有線 LAN で接続する前提で記載しています。

512MB 以上の microSD カード

Node-RED の開発環境をインストールするために使用します。開発用パソコンの SD ポートが microSD ではなく、SD/miniSD ポートの場合、microSD へ変換するアダプターも必要となります。


3.1.3. 接続方法

Armadillo-640と周辺装置の接続例を図3.2「Armadillo-640の接続例」に示します。

開発用パソコンとのファイル転送やインターネットへの接続は、LAN を介して行いますので LAN ケーブルを接続してください。

images/a640-connection.svg

図3.2 Armadillo-640の接続例


images/common-images/callouts/1.svg
Armadillo-640
images/common-images/callouts/2.svg
ACアダプタ(5V/2A)
images/common-images/callouts/3.svg
作業用PC
images/common-images/callouts/4.svg
USBシリアル変換アダプタ
images/common-images/callouts/5.svg
USB2.0ケーブル(A-miniBタイプ)
images/common-images/callouts/6.svg
LAN HUB
images/common-images/callouts/7.svg
Ethernetケーブル
images/common-images/callouts/8.svg
microSDカード
images/common-images/callouts/9.svg
USBメモリ
images/common-images/callouts/10.svg
シリアルクロスケーブル

3.1.4. USBシリアル変換アダプタの接続方法

USBシリアル変換アダプタは、青色のケーブルを1ピンとして、Armadillo-640のCON9 1,3,5,7,9ピンと接続します。

USBシリアル変換アダプタを接続するピンの隣だけ、CON9,CON14を囲っているシルクが太くなっているのでそれを目印にして、下図のように接続してください。

images/a640-uart-connection.svg

図3.3 CON9-USBシリアル変換アダプタ接続図


3.2. Node-RED コンテナをインストールする

SWUpdate の機能を使用して SWU で Armadillo Base OS を最新版にアップデートし、Node-RED コンテナをインストールします。 SWUpdate で使用する SWU イメージは以下から取得可能です。

上記で取得した SWU イメージを USB メモリに配置します。 USBメモリを Armadillo-640 に接続すると自動的にアップデートが始まります。アップデート終了後に Armadillo-640 は自動で再起動します。

3.3. インターフェースレイアウト

Armadillo-640のインターフェースレイアウトです。 各インターフェースの配置場所等を確認してください。

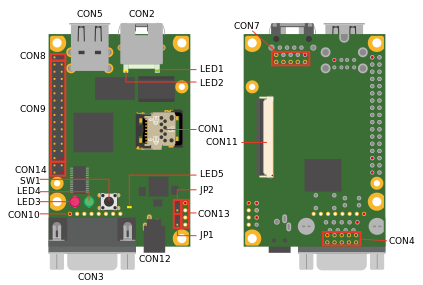

images/a640-interface-layout.svg

図3.4 インターフェースレイアウト


表3.2 インターフェース内容

部品番号インターフェース名 形状 備考

CON1

SDインターフェース

microSDスロット(ヒンジタイプ)

CON2

LANインターフェース

RJ-45コネクタ

CON3

シリアルインターフェース

D-Sub9ピン(オス)

CON4

シリアルインターフェース

ピンヘッダ 10ピン(2.54mmピッチ)

コネクタ非搭載

CON5

USBインターフェース

Type-Aコネクタ(2ポートスタック)

CON7

LANインターフェース

ピンヘッダ 10ピン(2.54mmピッチ)

コネクタ非搭載

CON8

拡張インターフェース

ピンヘッダ 2ピン(2.54mmピッチ)

CON9

拡張インターフェース

ピンヘッダ 28ピン(2.54mmピッチ)

CON10

JTAGインターフェース

ピンヘッダ 8ピン(2.54mmピッチ)

コネクタ非搭載

CON11

LCD拡張インターフェース

FFCコネクタ 50ピン(0.5mmピッチ)

挿抜寿命: 20回 [a]

CON12

電源入力インターフェース

DCジャック

対応プラグ: EIAJ#2

CON13

電源入力インターフェース

ピンヘッダ 4ピン(2.54mmピッチ)

コネクタ非搭載

CON14

拡張インターフェース

ピンヘッダ 4ピン(2.54mmピッチ)

JP1

起動デバイス設定ジャンパ

ピンヘッダ 2ピン(2.54mm ピッチ)

JP2

起動デバイス設定ジャンパ

ピンヘッダ 2ピン(2.54mm ピッチ)

LED1

LANスピードLED

LED(緑色,面実装)

LED2

LANリンクアクティビティLED

LED(黄色,面実装)

LED3

ユーザーLED(赤)

LED(赤色,φ3mm)

LED4

ユーザーLED(緑)

LED(緑色,φ3mm)

LED5

ユーザーLED(黄)

LED(黄色,面実装)

SW1

ユーザースイッチ

タクトスイッチ(h=17mm)

[a] 挿抜寿命は製品出荷時における目安であり、実際の挿抜可能な回数を保証するものではありません。


3.4. ネットワークに接続する

Node-RED の開発をするパソコンと Armadillo のネットワークを接続するために Armadillo-640 の IP アドレスを取得または設定します。

Armadillo の有線 LAN は、初期状態で DHCP の設定となっておりますので、DHCP が稼働している有線 LAN に接続した場合は、なんらかの IP アドレスが付与された状態になっています。

DHCP で IP アドレスが付与される環境の場合、ABOS Web を使用することで IP アドレスの確認が可能です。

  1. Armadillo-640 を 「Node-RED コンテナをインストールする」 でセットアップを済ませた場合は ABOS Web が起動しています。 再起動がまだの場合は電源を再投入します。
  2. 開発用パソコンで Web ブラウザーを起動し https://armadillo.local:58080 にアクセスします。

    [ティップ]

    ABOS Web が動作する Armadillo が、同じ LAN 上に複数ある場合、ABOS Web に接続する URL のホスト名部分(armadillo.local)は、2 台目は armadillo-2.local、3 台目は armadillo-3.local と、違うものが自動的に割り当てられます。この場合どの URL がどの Armadillo かを判別するのは難しいので固定 IP アドレスを設定し、IP アドレスで指定できるようにする方法があります。固定 IP アドレスの設定方法は「Armadillo の有線 LAN に固定 IP アドレスを設定する」を参照ください。

  3. 初回接続時は、ABOS Web のパスワードを設定する必要がありますので、設定します。

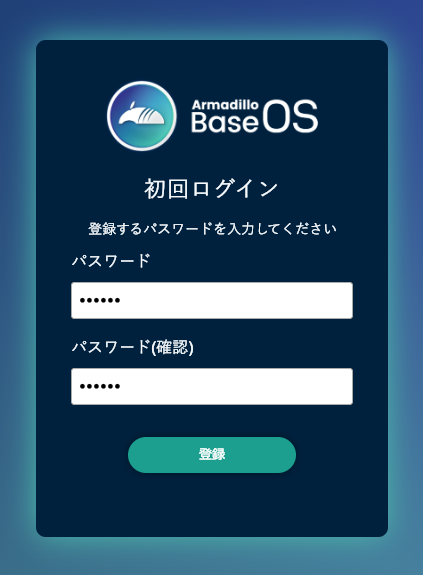

    images/abos-images/abos-web/new-password.png

    図3.5 パスワード登録画面


  4. "初回ログイン"のパスワード登録画面で、"パスワード" フィールドと "パスワード(確認)" フィールドに、登録したいパスワードを入力してから、"登録" ボタンをクリックしてください。パスワード登録完了画面が表示されたら、パスワード登録の完了です。

    images/abos-images/abos-web/new-password_success.png

    図3.6 パスワード登録完了画面


  5. ログインします。

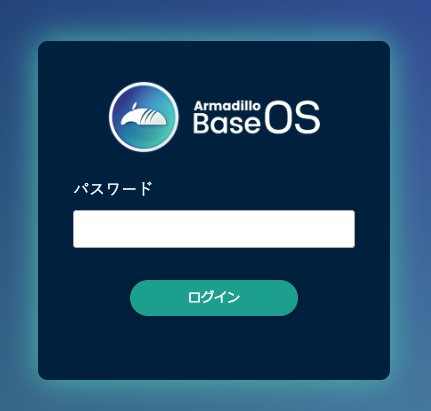

    images/abos-images/abos-web/login.png

    図3.7 ログイン画面


  6. 左のメニューから「状態一覧」を選択します。

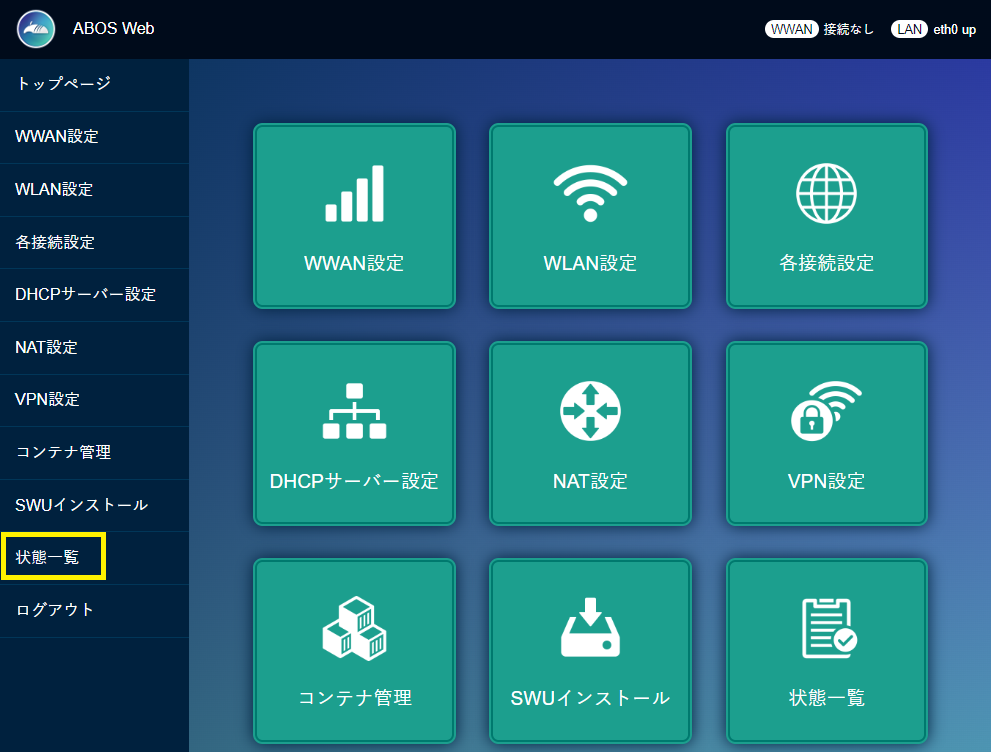

    images/node-red/common-images/abos-web-show-status.png

    図3.8 状態一覧を選択


  7. 「LAN 情報」の「IP アドレス」の欄に有線 LAN の IP アドレスが表示されていますのでメモしておいてください。

    images/node-red/common-images/abos-web-show-lan-ip.png

    図3.9 LAN 情報


3.4.1. Armadillo の有線 LAN に固定 IP アドレスを設定する

DHCP サーバーが存在しない環境で開発を行う場合、Armadillo-640に固定の IP アドレスを付与して開発を行います。

Armadillo にシリアルコンソールを接続してコマンドを入力する必要があります。シリアルコンソールはUSBシリアル変換アダプタを用いて接続します。USBシリアル変換アダプタの接続方法は「USBシリアル変換アダプタの接続方法」を参照ください。

  1. Armadillo-640 と開発用パソコンを開発セットに同梱されています USB(A オス-microB)ケーブルで接続します。Armadillo-640 側は 図3.2「Armadillo-640の接続例」 に示す「images/common-images/callouts/4.svgUSBシリアル変換アダプタ」に microB を、開発用パソコン側は Type-A を接続してください。
  2. 開発用パソコンでシリアルコンソールを開きます。対応しているソフトウェアは、Windows OS であれば TeraTerm、Linux であれば minicom などがありますので、インストールしてご利用ください。
  3. ソフトウェアのシリアル設定を表3.3「シリアル通信設定」に示します。

表3.3 シリアル通信設定

項目設定

転送レート

115,200bps

データ長

8bit

ストップビット

1bit

パリティ

なし

フロー制御

なし


  1. Armadillo-640 の AC アダプターをコンセントに繋ぎ電源を投入します。
  2. シリアルコンソールに以下のようにログインプロンプトが表示されましたら、root ユーザーでログインします。特に設定していない場合の root ユーザーの初期パスワードは root です。

    Welcome to Alpine Linux 3.18
    Kernel 5.10.197-0-at on an armv7l (/dev/ttymxc2)

    armadillo login:
  3. "Wired connection 1" に固定 IP アドレスを設定します。

    [armadillo ~]# nmcli connection modify "Wired connection 1" \
    ipv4.method manual ipv4.addresses 192.0.2.10/24 ipv4.gateway 192.0.2.1
  4. 有線 LAN eth0 を再起動します。

    [armadillo ~]# nmcli connectio down "Wired connection 1"
    [armadillo ~]# nmcli connectio up "Wired connection 1"
  5. 設定された IP アドレスは ip addr コマンドで確認できます。

    [armadillo ~]# ip addr show eth0
    2: eth0: ...中略...
        inet 192.0.2.10/24 brd 192.0.2.255 scope global noprefixroute eth0
           valid_lft forever preferred_lft forever
    ... 後略 ...
  6. 設定を永続化するために、persist_file コマンドを実行してください。

    [armadillo ~]# persist_file /etc/NetworkManager/system-connections/"Wired connection 1.nmconnection"

3.5. Node-RED に接続する

パソコンの Web ブラウザから、「ネットワークに接続する」 で取得した IP アドレスを使用して、 http://<ipアドレス>:1880/ にアクセスしてください。

Node-RED の起動画面が表示されたらセットアップは終了です。

images/node-red/common-images/start.png

図3.10 初回起動時の Node-RED 画面
